69防雷及接地安装工程技术交底记录

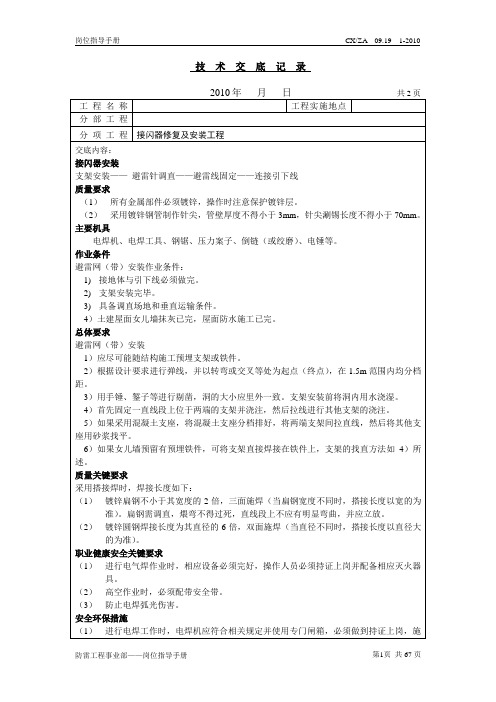

技术交底记录2010年月日共2页工程名称工程实施地点分部工程分项工程接闪器修复及安装工程交底内容：接闪器安装支架安装——避雷针调直——避雷线固定——连接引下线质量要求（1）所有金属部件必须镀锌，操作时注意保护镀锌层。

（2）采用镀锌钢管制作针尖，管壁厚度不得小于3mm，针尖涮锡长度不得小于70mm。

主要机具电焊机、电焊工具、钢锯、压力案子、倒链（或绞磨）、电锤等。

作业条件避雷网（带）安装作业条件：1)接地体与引下线必须做完。

2)支架安装完毕。

3)具备调直场地和垂直运输条件。

4）土建屋面女儿墙抹灰已完，屋面防水施工已完。

总体要求避雷网（带）安装1）应尽可能随结构施工预埋支架或铁件。

2）根据设计要求进行弹线，并以转弯或交叉等处为起点（终点），在1.5m范围内均分档距。

3）用手锤、錾子等进行剔凿，洞的大小应里外一致。

支架安装前将洞内用水浇湿。

4）首先固定一直线段上位于两端的支架并浇注，然后拉线进行其他支架的浇注。

5）如果采用混凝土支座，将混凝土支座分档排好，将两端支架间拉直线，然后将其他支座用砂浆找平。

6）如果女儿墙预留有预埋铁件，可将支架直接焊接在铁件上，支架的找直方法如4）所述。

质量关键要求采用搭接焊时，焊接长度如下：（1）镀锌扁钢不小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。

扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。

（2）镀锌圆钢焊接长度为其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。

职业健康安全关键要求（1）进行电气焊作业时，相应设备必须完好，操作人员必须持证上岗并配备相应灭火器具。

（2）高空作业时，必须配带安全带。

（3）防止电焊弧光伤害。

安全环保措施（1）进行电焊工作时，电焊机应符合相关规定并使用专门闸箱，必须做到持证上岗，施工前清理易燃易爆物品，设专门看火人及相应灭火器具。

（2）进行气焊作业时，氧气、乙炔瓶放置间距应大于5m，设有检测合格的氧气表、乙炔表并设防回火装置，同时必须做到持证上岗，设专门看火人及相应灭火器具。

2008年10月15日施管表52008年10月15日施管表52008年10月15日施管表5技术交底记录技术交底记录2008年10月15日施管表5图3.3.1.1接收单位接收人技术交底记录2008年10月15日施管表5图3.3.2沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。

先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。

为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢<所示。

使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂时停止打入。

图3.3.3接收单位接收人技术交底记录2008年10月15日施管表5图3.3.41—接地体；2—自然地坪；3—接地卡子焊接处接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。

最后，将接地电阻摇测数值填写在隐检记录上。

技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5。

防雷接地施工安全技术交底记录安全技术交底记录日期：年月日单位（子单位）工程名称：分部（子分部）工程名称：施工单位：交底人：交底内容：1.安全生产1) 进入工地必须做到“三宝”，杜绝“三违”“五大伤害”。

“三宝”指能够合理正确地利用三宝（安全帽、安全带、安全网）。

进入施工现场必须戴好安全帽，2m以上高空危险作业必须系好安全带。

“三违”是指违章指挥、违章作业、违反劳动纪律等现象必须杜绝！“五大伤害”高处坠落、触电、物体打击、机械伤害、坍塌等情况不允许出现。

2) 特种作业人员、机械操作人员必须经过培训、考核，持证上岗。

3) 机械、电气设备操作人员一定要遵守操作规程，严禁违章作业和坐、靠在机械上休息。

4) 施工现场“四不伤害”即：不伤害他人、不伤害自己、不伤害别人、不被别人伤害、保护他人不受伤害。

5) 施工过程中要注意自我保护，严禁冒险作业、违章作业。

2.文明施工进入施工现场必须戴好安全帽、扣好帽带。

施工现场严禁吸烟、随地大小便等。

在现场施工必须做到工完场清，施工材料、垃圾及时清理，材料堆放必须在指定位置，并分类堆码整齐。

确保工地文明施工形象。

3.电工作业安全事项1) 电工作业必须经专业安全技术培训，考试合格。

非电工严禁进行电气作业。

2) 电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。

3) 所有绝缘、检测工具应妥善保管，严禁他用，并应定期检查、校验。

保证正确可靠接地或接零。

所有接地或接零处，必须保证可靠电气连接。

保护零线PE必须采用绿／黄双色线，严格与相线、工作零线相区别，不得混用。

4) 电气设备的装置、安装、防护、使用、维修必须符合《施工现场临时用电安全技术规范》（46-2012）的要求。

4.焊工作业安全事项1) 严格遵守“十不烧”规程操作。

2.在操作前，需要检查所有工具、电焊机、电源开关及线路是否正常，同时金属外壳需要安全可靠接地，进出线应该有完整的防护罩，进出线端应该用铜接头焊牢。

3.每台电焊机都应该有专用电源控制开关，开关的保险丝容量应该为该机的1.5倍。

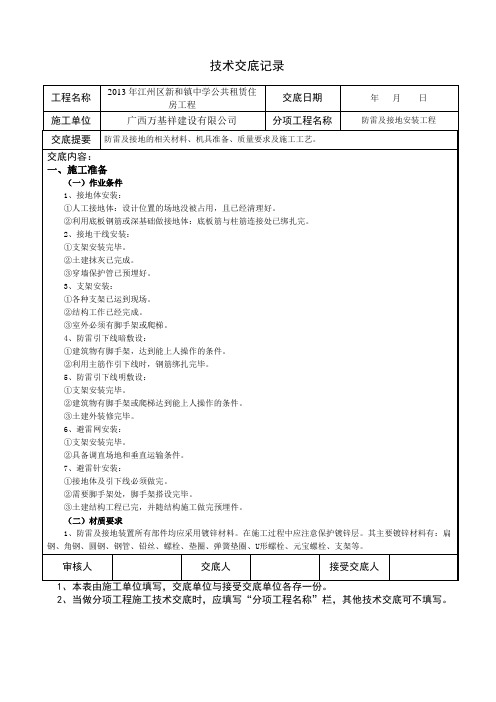

技术交底记录工程名称2013年江州区新和镇中学公共租赁住房工程交底日期年月日施工单位广西万基祥建设有限公司分项工程名称防雷及接地安装工程交底提要防雷及接地的相关材料、机具准备、质量要求及施工工艺。

交底内容：一、施工准备（一）作业条件1、接地体安装：①人工接地体：设计位置的场地没被占用，且已经清理好。

②利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。

2、接地干线安装：①支架安装完毕。

②土建抹灰已完成。

③穿墙保护管已预埋好。

3、支架安装：①各种支架已运到现场。

②结构工作已经完成。

③室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：①建筑物有脚手架，达到能上人操作的条件。

②利用主筋作引下线时，钢筋绑扎完毕。

5、防雷引下线明敷设：①支架安装完毕。

②建筑物有脚手架或爬梯达到能上人操作的条件。

③土建外装修完毕。

6、避雷网安装：①支架安装完毕。

②具备调直场地和垂直运输条件。

7、避雷针安装：①接地体及引下线必须做完。

②需要脚手架处，脚手架搭设完毕。

③土建结构工程已完，并随结构施工做完预埋件。

（二）材质要求1、防雷及接地装置所有部件均应采用镀锌材料。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

一、工程名称：____________________二、工程地点：____________________三、工程概况：____________________四、交底内容：1. 防雷接地系统设计要求（1）根据国家标准和行业规范，本工程防雷接地系统应满足以下要求：1）接地电阻不大于1Ω；2）接地引下线与建筑物垂直距离不小于0.5m；3）接地引下线与建筑物水平距离不小于1m；4）接地体埋设深度不小于0.6m。

（2）防雷接地系统设计应遵循以下原则：1）安全性原则：确保防雷接地系统在雷击时能够有效地将雷电流引入大地，降低雷击事故发生的风险；2）可靠性原则：防雷接地系统应具备良好的电气连接和接地性能，确保系统能够长期稳定运行；3）经济性原则：在满足安全、可靠的前提下，合理选择接地材料和施工工艺，降低工程成本。

2. 防雷接地系统施工要求（1）施工前，应熟悉设计图纸和施工规范，了解防雷接地系统的设计要求和施工工艺；（2）施工人员应具备相应的资质和技能，持证上岗；（3）施工过程中，应严格按照施工方案和规范进行操作，确保施工质量；（4）接地体材料应符合国家标准，如扁钢、圆钢等；（5）接地引下线应采用镀锌材料，防止腐蚀；（6）接地连接应牢固可靠，焊接质量应符合规范要求；（7）接地电阻测试应在施工完成后进行，确保接地电阻符合设计要求。

3. 防雷接地系统验收要求（1）验收前，应确保防雷接地系统施工完成，并符合设计要求；（2）验收时应检查以下内容：1）接地体材料、规格、尺寸是否符合设计要求；2）接地引下线材料、规格、尺寸是否符合设计要求；3）接地连接是否牢固可靠；4）接地电阻是否符合设计要求；（3）验收合格后，应填写验收记录，并由相关人员进行签字确认。

五、安全注意事项1. 施工人员应严格遵守操作规程，确保自身安全；2. 施工现场应设置警示标志，提醒人员注意安全；3. 施工过程中，应做好防雷、防触电、防坠落等措施；4. 施工结束后，应进行安全检查，确保无安全隐患。

技术交底记录编号工程名称分项工程名称防雷及接地工程施工单位交底日期一、施工准备：1、技术准备：① 按照已批准的施工组织设计（施工方案）进行技术交底。

②利用主筋做引下线时，检查钢筋连接完成情况并符合要求。

③熟悉施工图纸中的基础接地平面图. ④熟悉《建筑防雷设计规范》（2000年版）GB50057—942、材料准备：钢材（圆钢、螺纹钢、镀锌圆钢、镀锌扁钢等）、紧固件（螺栓、垫片、弹簧垫圈、U形螺栓）和支架、电焊条、油性涂料等。

3、施工机具：①主要安装机具：手锤、电焊机、钢锯、气焊工具，压力案子、铁锹、大锤、电锤、冲击钻、常用电工工具等。

②主要检测机具：线坠、卷尺、接地电阻测试仪等。

二、施工进度要求：①防雷引下线暗敷设时，建筑物由脚手架或爬梯，能达到上人操作的条件；②利用建筑物柱筋作引下线时，钢筋绑扎完毕；③避雷带明敷设时支架已安装完毕，建筑物外饰应完毕；④施工进度详见总进度计划。

三、施工工艺：1、工艺流程：接地体焊接→引下线焊接→等电位支干线焊接→门窗接地、管道接地→避雷网安装→接地测试。

2、操作工艺①、接地极焊接建筑物桩基、基础底板轴线上的下层基础主筋中的两根通长焊接形成的自然基础接地网为接地极。

在有防雷引下线的柱子位置处，将做为防雷引下线的柱内主钢筋和基础筏板内四周板筋、地梁内主筋、四角桩基主筋做可靠连接，用不小于φ12圆钢跨接焊，双面焊接焊接长度不小于6倍的圆钢直径，单面焊接焊接长度不小于12倍的圆钢直径，基础内钢筋之间应做跨接。

无基础钢筋处用-40*4mm镀锌扁钢可靠焊接，三面施焊。

②、测试板设置建筑物四角的外墙引下线在距室外地面上0.5米处设测试端子箱，由引下线用-40*4mm镀锌扁钢引向室外。

外墙装饰时，配合外墙做接地测试板，测试板可用100mm*100mm*6mm钢板，中间钻孔，穿出0螺栓，背面焊接，正面上螺母，安装于外墙之上，表面刷与周围外墙颜色相同的油漆，表面贴接地.③、引下线技术负责人交底人接受交底人一类防雷建筑物引下线间距不大于12米，二类不大于18米，三类不大于25米，本工程为二类防雷，利用建筑物钢筋混凝土柱子或剪力墙内两根φ16以上主筋通长焊接作为引下线，间距不大于18米，均能满足要求。

施工技术交底记录
跨接地线规格表
管径圆钢扁铁
15~40 6 ——
50~63 10 25×3
70以上8×2（25×3）×2
8、变形缝的处理
在变形缝的两侧各预埋一个接线箱，在变形缝的一侧把短管的一端用根母和锁母固定在箱底部，在另一侧的接线箱底部的垂直方向开长孔，其孔径长宽尺寸不小于管直径的2倍，在变形缝的两侧的钢管及接线箱上焊接补偿跨接地线（图1），当穿过变形缝的导线较多或导线截面较大时要采用直筒式接线箱（图2）。

成品保护要求：变形缝两侧的接线箱做好后要及时封堵好，以免造成污染和堵管。

9、管路的防腐
埋入砖墙的钢管内外壁必须做防腐处理，一般先做管内壁防腐，可采用灌防锈漆的办法，做好内壁防腐的钢管要注意保持通风干燥，以保证防锈漆干透。

外壁防腐漆采取刷防锈漆的办法。

10、易出现的质量问题及解决方法
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。

防雷接地及等电位联接安装技术交底记录交底人:交底日期:受底人:受底日期:1 施工准备1.1 技术准备1.1.1 施工前应认真熟悉工程施工图,并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。

1.1.2 了解图纸会审和相关设计变更的详细内容。

1.1.3 熟悉设计要求选用的国标、图集和其他技术资料的内容和设备及配件的生产厂家的“产品说明书”中对其产品的介绍和安装的要求。

1.1.4 参考各专业施工图，观察相关专业的管道走向、坐标位置之间的交叉配合是否有冲突，应综合校核，在各类管道密集处绘出管线平面综合布线图。

1.1.5 收集已建工程质量通病信息，明确施工重点与难点和质量管理点。

1.1.6 对施工中需要的计量、测量器具提前做好准备。

1.2 材料准备1.2.1 镀锌材料有扁钢、圆钢、钢管、螺栓、垫圈、支架等。

扁钢、圆钢、钢管等表面应光洁，无裂纹，砂眼，锈蚀等现象，镀锌完整、无脱落。

应有产品合格证。

1.2.2 铅丝、电焊条、防锈漆、水泥等应无过期变质现象。

1.2.3 测试点、断接卡暗装盒板厚不得小于1.2㎜,无变形、开裂现象。

1.2.4 其他材料：氧气、混凝土支座、预埋铁件。

1.3 机具准备1.3.1 常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、大锤、夯、桶。

1.3.2 线坠、卷尺、大绳、粉线袋、绞磨、紧线器、电锤、冲击钻、气焊工具等。

1.3.3 接地电阻测试仪、等电位联结测度仪（均应经鉴定合格后，使用时在有效期内）。

1.4 劳动力安排1.4.1 劳动力安排要根据工程量的多少进行，做到不耽误土建进度等。

1.4.2 施工人员要经过培训、持相应的上岗证。

1.5 作业条件1.5.1 接地体作业条件1.5.1.1 按设计位置清理好场地。

1.5.1.2 底板钢筋与柱筋连接处已绑扎完毕。

1.5.2 避雷引下线暗敷作业条件结合本工程具体特点，由土建组织专人负责框架柱钢筋的竖向焊接作为作引下线。
