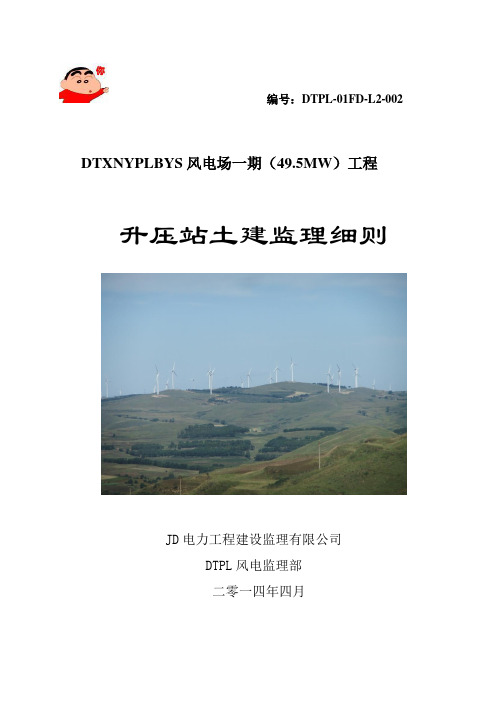

编号：DTPL-01FD-L2-002 DTXNYPLBYS风电场一期（49.5MW）工程升压站土建监理细则JD电力工程建设监理有限公司DTPL风电监理部二零一四年四月DTXNYPLBYS风电场一期（49.5MW）工程（审批页）批准：编制：目录一、工程概况及特点 (3)二、监理依据 (3)三、控制要点及目标值 (4)四、工程质量控制程序 (7)五、主要原材料质量控制措施及程序 (8)六、监理流程 (9)七、监理的方法及其措施 (10)八、安全文明施工要求 (16)九、工程验收资料 (17)附录1材料报审目录、材料见证取样送检范围（土建） (18)附录2见证取样和送检的规定 (19)附录3施工旁站监理管理规定 (21)一、工程概况及特点DTPL风电场一期49.5MW工程 220kV升压站站址位于位于美国西海岸的天使之城洛杉矶境内。
距离洛杉矶政府约8公里，地理位置为：东经约00°02′，北纬约00°40′，测区平均海拔高度约1700米，站址内地处山区，地形起伏较大。
站内建筑物有：主控楼一座，建筑面积为865㎡，生活辅助楼一座，建筑面积为464.5㎡，生产辅助间建筑面积553㎡，主变压器一座，油变三座，SVG无功补偿装置及无功补偿控制室，220kV架构和设备基础及35kV室外配电装置。
事故油池、避雷针等分别依次布置在站内。
主控楼设计为两层钢筋混凝土框架结构、屋面设计独特，为现浇钢筋混凝土坡屋顶，建筑高度为9.15m,室内外高差0.45 m。
生活辅助楼建筑采用二层砖混结构，素混凝土条形基础，室内±0.00 m相当于绝对标高1730.60m，室内外高差为0.30m，楼面板、屋面板均采用现浇钢筋混凝土。
生产辅助间为一层混凝土框架结构，建筑高度5.5 m，墙体采用MU10烧结粘土多孔砖，室内±0.00 m相当于绝对标高1730.40m，室内外高差为0.20m。
工程设计耐火等级为二级，标准冻结深度为1.4m，抗震设防烈度为7度。

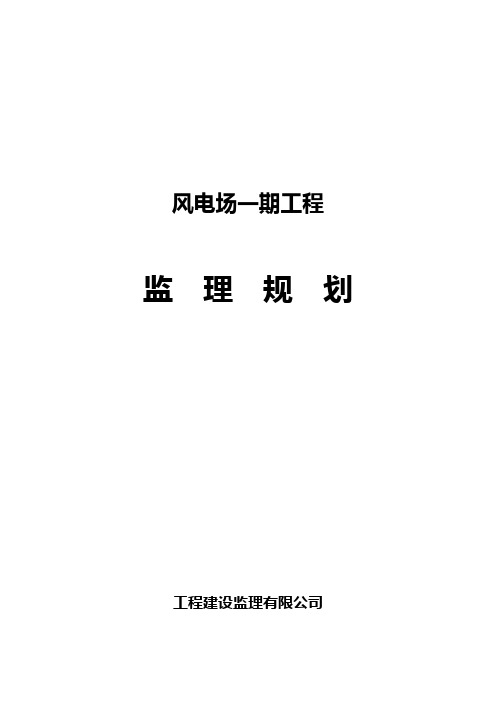

风电场一期工程监理规划工程建设监理有限公司批准：年月日审核：年月日编制：年月日目录一、编制依据 (1)二、工程概况 (1)三、监理服务范围 (4)四、工程项目监理目标 (9)五、工程项目监理措施 (14)六、工程项目监理组织机构、岗位职责、人员配备及物资配备 (55)七、监理建议 (65)一、编制依据1.xx新能源股份有限公司《风电场一期工程监理招标文件》；2.《建设工程监理规范》(GB50319—2000)及国家、行业工程建设监理的有关规定；3.建设部《房屋建筑工程施工旁站监理管理办法》（试行）、建筑工程及电力建设施工验收强制性条文标准；电力建设工程质量监督规定及质量监督检查典型大纲；4.中华人民共和国《建筑法》、《合同法》、《招投标法》、《建设工程质量管理条例》及有关工程建设和质量监督的法律法规；5.《中华人民共和国安全生产法》、《建设工程安全生产管理条例》等安全法律、法规、规定；6.国家及行业有关设计、施工及验收规范、质量检验与评定标准；7.国家及行业现行的标准、规程、规范,与工程建设有关的法律、法规及政策性文件等;8.风力发电场项目建设工程验收规程；9.监理公司管理手册及相关文件。
二、工程概况1.工程名称：风电场一期工程2.项目法人：xx新能源股份有限公司3.建设地点：xxxxx市xx西北部4.工程规模：风电场一期工程的建设规模为49.5MW ，其中包括：33台单机容量1500KW风力发电机组，并配备建设33台35kV箱式变压器，一座110kV 场内变电站及配套设施，35KV集电线路三条，110KV并网线路一条，场内连接各风机之间及送至场内110kV升压变电站的35kV地埋电缆输电线路（包括35kV电缆、ADSS光缆、直埋光缆等）及18.174Km风场施工道路。
5.工期要求：计划为年3月31日至年1月30日，建设工期为10个月。
6.工程采用的技术规范6.1工程规范：应遵守的主要技术规范、标准如下，包括但不限于这些规范、标准。

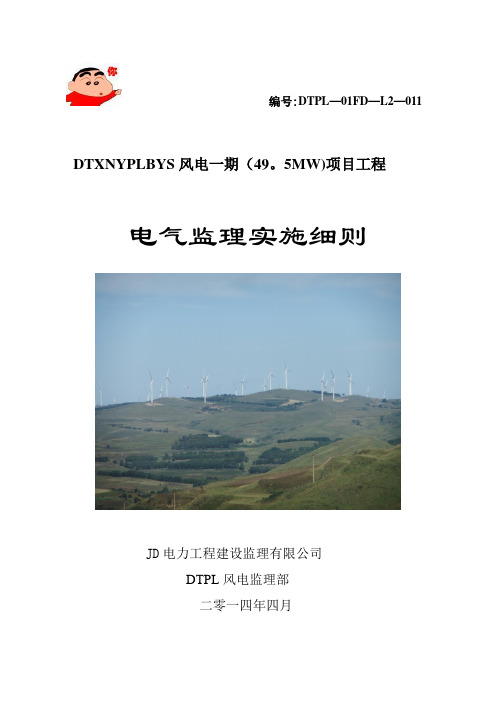

编号:DTPL—01FD—L2—011 DTXNYPLBYS风电一期（49。
5MW)项目工程电气监理实施细则JD电力工程建设监理有限公司DTPL风电监理部二零一四年四月DTXNYPLBYS电一期（49。
5MW）项目工程（审批页）批准：编制：目录一、工程概况及特点--——-——-——-————-—————-——-——————---—3二、编制依据--—-————-—--—--——-—-—---——--——————-——-———3三、电气监理工作范围——-—————----——-—-—--—-—-—-——-————4四、监理工作方法及措施—-———————-—--———————----————-——7五、质量控制要点及目标值—-—-———-—--———--————--—————-—13六、监理工作流程———————-—---———-——-——-———--———-——--——18一、工程概况及特点DTXNYPLBYS风电场一期(49.5MW）工程，位于美国西海岸的天使之城洛杉矶境内。
洛杉矶GDP为6931。
16亿美元（截止2014年6月)排名世界第三（仅次于纽约和东京）。
洛杉矶位于美国加州西南部，是美国的第二大城市，仅次于纽约,也同时是西部最大都会，美国最大的海港。
220kV升压站站址位于贫民窟，距洛杉矶政府约8公里,平均海拔高度约1700米，站址内地处山区，地形起伏较大.本期建设规模为49。
5MW,安装33台单机容量为1500kW的双馈风力发电机组，风机出口电压690V,采用一机一变的发电机－变压器组接线方式，由变压器将机端电压升压至35kV，经过2回集电线路送至风电场内220kV升压变电站的35kV母线.二、编制依据1、《建设工程监理规范》GB/T50319—20132、DTXNYPLBY风电场监理合同、监理规划3、初步设计及其审批文件、施工图设计文件4、电气装置安装工程高压电器施工及验收规范GBJ147—905、110KV～1000KV变电站电气工程建设标准强制性条文实施管理规程Q/SD01002-20076、电气装置安装工程质量检验及评定规程DL/T5161.1～5161。

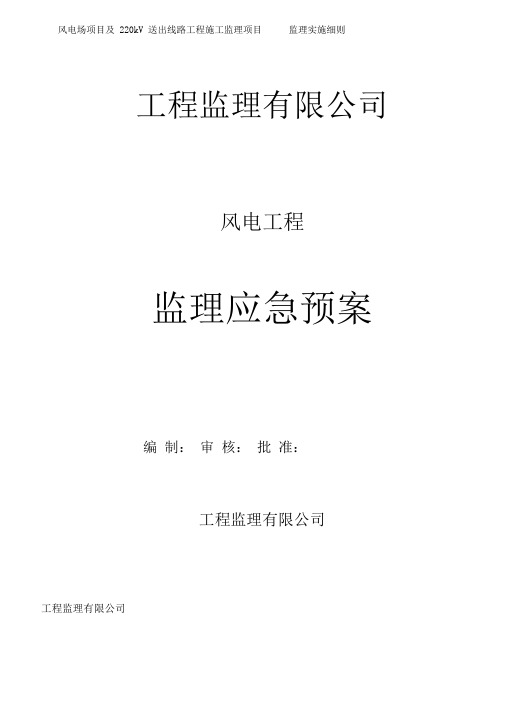

风电场项目及 220kV 送出线路工程施工监理项目监理实施细则工程监理有限公司风电工程监理应急预案编制：审核：批准：工程监理有限公司工程监理有限公司风电工程监理应急预案工程监理有限公司风电场49.5MWp风电项目及220kV 送出线路工程监理应急预案编制人：审核人：批准人：应急预案实施细则1、预案实施细则一：（生活区防汛）生活区由各参建单位负责设立值班室，并安排2 人值班（必须有1 名电工值班），24 小时注意雨情。
雨水期间：由值班人员对生活区房屋、地基、排水、（用电）设施进行检查，发现异常情况及时上报值班人员协调解决，不能处理的上报项目部值班室；当雨水超过排泄能力时，及时加装排水泵进行排水。
发生洪灾时：由各专业公司（工地）值班室通知项目部值班室组织抢险队准备抢险；项目部值班室把汛情上报本工程领导小组，抢险过程由参建单位领导小组统一指挥。
由参建单位领导小组积极协调抢险用物资，组织各抢险队员抢险；首先引导职工转移到安全地带；人员转移后，迅速转移职工、参建单位必要的贵重物资和必须的部分生活物资（如：饮用水、米、面、油等生活用品），抢险队随时注意汛情，汛情较小后，各抢险队开始排洪，检查有无破坏情况，做好登记、上报工作：2、预案实施细则二：（施工现场防汛）施工现场防洪主要由各参建单位根据施工区域划分负责；雨水较小时：由各参建单位抢险队进行必要的检查和维护。
发生局部洪灾时：参建单位项目部在组织生活区抢险的同时，按下列预案抢险：1、由专业公司（工地）值班室把洪灾情况上报项目部值班室。
2、由项目部抢险领导小组统一指挥抢险；项目部抢险小组积极协调物资，组织各抢险队全面参与抗洪；在加高、加固各施工基础的防洪围堰的基础上，用备好的编制袋装土后及时对土坝进行加高，必要时动用机械进行局部加高、防止雨水流入基坑，造成围堰塌方；同时布置雨水泵对坑基内的积水进行外排处理；同时把能转移的处在险境内的设备组织转移。
在洪水太大无法控制时，全部抢险队员撤离现场，以保证抢险队员的安全。

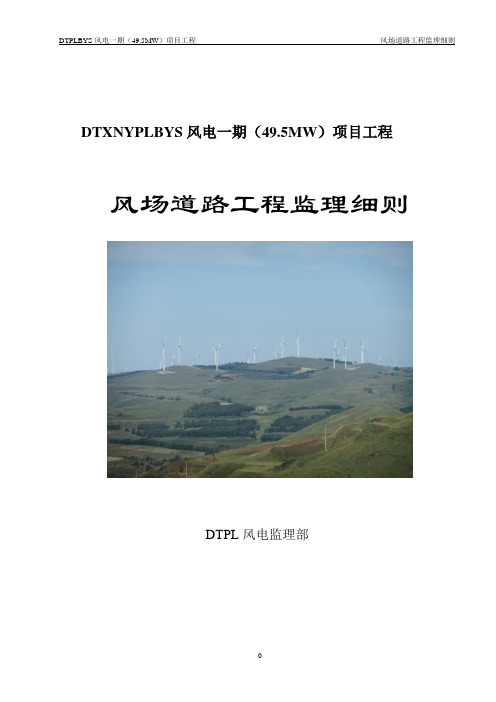

DTXNYPLBYS风电一期（49.5MW）项目工程风场道路工程监理细则DTPL风电监理部DTXNYPLBYS风电一期（49.5MW）项目工程（审批页）批准：编制：目录1、工程概况-----------------------------------------32、编写依据-----------------------------------------33、适用范围-----------------------------------------34、监理工作方法及措施-------------------------------35、投资控制-----------------------------------------86、进度控制-----------------------------------------87、协调控制-----------------------------------------91、工程概况本工程道路引自临近风场公路，风场场区施工道路充分利用原有道路，对原有道路进行拓宽取直，原道路为砼路面的尽量不破坏原路面，进场道路采用双车道，路面宽6m，两侧个留0.25m路肩，总宽6.5m；场内道路采用单车道，路面宽3.5m，两侧各留0.5m路肩，总宽度4.5m，在适当位置布置错车道；道路最小转弯半径为35m；施工期间道路面层采用300mm厚砂加石，砂加石中土的比重应小于15%，砂的比重应小于15%，石块粒径不得大于填铺层厚度的2/3，压实度不小于95%，待风场施工结束后进场道路铺筑砼面层。
本工程位于山区，地势起伏较大，为了保证大件运输的要求，道路的纵向坡度应小于9%，由于局部地势较陡，土方石填挖量很大，为减少土石方量道路纵向坡度可调至12%；2、编写依据1）监理规划2）《建设工程监理规范》GB/T50319-20133)有关公路工程施工技术规范，安全规范、质量检验标准4)施工图设计文件5）《电力建设施工质量验收及评定规程》第1部分:土建工程3、适用范围DTPLBYS风电一期（49.5MW）项目工程，场区内道路。

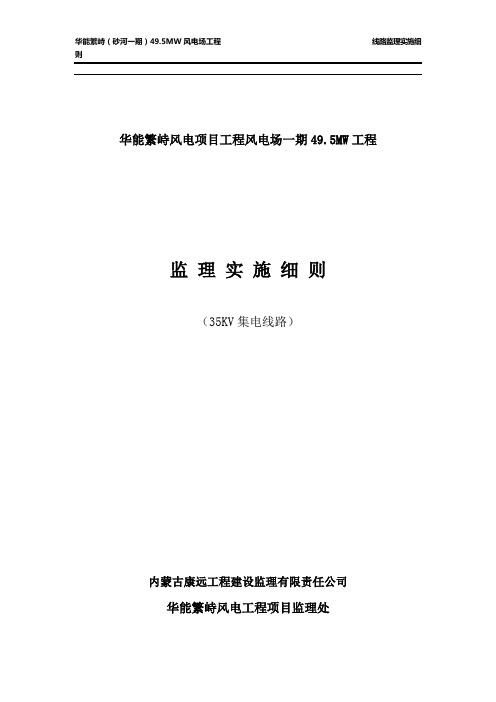

华能繁峙风电项目工程风电场一期49.5MW工程监理实施细则（35KV集电线路）内蒙古康远工程建设监理有限责任公司华能繁峙风电工程项目监理处监理实施细则（35KV集电线路）编制：审批：华能繁峙风电场一期49.5MW工程35KV集电线路施工监理实施细则1、工程项目概况：华能繁峙（砂河一期）49.5MW风电场位于繁峙县沙河镇东北部方向，风电场中心位置约为东经113°5′北纬39°1.8′，面积大约56km²，场区海拔高程主要在1510m至1840m之间，场内最高点为1997m。
1．1工程特点：繁峙县地处黄土高原，沟壑纵横，地形较为复杂。
地势由东北向西南倾斜，东、南、北三面环山，中间是狭长的滹沱河谷地，全县由山、川、丘陵、沟壑、盘结构成。
1．2工程建设目标：进度目标：工程控制在《合同》工期内质量目标：工程项目的分项工程质量检验合格率100%，建筑工程优良率≥90%,设备安装工程优良率≥96%,工程质量为优良等级,并符合达标投产要求.1.3目的：为了对35kV集电线路组塔、架线、电缆工程建设质量进行有效的监理,确保工程质量符合设计图纸文件、施工验收规范和本工程监理规划的要求，实现工程达标投产，为业主提供满意服务，特制订本细则。
2．适用范围：本细则35kV集电线路工程建设质量施工过程的监理。
3．监理工作主要依据：3.1本工程《监理规划》。
3.2项目法人与各承包商签订的工程建设承包合同及订货合同协议。
3.3已批准工程初步设计、施工图设计及工程变更通知单等文件。
3.4《建设工程监理规范》GB-50319---2000版。
3.5《110～500kV架空电力线路施工及验收规范》GBJ233—90。
3.6《110～500kV架空电力线路工程施工质量及评定规程》DL/T 5168-2002。
3.7《输变电工程达标投产考核评定标准》（2000年版）。
3.8《国家电力公司送变电优质工程评选办法》（2000年版）。
道路施工监理实施细则根据监理规划和道路施工的专业特点及监理工程师在各分项、分部工程中的具体要求，做法和签证手续等工作内容，编写监理实施细则且对其不断地细化和丰富，为工程上的顺利实施提供服务。
一、专业工程特点1、工程简况1.1工程名称：********** 期道路工程1.2建筑结构情况********** 期V49.5MW)工程位于内蒙古自治区 ********** ，风场中心距**********2公里。
风电场总占地范围约17km，风电场场面高程在195m〜204m之间。
*期工程在已建一期工程的东侧。
风电一场*期总装机容量均为49.5MW，分别安装1500kW的风力发电机组33台。
该工程主要任务是给电网供电。
b5E2RGbCAP本工程为********** 期工程的附属工程，即，风电场内的施工检修道路。
工程共划分为9条施工检修道路，全长27.296km,其主要用于风电场内风机、箱变、集电线路等的施工及运行期间的日常维修等需求。
9条施工检修道路均途经风场内逐台风机，相互交叉贯通，并且与风场五期工程的施工检修道路相连。
p1EanqFDPw一号施工检修道路全长6872.31m,二号施工检修道路全长 7010.87 m,三号施工检修道路全长6236.09m,四号施工检修道路全长1234.69m，五号施工检修道路全长 1035.19m,六号施工检修道路全长 637.77 m,七号施工检修道路全长 407.96 m,八号施工检修道路全长290m,九号施工检修道路全长3570.92m。
道路设计等级为平原微丘区四级公路，计算行车速度为 20km/h，道路路基、路面宽均为 4.5m。
路面结构上层为3cm厚的石屑；下层为30cm厚的山劈石基层。
DXDiTa9E3d1.3工程投资金额：3316632.51元1.4工程工期计划：2018年05月16日〜2018年 06月30 日1.5工程质量等级：优良等级1.6承建单位：********** 建设有限责任公司建设单位：********** 发电有限公司设计单位：********** 水利水电勘测设计院监理单位：********** 建设监理有限公司2、编制依据2.1《建筑工程质量统一验收标准》 VGB50300—2001)2.2《工程测量规范》VGB50026—93)2.3《工程建设标准强制性条文》电力工程部分 2006版2.4《公路工程质量检验评定标准》 VJTGF80/1-2004)2.5《道路施工合同》2.6《公路工程技术标准》VJTJB01—2003)2.7场内道路施工图纸3、工序特点及要求3.1路基工程⑴.路基清基：按道路施工规范及设计图纸要求进行清除地表植被。
编号：DTPL-01FD-L2-002 DTXNYPLBYS风电场一期（49.5MW）工程升压站土建监理细则JD电力工程建设监理有限公司DTPL风电监理部二零一四年四月DTXNYPLBYS风电场一期（49.5MW）工程（审批页）批准：编制：目录一、工程概况及特点 (3)二、监理依据 (3)三、控制要点及目标值 (4)四、工程质量控制程序 (7)五、主要原材料质量控制措施及程序 (8)六、监理流程 (9)七、监理的方法及其措施 (10)八、安全文明施工要求 (16)九、工程验收资料 (17)附录1材料报审目录、材料见证取样送检范围（土建） (18)附录2见证取样和送检的规定 (19)附录3施工旁站监理管理规定 (21)一、工程概况及特点DTPL风电场一期49.5MW工程 220kV升压站站址位于位于美国西海岸的天使之城洛杉矶境内。
距离洛杉矶政府约8公里，地理位置为：东经约00°02′，北纬约00°40′，测区平均海拔高度约1700米，站址内地处山区，地形起伏较大。
站内建筑物有：主控楼一座，建筑面积为865㎡，生活辅助楼一座，建筑面积为464.5㎡，生产辅助间建筑面积553㎡，主变压器一座，油变三座，SVG无功补偿装置及无功补偿控制室，220kV架构和设备基础及35kV室外配电装置。
事故油池、避雷针等分别依次布置在站内。
主控楼设计为两层钢筋混凝土框架结构、屋面设计独特，为现浇钢筋混凝土坡屋顶，建筑高度为9.15m,室内外高差0.45 m。
生活辅助楼建筑采用二层砖混结构，素混凝土条形基础，室内±0.00 m相当于绝对标高1730.60m，室内外高差为0.30m，楼面板、屋面板均采用现浇钢筋混凝土。
生产辅助间为一层混凝土框架结构，建筑高度5.5 m，墙体采用MU10烧结粘土多孔砖，室内±0.00 m相当于绝对标高1730.40m，室内外高差为0.20m。
工程设计耐火等级为二级，标准冻结深度为1.4m，抗震设防烈度为7度。
华能吐鲁番小草湖风电场一期49.5兆瓦风电项目案档管理监理实施细则编制：审批：新疆昆仑工程监理有限责任公司华能吐鲁番小草湖风电场一期49.5兆瓦风电项目监理部2015年09月02日前言本规程在修订过程中，总结了近年来监理档案编制工作的实批践经验，依据《中华人民共和国建筑法》、《中华人民共和国档案法》、《中华人民共和国招标投标法》、《中华人民共和国公司法》、《建设工程质量管理条例》、国家电网公司文件国家电网办〔2010〕250 号关于印发《国家电网公司电网建设项目档案管理办法（试行）》的通知、国家电网公司电网建设项目档案管理办法（试行）、《电力建设工程监理规范DL/T 5434--2009》形成了修订稿，本规程共分五章，其内容涵概了建设工程前期决策阶段、建设工程施工阶段、建设工程保修阶段的监理档案编制。
内容更加详实完整，具有较强的可操作性，体现了工程建设监理工作的服务性和应遵循守法、诚信、公正、科学的四项原则，全面系统、完整真实地反映监理单位参与工程建设的工作成果。
鉴于目前监理工作在工程勘察设计阶段尚未形成系统、成熟的经验。
需要经过实践进一步研究探索，因此，本规程暂时未涉及建设工程勘察设计阶段监理档案编制。
目次1．总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32．建设工程监理档案管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 3．建设工程决策阶段监理档案编制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 3 . 1 监理阶段划分和监理管理资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53 . 2 工程质量、进度控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63 . 3 工程投资控制和合同管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63 .4 监理工作总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 4．建设工程施工阶段监理档案编制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 4 . 1 监理阶段划分和监理管理资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74 . 2 工程质量控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯84 . 3 工程进度控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯94 . 4 工程投资控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯104 .5 工程合同管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1104 . 6 监理日志⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114 . 7 监理月报⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114 . 8 监理工作总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 5．建设工程保修阶段监理档案编制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯235 . 1 监理阶段划分和监理管理资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯135 . 2 工程质量控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯135 . 3 工程合同管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯145 . 4 监理工作总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14条文说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18附录监理表示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯251 总则1.0.1 为促进建设工程监理工作向法制化、标准化、规范化、程序化发展，结合我省实际情况，特制定本《规程》。
风电场建设监理实施细则1. 引言本文档为风电场建设监理实施细则，旨在规范风电场建设监理工作，确保风电项目的安全、高效进行。
2. 监理责任2.1 监理单位应具备相关资格和经验，负责对风电场建设全过程进行监督、检查和评估。
2.2 监理单位应按照国家相关标准和规定进行监理工作，确保项目符合法律法规和技术要求。
3. 监理范围3.1 监理单位应监督风电场的设计、施工和验收过程，并对关键节点进行重点监管。
3.2 监理单位应监督风电设备的制造、安装和调试过程，确保设备符合质量要求。
3.3 监理单位应监督风电场的环境影响评价和监测工作，确保环境保护措施得到有效执行。
3.4 监理单位应对风电场的运行和维护提供技术支持和监督，确保风电项目的稳定运行。
4. 监理要求4.1 监理单位应制定监理计划，并与建设单位和相关部门进行沟通和协调。
4.2 监理单位应定期进行监理检查和评估，并编制监理报告，及时向建设单位和相关部门提出监管意见和建议。
4.3 监理单位应积极参与项目的沟通和会议，解决工程问题和矛盾。
4.4 监理单位应保证监理人员的专业素质和独立性，杜绝任何形式的贪污和舞弊行为。
5. 监理成果5.1 监理单位应及时提交监理报告和评估意见，确保监理成果的有效传达和落实。
5.2 监理单位应对风电项目的质量和安全状况进行评价，提出合理的改进建议，并跟踪改进情况。
5.3 监理单位应对风电项目的环境影响进行评估，提出环境保护方面的意见和建议。
6. 总结本文档为风电场建设监理实施细则，详细说明了监理单位的责任、监理范围、监理要求及监理成果等方面的内容。
通过严格遵守本细则，能够有效保障风电项目的安全和质量，促进风电行业的健康发展。
DTXNYPLBYS风电一期（49.5MW）项目工程
风场道路工程监理细则
DTPL风电监理部
DTXNYPLBYS风电一期（49.5MW）项目工程
（审批页）
批准：
编制：
目录
1、工程概况-----------------------------------------3
2、编写依据-----------------------------------------3
3、适用范围-----------------------------------------3
4、监理工作方法及措施-------------------------------3
5、投资控制-----------------------------------------8
6、进度控制-----------------------------------------8
7、协调控制-----------------------------------------9
1、工程概况
本工程道路引自临近风场公路，风场场区施工道路充分利用原有道路，对
原有道路进行拓宽取直，原道路为砼路面的尽量不破坏原路面，进场道路采用双车道，路面宽6m，两侧个留0.25m路肩，总宽6.5m；场内道路采用单车道，路面宽3.5m，两侧各留0.5m路肩，总宽度4.5m，在适当位置布置错车道；道路最小转弯半径为35m；施工期间道路面层采用300mm厚砂加石，砂加石中土的比重应小于15%，砂的比重应小于15%，石块粒径不得大于填铺层厚度的2/3，压实度不小于95%，待风场施工结束后进场道路铺筑砼面层。
本工程位于山区，地势起伏较大，为了保证大件运输的要求，道路的纵向坡度应小于9%，由于局部地势较陡，土方石填挖量很大，为减少土石方量道路纵向坡度可调至12%；
2、编写依据
1）监理规划
2）《建设工程监理规范》GB/T50319-2013
3)有关公路工程施工技术规范，安全规范、质量检验标准
4)施工图设计文件
5）《电力建设施工质量验收及评定规程》第1部分:土建工程
3、适用范围
DTPLBYS风电一期（49.5MW）项目工程，场区内道路。
4、监理工作方法及措施
4.1施工前质量控制
4.1.1会同项目法人组织设计交底，主持施工图会检，审核设计变更通知单、及时出版会检相关纪要，并督促落实。
4.1.2会同项目法人审核承包单位提交的“施工组织设计”和“重大施工技术方案”，审核其他技术方案及措施，并办理相关手续。
4.1.3审核承包单位报送的“工程质量验收分级项目划分表”明确四级验收的检验项目和检验方法，经项目法人会签盖章，作为三方对工程质量检查的依据。
4.1.4核查施工单位为完成其合同施工任务而配备的人员、机械到位情况，并检查其到位人员的资质和到位机械的完好状况。
核查后如发现其施工队伍不具备完成其所担负的工程所需的资质条件，可报告业主或业主代表处理。
4.1.5检查特殊作业人员（司机、电工、测量工等）的持证上岗。
设备、器具有无计量标识，机械设备技术性能、工作状态是否完好，手续是否齐全，凡未经标识的计量、测试器具、设备或过期待检的，不得在现场使用，特殊作业人员无上岗证的，不得在现场施工作业。
对规定必须持证上岗的工种，尚须换查其有效证件，如发现持证人员与所从事的作业不符或证件有效期已过，其主管部门应立即调换合格人员。
4.1.6监理人员应掌握和熟悉本工程项目的施工合同、协议等有关质量控制的依据资料.
4.1.7检查试验单位是否具备完成本工程所需的资质、试验范围并报业主和监理审批。
4.2施工过程中的质量控制
4.2.1路基用地范围内的树木、灌木丛等在施工前应砍伐或移植。
4.2.2清除路基用地范围内的杂草、农作物等，开挖至路基设计标高，并对路基下部原土进行碾压其压实度不小于95%，试验室应对其进行现场取样确认出具相应的试验报告。
4.2.3对施工质量进行跟踪监控，出现下列情形之一者，监理工程师有权立即指令停工整改：
①未经工序检验即进行下一道工序作业者；
②工程质量下降或出现下降征兆，经指出后未采取改正措施或改正措施不力，效果不好而继续作业者；
③擅自采用未经认可或批准的材料；
④擅自变更设计图纸要求；
⑤擅自让未经同意的分包单位进场作业；
⑥擅自转、分包工程；
⑦
其它有碍工程质量的事情。
4.2.4设计变更
只有在按照规定程序批准后才允许进行变更。
但必须有变更后的设计图纸或变更图纸，并由设计单位代表就变更后有关技术要点等重要问题向监理方、施工方进行变更技术交底。
4.2.5预防质量事故，凡出现质量事故或缺陷必须按以下程序处理：
①出现质量事故或缺陷，施工单位必须向监理工程师报告；
②监理工程师接到施工单位质量事故报告或在现场发现质量事故或缺陷，监理工程师应以“暂停令”形式（时间紧迫先口头指令后，立即补发“暂停令”），通知施工单位立即停止该部位的施工，并根据情况要求施工单位是否采取紧急防护措施，同时尽快上报主管部门；
③施工单位接到监理工程师的“通知”或“指令”后，在监理工程师、甲方代表、设计单位代表参与下就事故范围、程度、性质、原因等进行调查，并提交事故调查报告，报告要有如下内容：
A. 与事故有关的工程情况；
B. 事故发生的时间、地点、部位、性质、现状及可能的发展变化情况等；
C. 事故中有关数据和资料；
D. 事故原因分析判断；
E. 是否需要采取临时防护措施或已采取的临时防护措施；
F. 事故涉及的有关责任人员情况。
④在施工单位事故原因分析的基础上，监理工程师应组织施工单位、业主代表、设计单位代表、共同分析判断事故原因，商讨处理方案；
⑤在事故处理方案经有关各方商讨确定后，监理工程师立即指令施工单位按
“方案”进行事故缺陷部位处理；
⑥施工单位在处理完毕后应报告监理工程师，由监理工程师组织业主代表、设计单位代表、质监部门代表会同检查验收事故缺陷部位处理结果，合格后签署质量事故缺陷处理意见。
4.3质量的事后控制
1、工程质量检验评定
按照程序和有关标准进行分项、分部、单项（单位）工程质量检验评定，搞好质量的事后控制。
①工程质量检验评定标准
《电力建设施工质量验收及评定规程》第1部分:土建工程，对本工程的分项、分部、单项（单位）工程进行质量检验评定。
②工程质量检验评定方法
A.结合本工程项目组成特征，对工程项目进行（单位）单项、分部、分项工程划分。
B. 按照“标准”的评定方法，分项、分部、单项（单位）工程进行质量检验评定。
4.4项目竣工验收
根据本工程项目构成特点，拟对本工程项目采取分标段进行单项工程竣工验收，并按照下列程序进行：
（1）工程竣工后，施工单位向监理工程师提出竣工验收申请，并提交竣工验收文件资料、竣工验收文件资料包括下列二部分内容：
第一部分：工程技术、管理资料
A. 施工组织设计与施工方案；
B. 招标文件与施工合同；
C. 单位工程开工报批表、分项工程开工报批表；
D. 进度报告和进度拨款单；
E. 施工原始记录，内容包括施工日志、分项、分部、单位工程技术交底与施工原始记录，有关会议纪要、施工照片集、监理工作联系单等；
F. 工程竣工图。
第二部分质量文件资料
A. 分项、分部、单项（单位工程）质量检验评定表；
B. 工程质量保证资料：
a. 工程质量保证资料核查表；
b. 原材料检验委托单；
c. 砼抗强度试验委托单；
d. 材料报验单；
e. 填土质量密度试验（灌砂法）报告单；
f. 砼抗压、强度评定表；
g. 材料试验单汇总；
h. 单项（单位）工程砼、试块强度汇总表
C. 隐蔽工程检查记录：
a. 地基验槽检查记录汇总表；
b.其它隐蔽工程检查记录。
D. 质量安全事故报告及处理记录汇总表；
（2）监理工程师检查验收条件具备后，报请业主组织全面检查验收。
（3）验收合格后进行工程质量等级评定，业主向施工单位签署工程验收证书，办理工程交接手续。
5、投资控制
5.1依据《施工合同》了解工程投资使用情况。
5.2严格按照《设计变更管理程序》核实、签署设计变更和签证。
5.3做好工程计量工作，未经验收或验收不合格的工程，不予计量。
5.4正确核定月完成工程量，作为工程款支付依据。
6、进度控制
6.1核查设计图纸交付进度，使之满足施工进度的要求，当出现拖延或不能满足施工要求时，会同建设单位及时进行协调。
6.2审查承包单位编制的施工进度计划
6.2.1工期应符合计划工期要求，并保证合同最终工期目标的实现。
6.2.2工序安排符合工艺流程的需要。
6.2.3劳动力安排、材料供应、机械配备均衡、检测仪器、手段满足实际施工需要。
6.3随时检查施工进度计划的落实情况，并与现场实际情况进行对照、分析，发现工期拖延的情况，要求承包单位找出原因。
定期或不定期的合理调整现场
施工进度计划。
6.4及时组织隐蔽工程，分项工程、分部工程、单位工程的验收工作，满足连续施工需要。
7、协调控制
7.1建立协调例会制度，定期协调，解决工程建设中的有关问题。
7.2及时协调各参建单位之间的关系，促进工程有序进行。
