Dyvakin人教版八年级物理(上册)第五章《电流和电路》单元测试题

第五章电流和电路（45分钟 100分）一、选择题（本大题共8小题，每题5分，共40分）1. 下列说法中，正确的是( )A.摩擦起电就是创造了电荷B.一个带正电的物体能够吸引另一个物体，另一个物体一定带负电C.规定正电荷定向移动的方向为电流的方向D.与任何物体摩擦后的玻璃一定带正电【解析】选C.摩擦起电的实质是电子的得失，电荷不会凭空产生，不能创造电荷，A错；带电体的吸引有两种情况，可能两物体带正负电荷，也可能另一物体不带电，B错；正电荷定向移动的方向为电流的方向，C对；物体对电子束缚能力不同，玻璃与其他物体摩擦也可能得到电子而带负电，D错.2.有一种简易“选答器”，一个问题有两个可选择的答案（a）和（b），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图所示各电路图中符合要求的是（）【解析】选C.根据题目要求一个开关控制一盏灯，且两灯互不影响，符合这一条件的电路是C图.3.小明同学找来了四种物质，利用如图所示的电路在相同条件下检测其导电性能.实验观测到的电流表示数和灯泡发光情况记录如下，则以下物质导电能力最强的是（）A.花生油B.醋C.酱油D.食盐水【解析】选D.从表中数据看A、B间接食盐水时，电流最大，所以导电能力最强，灯泡最亮，故选D.4.（2009·株洲中考）与如图所示实验电路相对应的电路图是（）【解析】选D.利用电流流向法可以看出，在题目的实物图中，灯泡L1和L2并联，开关S1在干路上，开关S2控制灯泡L2.5.电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在如图所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）【解析】选C.只有C图中开关闭合时能接通电路，A图是冰箱门关闭时电路接通,B、D图无论开关怎么运动都不能使电路接通.故选C.6.在如图所示的电路中，L1、L2是两个完全相同的灯泡，闭合开关S后，先后将电流表分别接在a、b、c三处，电流表的示数分别为Ia、Ib、Ic，则它们之间的关系是（）A.Ia=Ib=IcB.Ia<Ib<IcC.Ia>Ib>IcD.Ia>Ib=Ic【解析】选D.分析电路图知，L1、L2并联，电流表接在a处测通过干路的电流，电流表分别接在b和c处分别测通过L1和L2的电流，故Ia=Ib+Ic，又因为L1、L2是两规格相同的灯泡，故通过L1、L2的电流相同，故Ia>Ib=Ic.7.如图所示的电路中，关于L1、L2、L3的连接方式，下列说法正确的是( )A.L1、L2、L3三灯串联B.L1、L2、L3三灯并联C.L1、L2、L3三灯中，有两灯串联后和另一灯并联D.L1、L2、L3三灯中，有两灯并联后和另一灯串联【解析】选B.此题在判断是串联还是并联时，一般采用节点法结合电流流向法来分析.从电源的正极向左到d点出现分支，分别经过L1、L2、L3，再在a点汇合流回到电源负极.故三灯并联,选B.8.（2010·蚌埠中考）击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮.下面能反映这种原理的电路是（）【解析】选D.当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮，说明S甲控制乙灯；同理，S乙应该控制甲灯，符合条件的是D图.二、填空题（本大题共6个题，每空2分，共30分）9.小明将塑料尺在衣服上摩擦了几下，然后把尺子接近悬挂的泡沫塑料小球时，起初泡沫塑料小球靠近塑料尺，这个现象表明带电体具有_____的性质，一会儿泡沫塑料小球又自动远离塑料尺，这是因为带上了_____的电荷，出现了______的现象而离开.【解析】此题主要考查带电体具有吸引轻小物体的性质以及带电体之间的相互作用.答案：吸引轻小物体相同同种电荷相互排斥10.图中两灯泡L1、L2在盒内的连接方式未知，开关闭合后两灯均发光，电流表读数为0.9 A；若把L1取下，L2仍发光，电流表读数变为0.3 A，L1和L2的连接方式是_____联.【解析】开关闭合后两灯均发光，把L1取下后L2仍发光，说明L1和L2不相互影响，二者的连接方式是并联.答案：并11.如图所示是理发用的电吹风机的电路，其中电动机通电后可以送风，电热丝通电后可以发热，工作时，旋转选择开关，使其同时与触点_____接触时，电吹风机送出来的是自然风；转选择开关，使其同时与触点_____接触时，电吹风机送出来的是热风.【解析】当电动机、电热丝一起连入电路中时，两者并联，同时工作.答案：2、3 3、412.如图所示电路，当S1，S2都闭合时，能发光的灯泡是_____，它们是_____联，当S1，S2都断开时，能发光的灯泡是_____，它们是_____联，当S1闭合，S2断开时，能发光的灯泡是_____，当S1断开，S2闭合时，能发光的灯泡是_____.【解析】本题通过不同开关的闭合与断开的组合使电路的连接形式发生变化，S1，S2都闭合时，L1、L2并联，L3被短路.S1，S2都断开时，L2，L3串联,S1闭合，S2断开时，电路为L1，L2并联之后再与L3串联.当S1断开，S2闭合时，只有灯泡L2发光.答案：L1、L2 并 L2、L3 串 L1、L2、L3 L213.在如图所示的电路中，电源电压不变，闭合开关后，电流表的示数为0.5 A，电流表的示数为0.3 A，则通过R2的电流是_____.14.（2009·衡阳中考)恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开.为使引爆装置停止工作，拆弹专家应在图中_____（选填“a”或“b”）处剪断导线.拆除前起爆器上_____（选填“有”或“没有”）电流通过.【解析】拆除前，起爆器和开关S所在支路并联，起爆器被开关S所在支路短路，没有电流通过；如果开关S断开，起爆器和灯泡组成串联电路，将有电流通过起爆器，为避免电路连通，可在“a”处剪断导线.答案：a 没有三、作图题（本大题共2小题，每题6分，共12分）15. 如图所示，A、B、C、D表示电路中的4个接线柱，L1、L2是两只相同的小灯泡，要使L1、L2并联连接在电池组的两端，试用笔画线把有关的接线柱连接起来.【解析】要使两灯并联在电池组两端，即灯L1、L2的两端都应直接接在电源两极上，L2的一端接在电源正极，另一端应该接在电源负极，即B应该和D连接；同理A应该与C连接. 答案：16.按如图甲所示的电路图连接图乙中的电路元件.四、实验探究题（本大题共2小题，每小题9分，共18分）17.在“用电流表测电流”的实验中，某同学连接的电路如图所示.（1）闭合开关，观察到灯泡L1和L2的发光情况是________________________________________________.（2）针对上述现象，该电路存在的问题是_____.（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流.（要求：在需改动的导上画“×”，用笔将改动后的导线画出，导线不许交叉）.答案：（1）L1不发光，L2发光（2）灯L1和电流表被短路（3）如图所示18.（2009·襄樊中考）襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压挡位）、四个不同规格的电阻以及若干条导线，进行了大胆地探究.如图所示是他们的实验电路图.（1）他们的猜想是：____________________________________________________________________________________________________________（只写一种猜想）.［进行实验］（2）襄襄按照电路图正确地进行实验，得到了表1中的实验数据.襄襄在实验中，是靠只改变_____而得到实验数据的：(3)樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据.樊樊在实验中是靠只改变_____而得到实验数据的.［分析论证］（4）从表1、表2中的实验数据可以看出，并联电路电流的规律是：______________________________________.【解析】本题全面考查实验探究的基本步骤，从实验的猜想到实验的结论.在“探究并联电路中干路电流与各支路电流有什么关系”实验中，为了避免实验结果的偶然性对最终规律的影响，通常有两种方法：1.更换不同规格的用电器，多做几次试验.2.改变电源的电压，多做几次试验.答案：（1）并联电路中，干路电流等于各支路电流的和（2）第一支路中的电阻规格（3）电源电压（4）并联电路中，干路电流等于各支路电流之和。

班级姓名分值一、单项选择题（13×3分=39分）1. 硬橡胶棒被毛皮摩擦后，橡胶棒带负电，是由于（）A. 橡胶棒的一些电子转移到毛皮上B. 毛皮的一些电子转移到橡胶棒上C. 橡胶棒的一些原子核转移到毛皮上D. 毛皮的一些原子核转移到橡胶棒上2. 如图所示的氢原子模型图中，正确的是（）3. 下列各组物质中，通常情况下都属于导体的是（）A. 人、大地、塑料B. 金属、油、橡胶C. 玻璃、油、陶瓷D. 大地、金属、盐水4. 手机电池是可重复使用的电池，它能被充电和放电成千上百次。

下列关于手机电池的说法中正确的是（）A. 电池在手机待机和充电时都是提供电能的B. 电池在手机待机和充电时都是消耗电能的C. 手机待机时，电池提供电能；在充电时，电池消耗电能D. 手机待机时，电池消耗电能；在充电时，电池提供电能5. 在日常生活中，人们常说“开灯”、“关灯”。

其物理含义是（）A. 开灯是指断开开关，关灯是指闭合开关B. 开灯是指闭合开关，关灯是指断开开关C. 开灯和关灯都是指闭合开关D. 开灯和关灯都是指断开开关6. 在连接电路的过程中，下列说法中正确的是（）A. 必须从电源的正极开始，依次接好各电路元件B. 必须从电源的负极开始，依次接好各电路元件C. 开关应该闭合D. 开关必须断开7. 一种声光报警器的电路如图所示，当感应开关S1和S2都闭合时，会出现的现象是（）A. 灯不亮，铃不响B. 灯不亮，铃响C. 灯亮，铃不响D. 灯亮，铃响8. 教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。

为了使灯泡不易过热被烧坏，要求：带动风扇的电动机启动后，灯泡才能通电发光；风扇不转，灯泡不能发光。

则以下四个简化电路图中符合要求的是（）9. 许多家庭的卫生间都安装有照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

如图所示的电路中，你认为符合上述要求的是（）L 1 L 2 S A L 2 L 1 S 1 S 2 S 3 10. 如图所示，S 闭合时，电流表测量的是 （ ）A. 干路中的电流B. L1中的电流C. L2中的电流D. 以上说法都不对11. 在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式 （ ）A. 一定是串联B. 一定是并联C. 可能是串联，也可能是并联D. 无法判断12. 如图所示，在探究并联电路中的电流关系时，小华同学用电流表测出A 、B 、C 三处的电流分别为IA=0.4A 、IB=0.2A IC=0.2A ，在表格中记录数据后，下一步应该做的是 （ ）A. 整理器材，结束实验B. 分析数据，得出结论C. 换用不同规格的小灯泡，再测出几组电流值D. 换用电流表的另一量程，再测出一组电流值13. 如图所示的电路，闭合开关S 后，灯泡L1亮，电流表有示数，但灯泡L2不亮。

初二物理（上5）《电流和电路》考试题及答案6、下列关于原子结构说法中，正确的是（ ）A 、原子由位于中心的原子核和核外电子组成B 、原子核集中了原子的全部质量 、质子的个数一定不等于中子的个数D 、以上三种说法都有可能） 、电流从尖端流向地面 、没有电流） D 、灯总是亮着则这些小彩灯（ ） D 、无法判断 1比L 2亮，则（ ）D 、无法判断 1个灯泡的电流是400mA ，则通过第10个灯泡4000mA5A ，则此用电器可能是（ ） D 、电风扇 16、一只普通家用白炽灯正常发光时通过他的电流约为（ ）A、200AB、20AC、0.2AD、20mA17、电路中有两盏电灯，开关一闭合两盏灯都亮，开关一断开，两盏灯都熄灭，由此可以判断两盏灯的连接方式应为（）A、一定是串联的B、一定是并联的C、可能是串联也可能是并联D、无法判断18、下列各组电路元件中，都属于用电器的是（）A、电灯、导线、开关B、电灯、电铃、电动机C、导线、灯座、电铃D、开关、电视机、电烙铁19、关于电流的形成，下列说法正确的是（）A、电荷的运动形成电流B、只有正电荷的移动才能形成电流C、电子的定向移动不能形成电流D、正、负电荷的定向移动都能形成电流20、中性铜原子的原子核内有29个质子，35个中子，那么绕核旋转的电子数是（）A、29个B、35个C、6个D、64个二、填空题（每空1分，共32分）1、摩擦过的物体具有吸引（轻小）物体的现象叫摩擦起电，被丝绸摩擦过的玻璃棒带（正）电；被毛皮摩擦过的橡胶棒带（负）电，同种电荷相互（排斥），异种电荷相互（吸引）；2、电荷的多少叫（电荷量），简称（电量），单位（库仑），简称（库），符号（ C ）。

3、原子是由（原子核）和核外的（电子）组成，原子核带（正）电，电子带（负）电，电子电荷量的大小是最小的，人们把最小电荷叫做（元电荷）。

4、（善于）导电的物体叫导体，（不善于）导电的物体叫绝缘体，导体和绝缘体之间没有（绝对）的界限。

人教版八年级物理（上册）第五章《电流和电路》综合练习（A卷）1．下列做法中符合安全用电原则的是（）A. 将湿衣服晾在电线上B. 用湿抹布擦电器C. 将家用电器的金属外壳接地D. 将开关装在零线上2．关于导体和绝缘体，下列说法正确的是（）A．一般条件下，金属、人体、大地、陶瓷是导体B．绝缘体不导电，是因为在绝缘体中没有电荷C．导体容易导电，是因为导体中有大量能够移动的自由电子D．导体与绝缘体没有绝对界限3．如图，比较的读数大小（）A．I1>I2>I3 B．I1<I2<I3C．I1＝I2＝I D．I2<I1<I34．关于电路的知识，下列说法中不正确的是（）A. 为使两灯同时亮，同时灭，两灯一定要串联B. 金属中的电流方向跟自由电子定向移动的方向相反C. 在电路中，电源是把其他形式的能转化为电能的装置D. 一般的电路是由电源、用电器、开关和导线组成的5．在通常情况下，下列组合全部属于绝缘体的是（）A.金属、盐水、橡胶 B．毛皮、丝绸、干木棒C.塑料棒、石灰水、大地D.铁棒、橡皮、铅笔芯6．1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时，使用了一种石墨炸弹，这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，赞成电厂停电。

这种炸弹的破坏方式主要是（）A．炸塌厂房 B．炸毁发电机 C．使设备短路 D．切断输电线7.一台家用小型（47厘米）彩色电视机正常工作时，通过它的电流强度与下列哪一组数据最接近（）A．18安B．1．8安C．180毫安 D．18毫安8.如图是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝；若只闭合S1，吹出的是风，若将S1、S2都闭合，吹出的是风。

（选填“冷”或“热”）9.图中的灯泡在通电时，灯泡能被点亮。

请在下面横线上填写当开关K1、K2处于以下状态时，灯泡A、B的亮熄情况：（1）K1断开K2闭合时；（2）K1闭合K2断开时；（3）K1和K2都闭合时 .10.在图的电路中，有四个开关S1、S2、S3、S4，如果仅将开关S2、S4闭合，S1、S3断开，则灯L1、L2_____联．如果将开关S1、S2、S3闭合，S4断开，则灯L1、L2____联.11．在抗击“非典”的斗争中，医务人员需要随时看护患者，临时使用的一种呼唤电路如图所示（注意：有多少张病床就按同样接法装多少盏电灯，图中只画出两盏），患者只要按床头的电键，他们就能知道谁呼唤。

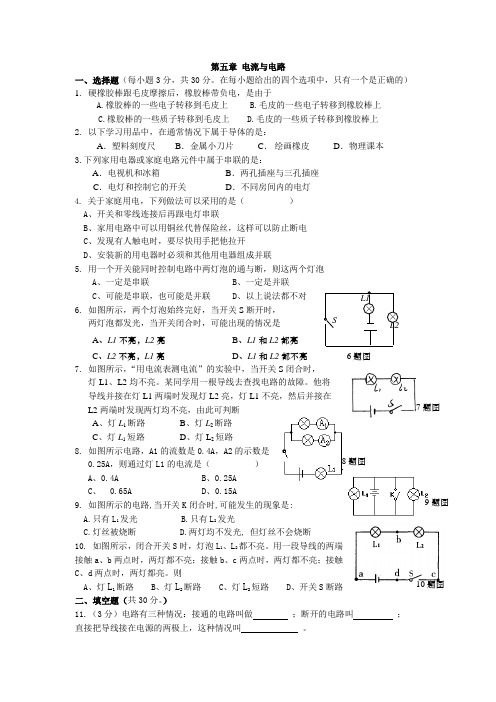

第五章 电流与电路一、选择题（每小题3分，共30分。

在每小题给出的四个选项中，只有一个是正确的） 1. 硬橡胶棒跟毛皮摩擦后，橡胶棒带负电，是由于A.橡胶棒的一些电子转移到毛皮上B.毛皮的一些电子转移到橡胶棒上C.橡胶棒的一些质子转移到毛皮上D.毛皮的一些质子转移到橡胶棒上 2. 以下学习用品中，在通常情况下属于导体的是：A ．塑料刻度尺B ．金属小刀片C ． 绘画橡皮D ．物理课本 3.下列家用电器或家庭电路元件中属于串联的是：A ．电视机和冰箱B ．两孔插座与三孔插座C ．电灯和控制它的开关D ．不同房间内的电灯4. 关于家庭用电，下列做法可以采用的是（ ）A 、开关和零线连接后再跟电灯串联B 、家用电路中可以用铜丝代替保险丝，这样可以防止断电C 、发现有人触电时，要尽快用手把他拉开D 、安装新的用电器时必须和其他用电器组成并联5. 用一个开关能同时控制电路中两灯泡的通与断，则这两个灯泡A 、一定是串联B 、一定是并联C 、可能是串联，也可能是并联D 、以上说法都不对 6. 如图所示，两个灯泡始终完好，当开关S 断开时， 两灯泡都发光，当开关闭合时，可能出现的情况是 A 、L1不亮，L2亮 B 、L1和L2都亮 C 、L2不亮，L1亮D 、L1和L2都不亮7. 如图所示，“用电流表测电流”的实验中，当开关S 闭合时， 灯L1、L2均不亮。

某同学用一根导线去查找电路的故障。

他将 导线并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在 L2两端时发现两灯均不亮，由此可判断 A 、灯L 1断路 B 、灯L 2断路C 、灯L 1短路D 、灯L 2短路8. 如图所示电路，A1的流数是0.4A ，A2的示数是 0.25A ，则通过灯L1的电流是（ ） A 、0.4A B 、0.25A C 、 0.65A D 、0.15A9. 如图所示的电路,当开关K 闭合时,可能发生的现象是: A.只有L 1发光 B.只有L 2发光C.灯丝被烧断D.两灯均不发光, 但灯丝不会烧断10. 如图所示，闭合开关S 时，灯泡L 1、L 2都不亮。

第五章电流和电路单元检测试卷一、选择题（每题2分，共40分）1，人类对原子结构的探究最早是从静电现象开始的，对静电现象的认识，下列说法中正确的是（）A，自然界只存在正、负两种电荷B，同种电荷相互吸引，异种电荷相互排斥C，从静电现象认识到原子核是可分的D，摩擦起电创造了电荷2，用与橡胶棒摩擦过的毛皮靠近与丝绸摩擦过的玻璃棒，则毛皮与玻璃棒（）A，相互吸引B，相互排斥C，无相互作用D，无法判断3，如图中标出了制成铅笔的几种材料，通常条件下属于导体的是（）A，木材、橡皮C，木材、金属B，石墨、金属D，石墨、橡皮4，晓泉实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A，小灯泡亮、电铃响B，小灯泡亮、电铃不响C，小灯泡不亮、电铃响D，小灯泡不亮、电铃不响5，关于电路的说法错误的是（）A，电源是提供电能的装置B，只有电路闭合时，电路中才有电流C，电流沿着“正极→用电器→负极”的方向流动D，用电器是将其他形式的能转化为电能的装置6，右图是医院病房与护士值班室的示意图，病人需要护理时，床边的按钮；就能及时通知护士：1号床的病人按下开关S1，班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯列电路图符合要求的是（）只要按护士值L2亮。

下7，小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光。

如图所示的模拟电路图符合要求的是（）8，居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”则这种“聪明”的电路是（）9，家用电吹风由电动机和电热丝等组成。

为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。

人教版八年级物理第五章《电流和电路》测试题一、填空题（每空1分，共25分）1、文文家台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了 ，可以 轻小物体，所以灰尘会附着在扇叶上。

2、物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为_____电荷；电荷间的相互作用规律是_______________________。

3、2011年9月，某乡镇街道两边装上太阳能LED 路灯，这是我乡谋划“低碳发展”的重要举措。

LED 是一种发光二极管，因寿命长、光效高开始广泛用于照明。

一般单个LED 亮度不能满足照明需要，常用数个LED 联组成LED 灯，工作时灯内的数个LED 彼此互不影响。

4．电路由__ __、___ _、__ __、___ _组成，常用的电源的有__ __．5．只有电路__ __时，电路中才有电流．电流沿着“___ _→用电器→__ __”的方向流动． 6．常见的导体有__ __，绝缘体有 。

7．在家庭电路中，各用电器是__ __联连接的，电流表必须和被测的用电器__ __联． 8．电流强弱可用___ _来表示，字母是___ _，单位是__ __，简称__ __．9．串联电路中各点电流__ __；并联电路中，干路电流等于_____________________________． 10．如图1所示，在电路中要使电灯L 1和L 2并联，应闭合开关 。

为了防止电路出现短路，不能同时闭合开关 。

二、选择题（ 只有一个答案，每题3分，共30分） 11．下列物体是绝缘体的是（ ） A ．钢管 B ．人体 C ．橡皮檫 D ．大地 12．用一个开关同时控制两盏灯（ ）A ．一定串联B ．一定并联C ．可能串联也可能并联D ．不可能串联13．电流的单位安培、毫安、微安之间的关系正确的是（ ） A ．1 A=102 mA B ．1 A=106 μA C ．1 mA=102 μA D ．1 μA=10-3 A14．下列关于电流表的使用，错误的是（ ）A ．电流必须从黑色接线柱（或标着“-”接线柱）流进去，从红色接线柱（或标着“+”接线柱）流出来．B ．中间的接线柱标着“0．6”的字样，右边的接线柱标着“3”的字样．C ．电流表必须和被测的用电器串联D ．不能使电流表直接连到电源的两极 15．关于电流，说法正确的是（ ）A ．电流的单位只有一个安培B ．串联电路中，各处电流相同C ．并联电路中，各支路电流的相等D ．电路不闭合时也会有电流 16．如图2所示的电路中，开关只控制灯L 2的电路是（ ）图1A BC D17、某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。

唐玲L 2 L 1 A 2 A 1SS A L 1 L 2﹢ ﹣ S AL 1 L 2 ﹢ ﹣B S A L 1 L 2﹢﹣ S AL 1 L 2 ﹢ ﹣L 1 L 2 S 1 S 2A 初中物理学习材料唐玲出品第五章《电流和电路》测试题（4～5节）编号 姓名 评分一、单项选择题（13×3分=39分）1. 电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。

人们在研究认识电流时，多用水流来相比较，这种研究物理问题的方法叫做 （ ）A. 控制变量法B. 模型法C. 类比法D. 归纳法2. 电流表指针静止时的位置如图所示，则下列说法中正确的是 （ ）A. 使用“0～0.6A ”量程时，示数应是1.7AB. 使用“0～0.6A ”量程时，示数应是0.34AC. 使用“0～3A ”量程时，示数应是0. 34AD. 使用“0～3A ”量程时，示数应是0.27A 3. 下面是小明同学在用电流表测串联电路中电流时的一些说法，其中不正确的是 （ ） A. 接线的过程中，开关应断开 B. 接线必须从电源正极开始逐步连接 C. 电流表必须与小灯泡串联 D. 在串联电路中，电流表接入电路中的位置对测量结果没有影响 4. 如图所示，当电路正常工作时，估计电路中的电流在0.4A ～0.5A 之间，现用电流表测量小灯泡的电流，那么 （ ）A. 甲接“-”接线柱，乙接“3”接线柱B. 甲接“3”接线柱，乙接“-”接线柱C. 甲接“-”接线柱，乙接“0.6”接线柱D. 甲接“0.6”接线柱，乙接“-”接线柱5. 在如图所示的电路中，先后把电流表接在a 、b 、c 三处，电流表的示数分别为I a 、I b 、I c 。

则它们的关系是 （ ）A. I a = I b = I cB. I a ＞I b ＞I cC. I a ＜I b ＜I cD. I a = I b + I c6. 将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是 （ ）A. 两灯中的电流不相等，甲灯中电流大于乙灯中电流B. 两灯中的电流不相等，乙灯中电流大于甲灯中电流C. 两灯中的电流相等D. 无法判断两灯中电流的大小7. 如图所示，用电流表测干路中的电流的是（ ）8. 如图所示，A 段横截面积是B 段的4倍，则通过A 段与B 段处的电流的关系是 （ ）A. I A =I BB. I A ＞I BC. I A ＜I BD. 无法确定 9. 如图所示，要直接测出通过灯泡L 1的电流，应将电流表 （ ） A. 接在a 处 B. 接在b 处 C. 接在c 处 D. 接在a 、b 、c 处都可以 10. 下面的几种叙述中，属于并联电路特征的是 （ ） A. 电路中每一处的电流都相等 B. 开关的控制作用跟位置无关 C. 各支路上的电流都相等 D. 各支路上的用电器互不影响 11. 如图所示，当开关S 1、S 2都闭合时，电流表示数为I ；当开关S 1闭合、S 2断开时，电流表示数为I ´。

初中物理学习材料鼎尚图文制作整理第五章《电流和电路》单元检测姓名 班级 分数一、填空题（共24分，每空1分）1．丝绸摩擦过的玻璃棒带______电，是因为玻璃棒在摩擦的过程中_______电子；如图所示的仪器叫做 ，它的作用是 ，原理是 。

2．小明将塑料尺在衣服上摩擦了几下，然后把尺子接近悬挂的泡沫塑料小球时，起初泡沫小球靠近塑料尺，这个现象表明带电体具有 的性质，一会儿泡沫塑料小球远离塑料尺，这是因为带上了 的电荷，出现了 的现象而离开。

3．电荷的 形成电流，物理学中规定 为电流方向；街道上的一排路灯是 连接的，这样连接的好处是 。

4．如左图所示电路，此时是处于 状态；当闭合开关时，小灯泡发光，此时电路是处于 状态。

如果ａ、ｂ两两导线端不小心搭接在一起则会出现 ，可能会引起的危害是 。

5．分析如图所示电路，解答如下问题： （1）当S １、S ２断开，S ３闭合时，灯L １和L ２ 联； （2）当S １、S ２闭合，S ３断开时，灯L １和L ２ 联； （3）当S １、S ３闭合，S ２断开时，能亮的灯是 ，另一灯不亮的原因是 ； （4）当S １、S ２、S ３全闭合时，可能出现的情况是 。

6．如图甲所示的电路，电流表A 1与A 2的指针位置如图乙所示，则电流表A 1的示数是 A ，电流表A 2的示数是 A ，通过灯L 2的电流是 A 。

二、选择题（每小题3分，共30分）题号 7 8 9 10 11 12 13 14 15 16 答案7．下列物体中一定带负电的是（ ）A ．与玻璃棒摩擦过的丝绸B ．与带正电的物体接触后的验电器C ．失去电子的塑料棒D ．与带正电的物体相吸的轻小物体8．下列现象中，不能用静电知识解释的是（ ）A ．高大建筑物上要安装避雷针B ．油罐车尾部常拖一条铁链C ．钢丝钳手柄上装有绝缘套D ．电视机屏幕经常粘有灰尘9．如果想用电流表测电铃工作时的电流，下面电路图设计正确的是：( )A B C D10．某电路中的电流大约为0.4A ，一同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0～0.6A 及0～3A ，他是用0～3A 的量程来测量，他这样的结果是( )A ．测不出电流值B ．电流表的指针可能被打弯C ．电流表可能被烧坏D ．测量的精确程度差一些11．如图所示，当开关S 闭合时，将发生的现象是（ ） A ．灯可能被烧坏 B ．电流表可能被烧坏 C ．灯和电流表都可能被烧坏 D ．不发生任何事故 12．如图所示，将灯泡L 1、L 2串联在同一电路中，开关闭合，发现L 1比L 2要亮，关于通过L 1、L 2的电流I 1、I 2，下列说法中正确的是（ ） A ．I 1＝I 2 B ．I 1＞I 2 C ．I 1＜I 2 D ．都有可能 13．如图所示，开关闭合后，三个电流表A 1 、A 2、、A 3的示数分别为I 1、I 2、I 3 ，它们的大小关系是（ ） A ．I 1=I 2=I 3 B ．I 1=I 2+I 3 C ．I 1>I 2>I 3 D ．I 1> I 3> I 2 14．如图所示的电路中，电流表测量的是（ ） A ．通过灯L 1的电流 B ．通过灯L 2的电流 C. 通过灯L 1和灯L 2的电流之和 D ．电源供给电路的总电流15．如图所示，闭合开关S 时，小电灯L 1、L 2都不亮。

第五章电流和电路单元测试题一、填空题1 •将电源、导线、开关、用电器等元器件连接在一起就组成了_________ 。

基本电路的连接方式有___________ 联和_________ 联。

2 •在电路中提供电能的装置叫__________ ;消耗电能的元器件是_____________ ;导线的作用是__________ ;开关的作用是__________ 。

3 •把两个灯泡连入电路，要使两个灯泡同时发光，连接方法有_____ 种。

把两个灯泡______ 连接起来的电路，叫做_________ 电路；把两个灯泡_______ 连接起来的电路，叫做__________ 电路。

4.电流是表示______________ 的物理量，用符号_______ 表示，国际单位是______ ,用符号______ 表示；测量电流强弱的仪表叫_______ ，用符号_____ 表示，实验室的电流表一般有 ______ 个量程。

5•节日用小彩灯由28个小灯泡________ 联而成，接入电路，现测得第1只小灯泡的电流为0. 1A，那么通过第25只小灯泡的电流为________A。

6 .家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是__________ 联，开关与电灯之间的连接方式是 ___________ 联。

7 .如图所示，如果要使灯L i、L2串联，则应闭合开关__________ ，断开开关__________ ，如果电流表的示数为0 . 25A，则通过L i的电流为_______ A，通过L2的电流为____ A ；如果要使灯L i、L2构成并联，则应闭合开关，断开开关__ ，如果电流表的示数为0. 8A ,通过Li的电流为0. 35A ,则通过L2的电流为______ A。

&使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表______________________ 量程的接线柱。
