•课程背景与目标•教学内容与方法•教学过程与实施•教学效果与反馈目录•教学反思与改进•附录与参考资料01课程背景与目标课程内容包括投影理论、制图基础、工程图样的表达方法、标准件与常用件、零件图与装配图等。
通过本课程的学习，学生应能熟练掌握工程制图的基本理论和基本技能，具备独立绘制和阅读工程图样的能力。
工程制图是工程类专业必修的一门技术基础课，旨在培养学生掌握工程图样的绘制和阅读能力。
工程制图课程简介知识目标能力目标素质目标030201教学目标与要求教材选用及特点选用教材教材特点02教学内容与方法教学内容安排工程制图基础知识包括投影原理、视图表达、尺寸标注等。
制图技能与规范学习绘图工具的使用、制图标准与规范等。
工程实例分析结合典型案例，分析工程制图的实际应用。
教学方法与手段讲授法讨论法案例分析法实践教学环节课程设计课内实践布置综合性课程设计任务，要求学生独立完成一套完整的工程图纸。
企业实习03教学过程与实施学生准备预习相关知识点，了解工程制图的基本概念和原理。
教师准备熟悉教学内容，准备教学课件、工程制图软件、教学模型等教学资源。
导入方式通过展示一些经典的工程制图作品，激发学生的学习兴趣和好奇心。
课前准备与导入课堂讲解与演示讲解内容详细讲解工程制图的基本原理、制图规范、常用符号和标注方法等知识点。
演示方式通过工程制图软件或实物模型，演示制图的步骤和方法，让学生更加直观地了解制图的过程。
互动环节鼓励学生提问，及时解答学生的疑问，增强课堂互动性。
学生练习与指导练习内容指导方式反馈与评估04教学效果与反馈学生成绩分析成绩分布情况成绩提升情况成绩与能力的关系1 2 3总体满意度具体满意度改进建议学生满意度调查教师自我评价教学内容掌握情况01教学方法运用情况02教学效果评估情况0305教学反思与改进教学中存在的问题理论与实践脱节教学方法单一缺乏个性化教学改进措施与建议加强实践教学01采用多种教学方法02实施个性化教学03未来展望与发展趋势智能化教学虚拟现实技术跨学科融合06附录与参考资料规定了房屋建筑制图的基本规则、图线、字体、比例、符号等，是工程制图的基础标准。
第3章：台阶类零件课次3T 课序：01课题：轴销零件测量和绘图教学目标：（1）了解轴销的功能、类型及特点。
（2）了解轴销的材料类型。
（3）掌握轴销的测绘方法。
重点与难点：对一根光轴的测绘比较简单。
就是从机械运行的角度，分析所测绘的零件装在何处，是怎样工作的，作用如何，是怎样传递运动的，与其他零件的位置和尺寸关系如何。
通过工作状态分析，以确定该零件的几何公差及该零件与配合零件的配合性质。
教学设计：（1 ）大概讲述什么是轴销的功能、类型、特点并分析轴销的测绘类型。
（2 ）掌握轴销的测绘方法观察所测绘的零件装在何处、怎样工作、是怎样传递运动以及其他两件的位置和尺寸关系是如何。
教学方法和教学手段：采用启发式教学、案例教学等教学方法。
教学手段采用多媒体课件、虚拟现实、视频等媒体技术。
教学组织采用课堂整体讲授和分组演示。
多媒体教学资源：课刖准备:收集进行机械测绘的视频，包括台阶类零件的动画及视频。
将课程教材和收集的资料用PowerPoint制作成演示文档。
教学过程和组织：A 1 .轴的用途和分类【重点】（1） 轴的用途支承回转零件（如齿轮、带轮等），传递运动和动力。
（2）轴的分类1）按轴线形状分类。
①直轴：如图3-2所示。
仓）曲轴：如图3—3所示。
2）按承载情况分类。
①心轴：只受弯矩的轴。
电传动轴：主要受扭矩的轴。
⑤转轴：既承受扭矩又承受弯矩的轴。
A 2.轴类零件工作图的绘制【重点】（1）轴类零件视图表达方案轴类零件一般是由若干段大小不同的圆柱、圆锥等回转体组成，根据设计、加工或装配的需要，轴上常 加工有键槽、螺纹、倒角退刀槽、销孔和平面等。
轴类零件多在车床、磨床上加工。
这类零件视图表达方案是：一般只画主视图，选择最能反映其形状特征的方向为主视图投影方向，主视 图的摆放应按轴类零件的加工位置水平放置；轴类零件上的局部结构，采用断面图、局部剖视图、局部 放大图等方法来表达。
（2）断面图断面图分移出断面图和重合断面图。

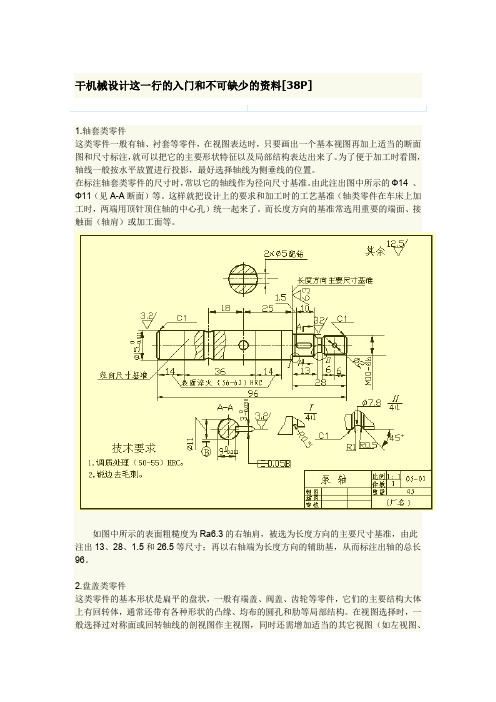

干机械设计这一行的入门和不可缺少的资料[38P]1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
《机械制图（一）》课程思政方案及实施案例
一、素质目标
1）“一丝不苟，精益求精，遵纪守法”的职业素养；
2）“互帮互助，团结友善”的良好品质；
3）良好的交流、沟通、团队合作的能力。
二、课程内容与要求
案例1
工匠精神：培养学生树立新时代的设计思想；爱岗敬业的工匠精神；认真负责的工作态度和一丝不苟的工作作风。
爱护每一台教具产品，按规矩拆卸、组装；按次序摆放各类零件；按规定摆放各类工具、量具。
及时清理工作场地。
离开测绘现场时，必须做到关闭窗户、关闭电源。
杜绝一切安全事故的发生。
案例2
法制、诚信:在授课过程中，适时灌输中外知识产权保护法律法规，使学生认识到严格遵守相关法律的重要性，培养尊重知识产权的诚信精神。
严格遵守日常的行为准则、职业规范与职业道德。
机械制图教案(一)章节名称：机械制图基本知识教学目标：1. 理解机械制图的基本概念和术语。
2. 掌握机械制图的规范和标准。
3. 学会使用机械制图工具和材料。
教学内容：1. 机械制图的基本概念和术语，如投影、视图、剖面等。
2. 机械制图的规范和标准，如图幅、比例、标注等。
3. 机械制图工具和材料的使用，如画图板、丁字尺、圆规等。
教学步骤：1. 介绍机械制图的基本概念和术语。
2. 讲解机械制图的规范和标准。
3. 演示机械制图工具和材料的使用方法。
4. 学生练习绘制简单的机械制图。
教学评价：1. 学生能理解机械制图的基本概念和术语。
2. 学生能掌握机械制图的规范和标准。
3. 学生能熟练使用机械制图工具和材料。
机械制图教案(二)章节名称：机械制图的投影方法教学目标：1. 理解机械制图的投影原理。
2. 掌握机械制图的投影方法。
3. 学会绘制机械制图的基本视图。
教学内容：1. 机械制图的投影原理，如正投影、斜投影等。
2. 机械制图的投影方法，如主视图、俯视图、左视图等。
3. 绘制机械制图的基本视图，如直线、平面、圆等。
教学步骤：1. 介绍机械制图的投影原理。
2. 讲解机械制图的投影方法。
3. 演示绘制机械制图的基本视图。
4. 学生练习绘制机械制图的基本视图。
教学评价：1. 学生能理解机械制图的投影原理。
2. 学生能掌握机械制图的投影方法。
3. 学生能熟练绘制机械制图的基本视图。
机械制图教案(三)章节名称：机械制图的标注方法教学目标：1. 理解机械制图的标注意义。
2. 掌握机械制图的标注方法。
3. 学会绘制机械制图的标注。
教学内容：1. 机械制图的标注意义，如尺寸、符号、文字等。
2. 机械制图的标注方法，如线性标注、角度标注、径向标注等。
3. 绘制机械制图的标注。
教学步骤：1. 介绍机械制图的标注意义。
2. 讲解机械制图的标注方法。
3. 演示绘制机械制图的标注。
4. 学生练习绘制机械制图的标注。
教学评价：1. 学生能理解机械制图的标注意义。

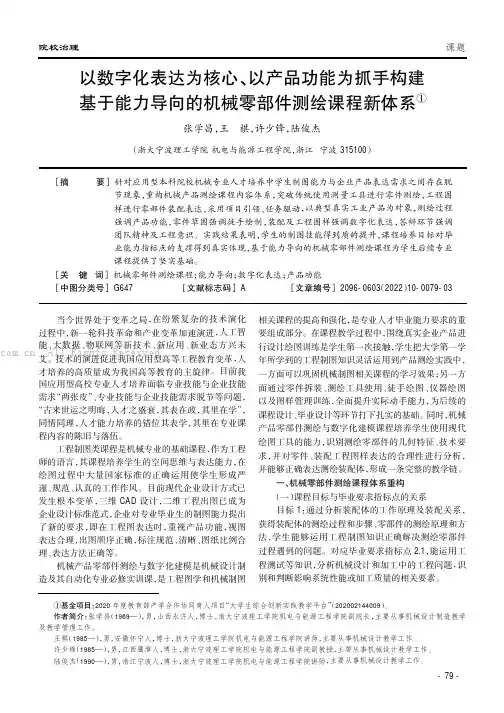

以数字化表达为核心、以产品功能为抓手构建基于能力导向的机械零部件测绘课程新体系①张学昌，王棋，许少锋，陆俊杰（浙大宁波理工学院机电与能源工程学院，浙江宁波315100）当今世界处于变革之局，在纷繁复杂的技术演化过程中，新一轮科技革命和产业变革加速演进，人工智能、大数据、物联网等新技术、新应用、新业态方兴未艾。
技术的演进促进我国应用型高等工程教育变革，人才培养的高质量成为我国高等教育的主旋律。
目前我国应用型高校专业人才培养面临专业技能与企业技能需求“两张皮”、专业技能与企业技能需求脱节等问题，“古来世运之明晦，人才之盛衰，其表在政，其里在学”，同情同理，人才能力培养的错位其表学，其里在专业课程内容的陈旧与落伍。
工程制图类课程是机械专业的基础课程，作为工程师的语言，其课程培养学生的空间思维与表达能力，在绘图过程中大量国家标准的正确运用使学生形成严谨、规范、认真的工作作风。
目前现代企业设计方式已发生根本变革，三维CAD 设计，二维工程出图已成为企业设计标准范式，企业对专业毕业生的制图能力提出了新的要求，即在工程图表达时，重视产品功能，视图表达合理，出图顺序正确，标注规范、清晰、图纸比例合理、表达方法正确等。
机械产品零部件测绘与数字化建模是机械设计制造及其自动化专业必修实训课，是工程图学和机械制图相关课程的提高和强化，是专业人才毕业能力要求的重要组成部分。
在课程教学过程中，围绕真实企业产品进行设计绘图训练是学生第一次接触，学生把大学第一学年所学到的工程制图知识灵活运用到产品测绘实践中，一方面可以巩固机械制图相关课程的学习效果；另一方面通过零件拆装、测绘工具使用、徒手绘图、仪器绘图以及图样管理训练，全面提升实际动手能力，为后续的课程设计、毕业设计等环节打下扎实的基础。
同时，机械产品零部件测绘与数字化建模课程培养学生使用现代绘图工具的能力，识别测绘零部件的几何特征、技术要求，并对零件、装配工程图样表达的合理性进行分析，并能够正确表达测绘装配体，形成一条完整的教学链。

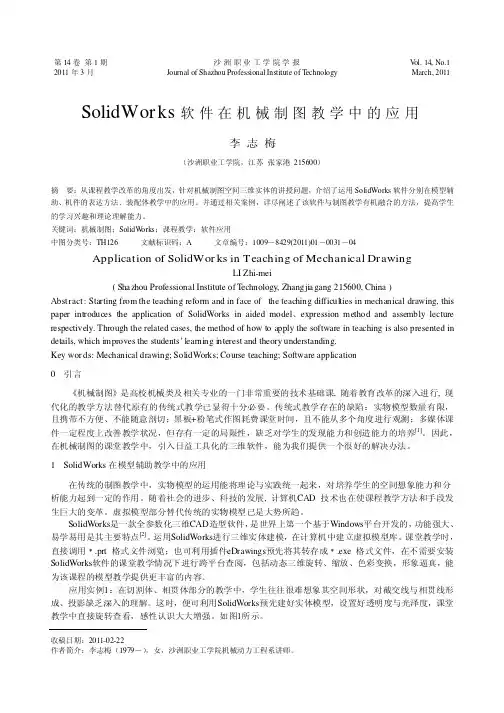

第14卷第1期沙洲职业工学院学报V ol.14,No.12011年3月Journal of Shazhou Professional Institute of T echnology March,2011收稿日期：作者简介：李志梅（－），女，沙洲职业工学院机械动力工程系讲师。
SolidWor ks 软件在机械制图教学中的应用李志梅（沙洲职业工学院，江苏张家港215600）摘要：从课程教学改革的角度出发，针对机械制图空间三维实体的讲授问题，介绍了运用SolidWorks 软件分别在模型辅助、机件的表达方法、装配体教学中的应用。
并通过相关案例，详尽阐述了该软件与制图教学有机融合的方法，提高学生的学习兴趣和理论理解能力。
关键词：机械制图；SolidW orks ；课程教学；软件应用中图分类号：TH126文献标识码：A 文章编号：1009－8429(2011)01－0031－04Application of SolidWor ks in Teaching of Mechanical DrawingLI Zhi-mei(Sha zhou Professional Institute of T echnology ,Zhangjia gang 215600,China )Abstract:Starting from the teaching reform and in face of the teaching difficulties in mechanical drawing,this paper introduces the application of SolidWorks in aided model 、expression method and assembly lecture respectively.Through the related cases,the method of how to apply the software in teaching is also presented in details,which improves the students ’learning interest and theory understanding.Key wor ds:Mechanical drawing;SolidWorks;Course teaching;Software application0引言《机械制图》是高校机械类及相关专业的一门非常重要的技术基础课,随着教育改革的深入进行,现代化的教学方法替代原有的传统式教学已显得十分必要。
机械制图案例机械制图是机械设计的重要环节，通过制图可以清晰地表达设计意图，为制造提供准确的依据。
下面我们通过几个实际案例来了解机械制图的具体应用。
案例一，齿轮传动装置。
在机械设计中，齿轮传动是一种常见的动力传递方式。
在进行齿轮传动装置的机械制图时，需要绘制齿轮的轮廓、齿数、模数等参数，并标注齿轮的材料、硬度要求等信息。
此外，还需要绘制齿轮轴的结构图，包括轴的直径、长度、轴承座等细节。
通过这些制图，制造人员可以准确地制造出符合设计要求的齿轮传动装置。
案例二，机械零件装配图。
在机械装配过程中，需要进行机械零件的装配。
为了指导装配工作，需要制作机械零件的装配图。
这种图纸需要清晰地表达各个零件的装配关系，包括零件的位置、相互之间的连接方式、紧固件的规格等信息。
通过装配图，装配工作可以高效进行，避免出现错误装配的情况。
案例三，机械结构零件图。
在机械设计中，常常需要绘制机械结构零件图。
这种图纸需要详细地表达零件的外形尺寸、孔位、螺纹规格等信息。
同时，还需要标注零件的材料、表面处理要求等内容。
通过这些制图，制造人员可以准确地制造出符合设计要求的零件。
案例四，机械装置总装图。
在机械设计完成后，需要进行机械装置的总装。
为了指导总装工作，需要制作机械装置的总装图。
这种图纸需要清晰地表达各个部件的装配位置、连接方式、总装后的外形尺寸等信息。
通过总装图，总装工作可以有条不紊地进行，确保装配的准确性和安全性。
总结。
机械制图是机械设计中不可或缺的环节，它直接影响着制造和装配工作的质量和效率。
通过以上案例的介绍，我们可以清晰地了解到机械制图在实际工程中的应用，希望能对大家在机械设计和制造领域有所帮助。
