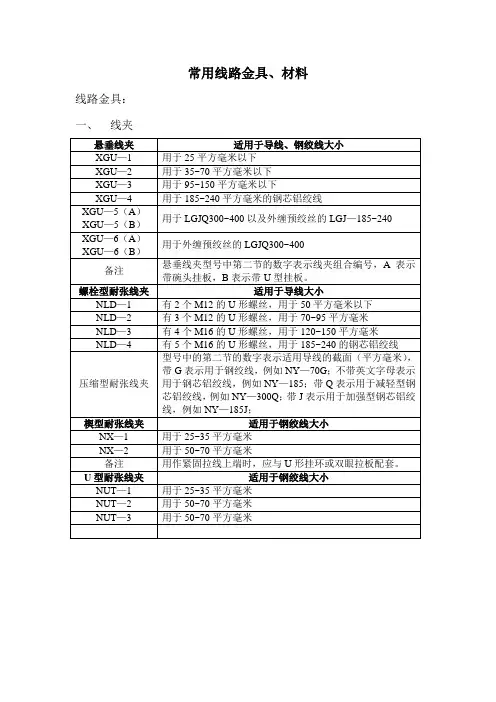

1 悬垂线夹用于悬挂或支托导、地线于绝缘子串上（悬垂型杆塔）及悬挂跳线于绝缘子串上的（耐张型杆塔）的金具。
中心回转式悬垂线线夹及参数微信号：shudianxianlu带碗头挂板悬垂线线夹及参数公众号：输配电线路带U型挂板悬垂线线夹及参数微信号：shudianxianlu加强型悬垂线线夹及参数提包式悬垂线线夹及参数（铝合金）双线夹垂直排列悬垂线线夹及参数微信号：shudianxianlu预绞式悬垂线线夹现行规范为《架空线路用预绞式金具技术条件》(DL/T 763-2013)。
2 耐张线夹耐张线夹，用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。
主要用在耐张、转角、终端杆塔的绝缘子串上。
公众号：输配电线路螺栓型耐张线线夹及参数液压型耐张线线夹及参数微信号：shudianxianlu预绞式耐张线线夹及部分参数3 球头挂环球头环是用于连接绝缘悬垂片的铁质圆形装置。
球头挂环及参数4 碗头挂板碗头挂板用来连接球窝型绝缘子下端的球头。
W型碗头挂板及参数公众号：输配电线路WS型碗头挂板及参数5 U型挂环U型挂环是以圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。
U型挂环及参数6 U型螺栓两端分别由挂环与螺纹杆构成，与杆塔连接的U形金具。
U型螺丝及参数公众号：输配电线路7 延长环用于环形金具的连接，以加长连接尺寸或转变连接方向。
延长环及参数8 直角环直角环是用来连接槽型悬式绝缘子上端钢帽的连接金具。
直角环及参数9 挂板挂板是一种改变连接方向的转向或者增加金具长度的连接金具。
Z型挂板及参数ZS型挂板及参数微信号：shudianxianluPS型挂板及参数公众号：输配电线路P型挂板及参数微信号：shudianxianluP型挂板及参数10 调整板可调节连接长度的板形连接金具。
DB型调整板及参数公众号：输配电线路PT型调整板及参数11 联板连接若干绝缘子串或将多个受力分支组装成整体的板形连接金具。

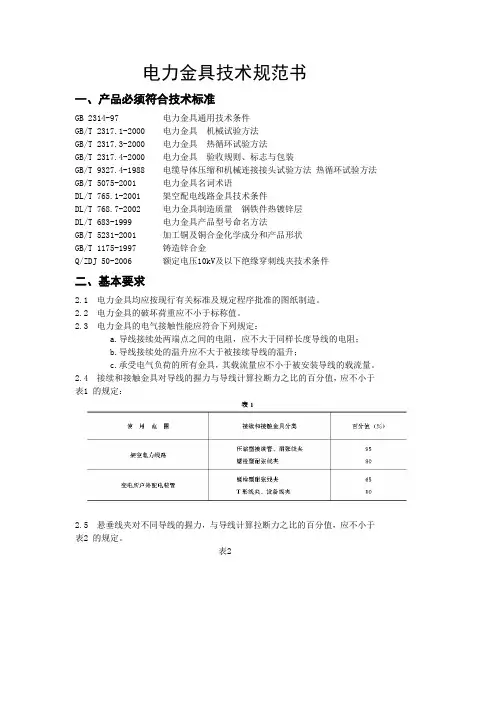

电力金具技术规范书一、产品必须符合技术标准GB 2314-97 电力金具通用技术条件GB/T 2317.1-2000 电力金具机械试验方法GB/T 2317.3-2000 电力金具热循环试验方法GB/T 2317.4-2000 电力金具验收规则、标志与包装GB/T 9327.4-1988 电缆导体压缩和机械连接接头试验方法热循环试验方法GB/T 5075-2001 电力金具名词术语DL/T 765.1-2001 架空配电线路金具技术条件DL/T 768.7-2002 电力金具制造质量钢铁件热镀锌层DL/T 683-1999 电力金具产品型号命名方法GB/T 5231-2001 加工铜及铜合金化学成分和产品形状GB/T 1175-1997 铸造锌合金Q/ZDJ 50-2006 额定电压10kV及以下绝缘穿刺线夹技术条件二、基本要求2.1 电力金具均应按现行有关标准及规定程序批准的图纸制造。
2.2 电力金具的破坏荷重应不小于标称值。
2.3 电力金具的电气接触性能应符合下列规定：a.导线接续处两端点之间的电阻，应不大于同样长度导线的电阻；b.导线接续处的温升应不大于被接续导线的温升；c.承受电气负荷的所有金具，其载流量应不小于被安装导线的载流量。
2.4 接续和接触金具对导线的握力与导线计算拉断力之比的百分值，应不小于表1 的规定：2.5 悬垂线夹对不同导线的握力，与导线计算拉断力之比的百分值，应不小于表2 的规定。
表22.6 制造电力金具的原材料，应按金具图纸规定的材料牌号选用，并符合有关材 料标准的技术要求。
2.7 电力金具的黑色金属制件除灰铸铁件外，其表面均应采用热镀锌防腐处理。
锌按GB 470—83《锌分类及技术条件》标准。
三、金具的结构3.1 线夹的曲率半径、悬垂线夹不小于被安装导线直径的8～10倍；螺栓型耐张 线夹不小于被安装导线直径的8～12倍。
3.2 悬垂线夹的悬垂角不小于25°。
中华人民共和国国家标准T 形线夹UDC 621.315.6GB 2340—85T-connector 代替GB 2340—80 国家标准局1985-01-23发布1985-12-01实施1 适用范围本标准适用于变电所户外配电装置中母线与引下线T接的T形线夹。
2 型式尺寸2.1 T形线夹分为TL型、TY型。
2.2 T形线夹主要尺寸应符合图1～2表1 ～2的规定：图1表1mm图2表2mm表中型号中字母及数字意义为：T——T接；Y——压缩，L——螺栓；数字——适用导线截面，mm2；分子表示铝截面；分母表示钢截面；21等第一位表示适用母线组合号，第二位表示适用引下线组合号。
2.3 接线端子螺栓孔尺寸按SD28-82《电力金具接线端子》的规定。
3 技术要求3.1 线夹一般技术条件应符合GB 2314—85《电力金具通用技术条件》的规定。
3.2 材质与紧固件：a.压缩型T形按GB1196—83《重熔用铝锭技术条件》，采用牌号不低于AL99.5b.螺栓型T形线夹按GB1173—74《铸造铝合金》，采-102铝硅合金制造；c.U形螺丝按GB700-79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2 (372.5MPa)的钢制造；d.螺栓按GB 5—76《六角头螺栓(粗制)》；e.螺母按GB 41—76《六角螺母(粗制)》。
f.垫圈按GB 95—76《垫圈(粗制)》；g.弹簧垫圈按GB 93—76《弹簧垫圈》。
h.加厚垫圈按SD27-82《加厚大垫圈》4 验收规则及试验方法线夹的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。
5 标志与包装线夹的标志与包装按GB 2317—85规定。
____________________附加说明：本标准由中华人民共和国水利电力部提出。
本标准由水利电力部南京电力金具设计研究所起草。
本标准主要起草人董吉谔、周铭泽、易健行、骆忆祖、余天衢、薄通。
