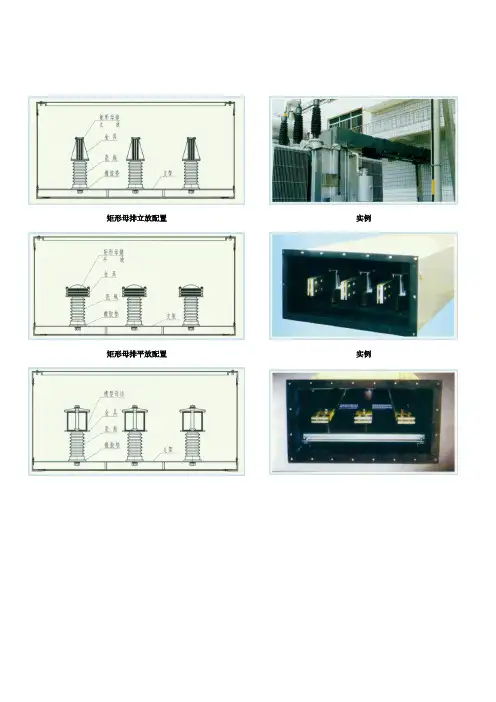

矩形母排立放配置实例矩形母排平放配置实例
GGM-6高压共相母线GGM-6高压共相母线2
型号说明：GGM-6高压共箱封闭母线
适用范围：GGM共箱封闭母线广泛用于火电厂、水电站、核电厂的1000MW以下发电机引出线与主变压器低
压侧之间或75MW及以上机组厂用变压器低压侧与高压配电装置之间的电流传输；也可用于发电机交、直流
励回路，变电所或其它工业、民用设施的电源引线。
性能简介：GGM共箱封闭母线系统为全天候型，防护等级达IP65，无论安装在户内（或户外）场所均能满
足防雨雾、防滴要求。
母线导体采用铜（或铝）排，箱体外壳采用弱磁钢板或铝板制成，具有防腐性能好，
磁损耗小及外壳整体接地性能好等优点。
型号说明：CKX-6G为高压母线桥
适用范围：CKX-6G母线桥广泛用于高压柜与高压
柜，变压器与高压柜之间的过桥连接。
母线桥与
母线槽相比，成本较低、结构简单，无接头、整
体结构。
主要用于简单的户内跨柜母排连接。
依据标准：CKX-6G高压母线桥依据IEC439-2标
准设计、符合GB/T8349-2000专业标准。
适用额
定工作电压10KV及以下，额定电流为
200A-5000A，额定频率为50HZ-60HZ的配电系统。
母排平放
防护等到级：IP40
结构形式：如左图所示母排立放。
低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
发电机封闭母线我厂的封闭母线分两种，一种是离相式封闭母线，另一种是共箱式封闭母线。
其中离相式封闭母线用于发电机出口至主变低压侧、高压厂用变高压侧与发电机与主变之间的连接、PT及励磁变分支、中性点分支。
共箱式封闭母线用于厂用变（启备变）套管至高压开关柜母线，交流励磁变至可控硅整流屏，可控硅整流屏直流侧至发电机转子滑环。
一、离相式封闭母线1、离相式封闭母线的作用离相式封闭母线的每一相由单独的金属外壳封闭，三相母线一般水平排列，外壳之间还具有一定的空间距离。
它能防止母线被污染和外物造成的母线短路，还可较好地防止母线间的短路故障，由于采用全连式，在母线外壳上不仅有涡流，而且在三相外壳之间形成了环流（环流值基本与母线电流相等）。
因此，母线电流所产生的磁场被有效地屏蔽在各自的外壳内。
不仅能大大减少母线间的电动力，而且使外壳间的电动力及母线附近钢结构的发热也大大减少。
可以说全连式离相式封闭母线是目前结构最完善的现代母线。

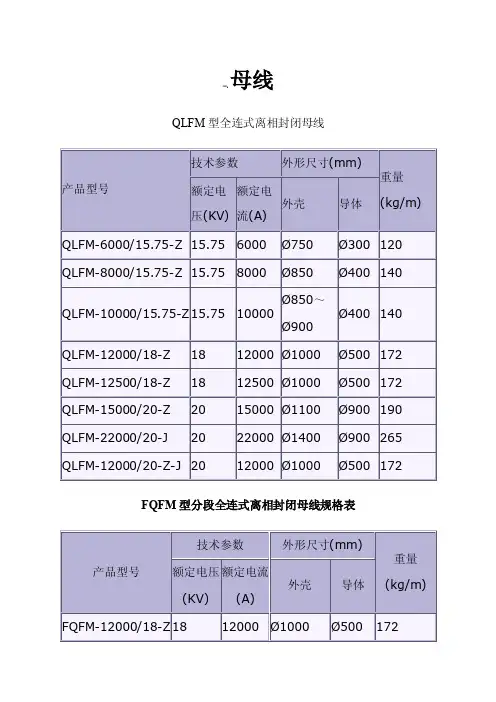

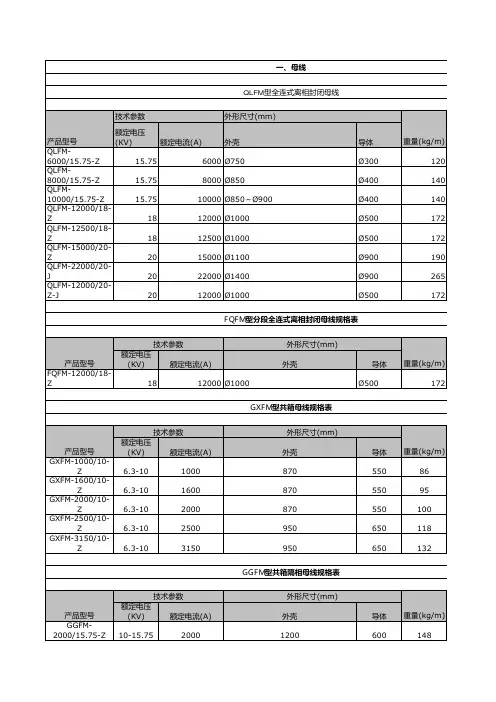

2、离相式封闭母线的主要参数及性能的要求型式：全连式离相式封闭母线表3－1基本技术参数表3－2 离相式封闭母线最热点的温度和温升的允许值3、离相式封闭母线的辅助装置微正压装置：额定输入空气压力：0.7MPa母线壳内空气压力：300-2500Pa额定充气量：0.42m3/h微正压装置的空气泄露率每小时不超过外壳内容积的6%。
压缩空气处理：进入封闭母线的压缩空气应经除水、除油、除尘处理。
其微尘直径小于0。
05mm，油份含量低于15ppm.采用冷冻初湿干燥装置。
监测：微正压装置设温度、压力监测仪表和运行状态的信号。
在线检测装置：在线检测物理量：含氢量、温度（远红外）监测氢气浓度范围：0。
1%-2%氢气测点:发电机出线与封闭母线在A、B、C相和中性点的连接处（发电机制造厂提供漏氢检测仪和探头。
封闭母线厂和应与发电机制造厂协调确定并予留探头位置）。
温度测点:在与发电机，主变、厂高变连接处及厂家认为易出现过热处。
低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
高压开关柜型号解读目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的高压开关柜型号列举如下,供大家参考:一 . 型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍① GG-1A（F）系列:l产品型号及含义GG-1A型高压开关柜为固定式GG-1A(F)型防误型高压开关柜（固定式具有防误装置的高压开关柜）l用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
2 结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
具有五种防止误操作的功能：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
② XGN系列l产品型号及含义l用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
l结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
开关室内装有FL(R)N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。
共箱封闭母线技术规范书1 总则和工程概况1.1 总则1.1.1 本技术规范书适用于燃煤发电机组工程配套的共箱封闭母线，它包括共箱封闭母线本体及其附属设备的设计、结构、性能、制造、检验、安装和试验等方面的技术要求。
1.1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出详细规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范书和相关的国际国内标准要求的优质产品及相应服务。
必须满足国家有关安全、环保等强制性标准的要求。
1.1.4 卖方对成套系统和设备（包括附属系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方认可。
1.1.5 本技术规范书所使用的标准若与卖方所执行的标准发生矛盾时，按较严格标准执行。
1.1.7 本技术规范书经买卖双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。
未尽事宜由双方协商解决。
1.1.8 在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
1.1.9卖方提供的共箱封闭母线产品应在国内600MW及以上机组电厂中至少有2年2套的运行业绩。
1.1.10 采用统一的KKS编码标识系统，编码范围包括卖方所供系统、设备、主要部件等。
卖方在设计、制造、运输、安装、试运及项目管理等各个环节使用KKS编码。
设计联络会内容包括协调编码标识使用的规范、完整、统一。
1.2 工程概况本公司位于本市东北约24公里的长江南岸。
一期工程建有4×300MW燃煤机组，于1993年和1994年相继投产。
本期工程拟扩建2×1000MW等级超超临界燃煤机组，一次建成，不考虑再扩建。
第一台机组计划于2010年年底投产，第二台机组计划于2011年上半年投产。
本扩建工程场地在本公司厂区西南围墙、兴港路、徐六泾河及长江大堤所围成的区域内。
交通运输条件良好，公路、内河及港口的交通均较便利。
高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2? 用60*5就可以了.4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm2 63KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm2 80KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的%考虑:25KA/4S系统接地铜母线最小截面积S=260*% =225mm24S系统接地铜母线最小截面积S=330*% =287mm240KA/4S系统接地铜母线最小截面积S=420*% =370mm2???63KA/4S系统接地铜母线最小截面积S=660*% =580mm280KA/4S系统接地铜母线最小截面积S=840*% =730mm2根据工厂配电设计原则，下列部位的母线不需进行母线热效应和动效应校验。
(1)采用熔断器保护，连接于熔断器下侧的母线（限流熔断器除外）。
(2)电压回路内的母线。
(3)变压器容量在1250KVA及以下，电压12KV及以下，不致于因故障而损坏母线的部位。
主要用于非重要用电场所的母线。
(4)不承受热效应和动效应的部位，如避雷器的连接线和封线。
所以,应该保证你方便接线的母线宽度即可.我们PT用30*4.1、在选择导体的截面时，导体的和抗的能力，都是必须要考虑的；设计的人一般是用导体的额定进行选择，用的进行校验；即我们所说的决策的二个方面，一是“最大希望值决策”，二是“最小后悔值校验”；2、2、多数情况下，计算出的导体截面要大于按导体计算的截面，在短路电流比较大的地方尤其是这样；其实这个值也不大的，因为我们常见的系统中，短路电流一般不会超过的，如果超过了，不是没有办法选了，是、、变压器、电缆等都没有办法选了；如果真的短路电流太大了，我们可以通过升高电压来降低电流，特别是短路电流，也可以通过采取等技术措施来降低短路电流；3、3、在本例中，如果选用的是铜质矩形，则热稳定系数取171，短路电流持续时间以3秒计，则根据计算公式：4、能抗20kA的最小导体截面是S=20*√3/171=202（平方毫米），50X4的矩形母线的截面就是200平方毫米，所以这个要求不是难达到的；如果选用50X4或40X5以上的铜母线，都能满足上面200平方毫米的要求。
