高分辨率双侧向和双感应测井联合反演刘振华;成志刚;仵杰【摘要】利用电阻率测井理论和反演技术,建立了高分辨率双侧向(HRDL)和高分辨率双感应(HRDI)测井响应的联合反演算法,对HRDL和HRDI测井曲线进行连续反演.构造不同层厚的地层模型,将联合反演结果和单一HRDL反演以及HRDI反演结果进行了对比,结果表明:联合反演不仅可以同时确定地层真电阻率、侵入深度和侵入带电阻率,而且还可以改善测井反演问题中解的局部收敛性和多解性.对现场HRDL和HRDI测井曲线的联合反演结果也证明了其有效性和可靠性.【期刊名称】《西安石油大学学报（自然科学版）》【年(卷),期】2010(025)006【总页数】5页(P23-27)【关键词】高分辨率双侧向测井;高分辨率双感应测井;联合反演【作者】刘振华;成志刚;仵杰【作者单位】西安石油大学,机械工程学院,陕西,西安,710065;中国石油集团测井有限公司,陕西,西安,710021;西安石油大学,电子工程学院,陕西,西安,710065【正文语种】中文【中图分类】TE12;P631.8受井眼、泥浆侵入和围岩等环境因素的影响,电阻率测井响应一般偏离地层真值.从测井数据反演地层参数是电阻率测井的最终目的.电测井响应的反演属于非线性问题,若测量数据有限,会导致反演结果具有局域收敛性或非惟一性,这增加了测井解释的难度.利用测井数据提高测井解释精度的途径之一是增加测井信息,如使用可以获得多个测井数据的阵列测井仪器,对多个测井响应进行反演[1-4],或在获得目的层段岩心分析资料和试油资料等多种信息后,通过综合分析进行测井解释研究[5].另一途径就是对测量原理不同的仪器测量结果进行联合反演[6-9],联合反演尤其适用于地层模型参数完全相同,只是由于测量仪器原理不同而使测量数据具有不同含义的情况.研究结果表明,测量原理迥异的材料数据可以为联合反演提供互为补充的信息,提高解估计的精度,改善测井反演问题中的多解性[6-9],联合反演是推动反演技术更加实用化的途径之一.基于感应型的双感应测井和基于电流型的双侧向测井是目前测井作业中的必测项目,在传统双侧向测井仪器基础上重新设计的高分辨率双侧向测井仪 (High Resolution Dual Laterolog,HRDL)[10-11]和经过信号处理具有高分辨率的双感应测井仪 (HRD I)[12],均具有足够的纵向分辨率和径向探测深度,解决了原仪器纵向分辨率和径向探测深度不能兼顾的矛盾.目前,HRDL和 HRD I逐渐应用于国内部分油气田.但是,无论是高分辨率双侧向测井反演还是高分辨率双感应测井反演,一般只能进行两参数(侵入带深度 ri和地层真电阻率 Rt)反演,而侵入带电阻率 Rxo通常是由其他更浅探测深度的电阻率测量结果获得.为了提高反演精度,充分利用测井数据,克服单一测井仪器反演的缺陷,建立了HRDL/HRD I联合反演理论模型和相应算法,同时利用HRDL和HRD I的 4个测量数据,进行三参数(Rt、Rxo和 ri)反演.构造不同的理论地层模型验证了模型算法的正确性,对比了单一的 HRDL和单一的HRD I反演结果和联合反演结果的优劣,讨论了目的层厚度变化对反演收敛性、反演精度的影响,最后给出了现场应用实例.HRDL/HRD I联合反演结果不仅有助于提高解估计的精度,缩小解的存在范围,而且还可进行多参数反演,得到较准确的地层电阻率和侵入参数.1 高分辨率双侧向及高分辨率双感应测井响应正演计算图1示意出二维地层模型,在径向上包括井眼(半径 rh、泥浆电阻率 Rm)、侵入带(深度 ri、电阻率Rxo)和原状地层 (电阻率 Rt),纵向则包含 N层 (厚度 h),地层模型关于井轴旋转对称.图1 地层模型1.1 高分辨率双侧向测井(HRDL)仪器响应传统的双侧向测井仪器的纵向分辨率一般为0.6～0.9 m,高分辨率双侧向测井仪器在原双侧向电极系基础上,将主电极分为三部分:中间为测量电极,两侧为短路的主电极,仍属于电流型测量仪器(图 2).与原双侧向测井电极系比较,中间的测量电极M相当于监督电极M1(M1′).工作时,调整屏蔽电极A1(A1′)或A2(A2′)的电流使监督电极M和M1等电位,通过测量M上的电位 U,用下式计算视电阻率式中:K为电极系的仪器常数,IA0和IA0′分别对应主电极A0和A0′发出的电流.将深、浅模式下测量到的电压和电流代入式 (1)就可得到深、浅测井响应, HRDL的纵向分辨率可以达到 0.4 m.图2 高分辨率双侧向测井仪器的电极系对应于图 1的二维非均匀介质模型,在电阻率等于常数的每一个区域中,电位分布函数U(r,z)满足的微分方程为式中:R为地层电阻率.上式的定解条件是在相邻α、β区域的交界面上满足其中,n为交界面的法线.在无穷远边界满足U=0.由于所考虑的地层介质模型在纵向和径向上都不均匀,故采用有限元方法求解上述方程,求出测量电极M的电位U后,代入式(1)可得视电阻率的数值解.1.2 高分辨率双感应测井(HRD I)仪器响应HRD I的仪器结构和传统的双感应测井线圈系相同,通过信号处理改善了深中双感应测井的探测特性,使之具有和高分辨率双侧向测井仪器相同的0.4 m分辨率[8],而感应测井仪器响应的计算则基于电场强度 E所满足的 Helmholtz方程式中:J是电流密度,μ是磁导率,ω是圆频率,α是求解区域的分区数传播常数κ满足式中:ε是介电常数.在区域α和β的边界,电场强度的切向分量满足如下边界条件利用数值模式匹配方法求解以上方程,求出电场强度 E后,可得到感应测井仪器的视电阻率2 联合反演算法对高分辨率双侧向测井和高分辨率双感应测井响应的联合反演,采用的是阻尼最小二乘法,即用具有m个待定参数的正演模型去拟合 k个测井数据值,其数学表达式为式中:Rn表示测井数值,由于HRDL和HRD I共提供4组测量数据,这里的n=1、2、3、4,记R1=R ID和R2= RIM分别代表高分辨率的深、中感应测井值,R3= RLD和R4=RLS分别代表高分辨率的深、浅侧向测井值.式 (8)中函数 F表示正演模型,Rt、Rxo、ri表示待反演的模型参数,Sn表示正演模型中的其他参数.式(8)是非线性方程组,可以在模型的初始猜测处用泰勒级数把右边展开为线性形式把上式写成矩阵形式式中:R =(R ID,R IM,RLD,RLS)T为测井数据,R0=为正演模型预测数据,ε为测井值和预测值之差,P=(Rt,Rxo,ri)T为待反演参数(地层电阻率、侵入电阻率和侵入半径),J为 Jacobi矩阵.式(9)是关于反演参数修正步长δP的线性方程组,相应的阻尼最小二乘解为式中:η为阻尼因子,I0为单位矩阵.由上式求出参数 P的增量δP后,可以得到新的参数把这组新的参数代入正演模型,求出新的差值ε= R-R′以及新的参数增量δP′,由此构成迭代过程,直到满足收敛条件为止.一般地层电测井的视电阻率变化范围可达 2～4个数量级,若不做处理,按前述的迭代流程进行迭代,结果会很不稳定.因此,对这些变化梯度大的量用对数来表示,可以有效增加迭代的稳定性.把现场测井响应值和正演模拟值分别记为 Rman和 Rsan(n = 1,2,3,4),将式 (9)中的电阻率一类的量都换成用对数表示的形式 (变化梯度小的侵入半径不做变换),式(9)变换为令α1=Rt,α2=Rxo,α3=ri,则第 k次迭代时矩阵中各量的变换结果为将变换后的各量代入式 (10),解出δP＊后,可得第 k+1次的迭代结果利用上述方法进行联合反演计算,可以使迭代具有较好的稳定性和收敛性.3 理论地层模型的反演采用构造目的层厚度在 0.4～5.0 m之间变化的理论地层模型计算相应的HRDL和HRD I的测井响应,并对此进行了反演计算,结果如图 3所示.图3(a)示意出具有不同层厚的地层模型,为了研究联合反演算法对不同层厚的适应性,选取层厚分别为0.4、0.6、1.0、1.5、2.0、2.5、3.0、4.0 m和 5.0 m.选取地层真电阻率Rt=5Ω·m,侵入带电阻率Rxo= 20Ω·m,侵入带深度 ri=0.68 m,上下围岩电阻率均为2Ω·m.图3(b)、图 3(c)分别给出高分辨率双侧向测井(HRDL)和高分辨率双感应测井(HRD I)的仪器响应(实线为深侧向或深感应测井响应,虚线为浅侧向或中感应测井响应).正演计算结果表明,无论是 HRDL还是 HRD I,对目的层均有明显响应,分辨率比传统的双感应和双侧向有了明显改善.但是,受侵入的影响,视电阻率都偏离了地层电阻率真值.图3 理论地层模型及正反演计算结果图3(d)分别给出对地层真电阻率的反演结果,其中,实线为联合反演的结果,为便于比较,还给出了仅用高分辨率双侧向测井(HRDL)数据进行反演的结果(图中长虚线)和仅用高分辨率双感应测井(HRD I)数据进行反演的结果 (图中短虚线),单一反演时,把中感应或浅侧向测井数值近似视为侵入带电阻率.从图看出,无论是薄层还是厚层,联合反演均能较好地反映侵入特性,表 1列出联合反演和HRDL、HRD I反演的地层真电阻率相对误差.从表中数据看出,对于1.5 m以上的目的层,联合反演误差在10%以内,比 HRDL和 HRD I单一反演结果的误差明显减小,即使是薄层,联合反演误差也远远低于单一测井数据的反演误差.所以,联合反演明显优于单一测井数据的反演结果,这是联合反演的优点之一.表1 联合反演和 HRDL、HRD I反演的地层真电阻率相对误差层厚H/m 0.4 0.6 1.0 1.5 2.0 2.5 3.0 4.0 5.0联合反演误差/% 45.2 42.8 18.4 10.6 5 3.4 4.4 3.4 3.4 HRDL反演误差/% 376.0 363.0 286.0 263.0 251.0 204.0 180.0 166.0 100.1 HRD I反演误差/% 188.0 106.0 51.4 32.2 13.5 33.6 19.2 14.8 14.2图3(e)是利用联合反演得到的侵入带电阻率,与侵入带电阻率真值(Rxo=20Ω·m)较为接近.联合反演是同时利用了 HRDL和HRD I的 4组测井数据,使同时反演地层真电阻率、侵入带电阻率、侵入带深度 3个参数成为可能.而无论是 HRDL还是HRD I的单一反演,通常利用的是一种仪器的 2组测井数据,只能反演地层真电阻率和侵入带深度 2个参数.所以,联合反演的优点之二是增加了反演的地层信息量.图3(f)中实线为联合反演算法对侵入带深度 ri的反演结果,它和侵入带深度真值(0.68 m)较接近.为便于比较,还给出了 HRDL(图中长虚线)和HRD I(图中短虚线)对ri的反演结果.结果表明,对侵入带深度的联合反演结果也明显优于单一测井数据的反演结果.上面的理论地层模型反演结果验证了本文反演算法的正确性,联合反演精度不仅明显优于单一测井数据的反演结果,而且联合反演还充分利用了测井数据,增加了反演的地层信息量,从两参数反演增加为三参数反演.另外,联合反演的收敛性也优于单一反演的结果.4 现场应用实例对某油田某井 540～590 m井段的高分辨率双侧向和高分辨率双感应测井数据进行了联合反演计算,结果如图 4所示.图 4(a)、图 4(b)分别给出高分辨率双侧向测井(HRDL)和高分辨率双感应测井(HRD I)的现场测井曲线.图 4(c)是对 HRDL和HRD I测井数据进行联合反演得到的地层真电阻率Rt(实线)和侵入带电阻率 Rxo(虚线).反演结果表明,该井段属高侵,侵入带电阻率较高,所以较浅探测深度的测井响应值大于深探测深度的测井响应.图 4(d)则给出联合反演得到的侵入深度,联合反演的结果和测井综合解释结果相吻合.图4 对某油田某井段的 HRDL和 HRD I测井曲线进行联合反演的结果5 结论(1)联合反演把测量原理迥异的测井数据综合起来进行反演,能够利用不同类型测量数据的互补性,从而提高解估计的精度,改善测井反演问题中的多解性,是推动反演技术更加实用化的途径之一.因此联合反演正逐渐得到研究者和现场测井工作者的重视.(2)高分辨率双侧向测井和高分辨率双感应测井联合反演算法,充分利用了不同测井仪器的测量数据,可以同时反演三参数:地层真电阻率、侵入带电阻率和侵入带半径,增加了反演的地层信息量.而单一的双侧向或双感应测井反演,只能进行地层真电阻率和侵入带半径两参数反演.(3)对于实际测井作业及测井解释,在侵入带电阻率未知的情况下,单一的双侧向或双感应测井反演是把其他浅探测仪器的电阻率测量结果近似作为侵入带电阻率,降低了反演精度.联合反演直接把侵入带电阻率作为待反演参量,可以综合利用 4个测井数据进行三参数反演,反演得到的地层电阻率和侵入带电阻率比单一仪器的反演更符合测井响应特性,反演收敛性有明显改善,减小了解估计的分布范围,不失为一种较为合理、有效的反演方法.参考文献:[1] Barger T D,Rosthal R ing a multiarray induction tool to achieve high-resolution logs with minimun environmental effects[C].Presented at the 66th SPE Annual Technical Conference and Exihibition,1991.[2] Smits J W,Dubourg I. Improved resistivity interpretation utilizing a new array laterolog tool and associated inversion processing[C].SPE 49328,1998.[3] 刘振华,张霞.阵列侧向测井响应的多参数反演[J].西安石油大学学报:自然科学版,2005,20(1):30-33.[4] 唐俊.阵列感应测井远程反演处理系统的设计[J].西安石油大学学报:自然科学版,2009,24(4):96-98.[5] 林承焰,薛玖火,王友净.乐安油田草 4块 Es4稠油油藏测井解释模型研究[J].西南石油大学学报:自然科学版,2008,30(4):1-5.[6] Strack K M.Joint inversion of resisitivity logs:limit and possibilities[J].J Pet Tech,1997,49(11):1234-1236.[7] Liu ZH,Lin H.Joint inversion of induction/lateral/Nor mal logs,case studies at Shenli field site,China[J].Journal of Petroleum Science and Engineering,2002,34(1):55-64.[8] 林小兵,刘莉萍,魏力民.川西丰谷地区须四段钙屑砂岩含气储层预测 [J].西南石油大学学报:自然科学版,2007,29(2):82-84.[9] 刘赵明,高杰,孙友国.常规电测井联合反演研究与实际应用[J].测井技术,2003,27(1):16-19.[10]朱军,冯琳伟,李剑浩,等.一种新型的高分辨率双侧向测井方法[J].测井技术,2007,31(2):118-123.[11]朱军,冯琳伟.高分辨率双侧向测井响应数值模拟分析[J].石油地球物理勘探,2007,42(4):457-462.[12]仵杰,龚厚生,庞巨丰,等.一种新的双感应测井信号处理方法研究[J].测井技术,2003,27(1):11-15.。
EILog-05快速与成像测井系统 HRDL5501高分辨率双侧向测井仪使用维修手册中国石油集团测井有限公司EILog-05HRDL5501 高分辨率双侧向测井仪使用维修手册文件代号:存储代号:主题词:资料来源编制钮宏2007.11.30审核标准化提出单位或部门审定批准标记处数更改文件号签字日期职责签字日期目录1 总体描述 (12 安全注意事项 (33 工作原理 (33.1 简介 (33.2 仪器概述 (53.3电子线路的工作原理 (74 仪器的组装与拆卸 (194.1 简介 (194.2 专用工具和设备 (194.3 仪器组装与拆卸过程 (195 仪器故障检测 (265.1 简介 (265.2 各线路板的故障检测 (266 仪器的维修与刻度 (276.1 简介 (276.2 仪器的预防性维修 (286.3 仪器预防性维修检查表 (28 6.4 O圈型号清单 (306.5 仪器探头的刻度 (306.6 专用刻度设备 (317 附图、附表 (321 总体描述1.1 仪器描述双侧向测井仪是常规裸眼井测井项目之一,在油田测井勘探中已得到了广泛的应用。

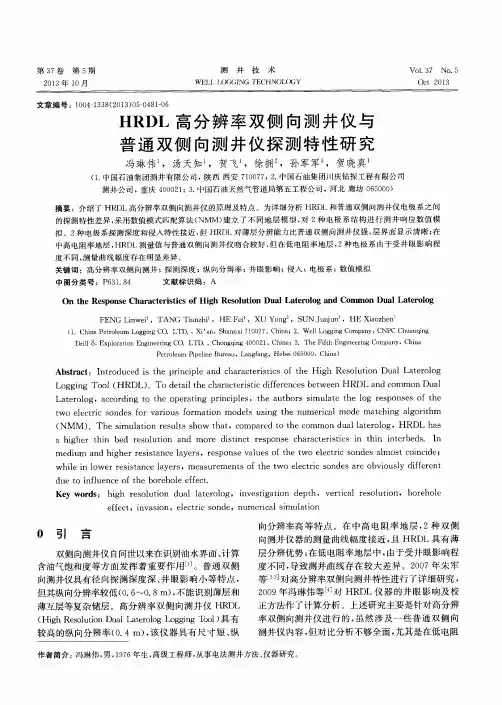

高分辨率双侧向测井仪,是为了保证地层测量和解释评价目标的一致性,针对油田复杂地层等开发的需求,基于传统双侧向测井仪重新设计电极系,将分层能力由原来的0.7m提高到0.4m。
在机械结构和电路设计上采用已有的成熟技术,大幅度降低难度和成本;利用单片机技术和厚膜电路技术提高仪器的可靠性和技术水平。
地面配接系统具有多样灵活特点,形成一种性价比较高的新型双侧向测井仪。
高分辨率双侧向测井仪主要由电子仪、电极系、A2L电极等部分组成。
当高分辨率双侧向测井仪与声波仪器组合时,将声系作为A2L电极。
双侧向测井时,配接井下遥传短节以及加长电极马笼头。
高分辨率双侧向测井仪器的电子仪,其外壳作为A2U电极。
电子仪芯是侧向下井仪电路,电路可分为两部分:公共电路短节和线性电路短节(电子仪下部。

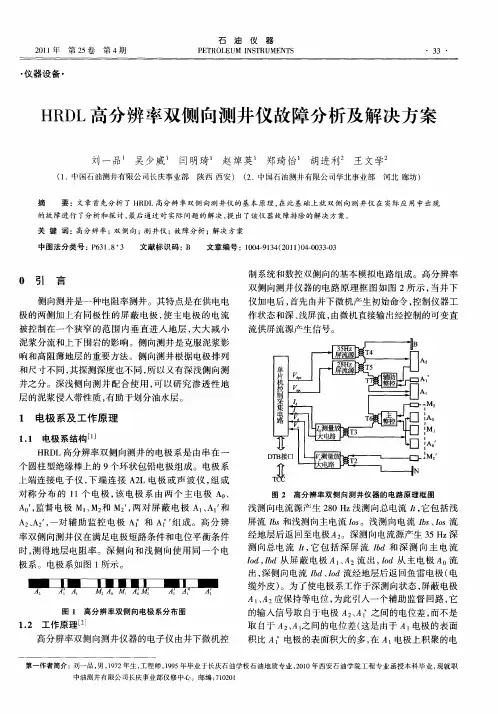

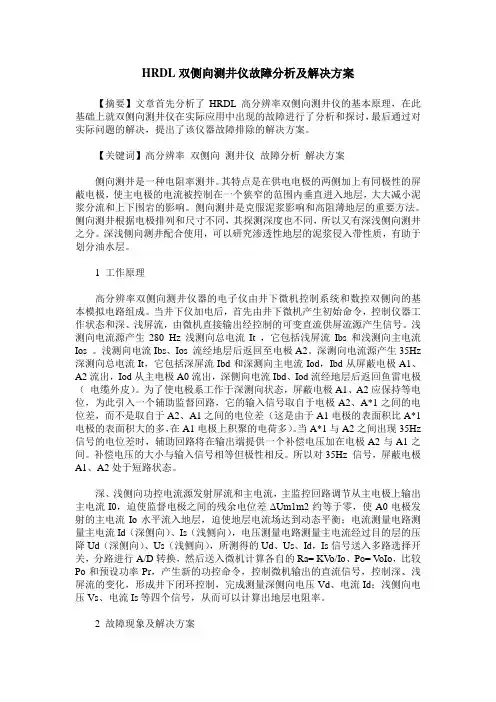

HRDL双侧向测井仪故障分析及解决方案【摘要】文章首先分析了HRDL高分辨率双侧向测井仪的基本原理，在此基础上就双侧向测井仪在实际应用中出现的故障进行了分析和探讨，最后通过对实际问题的解决，提出了该仪器故障排除的解决方案。
【关键词】高分辨率双侧向测井仪故障分析解决方案侧向测井是一种电阻率测井。
其特点是在供电电极的两侧加上有同极性的屏蔽电极，使主电极的电流被控制在一个狭窄的范围内垂直进入地层，大大减小泥浆分流和上下围岩的影响。
侧向测井是克服泥浆影响和高阻薄地层的重要方法。
侧向测井根据电极排列和尺寸不同，其探测深度也不同，所以又有深浅侧向测井之分。
深浅侧向测井配合使用，可以研究渗透性地层的泥浆侵入带性质，有助于划分油水层。
1 工作原理高分辨率双侧向测井仪器的电子仪由井下微机控制系统和数控双侧向的基本模拟电路组成。
当井下仪加电后，首先由井下微机产生初始命令，控制仪器工作状态和深、浅屏流，由微机直接输出经控制的可变直流供屏流源产生信号。
浅测向电流源产生280 Hz浅测向总电流It ，它包括浅屏流Ibs和浅测向主电流Ios 。
浅测向电流Ibs、Ios 流经地层后返回至电极A2。
深测向电流源产生35Hz 深测向总电流It，它包括深屏流Ibd和深测向主电流Iod，Ibd从屏蔽电极A1、A2流出，Iod从主电极A0流出，深侧向电流Ibd、Iod流经地层后返回鱼雷电极（电缆外皮）。
为了使电极系工作于深测向状态，屏蔽电极A1、A2应保持等电位，为此引入一个辅助监督回路，它的输入信号取自于电极A2、A*1之间的电位差，而不是取自于A2、A1之间的电位差（这是由于A1电极的表面积比A*1电极的表面积大的多，在A1电极上积聚的电荷多）。
当A*1与A2之间出现35Hz 信号的电位差时，辅助回路将在输出端提供一个补偿电压加在电极A2与A1之间。
补偿电压的大小与输入信号相等但极性相反。
所以对35Hz 信号，屏蔽电极A1、A2处于短路状态。

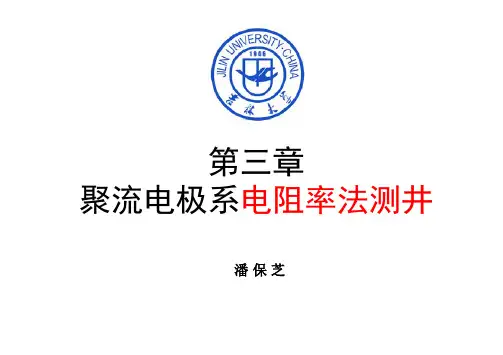

第三章聚流电极系电阻率法测井潘 保 芝第三章聚流电极系电阻率法测井第一节 三电极侧向测井第二节 七电极侧向测井第三节 微侧向测井和邻近侧向测井 第四节 微球形聚焦测井第五节 电阻率成像测井第二节 七电极侧向测井（LL7）• 基本原理• 影响七侧向视电阻率的因素• 七侧向测井视电阻率曲线的形状 • 侧向测井的应用一、基本原理七电极侧向测井的电极系：由七个金属电极组成， 一个主电极A 0 一组屏蔽电极A 1 A 2 对称分布在A 0 两侧 二组电极对称分布在A 0 两侧 M 1 M 2 N 1 N 2 M 1 和M 2 ，N 1 和N 2 及A 1 和A 2 都分别连接 在一起。
A 2A 0M 2 M 1 N 2A 1N 1 主电极屏蔽电极屏蔽电极测量电极测量电极1、七侧向电极系结构一、基本原理A 2A 0M 2 M 1 N 2A 1N 1 主电极屏蔽电极屏蔽电极测量电极测量电极A 2A 0M 2 M 1 N 2A 1N 12、测量原理测量时向主电极A 0 供以恒定的电流I 0， 向A 1 A 2 供与I 0同极性强度可调的电流 I a ，始终保持M 1 N 1 和M 2 N 2 处于相同 的电位； A 0 电流不能经过M 1 N 1 (M 2 N 2)沿井轴方 向通过 A 1 A 2 电流不能经过M 1 N 1 (M 2 N 2)沿井轴 方向通过A 2A 0 M 2 M 1 N 2A 1N 1 IoIaIa一、基本原理3、主电流片主电极电流Io 和三侧向 测井一样，成片状水 平进入地层。
