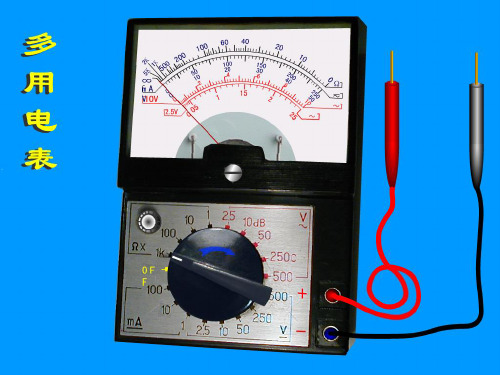

∙多用电表的使用多用电表表盘如图所示1．表盘最上面一排是欧姆档表盘，刻度不均匀。

读数方法：刻度值乘以倍率2．最下面一排对应的是交流电压档表盘，不会考察读数。

3．中间一排是直流电压、直流电流及交流电流档的表盘，总共有50格子，读数方法：偏转格数以最小分度值。

对最小分度为“1” 、“2”的采用“十分之一估读法”，估计数字出现在下一位；对最小分度为“5”的采用“五分之一估读法”， 估计数字出现在同一位。

这样读数记录=刻度完整部分+估计等分数×125⎧⎨⎩最小分度“”或“”的十分之一最小分度“”的五分之一，后部分乘积为0时不能丢，像游标卡、千分尺读数一样要补齐。

例1（2008宁夏新课程卷）右图为一正在测量中的多用电表表盘.（1）如果是用×10Ω档测量电阻，则读数为 Ω。

（2）如果是用直流10 mA 档测量电流，则读数为mA 。

（3）如果是用直流5 V 档测量电压，则读数为V 。

【分析】本题考察多用电表的读数，根据相应档位的最小分度值来读数，注意估读问题。

【解析】（1）电阻刻度“5～10”共5格，最小刻度是2，采用“十分之一估读法”，故读作“6±（0～1）×0.2”，再乘以档位的倍率10，即59～61Ω，标答60Ω；（2）用10 mA 档测量电流，每格刻度为0.2mA ，采用“十分之一估读法”，读数为7mA+（8～9）×0.02mA=7.16～7.18mA（3）用直流5 V 档测量电压，每格刻度为0.1V ，采用“十分之一估读法”，读数为3.5 V +（8～9）×0.01V=3.58～3.59 V 。

【答案】(1)60 ；(2)7.18 ；(3)3.59。

一、多用电表的读数【总结】对最小分度为“1” 、“2”的采用“十分之一估读法”，估计数字出现在下一位；对最小分度为“5”的采用“五分之一估读法”， 估计数字出现在同一位。

1．短接调零：红黑表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处。

多用电表的读数方法总结
1. 直接读数法：直接读取电表上的数字，与前一次的读数相减得到电量消耗量。

2. 相邻数相减法：将当前读数与上一次读数相减得到电量消耗量，可以避免一些误差。

3. 区间累加法：将用电时间分为若干个时间段，每个时间段的电量消耗量加起来得到总的用电量。

4. 区间平均法：将用电时间分为若干个时间段，每个时间段的电量消耗量求平均数后再相加得到总的用电量。

5. 峰谷平均法：将用电时间分为峰时段、谷时段和平时段，对应不同的电价，分别计算电量消耗量后相加得到总的用电量。

6. 统计方法：通过统计所有用户的电量消耗情况，进行分析和比较得到相应的用电量。

多用电表读数规则（电流档电压档欧姆档）1.答案：注意选择合适的刻度盘进行读数，最上面的刻度右侧有“电阻单位”的符号，是用来测电阻读取数值的，所以（1）读数为6，乘以倍率10，故最终数值为60欧；（2）电压和电流值的刻度盘都以中间刻度盘读取，但下面对应的三组数值是对应不同量程的电压或电流提供方便时使用的，即以量程为准确定最小分度值再进行读数，10mA量程时，以三组数据中最下在一组比较方便，读数为7.2mA;5V量程测电压时，用中间一组数据较方便，读数为3.6V注：要从最高档测量，再降档，否则可能烧毁表。

（1）测电阻：万用表刻度盘面上一般标有3~4组刻度线，一般最上面的是欧姆档的，欧姆档的刻度线不是从左到右读得，而是从右到左0、1、2、3、4、5、10……无穷大（这是倍率）。

选好档位，用表笔分别连接电阻的两端，等指针不动了读倍率，用档位乘以倍率，就可以得到阻值了。

实验室用多用电表（2）测电流：如用“直流10mA档测量电流”中的10mA 去除以250mA（电流最大那个标250MM的）乘以图中所表示的数字（用“直流1mA档测量电流”档看（0—250）“直流100mA档测量电流”的看中间的，“直流10mA档测量电流看”的看最下的）。

测电压也一样。

（3）注意事项：所有电表的使用，还有一个要求：选择合理的档次，致使指针停留在表盘刻度的“1\3---2\3”之间。

这不是一个严格要求，但确必须考虑这个“原则”。

电压表、电流表是要估读的。

仪器里游标卡尺、弹簧秤、秒表、天平、多用电表欧姆档是不估读的。

估读是由于被测量数值介于测量工具最小分度值之间某位置而进行估读的。

如游标卡尺/秒表/打点时器等不存在这种情况，故不需要估读；而长度测量，电流/电压/电阻的测量、质量的测量等均存在上述问题，所以需要估读。

通过用的测量仪器，十进制的如刻度尺每1cm间划分为10个分度，每个分度值为1mm；千分尺的可动刻度部分，每十个刻度标记一个数字，每个小分度为0.01mm;是否估读与最小分度值是多少没有关系，估读在习惯上以最小分度值的十分之一为单位进行估读，如最小分度值为2，则估读时，先把最小分度划分为十份，估测待测部分占几份，再乘以最小分度值，即为估读部分。

多用电表读数规则（电流档电压档欧姆档）1.答案：注意选择合适的刻度盘进行读数，最上面的刻度右侧有“电阻单位”的符号，是用来测电阻读取数值的，所以（1）读数为6，乘以倍率10，故最终数值为60欧；（2）电压和电流值的刻度盘都以中间刻度盘读取，但下面对应的三组数值是对应不同量程的电压或电流提供方便时使用的，即以量程为准确定最小分度值再进行读数，10mA量程时，以三组数据中最下在一组比较方便，读数为7.2mA;5V量程测电压时，用中间一组数据较方便，读数为3.6V注：要从最高档测量，再降档，否则可能烧毁表。

（1）测电阻：万用表刻度盘面上一般标有3~4组刻度线，一般最上面的是欧姆档的，欧姆档的刻度线不是从左到右读得，而是从右到左0、1、2、3、4、5、10……无穷大（这是倍率）。

选好档位，用表笔分别连接电阻的两端，等指针不动了读倍率，用档位乘以倍率，就可以得到阻值了。

实验室用多用电表（2）测电流：如用“直流10mA档测量电流”中的10mA 去除以250mA（电流最大那个标250MM的）乘以图中所表示的数字（用“直流1mA档测量电流”档看（0—250）“直流100mA档测量电流”的看中间的，“直流10mA档测量电流看”的看最下的）。

测电压也一样。

（3）注意事项：所有电表的使用，还有一个要求：选择合理的档次，致使指针停留在表盘刻度的“1\3---2\3”之间。

这不是一个严格要求，但确必须考虑这个“原则”。

电压表、电流表是要估读的。

仪器里游标卡尺、弹簧秤、秒表、天平、多用电表欧姆档是不估读的。

估读是由于被测量数值介于测量工具最小分度值之间某位置而进行估读的。

如游标卡尺/秒表/打点时器等不存在这种情况，故不需要估读；而长度测量，电流/电压/电阻的测量、质量的测量等均存在上述问题，所以需要估读。

通过用的测量仪器，十进制的如刻度尺每1cm间划分为10个分度，每个分度值为1mm；千分尺的可动刻度部分，每十个刻度标记一个数字，每个小分度为0.01mm;是否估读与最小分度值是多少没有关系，估读在习惯上以最小分度值的十分之一为单位进行估读，如最小分度值为2，则估读时，先把最小分度划分为十份，估测待测部分占几份，再乘以最小分度值，即为估读部分。

1.答案：注意选择合适的刻度盘进行读数，最上面的刻度右侧有“电阻单位”的符号，是用来测电阻读取数值的，所以（1）读数为6，乘以倍率10，故最终数值为60欧；（2）电压和电流值的刻度盘都以中间刻度盘读取，但下面对应的三组数值是对应不同量程的电压或电流提供方便时使用的，即以量程为准确定最小分度值再进行读数，10mA量程时，以三组数据中最下在一组比较方便，读数为7.2mA;5V量程测电压时，用中间一组数据较方便，读数为3.6V注：要从最高档测量，再降档，否则可能烧毁表。

（1）测电阻：万用表刻度盘面上一般标有3~4组刻度线，一般最上面的是欧姆档的，欧姆档的刻度线不是从左到右读得，而是从右到左0、1、2、3、4、5、10……无穷大（这是倍率）。

选好档位，用表笔分别连接电阻的两端，等指针不动了读倍率，用档位乘以倍率，就可以得到阻值了。

实验室用多用电表（2）测电流：如用“直流10mA档测量电流”中的10mA 去除以250mA（电流最大那个标250MM的）乘以图中所表示的数字（用“直流1mA档测量电流”档看（0—250）“直流100mA档测量电流”的看中间的，“直流10mA档测量电流看”的看最下的）。

测电压也一样。

（3）注意事项：所有电表的使用，还有一个要求：选择合理的档次，致使指针停留在表盘刻度的“1\3---2\3”之间。

这不是一个严格要求，但确必须考虑这个“原则”。

电压表、电流表是要估读的。

仪器里游标卡尺、弹簧秤、秒表、天平、多用电表欧姆档是不估读的。

估读是由于被测量数值介于测量工具最小分度值之间某位置而进行估读的。

如游标卡尺/秒表/打点时器等不存在这种情况，故不需要估读；而长度测量，电流/电压/电阻的测量、质量的测量等均存在上述问题，所以需要估读。

通过用的测量仪器，十进制的如刻度尺每1cm间划分为10个分度，每个分度值为1mm；千分尺的可动刻度部分，每十个刻度标记一个数字，每个小分度为0.01mm;是否估读与最小分度值是多少没有关系，估读在习惯上以最小分度值的十分之一为单位进行估读，如最小分度值为2，则估读时，先把最小分度划分为十份，估测待测部分占几份，再乘以最小分度值，即为估读部分。
