环保型化学镀亚光镍水的操作工艺流程

化学镀镍工艺化学镀镍机理：1)原子氢析出机理。

原子氢析出机理是1946年提出的，核心是还原镍的物质是原子氢，其反应过程如下：H2P02-+H20→HP032-+H++2HNi2++2H→Ni+2H+H2P02-+H++H→2H20+P2H→H2水和次磷酸根反应产生了吸附在催化表面上的原子氢，吸附氢在催化表面上还原镍离子。

同时，吸附氢在催化表面上也产生磷的还原过程。

原子态的氢相互结合也析出氢气。

2）电子还原机理(电化学理论)电子还原机理反应过程如下：H2P02-+H20→HP032-+H++2eNi2++2e→NiH2P02-+2H++e→2H20+P2H++2e→H2酸性溶液中，次磷酸根与水反应产生的电子使镍离子还原成金属镍。

在此过程中电子也同时使少部分磷得到还原。

3）正负氢离子机理。

该理论最大特点在于，次磷酸根离子与磷相连的氢离解产生还原性非常强的负氢离子，还原镍离子、次磷酸根后自身分解为氢气。

H2P02-+H20→HP032-+H++H-Ni2++2H-→Ni+H2H2P02-+2H++H-→2H20+P +1/2H2H-+H+→H2分析上述机理，可以发现核心在于次磷酸根的P-H键。

次磷酸根的空间结构是以磷为中心的空间四面体。

空间四面体的4个角顶分别被氧原子和氢原子占据，其分子结构式为：各种化学镀镍反应机理中共同点是P-H键的断裂。

P-H键吸附在金属镍表面的活性点上，在镍的催化作用下，P-H键发生断裂。

如果次磷酸根的两个P-H键同时被吸附在镍表面的活性点上，键的断裂难以发生，只会造成亚磷酸盐缓慢生成。

对于P-H键断裂后，P-H间共用电子对的去向，各种理论具有不同的解释。

如电子在磷、氢之间平均分配，这就是原子氢析出理论；如果电子都转移至氢，则属于正负氢理论；而电子还原机理则认为电子自由游离出来参与还原反应。

因此，可以根据化学镀镍机理的核心对各种宏观工艺问题进行分析解释。

化学镀镍工艺过程化学镀镍前处理工艺一：除油：（1）有机溶剂除油常用溶剂有：三氯乙烯、四氯乙烯、三氯乙烷（2）碱性除油常用的碱：氢氧化钠、碳酸钠、磷酸三钠、乳化剂和表面活性剂（3）电化学除油阴极除油、阳极除油、交替电解除油二：酸洗（1）化学酸洗盐酸、硫酸、硝酸、磷酸（2）电解酸洗在酸的溶液中采用阴极、阳极，阳极阴极联合（PR）电解酸洗比单纯得浸蚀酸洗速率快，特别是溶液除去那些附着紧密的氧化皮，而且允许酸的浓度有较大变化三：镀液组成以次磷酸盐为还原剂的酸性化学镀镍液溶液组成及其作用1:镍盐最常用的镍盐有硫酸镍和氯化镍，硫酸镍价格低廉，容易制成纯度较高的产品，别人为是镍盐的最佳选择次磷酸镍是镍离子的最理想的来源镀液中镍离子浓度不宜过高，镍液中镍离子过多会降低镀液的稳定性，容易形成粗糙的镀层镍离子浓度较低时，速率随浓度升高而上升，达到一定浓度后速度不再改变。

化学镀工艺流程化学镀是一种在无电流通过的情况下，金属离子在同一溶液中还原剂的作用下通过可控制的氧化还原反应在具有催化表面(催化剂一般为钯、银等贵金属离子)的镀件上还原成金属，从而在镀件表面上获得金属沉积层的过程，也称自催化镀或无电镀。

化学镀最突出的优点是无论镀件多么复杂,只要溶液能深入的地方即可获得厚度均匀的镀层,且很容易控制镀层厚度。

与电镀相比，化学镀具有镀层厚度均匀、针孔少、不需直流电源设备、能在非导体上沉积和具有某些特殊性能等特点；但化学镀镀层质量不很好，厚度上不去，且可镀的品种不多，故主要用于不适于电镀的特殊场合。

近年来, 化学镀技术得到了越来越广泛的应用，在各种非金属纤维、微球、微粉等粉体材料上施镀成为研究的热点之一；用化学镀方法可以在非金属纤维、微球、微粉镀件表面获得完整的非常薄而均匀的金属或合金层，而且镀层厚度可根据需要确定。

这种金属化了的非金属纤维、微球、微粉镀件具有良好的导电性，作为填料混入塑料时能获得较好的防静电性能及电磁屏蔽性能,有可能部分取代金属粉用于电磁波吸收或电磁屏蔽材料。

美国国际斯坦福研究所采用在高聚物基体上化学镀铜来研制红外吸收材料。

毛倩瑾等采用化学镀的方法对空心微珠进行表面金属化改性研究,发现改性后的空心微珠具有较好的吸波性能，可用于微波吸收材料、轻质磁性材料等领域。

化学镀所需仪器:电热恒温水浴锅；8522型恒温磁力搅拌器控温搅拌；增力电动搅拌机。

化学镀工艺流程：机械粗化→化学除油→水洗→化学粗化→水洗→敏化→水洗→活化→水洗→解胶→水洗→化学镀→水洗→干燥→镀层后处理。

1化学镀预处理需进行化学镀的镀件一般不溶于水或者难溶于水。

化学镀工艺的关键在于预处理，预处理的目的是使镀件表面生成具有显著催化活性效果的金属粒子，这样才能最终在基体表面沉积金属镀层。

由于镀件微观表面凸凹不平,必须进行严格的镀前预处理,否则易造成镀层不均匀、密着性差,甚至难于施镀的后果。

1.1化学除油镀件材料在存放、运输过程中难免沾有油污，为保证预处理效果，必须首先进行除油处理，去除其表面污物，增加基体表面的亲水性，以确保基体表面能均匀的进行金属表面活化。

化学镀镍一般工艺精品资料化学镀镍一般工艺在化学镀镍前，金属制品表面前处理包括：研磨抛光、除油、除锈、活化等过程，化学镀镍中经常使用的金属前处理方法与电镀工艺中的类似。

研磨、抛光等物理方法，我们不做讨论。

下面主要介绍一些化学处理方法。

1、除油除油方法可分为有机溶剂除油、化学除油。

有机溶剂除油的特点是除油速度快，不腐蚀金属，但除油不彻底，需用化学法或电化学方法进行补充除油，常用的有机溶剂有：汽油、煤油、苯类、酮类、某些氯化烷烃及烯烃。

有机溶剂除油还有一个优点即经除油后的溶剂还可回收再利用。

有机溶剂一般属易燃品，使用时要格外小心。

化学除油是利用碱溶液的皂化作用和表面活性物质对非皂化性油脂的乳化作用，除去工件表面上的各种油污的。

化学除油的温度通常取在60-80度之间，工件除油效果一般为目测，即工件表面能完全被水润湿就是油污完全除尽的标志。

一般的除油液由氢氧化钠、碳酸钠、磷酸三钠、水玻璃、乳化剂等组成。

电化学除油分阴极除油和阳极除油，在相同的电流下，阴极除油产生的氢气比阳极除油产生的氧气多一倍，气泡小而密，乳化能力大，除油效果更好。

但容易造成工件氢脆和杂质在阴极析出的现象。

阳极除油虽没有这些缺点但可能造成工件表面氧化和溶解。

目前常用正负极交换的化学除油法。

电化学除油液配方与化学除油的配方相似。

2 、除锈除锈方法有机械法、化学法和电化学法。

机械法除锈是对工件表面进行喷砂、研磨、滚光或擦光等机械处理，在工件表面得到整平的同时除去表面锈层。

化学法除锈是用酸或碱溶液对金属制品进行强浸蚀处理使制品表面的锈层通过化学作用和浸蚀过程所产生氢气泡的机械剥离作用而除去。

电化学除锈是在酸或碱溶液中对金属制品进行阴极或阳极处理除去锈层。

阳极除锈是化学溶解、电化学溶解和电极反应析出的氧气泡的机械剥离作用而去除。

阴极除锈是化学溶解和阴极析出氢气的机械剥离作用而去除。

用于化学镀镍前处理除锈工艺基本与电镀的除锈工艺相同。

3 、活化活化是使零件能获得充分活化的表面，这种酸蚀对于不同材质的零件所用的酸液是不同的。

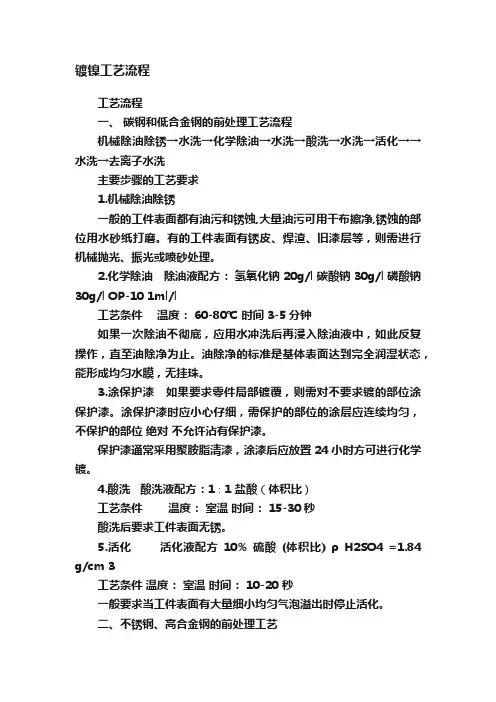

镀镍工艺流程工艺流程一、碳钢和低合金钢的前处理工艺流程机械除油除锈→水洗→化学除油→水洗→酸洗→水洗→活化→→水洗→去离子水洗主要步骤的工艺要求1.机械除油除锈一般的工件表面都有油污和锈蚀,大量油污可用干布擦净,锈蚀的部位用水砂纸打磨。

有的工件表面有锈皮、焊渣、旧漆层等，则需进行机械抛光、振光或喷砂处理。

2.化学除油除油液配方：氢氧化钠 20g/l 碳酸钠 30g/l 磷酸钠30g/l OP-10 1ml/l工艺条件温度： 60-80℃时间 3-5分钟如果一次除油不彻底，应用水冲洗后再浸入除油液中，如此反复操作，直至油除净为止。

油除净的标准是基体表面达到完全润湿状态，能形成均匀水膜，无挂珠。

3.涂保护漆如果要求零件局部镀覆，则需对不要求镀的部位涂保护漆。

涂保护漆时应小心仔细，需保护的部位的涂层应连续均匀，不保护的部位绝对不允许沾有保护漆。

保护漆通常采用聚胺脂清漆，涂漆后应放置24小时方可进行化学镀。

4.酸洗酸洗液配方：1∶1 盐酸（体积比）工艺条件温度：室温时间： 15-30秒酸洗后要求工件表面无锈。

5.活化活化液配方10% 硫酸(体积比) ρH2SO4 =1.84 g/cm 3工艺条件温度：室温时间： 10-20 秒一般要求当工件表面有大量细小均匀气泡溢出时停止活化。

二、不锈钢、高合金钢的前处理工艺由于不锈钢和高镍、铬含量合金钢的表面上有一层钝化膜，若按常规钢铁件表面预处理的方式进行前处理，化学镀层的结合强度很差，很难保证结合力。

所以在一般除油后要附加在浓酸中进行阳极处理，以改善镀层的结合强度。

为可靠起见，还可以进行预镀镍，进行活化。

常见工艺如下：化学除油→热水清洗→冷水清洗→电解清洗→二次除油→热水清洗→冷水清洗→电解清洗→预镀镍活化→冷水清洗→去离子水洗工艺配方及工艺说明化学除油：与普通钢铁件除油配方相同，60-80℃；热水清洗：60-80℃，约2分钟；冷水清洗：两次逆流漂洗或喷淋清洗，室温，约2分钟；电解清洗：碱性脱脂液配方可与上面的化学除油液配方相同，阳极电流密度为30-55安培/平方分米，15-30秒；预镀镍：闪镀液配方为： 6水氯化镍240克/升，盐酸（30-33%）320ml/L，阳极为镍板，工件阴极，电流密度，3.5-7.5安培/平方分米，2-4分钟；化学镀镍工艺——镀前处理需知化学镀镍的对象是具体的工件，进厂待镀的工件状况，包括工件材质、制造或维护方法，工件尺寸和最终使用情况是不同的；因此前处理方法应有所不同。

环保型化学镀镍钨合金水（碱性）一、产品编号：Q/YS.602-6（贻顺牌）二、产品特点：该化学镀镍水适用于铁件、钢件、模具钢、锌合金、浸锌处理后的铝合金及铜合金表面镀镍钨合金层。

本产品无毒、环保。

不需电镀设备，只需恒温装置。

镀层是光亮的镍磷合金层，耐蚀性，耐磨性，结合力都佳。

镀液稳定性强，寿命超过12个周期。

本品不仅适用于金属表面镀镍钨（如：铁，不锈钢，铝，铜等等），同样适用于非金属表面镀镍。

比如：陶瓷镀镍、玻璃镀镍、金刚石镀镍、碳片镀镍、塑料镀镍、树脂镀镍等等。

槽液维护简单，成本低，不需要电镀设备。

镍钨镀层经过250℃热处理之后，硬度可增加到1200HV以上三、产品组成：该产品由A、B、C、D四剂组成，A和B按比例1：2开缸，以A和C按比例1：1添加，作为中间补充剂。

四、开缸药剂的配制及使用方法：①用A剂与B剂与D剂加水配兑，配兑比例为A：B：D：水=1:2:1:6②用纯净水把镀槽清洗干净，然后在槽内加入槽容积一半大小的纯净水。

③先将B剂按比例加入到槽内搅拌均匀，在搅拌的同时缓缓加入A剂和D剂。

④搅拌均匀后测试镀液PH值，用10%的氨水调节PH值到8.5-9.0。

⑤加入去离子水到规定的体积.⑥加热镀液将镀液温度稳定在85℃-90℃.五、操作工艺流程：①工件前处理:前处理对镀层质量至关重要,要使镀前的工件表面无污染，并且是处于活化状态，此过程主要有：除油，除锈，抛光，水洗。

②酸洗活化：用酸洗活化剂浸泡工件2-3分钟，再水洗干净。

③用热的去离子水冲洗工件，使工件升温，以避免下一步施镀时，冷工件吸收镀液热量而降温，导致停镀。

④按照0.5-1.5dm2/升的装载比分散地吊挂在镀液中，控制镀液温度在80℃-85℃，使用时间＞5分钟，具体视厚度而定。

⑤施镀过程中要有适度的轻搅拌，使温度及镀液分布均匀，从而保证化学镀镍的稳定进行，和镀层的一致性。

同时，要对镀液进行循环过滤。

滤网：孔径1-8微米，耐100摄氏度，耐酸。

化学镀镍工艺流程化学镀镍方程式精品文档，仅供参考化学镀镍工艺流程化学镀镍方程式化学镍金又叫沉镍金，业界常称为无电镍金(Electroless Nickel Immersion Gold)又称为沉镍浸金。

下面是本站为大家带来的化学镀镍工艺流程，希望能帮助到大家!化学镀镍工艺流程1、基本步骤脱脂→水洗→中和→水洗→微蚀→水洗→预浸→钯活化→吹气搅拌水洗→无电镍→热水洗→ 无电金→回收水洗→后处理水洗→干燥2、无电镍A. 一般无电镍分为置换式与自我催化式其配方极多，但不论何者仍以高温镀层质量较佳B. 一般常用镍盐为氯化镍(Nickel Chloride)C. 一般常用还原剂有次磷酸盐类(Hypophosphite)/甲醛(Formaldehyde)/联氨(Hydrazine)/硼氩化合物(Borohydride)/硼氢化合物(Amine Borane)D. 螯合剂以柠檬酸盐(Citrate)最常见。

E. 槽液酸碱度需调整控制，传统使用氨水(Amonia)，也有配方使用三乙醇氨(Triethanol Amine)，除可调整PH 及比氨水在高温下稳定，同时具有与柠檬酸钠结合共为镍金属螯合剂，使镍可顺利有效地沉积于镀件上。

F. 选用次磷二氢钠除了可降低污染问题，其所含磷对镀层质量也有极大影率。

G. 此为化学镍槽其中一种配方。

配方特性分析：a. PH值影响：PH低于8会有混浊现像发生，PH高于10会有分解发生，对磷含量及沉积速率及磷含量并无明显影响。

b.温度影响：温度影响析出速率很大，低于70°C 反应缓慢，高于95°C速率快而无法控制.90°C最佳。

化学镀工艺流程化学镀是一种在无电流通过的情况下,金属离子在同一溶液中还原剂的作用下通过可控制的氧化还原反应在具有催化表面(催化剂一般为钯、银等贵金属离子的镀件上还原成金属,从而在镀件表面上获得金属沉积层的过程,也称自催化镀或无电镀。

化学镀最突出的优点是无论镀件多么复杂,只要溶液能深入的地方即可获得厚度均匀的镀层,且很容易控制镀层厚度。

与电镀相比,化学镀具有镀层厚度均匀、针孔少、不需直流电源设备、能在非导体上沉积和具有某些特殊性能等特点;但化学镀镀层质量不很好,厚度上不去,且可镀的品种不多,故主要用于不适于电镀的特殊场合。

近年来, 化学镀技术得到了越来越广泛的应用,在各种非金属纤维、微球、微粉等粉体材料上施镀成为研究的热点之一;用化学镀方法可以在非金属纤维、微球、微粉镀件表面获得完整的非常薄而均匀的金属或合金层,而且镀层厚度可根据需要确定。

这种金属化了的非金属纤维、微球、微粉镀件具有良好的导电性,作为填料混入塑料时能获得较好的防静电性能及电磁屏蔽性能,有可能部分取代金属粉用于电磁波吸收或电磁屏蔽材料。

美国国际斯坦福研究所采用在高聚物基体上化学镀铜来研制红外吸收材料。

毛倩瑾等采用化学镀的方法对空心微珠进行表面金属化改性研究,发现改性后的空心微珠具有较好的吸波性能,可用于微波吸收材料、轻质磁性材料等领域。

化学镀所需仪器:电热恒温水浴锅;8522型恒温磁力搅拌器控温搅拌;增力电动搅拌机。

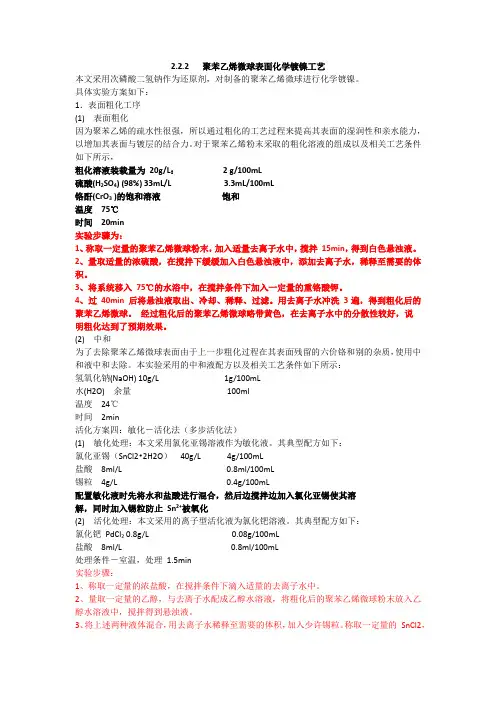

化学镀工艺流程:机械粗化→化学除油→水洗→化学粗化→水洗→敏化→水洗→活化→水洗→解胶→水洗→化学镀→水洗→干燥→镀层后处理。

1化学镀预处理需进行化学镀的镀件一般不溶于水或者难溶于水。

化学镀工艺的关键在于预处理,预处理的目的是使镀件表面生成具有显著催化活性效果的金属粒子,这样才能最终在基体表面沉积金属镀层。

由于镀件微观表面凸凹不平,必须进行严格的镀前预处理,否则易造成镀层不均匀、密着性差,甚至难于施镀的后果。

1.1化学除油镀件材料在存放、运输过程中难免沾有油污,为保证预处理效果,必须首先进行除油处理,去除其表面污物,增加基体表面的亲水性,以确保基体表面能均匀的进行金属表面活化。
