人工顶管专项施工方案一、施工准备(一)技术准备1、组织现场施工人员学习,审查施工图纸和进行各专业图纸会审,进行设计要求和施工技术交底。
2、编制好顶管施工工艺卡,做好顶管施工人员的再培训工作。
3、绘制临时工程及施工非标准设备工具图纸。
(二)工作坑位置的选定顶管工作坑是顶管施工时在现场设置的临时性设施,选择工作坑的位置还应考虑以下原则:1、有可利用的坑壁原状土作后背;2、工作坑处应便于排水、出土和运输,并具备有堆放少量管材及暂存土的场地;3、工作坑尽量远离建筑物;(三)工作坑设计:工作坑的尺寸应根据施工方法和设备尺寸,按实际布置的情况确定,同时要考虑工作坑设置的使用功能(单向顶、多向顶等)的因素。
一般开挖工作坑,其底部的平面尺寸应根据管径大小、管节长度、操作设备、出土方式及后背长度等不情况而定。
1、工作坑的尺寸计算:矩形工作坑的底部尺寸一般可按下式计算其宽度(B)与长(L):B=D1+2b+2C式中 B ——工作坑的底部开挖宽度(m);D1——管外径(m);b ——管两侧操作空间(m),一般为每侧0.8~1.6m;C ——撑板厚度(m),一般采用0.2m。
B=1.8+2×0.9+2×0.2=4.0mL=L1+L2+L3+L4+L5式中 L ——工作坑的底部开挖长度(m)L1 ——管节长度(m);L2 ——顶镐机长度(m);L3 ——出土工作间长度(m);L4 ——后背墙的厚度(m);L5 ——稳管时,已顶进的管节留在导轨上的最小长度(m),一般为0.3m~0.6m。
L=2.5+1.2+1.4+0.6+0.3=6.0m经计算芙蓉西路南段顶管工作坑w1开挖尺寸为:6×6m;工作坑w3、w5、w7、w9开挖尺寸为:4×6m;接收井w2、w4、w6、w8开挖尺寸为:4×4m。
2、工作坑的基础采用混凝土基础,基础厚度为30厘米,强度等级为C20。
浇筑宽度较枕木长50 cm。
顶管施工及支护专项方案一、工程概况。
咱这个工程啊,有这么个顶管施工的活儿。
具体位置就在[具体地点],就像在这个地方开个地下小隧道似的。
这管道的直径呢,是[X]米,总共要顶进[X]米的距离。
周围的环境啊,有点复杂,就像一个热闹的大杂烩。
一边是些老旧的建筑物,跟老爷爷似的颤颤巍巍的,可不能把它们给弄倒喽;另一边还有些地下管线,就像地下的蜘蛛网一样密密麻麻的,可不能随便就给捅破了。
二、顶管施工方案。
# (一)施工工艺流程。
1. 先得把施工场地给整好喽,就像收拾自己家院子一样,得干净、整齐。
把那些没用的东西都清理掉,然后根据设计要求,把顶管的工作井和接收井的位置给确定好。
这就好比给我们的小隧道确定好进出口一样。
2. 接下来就是挖井啦。
这可不是随便挖挖就行的,要按照规定的尺寸和深度,就像挖宝藏一样小心翼翼的。
挖好之后呢,还要把井壁给加固好,就像给井穿上一层坚固的铠甲,防止它塌方。
3. 井弄好之后,就开始准备顶管设备了。
这设备就像我们的得力助手,有顶进机、千斤顶等好多家伙事儿。
把它们都安装好,调试好,确保每个都能正常工作,就像让一群士兵都精神抖擞地准备战斗一样。
4. 然后就开始顶进啦。
顶进机在前面像个小鼹鼠一样慢慢往前钻,后面的千斤顶就像大力士一样推着管道跟着往前走。
这个过程中,要时刻注意顶进的方向和速度,可不能像没头的苍蝇一样乱撞,得沿着我们设计好的路线走。
5. 在顶进的同时,还要注意出土的情况。
就像小鼹鼠挖洞要把土运出去一样,我们也要把顶管过程中产生的土给运走。
这出土的速度还得和顶进的速度相匹配,不然就会出乱子。
6. 当顶管到达接收井的时候,就像小鼹鼠成功挖到了出口一样,这就算是大功告成了。
然后再进行一些后续的清理和连接工作,把管道给接好,让它能够正常使用。
# (二)施工技术措施。
1. 顶进机选型。
根据地质情况来选择合适的顶进机。
咱这地底下的土啊,就像不同口味的蛋糕一样,有软的、硬的、还有夹杂着石头的。

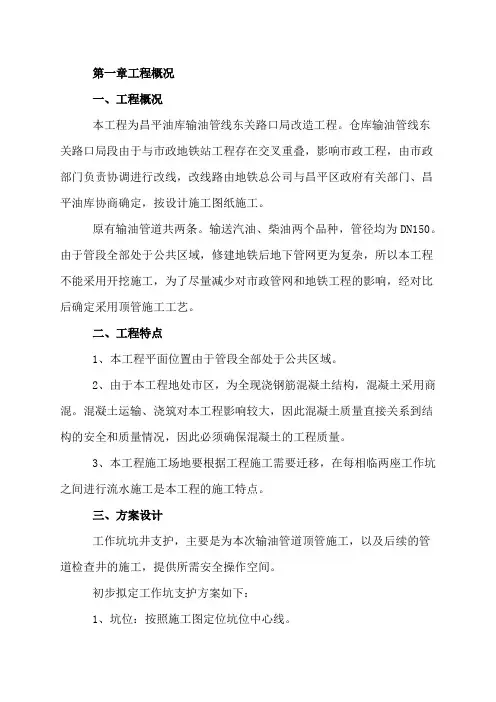

第一章工程概况一、工程概况本工程为昌平油库输油管线东关路口局改造工程。
仓库输油管线东关路口局段由于与市政地铁站工程存在交叉重叠,影响市政工程,由市政部门负责协调进行改线,改线路由地铁总公司与昌平区政府有关部门、昌平油库协商确定,按设计施工图纸施工。
原有输油管道共两条。
输送汽油、柴油两个品种,管径均为DN150。
由于管段全部处于公共区域,修建地铁后地下管网更为复杂,所以本工程不能采用开挖施工,为了尽量减少对市政管网和地铁工程的影响,经对比后确定采用顶管施工工艺。
二、工程特点1、本工程平面位置由于管段全部处于公共区域。
2、由于本工程地处市区,为全现浇钢筋混凝土结构,混凝土采用商混。
混凝土运输、浇筑对本工程影响较大,因此混凝土质量直接关系到结构的安全和质量情况,因此必须确保混凝土的工程质量。
3、本工程施工场地要根据工程施工需要迁移,在每相临两座工作坑之间进行流水施工是本工程的施工特点。
三、方案设计工作坑坑井支护,主要是为本次输油管道顶管施工,以及后续的管道检查井的施工,提供所需安全操作空间。
初步拟定工作坑支护方案如下:1、坑位:按照施工图定位坑位中心线。
2、结构:钢筋(格栅)、喷射混凝土支护:混凝土:C30;网构钢架、主体钢筋:HRB335;钢筋网:HPB235(Q235);第二章施工方案第一节主要工序施工方法根据本项目设计特点及现场具体情况,本着有效、实用、经济的原则,拟对本工程主要工序施工方法做如下安排。
一、模板工程模板全部采用组合钢模板。
支撑系统采用Φ48*3.5钢管脚手架满堂支撑系统。
考虑施工工期及进度,模板按照两座工作坑最大板护壁配制,以确保施工质量及连续施工要求。
二、钢筋工程钢筋的加工与制作均安排在施工现场进行。
钢筋接头全部采用搭接接头。
搭接长度统一按照41d设置,纵向受拉钢筋搭接接头面积百分率按25%计。
三、混凝土工程本工程混凝土采用商品混凝土,利用串桶直接入模方式施工。
四、垂直运输本工程垂直运输采用电葫芦提升。
工作坑支护及顶管施工方案(定稿-专家组论证已通过)
一、前言
在城市基础设施建设与维护中,工作坑支护及顶管施工是一项非常重要的工作。
本文从施工方案的角度,对工作坑支护及顶管施工进行探讨,经过专家组的论证并通过,旨在为相关工程施工提供指导。
二、工作坑支护方案
1. 工作坑规划
在进行工作坑支护时,首先需要对工作坑进行合理的规划。
根据工程的实际情
况和施工要求,确定工作坑的尺寸、形状和深度,确保施工安全。
2. 工作坑支护材料选择
在选择工作坑支护材料时,应根据工程的具体要求和周围环境情况综合考虑,
确保支护结构能够承受工作坑土体的压力,并具有良好的稳定性和耐久性。
3. 工作坑支护施工工艺
在工作坑支护的施工过程中,应按照相关规范和标准进行操作,合理安排施工
顺序,采取有效的支护措施,确保支护结构的质量和安全。
三、顶管施工方案
1. 顶管施工准备
在进行顶管施工前,需要做好充分的准备工作。
包括设计施工方案、准备施工
人员和设备、确保施工现场的安全等。
2. 顶管材料选择
在选择顶管材料时,应根据工程要求和施工条件选择合适的材料,确保顶管的
质量和安全性。
3. 顶管施工工艺
顶管施工是一项复杂的工程,需要精密的施工工艺。
在顶管施工过程中,应注
意施工现场的管控,合理安排施工顺序,确保施工质量。
四、结语
工作坑支护及顶管施工是城市基础设施建设中至关重要的环节,只有制定合理
的施工方案并严格执行,才能确保工程的平稳进行及顺利完成。
通过本文的内容,希望能为相关工程的施工提供一定的参考和指导,同时也提高工程质量和安全水平。
顶管基坑支护施工方案1. 项目背景顶管基坑支护是城市地下空间开发中常见的一种工程施工方式,通过对基坑周边进行支护措施,确保基坑的稳定和安全。
本文旨在提出一套科学有效的顶管基坑支护施工方案,保障施工过程中的安全和效率。
2. 方案概述2.1 施工原则•结合具体基坑情况,制定详细的施工方案。
•采用先进的材料和技术,确保支护施工的质量和稳定性。
•严格遵守施工安全规范,保障施工过程中人员和设备的安全。
2.2 施工流程1.基坑勘测:对基坑周边地质情况进行详细勘测,确定施工方案。
2.支撑体布置:根据勘测结果,确定支撑体的布置位置和方式。
3.支撑体安装:进行支撑体的安装工作,确保支撑的牢固性。
4.钢筋加固:进行基坑周边的钢筋加固,增强支撑的稳定性。
5.施工监测:施工过程中进行监测,及时调整和修正施工方案。
2.3 施工要点•支撑体选择:选用具有良好承载力和抗变形性能的支撑体。
•施工工艺:采用分段施工的方式,确保施工的稳定性和安全性。
•施工监测:建立完善的监测系统,确保施工过程中的安全和有效性。
3. 施工质量控制3.1 质量控制措施•严格执行施工方案,确保施工过程中的安全和质量。
•配备专业监理人员,对施工过程进行全程监控。
•进行质量检测,确保支撑体和钢筋的质量符合规范要求。
3.2 质量验收标准•通过质量检测,支撑体的变形量和荷载承受能力符合设计要求。
•基坑周边的地表变形符合规范范围,不影响周边建筑物和道路的安全。
4. 安全措施4.1 安全管理•建立完善的安全管理制度,确保施工人员的安全意识和操作规范。
•配备必要的安全设施,保障施工现场的安全。
4.2 突发事件处理•制定应急预案,对不可预见的突发事件进行应急处理。
•配备专业的救援人员和设备,确保施工现场的紧急救援能力。
5. 结语顶管基坑支护施工是一项复杂的工程,需要科学细致的施工方案和全面的质量安全控制措施。
本文旨在提供一套完善的施工方案,希望能为相关工程施工提供参考和借鉴。
顶管工作坑专项施工方案一、施工前准备在进行顶管工作坑专项施工之前,需要进行一系列的施工前准备工作,包括但不限于以下内容:1.方案编制和审核:根据工程要求和设计文件,编制顶管工作坑专项施工方案,并进行相关部门的审核。
2.施工组织设计:根据方案要求,制定施工组织设计,明确施工步骤、工作流程和责任分工。
3.材料和设备准备:根据施工方案的要求,准备所需的材料和设备,确保其数量和质量符合要求。
4.场地准备:对施工场地进行清理和平整,清除其中的障碍物,确保施工条件满足要求。
二、施工步骤1. 施工前准备1.确认施工范围和位置:根据设计文件和实际情况,确定顶管工作坑的施工范围和位置,标记好相关的位置和标高。
2.搭建施工工棚:根据工程要求,搭建施工工棚,用于存放材料和设备,并作为施工人员的临时办公场所。
3.确定工作坑边界:根据设计要求和现场情况,确定工作坑的边界,设置围栏或标志,确保工作坑的安全。
2. 工作坑开挖1.确定开挖方式和深度:根据工程要求,确定顶管工作坑的开挖方式和深度,并标示出来。
2.开挖工作坑:使用合适的工具和设备,按照设计要求进行工作坑的开挖,确保坑底水平、坡度和尺寸符合要求。
3.安排土方运输和处理:根据施工进度和工程要求,合理安排土方的运输和处理,防止对周围环境造成污染和破坏。
3. 基础处理和加固1.清理坑底及钢筋加固:清理工作坑底的杂物和泥浆,同时进行底板和墙面的钢筋加固,确保基础的稳定性和承载能力。
2.砼浇筑:根据设计要求,进行混凝土的配制和浇筑,确保砼的强度和质量符合要求。
4. 装配顶管和连接1.顶管装配:按照设计要求和施工图纸,对顶管进行装配,包括顶管的连接、支撑和调整等。
2.顶管连接:进行顶管的连接,采用专用的连接件和工艺,确保连接的牢固和密封。
5. 检测和验收1.检测和试压:对已经连接好的顶管进行检测和试压,确保其质量和性能符合要求。
2.整改和修复:对检测中发现的问题和缺陷进行整改和修复,确保顶管的正常运行和使用。

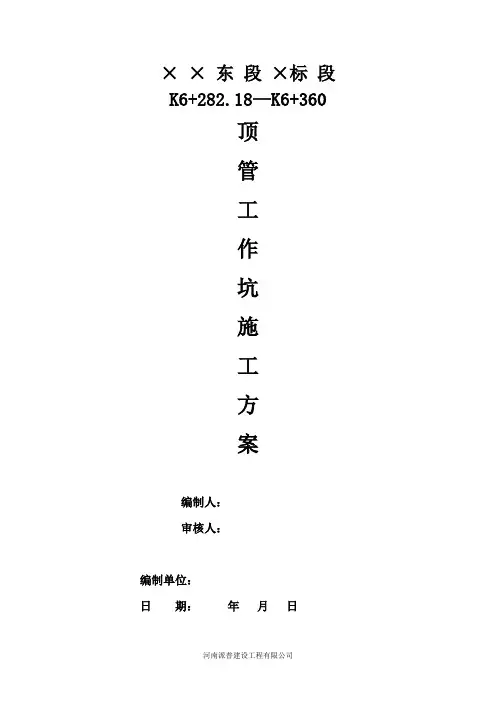

××东段×标段K6+282.18—K6+360顶管工作坑施工方案编制人:审核人:编制单位:日期:年月日第一章工程概况一、工程概况××路位于郑州市金水区杨金产业园区内,规划为城市东西向主干路。
道路全长8200.99米,本次设计从K6+360开始,向东至现状107辅道(K8+200.99)结束,工程全长约1840米。
本次施工为一标段(K6+360—K7+260),污水起点为K6+282.18。
K6+282.18 —K6+360段,长78米,考虑地下水位高、过路管线较多、不破除原路面等因素,本段污水管道采用泥水平衡法顶管施工。
W2工作井做法为下部500mm厚钢筋砼墙,上部采用砖砌490mm厚砖墙。
污水工程排水体制采用雨污分流制,污水管道di500双侧布置于中北、中南19米处,污水自东向西排入西侧现状×××d600污水管中。
布置在中北3.0m。
管材di400—di600管道采用HDPE双壁波纹管,环刚度≧8KN/m²,管接口采用密封胶圈连接。
机械顶管采用Ⅲ级钢筋混凝土管(GB/T11836—2009)“F”型接口管。
接口采用滑动橡胶圈,做法详见04S516P25,接口内缝处理采用聚硫脂密封膏嵌缝,聚硫脂密封膏嵌缝性能指标应符合04S516页41附录四的规定,嵌缝深不小于3cm。
二、工程地质及水文条件根据地质勘察报告,×××沿线地势平坦,地貌单元属黄河冲积平原;道路两侧布有众多大小不一的人工挖成鱼塘,深度约3—5米。
地面绝对高程在85.3米—88.2米之间,现状路基两侧普遍分布约0.3—0.5米左右的杂填土(Q4ml)。
道路所处地层主要为第四系全新统人工成因的杂填土及冲击成因的粉土及砂土层。
本场地地下水类型为潜水及土层滞水,主要赋存于砂土中。
含水层透水性较强,主要补给来源为大气降水入渗补给及地下水侧向径流渗透补给;地下水在K6+360~K6+920段水位埋深2.5—3.0米对路基会产生影响。
可编辑修改精选全文完整版柳明家园东区顶管工程施工方案1 、工程概况本次施工中顶管施工部分(φ1050)约47米。
由于此次施工深度土层为回填砂石土层,为了保证顶进的可行性,同时降低顶进成本,我项目部计划设置一座顶管工作坑,分别向两条市政干线顶进,一条为雨水管线,长度约为25米,深度约为7.5米,一条为污水管线,长度约为22米,深度约为5.5米,分别直接顶进下游雨水及污水干线。
2、顶管工作坑施工2.1、顶管工作坑施工流程:2.2、顶坑位置的选择a. 考虑到现况道路、材料、设备、电源、水源干扰及节约等因素;b. 有可利用的坑壁原状土作后背;c. 尽量选择在管线上的附属构筑物处,所以工作坑都设在检查井处;d. 工作坑处应便于排水,出土和运输,并具备有堆放少量管材及暂时存土的场所;e. 工作坑设置尽量远离建筑物;f. 设置双向顶管即每一个井位设一个顶坑并且尽可能选带转向的井位2.3、顶管工作坑尺寸计算:A、工作坑的宽度:B=D+2C+2A式中:B――工作坑底宽D――顶进管子外径C――管两侧的工作宽,取2.0米A――撑板的厚度取0.3米则坑宽B=1.25+2*2.0+2*0.3= 5.85米(φ1050)故坑底宽可为5.85米(φ1050)。
A C D C ABB、工作坑的长度: L=L1+L2+L3+L4+L5式中: L――工作坑的长度L1――管子顶进后,顶进管节留在导轨上的最小长度,取0.4米L2――出土工作区长度,取1.5米L3――管节长度,取3米L4――顶镐长度,取1.2米L5――后背厚度,取1米由于还要调头顶进,故考虑附加0.3米则L=0.4+1.5+3++1.2+1+0.3 = 7.4米故坑长度可设计为7米。
(顶镐和出土工作区重合)因此,顶管工作坑尺寸为:L*B=7米*5.85米。
2.4、工作坑支护测量定位后,开挖工作坑,当挖至2m以下后,要随挖工作坑随支立侧墙板撑,并且在板撑外加两道工字梁(I20工字梁)加固,起固定板撑和抗土侧压力的作用。
顶管工作坑支护施工方案概要
一、概述
顶管工作坑支护施工是在地下进行隧道、管道等工程施工时,为保障施工现场
安全和有效进行而采取的措施之一。
本文将介绍顶管工作坑支护施工方案的概要内容,包括支护结构选型、施工工艺、质量控制等方面。
二、支护结构选型
1.边墙支护:采用钢支撑、混凝土拱架等形式支护边墙,确保支护结
构稳固、承载能力充足。
2.底板支护:通过混凝土块、灌浆桩等方式支撑底板,防止土体塌方
和工地事故发生。
3.局部加固:针对工程地质情况,对部分脆弱区域进行加固,提高整
体支护稳定性。
三、施工工艺
1.勘测设计:在施工前,进行地质勘测和结构设计,确保支护结构选
型合理。
2.开挖施工:机械化开挖,定时巡视施工现场,保证施工进度。
3.支护安装:按照设计要求,进行支护结构的安装,保证每一步操作
的正确性。
4.质量检查:定期进行质量检查,发现问题及时处理,保证支护结构
质量。
四、质量控制
1.材料选择:选用优质材料,保证支护结构的耐久性和可靠性。
2.工艺管理:严格按照工艺要求进行施工,杜绝施工过程中出现的错
误。
3.验收标准:制定明确的验收标准,对支护结构进行全面检查与验收,
确保达到设计要求。
五、总结
顶管工作坑支护施工方案是地下工程中重要的环节,通过合理的支护结构选型、严格的施工工艺和有效的质量控制,可以保障施工现场的安全和顺利进行。
在实际施工过程中,需要根据具体工程情况制定详细的方案,并根据实际情况灵活调整,以达到最佳效果。
顶管工作坑支护施工方案一、施工前的准备工作1.1 勘察设计阶段在进行任何施工工作之前,首先需要进行详细的勘察设计工作。
这包括地质勘察、工程测量、设计方案的制定等工作。
通过充分了解工程地质情况和工程要求,为后续的施工工作奠定基础。
1.2 材料准备在进行顶管工作坑支护施工之前,需要准备好各种必要的材料,例如支护材料、辅助设备等。
确保施工现场有足够的供应,并且材料质量符合工程要求。
1.3 安全管理在施工前,必须对施工现场进行安全评估,并制定相应的安全管理计划。
保证施工期间工人的安全,确保施工工程的顺利进行。
二、工程施工阶段2.1 开挖工程在进行顶管工作坑支护施工时,首先需要进行开挖工程。
根据设计要求和实际情况,采取合适的开挖方式和方法,确保开挖工程的质量和进度。
2.2 支护施工支护施工是顶管施工的关键环节之一。
在进行支护施工时,应根据工程地质情况和实际需求选择合适的支护方式,保证支护结构的牢固和可靠。
2.3 进管施工进管施工是顶管工作的核心环节。
在进行进管施工时,需要严格按照设计要求和工程规范进行操作,确保管道施工的准确性和质量。
三、施工后的验收工作3.1 施工质量验收施工结束后,需要对施工质量进行验收。
通过对施工过程的监测和验收,确保工程质量符合设计要求,同时对施工人员和施工公司进行评价和奖惩。
3.2 完工清理施工结束后,需要对施工现场进行清理。
清理施工现场的垃圾和残留物,保持施工现场的整洁,同时对设备和材料进行归库和保管。
3.3 工程竣工验收最后,需要对整个工程进行竣工验收。
通过对工程各项指标的检查和评估,确认工程完工情况,最终完成整个顶管工作坑支护施工方案的验收和交接。
顶管工作坑支护施工是一项复杂的工程,需要各个环节的配合和协调。
只有严格按照设计要求和工程规范进行施工,确保施工质量和安全,才能顺利完成整个工程。
顶管工作坑施工方案一、项目背景顶管工作坑施工是地下管线施工的一种重要方法,用于维护和更新城市地下管网。
本文将针对顶管工作坑施工方案进行详细探讨,旨在确保工程质量、提高施工效率,同时保证施工过程中的安全。
二、施工准备1.确定施工区域和坑口位置,根据地下管线的走向和管径进行合理布置。
2.进行地质勘察和土层分析,评估地质条件和地下水位,以确定顶管工作坑的设计参数。
3.设计并启用地下排水系统,确保工作坑内保持干燥,并及时排除地下水。
三、施工流程1.开挖坑口:按照设计要求和地质条件,采用适当的机械设备进行坑口的开挖。
2.安装支撑结构:根据坑口尺寸和土层情况选择合适的支撑结构,确保工作坑的安全稳定。
3.开展顶管工作:在工作坑内进行顶管施工,包括管道的连接、引导中孔的钻探和管道的托管等工作。
4.抽取支撑结构:待顶管工作完成后,根据工程要求和安全要求,逐步抽取支撑结构。
5.完成施工:进行施工坑的清理和修复工作,确保施工区域的恢复和道路的通畅。
四、施工安全措施1.制定详细的施工安全计划,包括危险源分析和防控措施。
2.合理配置安全设施,如警示标志、暗挖探测器等,确保施工现场的安全。
3.培训施工人员,提高他们的安全意识和应急处置能力。
4.严格执行施工作业票制度,确保施工人员按照规定进行操作。
5.定期进行安全检查和隐患排查,及时消除施工现场的安全隐患。
五、环境保护措施1.严格遵守环境保护法律法规,确保施工过程不对周围环境造成污染。
2.妥善处理工程废弃物,分类收集和处理,减少对环境的影响。
3.控制施工噪音和粉尘,采取隔离、封闭等措施,减少对周围居民的影响。
4.对施工区域进行围挡封闭,避免施工活动对道路交通和行人造成的不便。
六、质量保障措施1.严格按照相关规范和标准进行施工,确保顶管工程的质量满足要求。
2.加强对材料的检验和管控,确保所使用的材料符合相关标准。
3.实施施工工序管控,及时发现并纠正施工中的质量问题。
4.建立施工记录和档案,为后期的验收和维护提供依据。
、工程概况濮阳县建新路污水工程南起铁丘路,北至污水提升泵站。
管材为DN1350mr的川钢筋混凝土钢承口管,管线全长为530米,有检查井12座,其中:W2- W8矩形直线砖砌污水检查井,W0、W9W11为矩形90°三通砖砌污水检查井,W1 W10为扇形砖砌污水检查井。
二、施工准备在现场交桩的基础上,根据甲方提供图纸设计要求确定工作坑位置,布设临时水准点和工作坑控制桩。
(一)临时水准点的设置开工前根据建设单位指定的水准点设置临时水准点,临时水准点应设置在不受施工干扰的固定构筑物上,并应妥善保护,详细记录在测量手册上。
临时水准点的设置要求:1.临时水准点,每200m不宜少于1个。
2.临时水准点应与场地周围的水准点相校核至符合要求。
3.施工设置的临时水准点、轴线控制桩、高程桩必须经过复核方可使用,并应经常校核。
4.临时水准点的设置应与观测点靠近,不应设置在现场堆料或施工开挖处。
5 .临时水准点应设置在交通要道、主要管道和挖填范围以外,房屋和构筑物压力影响线以及机械震动范围以外。
(二)施工测量1.在工作坑中心线和转折点的适当位置应设置控制桩,控制桩应妥善保护。
2.测量时,应对仪器进行检查调整,对原始记录作详细校对3.施工测量的允许偏差,应符合下表的规定。
(三)工作坑尺寸计算工作坑的尺寸计算:矩形工作坑的底部尺寸一般可按下式计算其宽度(B)与长(L):工作坑底面宽B=D1+2b+2CB ―― 工作坑的底部开挖宽度(m);D1 ---- 管外径(m), DN1350mr管外径以m计;b ----- 管两侧操作空间(m),采用;C ――撑板厚度(m),采用。
B=+2X +2X =工作坑底面长L=L1+L2+L3+L4+L5L ――工作坑的底部开挖长度(m)L1 ----- 管节长度(m), 2m;L2 ----- 千斤顶长度(m),;L3――后背墙的厚度(m),L4 ------ 稳管时,已顶进的管节留在导轨上的最小长度(m), 以计;L=2.+++=经计算,本工程W2- W8工作坑底面尺寸为X 4m WO、W9W11工作坑底面尺寸为4m X 4m, W1 W1O工作坑底面尺寸为X 4m。
××东段×标段K6+282.18—K6+360顶管工作坑施工方案编制人:审核人:编制单位:日期:年月日第一章工程概况一、工程概况××路位于郑州市金水区杨金产业园区内,规划为城市东西向主干路。
道路全长8200.99米,本次设计从K6+360开始,向东至现状107辅道(K8+200.99)结束,工程全长约1840米。
本次施工为一标段(K6+360—K7+260),污水起点为K6+282.18。
K6+282.18 —K6+360段,长78米,考虑地下水位高、过路管线较多、不破除原路面等因素,本段污水管道采用泥水平衡法顶管施工。
W2工作井做法为下部500mm厚钢筋砼墙,上部采用砖砌490mm厚砖墙。
污水工程排水体制采用雨污分流制,污水管道di500双侧布置于中北、中南19米处,污水自东向西排入西侧现状×××d600污水管中。
布置在中北3.0m。
管材di400—di600管道采用HDPE双壁波纹管,环刚度≧8KN/m²,管接口采用密封胶圈连接。
机械顶管采用Ⅲ级钢筋混凝土管(GB/T11836—2009)“F”型接口管。
接口采用滑动橡胶圈,做法详见04S516P25,接口内缝处理采用聚硫脂密封膏嵌缝,聚硫脂密封膏嵌缝性能指标应符合04S516页41附录四的规定,嵌缝深不小于3cm。
二、工程地质及水文条件根据地质勘察报告,×××沿线地势平坦,地貌单元属黄河冲积平原;道路两侧布有众多大小不一的人工挖成鱼塘,深度约3—5米。
地面绝对高程在85.3米—88.2米之间,现状路基两侧普遍分布约0.3—0.5米左右的杂填土(Q4ml)。
道路所处地层主要为第四系全新统人工成因的杂填土及冲击成因的粉土及砂土层。
本场地地下水类型为潜水及土层滞水,主要赋存于砂土中。
含水层透水性较强,主要补给来源为大气降水入渗补给及地下水侧向径流渗透补给;地下水在K6+360~K6+920段水位埋深2.5—3.0米对路基会产生影响。
顶管工程基坑支护方案一、基本情况顶管工程基坑支护是指为了在进行地下顶管工程施工时,对基坑进行必要的支护和加固,以确保施工安全和周边建筑物的稳定。
基坑支护的设计方案需要综合考虑地质条件、地下水情况、基坑周边环境、周边建筑物的影响等多方面因素,以制定合理有效的支护措施。
二、基坑支护方案的设计原则1. 安全性原则:保障施工安全,防止基坑坍塌,减少事故发生的可能性。
2. 经济性原则:在保障安全的前提下,尽量降低支护成本,提高工程的经济性。
3. 环保性原则:尽量减少对周边环境的影响,降低施工所产生的环境污染。
4. 可行性原则:设计方案应当具有实施可行性,施工技术、材料、设备等应当具备相应的技术保障。
三、地质勘察与分析在顶管工程基坑支护方案设计之前,需要对基坑区域的地质情况进行详细的勘察与分析。
主要包括地质岩层、地下水情况、岩土层的稳定性等方面。
依据勘察分析结果,进行地质属性的评价,确定地下水位、土层性质、岩层性质等关键参数,为后续的支护设计提供依据。
四、基坑支护方案设计1. 支撑结构设计依据地质勘察分析结果,结合基坑深度、周边环境、地质条件等因素,设计出适宜的支撑结构。
常用的支撑结构包括钢支撑、混凝土支撑、土钉墙、悬挂墙等。
需要根据具体情况,进行合理选择,结合使用。
2. 周边建筑物影响评价基坑施工对周边建筑物可能带来影响,需要进行周边建筑物的影响评价。
在评价的基础上,设计出合适的保护措施,保障周边建筑物的稳定性。
3. 地下水位控制地下水位对基坑支护具有重要影响,需要对地下水位进行控制。
可以采用降低地下水位的方法,或者采用防渗措施等方式,保证基坑施工安全进行。
4. 安全监测与预警系统设计在基坑支护施工过程中,需要建立相应的安全监测与预警系统。
通过监测系统,及时掌握地下水位、支撑结构变形等数据,提前发现问题,及时采取措施,确保施工安全和支护效果。
五、技术措施与工程实施1. 支护材料的选择根据设计方案,选择合适的支护材料。
渭环东路(纬三路-高永路)市政工程顶管工作坑支护专项施工方案编制人:审核人:审批人:时间:2018年3月1日目录一、工程概况 (3)二、管线调查及相邻建筑物情况 (4)三、编制依据 (4)四、施工技术准备 (5)五、工作坑开挖支护方案 (7)六、顶管施工工艺 (12)七、安全措施 (20)八、注意事项 (20)九、安全应急预案: (21)十、文明施工及环保措施: (22)十一、附表,附图 (23)一、工程概况1、工程内容本工程位于西安经济技术开发区泾渭新城东北部,是园区一条南北向主干道。
污水顶管管道长为1872米,雨水顶管管道长为1304米。
设计管道为钢筋混凝土承口三级管,污水管道埋深6.336-3.742米,雨水管道埋深5.843-2.660米,设计管径污水为D1000mm,雨水管道为D1350-2200mm,采用人工顶管施工方法施工。
设计顶管工作坑:WA、B工作坑深度为6.336-3.742米, YA 工作坑深度为5.843-2.660m,WA/B、YA单侧向顶进现状井室,由于工作井深度大于5m,特制订本专项施工方案。
2、地质情况根据地下勘察报告的结论,根据周边地质情况,地下十米以上为天然黄土,土质良好,本工程顶管段挖深最深为6.336米,因此对本顶管操作坑采用放坡加木板支撑护壁施工工艺。
二、管线调查及相邻建筑物情况1、相邻管线本工程为新修道路,红线范围内无交叉管线。
2、周边建筑物具体情况施工作业20m范围内无建筑物。
三、编制依据国家现行的工程建设政策、法规以及现行有关施工及验收规范、标准图集、质量检验评定标准:1、《给水排水管道工程施工及验收规范》(GB50268-2008)2、《建筑地基基础工程施工质量及验收标准》GB50202-20023、《给水排水工程顶管技术规程》(CECS246:2008)4、《建筑基坑支护技术规程》(JGJ120-2012)四、施工技术准备(一)技术准备1、组织现场施工人员学习,审查施工图纸和进行各专业图纸会审,进行设计要求和施工技术交底。
顶管工作坑施工方案1. 引言顶管工作坑施工作为一种常见的管道铺设方法,被广泛应用于城市的根底设施建设中。
本文档将介绍顶管工作坑施工方案的根本原理、施工步骤、平安措施和质量要求。
2. 根本原理顶管工作坑施工是通过在地面上挖掘一条通道,然后将管道预制段不断拼接,最终将管道推进到目标位置的一种方法。
施工过程中,需要注意以下几个根本原理:•坑口保证:确保施工坑口的稳定性和平安,防止坍塌事故的发生。
•管道定位:确保管道在施工过程中的准确定位,防止偏移或错位。
•推力施加:合理施加推力,防止管道卡阻或变形。
3. 施工步骤3.1 前期准备•确定工程位置和管道线路。
•制定施工方案和施工方案。
•准备必要的施工设备和材料。
3.2 坑口开挖•根据土质和地下管网情况,选择适宜的开挖方法。
•开挖坑口,要求坑口的形状规整,坡度适宜。
•按照设计要求设置坑口支护结构。
3.3 预制管段制作与拼装•根据设计要求,制作预制管段。
•对预制管段进行质量检查,确保尺寸和质量符合要求。
•按照预定的顺序和方式将管段进行拼装,注意保持管道的连续性和稳定性。
3.4 施工坑内管线布置•在施工坑内布置排水管道和电缆等附属管线。
•确保管线的平整、牢固,防止在推进过程中发生损坏。
3.5 管道推进•将预制管段送入施工坑内。
•施加推力,逐渐推进管道,确保管道的准确定位和连续推进。
•在推进过程中,及时清理坑底泥浆,并对管道推进情况进行监测。
4. 平安措施•施工现场设立明显的警示标志,确保施工区域的平安。
•工人必须佩戴平安帽、平安鞋等个人防护装备。
•对施工坑口进行支护,防止坑壁坍塌。
•管道推进过程中,严禁工人站在管道上方或侧面,以防止意外伤害发生。
•施工过程中,定期进行平安检查,排除隐患。
5. 质量要求•管道的准确定位,偏差应控制在设计要求范围内。
•管道拼装牢固,无渗漏现象。
•管道内外外表应光滑、无破损、无疤痕。
6. 总结顶管工作坑施工是一种高效、平安的管道铺设方法,可以用于城市根底设施建设中。
顶管施工方案目录一、工程概况 3二、主要工程量 3三、主要工程措施及控制要点 33.1工作坑及顶进中的测量 3 3.2工作坑、接收坑施工 43.3顶管方法 83.4顶管推力计算83.5护铁及顶铁 83.6基坑基础及导轨 83.7后背墙 93.8平台及起重架 103.9顶管平台下管 103.10工具管 103.11顶管洞门的开启 113.12管道顶进施工 11四、施工质量保证措施 13五、施工现场安全管理措施 17六、文明施工及环保措施 18七、应急预案 19八、顶管穿越××河安全措施 19九、附图表 19一、工程概况:1、本段顶管为通信管线套管,管线穿越××河。
河底管上顶覆土1.7m左右,管材选用加重混凝土管,管径φ1750mm,顶管长度为66m。
2、地质情况,土质亚粘土,为保证工作坑的稳定性,坑壁支护采用锚喷支护。
3、计划工期,从进场日期起30天,施工用电,租用80KW发电机。
二、主要工程量管道D=1750mm 66m锚喷工作坑:8.2m×5m×10.6m 一座锚喷接收坑:8.5m×2.7m×9.6m 一座外运土方:1012.2m3三、主要工程措施及控制要点3.1工作坑及顶进中的测量3.1.1 施工前须将管线的中线点及水准点引至工作坑附近,并作上标记。
工作坑施工完成后,将地面管道中心桩用经纬仪(标称精度不低于6″)引入工作坑两侧坑壁上或支撑上,作为顶管中心的测量基线。
3.1.2将地面的临时水准点用水准仪(精度指标不低于3mm)引入工作坑的底部,每一个工作坑须设置三个水准点,选择不易碰撞及不遮挡测量的地方设置。
3.1.3工作坑的中心桩与水准点设置必须牢固可靠,要经常校对并保证准确。
3.1.4对中心桩设置可靠的延长桩,延长桩设置时采用2″经纬仪用正倒镜实施,结果采用归化法确定。
管道中心桩位置,要考虑到后背或基础变形影响。
一、工程概况
濮阳县建新路污水工程南起铁丘路,北至污水提升泵站。
管材为DN1350mm的Ⅲ钢筋混凝土钢承口管,管线全长为530米,有检查井12座,其中:W2~W8矩形直线砖砌污水检查井,W0、W9、W11为矩形90°三通砖砌污水检查井,W1、W10为扇形砖砌污水检查井。
二、施工准备
在现场交桩的基础上,根据甲方提供图纸设计要求确定工作坑位置,布设临时水准点和工作坑控制桩。
(一)临时水准点的设置
开工前根据建设单位指定的水准点设置临时水准点,临时水准点应设置在不受施工干扰的固定构筑物上,并应妥善保护,详细记录在测量手册上。
临时水准点的设置要求:1.临时水准点,每200m不宜少于1个。
2.临时水准点应与场地周围的水准点相校核至符合要求。
3.施工设置的临时水准点、轴线控制桩、高程桩必须经过复核方可使用,并应经常校核。
4.临时水准点的设置应与观测点靠近,不应设置在现场
堆料或施工开挖处。
5.临时水准点应设置在交通要道、主要管道和挖填范围以外,房屋和构筑物压力影响线以及机械震动范围以外。
(二)施工测量
1.在工作坑中心线和转折点的适当位置应设置控制桩,控制桩应妥善保护。
2.测量时,应对仪器进行检查调整,对原始记录作详细校对。
3.施工测量的允许偏差,应符合下表的规定。
(三)工作坑尺寸计算
工作坑的尺寸计算:矩形工作坑的底部尺寸一般可按下式计算其宽度(B)与长(L):
工作坑底面宽B=D1+2b+2C
B ——工作坑的底部开挖宽度(m);
D1——管外径(m),DN1350mm管外径以1.7 m计;
b ——管两侧操作空间(m),采用0.5;
C ——撑板厚度(m),采用0.2m。
B=1.7+2×0.5+2×0.2=3.1m
工作坑底面长L=L1+L2+L3+L4+L5
L ——工作坑的底部开挖长度(m)
L1 ——管节长度(m),2m;
L2 ——千斤顶长度(m),1.2m;
L3——后背墙的厚度(m),0.4m;
L4 ——稳管时,已顶进的管节留在导轨上的最小长度(m),以0.4m计;
L=2.+1.2+0.4+0.4=4.0m
经计算,本工程W2~W8工作坑底面尺寸为3.1m×4m,W0、W9、W11工作坑底面尺寸为4m×4m,W1、W10工作坑
底面尺寸为3.1m×4m。
根据地质情况本程为二类土,地下水位在8m 以下,本程开挖最大深度为7.5m,无需考虑地下排水。
本工程采用上下两层开挖法,上层土开挖深度为3.5m,边坡按1:0.75控制,不作技护;下层土开挖深度为4.0m,边坡按1:0.33控制,开挖成形后及时对开挖坑进行修坡支护。
附件1:工作抗开挖示意图
三、工作坑开挖
(一)工作坑开挖工序
测量放线上层土开挖测量放线下层土开挖修坡清底
(二)测量放线
1.根据已知高程及标座点,放出污水管线中心线工作坑位置及测出工作坑地面高程,计算出地面以下开挖总深度。
2.衣据工作坑基底平面尺寸,按照上层土开挖深度
3.5m,边坡1:0.75,根据实测开挖总深度,计算下层土开挖深度,边坡1:0.33,计算出外开挖轮廓,并用撒出灰线。
(三)分层开挖
1.采用挖掘机先进行上层土开挖,开挖深度控制在3.5m,边坡控制在1:0.75,开挖深度用水准仪控制。
2.上层土开挖完成后,对下层土从新测量放线,已确保工作坑位置的准确性。
3.下层土开挖边坡控制在1:0.75,开挖深度用水准仪控制,下层开挖底面尺寸用钢卷尺控制。
4.开挖出的土方及时清运出工作坑外边线3m以外,避免增加周围荷载而引起塌方。
(四)修坡清底
1.工作坑开挖完成后,在基坑底面以上0.5m处侧壁上打木桩,将高程点引入基坑,抄出水平线,放出工作坑底面尺寸,人工修整边坡,清出基坑底面多余土方。
2.工作坑底部严禁超挖,避免扰动天然地基。
四、钢管竹排支护
根据地质情况,本程为二类土,地下水位在8m 以下,本程开挖最大深度为7.5m,无需考虑地下排水。
本工程采用上下两层开挖法,上层土开挖深度为3.5m,边坡按1:0.75控制,不作技护;下层土开挖深度为4.0m,边坡按1:0.33控制,开
挖成形后及时对开挖坑进行修坡支护。
1.人工对边坡修整后,先将竹排竖向贴靠在土坡上,留出顶管位置。
2.竖向钢管间距1.0m,纵向两侧底长4m,每侧竖向钢管为5根,横向两侧底长
3.1m,每侧竖向钢管为4根。
斜向钢管、水平钢管将竹排紧贴在土坡,斜向钢管与竖向钢管布置相对应。
3.基坑底部4周各放置1根水平钢管,与竖向钢管牢固链接,增加钢管整体性,水平钢管间距1.2m,顶管侧要避开。
4.四周钢管支撑平面呈“井”字式连续支撑,竖向、水平、斜向钢管要相互连接牢固,使钢管竹排成一个整体。
附件2:钢管竹排支护示意图
附件3:钢管搭置示意图
五、工作坑排水措施
1.工作坑支护完成后,沿工作坑四周用水泥砂浆做 1.5米的散水,将水引出施工区域外,确保不影响正常施工。
2.在工作坑底部铺设15cm厚的C15混凝土,四周设置排水槽和一个集水坑,附设一台污水泵(10T),以便于水的及
时排出,保持基坑底面土层的干燥。
3.各工作坑配置一块面积为210m2的彩条布,在雨水到来之际将其覆盖在航吊上,防止空中雨水落入工作坑内。
4.按时收听和观察天气情况,根据天气变化派专人对各种排水设置进行检查,确保在雨水到来之际排水畅通。
六、工作坑安全应急措施
(一)安全保证体系
1.为了更好的对安全施工进行有效的管理,进一步强化安全监察工作,在公司安全办直接领导下,成立由项目经理任组长、安监科、工程科、供应科、质检科等部门领导组成的安全施工管理领导小组,组织领导施工现场的安全生产管理工作。
2.实行以各级行政正职为安全第一责任人的各级安全生产责任制,建立健全有系统、分层次的安全生产保证体系和安全监督体系。
3.工作坑施工设一名专职安全员,随时进行安全巡视、检查验收,符合安全规定后方可施工。
(二)安全保证措施
1.工作井口必须有人现场值班,建立交接班制度。
安全责任到人,做到井口不离人,吃饭时轮岗,井口必须做到安全观察,监督安全制度的落实。
2.施工现场设置安全标志、警示装置。
施工现场的布置合理、有序、紧凑、道路畅通,各种设备、物品摆放整齐,互不影响,便于取用,并符合安全规定。
3.现场作业人员必须穿戴劳动保护用品,戴安全帽,穿工作服,按操作规程操作,不得违章作业。
各工种人员应互相配合,协调一致,以提高工作效率。
4.每天进入现场施工前,要首先对机具、用具等进行安全检查,以消除事故隐患。
凡不符合安全生产要求之处应及时排除,在有严重危险的情况下,施工现场指挥或安全管理人员有权先停止作业,并及时向上级报告,处理,排除险情后,方可施工。
5.专职安全员随时观察井内壁有无开裂,井筒有无沉降,井口附近荷载是否过大等问题,如发现问题或安全事故之苗头,应按应急预案立即向上级报告,并按应急程序进行处理。
6.为更精确的监测到工作坑的动态,在工作坑周围设置
监测点,每隔8个小时有专职监测员监测一次,并作详细记录,如发现异常及时通知领导,做出有效的防护措施。
(三)预防措施
1.重大事故隐患预防、监控和应急体系
2.项目安全员每天巡查施工现场,及时纠正违章行为。
3.项目经理接到安全隐患报告后,及时定人、定时间、定措施整改。
4.项目安全员负责落实整改情况。
5.材料保证,现场必须备有足够的槽钢,千斤顶及顶托、
斧头、圆木、手锯、木板、绳索等支撑等材料。
6.对出现裂缝处井壁用槽钢焊接成多边形对井壁进行支撑,槽钢与墙体之间的空隙用楔形木加固。
附件1:工作抗开挖示意图
工作抗开挖示意图
附件2:钢管竹排支护示意图
钢管竹排支护平面示意图
附件3:钢管搭置示意图
钢管搭置平面示意图
A A
B
B
附件4
施工组织机构框图
A -A
B -B
附件5
投入本合同的主要管理人员情况表
附件6
投入资源情况表。
