光功率计操作规程1. 引言本文档旨在指导用户正确使用光功率计，并确保在测量光功率时取得准确的结果。
光功率计是一种用于测量光源输出光功率的仪器，常用于光通信、光网络和光纤传感等领域。
正确操作光功率计对于保证测量结果的准确性至关重要。
2. 光功率计的准备工作在使用光功率计之前，需要进行以下准备工作：•确保光功率计处于正常工作状态，检查仪器的外观，确认没有明显的损坏。
•检查电池电量或电源供电的情况，确保光功率计有足够的电力供应。
•清洁光功率计的探头，确保没有灰尘或污垢，以确保测量的准确性。
•准备好所需的连接线或适配器，以便将光功率计与待测光源连接起来。
3. 光功率计的操作步骤按照以下步骤正确操作光功率计：3.1 连接光源使用合适的连接线或适配器将待测光源与光功率计连接起来。
确保连接的稳固可靠，避免松动或接触不良。
3.2 打开光功率计按下光功率计的电源开关，使其启动。
在启动过程中，注意观察屏幕上的指示，确保光功率计正常启动。
3.3 设置测量参数根据需要，设置光功率计的测量参数，包括波长范围、单位等。
确保设置的参数与待测光源的参数一致。
3.4 进行测量将光功率计的探头对准待测光源，确保光线垂直入射。
按下测量按钮，开始进行测量。
在测量过程中，保持测量环境的稳定，避免外界干扰。
3.5 记录测量结果在测量完成后，记录测量结果。
将测量结果保存到光功率计的内部存储器中，或通过接口将数据传输到计算机等外部设备。
3.6 关闭光功率计测量完成后，按下光功率计的电源开关，关闭光功率计。
在关闭前，检查测量环境，确保没有留下任何外部干扰物。
4. 光功率计的维护与保养为了保证光功率计的长期稳定使用，进行定期的维护与保养是必要的。
以下是光功率计的维护注意事项：•定期清洁光功率计的探头，可以使用干净的软布或棉签轻轻擦拭，避免使用有机溶剂或尖锐物品来清洁。
•注意光功率计的保护，避免碰撞、摔落和水激光入侵等情况发生。
•避免将光功率计暴露在过高或过低的温度环境中，保持正常的工作温度范围。

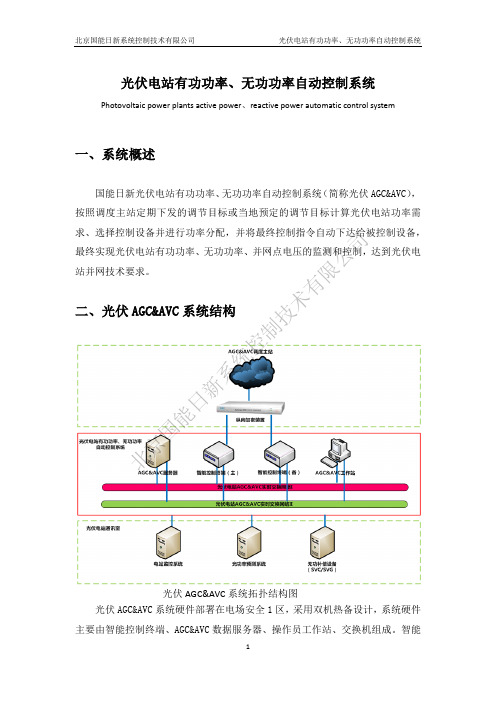

光伏电站有功功率、⽆功功率⾃动控制系统（SPSGC-3000）光伏电站有功功率、⽆功功率⾃动控制系统（SPSGC-3000）光伏电站有功功率、⽆功功率⾃动控制系统（SPSGC-3000）是国能⽇新开发的⼀款对光伏电站有功功率和⽆功功率⾃动控制的系统，系统接收调度主站定期下发的调节⽬标或当地预定的调节⽬标计算光伏电站功率需求、选择控制设备并进⾏功率分配，并将最终控制指令⾃动下达给被控制设备，最终实现光伏电站有功功率、⽆功功率、并⽹点电压的监测和控制，达到光伏电站并⽹技术要求。
1、总体设计AGC/A VC系统硬件部署结构如图所⽰，该系统部署电场安全1区，采⽤双⽹结构，系统硬件主要由智能通讯终端、AGC/A VC服务器、操作员⼯作站、交换机组成。
AGC/AVC 系统与现场升压站监控系统、逆变器监控系统、⽆功补偿装置等设备通讯获取实时运⾏信息，数据通信宜采⽤⽹络模式，也可采⽤串⼝通信模式。
并将实时数据通过电⼒调度数据⽹上传到主站系统，同时从主站接收有功/⽆功控制指令，转发给逆变器监控系统、⽆功补偿装置等进⾏远⽅调节和控制。
AGC/A VC控制系统⼀体化设计，集中组屏。
整个光伏电站的实时数据仅通过⼀套AGC/A VC控制管理终端与主站通信，完成数据采集、处理、通信、逆变器有功/⽆功⾃动控制功能。
2、基本功能能够⾃动接收调度主站系统下发的有功控制指令或调度计划曲线，根据计算的可调裕度，优化分配调节机组的有功功率，使整个电场的有功出⼒，不超过调度指令值。
具备⼈⼯设定、调度控制、预定曲线等不同的运⾏模式、具备切换功能。
正常情况下采⽤调度控制模式，异常时可按照预先形成的预定曲线进⾏控制向调度实时上传当前AGC/A VC系统投⼊状态、增⼒闭锁、减⼒闭锁状态、运⾏模式、电场⽣产数据等信息；能够对电场出⼒变化率进⾏限制，具备1分钟、10分钟调节速率设定能⼒，具备风机调节上限、调节下限、调节速率、调节时间间隔等约束条件限制，以防⽌功率变化波动较⼤时对风电机组和电⽹的影响。
光伏功率预测系统软件V1.0产品手册北京国能日新系统控制技术有限公司2015年7月目录第一章公司简介 (1)第二章光伏功率预测系统概述 (2)1、光伏功率预测的意义 (2)2、光伏功率预测系统软件特点 (2)第三章光伏功率预测系统总体设计方案 (5)1、产品构成 (5)2、产品功能 (6)3、核心优势 (6)4、光伏预测系统的产品功能模块 (7)5、高精度短期与长期预报 (8)6、系统操作介绍 (9)第四章项目管理与工程实施 (19)1、管理目标 (19)2、组织结构 (19)3、实施流程 (19)4、现场勘察 (19)5、实施力量 (19)6、系统验收 (20)第五章生产进度计划及技术资料交付进度 (21)第六章设计联络会 (22)第七章技术支持及售后服务 (23)1、现场服务 (23)2、技术支持及资料 (24)3、售后服务 (25)第八章技术培训 (26)1、培训原则 (26)2、培训内容 (26)3、现场培训 (26)第九章主要产品业绩表 (27)第一章公司简介北京国能日新系统控制技术有限公司（简称国能日新），是北京市高新技术企业。
公司自成立以来，在全体员工的不懈努力下，已经发展成一个各项资质齐全、拥有自主研发、生产制造和全方位营销等综合能力的高新技术企业。
专注于为新能源企业在并网自动化、生产运营、企业信息化等方面提供优质的解决方案，通过我们专业的技术产品及全面的服务体系为新能源企业的更优发展提供技术保障。
我们的发展目标是做新能源行业中领先的软件产品及服务提供商。
公司始终以人才为主体，不断加大技术研发的投入。
通过持续引进人才，拥有一批熟悉中国电力行业需求和特点的优秀技术开发人员和工程人员。
现公司中98%的员工拥有大学本科及以上学历，包括硕士、博士学位。
他们不仅具备良好的专业知识和技能，同时具有丰富的应用解决方案设计、开发以及现场工程经验，能够提供整套的咨询、设计安装、培训和维护等服务。
近年来，我公司已在行业内树立良好的口碑，销售网络遍及全国各地。

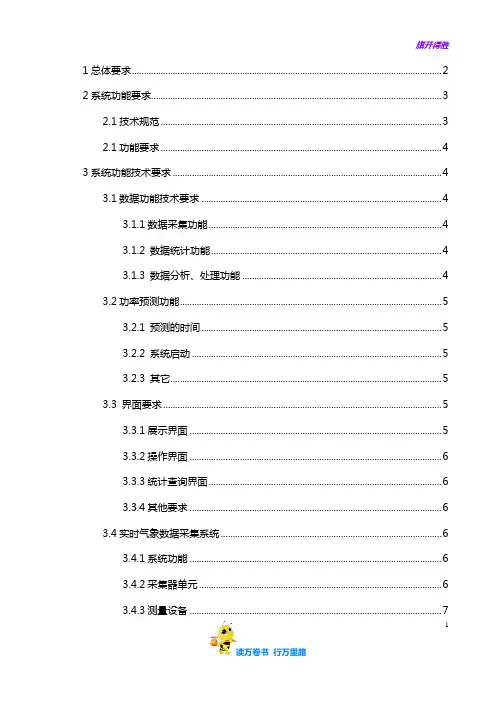

1总体要求 (2)2系统功能要求 (3)2.1技术规范 (3)2.1功能要求 (4)3系统功能技术要求 (4)3.1数据功能技术要求 (4)3.1.1数据采集功能 (4)3.1.2 数据统计功能 (4)3.1.3 数据分析、处理功能 (4)3.2功率预测功能 (5)3.2.1 预测的时间 (5)3.2.2 系统启动 (5)3.2.3 其它 (5)3.3 界面要求 (5)3.3.1展示界面 (5)3.3.2操作界面 (6)3.3.3统计查询界面 (6)3.3.4其他要求 (6)3.4实时气象数据采集系统 (6)3.4.1系统功能 (6)3.4.2采集器单元 (6)3.4.3测量设备 (7)13.4.4供电系统 (7)3.4.5通讯系统 (8)3.4.6数据采集和处理 (8)4进度要求 (8)5报价要求 (8)6预期目标 (8)7系统技术参数 (9)7.1短期功率预测功能 (9)7.2超短期功率预测功能 (9)7.3人机界面功能 (9)7.4信息上报功能 (9)8通信要求 (10)9质保和售后服务 (10)9.1质保期 (10)9.2售后服务 (10)10交货日期 (11)1总体要求投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
本规范书对光伏发电功率预测系统应用功能、管理、文档资料以及验收等方面提出了技术要求。
本技术规范应用范围是光伏电站的光伏发电功率预测系统。
1本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。

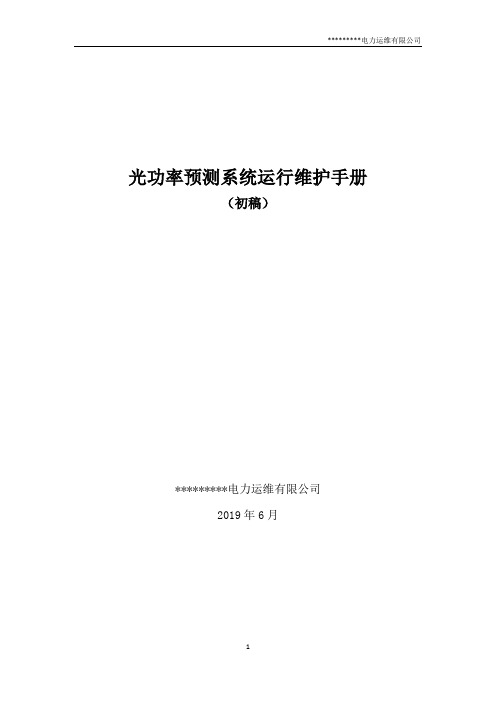

光功率预测系统运行维护手册（初稿）*********电力运维有限公司2019年6月目录前言 (3)一、系统功能 (3)二、系统组成 (3)1、光功率预测柜内设备检查 (4)2、自动气象站日常维护 (4)四、系统软件检查 (6)1、系统数据标准 (6)2、国能日新光功率预测系统 (6)3、东润环能光功率预测系统 (8)4、上海晖保光功率预测系统 (11)5、深圳南瑞光功率预测系统 (13)6、物理隔离装（StonWall-2000） (15)附表A (18)附表B ........................................................................................................错误!未定义书签。
附表C (20)前言:为了各电站光功率预测系正常、稳定运行，上传调度数据能够及时、准确，特编制本手册，作为电站光功率预测系统日常巡检、维护的指导。
本手册包括国电南瑞、国能日新、上海晖保、东润环能四个厂家光功率预测系统，北京四方系统暂时未列入；气象站包括锦州阳光、锦州厉诚两类设备。
参考文献：1、南瑞新能源电站光伏功率预测运维手册；2、国能日新光功率预测系统使用手册；3、晖保智能科技AGC&&光功率预测系统用户手册 20151203；4、东润环能光功率预测说明书；5、锦州厉诚气象站采集器说明书；6、锦州阳光气象站说明书；7、中华人民共和国新能源行业标准NB/T32011-2013；8、StoneWall-2000网络安全隔离设备（反向型）数据传输使用手册；一、系统功能电站光功率预测系统提供短期功率预测、超短期功率预测、气象站、天气预报服务、逆变器信息等数据，对各太阳能并网电场的产能加以预测和科学化管理，从而提高电网消纳光伏电站电量能力，为光伏电站更多的并网发电提供保证，提高电站的运营水平。
二、系统组成光功率预测系统包括系统硬件和系统软件两部分，两个部分相互配合完成系统功能。
光功率计使用说明书一、概述光功率计是光纤通信系统工程建設和维护中测量光电器件、光无源器件、光纤、光缆、光纤通信设备的必备工具。
二．技术条件2．1 性能指标2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。
被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D 转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。
CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。
不注入光的情况下，可指令仪器自动调零。
四．使用4．1 面板说明1）前面板(1)POWER 电源开关。
(2)W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“W”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。
(3)d(REL) 相对测量按键。
按下，其数码显示窗右侧相应的指示器发光，可进行光功率的相对测量，参考光功率值即为按此键时的输入光功率值Pref，第二次测量的光功率显示值是相对于Pref的相对值。
按“W dBm”键便解除了此测量方式。
(4)λ SEL 波长选择键。
按一下此键，其上方指示器发光，指示仪器当前处于波长选择状态，并在数码显示窗显示其选择波长，并且右方nm指示器发光，示意单位为“纳米”。
此时，面板上其它控制键，除“MEAS”和“RMT”外，均不起作用。
(9)数码显示窗五位LED数码显示窗口。
显示光功率测量值或者（在波长选择期间）波长数。
4．2 操作电源开关置“ON”。

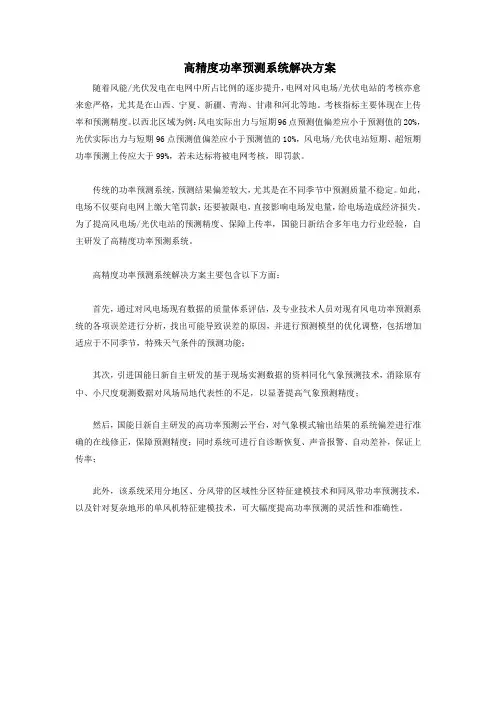

高精度功率预测系统解决方案
随着风能/光伏发电在电网中所占比例的逐步提升，电网对风电场/光伏电站的考核亦愈来愈严格，尤其是在山西、宁夏、新疆、青海、甘肃和河北等地。
考核指标主要体现在上传率和预测精度。
以西北区域为例：风电实际出力与短期96点预测值偏差应小于预测值的20%，光伏实际出力与短期96点预测值偏差应小于预测值的10%，风电场/光伏电站短期、超短期功率预测上传应大于99%，若未达标将被电网考核，即罚款。
传统的功率预测系统，预测结果偏差较大，尤其是在不同季节中预测质量不稳定。
如此，电场不仅要向电网上缴大笔罚款；还要被限电，直接影响电场发电量，给电场造成经济损失。
为了提高风电场/光伏电站的预测精度、保障上传率，国能日新结合多年电力行业经验，自主研发了高精度功率预测系统。
高精度功率预测系统解决方案主要包含以下方面：
首先，通过对风电场现有数据的质量体系评估，及专业技术人员对现有风电功率预测系统的各项误差进行分析，找出可能导致误差的原因，并进行预测模型的优化调整，包括增加适应于不同季节，特殊天气条件的预测功能；
其次，引进国能日新自主研发的基于现场实测数据的资料同化气象预测技术，消除原有中、小尺度观测数据对风场局地代表性的不足，以显著提高气象预测精度；
然后，国能日新自主研发的高功率预测云平台，对气象模式输出结果的系统偏差进行准确的在线修正，保障预测精度；同时系统可进行自诊断恢复、声音报警、自动差补，保证上传率；
此外，该系统采用分地区、分风带的区域性分区特征建模技术和同风带功率预测技术，以及针对复杂地形的单风机特征建模技术，可大幅度提高功率预测的灵活性和准确性。

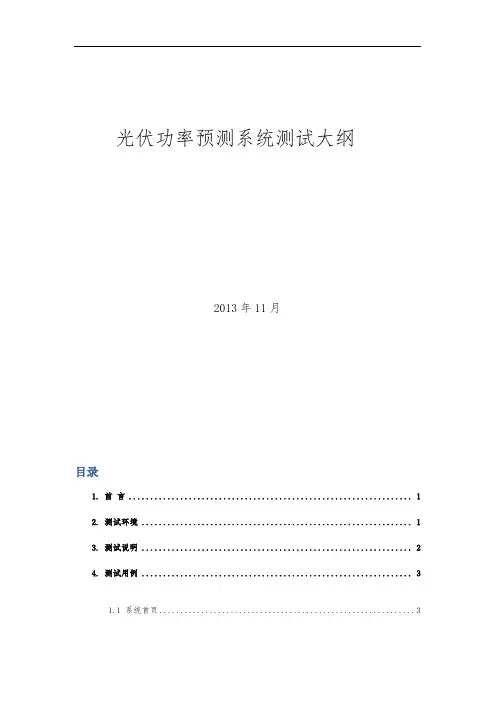

光伏功率预测系统测试大纲2013年11月目录1. 前言 (1)2. 测试环境 (1)3. 测试说明 (2)4. 测试用例 (3)1.1系统首页 (3)1.2光伏发电场日辐照度曲线查询 (4)1.3辐照度历史查询 (5)1.4辐照度、温湿雨压气象信息查询 (6)1.5温度历史曲线 (7)1.6湿度历史曲线 (9)1.7气压历史曲线 (10)1.8日有功过程线 (11)1.9历史功率曲线 (12)1.10预测功率精度统计 (13)6 测试结果 (15)1.11测试问题 (15)7 测试结论 01. 前言本测试大纲主要是对“光伏功率预测系统”应用软件整体功能进行的测试，对本报告所列出的各项测试内容。
当所有项目均测试完毕后，双方共同商讨确定本次初验的总结论，在达成一致意见后，双方授权代表在初验证书上签字，作为验收的正式文件。
由于现场条件限制不能进行的测试项目，应在该项目记录中予以说明，但不影响验收工作的整体通过。
如果某些测试项目未能达到要求，双方除了做好记录报告、明确解决措施以外，甲方可视具体情况拒绝在单项或整体结论上签字。
2. 测试环境系统平台、服务器配置、网络环境等验收测试的软硬件环境如下表所述：3. 测试说明1.1 说明对于每个功能模块，列出其中包含的子功能名称，对每个子功能进行详细测试。
每个子功能的操作，分成若干项目，进行逐项测试。
逐项测试列出了测试表，其中包括测试项目、测试方法及其期望效果和测试结果。
对于每个测试项目，如果正确通过，则在“测试结果”中打“√”；对于每个测试项目，如果不能正确通过，则在“测试结果”中打“X”，并且将其记录在“偏差记录表”中；4. 测试用例1.1 系统首页1.2 光伏发电场日辐照度曲线查询1.3 辐照度历史查询1.4 辐照度、温湿雨压气象信息查询1.5 温度历史曲线1.6 湿度历史曲线1.7 气压历史曲线1.8 日有功过程线1.9 历史功率曲线1.10 预测功率精度统计6 测试结果6.1 测试问题7 测试结论年月，测试小组根据“光伏功率预测系统”的软件需求与开发合同，与技术人员一起编写了系统功能验收测试报告，对该软件系统进行了测试。
光伏电站功率预报智能管理系统使用手册北京国能日新系统控制技术有限公司目录一、系统简介 (3)二、系统模块 (3)三、操作步骤 (4)3.1、用户管理 (4)3.2、电场设置 (6)3.2.1电场设置 (6)3.2.2逆变器信息设置 (7)3.2.3组件设置 (8)3.2.4气象站设置 (9)3.2.5预测设置 (10)3.2.6限电设置 (11)3.3、状态监测 (12)3.3.1系统状态 (12)3.3.2逆变器状态 (13)3.4、预测曲线 (13)3.4.1短期预测曲线 (13)3.4.2超短期预测曲线 (14)3.5、气象信息 (15)3.5.1直方图 (15)3.5.2湿度曲线 (16)3.5.3风速曲线 (16)3.5.4辐照度曲线 (17)3.5.5压力曲线 (17)3.5.6温度曲线 (18)3.6、统计分析 (18)3.6.1完整性统计 (19)3.6.2误差统计 (19)3.6.3事件查询 (20)3.6.4历史查询 (20)3.7、数据报表 (21)四、系统维护 (26)4.1数据库连接不上 (26)4.2短期预测数据不显示 (26)4.3超短期预测数据不显示 (26)4.4接收实发功率异常 (27)一、系统简介“光伏功率预测系统”是北京国能日新系统控制技术有限公司依托自有的知识产权独立开发的太阳能并网电场功率预测系统。
本预测系统是以高精度数值气象预报为基础，搭建完备的数据库系统，利用各种通讯接口采集电站综自系统、气象站数据，采用人工智能神经网络、粒子群优化、光电信号数值净化、高性能时空模式分类器及数据挖掘算法对各个光伏电站进行建模，提供人性化的人机交互界面，对光伏电站进行功率预测，为光伏电站管理工作提供辅助手段。
二、系统模块系统按界面分为三个模块：上方控制界面模块，左边菜单模块，中间主题内容模块。
如图2-1所示。
图2-1系统界面上方控制界面模块可以实现界面UI更换，密码修改，重新登录以及退出系统等功能。
左边菜单模块是整个系统的导航，可以点击进入到对应主题内容。
系统按功能分为8个模块：用户管理，系统设置，状态监测，预测曲线，气象信息，统计分析，数据报表以及帮助模块。
其中用户管理模块有增加用户，修改用户信息，删除用户等功能。
系统设置分为电场基本信息的增加、修改、删除，逆变器信息的增加、修改、删除，气象站的增加、修改、删除，光伏组件的增加、修改、删除，预测信息的设置以及限电设置。
状态监测包含系统服务以及接口的状态。
预测曲线包含短期预测曲线与超短期预测曲线的查看。
气象信息包含风速风向、温度、湿度、福照度、压力等信息的查询。
统计分析包括数据完整性，误差统计，时间查询，以及历史数据查询等功能。
数据报表功能包括短期超短期数据的日报，月报，年报查询功能。
帮助模块式整个系统的文档说明，以及系统的信息说明。
三、操作步骤3.1、用户管理点击用户管理菜单，会展开用户管理，点击用户管理进入到用户界面。
如图3-1-1所示。
图3-1-1用户界面3.1.1增加用户点击“用户列表”上方工具栏的“增加”，界面会弹出一个对话框，添加相应内容，然后点击保存或者双击表格空白处，即可保存。
添加用户需要root用户权限，密码必须是6到16位长度，否则添加会失败。
图3-1-2增加用户3.1.1修改用户选择一个用户后，点击编辑按钮，界面会弹出一个对话框，修改对应内容，点击保存即可。
或者在用户列表中双击需要修改的用户信息所在行，该行会呈现出编辑状态，修改需要修改的内容，然后再双击此行即可保存。
编辑需要root 用户权限。
图3-1-3修改用户3.1.1删除用户勾选所需要删除的用户，然后点击工具栏的“删除”，即可删除，删除用户需要root权限。
图3-1-4删除用户3.2、电场设置电场的设置需要管理员权限。
其中预测数据源的设置需要超级管理员权限。
3.2.1电场设置展开电场设置的菜单，点击电场设置即可进入电场基本信息设置界面。
如图3-2-1所示。
a.电场基本信息增加点击“增加”按钮，会弹出增加页面，按限制要求增加电场信息，电场ID与电场名称是不可以重复的，其他信息当输入有误的时候，会自动提示。
当所有必须输入项输入完成后，点击保存即可添加电场信息。
b.电场基本信息编辑当选择一个电场后，点击“编辑”按钮，界面会进入到编辑界面，按限制要求编辑电场信息。
在编辑中优先级选择中，如果选择了当前电场为最高级别电场，界面默认显示的电场就为此电场。
c.电场基本信息删除当选择一个电场后，点击“删除”按钮，电场会被删除，但是电场数据还会保存在数据库中。
图3-2-1电场信息管理3.2.2逆变器信息设置展开电场设置的菜单，点击逆变器设置即可进入逆变器设置界面。
如3-2-2所示。
a.逆变器信息添加当选择电场后，再点击逆变器信息列表的添加按钮，会弹出一个添加逆变器的对话框。
按要求添加逆变器信息。
然后点保存。
请注意逆变器的ID跟名称必须唯一。
b.逆变器信息修改当在逆变器列表中选择一个逆变器后，再点击逆变器信息列表的编辑按钮，会弹出一个逆变器的编辑界面。
按要求更新逆变器信息。
然后点保存。
请注意逆变器的ID跟名称必须唯一。
c.逆变器信息删除在逆变器列表中选择一个逆变器后，点击删除，即可删除逆变器信息记录。
图3-2-2逆变器信息管理3.2.3组件设置展开电场设置的菜单，点击组件设置即可进入组件设置界面。
如3-2-3所示。
a.组件信息添加点击“增加”按钮，会弹出增加对话框，按限制要求增加组件信息，组件型号是不可以重复的，其他信息当输入有误的时候，会自动提示。
当所有必须输入项输入完成后，点击保存即可添加组件信息。
b.组件信息编辑当选择一个组件后，点击“编辑”按钮，界面会进入到编辑界面，按限制要求编辑组件信息。
点击编辑保存即可更新数据。
c.组件信息删除当选择一个组件后，点击“删除”按钮，即可删除组件信息。
图3-2-3组件设置3.2.4气象站设置展开电场设置的菜单，点击气象站设置即可进入气象站设置界面。
如3-2-4所示。
a.气象站信息添加点击气象站信息列表的“添加”按钮，会弹出一个气象站数据添加的对话框。
按要求添加气象站信息。
然后点保存。
请注意气象站编号跟气象站名称必须唯一。
b.气象站信息编辑点击气象站信息列表的“编辑”按钮，会弹出一个气象站编辑的对话框。
按要求更新气象站信息。
然后点保存。
请注意气象站编号跟气象站名称必须唯一。
c.气象站信息删除当选择一个气象站后，点击“删除”按钮，即可删除气象站信息。
图3-2-4气象站设置3.2.5预测设置展开电场设置的菜单，点击预测设置即可进入预测设置界面。
如3-2-5所示。
a.预测时间设置当选择一个电场后，预测时间会自动获取，如果没有预测时间，默认情况全部为零。
预测时间格式为【HH:mm】，H代表小时，m为分钟。
格式需要正确。
当鼠标离开输入框时间会自动更新。
b.预测数据源设置预测数据源的设置需要超级管理员的用户，当选择后，如果提示没有权限，需要重新用root用户登录才能修改。
c.开机容量设置当选择一个电场后，会出现当前电场的开机计划容量列表数据。
点击“增加”按钮，会弹出一个添加开机容量的对话框，按要求填入相应的内容，既可添加成功。
需要说明的是，开机容量必须添加当前时间以后的记录，同时，如果历史库里面有记录，是无法成功添加的。
除此之外开机容量的数值必须小于投运容量。
而时间必须是15分钟的倍数。
当点击“编辑”按钮，会弹出一个编辑开机容量的对话框。
按要求更新相应内容，点保存更新信息。
数据要求与增加格式一样。
当选择一行数据后，点击“删除”按钮，即可以删除开机容量记录。
图3-2-5预测设置3.2.6限电设置展开电场设置的菜单，点击限电设置即可进入限电设置界面。
如3-2-6所示。
a.限电记录添加当选择电场后，再点击限电记录列表的“添加”按钮，会弹出一个添加限电记录的对话框。
按要求添加限电信息。
然后点保存。
限电时间段不能重复。
b.限电记录编辑选择一个限电记录后，再点击限电记录列表的“编辑”按钮，会弹出一个编辑限电记录的对话框。
按要求更新限电信息。
然后保存。
限电时间段不能重复。
c.限电记录删除当选择一个限电记录后，再点击“删除”按钮，即可以删除当前的限电记录。
图3-2-6限电设置3.3、状态监测3.3.1系统状态点击打开状态监测菜单，然后点击【系统服务】进入状态监测页面，可直接显示出系统服务状态，系统接口状态与系统命令状态。
如3-3-1所示。
图3-3-1系统状态3.3.2逆变器状态点击逆变器状态菜单，进入逆变器状态页面。
可直观的看到电场各个逆变器的当前状态，包括：逆变器名称、逆变器有功、逆变器状态详细信息。
如下图所示。
图3-3-2逆变器状态3.4、预测曲线3.4.1短期预测曲线点击打开预测曲线菜单，然后点击【短期预测曲线】可以进入到曲线界面。
如3-4-1所示。
图3-4-1短期预测曲线短期预测曲线页面默认显示电场的一天数据。
上半部分为曲线界面，下面为表格数据。
当选择电场跟数据显示范围后，数据会理解加载。
界面刷新频率是5分钟。
3.4.2超短期预测曲线点击打开预测曲线菜单，然后点击【超短期预测曲线】可以进入到曲线界面。
如3-4-2所示。
图3-4-2超短期预测曲线超短期预测曲线页面显示当前时间点前后四个小时的数据。
上半部分为曲线界面，下面为表格数据。
当选择电场后，数据会理解加载。
界面刷新频率也是5分钟。
在两个曲线页面，双击表格可以进入编辑模式，对数据进行修正。
3.5、气象信息点击打开气象信息菜单，可以看到气象信息子菜单。
气象信息分为【直方图】，【温度曲线】，【湿度曲线】，【风速曲线】，【福照度曲线】，【压力曲线】。
3.5.1直方图点击【直方图】后，进入到直方图展示界面。
分别选择电场，数据源，起始结束时间后，点击确认图表就会展示出来。
直方图是对过去某个时间段内的风速频率分布进行统计，是电场在该段时间内风速情况的直观体现。
可对预测气象数据、风机平均风速、测风塔风速分别进行风速频率分布的统计。
统计的方法是选择要统计的项，若是测风塔统计，选择要统计的层高，选择开始、结束时间，点击“查询”按钮，曲线控件中以直方图的形式显示风速频率分布信息。
若要导出数据，点击“导出”按钮进行导出。
如图3-5-1：图3-5-1直方图3.5.2湿度曲线湿度曲线用来统计某个时间段内的湿度情况。
用户首选选择风电场，然后选择数据源，选择开始、结束时间，点击“确定”按钮，控件中将显示曲线。
若要导出数据，点击“导出”按钮进行导出。
如图3-5-2：图3-5-2湿度曲线3.5.3风速曲线风速曲线用来统计某个时间段内的风速情况。
用户首选选择风电场，然后选择数据源，选择开始、结束时间，点击“确定”按钮，控件中将显示曲线。
若要导出数据，点击“导出”按钮进行导出。
