电子测量课件(1)

1.电子(diànzǐ)测量的定义狭义测量：测量是为了确定(quèdìng)被测量的量值而进行的实验过程。

广义测量：测量是为了获取被测量对象的信息而进行(jìnxíng)的实验过程2.测量(cèliáng)的五大要素观察者；测量对象；测量仪器；测量方法，测量条件3.计量的定义计量是利用技术和法制手段实施的一种特殊形式的测量，即吧被测量与国家计量部门作为基准或标准的同类单位量进行比较4.计量的三个特征统一性；准确性；法制性5.基准能不能参加测量？基准本身并并不一定刚好等于计量单位，一个时期的基准代表着此时人类的认知，随着发展，各种基准不断的发生变化6.电子测量的特点电子测量是泛指以电子技术为基本手段的一种测量技术，它是测量学与电子学互相结合的产物。

其特点：1）测量频率范围宽。

2）测量量程宽。

3）测量准确度高。

4）测量速度快。

5）可以进行遥测。

6）易于实现测试智能化和测试自动化。

8）易于小型化7.真值的定义一个量在被观测时，该量本身所具有的真实大小称为真值；真值不能通过测量得到。

8.误差的表示方法，相对误差，绝对误差（会计算，意义）绝对误差：由测量所得到的被测量x与其真值A0之差；⊿x=x-A0。

⊿x为绝对误差绝对误差表明了被测量的测量值与被测值的实际值之间的偏离程度与方向相对误差：绝对误差与被测量的真值之比Y=（⊿x/A0）*100%为了说明测量的准去程度9.分贝误差分贝误差是用对数形式表示的一种相对误差，单位为分贝（db）Ydb=20lg(1+Y)J10.鉴定仪表是否合格如果仪表准确度为s级，则说明该仪表的最大满度误差不超过s%，即|Ym|<=s% 指导选择不超过2/311.误差的来源与分类(各自特点，如何处理)来源：仪器误差，使用误差，影响误差，理论误差和方法误差，人身误差。

分类：1）系统误差：只要测量条件不变，误差即是确切的数值，用多次测量取平均值的方法不能改变和消除误差，当条件改变时，误差也随着遵循某种确定的规律改变，具有重复性，较易之修改和消除。

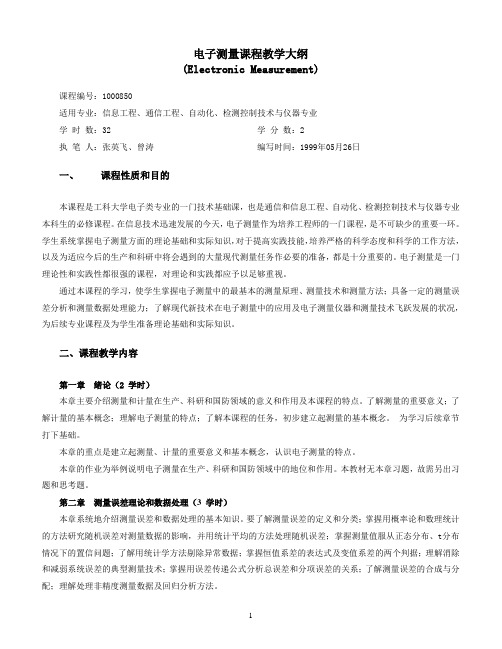

电子测量课程教学大纲(Electronic Measurement)课程编号：1000850适用专业：信息工程、通信工程、自动化、检测控制技术与仪器专业学时数：32 学分数：2执笔人：张英飞、曾涛编写时间：1999年05月26日一、课程性质和目的本课程是工科大学电子类专业的一门技术基础课，也是通信和信息工程、自动化、检测控制技术与仪器专业本科生的必修课程。

在信息技术迅速发展的今天，电子测量作为培养工程师的一门课程，是不可缺少的重要一环。

学生系统掌握电子测量方面的理论基础和实际知识，对于提高实践技能，培养严格的科学态度和科学的工作方法，以及为适应今后的生产和科研中将会遇到的大量现代测量任务作必要的准备，都是十分重要的。

电子测量是一门理论性和实践性都很强的课程，对理论和实践都应予以足够重视。

通过本课程的学习，使学生掌握电子测量中的最基本的测量原理、测量技术和测量方法；具备一定的测量误差分析和测量数据处理能力；了解现代新技术在电子测量中的应用及电子测量仪器和测量技术飞跃发展的状况，为后续专业课程及为学生准备理论基础和实际知识。

二、课程教学内容第一章绪论（2 学时）本章主要介绍测量和计量在生产、科研和国防领域的意义和作用及本课程的特点。

了解测量的重要意义；了解计量的基本概念；理解电子测量的特点；了解本课程的任务，初步建立起测量的基本概念。

为学习后续章节打下基础。

本章的重点是建立起测量、计量的重要意义和基本概念，认识电子测量的特点。

本章的作业为举例说明电子测量在生产、科研和国防领域中的地位和作用。

本教材无本章习题，故需另出习题和思考题。

第二章测量误差理论和数据处理（3 学时）本章系统地介绍测量误差和数据处理的基本知识。

要了解测量误差的定义和分类；掌握用概率论和数理统计的方法研究随机误差对测量数据的影响，并用统计平均的方法处理随机误差；掌握测量值服从正态分布、t分布情况下的置信问题；了解用统计学方法剔除异常数据；掌握恒值系差的表达式及变值系差的两个判据；理解消除和减弱系统误差的典型测量技术；掌握用误差传递公式分析总误差和分项误差的关系；了解测量误差的合成与分配；理解处理非精度测量数据及回归分析方法。

电子测量技术基础1. 引言电子测量技术是电子工程的一个重要分支，它通过各种测量手段和技术手段对电子元器件、电子电路以及电子系统进行测量和分析，以获取相关的电气参数和特性。

本文将介绍电子测量技术的基础知识和常用的测量方法。

2. 电子测量技术的分类根据测量对象的不同，电子测量技术可以分为以下几类：2.1 电压和电流测量电压和电流是电子电路中最基本的电气量，也是电子测量中最常用的测量对象之一。

在电子测量中，通常采用万用表、示波器和电流表等工具进行电压和电流的测量。

2.2 频率和相位测量频率和相位是描述信号特性的重要参数，在电子测量中应用广泛。

常见的频率和相位测量方法包括计数器测量法、频谱分析法和相位差计测法等。

2.3 电阻和电容测量电阻和电容是电子电路中常见的被测量对象。

电阻的测量可以通过电桥法、万用表和示波器等工具进行，而电容的测量则可以通过LCR表、示波器和信号发生器等进行。

2.4 电感和功率测量电感和功率是电子电路中的重要参数。

电感的测量可以使用LCR表和示波器等方法，而功率的测量则可以通过功率计和示波器等工具进行。

3. 常用的电子测量仪器电子测量仪器是电子测量技术中不可或缺的工具。

下面介绍几种常见的电子测量仪器。

3.1 示波器示波器是测量信号波形的常用仪器，可以显示波形的振幅、频率、相位等信息。

示波器可以分为模拟示波器和数字示波器两种类型。

3.2 万用表万用表是用于测量电压、电流和电阻等电气量的多功能仪器。

它集合了电压表、电流表和电阻表的功能，可以在一个仪器上完成多种测量任务。

3.3 信号发生器信号发生器可以产生各种频率和幅度的信号，用于测试和校准其他仪器以及进行信号调试和试验。

3.4 LCR表LCR表是用于测量电感、电容和电阻等参数的仪器。

它通过测量待测元件在不同频率下的电压和电流，以及它们之间的相位差，从而计算出元件的电感、电容和电阻等参数。

4. 常用的电子测量方法4.1 直接测量法直接测量法是最基本的测量方法之一，它通过直接连接测量仪器和被测对象来获取电气参数。
