GeoMap位图矢量化作图步骤

使用测绘技术进行矢量化地图绘制的步骤介绍近年来，随着技术的不断发展，测绘技术在地理信息系统（GIS）领域得到了广泛应用。

其中，矢量化地图绘制是其中重要的环节之一。

本文将介绍使用测绘技术进行矢量化地图绘制的步骤。

第一步：数据收集与处理在进行矢量化地图绘制之前，首先需要收集相应的数据。

这些数据可以包括卫星影像、航空影像、地形图等，这些数据的精度和分辨率将直接影响最终绘制出的矢量地图的质量。

收集到的数据需要进行处理，包括去除图像噪声、图像增强等步骤。

第二步：图像解译与特征提取接下来，需要对收集到的数据进行图像解译与特征提取。

图像解译是指通过人工判断划定出图像中的各种特征，如道路、建筑物、河流等。

而特征提取则是通过计算机算法实现自动识别与提取。

这一步骤是矢量化地图绘制的重要环节，准确的特征提取将直接影响后续步骤。

第三步：数据过滤与删除冗余在进行矢量化地图绘制之前，需要对已提取的特征进行数据过滤与冗余删除。

这一步骤可以去除特征中的噪声、小型无关物体等不必要的信息，使地图更加清晰、准确。

第四步：坐标转换与投影变换接下来，需要进行坐标转换与投影变换，将解译、特征提取得到的特征点坐标转换成实际地理坐标。

这样可以保证地图的准确性，并且方便后续的分析与应用。

第五步：线状特征连接与区域填充在完成坐标转换与投影变换后，就可以开始进行线状特征的连接与区域填充。

这一步骤是为了将地图特征连接成连续的线状或面状特征，以形成完整的地图。

在这一步骤中，需要注意特征的拓扑关系，确保地图线状特征的连续一致性与完整性。

第六步：属性标记与编辑接下来，需要对绘制好的地图进行属性标记与编辑。

这一步骤可以为地图中的各个特征添加属性信息，如道路的名称、建筑物的用途等。

同时，还可以对地图进行编辑，如调整线宽、颜色等，以满足不同的需求。

第七步：地图输出与发布在完成属性标记与编辑后，就可以进行地图的输出与发布。

地图的输出可以选择不同的格式，如图像文件、矢量文件等。

应用MAPGIS进行地质图矢量化流程详解编著：刘金刚MAPGIS简介它是我国自主研制开发的地理信息系统，是全球唯一的搭建式GIS数据中心集成开发平台，实现遥感处理与GIS完全融合，支持空中、地上、地表、地下全空间真三维一体化的GIS开发平台，广泛应用于地质勘探、矿产管理、生态监测、环境保护、土地管理、环境地质灾害预测、城市建设、地下管网等方面。

0前言当下，行业竞争日益激烈，招投标成为企业取得业务、延续命脉的重要来源，不仅要能制作出详实可行的投标书，更要使用专业软件制作出漂亮的地质图件从而在竞争脱颖而出，是每一个地质人员必须掌握的安身立命的业务能力之一。

1制图的程序制图流程使制图工作有条不紊地进行，避免由于操作过程混乱导致最终结果的不可利用。

1.1 制图流程1.2 准备工作在进行地质制图之前,应做好相应的制图资料准备,加快地质制图的过程。

(1)扫描图件（尽量平整）选取分辨率为300，TIFF或JPEG保存，用JPEG时质量因子选75以上（PS保存时，品质8以上）---新建文件夹（如地形地质图）---将扫描图片及后续的图形编辑文件都放入此文件夹---可将该文件夹设置为工作目录；(2)将扫描图片经PHOTOSHOP旋转水平---清晰化处理主要是亮度、对比度（如果非彩色图，可以转换为灰度图）---保存为TIFF格式或其它；1.3图像配准 1.3.1生成标准图框①“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：②以光栅图内图廓左下角X 及Y 值作为起始公里值，以内图廓右上角X 及Y 坐标值作为结束公里值，单位为公里。

原图左下角X 及Y 坐标值为：X=527.65；Y=4084.6；原图右上角X 及Y 坐标值为： X=528.60；Y=4085.90；③“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅”④X 坐标值前两位38为3度带带号，原图比例尺为1:2000，网格间距xd 及yd 均为0.2，网格线类型选“绘制实线坐标线”，点参数---注释高度宽度都选 3。

在mapgis软件中的矢量化操作步骤在mapgis软件中的矢量化操作步骤1 装好软件后，进行系统设置，工作目录可以自己指定；矢量字库目录利用系统默认的；系统库目录要利用我考给你们的1万地形系统库就可以了。

2 打开相应的工程文件，添加后缀为TER.wl格式的文件，保存工程，编辑TER.wl文件。

3 关联图例文件，选用首曲线编辑线段，编辑线段要用折线画，一定要切记，连线的时候碰到等高线以外的杂线直接画过去，保持等高线的连续性，连线的时候碰到断开的地方直接画过去就可以了，以便后面附高程。

4 利用F12捕捉线头线尾，勾去下次不显示此对话框，这样的话可以省去每次捕捉弹出对话框的时间。

在画线的时候碰到拐角要多加几个点，保持线条的圆滑.5 在捕捉范围线的时候，直接画出范围线一点点，等整个线连完以后，利用菜单中的其它——工程裁剪一下就可以了。

6 所有线连完以后，利用其它菜单中的子菜单的自动连接线命令进行连接，可以使用默认值。

7 连完以后，利用线编辑中的编辑指定线命令条件选择，长度>=500,修改一下参数，再手工修改一下长度比较短的线条（目的是把等高线与其它杂线分开），刷好以后，在图层菜单中的改层开关里选用改线层，关34层，然后统删其它杂线。

8 利用自动附高程值的功能附高程。

附高程的时候一定要注意，不清楚的可以先咨询一下，以免附错。

附完高程以后利用检查功能检查等高线的ELEV属性，看是否有0值，对其进行修改。

9 利用mapgis6.7主菜单中的空间分析中的DTM分析检查高程值是否有误；文件——打开数据文件——线数据文件——处理点线——然后修改有误的高程值，修改的时候到mapgis编辑子系统中进行修改。

全部修改以后再到DTM分析中检查高程值，直至没有错误。

10整个过程完成就可以进行下一幅的工作的了。

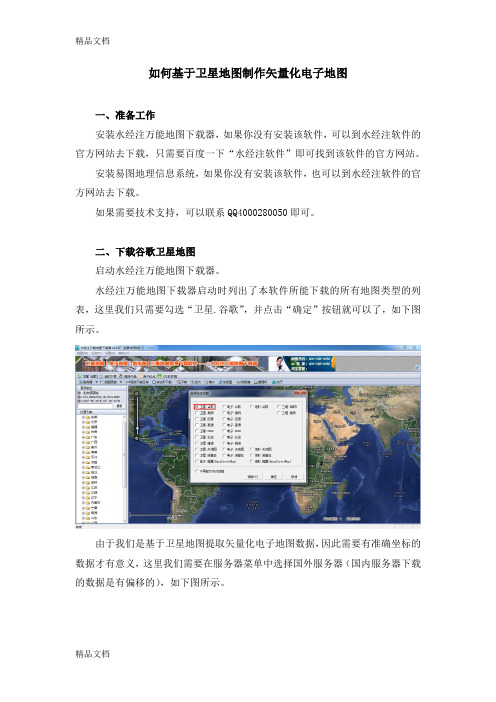

如何基于卫星地图制作矢量化电子地图一、准备工作安装水经注万能地图下载器，如果你没有安装该软件，可以到水经注软件的官方网站去下载，只需要百度一下“水经注软件”即可找到该软件的官方网站。

安装易图地理信息系统，如果你没有安装该软件，也可以到水经注软件的官方网站去下载。

如果需要技术支持，可以联系QQ4000280050即可。

二、下载谷歌卫星地图启动水经注万能地图下载器。

水经注万能地图下载器启动时列出了本软件所能下载的所有地图类型的列表，这里我们只需要勾选“卫星.谷歌”，并点击“确定”按钮就可以了，如下图所示。

由于我们是基于卫星地图提取矢量化电子地图数据，因此需要有准确坐标的数据才有意义，这里我们需要在服务器菜单中选择国外服务器（国内服务器下载的数据是有偏移的），如下图所示。

这里我们以成都二环路以内为例，说明如何基于谷歌卫星地图制作矢量化电子地图，因此我们要在查询区域中输入“成都”并点击“搜索”按钮定位到成都所在位置，如下图所示。

范围下载，而是只需要下载成都二环路以内，因此我们点击“多边形下载”工具（此时行政区域自动消失），选择整个二环路的范围，如下图所示。

在绘制的范围中双击，会显示“新建任务”对话框，在该对话框中，为了方便在易图地理信息系统中进行缩放，我们将1到19级全部选择下载。

由于，我们只是演示如何对地图进行矢量化，因此这里不需要下载标签（另外，由于是从国外服务器下载，标签只到13级就没有了），在对话框中把标签选项的勾取消掉即可，如下图所示。

对话框中点击确定后，开始下载卫星地图，在下载的过程中还可以分别点击“查看下载状态”标签或“查看下载结果”标签切换视图，以查看卫星地图的下载情况，如下图所示。

下载完成之后，会询问是否导出，点“否”不导出，因为我们将会把任务文件（*.dat）直接导入到易图地理信息系统中作为底图进行矢量化。

注意：这里下载完成后，请务必关闭下载器，否则当易图地理信息系统读取任务文件时会因为被下载器占用而读取不成功。

第二部分MapGIS软件使用MapGIS实验一：地图编辑、矢量化、拓扑编辑、图层操作一、目的要求掌握运用MapGIS进行地图扫描矢量化的基本原理、方法和步骤，熟悉MapGIS 地图编辑模块、矢量化模块、拓扑编辑模块、属性管理模块的使用。

二、操作内容参考实验指导书介绍的方法，利用提供的扫描地图进行屏幕跟踪矢量化，并建立拓扑数据结构。

修改属性结构表，并挂接属性数据。

四、操作步骤1、启动MapGIS6.7并进入图形处理→输入编辑子系统。

2、新建文件→装入光栅文件（选择“山东地市行政区划图”）→工作区→存文件→存线文件（将文件保存在你熟悉的路径下，如D:\），看下图：3、线编辑→参数编辑→修改缺省线参数（一般选折线，定义线型、辅助线型，宽度，X、Y 值，图层等）。

4、矢量化→交互式矢量化（对图像中的每个线条进行矢量化）。

提示：编辑过程中按F5键放大窗口，F7键缩小窗口，F6键移动窗口，F8键在当前线上增加一个点，F9键取消当前线上最后一个点。

在自动跟踪过程中，如果出现错误，则可以按F9键不断退回。

注意：编辑过程中应当经常存盘；每条线跟踪一次。

如下图：5、编辑完成后，进行多边形拓扑关系错误检查过程。

具体操作包括：其它→自动剪断线→清除微短线→清除线重叠坐标及自相交→清除微短线→自动线结点平差→线拓扑错误检查。

提示：如果其中的任何一步提示有错误，则按照步骤6中的方法对每一个错误分别进行修正。

6、如果拓扑错误检查有错误，则利用线编辑工具对错误进行修正，直至在进行“线拓扑错误检查”时没有错误为止。

提示：线编辑工具都在“线编辑”菜单中，最常使用的工具包括：剪断线→有剪断点；线上加点；线上删点；线上移点；线结点平差→区圆心值；删除线；联接线。

如下图：7、当没有拓扑错误时，进行多边形拓扑关系建立。

具体操作包括：其它→线转弧段（存区文件，输入新文件名，将文件保存在你熟悉的路径下，如D：\）。

8、工作区→装入文件→装入区文件(新存的文件)→其它→拓扑重建。

矢量化地图的制作方法与要点概述:随着科技的不断发展，矢量化地图已经成为数字地图制作的主流，而相比于传统的栅格地图，矢量化地图具有更高的精度和灵活性。

本文将介绍矢量化地图的制作方法和要点，以帮助读者更好地理解和应用矢量化地图技术。

什么是矢量化地图:矢量化地图是通过将地理信息转化为矢量形式来表示地图的一种地图制作技术。

与传统的栅格地图不同，矢量化地图使用数学方程来描述地理对象的位置、形状和属性等信息，而不是通过像素点来表示。

矢量化地图的制作方法:1. 数据收集:矢量化地图的制作首先需要收集原始地理数据。

这些数据可以包括地理坐标、地物属性、地形高度等信息。

收集数据的方式可以通过GPS定位、航空摄影、地面测量等手段获取。

2. 数据预处理:在进行矢量化地图制作之前，需要对收集到的原始数据进行预处理。

预处理的目的是去除噪声、清理冗余信息、修复数据损坏等，以保证最终地图的准确性。

3. 地理对象识别:地理对象识别是矢量化地图制作的核心步骤之一。

通过图像处理和计算机视觉技术，可以识别出地理对象的边界和属性。

常用的地理对象包括建筑物、道路、河流等。

4. 矢量数据绘制:在地理对象识别完成后，就可以开始进行矢量数据绘制。

绘制矢量数据需要借助专业的地理信息系统软件，如ArcGIS、QGIS等。

通过选择适当的绘制工具和设置属性，可以实现矢量地图的绘制和编辑。

5. 数据完善与优化:绘制矢量数据后，需要对地图进行数据完善和优化。

这包括添加地图符号、标注地物名称、调整地物位置等。

同时，还需要确保地图的一致性、可读性和美观性。

矢量化地图的要点:1. 数据质量:矢量化地图的数据质量直接影响地图的准确性和可信度。

因此，在制作地图时，需要注意数据的来源和精度。

同时，还需要对数据进行验证和校正，确保其与实际地理情况一致。

2. 地理对象完整性:地理对象的完整性是矢量化地图的重要要点之一。

在识别和绘制地理对象时，需要保证对象的完整性，避免出现断裂或重叠等情况。

⽤MapGIS进⾏地质图⽮量化的技术流程利⽤MapGIS进⾏地质图⽮量化的技术流程撰写⼈：曹嘉撰写⽇期：2011年6⽉15⽇说明本⽂按照⽮量化的主⼲思路，配合⼤量⽂字和图⽚进⾏了技术流程的阐述，不包含细节和意外情况。

注：正⽂中所述各对象所属关系：⼯程包含⽂件，⽂件包含图层，图层包含图元。

技术流程图如下（每个步骤在下述正⽂中详述）：⽬录利⽤MapGIS进⾏地质图⽮量化的技术流程 (1)说明 (2)⽬录 (3)⼀、资料准备和预处理 (1)1、在photoshop中对图⽚进⾏预处理 (1)2、⽤mapgis标准图框对图⽚配准 (4)⼆、地质图数字化 (9)1、对图像中的各种要素按照图例识别 (10)2、⼯程准备 (10)3、建⽴点、线、⾯⽂件和图层 (12)4、编辑⼯程图例（即要素样式） (16)5、点、线的⽮量化和属性编辑（核⼼步骤） (19)6、线拓朴造区（⾯）（核⼼步骤） (25)三、图幅整饰 (34)1、图名和图内外注记的制作 (34)2、图框、⽐例尺、地理格⽹制作 (35)3、外框制作 (36)⼀、资料准备和预处理本步骤包括以下两个⼦步骤：1、在photoshop中对图⽚进⾏预处理预处理包括图像拼接、图像模式转换、⾊彩增强、格式转换等内容，可根据实际情况选做。

1）利⽤photoshop软件对图像进⾏拼接（如果是⼀整张图件，则不需要此步骤）。

假如有左右两张需要拼接的图⽚。

步骤为：调整画布——调整位置使左右图⽚吻合——⽻化重叠区——合并图层。

A.打开左侧图⽚后，“图像”—“画布⼤⼩”，调整画布⼤⼩为原来的2倍多B.将右侧图⽚拉进左侧画布内，进⾏⾓度、位置等各⽅⾯调整，使左右两张图⽚⽆缝吻合。

右侧图⽚拉进左侧画布内后的情形左右吻合后的情形C.⽤左侧⼯具栏中“矩形选择⼯具”框选住重叠的部分（尽量少框选），“⽻化”调整⼀定数值⽐如20-50。

D.不满意的话，“恢复”后，再调整。

多做⼏次直到满意为⽌。

E.将左右两边图⽚的图层合并成⼀个。

如何进行矢量化地形图的制作引言：随着科技的发展和数字化的兴起，矢量化地形图的制作在地理信息系统（GIS）领域扮演着重要的角色。

矢量化地形图不仅可以提供准确、精细的地形信息，还可以为城市规划、环境保护、军事部署等诸多领域提供有效支持。

本文将从数据获取、处理和分析三方面探讨如何进行矢量化地形图的制作。

一、数据获取矢量化地形图的制作首先需要获得高质量的地形数据。

通常，我们可以从卫星影像、航空影像、地面测量等多种数据源获取地形数据。

1.1 卫星影像卫星影像是获取地形数据的常用手段之一。

我们可以通过遥感技术获取卫星影像，并利用图像处理软件对卫星影像进行处理，提取出地形信息。

常见的软件包括ENVI、Erdas等。

利用这些软件，我们可以进行图像纠正、图像增强、特征提取等操作，从而得到高质量的地形数据。

1.2 航空影像航空影像是另一种常用的数据源。

航空影像采集设备通常装载在飞机或无人机上，可以提供更高分辨率、更准确的地形数据。

在获取航空影像之后，我们可以利用遥感图像处理软件进行图像处理，包括图像配准、镶嵌等操作，从而得到清晰的地形图。

1.3 地面测量除了卫星影像和航空影像，地面测量也是获取地形数据的常见手段。

地面测量可以通过全站仪、激光扫描仪、GPS等设备进行。

全站仪可测量出地面的坐标和高程信息，而激光扫描仪可以获取地面的三维表面信息。

利用这些设备获取的数据，我们可以进行后续的处理和分析。

二、数据处理在获得地形数据后，我们需要对其进行处理，以达到更好的质量和精度。

数据处理可以包括数据预处理、去噪、数据拟合等步骤。

2.1 数据预处理数据预处理是指在进入正式处理之前对数据进行初步处理。

这包括格式转换、数据平滑、空间插值等操作。

通过数据预处理，可以有效降低数据的噪声，并减小误差。

2.2 去噪地形数据中可能存在各种噪声，如孤立点、强度异常点等。

这些噪声会对数据的准确性造成影响。

为了去除这些噪声，我们可以利用滤波算法对数据进行去噪处理。
