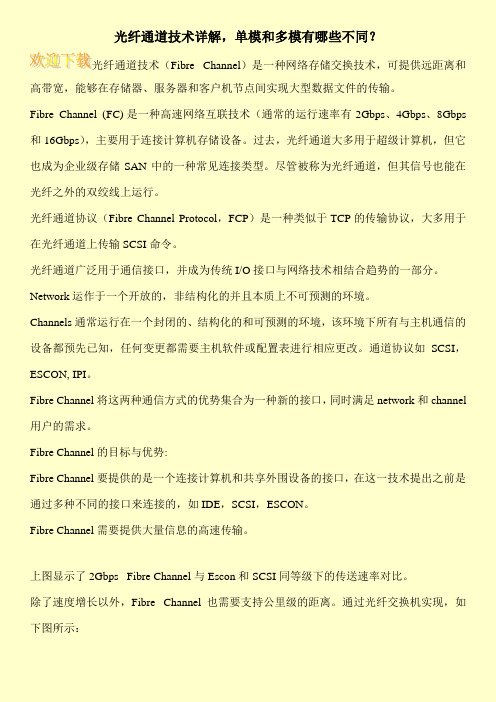

光纤通道技术详解,单模和多模有哪些不同?光纤通道技术(Fibre Channel)是一种网络存储交换技术,可提供远距离和高带宽,能够在存储器、服务器和客户机节点间实现大型数据文件的传输。
Fibre Channel (FC) 是一种高速网络互联技术(通常的运行速率有2Gbps、4Gbps、8Gbps 和16Gbps),主要用于连接计算机存储设备。
过去,光纤通道大多用于超级计算机,但它也成为企业级存储SAN中的一种常见连接类型。
尽管被称为光纤通道,但其信号也能在光纤之外的双绞线上运行。
光纤通道协议(Fibre Channel Protocol,FCP)是一种类似于TCP的传输协议,大多用于在光纤通道上传输SCSI命令。
光纤通道广泛用于通信接口,并成为传统I/O接口与网络技术相结合趋势的一部分。
Network运作于一个开放的,非结构化的并且本质上不可预测的环境。
Channels通常运行在一个封闭的、结构化的和可预测的环境,该环境下所有与主机通信的设备都预先已知,任何变更都需要主机软件或配置表进行相应更改。
通道协议如SCSI,ESCON, IPI。
Fibre Channel将这两种通信方式的优势集合为一种新的接口,同时满足network和channel 用户的需求。
Fibre Channel的目标与优势:Fibre Channel要提供的是一个连接计算机和共享外围设备的接口,在这一技术提出之前是通过多种不同的接口来连接的,如IDE,SCSI,ESCON。
Fibre Channel需要提供大量信息的高速传输。
上图显示了2Gbps Fibre Channel与Escon和SCSI同等级下的传送速率对比。
除了速度增长以外,Fibre Channel也需要支持公里级的距离。
通过光纤交换机实现,如下图所示:。
FC协议,即光纤通道(Fibre Channel)协议,是一种高速、高效率的通信协议,主要用于存储网络和设备间的高速数据传输。
在FC协议中,Class 1和Class 3是两种不同的访问控制类别,它们在功能和应用上存在一些差异。
Class 1是低速设备类,适用于简单的存储网络环境,通常由低端设备如硬盘和打印机组成。
Class 3是高速设备类,适用于更复杂的存储网络环境,通常由高端设备如服务器和存储设备组成。
Class 3相较于Class 1,提供了更高的性能和更广泛的功能。
首先,Class 3设备具有更高的性能。
它支持更高的数据传输速率,通常可以达到数Gbps或更高。
这种高速性能使得Class 3设备在处理大量数据传输时更为出色,例如在数据库存储、大型文件传输和实时视频流等场景中。
相比之下,Class 1设备由于其较低的传输速率,在处理这些任务时可能面临性能瓶颈。
其次,Class 3设备提供了更广泛的功能。
它支持多种数据传输模式,如SCSI-3、SCSI-2和FCP 等,这些模式提供了更高的数据可靠性和灵活性。
此外,Class 3设备还支持更高级别的安全性功能,如加密和身份验证,这些功能对于保护数据安全至关重要。
这些高级功能使得Class 3设备在需要高度可靠性和安全性的环境中更具优势。
再者,Class 3设备的应用场景更为广泛。
由于其高速性能和广泛的功能,Class 3设备适用于各种应用场景,包括企业级存储网络、医疗保健、数据中心和云计算等。
相比之下,Class 1设备的应用场景相对有限,通常仅适用于简单的存储网络环境。
然而,需要注意的是,虽然Class 3具有更高的性能和更广泛的功能,但它也相对更为复杂和昂贵。
因此,在选择FC协议的设备时,应根据具体的应用需求和预算进行权衡。
综上所述,Class 1和Class 3在功能和应用上存在差异。
Class 3作为高速设备类,提供了更高的性能和更广泛的功能,适用于更复杂的存储网络环境。
fc和roce原理
FC和RoCE都是网络通信协议,它们在以太网和光纤通道之间的差异如下:
1. FC(Fiber Channel)协议是一种面向连接的协议,它使用8B/10B编码方式,支持2Gbps、4Gbps和10Gbps的传输速率,并且可以在光纤通道上传输数据。
FC协议的主要特点是可靠性高、延迟小、可扩展性强等。
2. RoCE(RDMA over Converged Ethernet)协议是一种基于以太网的远程直接数据存取协议,它可以在以太网上实现类似于InfiniBand的数据中心网络互联。
RoCE协议的主要特点是低延迟、高吞吐量和低CPU负载等。
总的来说,FC和RoCE协议在以太网和光纤通道之间的差异主要体现在传输速率、可靠性和延迟等方面。
FC协议详解FC 协议简介开发于1988年,最早是用来提高硬盘协议的传输带宽,侧重于数据的快速、高效、可靠传输。
到上世纪90年代末,FC SAN开始得到大规模的广泛应用。
FC协议其实并不能翻译成光纤协议,只是FC协议普遍采用光纤作为传输线缆而不是铜缆,因此很多人把FC称为光纤通道协议。
在逻辑上,我们可以将FC看作是一种用于构造高性能信息传输的、双向的、点对点的串行数据通道。
在物理上,FC是一到多对应的点对点的互连链路,每条链路终结于一个端口或转发器。
FC的链路介质可以是光纤、双绞线或同轴电缆。
FC协议栈FC-0:连接物理介质的界面、电缆等;定义编码和解码的标准。
FC-1:传输协议层或数据链接层,编码或解码信号。
FC-2:网络层,光纤通道的核心, 定义了帧、流控制、和服务质量等。
FC-3:定义了常用服务,如数据加密和压缩。
FC-4:协议映射层,定义了光纤通道和上层应用之间的接口,上层应用比如:串行SCSI协议,HBA卡的驱动提供了FC-4 的接口函数。
FC-4 支持多协议,如:FCP- SCSI,FC-IP,FC-VI。
光纤通道的主要部分实际上是FC-2。
其中从FC-0到FC-2被称为FC-PH,也就是“物理层”。
光纤通道主要通过FC-2来进行传输,因此,光纤通道也常被成为“二层协议”或者“类以太网协议”。
在此重复:光纤通道并不是SCSI的替代;一般而言SCSI是光纤通道的上层。
光纤通道一般是指FC-PHY层:FC0-FC2。
术语FCP,即光纤通道协议,是指对SCSI的界面协议或FC-4层映射。
我们这里讨论的是光纤通道的内在工作原理,而不是指光纤通道协议。
光纤通道的数据单元叫做帧。
即使光纤通道本身就有几个层,大部分光纤通道是指第2层协议。
一个光纤通道帧最大是2148字节,而且光纤通道帧的头部比起广域网的IP和TCP来说有些奇怪。
光线通道只使用一个帧格式来在多个层上完成各种任务。
帧的功能决定其格式。
理解光纤通道(FC)的核心,包括其命名格式和位址机制,可以帮助人更好的理解SAN。
要全面了解所有有关协议的知识才能够快速浏览问题并找出问题所在。
虽然通过图形界面,鼠标点击和有限的知识也可能解决问题,但是这显然并不是好方法。
因此我们在这里学习一下光纤通道协议。
在此重复:光纤通道并不是SCSI的替代;一般而言SCSI是光纤通道的上层。
有些跑题,现在进入正题。
光纤通道一般是指FC-PHY层:FC0-FC2,在我们的上一篇文章已经有过简短提及。
术语FCP,即光纤通道协议,是指对SCSI的界面协议或FC-4层映射。
我们这里讨论的是光纤通道的内在工作原理,而不是指光纤通道协议。
光纤通道的数据单元叫做帧。
即使光纤通道本身就有几个层,大部分光纤通道是指第2层协议。
一个光纤通道帧最大是2148字节,而且光纤通道帧的头部比起广域网的IP和TCP来说有些奇怪。
光线通道只使用一个帧格式来在多个层上完成各种任务。
帧的功能决定其格式。
相比我们在IP世界中的概念,光纤通道帧格式是奇特而且奇妙的。
光纤通道帧起始于帧开始(SOF)标志,随后是帧头部,这个一会进行描述。
数据,或光纤通道内容,紧随其后,然后是帧结束(EOF)。
这样封装的目的是让光纤通道可以在需要时被其他类似于TCP的协议所承载。
图1. 光纤通道封装帧头
光纤通道帧本身,在大小上颇有不同。
在图1你可以看到我们之前提到过的SOF和EOF。
光纤通道帧头奇特之处是它是字导向的,而且一个光纤通道字是4字节。
在2148字节容量下,最多允许537字节。
帧头的组成部分,以及可选部分,列示如下:
SOF(1字):帧开始.
帧头(24字节):帧头决定使用何种协议,以及来源和目的地地址。
其变量取决于所使用
的协议。
可选ESP帧头(8字节):提供编码;包括SPI和ESP序列号
可选网络帧头(16字节):这样你可以将FC-SAN连接到非FC网络
可选关联帧头(32字节):不是光纤通道协议使用的,但可用于确定节点内的流程
可选设备帧头(最多64字节):不是光纤通道协议使用的,用于特定应用程序
载荷:数据,最多可达2048字节
可选填写字节(可变):用于保证数据载荷的大小不超过字节界限
可选ESP尾(可变):包含ESP检验值
CRC(4字节):一个帧头CRC(循环冗余校验)和光纤通道数据字段
帧结束(4字节):帧结束,并且表示是否是序列的最后一位
图 2. 光纤通道帧头
光纤通道帧格式包含光纤通道专有信息,包括来源地和目的地。
希望这里可以明白为什么光纤通道具有这么强的灵活性,以及为什么它也给我们带来令人头痛的这么多的基于光纤通道的协议
路由控制(1字节):路由部分表示是否是数据帧或链路控制帧(ACK或链路回复),信息部分表示数据类型
目的地ID(3字节):目的地光纤通道地址
类专用控制/优先级(1字节):服务质量
来源地ID(3字节):来源地节点的光纤通道地址
类型(1字节):除非R_CTL表示为控制帧,否则表示下个协议(在数据载荷中)
帧控制(3字节):各种光纤通道选项,例如序列信息以及在发生问题的情况下的反应
序列ID(1字节):序列号,就像IP那样
数据字段控制(1字节):表示是否有可选头部,以及其大小
序列计数(2字节):在一个序列中所传输的帧的数量
发送人交换ID(2字节):由发起人进行指定,用于组合相关的序列
回复人交换ID(2字节):同发送人交换ID相同,但是是由目标节点所指定
参数(4字节):大部分作为序列的"相关偏移量",很类似IP中的偏移量
的确,相对于IP世界,这些是很复杂,而且还有很多新术语。
我们将继续在存储基础系列文章里面提到这些头部。
在举出一些真实世界的例子后,这些字段和它们的用处将变得清晰起来。
需要掌握的下一个重要概念是光纤通道命名的方式。
注意光纤通道帧头中的D_ID和S_ID 字段只允许24字节。
每个HBA(主机总线控制器)被分配一个WWN(全球名称),而其上的每一个端口被赋予一个端口WWN,或PWWN。
这些WWNs的长度是64字节,因此大于光纤通道中的24字节。
ANSI T11技术委员会的地址标志符格式规定FCID由三个部分组成,分别是域ID,地区ID和端口ID。
光纤通道网络被动态的分成上下几层。
当一个光纤架构通过域ID分配过程连接到网络上时,每个交换机都被分配一个域ID。
一般来说,域ID是被强制设置的。
域ID,地区ID(第二层级),以及端口ID(由交换机分配)共同构成一个光纤通道节点的地址。
因此在SAN路由情况下,WWN并不能代表什么。
域ID由主交换机分配,保证每个人都能获得正确的信息。
简而言之,在第一次节点连接时,FCID是完全随机的,除非一个管理员手动设置它。
一些域ID被保留用于组播或其他目的,但是这些并不是我们这里讨论的范围。
需要更多细节请参照ANSI T11 FC-SW-3手册。
小知识
一个2148字节的光纤通道帧由封装帧头和光纤通道帧所组成。
光纤通道地址是FCIDs,由交换机根据其内部端口的情况进行分配。
每个节点都标志为一个8字节的端口ID。
域是SAN架构中的层级结构的最上层,而地区是第二层。
地区用于一个交换机的一组端口,而不能跨交换机。
