《电气控制技术课程》习题

一）常用低压电器一、填空题1、选择接触器时应从其工作条件出发，控制交流负载应选用（交流接触器）；控制直流负载则选用（直流 KM）。

2、接触器选用时，其主触点的额定工作电压应（大于）或（等于）负载电路的电压，主触点的额定工作电流应（ > ）或（ = ）负载电路的电流，吸引线圈的额定电压应与控制回路（电压相一致）。

3、中间继电器的作用是将一个输入信号变成（多个）输出信号或将信号（转化成其它信号）。

4、试举出两种不频繁地手动接通和分断电路的开关电器（KT ）、（ FR ）。

5、试举出两种主令电器（按钮 SB ）、（行程开关 SQ ）。

6、试举出组成继电器接触器控制电路的两种电器元件（KM ）、（ FR ）。

7、当电路正常工作时，熔断器熔体允许长期通过倍的额定电流而不熔断。

当电路发生（短路）或（过载）时，熔体熔断切断电路。

8、熔断器熔体允许长期通过倍的额定电流，当通过的（电流）越大，熔体熔断的（时间）越短。

9、凡是继电器感测元件得到动作信号后，其触头要（延迟）一段时间才动作的电器称为（时间）继电器。

10、当接触器线圈得电时，使接触器（敞开触点）闭合、（常闭触点）断开。

11、热继电器是利用电流的（发热）原理来工作的保护电器。

它在电路中主要用作三相异步电动机的（过载及断相保护）。

12、控制设备按其操作方式分为（点动）控制和（连动）控制。

13、自动空气开关又称（低压断路器），当电路发生（过载或短路）以及（欠电压）等故障时，能自动切断故障电路。

14、主令电器种类繁多，常用的主令电器有（按钮）和（行程开关）等。

15、熔断器主要由（熔体）和安装熔体的（外壳）组成。

16、交流接触器上的短路环的作用是减少吸合时产生的（强烈震动和噪声）。

17、低压控制电器常用的灭弧装置有（灭弧罩）、（灭弧栅）两种。

二、判断题1、一台额定电压为220V的交流接触器在交流 220V和直流220 V的电源上均可使用。

（X）2、交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

（一）常用低压电器一、填空题1、选择接触器时应从其工作条件出发，控制交流负载应选用（交流接触器）；控制直流负载则选用（直流KM）。

2、接触器选用时，其主触点的额定工作电压应（大于）或（等于）负载电路的电压，主触点的额定工作电流应（ > ）或（ = ）负载电路的电流，吸引线圈的额定电压应与控制回路（电压相一致）。

3、中间继电器的作用是将一个输入信号变成（多个）输出信号或将信号（转化成其它信号）。

4、试举出两种不频繁地手动接通和分断电路的开关电器（ KT ）、（ FR ）。

5、试举出两种主令电器（按钮SB ）、（行程开关SQ ）。

6、试举出组成继电器接触器控制电路的两种电器元件（ KM ）、（ FR ）。

7、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。

当电路发生（短路）或（过载）时，熔体熔断切断电路。

8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的（电流）越大，熔体熔断的（时间）越短。

9、凡是继电器感测元件得到动作信号后，其触头要（延迟）一段时间才动作的电器称为（时间）继电器。

10、当接触器线圈得电时，使接触器（敞开触点）闭合、（常闭触点）断开。

11、热继电器是利用电流的（发热）原理来工作的保护电器。

它在电路中主要用作三相异步电动机的（过载及断相保护）。

12、控制设备按其操作方式分为（点动）控制和（连动）控制。

13、自动空气开关又称（低压断路器），当电路发生（过载或短路）以及（欠电压）等故障时，能自动切断故障电路。

14、主令电器种类繁多，常用的主令电器有（按钮）和（行程开关）等。

15、熔断器主要由（熔体）和安装熔体的（外壳）组成。

16、交流接触器上的短路环的作用是减少吸合时产生的（强烈震动和噪声）。

17、低压控制电器常用的灭弧装置有（灭弧罩）、（灭弧栅）两种。

二、判断题1、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 V的电源上均可使用。

《电气控制与PLC》课程习题集一、填空题11.电磁机构中，吸引线圈的作用是（）。

2.用来分断或接通主电路的是交流接触器的（）。

3.电磁机构由（）、铁心、衔铁等几部分组成。

4.接触器用于远距离频繁地接通或断开交直流（）及大容量控制电路的一种自动开关电器。

5.把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）。

6.交流接触器的触点系统分为（）和辅助触点，用来直接接通和分断交流主电路和控制电路。

7.电气控制系统中常用的保护环节有（）保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。

8.当电动机容量较大，起动时产生较大的（），会引起电网电压下降，因此必须采用降压起动的方法。

9.电动机连续转动与点动控制区别的关键环节是（）触头是否接入。

10. PLC采用（）的工作方式。

11.通常把内部存储器又称为（）。

12. PLC的运算和控制中心是（）。

13.具有自己的CPU和系统的模块称为（）。

14. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

15. PLC运行时总是ON的特殊存储器位是（）。

16.字移位指令的最大移位位数为（）。

17.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

18.把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用（）原则处理。

19.高速计数器HC的寻址格式是（）。

20.子程序可以嵌套，嵌套深度最多为（）层。

二、综合设计题21.画出三相笼型异步电动机单向反接制动的主电路及控制电路。

22.设计三相笼型异步电动机的正反转控制线路，要求有必要的保护环节（包括主回路和控制回路）。

23.两台电动机M1和M2，要求：（1）M1启动后，延时一段时间后M2再启动。

（2）M2启动后，M1立即停止。

根据以上要求，设计其电气控制线路（包括主电路和控制电路）。

24.画出一台电动机Y—△降压启动控制的电路图，要求有必要的保护环节（包括主回路和控制回路）。

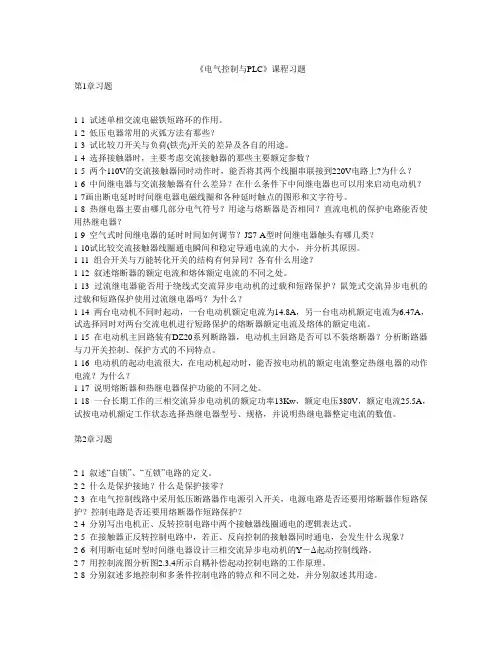

《电气控制与PLC》课程习题第1章习题1-1 试述单相交流电磁铁短路环的作用。

1-2 低压电器常用的灭弧方法有那些？1-3 试比较刀开关与负荷(铁壳)开关的差异及各自的用途。

1-4 选择接触器时，主要考虑交流接触器的那些主要额定参数？1-5 两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？1-6 中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来启动电动机？1-7画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。

1-8 热继电器主要由哪几部分电气符号？用途与熔断器是否相同？直流电机的保护电路能否使用热继电器？1-9 空气式时间继电器的延时时间如何调节？JS7-A型时间继电器触头有哪几类？1-10试比较交流接触器线圈通电瞬间和稳定导通电流的大小，并分析其原因。

1-11 组合开关与万能转化开关的结构有何异同？各有什么用途？1-12 叙述熔断器的额定电流和熔体额定电流的不同之处。

1-13 过流继电器能否用于绕线式交流异步电动机的过载和短路保护？鼠笼式交流异步电机的过载和短路保护使用过流继电器吗？为什么？1-14 两台电动机不同时起动，一台电动机额定电流为14.8A，另一台电动机额定电流为6.47A，试选择同时对两台交流电机进行短路保护的熔断器额定电流及熔体的额定电流。

1-15 在电动机主回路装有DZ20系列断路器，电动机主回路是否可以不装熔断器？分析断路器与刀开关控制、保护方式的不同特点。

1-16 电动机的起动电流很大，在电动机起动时，能否按电动机的额定电流整定热继电器的动作电流？为什么？1-17 说明熔断器和热继电器保护功能的不同之处。

1-18 一台长期工作的三相交流异步电动机的额定功率13Kw，额定电压380V，额定电流25.5A，试按电动机额定工作状态选择热继电器型号、规格，并说明热继电器整定电流的数值。

第2章习题2-1 叙述“自锁”、“互锁”电路的定义。

电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

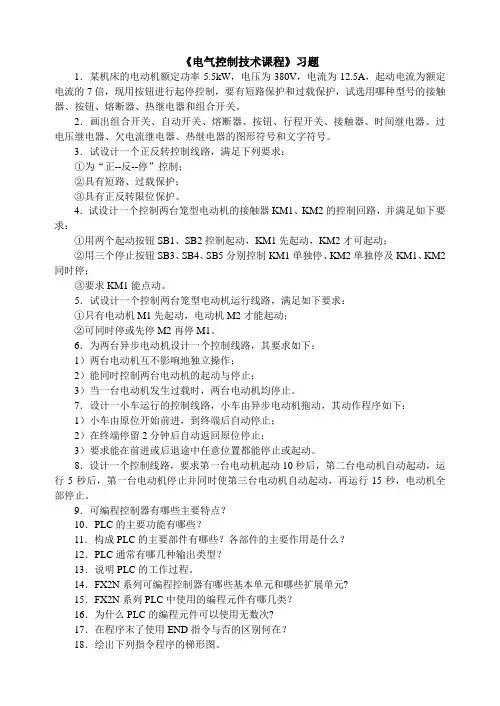

《电气控制技术课程》习题1．某机床的电动机额定功率5.5kW，电压为380V，电流为12.5A，起动电流为额定电流的7倍，现用按钮进行起停控制，要有短路保护和过载保护，试选用哪种型号的接触器、按钮、熔断器、热继电器和组合开关。

2．画出组合开关、自动开关、熔断器、按钮、行程开关、接触器、时间继电器、过电压继电器、欠电流继电器、热继电器的图形符号和文字符号。

3．试设计一个正反转控制线路，满足下列要求：①为“正--反--停”控制；②具有短路、过载保护；③具有正反转限位保护。

4．试设计一个控制两台笼型电动机的接触器KM1、KM2的控制回路，并满足如下要求：①用两个起动按钮SB1、SB2控制起动，KM1先起动，KM2才可起动；②用三个停止按钮SB3、SB4、SB5分别控制KM1单独停、KM2单独停及KM1、KM2同时停；③要求KM1能点动。

5．试设计一个控制两台笼型电动机运行线路，满足如下要求：①只有电动机M1先起动，电动机M2才能起动；②可同时停或先停M2再停M1。

6．为两台异步电动机设计一个控制线路，其要求如下：1）两台电动机互不影响地独立操作；2）能同时控制两台电动机的起动与停止；3）当一台电动机发生过载时，两台电动机均停止。

7．设计一小车运行的控制线路，小车由异步电动机拖动，其动作程序如下：1）小车由原位开始前进，到终端后自动停止；2）在终端停留2分钟后自动返回原位停止；3）要求能在前进或后退途中任意位置都能停止或起动。

8．设计一个控制线路，要求第一台电动机起动10秒后，第二台电动机自动起动，运行5秒后，第一台电动机停止并同时使第三台电动机自动起动，再运行15秒，电动机全部停止。

9．可编程控制器有哪些主要特点？10．PLC的主要功能有哪些？11．构成PLC的主要部件有哪些？各部件的主要作用是什么？12．PLC通常有哪几种输出类型？13．说明PLC的工作过程。

14．FX2N系列可编程控制器有哪些基本单元和哪些扩展单元?15．FX2N系列PLC中使用的编程元件有哪几类？16．为什么PLC的编程元件可以使用无数次?17．在程序末了使用END指令与否的区别何在？18．绘出下列指令程序的梯形图。

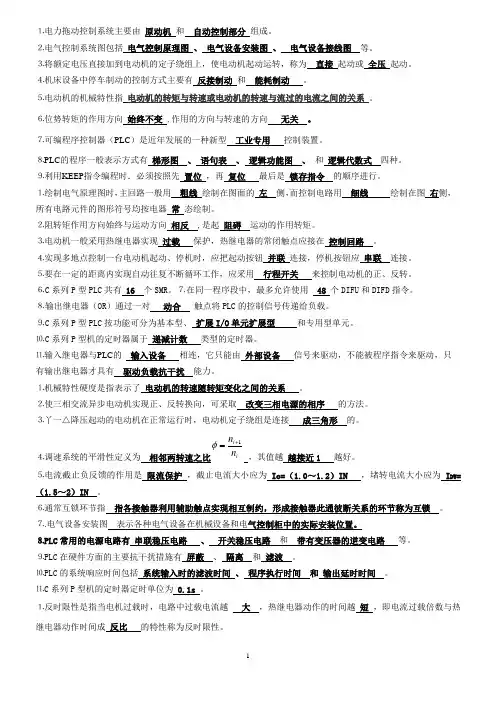

⒈电力拖动控制系统主要由 原动机 和 自动控制部分 组成。

⒉电气控制系统图包括 电气控制原理图 、 电气设备安装图 、 电气设备接线图 等。

⒊将额定电压直接加到电动机的定子绕组上，使电动机起动运转，称为 直接 起动或 全压 起动。

⒋机床设备中停车制动的控制方式主要有 反接制动 和 能耗制动 。

⒏PLC 的程序一般表示方式有 梯形图 、 语句表 、 逻辑功能图 、 和 逻辑代数式 四种。

⒐利用KEEP 指令编程时．必须按照先 置位 ，再 复位 最后是 锁存指令 的顺序进行。

⒈绘制电气原理图时，主回路一般用 粗线 绘制在图面的 左 侧，而控制电路用 细线 绘制在图 右侧，所有电路元件的图形符号均按电器 常 态绘制。

⒉阻转矩作用方向始终与运动方向 相反 ,是起 阻碍 运动的作用转矩。

⒊电动机一般采用热继电器实现 过载 保护，热继电器的常闭触点应接在 控制回路 。

⒋实现多地点控制一台电动机起动、停机时，应把起动按钮 并联 连接，停机按钮应 串联 连接。

⒌要在一定的距离内实现自动往复不断循环工作，应采用 行程开关 来控制电动机的正、反转。

⒍C 系列P 型PLC 共有 16 个SMR 。

⒎在同一程序段中，最多允许使用 48 个DIFU 和DIFD 指令。

⒏输出继电器（OR ）通过一对 动合 触点将PLC 的控制信号传递给负载。

⒐C 系列P 型PLC 按功能可分为基本型、 扩展I/O 单元扩展型 和专用型单元。

⒑C 系列P 型机的定时器属于 递减计数 类型的定时器。

⒒输入继电器与PLC 的 输入设备 相连，它只能由 外部设备 信号来驱动，不能被程序指令来驱动，只有输出继电器才具有 驱动负载抗干扰 能力。

⒈机械特性硬度是指表示了 电动机的转速随转矩变化之间的关系 。

⒉使三相交流异步电动机实现正、反转换向，可采取 改变三相电源的相序 的方法。

⒊丫一△降压起动的电动机在正常运行时，电动机定子绕组是连接 成三角形 的。

习题与解答（三）一、填空题1.接触器选用时，其主触点的额定工作电压应_大于_或_等于_负载电路的电压，主触点的额定工作电流应大于_或_等于负载电路的电流，吸引线圈的额定电压应与控制回路__相等____。

2.直流电机按励磁方式的不同可分为_他励_、__并励_、串励__、复励_四种。

3.三相笼型异步电动机降压起动的方法包括定子电路串接电阻、星-三角降压和自耦变压器降压三种。

4.行程开关也称限位开关，可将机械位移信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

5.接触器可用于频繁通断主电路，又具有欠压保护作用。

6.制动措施可分为电力制动和机械制动两大类。

电力制动有能耗制动、反接制动两种，是用电气的办法使电动机产生一个与转子转向相反的制动转矩。

7.刀开关安装时，手柄要向上装，不得倒装或平装，否则手柄可能因动下落而引起误合闸，造成人身和设备安全事故。

接线时，电源线接在上端，下端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。

8.按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。

9.熔断器用于短路保护，热继电器用于过载保护，它们都是利用电流的热效应来工作的。

10. 电动机正反转控制电路必须有互锁，使换相时不发生相间短路。

二、判断题1.用自动开关作为机床的电源引入开关，一般就不需要再安装熔断器作短路保护。

（√）2.欠电流继电器一般情况下衔铁处于释放状态，当电流超过规定值衔铁吸合（×）。

3.能耗制动比反接制动所消耗的能量小，制动平稳。

（√）4.热继电器的额定电流就是其触点的额定电流（×）5.熔断器是安全保护用的一种电器，当电网或电动机发生负荷过载或短路时能自动切断电路。

（×）三、简答题1.额定电压相同的交、直流继电器是否能相互代用？为什么？答：不能相互代用。

交流继电器线圈匝数较少，直流电阻较小；直流继电器线圈匝数较多，直流电阻较大。

电气控制技术试题及答案一、选择题（每题2分，共20分）1. 电气控制技术中，常用的控制元件不包括以下哪一项？A. 继电器B. 接触器C. 变压器D. 按钮2. 以下哪个不是电气控制电路的基本组成部分？A. 电源B. 负载C. 导线D. 电阻3. 电气控制系统中，实现远程控制的主要元件是：A. 继电器B. 接触器C. 传感器D. 定时器4. 在电气控制技术中，以下哪个不是继电器的类型？A. 电磁继电器B. 固态继电器C. 光电继电器D. 机械继电器5. 电气控制电路中，实现过载保护的元件是：A. 熔断器C. 接触器D. 继电器6. 电气控制系统中，用于实现自动控制的元件是：A. 传感器B. 继电器C. 接触器D. 定时器7. 电气控制技术中，实现短路保护的元件是：A. 熔断器B. 断路器C. 过载继电器D. 热继电器8. 电气控制系统中，用于实现时间控制的元件是：A. 传感器B. 定时器C. 继电器D. 接触器9. 在电气控制技术中，实现电压转换的元件是：A. 变压器B. 继电器C. 接触器D. 断路器10. 电气控制技术中，用于实现远程监控的元件是：A. 传感器B. 继电器D. 定时器答案：1-5 CADBA 6-10 ABBCA二、填空题（每空1分，共10分）1. 电气控制系统中，______是实现自动控制的核心元件。

2. 电气控制技术中，______可以用于实现电路的过载保护。

3. 继电器的工作原理是通过______来控制电路的通断。

4. 电气控制系统中，______是实现远程控制的重要元件。

5. 定时器在电气控制技术中，主要用于实现______控制。

6. 在电气控制技术中，______可以实现电路的短路保护。

7. 电气控制系统中，______是实现电压转换的主要元件。

8. 传感器在电气控制技术中，主要用于实现______。

9. 接触器在电气控制技术中，主要用于实现______控制。

10. 电气控制技术中，______是实现时间控制的主要元件。

《电气控制技术》复习题答案一选择1．下列低压电器中不属于主令电器的有（ D ）。

A．按钮 B．行程开关 C．凸轮控制器 D．热继电器2．交流接触器CJ10Z—40/3的额定电流为（B）。

A．10A B．40A C．3A D．12A3．延时动作的继电器是（C）。

A．电流继电器 B．电压继电器 C．时间继电器 D．速度继电器4．下列电器中能实现欠压保护的是（C）。

A．熔断器 B．速度继电器 C．接触器 D．行程开关5．电路图中接触器线圈符号下左栏中的数字表示该接触器（ B）所处的图区号。

A．线圈 B．主触头 C．常开辅助触头 D．常闭辅助触头6．在机床电气控制线路中，熔断器作A保护。

A.短路B.过载C. 欠压 D．无保护功能7．熔断器作为短路保护的电器，它是（B）于被保护电路中的。

A.并接B.串接C.串接或并接都可以8．三相异步电动机既不增加启动设备，又能适当增加启动转矩的一种降压启动方法是（C）。

A．定子串电阻降压启动 B．定子串自耦变压器降压启动C．星-三角降压启动 D．延边三角形降压启动9．三相异步电动机能耗制动是将正在转动的电动机从交流电源上切除后，（ B）。

A．在定子绕组中传入电阻 B．在定子绕组中通入直流电源C．重新接入反相序电源 D．以上说法都不正确10．（B）不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。

A.刀开关B.低压断路器C.组合开关 D．行程开关11．交流接触器除了具有接通和断开主电路和控制电路功能外，还兼可实现B保护。

A．短路 B．欠压 C．过载 D．无保护功能12．在直流电动机拖动的辊道电气控制线路中，电动机的电枢回路中接入的电流继电器应是（C）A.欠电流继电器，应将其常闭触点接入控制电路B.欠电流继电器，应将其常开触点接入控制电路C.过电流继电器，应将其常闭触点接入控制电路D.过电流继电器，应将其常开触点接入控制电路13．分析电气原理图的基本原则是：（C）A.先分析交流通路B.先分析直流通路C.先分析主电路、后分析辅助电路D.先分析辅助电路、后分析主电路14．电路图中接触器线圈符号下右栏中的数字表示该接触器（ D）所处的图区号。

电气控制技术习题库含参考答案一、单选题（共87题，每题1分，共87分）1.变压器的二次绕组与（）连接A、电动机B、电源C、电源D、电源正确答案：D2.三相异步电动机定子绕组的三角形连接表示是（）。

A、DB、ΔC、YD、y正确答案：B3.三相异步电动机的额定转速是指（）。

A、同步转速B、转子转速C、不确定D、任意转速正确答案：B4.升压变压器的变比为（）A、K>1B、都不是C、K=1D、K正确答案：D5.三相变压器的额定电压为（）A、负载电压B、电源电压C、相电压D、线电压正确答案：D6.速度继电器的电气字母符号为()A、QFB、KSC、KTD、FU正确答案：B7.集控制和保护于一体的低压开关是（）A、自动空气开关B、刀开关C、组合开关D、以上都不是正确答案：A8.断路器的电气字母符号为()A、KMB、QSC、QFD、SB正确答案：C9.三相异步电动机的额定频率是指（）。

A、任意转速B、转子转速C、同步转速D、电动机电源频率正确答案：D10.目前较为先进的电动机调速方法是（）A、变极调速B、变转差率调速C、都不是D、变频调速正确答案：D11.电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是（）A、起动按钮串联，停止按钮并联B、全为并联C、全为串联D、起动按钮并联，停止按钮串联正确答案：D12.变压器不可以变换交流电的（）A、电压大小B、电流大小C、不确定D、频率正确答案：D13.完成工作台自动往返行程控制要求的主要电器元件是（）。

A、行程开关B、刀开关C、按钮D、接触器正确答案：A14.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的电压B、改变三相交流电源的电流。

C、改变三相交流电源的相序。

D、改变三相交流电源的频率。

正确答案：C15.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A16.三相异步电动机的反接制动方法是指制动时向三相异步电动机定子绕组中通入（）。

试画出对应的逻辑电路图， 并分析其逻辑功能。
电气控制技术习题
5.3 析图题5.3（a）所示时序电路的逻辑功能。根据图题5.3（b） 所示输入信号波形， 画出对应的输出Q2、Q1的输出波形。
CR Q1 RD CP C F1 D Q Q RD C F2 D Q Q Q2 CP CR
(a)
(b)
图题5.3 （a） 逻辑电路图; （b） 输入波形图
＋UCC
B EN C Y＝(ABC )·( ABC ) (f)
图题 2.2
电气控制技术习题
2.3 已知电路两个输入信号的波形如图题2.3所示， 信号的 重复频率为1MHz, 每个门的平均延迟时间tpd=20ns。试 画出： （1） 不考虑tpd时的输出波形。 （2）考虑tpd时的输出波形。
R CP S (a) R CP S (d ) Q CP Q “0” Q Q CP “1” R S (b) Q CP Q S (c) Q R Q
1
2
3
4
(e)
图题4.2 同步RS触发器和CP波形
电气控制技术习题
4.3 同步触发器接成图题4.3(a)、 (b)、 (c)、 (d)所示形式，设初 始状态为0，试根据图(e)所示的CP波形画出Qa、Qb、c、Qd的 波形。
电气控制技术习题
第1章 低压电器
• • • • • • • • • • • • • 自测题 一、选择题： 1．胶木闸刀开关安装时，手柄 。 A.向上 B.向下 按钮。 2．在机床上，启动按钮通常采用 A.红色 B.黄色 C.绿色 D.白色 3．胶木闸刀开关接线时，应将电动机引线接在 上。 A.静插座 B.动触片 4．在机订控制线路中起限位保护的电器元件是 。 A.闸刀开关 B.行程开关 C.组合开关 。 5．交流接触器铁芯上嵌有短路环，其作用是 A.短路 B.动作迅速 C.增强吸力 D.减小振动 6．交流接触器除了具有接通和断开主电路和控制电路功能外，还 兼可实现 保护。 • A.短路 B.过载 C.欠压

习题与解答一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。

（A）K （B）D（C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（）启动。

（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。

（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。

（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。

（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

第一章1-1电器为什么需要灭弧装置？答：电路中的电压超过10~12V和电流超过80~100mA，则在动、静触头分离时在它们的气隙中间就会产生强烈的火花或电弧。

电弧时一种高温高热的气体放电现象，其结果会使触头烧坏，缩短使用寿命，因此通常要设灭弧装置。

1-2单相交流电磁机构中的短路环的作用是什么？三相交流电磁机构中是否也需短路环？当接触器内部发出振动噪声时，产生的原因可能有哪几种？答：单相交流电磁机构中的短路环的作用在于它产生的磁通滞后于主磁通一定相位差，它们产生的电磁力与F1之间也就有一相位差。

三相交流电磁机构中不需短路环。

交流电流要周期过零值，其产生的电磁吸力也要周期过零，这样在释放弹簧反力和电磁力的共同作用下衔铁就要产生振动。

1-3“将三只20A的接触器的触头并联起来，就可正常控制60A的负载；若控制30A的负载，它们的寿命就约延长一倍。

”对吗？为什么？答：不对，前半句是对的，将三只20A的接触器的触头并联起来，就可正常控制60A的负载，但若控制30A的负载，它们的寿命就约延长一倍，是错误的。

1-4额定电流30A的电动机带稳定负载，测得电流值为26A，应如何整定热继电器的额定电流值？对于三角形接法的电动机应如何选择热继电器？答：整定热继电器的额定电流值： I=(0.95~1.05)Inom =(0.95~1.05)×30=（28.5~31.5）A三角形接法的电动机在有可能不满载工作时，必须选用带断相保护功能的热继电器。

1-5对保护一般照明线路的熔体额定电流如何选择？对保护一台电动机和多台电动机的熔体额定电流如何选定？答：对保护一般照明线路的熔体额定电流等于或稍大于线路的工作电流；对保护一台电动机或多台电动机的熔体额定电流等于或稍大于可能出现的最大电流除以2.5，其中多台电动机，可能出现的最大电流等于容量最大一台电动机起动电流，加上其他各台电动机的额定电流。

1-6固态继电器有哪些优缺点？在什么场合应优先选用固态继电器？答：优点：工作可靠、寿命长、对外界干扰小、能与逻辑电路兼容、抗干扰能力强、开关速度快、无火花、无动作噪声和使用方便；缺点：过载能力低，易受温度和辐射影响，通断阻抗比小。

第5章 电气自动控制技术习题解答习题A 选择题5-1热继电器对三相异步电动机起（ ）的作用。

CA.零压保护B.短路保护C.过载保护 5-2 选择一台三相异步电动机的熔丝时，熔丝的额定电流（ ）。

CA ．等于电机的额定电流 B. 等于电机的起动电流 C. 大致等于电机的起动电流/2.5 5-3在电动机的继电接触器控制线路中的零压保护是（ ）。

BA．防止电源电压降低后电流增大而烧坏电机；B．防止停电后再恢复供电时电动机自行起动；C．防止电源断电后电动机立即停车而影响工作。

5-4在图5-和图5-中的联锁常闭（动断）触点KMR 和KMF 的作用是（ ）。

AA．保证两个触发器不同时动作；B．使两个触发器依次进行正反转运行；C．起自锁作用。

5-5 PLC 的工作方式为（ ）ＢＡ.等待命令工作方式 Ｂ.循环扫描工作方式 Ｃ.中断工作方式5-6 PLC 应用控制系统设计时所编制的程序是指（ ）。

ＢＡ.系统程序 Ｂ.用户应用程序 Ｃ.系统程序及用户应用程序5-7 PLC 的扫面周期与（ ）有关。

CA．该PLC 的扫面速度 B.用户程序的长短 C. A 和B5-8 PLC 输出端的状态（ ）。

CA.随输入信号的改变而立即发生变化B.随程序的执行不断在发生变化C.根据程序执行的最后结果在刷新输出阶段发生变化B基本题5-9 试画出三相异步电动机既能够连续工作又能够点动的继电接触器控制线路。

解：控制线路为：图中左边部分为主电路。

工作时，合上刀开关QS ，三相交流电经过QS ，熔断起FU ，接触器KM 主触点，热继电器FR 至三相交流电动机。

右边部分为控制电路，需要点动运行时，按下SB3点动按钮，其常闭触点先断开自锁电路，常开触发后闭合接通起动控制电路，KM 接触器线圈得电，主触点闭合，接通三相电源，电动机起动运转。

当松开点动按钮SB3 时，KM 线圈失电，KM 主触点断开，电动机停止运转。

若需要电动机连续运转，由停止按钮 SB 1 及起动按钮 SB 2 控制，接触器 KM 的辅助触点起自锁作用。

电气控制及PLC模拟试卷一、选择题（每题1分，共5分）1.PLC的全称是什么？A.可编程逻辑控制器B.可编程控制器C.可编程逻辑计算器D.可编程逻辑计算机2.下列哪种编程语言不属于PLC的编程语言？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.C语言D.StructuredText（结构化文本）3.下列哪种设备不属于电气控制设备？A.继电器B.接触器C.传感器D.变频器4.下列哪种PLC输入模块类型用于模拟信号输入？A.数字输入模块B.模拟输入模块C.数字输出模块D.模拟输出模块5.下列哪种编程语言在PLC中应用最广泛？dderDiagram（梯形图）B.FunctionBlockDiagram（功能块图）C.StructuredText（结构化文本）D.SequentialFunctionChart（顺序功能图）二、判断题（每题1分，共5分）1.PLC是一种通用的工业控制计算机。

（）2.继电器在PLC控制系统中主要用于实现逻辑控制功能。

（）3.电气控制及PLC技术只能应用于工业生产领域。

（）4.在PLC控制系统中，输入模块和输出模块可以互换使用。

（）5.PLC编程语言中，LadderDiagram（梯形图）是最直观、最容易理解的编程语言。

（）三、填空题（每题1分，共5分）1.PLC的英文全称是______。

2.在PLC控制系统中，______用于实现逻辑控制功能。

3.PLC的编程语言包括LadderDiagram（梯形图）、FunctionBlockDiagram（功能块图）、StructuredText（结构化文本）和______。

4.PLC的输入模块和输出模块分别用于接收和输出______信号。

5.在PLC控制系统中，______用于实现电气控制设备的启停、正反转等控制功能。

四、简答题（每题2分，共10分）1.简述PLC的工作原理。

2.请列举三种常用的PLC编程语言。

电气控制技术习题答案电气控制技术习题答案电气控制技术是现代工业中不可或缺的一部分，它涉及到电气设备的控制、保护和监测等方面。

在学习电气控制技术的过程中，习题是检验学习成果和提高技能的重要工具。

下面，我将为大家提供一些电气控制技术习题的答案，希望能够帮助大家更好地理解和掌握这门学科。

1. 电气控制系统中，常用的控制信号有哪些？答案：常用的控制信号包括电流信号、电压信号和数字信号等。

电流信号常用于电机启动和停止控制，电压信号常用于调节电气设备的工作状态，而数字信号则用于逻辑控制和通信控制等方面。

2. 什么是PLC？答案：PLC是可编程逻辑控制器（Programmable Logic Controller）的缩写，它是一种专门用于工业自动化控制的电子设备。

PLC具有可编程、可扩展、可靠性高等特点，广泛应用于工业生产线的控制和监测中。

3. 什么是PID控制器？答案：PID控制器是一种常用的控制算法，它通过对系统的误差、偏差和变化率进行测量和计算，来调节输出信号，使系统能够快速、稳定地达到设定值。

PID控制器在工业自动化领域中应用广泛，能够有效地控制温度、压力、流量等参数。

4. 电气控制系统中，常用的传感器有哪些？答案：常用的传感器包括温度传感器、压力传感器、流量传感器等。

温度传感器用于测量物体的温度，压力传感器用于测量流体的压力，流量传感器用于测量流体的流量。

这些传感器能够将物理量转化为电信号，为电气控制系统提供准确的输入信号。

5. 什么是电气保护装置？答案：电气保护装置是用于保护电气设备和电路的一种装置，它能够监测电气系统的工作状态，并在出现故障或异常情况时及时采取措施，以防止设备损坏或人身安全事故发生。

常见的电气保护装置包括过载保护器、短路保护器和接地保护器等。

通过以上习题的答案，我们可以对电气控制技术有一个初步的了解。

电气控制技术在现代工业中起着至关重要的作用，它能够提高生产效率、降低能耗、保障设备安全等。
