微波炉磁控管参数
1.工作频率：微波炉磁控管的工作频率通常为
2.45GHz（千兆赫）左右。
这个频率是在微波炉中产生和辐射微波的最有效频率范围。
2.输出功率：磁控管的输出功率是指微波炉能够提供的微波能量。
通常微波炉的输出功率在500到1200瓦之间。
较高的输出功率通常意味着微波炉可以更快地加热食物。
3.效率：效率是指微波炉磁控管将电能转化为微波能量的能力。
磁控管的效率通常在50%到60%之间，这意味着大约一半的电能将转化为微波能量，另一半会以热的形式散失。
4.调制方式：微波炉磁控管可以采用脉冲调制或连续调制的方式。
脉冲调制是指磁控管以脉冲的形式辐射微波，而连续调制是指磁控管以连续的形式辐射微波。
5.灵敏度：磁控管的灵敏度是指它对输入信号的响应能力。
较高的灵敏度意味着磁控管能够更准确地控制微波的产生和辐射。
6.输入电压：磁控管的输入电压通常为几百到千伏之间。
这个电压是通过降压变压器和整流装置从市电供应中获取的。
7.工作温度：磁控管的工作温度通常在150到300摄氏度之间。
在高温下，磁控管的性能可能会受到影响，甚至出现故障。
8.驱动方式：磁控管的驱动方式可以是单向驱动或双向驱动。
单向驱动是指磁控管仅在正半周（或负半周）的电压波形作用下工作，而双向驱动是指磁控管在正负两个半周的电压波形作用下工作。
以上是一些微波炉磁控管的常见参数。
了解这些参数可以帮助我们更好地理解微波炉的工作原理，并为选择和使用微波炉提供一些参考。

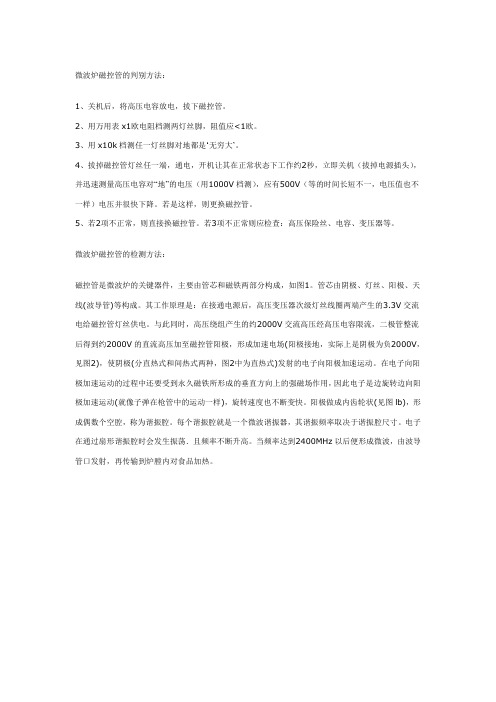

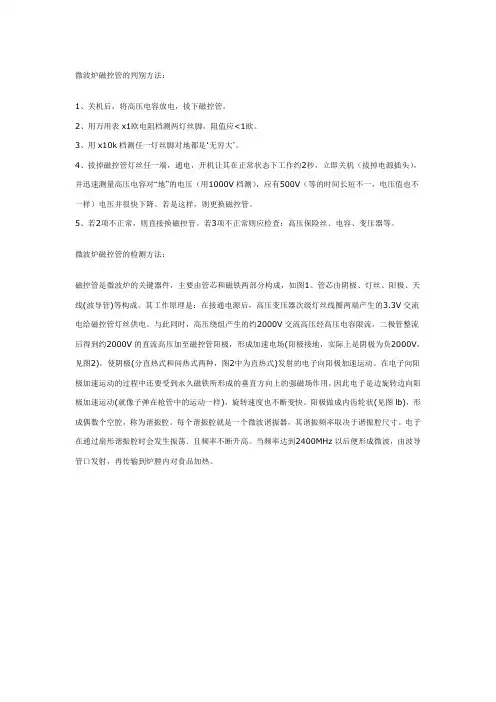

微波炉磁控管的判别方法：1、关机后，将高压电容放电，拔下磁控管。
2、用万用表x1欧电阻档测两灯丝脚，阻值应<1欧。
3、用x10k档测任一灯丝脚对地都是…无穷大‟。
4、拔掉磁控管灯丝任一端，通电，开机让其在正常状态下工作约2秒，立即关机（拔掉电源插头），并迅速测量高压电容对“地”的电压（用1000V档测），应有500V（等的时间长短不一，电压值也不一样）电压并很快下降。
若是这样，则更换磁控管。
5、若2项不正常，则直接换磁控管。
若3项不正常则应检查：高压保险丝、电容、变压器等。
微波炉磁控管的检测方法：磁控管是微波炉的关键器件，主要由管芯和磁铁两部分构成，如图1。
管芯由阴极、灯丝、阳极、天线(波导管)等构成。
其工作原理是：在接通电源后，高压变压器次级灯丝线圈两端产生的3.3V交流电给磁控管灯丝供电。
与此同时，高压绕组产生的约2000V交流高压经高压电容限流，二极管整流后得到约2000V的直流高压加至磁控管阳极，形成加速电场(阳极接地，实际上是阴极为负2000V，见图2)，使阴极(分直热式和间热式两种，图2中为直热式)发射的电子向阳极加速运动。
在电子向阳极加速运动的过程中还要受到永久磁铁所形成的垂直方向上的强磁场作用，因此电子是边旋转边向阳极加速运动(就像子弹在枪管中的运动一样)，旋转速度也不断变快。
阳极做成内齿轮状(见图lb)，形成偶数个空腔，称为谐振腔。
每个谐振腔就是一个微波谐振器，其谐振频率取决于谐振腔尺寸。
电子在通过扇形谐振腔时会发生振荡．且频率不断升高。
当频率达到2400MHz以后便形成微波，由波导管口发射，再传输到炉膛内对食品加热。
磁控管的好坏主要是测量灯丝(对于直热式就是阴极，目前绝大多数为直热式)．包括用磁棒作铁芯的电感线圈是否断路,也就是磁控管上灯丝引线端之间应是通的(但对外壳阻值应无穷大)，正常阻值应小于1Ω。
这也是判别是否衰老的标志，此值越小越好，大于1Ω说明已衰老。
对于磁控管，目前尚无统一标称型号，比如同一型号格兰仕WD700型微波炉有的用的是东芝进口管，型号为2M253K．而有的用国产管，型号则为M24FB-210A。

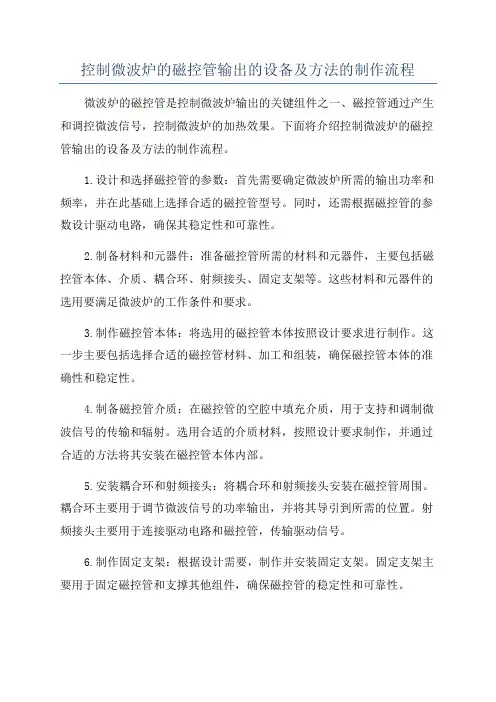

控制微波炉的磁控管输出的设备及方法的制作流程微波炉的磁控管是控制微波炉输出的关键组件之一、磁控管通过产生和调控微波信号，控制微波炉的加热效果。
下面将介绍控制微波炉的磁控管输出的设备及方法的制作流程。
1.设计和选择磁控管的参数：首先需要确定微波炉所需的输出功率和频率，并在此基础上选择合适的磁控管型号。
同时，还需根据磁控管的参数设计驱动电路，确保其稳定性和可靠性。
2.制备材料和元器件：准备磁控管所需的材料和元器件，主要包括磁控管本体、介质、耦合环、射频接头、固定支架等。
这些材料和元器件的选用要满足微波炉的工作条件和要求。
3.制作磁控管本体：将选用的磁控管本体按照设计要求进行制作。
这一步主要包括选择合适的磁控管材料、加工和组装，确保磁控管本体的准确性和稳定性。
4.制备磁控管介质：在磁控管的空腔中填充介质，用于支持和调制微波信号的传输和辐射。
选用合适的介质材料，按照设计要求制作，并通过合适的方法将其安装在磁控管本体内部。
5.安装耦合环和射频接头：将耦合环和射频接头安装在磁控管周围。
耦合环主要用于调节微波信号的功率输出，并将其导引到所需的位置。
射频接头主要用于连接驱动电路和磁控管，传输驱动信号。
6.制作固定支架：根据设计需要，制作并安装固定支架。
固定支架主要用于固定磁控管和支撑其他组件，确保磁控管的稳定性和可靠性。
7.制作驱动电路：根据磁控管的参数设计驱动电路。
驱动电路主要包括功率放大器、频率源、反馈电路等，用于产生和调节微波信号，控制微波炉的加热效果。
8.组装和调试：将制作好的各个组件进行组装，完善微波炉的磁控管输出设备。
在组装完成后，需要进行调试和测试，确保其稳定性和性能指标的达到设计要求。
以上是控制微波炉的磁控管输出的设备及方法的制作流程。
制作微波炉的磁控管输出设备需要严格按照设计要求进行，确保微波炉的加热效果和安全性。
制作过程中需要注意材料的选择和加工工艺，以及设备的组装和调试等环节，确保磁控管输出设备的稳定性和可靠性。

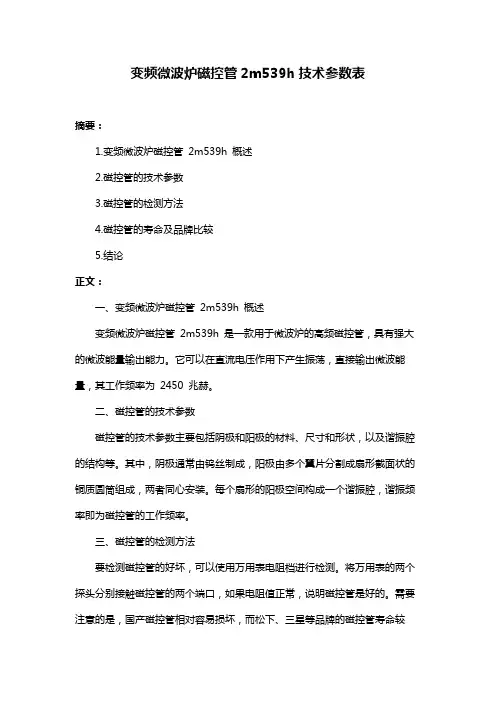

变频微波炉磁控管2m539h技术参数表
摘要：
1.变频微波炉磁控管2m539h 概述
2.磁控管的技术参数
3.磁控管的检测方法
4.磁控管的寿命及品牌比较
5.结论
正文：
一、变频微波炉磁控管2m539h 概述
变频微波炉磁控管2m539h 是一款用于微波炉的高频磁控管，具有强大的微波能量输出能力。
它可以在直流电压作用下产生振荡，直接输出微波能量，其工作频率为2450 兆赫。
二、磁控管的技术参数
磁控管的技术参数主要包括阴极和阳极的材料、尺寸和形状，以及谐振腔的结构等。
其中，阴极通常由钨丝制成，阳极由多个翼片分割成扇形截面状的铜质圆筒组成，两者同心安装。
每个扇形的阳极空间构成一个谐振腔，谐振频率即为磁控管的工作频率。
三、磁控管的检测方法
要检测磁控管的好坏，可以使用万用表电阻档进行检测。
将万用表的两个探头分别接触磁控管的两个端口，如果电阻值正常，说明磁控管是好的。
需要注意的是，国产磁控管相对容易损坏，而松下、三星等品牌的磁控管寿命较
长。
四、磁控管的寿命及品牌比较
磁控管的寿命受多种因素影响，如使用环境、使用频率、质量等。
一般来说，品质较好的磁控管寿命较长，如松下、三星等品牌的磁控管。
相比之下，国产磁控管的寿命相对较短，更容易损坏。
五、结论
变频微波炉磁控管2m539h 是一款具有强大微波能量输出能力的高频磁控管，其工作频率为2450 兆赫。
在选购磁控管时，应注意选择品质较好的品牌，如松下、三星等，以获得更长的使用寿命。
微波炉磁控管型号解读微波炉是现代生活中不可或缺的家用电器，而其中的磁控管则是微波炉的核心部件之一。
在选购微波炉时，磁控管的型号和性能也是需要考虑的因素之一。
本文将对微波炉磁控管的型号进行解读，以帮助消费者更好地选择适合自己的微波炉。
一、磁控管的基本原理磁控管是一种可以将电能转化为微波能的电子器件。
它由阴极、阳极、磁环和螺旋线圈等部件组成。
当磁控管通电时，阴极会释放出电子，这些电子会被磁场束缚在磁环周围，并在磁场和阳极的作用下产生微波辐射。
微波辐射会通过微波炉的反射器和转盘等部件，最终将食物加热。
二、磁控管的型号磁控管的型号通常由一串数字和字母组成，例如2M167B-M1、2M246-M1、2M285-M32等。
这些数字和字母代表了磁控管的性能和特点，下面将对常见的几种型号进行解读。
1. 2M167B-M12M167B-M1是一种较为常见的磁控管型号，它的主要特点是功率较小，适用于功率在700W以下的微波炉。
它的工作电压为2100V，最大输出功率为600W，工作频率为2450MHz。
这种磁控管的寿命较短，通常只能使用1-2年。
2. 2M246-M12M246-M1是一种中等功率的磁控管型号，适用于功率在700W-1000W之间的微波炉。
它的工作电压为2100V，最大输出功率为800W，工作频率为2450MHz。
这种磁控管的寿命较长，通常可以使用3-5年。
3. 2M285-M322M285-M32是一种高功率的磁控管型号，适用于功率在1000W 以上的微波炉。
它的工作电压为4000V，最大输出功率为1200W，工作频率为2450MHz。
这种磁控管的寿命较长，通常可以使用5-8年。
三、如何选择磁控管型号在选择微波炉时，磁控管的型号和性能是需要考虑的因素之一。
一般来说，功率越高的微波炉需要使用功率更大的磁控管，而功率较小的微波炉则可以选择功率较小的磁控管。
此外，还需要考虑磁控管的寿命和维修成本等因素。
总的来说，选择适合自己的微波炉磁控管型号需要综合考虑多个因素，包括微波炉的功率、预算、使用频率等。

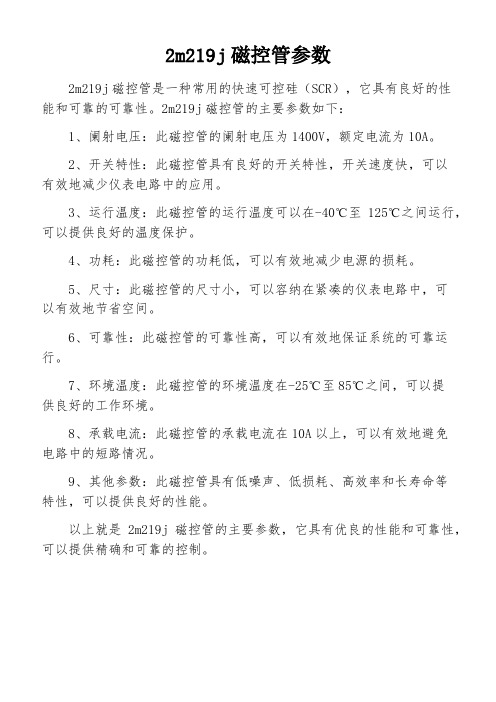

2m219j磁控管参数
2m219j磁控管是一种常用的快速可控硅（SCR），它具有良好的性
能和可靠的可靠性。
2m219j磁控管的主要参数如下：
1、阑射电压：此磁控管的阑射电压为1400V，额定电流为10A。
2、开关特性：此磁控管具有良好的开关特性，开关速度快，可以
有效地减少仪表电路中的应用。
3、运行温度：此磁控管的运行温度可以在-40℃至125℃之间运行，可以提供良好的温度保护。
4、功耗：此磁控管的功耗低，可以有效地减少电源的损耗。
5、尺寸：此磁控管的尺寸小，可以容纳在紧凑的仪表电路中，可
以有效地节省空间。
6、可靠性：此磁控管的可靠性高，可以有效地保证系统的可靠运行。
7、环境温度：此磁控管的环境温度在-25℃至85℃之间，可以提
供良好的工作环境。
8、承载电流：此磁控管的承载电流在10A以上，可以有效地避免
电路中的短路情况。
9、其他参数：此磁控管具有低噪声、低损耗、高效率和长寿命等
特性，可以提供良好的性能。
以上就是2m219j磁控管的主要参数，它具有优良的性能和可靠性，可以提供精确和可靠的控制。
微波炉磁控管参数1. 额定工作频率（Rated Operating Frequency）：额定工作频率是指磁控管设计用来工作的微波频率。
常见的微波炉磁控管的额定工作频率为2450MHz，这是因为水分子在该频率下的吸收能力较强，使得微波能量能够有效地传递给食物。
2. 额定输出功率（Rated Output Power）：额定输出功率是指磁控管能够产生的微波功率。
一般来说，微波炉的额定输出功率在500到1000瓦之间，其中大多数微波炉的额定输出功率为700-900瓦。
额定输出功率越高，微波炉加热食物的速度就越快。
3. 控制电压（Control Voltage）：控制电压是指用来控制磁控管工作状态的电压。
一般情况下，控制电压为5伏特直流电压。
不同的微波炉品牌和型号可能有所不同，但大多数微波炉的控制电压都在这个范围内。
4. 控制电流（Control Current）：控制电流是指通过磁控管的功率控制电路的电流。
典型的控制电流为0.6-1.0安培，这样可以保证磁控管在工作时稳定地产生所需的微波功率。
5. 耗电功率（Power Consumption）：耗电功率是指磁控管在工作时所消耗的功率。
耗电功率主要由两部分组成，一部分是磁控管本身的功率消耗，另一部分是转化为微波能的功率。
一般情况下，磁控管的耗电功率与额定输出功率呈正比关系。
6. 效率（Efficiency）：效率是指磁控管将电能转化为微波能的能力。
磁控管的效率一般在50-70%之间，其中高效率的磁控管能够更好地将电能转化为微波能，提高微波炉的加热效率。
寿命是指磁控管的使用寿命。
由于磁控管工作时会受到较高的电流和电压的影响，因此其寿命一般较短，通常在2000-5000小时之间。
寿命的长短与磁控管的制造工艺、设计质量等因素有关。
8. 冷却方式（Cooling Method）：冷却方式是指磁控管散热的方式。
由于磁控管在工作时会产生较大的热量，因此需要通过冷却系统将热量散出，以保证磁控管的正常工作。

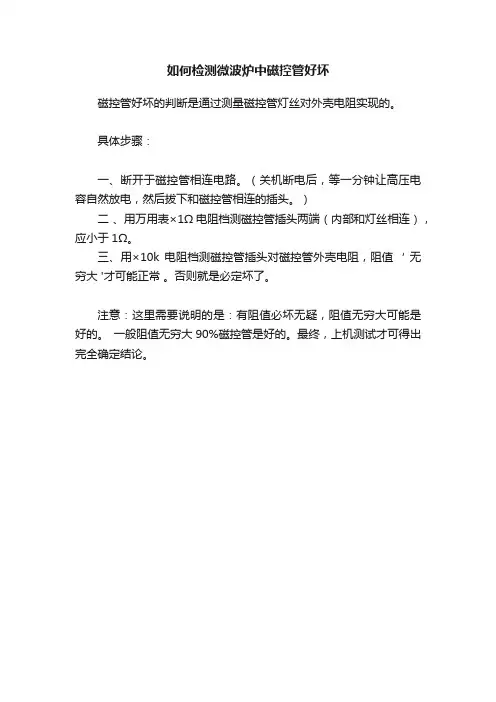

如何检测微波炉中磁控管好坏
磁控管好坏的判断是通过测量磁控管灯丝对外壳电阻实现的。
具体步骤：
一、断开于磁控管相连电路。
（关机断电后，等一分钟让高压电容自然放电，然后拔下和磁控管相连的插头。
）
二、用万用表×1Ω电阻档测磁控管插头两端（内部和灯丝相连），应小于1Ω。
三、用×10k 电阻档测磁控管插头对磁控管外壳电阻，阻值‘ 无穷大 '才可能正常。
否则就是必定坏了。
注意：这里需要说明的是：有阻值必坏无疑，阻值无穷大可能是好的。
一般阻值无穷大90%磁控管是好的。
最终，上机测试才可得出完全确定结论。

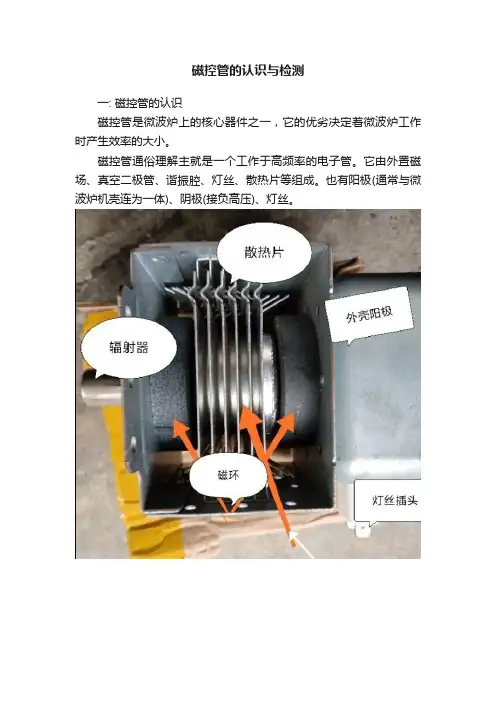

磁控管的认识与检测一: 磁控管的认识磁控管是微波炉上的核心器件之一，它的优劣决定着微波炉工作时产生效率的大小。
磁控管通俗理解主就是一个工作于高频率的电子管。
它由外置磁场、真空二极管、谐振腔、灯丝、散热片等组成。
也有阳极(通常与微波炉机壳连为一体)、阴极(接负高压)、灯丝。
磁控管的频率由谐振腔决定。
微波炉使用的磁控管工作频率为2500MHZ，工作电压为4Kv左右，输出功率为电源消耗功率的30%左右(约500w)。
磁控管的电子符号如下图:二:磁控管的故障原因与检测1:磁控管的故障原因。
主要有两种，一是不加热，不加热大多是灯丝断;二是打火。
打火有灯丝插头处绝緣碳化磁控管阳极与灯丝之间打火;磁控管内部打火，内部打火可能是漏气或辐射器坏。
只要磁控管没坏只是衰老，都还能慢慢加热。
如果磁控管处在不振荡的情况下，就不会发射电子，也就会出现不加热的故障。
2:磁控管的检测。
对磁控管的检测可通过外观观察、电阻测量、通电来判断。
1).外观观察。
一看辐射器是否损坏(拆下磁控管才能看到)，二看磁控管的两个磁环是否断裂。
若二者有任一个损坏，磁控管都须更换。
2).电阻测量。
电阻测量主要是灯丝测量和灯丝同阳极间的绝缘测量。
一是灯丝电阻测量。
其电阻越小越好，指针式万用表乘1档时阻值近似于零欧姆。
磁控管采用的是直热式阴极，因此灯丝是阴极。
它既连接了灯丝电压，也连接了阴极负压。
若灯丝开路，阴极处于冷态则不能发射电子，磁控管就不会振荡，也就不会加热;若灯丝电阻大于1欧姆以上，则阴极加热就慢，发射电子就不够强，从而加热缓慢。
二是阴极与阳极间的绝缘测量。
测量时最好用兆欧表，阴极与阳极间阻值为无穷大则为正常。
无兆欧表时也可用万用表10K档作初步检查。
3).通电检查。
通电检查时有两个观察点，一是用变流钳表或万用表电流扩展插孔10A串入电源，通电前几秒，灯丝加热，此时电流为4A左右，之后逐渐升高至7A左右。
电流的变化过程应如上，大小基本相符，且稳定无抖动、跳动现象。
微波炉磁控管参数
微波炉磁控管参数有阳极，阴极及其引线，能量输出器和磁路系统
1.阳极
阳极是磁控管的主要组成之一，它与阴极一起构成电子与高频电磁场相互作用的空间。
在恒定磁场和恒定电场的作用下，电子在此空间内完成能量转换的任务。
磁控管的阳极除与普通的二极管的阳极一样收集电子外，还对高频电磁场的振荡频率起着决定性的作用。
阳极由导电良好的金属材料（如无氧铜）制成，并设有多个谐振腔，谐振腔的数目必须是偶数，管子的工作频率越高腔数越多。
阳极谐振腔的型式常为孔槽形、扇形和槽扇型，阳极上的每一个小谐振腔相当于一个并联的2C振荡回路。
以槽扇型腔为例，可以认为腔的槽部分主要构成振荡回路的电容，而其扇形部分主要构成振荡回路的电感。
由微波技术理论可知，谐振腔的谐振频率与腔体的几何尺寸成反比。
腔体越大其工作频率越低。
于是，我们可以根据腔体的尺寸来估计它的工作频段。
磁控管的阳极由许多谐振腔耦合在一起，形成一个复杂的谐振系统。
这个系统的谐振腔频率主要决定于每个小谐振腔的谐振频率，我们也可以根据小谐振腔的大小来估计磁控管的工作频段。
磁控管的阳极谐振系统除能产生所需要的电磁振荡外，还能产生不同特性的多种电磁振荡。
为使磁控管稳定的工作在所需的模式上,常用"隔型带"来隔离干扰模式.隔型带把阳极翼片一个间隔一个地连接起来,以增加工作模式与相邻干扰模式之间的频率间隔。
另外,由于经能量交换后的电子还具有一定的能量,这些电子打上阳极使阳极温度升高,阳极收集的电子越多(即电流越大),或电子的能量越大(能量转换率越低),阳极温度越高,因此,阳极需有良好的散热能力.一般情况下功率管采用强迫风冷,阳极带有散热片.大功率管则多用水冷,阳极上有冷却水套。
2.阴极及其引线

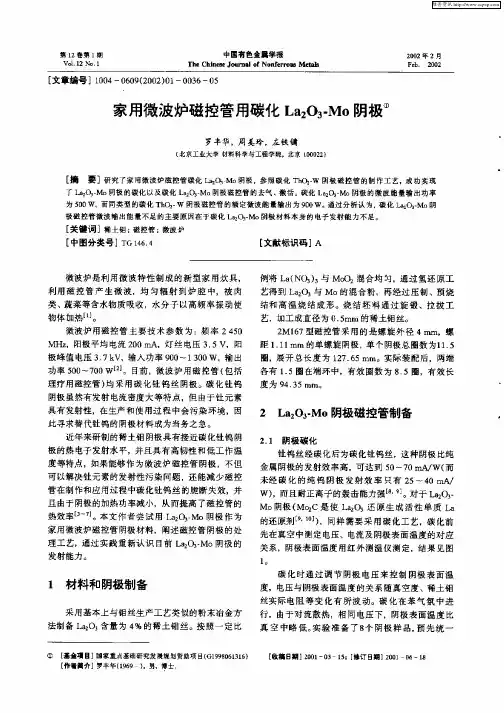

磁控管的阴极即电子的发射体,又是相互作用空间的一个组成部分。
阴极的性能对管子的工作特性和寿命影响极大，被视为整个管子的心脏。
阴极的种类很多，性能各异。
连续波磁控管中常用直热式阴极，它由钨丝或纯钨丝绕成螺旋形状，通电流加热到规定温度后就具有发射电子的能力。
这种阴极具有加热时间短和抗电子轰击能力强等优点，在连续波磁控管中得到广泛的应用。
此种阴极加热电流大，要求阴极引线要短而粗，连接部分要接触良好。
大功率管的阴极引线工作时温度很高，常用强迫风冷散热。
磁控管工作时阴极接负高压，因此引线部分应有良好的绝缘性能并能满足真空密封的要求。
为防止因电子回轰而使阳极过热，磁控管工作稳定后应按规定降低阴极电流以延长使用寿命。
3.能量输出器
能量输出器是把相互作用空间中所产生的微波能输送到负载去的装置。
能量输出装置的作用是无损耗，无击穿地通过微波，保证管子的真空密封，同时还要做到便于与外部系统相连接。
小功率连续波磁控管大多采用同轴输出在阳极谐振腔高频磁场最强的地方。
放置一个耦合环，当穿过环面的磁通量变化时，将在环上产生高频感应电流，从而将高频功率引到环外。
耦合环面积越大耦合越强。
大功率连续波磁控管常用轴向能量输出器，输出天线通过极靴孔洞连接到阳极翼片上。
天线一般做成条状或圆棒也可为锥体。
整个天线被输出窗密封。
输出窗常用低损耗特性的玻璃或陶瓷制成。
它不须保证微波能量无损耗的通过和具有良好的真空气密性。
大功率管的输出窗常用强迫风冷来降低由于介质损耗所产生的热量。
4.磁路系统
磁控管正常工作时要求有很强的恒定磁场，其磁场感应强度一般为数千高斯。
工作频率越高，所加磁场越强。
磁控管的磁路系统就是产生恒定磁场的装置。
磁路系统分永磁和电磁两大类。
永磁系统一般用于小功率管，磁钢与管芯牢固合为一体构成所谓包装式。
大功率管多用电磁铁产生磁场，管芯和电磁铁配合使用，管芯内有上、下极靴，以固定磁隙的距离。
磁控管工作时，可以很方便的靠改变磁场强度的大小，来调整输出功率和工作频率。
另外，还可以将阳极电流馈入电磁线包以提高管子工作的稳定性。
5.磁控管的正确使用
磁控管是微波应用设备的心脏，因此，磁控管的正确使用是维护微波设备正常工作的必要条件。
磁控管在使用时应注意以下几个问题：
一、负载要匹配。
无论什么设备都要求磁控管的输出负载尽可能做到匹配，也就是它的电压驻波比应尽可能的小。
驻波大不仅反射功率大，使被处理物料实际得到的功率减少，而且会引起磁控管跳模和阴极过热，严重时会损坏管子。
跳模时，阳极电流忽然出现跌落。
引起跳模的原因除管子本身模式分隔度小外，主要有以下几个方面：
（1) 电源内阻太大，空载高而激起非π模式。
（2）负载严重失配，不利相位的反射减弱了高频场与电子流的相互作用，而不能维持正常的π模振荡。
（3）灯丝加热不足，引起发射不足，或因管内放气使阴极中毒引起发射不足，不能提供π模振荡所需的管子电流。
为避免跳模的发生，要求电源内阻不能过大，负载应匹配，灯丝加热电流应符合说明书要求
二、冷却。
冷却是保证磁控管正常管工作的条件之一，大功率磁控管的阳极常用水冷，其阴极灯丝引出部分及输出陶瓷窗同时进行强迫风冷，有些电磁铁也用风冷或水冷。
冷却不良将使管子过热而不能正常工作，严重时将烧坏管子。
应严禁在冷却不足的条件下工作。
三、合理调整阴极加热功率。
磁控管起振后，由于不利电子回轰阴极使阴极温度升高而处于过热状态，阴极过热将使材料蒸发加剧，寿命缩短，严重时将烧坏阴极。
防止阴极过热的办法是按规定调整降低阴极加热功率。
四、安装调试。
目前常用的微波加热设备中磁控管放在激励腔上直接激励传输系统。
激励腔即是能量激励装置，又是传输系统的一部分。
因此激励腔的性能对磁控管的工作影响极大。
激励腔应能将管内产生的微波能量有效的传输给负载。
为达此目的，除激励腔本身的设计外，管子在激励腔上的装配情况对工作的稳定性影响极大。
正常工作时管子的阳极与激励腔接触部分有很大的高频电流通过，二者之间必须有良好的接触，接触不良将引起高频打火。
天线插入激励腔的深度直接
影响能量的传输和管子的工作状态，应按说明书规定精心装配。
五、保存和运输
磁控管的电极材料为无氧铜、可伐等，在酸、碱湿气中易于氧化。
因此，磁控管的保存应防潮、避开酸碱气氛。
防止高温氧化。
包装式磁控管因带磁钢，应防止磁钢的磁性变化，存在时应在管子周围10厘米内不得有铁磁物质存在。
管子运输过程中应放入专用防振包装箱内，以防止受振动撞击而受损坏。
