蓄电池放电测试仪安全操作及保养规程蓄电池是电动车中不可或缺的组成部分，其正常运转与否会直接影响电动车的使用效果，因此对蓄电池的安全操作和保养十分重要。
本文主要针对蓄电池放电测试仪的操作及保养进行详细介绍，以提高电动车使用者对蓄电池操作的安全性和提高蓄电池的使用寿命。
一. 蓄电池放电测试仪简介蓄电池放电测试仪是一种可以测试蓄电池电量的设备。
在电动车的使用过程中，蓄电池的电量会不断减少，这时候需要将蓄电池进行充电或更换。
通过放电测试仪可以了解蓄电池的电量及是否有问题。
二. 安全操作使用蓄电池放电测试仪的过程中必须注意安全，以下是使用过程中应注意的事项：1. 电源选择蓄电池放电测试仪需要用电源进行供电，在选择电源时需要注意电压的稳定性。
如果电压不稳定会对蓄电池放电测试仪产生损害，最终影响使用寿命。
2. 工具的选择在对蓄电池进行不同的操作时会采用不同的工具，如钳子或充电器等。
选择工具时要注意电压和电流的匹配，否则会对蓄电池进行损害。
3. 连接顺序在选择工具后，需要注意连接顺序。
应先连接负极，再连接正极，否则会对工具和蓄电池造成损害。
4. 使用温度蓄电池放电测试仪使用时需要注意温度。
过高或过低的温度会对蓄电池放电测试仪造成损害。
5. 防止短路在使用过程中一定要防止短路，短路会导致蓄电池放电测试仪内部发生热量，潜在危险。
三. 保养规程为了保证蓄电池放电测试仪的使用寿命同时，正常使用蓄电池放电测试仪也是很必要的，以下的保养规程可以帮助您正常使用：1. 定期清洁使用蓄电池放电测试仪的过程中会产生一些污垢，这些污垢不仅影响使用效果，而且有可能影响使用寿命。
因此，应在使用后定期清洁蓄电池放电测试仪，保证其高效运转。
2. 存放环境需要在干燥且避免阳光直射的环境下存放。
避免潮湿及过高的温度和湿度，保证设备的工作性能。
3. 定期维护应定期对蓄电池放电测试仪进行维护，以确保其运转稳定性。
维护时需要注意电源和工具的接线情况，检查查漏等问题。

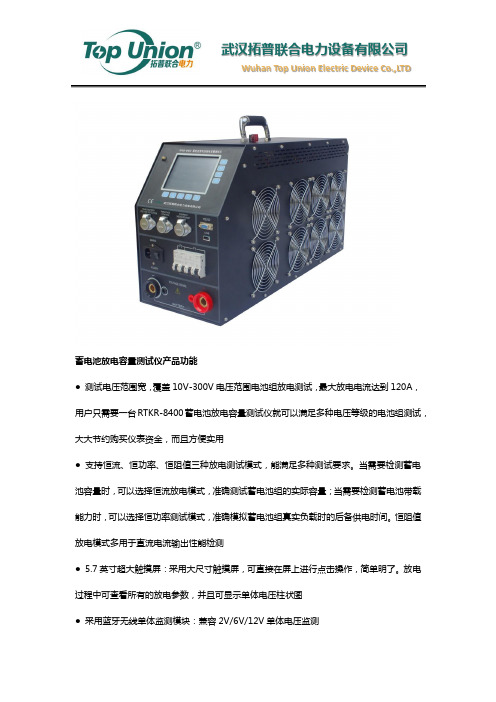

蓄电池放电容量测试仪产品功能●测试电压范围宽，覆盖10V-300V电压范围电池组放电测试，最大放电电流达到120A，用户只需要一台RTKR-8400蓄电池放电容量测试仪就可以满足多种电压等级的电池组测试，大大节约购买仪表资金，而且方便实用●支持恒流、恒功率、恒阻值三种放电测试模式，能满足多种测试要求。
当需要检测蓄电池容量时，可以选择恒流放电模式，准确测试蓄电池组的实际容量；当需要检测蓄电池带载能力时，可以选择恒功率测试模式，准确模拟蓄电池组真实负载时的后备供电时间。
恒阻值放电模式多用于直流电流输出性能检测●5.7英寸超大触摸屏：采用大尺寸触摸屏，可直接在屏上进行点击操作，简单明了。
放电过程中可查看所有的放电参数，并且可显示单体电压柱状图●采用蓝牙无线单体监测模块：兼容2V/6V/12V单体电压监测●每个无线监测模块可同时监测4个单体：相比每个模块监测一只单体电压方法，需要配置的模块数量只是其1/4（48V只需6个监测模块），让无线模块接线操作更加简便●在线补偿式放电功能：在线放电时，主机显示电流=电池组放电电流=主机内部假负载电流+实际负载电流，由于在线放电时实际负载电流会随着在线电压的变化而变化，主机内部假负载电池也会自动进行调整，以保证蓄电池组一直以真正的恒流方式放电●单体电压停机门限可设置多节：如此可在一次连续不中断的放电测试中发现多节落后单体电池●功耗部分采用航空合金电热元件：电热转换效率高，安全系数高，体积小、重量轻●放电电流自动计算功能：内置各小时率放电系数，可放电根据被测电池的标称容量和需要的放电率来自动计算需要设置的放电电流●测试过程中，各单体电压实时检测和显示：并在主机屏幕上呈现出各单体电压柱状图的变化轨迹，还能自动实时呈现出电压最高与最低的单体，帮助您快速分析单体变化的趋势●放电参数预设功能：允许预先内置多达8种常用的放电参数设置，很多情况下无须重新设置放电参数，方便使用者放电操作，加快测试速度。
蓄电池放电测试仪功能及特点1.放电测试功能：蓄电池放电测试仪可以模拟不同负载条件下的放电过程，可以通过调整负载参数来模拟不同负载条件下的实际使用情况。
测试仪会记录蓄电池在放电过程中的电压、电流、功率等参数，以便后续分析和评估。
2.自动控制功能：蓄电池放电测试仪可以根据用户设定的放电条件，自动控制放电过程。
用户可以设定放电负载、放电时间、放电电流等参数，测试仪会按照设定的条件进行放电测试，并自动记录相关数据。
3.数据采集与分析功能：蓄电池放电测试仪可以实时采集蓄电池在放电过程中的各种参数数据，并将数据存储到内部存储器中。
用户可以通过仪器上的显示屏或者连接到电脑上进行数据分析和处理，以便评估蓄电池的性能。
4.多种放电模式：蓄电池放电测试仪可以支持多种放电模式，如常规放电、恒定负载放电、脉动负载放电等。
用户可以根据实际需求选择适合的放电模式，以满足不同测试要求。
5.多种保护措施：蓄电池放电测试仪配备了多种安全保护措施，包括过流保护、过压保护、过温保护等。
当蓄电池在放电过程中出现异常情况时，测试仪会自动停止放电并给出相应的警告。
6.易于操作：蓄电池放电测试仪采用人性化的操作界面，配备直观的按键、显示屏和提示信息，方便用户进行操作和参数设定。
同时，测试仪还提供了详细的使用手册和操作指南，使用户能够快速上手并使用设备。
7.高精度测量：蓄电池放电测试仪采用高精度的测量传感器和先进的测量技术，能够准确地测量蓄电池在放电过程中的各种参数，保证测试结果的准确性和可靠性。
8.可扩展性：蓄电池放电测试仪具有较强的可扩展性，可以根据用户的需求进行定制和升级。
用户可以根据实际需要添加或替换不同的测试模块和配件，以满足不同类型和规格的蓄电池测试要求。
综上所述，蓄电池放电测试仪具有放电测试功能、自动控制功能、数据采集与分析功能、多种放电模式、多种保护措施、易于操作、高精度测量和可扩展性等特点，能够提供准确可靠的蓄电池性能测试和评估。
智能蓄电池放电监测测试仪的功能介绍一、背景介绍随着电动汽车逐渐普及，关于电动汽车的续航里程也成为了消费者最为关心的问题之一。
而电动汽车的续航里程与蓄电池的性能密切相关，因此，对于蓄电池的管理和维护显得尤为重要。
智能蓄电池放电监测测试仪应运而生，它可以对蓄电池进行放电监测和测试，从而帮助用户更好地管理和维护蓄电池。
二、功能介绍1. 蓄电池放电监测智能蓄电池放电监测测试仪可以对蓄电池的放电情况进行监测，实时反馈蓄电池的电压、电流等参数。
通过监测蓄电池的放电情况，用户可以及时了解蓄电池的状态，避免因蓄电池性能下降而带来的不必要损失。
2. 蓄电池测试除了放电监测外，智能蓄电池放电监测测试仪还可以对蓄电池进行测试。
它可以测量蓄电池的容量、内阻等参数，从而判断蓄电池的性能是否正常。
通过对蓄电池的测试，用户可以了解蓄电池的真实状态，及时发现问题并进行处理，以保证蓄电池的正常使用寿命和性能。
3. 数据存储智能蓄电池放电监测测试仪可以将测试数据存储在内部存储器中，还可以通过USB 接口将数据导出到电脑或其他设备上。
这对于后续数据分析和管理提供了便利。
4. 操作简单智能蓄电池放电监测测试仪的操作非常简单，只需按照说明书操作即可。
同时，它还提供了直观的操作界面和友好的用户交互，让用户可以方便、快捷地进行操作。
三、适用范围智能蓄电池放电监测测试仪适用于各种类型的蓄电池，包括铅酸蓄电池、锂电池、镍氢电池等。
它广泛应用于电动汽车、电动自行车、太阳能、风能等领域。
四、总结智能蓄电池放电监测测试仪的出现，为蓄电池的管理和维护提供了重要的技术支持。
通过对蓄电池的放电监测和测试，用户可以及时了解蓄电池的状态，并进行精准的管理和维护。
它的广泛应用将为电动汽车等清洁能源的发展提供强有力的支持。
蓄电池放电测试仪背景介绍蓄电池是很多电子设备的重要部件。
随着技术的进步，蓄电池的使用范围越来越广泛，如汽车、UPS电源等。
然而，蓄电池也存在着发生故障的风险，其中最为常见的一个问题就是容量损失，即蓄电池逐渐失去存储能量的能力。
为了及时了解蓄电池的电量情况，需要对蓄电池进行放电测试，以评估其性能和寿命，并及时更换。
而蓄电池放电测试仪便是完成这项任务的工具之一。
功能及原理蓄电池放电测试仪的主要功能是对蓄电池进行放电测试，并给出相应的测试结果，通过测试结果，可以判断蓄电池的能量存储能力是否正常，及其剩余寿命。
放电测试是通过在一定负载下测量蓄电池的电压和电流来完成的，以模拟实际工作条件下蓄电池的使用状态。
具体来讲，即将蓄电池接入到放电测试仪上，设置相应的测试参数（如负载电流、放电时间等），并启动测试。
测试完成后，放电测试仪会自动停止测试，并给出测试结果。
其原理是利用放电测试仪提供的恒定负载，使蓄电池以所设定的放电电流放电，同时实时监测放电时的电压，将电流和电压进行数值计算，得到蓄电池的电量数据。
通过数值计算，可以得出蓄电池的剩余电量、内阻、电压等信息。
使用说明蓄电池放电测试仪的使用需要注意以下几点：1.选择适合的测试参数：放电电流和放电时间的设置需要根据蓄电池的额定电流和电压来定，以保证测试结果准确可靠。
2.先将蓄电池充满电后再进行测试：这样可以避免测试结果受到蓄电池剩余电量影响。
3.使用放电测试仪时要注意电池和仪器的安全：由于测试仪中需通过电流放电，当放电电流较大时，电线、插头、测试仪等都有可能会发热，使用时要注意防火和避免触电的危险。
市场情况蓄电池放电测试仪是广泛应用于汽车、UPS电源、通讯设备等领域的重要设备，市场需求量较大。
目前市面上品牌较多，如创基、先马、莫必利、露天电源、才工等，价格在几百到一千多元不等，性能和质量也有所不同。
结论蓄电池放电测试仪是一种评估蓄电池性能和寿命的重要设备，对于使用蓄电池的电子设备而言，及时了解蓄电池的状态，可以有效提高其使用效率和安全性。
蓄电池放电测试仪功能及特点
蓄电池放电测试仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。
采用新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。
蓄电池放电测试仪功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠无污染。
整机由微处理器控制，液晶显示、中文菜单。
外观设计新颖,体积小、重量轻、移动方便。
各种放电参数设定完成后，自动完成整个恒流放电过程。
完全实现智能化。
使整个放电过程更安全。
蓄电池放电测试仪的功能和特点：
1、全自动测控只需设置放电参数，可限电压、限时间、限容量全程控制放电，超限报警∕停机，无需人工干预，自动完成对电池组放电全过程的测控。
2、使用“一键飞梭”(旋转鼠标)技术，操作更方便。
3、安全高效采用新的SOC测控系统和高效的电热元件，高精度恒流控制，放电起始无冲击电流，超温自动保护，安全可靠。
4、界面友好采用进口全天候大屏幕图形LCD，各种环境强、弱光下清晰可见，全中文菜单和提示信息，光标选择操作，实时显示放电电流、电压、时间、容量等测试数据和动态描绘电池组放电U—t曲线，放电过程一目了然。
5、数据处理先进内置超大容量存储器，可存储20次放电的测
试数据和曲线；可通过RS232或USB接口上传至PC机，运用本公司开发的随机软件能自动生成可编辑的典型测试报告，便于技术管理和存档。
使用方便本机设计新颖，小巧轻便，配用新型大电流快速插头，可多机并联扩容使用。
-48V蓄电池放电仪是一种专门用于检测和维护蓄电池性能的仪器，以下是其主要参数：
1. 适用范围：-48V蓄电池放电仪适用于电力、电信、铁路、电池生产企业或其他行业对蓄电池组（如24V、48V、110V、220V、380V等）进行日常维护、容量检测以及检验直流电源带载能力。
2. 测试项目：蓄电池放电仪可以对蓄电池组进行在线检测、核对放电和快速容量测试。
在线检测项目包括整组电压、单节电压、实时充电电流、放电电流、实时充入容量、放出容量及监测时间等。
3. 放电检测能力：蓄电池放电仪具有较大的放电功率，可在电池组电压下降到截止电压时仍能稳定提供恒流放电。
4. 智能化：蓄电池放电仪采用微处理器控制，液晶显示，中文菜单。
放电参数可按键盘输入，也可由计算机下传设置。
一旦设定，仪器自动完成整个放电过程，具有智能化、自动化程度高的特点。
5. 数据管理：蓄电池放电仪配备上位机数据管理软件，功能齐全，界面友好。
数据库自动入库管理，可保存长时间的历史测试数据。
6. 报告输出：蓄电池放电仪可以生成各种直观反应蓄电池组性能的曲线、柱图、报表等，并可放大、查询、打印，为蓄电池性能分析提供依据。
7. 产品类型：市场上主要有适用于不同电压段和电流范围的蓄电池放电仪，如12V-240V蓄电池放电容量测试仪等。
蓄电池充放电测试仪蓄电池充放电测试仪是一种测量蓄电池充电与放电性能的设备，能够对电池的容量、内部电阻、电压、电流等参数进行精确测量，帮助判断电池是否正常工作，并确定更换电池或维护电池的最佳时机。
测量原理在充放电测试中，蓄电池作为被测物件，其内部结构被模拟成一个电路模型。
测试仪会通过一定的电路方式将电流注入或抽出电池，同时测量电池的电压、电流等参数来判断电池的性能。
在充电测试中，测试仪会将一定电流注入电池，并记录电池电压随时间的变化。
根据电容公式，电压与电压随时间的变化率可以计算出电池的容量。
在放电测试中，测试仪会从电池中抽出一定电流，并记录电池电压随时间的变化。
通过比较测试前后的电压差异，可以计算出电池的内部电阻。
测试参数蓄电池充放电测试仪可测量的参数包括：•电池容量：即电池储存电能的能力，单位为安时（Ah）。
•电池内阻：描述电池本身的电阻性质，内阻值越小代表电池的能量损失越小。
•电池负载容量：表示能够在测试仪上负载的最大电池容量。
•电池工作电压范围：表示测试仪可测试的电池电压范围。
•充电电流范围：表示测试仪可输出的充电电流范围。
•放电电流范围：表示测试仪可输出的放电电流范围。
•测试时间：表示测试仪可以测量的最长时间。
蓄电池充放电测试仪的测试参数越多越全面，在实际使用中能够更准确地反映蓄电池的实际性能。
使用方法蓄电池充放电测试仪的使用方法一般分为以下几个步骤：1.连接测试仪：将测试仪与电池相连，选择相应的测试参数。
2.充电测试：将测试仪设置为充电模式，注入一定电流后开始测试。
测试期间应注意电池温度变化情况。
3.放电测试：将测试仪设置为放电模式，抽出一定电流后开始测试。
测试期间还需要注意电池温度变化。
4.测试结果：测试结束后，测试仪会输出测试结果。
根据测试结果可以评估电池的性能和维护情况，并作出相应决策。
常见问题和注意事项•操作过程中应注意电池温度变化情况，避免电池过热或损坏。
•在电池充放电测试时应遵循测试仪的参数要求，以保证测试的结果准确性。
电瓶放电测试仪使用方法-概述说明以及解释1.引言1.1 概述概述部分的内容应该对电瓶放电测试仪进行简要介绍，给读者提供一个整体的了解。
电瓶放电测试仪是一种测量电瓶剩余容量和性能的工具。
电瓶是车辆的重要组成部分，而电瓶放电测试仪通过测量电瓶的电压、电流和内阻等参数，来评估电瓶的状态和剩余容量。
这个测试仪的使用方法简单直观，只需按照相关步骤进行操作即可。
通过对电瓶进行定期测试，我们可以及时了解电瓶的健康程度，避免在使用过程中出现电瓶无法启动车辆的情况。
而且，通过测试仪的结果，我们还可以判断电瓶是否需要更换或维修，以保证车辆的正常使用和行驶安全。
在本文接下来的内容中，我们将详细介绍电瓶放电测试仪的使用方法，帮助读者正确地操作和理解测试仪的结果。
同时，我们还将总结使用电瓶放电测试仪的好处，帮助读者更好地利用电瓶放电测试仪来维护和管理车辆的电瓶。
1.2 文章结构文章结构部分的内容应包括以下信息：本文的结构主要分为引言、正文和结论三个部分。
1. 引言：对电瓶放电测试仪的使用方法进行介绍和概述。
在这一部分，我们将讨论电瓶放电测试仪的重要性和使用的目的，以及本文的主要目的和内容。
2. 正文：主要分为两个部分，分别是电瓶放电测试仪的简介和电瓶放电测试仪的使用方法。
2.1 电瓶放电测试仪简介：在这一部分，将介绍电瓶放电测试仪的基本知识和原理，包括它的组成结构、工作原理和特点等。
2.2 电瓶放电测试仪的使用方法：在这一部分，将详细介绍如何正确使用电瓶放电测试仪。
包括准备工作、使用步骤和注意事项等。
为了方便读者理解，可以结合实际操作过程和图示进行说明。
3. 结论：对本文的内容进行总结，并强调使用电瓶放电测试仪的好处。
在这一部分，我们将重点强调使用电瓶放电测试仪可以帮助我们准确判断电瓶的状态，及时发现问题并采取合适的措施进行修复，从而延长电瓶的使用寿命，提高车辆的可靠性和安全性。
通过以上结构，读者可以清晰地了解整篇文章的内容安排和主题思路，从而更好地理解和掌握电瓶放电测试仪的使用方法。
蓄电池容量放电试仪详细介绍————————————————————————————————作者：————————————————————————————————日期：HB808蓄电池容量放电测试仪详细介绍第一章概述在电力中断时，蓄电池作为备用电源在直流系统中起着极其重要的作用，许多重要的设备必须靠蓄电池来维护运行。
但是在蓄电池预寿命到达之前，它的容量由于种种原因回发生显著的下降。
因此，蓄电池的容量必须定时检测，避免在电力事故停电时给您带来惨重的经济损失。
为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，一般情况每年要对蓄电池组进行一次核对性放电测试。
判定蓄电池容量是否满足要求最可信赖的方法是进行深度恒流放电测试。
传统的蓄电池放电测试一般使用笨重的电阻箱，需要人工调节放电电流，控制精度低，工作繁复，劳动强度大。
HB808系列电池放电监测仪是专为电力、电信、航空应急电源和计算机网络设计的一种新型电池检测设备。
本设备对蓄电池恒流放电,进行检测及核对电池容量试验,监测纪录并储存放电电压,放电电流,放电时间,放电曲线等电路参数。
本仪器具有HB808-232和HB808-485通讯接口、蓄电池组的电压、电流信号和放电停止接口，可方便连接电脑打印各种记录图表、曲线和对蓄电池放电进行传统和网络控制。
第二章性能特点及指标一性能特点1、HB808系列电池放电检测仪是一种新型的高科技产品,采用独特的恒流电子负载和新型高效的电热元件在性能指标的适应性,使用的方便性及运行的可靠性,安全性均达到国内先进水平。
①功率大，轻松放电，大功率MOS模块与高效发热元件构成,功率余量大,强制风冷，轻松放电。
②本产品采用计算机辅助设计结构合理、体积小、重量轻、散热效果好携带方便。
二技术指标1：输入电源电压即为待放电池电压:220V2：放电电流1-50A3：电流精度1%4：电流调整细度：0.1A5：放电终止电压可按用户要求设定6：散热方式:强制风冷7：电压测试精度1%8：环境温+5-40度9：环境湿度5%-90%第三章使用操作说明一、使用注意事项HB808系列放电检测仪和电池连接时，正负不得反接!!2：设备放置在通风良好无接露无腐蚀环境下运行.通风孔不得堵塞保证通风良好!3：:本机在正常工作时不得带电连接线，否则会引起连接端子和电路损害。
二、接线说明1：电池输入端的正极和负极应分别和放电仪正极和负极相连。
2：接线时检查空开应在断开位置。
3：接线完毕后应认真检查接线是否正确，注意电池输入端子、单体电压采集输入端子正、负极是否正确不应接反!三、 操作说明1： 接线正确无误后，打开电源开关，此时电源开关正常，控制面板正常灯亮，合上直流主开关。
2： 键定义： UP 、DOWN 、ROL 、SET 、ENTER 、WORK/STOP3： 设定要求的工作值：DC CUTWAVEISET=050.0ATIME=01:00VSET=185.0V在第一屏指示中，按SET 键，进入“USER MODE ”模式，可以设置电流、电压最小值、 工作时间。
按UP 键使设定值增加，DOWN 键减少设定值。
ROL 键在设定值中转换,按ENTER 键返回第一屏。
4：进入工作状态时，在第一屏状态下按WORK/STOP 键进入工作状态。
5 ：放电仪工作时控制面板上ON 红灯亮,当放电仪故障时ALARM 报警且放电仪内部的蜂鸣器发报警信。
6： 当放电仪ALARM 和蜂鸣器发报警信号时，应首先检查放电仪输入并请联系厂家。
严禁打开机箱，以免发生危险！7： 放电停止由终止放电电压和放电时间共同控制，当放电终止电压或放电时间到达设定值时放电仪即停止工作。
8： 放电结束后,确认放电仪在停止状态,放电电流表为零。
先断开放电仪上的空开,在冷却风扇运行两分钟后断开交流工作电源开关。
第四章蓄电池放电仪监测系统一、系统简介1. 蓄电池放电监视系统包括启动界面，正常运行界面和帮系统几部分。
2. 监视系系统主要是为了对蓄电池放电全过程进行监视与数据处理，主要完成：串口ROL 移位 UP 上升 DOWN 下降 SET 设置 ENTER 确认WORER/STOP 工作停止 USER MODE ISET=050.0A TIME=10:00 VSET=185.0VDC CUTWAVE SI=050.0A I I =050.0A SV=185.0V V=200.0V ST=10:00 T=00:01通讯的设置、实时数据的各种显示方式、实时数据的处理、报表的打印、历史数据的查询处理与曲线显示、系统帮助等功能。
3.本系统人机界面友好便于操作，工作流程清晰，可以运行在win2000或win98系统下。
4.主要功能及软件用法见“系统功能说明部分”。
二、运行监视主页面1.本系统为蓄电池放电仪启动运行后的主要界面，从本界面可以很方便进入其他子系统，通过系统菜单可以完成监视系的大部分功能。
2.现就主监视系统进行详细介绍：系统运行图：主要包括：●标题栏：蓄电池放电运行监视系统●菜单栏：监视启动、串口控制、实时数据、历史数据、帮助等5部分●快速工具栏：启动、停止、退出、实时数据面板、实时数据表格、实时曲线、数据报表打印、串口测试、历史记录显示、运行指示等部分●电量表计：电压表、电流表●趋势图：电压趋势图●状态栏：分别为公司名称、本次放电启动时间、串口打开情况以及当前时间其中本页面完成的功能主要为：1.本页面为放电仪进行数据采集的中心环节，在本部分完成了数据通讯与数据处理，放电仪的主要采集数据为电流、电压量。
其工作原理为：在蓄电池进行恒流放电过程中，电流恒定不变，电压逐渐降低，系统每12毫秒采集一次数据，并将数据存入数据库中，经特定算法处理后，以数字表、模拟表的形式显示出来。
2.数据库数据处理：数据在写入数据库后便成为本次放电的重要数据资料，为了便于分析放电工况与蓄电池的性能，积累第一手资料，使计算机更好为工作服务；我们特地开发了曲线系统：主要包括电石压曲线（2个）、电流线。
本页电压曲线是放电的小时数作为横轴，更便于绘出整个放电过程的趋势；另一电压曲线是以具体放电时间作为横轴（见实时曲线部分），便于进行放电过程的追忆，了解具体放电情况。
3.状态栏：本次放电启动时间、串口打开情况以及当前时间情况。
本页面主要功能部分的使用说明：1.系统主菜单：如图2. 快速工具栏启动停止退出面板表格曲线打印串口测试历史查询指示3. 用法：A。
系统运行前，应将数据线与计算机接好，一般情况下应将串口接于COM1、COM2上，本系统只能工作于二者之一，默认情况下为COM1。
确认接好后可以点击“串口测试”按钮或打开菜单“控制设置：串口设置与测试”项或按快捷键“CTR+E”进行进入以下页面，根据提示进行串口连接测试。
在测试完成后请在此页面将系串口关闭，并单击“CLOSE”，返回主界面。
B。
在主页面主菜单击“启动”按钮或打开菜单“监测启动：启动”项或按快捷键“CTR+A”。
系统启动,此时本页面“指示”为红色,串口配置页面指示也为红色,主页面状态栏串口指示列为“串口已打开”字样，否则为“串口未打开”字样。
相应指示为绿色。
C。
若系统工作正常，则电压表、电流表有指示，状态栏显示本次放电启动时间，及当前时间；并且电压趋势图、电流趋势图均有显示。
D。
若在运行过程中需要停止运行，但又希望保留本次运行时采集数据，可以单击点击“停止”按钮或打开菜单“监测启动：停止”项或按快捷键“CTR+S”。
系统停止,此时本页面“指示”为绿色,串口配置页面指示也为绿色,主页面状态栏串口指示列为“串口未打开”字样。
E。
警告：在系统终止运行时，如果在主页面主菜单击“退出”按钮或打开菜单“监测启动：退出系统”项或按快捷键“CTR+X”。
系统退出运行,此时本页面“指示”为绿色,串口配置页面指示也为绿色,主页面状态栏串口指示列为“串口未打开”字样。
此时，本次从开始启动的所有数据均已丢失。
因此建议除非确实不需要这些数据，采取本方式退出。
请在下一次放电之前执行操作一次。
，在删除数据时，一定要关闭串口，系统在运行中不允许掉电。
F。
一般情况下，应按执行，然后按菜单“关闭”项退出。
G。
本页面打印功能只能打印本页面电压趋势图。
其他实时电流、电压和历史电流、电压趋势图及数据报表在相关页面进行处理、并实现。
H。
本系统各曲线均具有放大（即数据的采样密度放大，不是图形的放大）功能在正常运行时，或有历史数据的情况下，在趋势图上某点（欲放在部分）按下鼠标右键拖动，即可实现曲的放大，反之向左拖动即可实现曲线还原。
如图示：未放大时放大后：三、串口测试1.本界面为系统的接口模块，系统运行性能的优劣与该模块有很大关系，它为我们提供了测试，在测试正确的情况下才可进行数据的接收与传输。
2.现就系统进行详细介绍：本页面主要功能部分的使用说明：1.系统运行图：2. 用法：系统运行前，应将数据线与计算机接好，一般情况下应将串口接于COM1、COM2上，本系统只能工作于二者之一，默认情况下为COM1。
确认接好后可以点击“串口测试”按钮或打开菜单“控制设置：串口设置与测试”项或按快捷键“CTR+E”进行进入以下页面，根据提示进行串口连接测试。
若出现如下图示内容：表明串口没有打开，单击“OK”后，请打串口重新进行测试。
若出现下图内容：表明串口没有接收到正确的返回信息，可能为串口设置不对或系统联接线不通，请重新选择串口或重新联机再试。
若出现下图内容：表明串口打开，不能进行修改串口设置操作，如若设置串口必须在串口关闭状态下进行，单击“OK”后，重新设置后，进行测试。
在测试完成后请在此页面将串口关闭，并单击“CLOSE”，返回主界面。
四、实时数据本界面为系统的实时数据模块，放电仪的实时数据在本部分进行处理，形成表格、绘出曲线并实现了数据报表，在本模块中可以实现电流、电压的曲线打印，并实现了放电仪的放电安时计算，时间汇总，并且实现了数据显示模式的切换与显示。
本页面主要功能部分的使用说明：1.系统运行面板（数码管）图：在本页面数据实现了放电安时的统计，只要不是由“退出系统”将系统数据清除，则系统放电安时可以累积，不致发生因中断而导致系统放电安时误差太大的弊病。
由于系统采用了内部集成技术，在时间处理上采了按小时计算方式，放电时间即为最后一次启动时间到最后一次结束时间之差与除以段时间外的系统累计运行时间之和。
电流表与电压表数据与主监视系统同步，只是表现形式不同。
启动时间为系统最后一次启动运行时间。
本窗口为模式窗，可以和其窗口同时运行，互不影响。
1.系统运行表格（实时表格）图：本模块数据均来自电流、电压采集系统，在此系统可以对数据表格进行处理。
工具条的意义如下（从左到右）第一条，前一条，后一条，最后一条，添加，删除，编辑，更新，取消，刷新。
