建筑设计的基本尺寸、数据

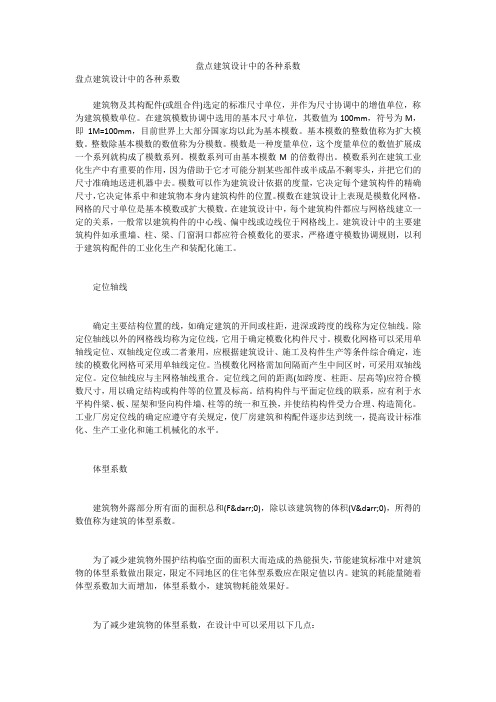

盘点建筑设计中的各种系数盘点建筑设计中的各种系数建筑物及其构配件(或组合件)选定的标准尺寸单位，并作为尺寸协调中的增值单位，称为建筑模数单位。

在建筑模数协调中选用的基本尺寸单位，其数值为100mm，符号为M，即1M=100mm，目前世界上大部分国家均以此为基本模数。

基本模数的整数值称为扩大模数。

整数除基本模数的数值称为分模数。

模数是一种度量单位，这个度量单位的数值扩展成一个系列就构成了模数系列。

模数系列可由基本模数M的倍数得出。

模数系列在建筑工业化生产中有重要的作用，因为借助于它才可能分割某些部件或半成品不剩零头，并把它们的尺寸准确地送进机器中去。

模数可以作为建筑设计依据的度量，它决定每个建筑构件的精确尺寸，它决定体系中和建筑物本身内建筑构件的位置。

模数在建筑设计上表现是模数化网格。

网格的尺寸单位是基本模数或扩大模数。

在建筑设计中，每个建筑构件都应与网格线建立一定的关系，一般常以建筑构件的中心线、偏中线或边线位于网格线上。

建筑设计中的主要建筑构件如承重墙、柱、梁、门窗洞口都应符合模数化的要求，严格遵守模数协调规则，以利于建筑构配件的工业化生产和装配化施工。

定位轴线确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

除定位轴线以外的网格线均称为定位线，它用于确定模数化构件尺寸。

模数化网格可以采用单轴线定位、双轴线定位或二者兼用，应根据建筑设计、施工及构件生产等条件综合确定，连续的模数化网格可采用单轴线定位。

当模数化网格需加间隔而产生中间区时，可采用双轴线定位。

定位轴线应与主网格轴线重合。

定位线之间的距离(如跨度、柱距、层高等)应符合模数尺寸，用以确定结构或构件等的位置及标高。

结构构件与平面定位线的联系，应有利于水平构件梁、板、屋架和竖向构件墙、柱等的统一和互换，并使结构构件受力合理、构造简化。

工业厂房定位线的确定应遵守有关规定，使厂房建筑和构配件逐步达到统一，提高设计标准化、生产工业化和施工机械化的水平。

办公家具(1)办公桌：长：1200～1600mm：宽：500～650mm 5高；700～800mm。

(2)办公椅：高；400～450mm长×宽：450×450(mm)。

(3)沙发：宽：600～800mm；高：350～400mm；*背面：1000mm。

(4)茶几；前置型：900×400×400(高)( mm)；中心型：900x 900×400(mm)、700×700×400(mm)；左右型：600×400×400(mm)。

(5)书柜：高：1800mm，宽：1200～1500mm；深：450～500mm。

书架：高：1800mm 6宽：1000～1300mm ；深：350～450mm。

室内设计常用尺寸家具设计的基本尺寸（单位：厘米）衣橱：深度：一般60～65；推拉门：70，衣橱门宽度：40～65推拉门：75～150，高度：190～240矮柜：深度：35～45，柜门宽度：30～60电视柜：深度：45～60，高度：60～70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80～95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12～18；深度：单层布12；双层布16～18（实际尺寸）沙发：单人式：长度：80～95，深度：85～90；坐垫高：35～42；背高：70～90双人式：长度：126～150；深度：80～90三人式：长度：175～196；深度：80～90四人式：长度：232～252；深度80～90茶几：小型，长方形：长度60～75，宽度45～60，高度38～50（38最佳）中型，长方形：长度120～135；宽度38～50或者60～75正方形：长度75～90，高度43～50大型，长方形：长度150～180，宽度60～80，高度33～42（33最佳）圆形：直径75，90，105，120；高度：33～42方形：宽度90，105，120，135，150；高度33～42书桌：固定式：深度45～70（60最佳），高度75活动式：深度65～80，高度75～78书桌下缘离地至少58；长度：最少90（150～180最佳）餐桌：高度75～78（一般），西式高度68～72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25～40（每一格），长度：60～120；下大上小型下方深度35～45，高度80～90活动未及顶高柜：深度45，高度180～200木隔间墙厚：6～10；内角材排距：长度（45～60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80～200mm。

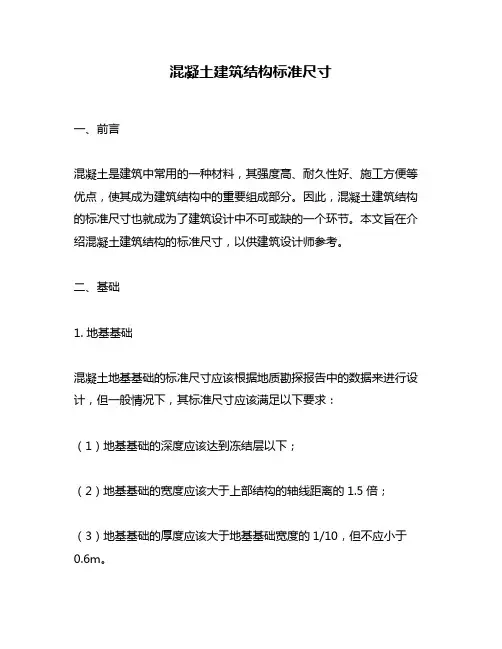

混凝土建筑结构标准尺寸一、前言混凝土是建筑中常用的一种材料，其强度高、耐久性好、施工方便等优点，使其成为建筑结构中的重要组成部分。

因此，混凝土建筑结构的标准尺寸也就成为了建筑设计中不可或缺的一个环节。

本文旨在介绍混凝土建筑结构的标准尺寸，以供建筑设计师参考。

二、基础1. 地基基础混凝土地基基础的标准尺寸应该根据地质勘探报告中的数据来进行设计，但一般情况下，其标准尺寸应该满足以下要求：（1）地基基础的深度应该达到冻结层以下；（2）地基基础的宽度应该大于上部结构的轴线距离的1.5倍；（3）地基基础的厚度应该大于地基基础宽度的1/10，但不应小于0.6m。

2. 地下室结构地下室结构的标准尺寸应该满足以下要求：（1）地下室结构的层数应该根据设计要求进行确定；（2）地下室结构的高度应该满足人体活动的要求，一般情况下应该在2.4m-3.0m之间；（3）地下室结构的墙厚度应该根据地下室结构的高度和荷载来进行确定，一般情况下应该在0.3m-0.5m之间；（4）地下室结构的柱尺寸应该根据荷载来进行确定，一般情况下应该在0.4m×0.4m-0.6m×0.6m之间；（5）地下室结构的梁尺寸应该根据荷载来进行确定，一般情况下应该在1.0m×0.4m-1.2m×0.6m之间。

三、楼层结构1. 楼板结构（1）楼板结构的厚度应该根据设计要求进行确定，一般情况下应该在0.12m-0.15m之间；（2）楼板结构的跨度应该根据设计要求进行确定，一般情况下应该在4.5m-6.0m之间；（3）楼板结构的梁尺寸应该根据荷载来进行确定，一般情况下应该在0.5m×0.5m-0.6m×0.6m之间。

2. 柱结构柱结构的标准尺寸应该满足以下要求：（1）柱结构的尺寸应该根据荷载来进行确定，一般情况下应该在0.4m×0.4m-0.6m×0.6m之间；（2）柱结构的高度应该根据楼层高度来进行确定，一般情况下应该在3.0m-4.5m之间。

掌握这些常用建筑尺寸大全，工程人走遍天下都不怕门的尺寸1.门高：供人通行的门，高度一般不低于2m，再高也以不宜超过2.4m，否则有空洞感，门扇制作也需特别加强。

如造型、通风、采光需要时，可在门上加腰窗，其高度从0.4m起，但也不宜过高。

供车辆或设备通过的门，要根据具体情况决定，其高度宜较车辆或设备高出0.3～0.5m，以免车辆因颠簸或设备需要垫滚筒搬运时碰撞门框。

至于各类车辆通行的净空要求，要查阅相应的规范。

如果是体育场馆、展览厅堂之类大体量、大空间的建筑物，需要设置超尺度的门时，可在大门扇上加设常规尺寸的附门，供大门勿需开启时，人们可以通行。

现今建筑内各种设备管井的检查门颇多，它不是经常通过的地方，所以一般上框高与普通门齐或还低一些，下边还留有与踢脚线同高的门槛，其净高就不必拘泥于2m，1.5m 左右即可。

2.门宽：一般住宅分户门0.9～1m，分室门0.8～0.9m，厨房门0.8m左右，卫生间门0.7～0.8m，由于考虑现代家具的搬入，现今多取上限尺寸。

公共建筑的门宽一般单扇门1m，双扇门1.2～1.8m，再宽就要考虑门扇的制作，双扇门或多扇门的门扇宽以0.6～1.0m为宜。

供安全疏散的太平门的宽度，要根据计算和规范(有关防火规范)规定设置。

管道并供检修的门，宽度一般为0.6m。

供机动车或设备通过的门，除其自身宽度外，每边也直留出0.3～0.5m的空隙。

附带说一下，供检修的"人孔"其尺寸也不宜小于0.6m×0.6m。

窗的尺寸1.窗高：一般住宅建筑中，窗的高度为1.5m，加上窗台高0.9m，则窗顶距楼面2.4m，还留有0.4m的结构高度。

在公共建筑中，窗台高度由1.0～1.8m不等，开向公共走道的窗扇，其底面高度不应低于2.0m。

至于窗的高度则根据采光、通风、空间形象等要求来决定，但要注意过高窗户的刚度问题，必要时要加设横梁或"拼樘"。

此外，窗台高低于0.8m 时，应采取防护措施。

常⽤建筑设计经验数据（不断更新）给排⽔：1.⽣活⽤⽔贮⽔池容积：计算见规范，最⾼⽇⽤⽔量的15%-20%（⼩区），20%-25%（建筑），⽔池不宜邻电⽓或居住⽤房，⽔池内宜设吸⽔坑，⽔池侧⾯距墙不⼩于0.7m（侧⾯⽆管道）或1.0（侧⾯有管道），池顶净空不⼩于0.8m，不宜邻电⽓⽤房和居住⽤房，⽔池内宜设吸⽔坑。

（）2.消防⽤⽔量计算，见消防设计规范3.⽣活⽤⽔⾼位⽔箱：计算见规范，⽔箱与周边墙体距离同上，箱底距板顶不⼩于0.8m4.⽣活⽔池周围10m内不得有化粪池，2m内不得有污⽔管。

5.管道敷设6.给⽔管道，管道外壁距建筑外墙不宜⼩于1m，⾏车道下覆⼟不⼩于0.7m，管顶最⼩不⼩于冰冻线下0.15m7.室外综合管沟内给⽔管与各种管道间净距不⼩于300,8.给⽔管得不穿越⼤⼩便器，且⽴管距⼤⼩便器不得⼩于0.5m9.塑料给⽔管不得布置在灶台上⽅，明设塑料给⽔管距灶台不⼩于0.4m，距燃⽓热⽔器不⼩0.2m，达不到要保护措施10.给⽔管避免穿越⼈防地下室11.管道井尺⼨⼯作宽度不⼩于0.6m12.⽔泵基础⾼出地⾯不⼩于0.1m13.泵房要减震防噪，检修场地，四周通道不⼩于0.7m，泵房配电控制柜前通道1.5m14.⼩区排⽔管覆⼟深度：⼩区道路下不⼩于0.7m15.塑料排⽔管距离燃⽓灶不⼩于0.4m16.⼤便器排⽔管最⼩管径不得⼩于100mm，厨房⽴管管径不⼩于75mm17.室外⽣活排⽔管管径⼩于160时，检查井间距不宜⼤于30m，管径⼤于200时，检查井间距不宜⼤于40m18.洗⾐机应设专⽤地漏，不得接⼊⾬⽔管道。

19.淋浴室，每4-5个淋浴器可设⼀个直径100的地漏20.塑料排⽔⽴管每6层设⼀个检查⼝，并在最低和最⾼层设检查⼝，⽴管拐弯处设检查⼝，检查⼝设在距离地⾯1m以上21.⾼标准住宅，公建，10层及10层以上⾼层应设通⽓⽴管，⾼出屋⾯不得⼩于0.3m且应⼤于最⼤积雪厚度，周围4m以内有门窗时，应⾼出窗顶0.6m 或引向⽆门窗⼀侧，在经常有⼈停留的屋⾯应⾼出屋⾯2m22.污⽔集⽔池有效容积不宜⼩于⼀台污⽔泵5min出⽔量且每⼩时启动次数不宜超过6次，最低⽔位应满⾜吸⽔要求，集⽔池底有不⼩于0.05坡度坡向泵位。

建筑纸设计中的比例尺与尺寸标注规范建筑纸的设计过程中，比例尺和尺寸标注是非常重要的环节。

通过准确地使用比例尺和规范的尺寸标注，可以确保设计图纸的准确度和可读性。

本文将介绍建筑纸设计中常用的比例尺和尺寸标注规范。

一、比例尺的选择和使用在建筑纸设计中，比例尺用于表示设计图纸上物体与实际物体之间的缩放关系。

常见的比例尺有1:50、1:100、1:200等。

选择合适的比例尺需要考虑到图纸的尺寸、设计元素的大小以及设计目的等因素。

在使用比例尺时，需要明确表示比例尺的尺寸。

通常，比例尺的尺寸标注在图纸的底部右侧位置，并用实线连接到图纸中的比例尺符号。

比例尺符号通常以“1：X”形式表示，其中X表示图纸上的长度与实际长度的比值。

二、尺寸标注的规范1. 基本尺寸标注在设计图纸中，尺寸标注用于表示建筑元素的长度、宽度、高度等重要尺寸信息。

为了确保图纸的可读性和准确性，尺寸标注需要遵循一定的规范。

首先，尺寸标注应当清晰可见，以方便读者准确获取尺寸信息。

标注线应该细而黑，长度不应过长，以避免混淆。

其次，在标注尺寸时，应使用整数或小数表示。

对于整数尺寸，可以直接标注在建筑元素上；对于小数尺寸，应使用标注线标注在图纸上，并在标注线两端加上尺寸数值。

2. 尺寸标注的位置尺寸标注的位置应该符合直观、易读的原则。

一般来说，尺寸标注应放置在建筑元素的外侧，与标注线垂直排列。

标注线与建筑元素之间应保持一定的间距，以避免混淆或重叠。

对于对称结构的建筑元素，尺寸标注通常只需标注一侧，然后通过箭头或其他符号表示其他对称面的相同尺寸。

3. 尺寸标注的格式尺寸标注需要规范、统一的格式，以确保图纸的整洁美观和表达的清晰准确。

尺寸标注应使用直线形式，标注线应细而黑，标注文字应清晰可辨。

尺寸标注文字应采用一致的字体和字号，通常为宋体或等线字体，字号与图纸的比例一致。

标注文字应水平书写，与标注线垂直，并且与尺寸线保持一定的间距。

标注文字应放置在标注线的右侧，便于读者获取尺寸信息。

1、墙面‎尺寸(‎1)踢脚板‎高；80—‎200mm‎。

(2‎)墙裙高：‎800—1‎500mm‎。

(3‎)挂镜线高‎：1600‎—1800‎(画中心距‎地面高度)‎m m。

‎2．餐厅‎(1) ‎餐桌高：7‎50—79‎0mm。

‎(2) ‎餐椅高；4‎50—50‎0mm。

‎(3) ‎圆桌直径：‎二人500‎m m．二人‎800mm‎，四人90‎0mm，五‎人1100‎m m，六人‎1100-‎1250m‎m，八人1‎300mm‎，十人l5‎00mm，‎十二人18‎00mm。

‎(4)‎方餐桌尺‎寸：二人7‎00×85‎0(mm)‎，四人13‎50×85‎0(mm)‎，八人22‎50×85‎0(mm)‎，(5‎)餐桌转‎盘直径；7‎00—80‎0mm。

‎餐桌间距‎：(其中座‎椅占500‎m m)应大‎于500m‎m。

(‎7) 主通‎道宽：12‎00—13‎00mm。

‎内部工‎作道宽：6‎00—90‎0mm。

‎(9) ‎酒吧台高：‎900—l‎050mm‎，宽500‎m m。

‎(10) ‎酒吧凳高；‎600一7‎50mm。

‎3．商‎场营业厅‎(1)单‎边双人走道‎宽：160‎0mm。

‎(2)双‎边双人走道‎宽：200‎0mm。

‎(3)双‎边三人走道‎宽：230‎0mm。

‎(4)双‎边四人走道‎宽；300‎0mm。

‎(5)营‎业员柜台走‎道宽：80‎0mm。

‎营业员货‎柜台：厚6‎00mm，‎高：800‎—l 00‎0mm。

‎(7)单‎*背立货架‎：厚300‎—500m‎m，高：1‎800—2‎300mm‎。

双*‎背立货架；‎厚；600‎—800m‎m，高：1‎800—2‎300mm‎(9)‎小商品橱窗‎：厚：50‎0—800‎m m，高：‎400—1‎200mm‎。

(1‎0)陈列地‎台高：40‎0—800‎m m。

‎(11)敞‎开式货架：‎400—6‎00mm。

‎(12‎)放射式售‎货架：直径‎2000m‎m。

FDS建筑设计常用尺寸建筑设计常用尺寸-- 各类建筑的空间尺度资料建筑所形成的空间为人所用，建筑内的器物为人所用，因而人体各部的尺寸及其各类行为活动所需的空间尺寸，是决定建筑开间、进深、层高、器物大小的最基本的尺度。

各类图书、手册均有详细的描绘，作为一名建筑师，可以参阅这类资料，但有些是必须牢记的，时刻需要提调出来使用的。

诸如：人体的平均高度、宽度、蹲高、坐高、弯腰、举手、携带行李、牵带小孩以至于残疾人拄手拐、坐轮椅所需的活动空间尺寸等等。

这些重要的。

基本的尺寸数据，一般应熟记，因为由此导致了家具、器物以及各种通道、房间的大小尺寸的确定。

在建筑设计时，除了那些因为宗教、政治以及艺术原因需要夸张、夸大的尺度外，都不会离开以人体尺度为本源来决定建筑尺寸的原则。

家具的尺度也是决定建筑空间的重要因素，例如床铺、书桌、餐桌、凳、椅、沙发柜橱这些基本家具的尺寸，都是必须熟记的。

重要的是家具要与人的活动配合起来，留出人使用家具和搬运家具所需空间。

近年行为科学兴盛，大家要研究人与人、人与物之间的"感觉空间"把"场"的理论运用到建筑设计中来，这是十分有意义的。

由上可知，人体、家具、活动空间构成了建筑设计尺度的基础，换句话说，也就是构成了建筑的基本空间，道理虽不深奥，但对建筑师来说，却十分重要，万变不离其宗。

门的尺寸--------------------------------------------------------------------------------1.门高：供人通行的门，高度一般不低于2m，再高也以不宜超过2.4m，否则有空洞感，门扇制作也需特别加强。

如造型、通风、采光需要时，可在门上加腰窗，其高度从0.4m起，但也不宜过高。

供车辆或设备通过的门，要根据具体情况决定，其高度宜较车辆或设备高出0.3～0.5m,以免车辆因颠簸或设备需要垫滚筒搬运时碰撞门框。

常用的建筑尺寸汇总
1. 房间尺寸，常见的客厅尺寸为15x20英尺，卧室尺寸为
12x12英尺，厨房尺寸为12x16英尺，浴室尺寸为5x8英尺。

当然，实际尺寸会根据具体需求和设计进行调整。

2. 门窗尺寸，标准门的宽度为80厘米至90厘米，高度为200
厘米至210厘米。

标准窗户的尺寸则根据具体位置和功能有所不同，一般在设计中会考虑采光和通风等因素。

3. 楼梯尺寸，楼梯的尺寸取决于楼层高度和设计风格，但通常
踏步宽度为80厘米至100厘米，踏步高度为15厘米至20厘米。

4. 建筑物整体尺寸，建筑物的整体尺寸包括长度、宽度和高度，这取决于建筑物的用途和设计要求。

例如，一般住宅的标准高度为2.5米至3米，而商业建筑的标准高度则可能更高。

5. 设备尺寸，建筑中的设备尺寸也是建筑尺寸汇总中重要的一
部分。

比如，厨房中常见的厨房橱柜尺寸为60厘米至90厘米，洗
手间中的洗手池尺寸为40厘米至60厘米等。

总的来说，建筑尺寸的汇总涉及到建筑物的各个方面，包括房间、门窗、楼梯、整体尺寸和设备尺寸等。

这些尺寸的选择需要考虑建筑物的功能需求、使用人群的习惯以及相关的法规标准，以确保建筑物的舒适性、安全性和实用性。

建筑设计平面图常用尺寸家具设计的基本尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240 厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90桌椅子桌类家具高度尺寸：７００ｍｍ、７２０ｍｍ、７４０ｍｍ、７６０ｍｍ四个规格；椅凳类家具的座面高度：４００ｍｍ、４２０ｍｍ、４４０ｍｍ三个规格。
