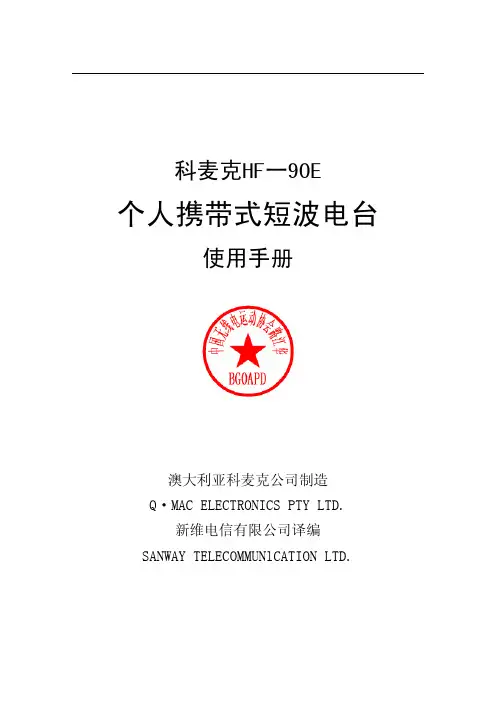

科麦克HF一90E个人携带式短波电台使用手册澳大利亚科麦克公司制造Q·MAC ELECTRONICS PTY LTD.新维电信有限公司译编SANWAY TELECOMMUNlCATION LTD.HF-90E 短波电台使用手册2 / 20目 录1.概述 (3)2.外部结构 (3)2.1前面板 (3)2.2背面板 (4)2.3选呼拨号手咪 (5)3.操作说明 (5)3.1开机 (5)3.2音量调节 (6)3.3切换信道 (6)3.4选择边带方式 (6)3.5天线调谐 (7)3.6干扰消除器(清晰度调节) (7)3.7报警 (7)3.9电话拨号 (9)3.10信标探测 (10)3.12选呼静嗓. (10)3.13操作速查表 (11)3.14其它功能 (11)4.电台编程 (12)4.1手咪编程 (12)4.2计算机编程 (13)5.各种使用方式 (14)5.1个人携带方式 (14)5.1.1天线类型及接地装置 (15)5.1.2携带装具类型和用途 (16)5.2在移动交通工具上使用 (17)5.3用于固定台站 .................................................................................................................................... 17 6.0技术规格 ......................................................................................................................................... 17 附录： ................................................................................................................................................... 19 选择工作频率的建议 (19)HF-90E 短波电台使用手册3 / 201.概述澳大利亚科麦克公司生产的HF-90E，是世界上体积最小的个人携带式短波单边带电台，并具备全频段、多信道、强功率、技术指标优秀、数码选呼、自动拨号、跳频(选项)等先进功能，HF-90E采用模块化电路和全封闭结构，抗冲击能力强，防雨防尘，维修方便。

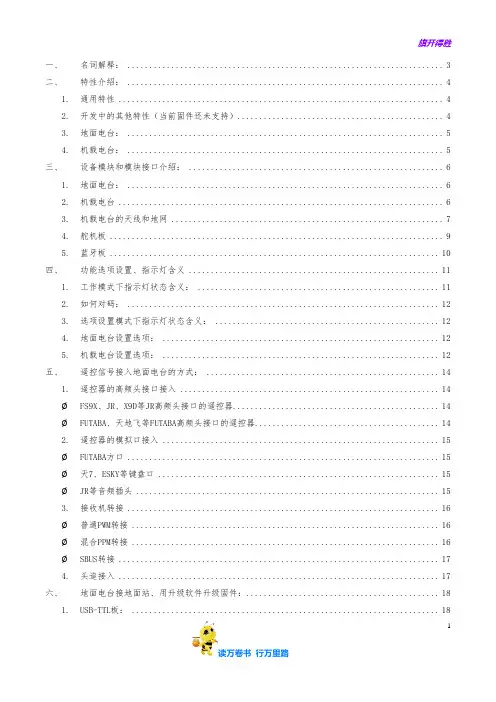

一、名词解释： (3)二、特性介绍： (4)1. 通用特性 (4)2. 开发中的其他特性（当前固件还未支持） (4)3. 地面电台： (5)4. 机载电台： (5)三、设备模块和模块接口介绍： (6)1. 地面电台： (6)2. 机载电台 (6)3. 机载电台的天线和地网 (7)4. 舵机板 (9)5. 蓝牙板 (10)四、功能选项设置、指示灯含义 (11)1. 工作模式下指示灯状态含义： (11)2. 如何对码： (12)3. 选项设置模式下指示灯状态含义： (12)4. 地面电台设置选项： (12)5. 机载电台设置选项： (12)五、遥控信号接入地面电台的方式： (14)1. 遥控器的高频头接口接入 (14)ØFS9X、JR、X9D等JR高频头接口的遥控器 (14)ØFUTABA、天地飞等FUTABA高频头接口的遥控器 (14)2. 遥控器的模拟口接入 (15)ØFUTABA方口 (15)Ø天7、ESKY等键盘口 (15)ØJR等音频插头 (15)3. 接收机转接 (16)Ø普通PWM转接 (16)Ø混合PPM转接 (16)ØSBUS转接 (17)4. 头追接入 (17)六、地面电台接地面站、用升级软件升级固件： (18)1. USB-TTL板： (18)12. 蓝牙模块： (18)七、机载电台接飞控电台接口： (18)1. H飞控 (18)2. APM飞控 (19)八、机载电台接舵机板，输出PWM舵机信号： (19)九、实测距离 (20)2一、名词解释：PWM：舵机信号（接收机输出，舵机输入）PPM：混合PPM信号，一般由1-8通道混合而成，常用于模拟口、高频头、头追的输出。
通道顺序分为：1、FUTABA通道顺序（1副翼、2升降、3油门）2、JR通道顺序的 1油门、2副翼、3升降SBUS：FUTABA及兼容接收机（FRSKY）输出的总线格式，单条舵机线可传输16个模拟通道和2个开关通道。
外军短波、超短波跳频电台发展综述王淑波1孙海鹏1梅文华2(1. 空军工程大学工程学院陕西西安 710038) (2. (2.北京航空工程技术研究中心北京 100076)摘要：本文综述了外军短波、超短波跳频电台的发展特点，预计了今后的发展趋势。
关键词：短波跳频电台，超短波跳频电台ABSTRACT：The characteristics of the development of HF and VHF(UHF) frequency-hopping radio used in the foreign armies are described and the development tendency is predicted in this paper. KEYWORD：HF frequency-hopping radio，VHF(VHF) frequency-hopping radio1 概述短波跳频电台是军事领域中保证远程通信的主要装备。
目前，常规的短波单边带跳频电台与新型的短波自适应跳频电台并存共用，且还将延续较长的时间。
短波自适应跳频电台将迅速发展而成为军事通信中广泛使用的主要装备。
超短波跳频电台是军事通信中应用极广、数量极大的通信装备。
其中机载电台随飞机的发展而得以优先发展，但同时也存在着品种繁杂、标准化差、后勤保障困难等问题，在标准化、多功能综合化、多频段组合化和结构模块化等方面，有待进一步完善提高。
美国空军为解决这类技术性问题而推行了发展使用标准型机载电台的举措，从而加快了更新换装的速度。
地面电台普遍发展缓慢，仍然存在着不同年代的产品并存共用的现象。
从技术特征上看，超短波跳频电台在信道间隔、抗干扰能力以及多功能兼容能力等许多方面，都已有很大的改进完善。
从配置使用特征上看，超短波跳频电台在对空通信覆盖能力与波道分配利用等方面，都已相当完备而达到较高水平。
未来的超短波跳频电台，将在技术性能与战术应用方面有较大的发展，但机载电台优先发展，地面电台落后的局面将难以改变。

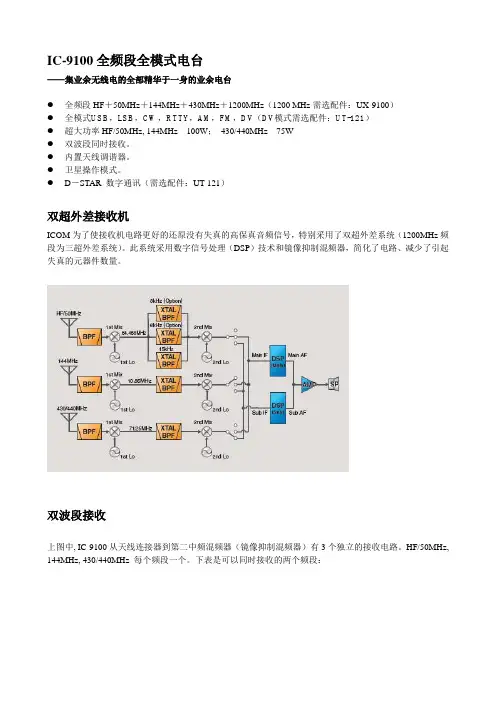

IC-9100全频段全模式电台——集业余无线电的全部精华于一身的业余电台●全频段HF＋50MHz＋144MHz＋430MHz＋1200MHz（1200 MHz需选配件：UX-9100）●全模式USB，LSB，CW，RTTY，AM，FM，DV（DV模式需选配件：UT-121）●超大功率HF/50MHz, 144MHz 100W；430/440MHz 75W●双波段同时接收。
●内置天线调谐器。
●卫星操作模式。
●D－STAR 数字通讯（需选配件：UT-121）双超外差接收机ICOM为了使接收机电路更好的还原没有失真的高保真音频信号，特别采用了双超外差系统（1200MHz频段为三超外差系统）。
此系统采用数字信号处理（DSP）技术和镜像抑制混频器，简化了电路、减少了引起失真的元器件数量。
双波段接收上图中, IC-9100从天线连接器到第二中频混频器（镜像抑制混频器）有3个独立的接收电路。
HF/50MHz, 144MHz, 430/440MHz 每个频段一个。
下表是可以同时接收的两个频段：*1需选配件：UX-9100.32位浮点DSP 技术和24位AD/DA 转换器IC-9100采用32位浮点DSP （数字信号处理）技术和24位AD/DA 转换器，这一强大的组合使许多数字处理技术成为可能。
AGC （自动增益控制）环路DSP 控制的AGC 环路包括数字中频滤波器，手动陷波滤波器和其他数字功能。
AGC 能有效的处理有用信号并抑制通带外附近强信号产生的阻塞。
AGC 的时间参数（慢，中和快）可根据需要调整。
数字中频滤波器IC-9100 DSP 能让你“建立自己的”数字中频滤波器。
你可以快速的选择频带宽度，滤波形状以及中心频率。
三个滤波器存储器让你立刻改变滤波器设置。
数字双通带调谐和中频偏移建立你自己的数字中频滤波器后，你可以使用数字双通带调谐去移动和变窄中频通带直到干扰信号消失，你就能清晰的听到微弱的信号。
降噪功能降噪功能可以有效提高信噪比，大幅度降低背景噪音。

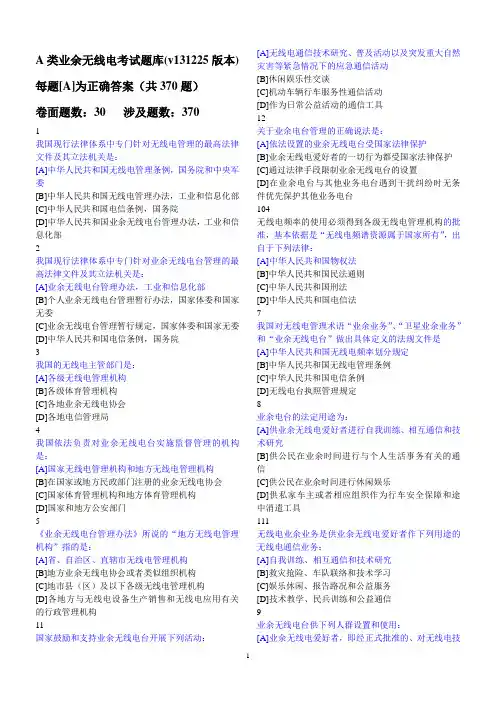

A类业余无线电考试题库(v131225版本) 每题[A]为正确答案（共370题）卷面题数：30 涉及题数：3701我国现行法律体系中专门针对无线电管理的最高法律文件及其立法机关是：[A]中华人民共和国无线电管理条例，国务院和中央军委[B]中华人民共和国无线电管理办法，工业和信息化部[C]中华人民共和国电信条例，国务院[D]中华人民共和国业余无线电台管理办法，工业和信息化部2我国现行法律体系中专门针对业余无线电台管理的最高法律文件及其立法机关是：[A]业余无线电台管理办法，工业和信息化部[B]个人业余无线电台管理暂行办法，国家体委和国家无委[C]业余无线电台管理暂行规定，国家体委和国家无委[D]中华人民共和国电信条例，国务院3我国的无线电主管部门是：[A]各级无线电管理机构[B]各级体育管理机构[C]各地业余无线电协会[D]各地电信管理局4我国依法负责对业余无线电台实施监督管理的机构是：[A]国家无线电管理机构和地方无线电管理机构[B]在国家或地方民政部门注册的业余无线电协会[C]国家体育管理机构和地方体育管理机构[D]国家和地方公安部门5《业余无线电台管理办法》所说的“地方无线电管理机构”指的是：[A]省、自治区、直辖市无线电管理机构[B]地方业余无线电协会或者类似组织机构[C]地市县（区）及以下各级无线电管理机构[D]各地方与无线电设备生产销售和无线电应用有关的行政管理机构11国家鼓励和支持业余无线电台开展下列活动：[A]无线电通信技术研究、普及活动以及突发重大自然灾害等紧急情况下的应急通信活动[B]休闲娱乐性交谈[C]机动车辆行车服务性通信活动[D]作为日常公益活动的通信工具12关于业余电台管理的正确说法是：[A]依法设置的业余无线电台受国家法律保护[B]业余无线电爱好者的一切行为都受国家法律保护[C]通过法律手段限制业余无线电台的设置[D]在业余电台与其他业务电台遇到干扰纠纷时无条件优先保护其他业务电台104无线电频率的使用必须得到各级无线电管理机构的批准，基本依据是“无线电频谱资源属于国家所有”，出自于下列法律：[A]中华人民共和国物权法[B]中华人民共和国民法通则[C]中华人民共和国刑法[D]中华人民共和国电信法7我国对无线电管理术语“业余业务”、“卫星业余业务”和“业余无线电台”做出具体定义的法规文件是[A]中华人民共和国无线电频率划分规定[B]中华人民共和国无线电管理条例[C]中华人民共和国电信条例[D]无线电台执照管理规定8业余电台的法定用途为：[A]供业余无线电爱好者进行自我训练、相互通信和技术研究[B]供公民在业余时间进行与个人生活事务有关的通信[C]供公民在业余时间进行休闲娱乐[D]供私家车主或者相应组织作为行车安全保障和途中消遣工具111无线电业余业务是供业余无线电爱好者作下列用途的无线电通信业务：[A]自我训练、相互通信和技术研究[B]救灾抢险、车队联络和技术学习[C]娱乐休闲、报告路况和公益服务[D]技术教学、民兵训练和公益通信9业余无线电台供下列人群设置和使用：[A]业余无线电爱好者，即经正式批准的、对无线电技1术有兴趣的人，其兴趣纯系个人爱好而不涉及谋取利润[B]业余无线电爱好者，即任何对无线电技术有兴趣的人[C]对无线电技术不感兴趣，但希望把业余无线电台用于业余消遣的公民[D]对用无线电台解决日常通信有实际需求的任何公民、社团和单位51“我不是业余无线电爱好者，申请设置业余电台只是为了行车方便，不需要遵守业余无线电的规范”。

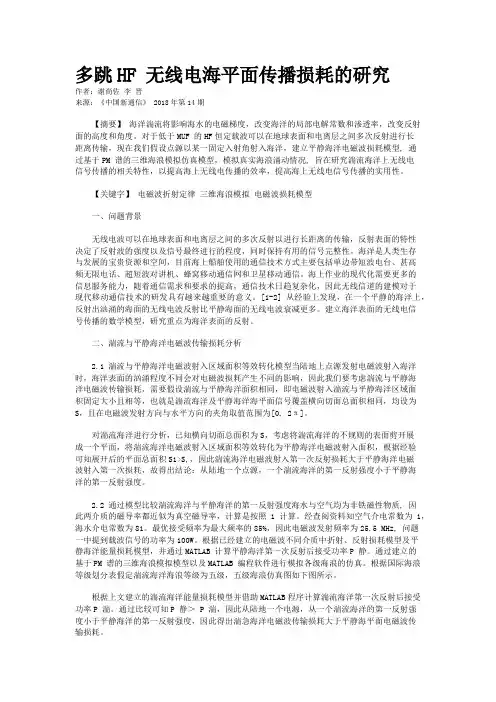

多跳HF 无线电海平面传播损耗的研究作者：谢尚佐李晋来源：《中国新通信》 2018年第14期【摘要】海洋湍流将影响海水的电磁梯度，改变海洋的局部电解常数和渗透率，改变反射面的高度和角度。
对于低于MUF 的HF恒定载波可以在地球表面和电离层之间多次反射进行长距离传输，现在我们假设点源以某一固定入射角射入海洋，建立平静海洋电磁波损耗模型, 通过基于PM 谱的三维海浪模拟仿真模型，模拟真实海浪涌动情况, 旨在研究湍流海洋上无线电信号传播的相关特性，以提高海上无线电传播的效率，提高海上无线电信号传播的实用性。
【关键字】电磁波折射定律三维海浪模拟电磁波损耗模型一、问题背景无线电波可以在地球表面和电离层之间的多次反射以进行长距离的传输，反射表面的特性决定了反射波的强度以及信号最终进行的程度，同时保持有用的信号完整性。
海洋是人类生存与发展的宝贵资源和空间，目前海上船舶使用的通信技术方式主要包括单边带短波电台、甚高频无限电话、超短波对讲机、蜂窝移动通信网和卫星移动通信。
海上作业的现代化需要更多的信息服务能力，随着通信需求和要求的提高，通信技术日趋复杂化，因此无线信道的建模对于现代移动通信技术的研发具有越来越重要的意义。
[1-2] 从经验上发现，在一个平静的海洋上，反射出汹涌的海面的无线电波反射比平静海面的无线电波衰减更多。
建立海洋表面的无线电信号传播的数学模型，研究重点为海洋表面的反射。
二、湍流与平静海洋电磁波传输损耗分析2.1 湍流与平静海洋电磁波射入区域面积等效转化模型当陆地上点源发射电磁波射入海洋时，海洋表面的汹涌程度不同会对电磁波损耗产生不同的影响，因此我们要考虑湍流与平静海洋电磁波传输损耗，需要假设湍流与平静海洋面积相同，即电磁波射入湍流与平静海洋区域面积固定大小且相等，也就是湍流海洋及平静海洋海平面信号覆盖横向切面总面积相同，均设为S，且在电磁波发射方向与水平方向的夹角取值范围为[0, 2π]。
对湍流海洋进行分析，已知横向切面总面积为S，考虑将湍流海洋的不规则的表面剪开展成一个平面，将湍流海洋电磁波射入区域面积等效转化为平静海洋电磁波射入面积，根据经验可知展开后的平面总面积S1>S,，因此湍流海洋电磁波射入第一次反射损耗大于平静海洋电磁波射入第一次损耗，故得出结论：从陆地一个点源，一个湍流海洋的第一反射强度小于平静海洋的第一反射强度。
