讲典型合金的结晶过程及组织

《机械制造技术基础》教案 教学内容：典型合金的结晶过程及组织教学方式：结合实际，由浅如深讲解教学目的：1．了解铁碳合金的类型；2．掌握共析钢、亚共析钢、过共析钢的结晶过程及其组织；3．掌握共晶白口铸铁、亚共晶白口铸铁、过共晶白口铸铁的结晶过程及其组织。

重点、难点：六种典型合金的结晶过程及组织教学过程：4.3 典型铁碳合金的结晶过程及组织4.3.1铁碳合金的分类铁碳合金由于成分的不同，室温下将得到不同的组织。

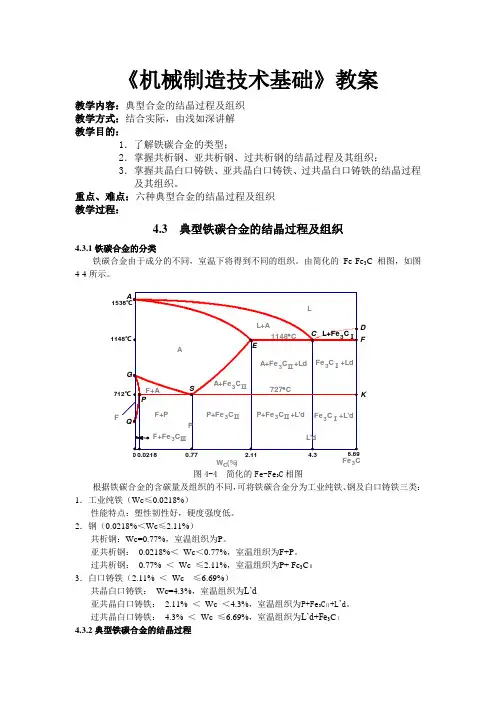

由简化的Fe-Fe 3C 相图，如图4-4所示。

图4-4 简化的Fe-Fe 3C 相图 根据铁碳合金的含碳量及组织的不同，可将铁碳合金分为工业纯铁、钢及白口铸铁三类：1．工业纯铁（Wc ≤0.0218%）性能特点：塑性韧性好，硬度强度低。

2．钢（0.0218%＜Wc ≤2.11%）共析钢：Wc=0.77%，室温组织为P 。

亚共析钢： 0.0218%＜ Wc ＜0.77%，室温组织为F+P 。

过共析钢： 0.77% ＜ Wc ≤2.11%，室温组织为P+ Fe 3C Ⅱ3．白口铸铁（2.11% ＜ Wc ≤6.69%）共晶白口铸铁： Wc=4.3%，室温组织为L’d亚共晶白口铸铁： 2.11% ＜ Wc ＜4.3%，室温组织为P+Fe 3C Ⅱ+L ’d 。

过共晶白口铸铁： 4.3% ＜ Wc ≤6.69%，室温组织为L’d+Fe 3C Ⅰ4.3.2典型铁碳合金的结晶过程Fe 3C W C (%)图3-4 简化Fe-Fe 3C相图F 0.0218K F0 2.110.77 4.3D依据成分垂线与相线相交情况，分析几种典型铁碳合金结晶过程中组织转变规律。

1．共析钢的结晶过程分析(如图4-5、4-6所示)：AC AE PSK S S 3L L+A A P(F+Fe C)−−→−−→−−−→共析图4-5 共析钢结晶过程示意图 图4-6 共析钢金相组织2．亚共析钢的结晶过程分析（如图4-7、4-8所示）：AC AE GS PSK PSK S L L A A A F A F P F −−→+−−→−−→+−−−→+−−−→+共析图4-5 亚共析钢结晶过程示意图 图4-6 亚共析钢金相组织 亚共析钢的室温组织特征是：先析铁素体和共析珠光体呈均匀分布。

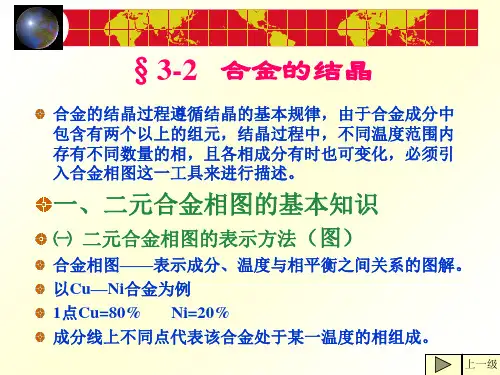

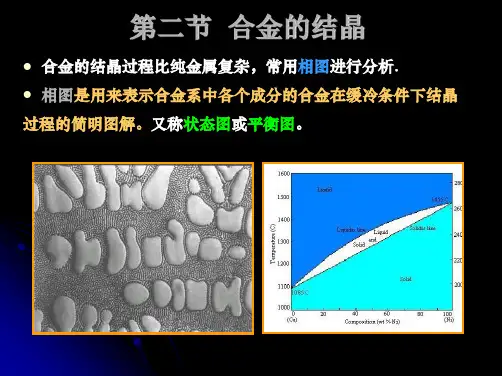

第六章 合金结晶及其组织形态§ 6-1 合金凝固时的溶质分布一、溶质在液固两相中的分布1．合金结晶的基本规律一般合金结晶首先经过匀晶相区；结晶过程＝形核＋核长大；形核为液固界面形成过程，核长大为液固界面向液相区方向推进过程；无论是否平衡结晶，液固界面上溶质的浓度应分别处于平衡相图的液、固相线上； 无论是否平衡结晶，随温度下降，液固界面上固相成分沿相图固相线变化，液相成分沿相图液相线变化；造成液固界面成分变化及维持相平衡均由原子的迁移和扩散实现；不平衡结晶时，晶粒内部与晶界处溶质浓度不同，导致枝晶偏析。

以上总结的结晶基本规律与现象是分析结晶时溶质分布规律的基础。

2．平衡分配系数具有匀晶转变的合金C 0结晶，液固界面推进时成分分别沿相图液固相线变化。

若在T 0温度时，液固界面液相成分为C L ，固相成分为C S ，则定义其比值k 0为平衡分配系数：Ls C C k =0 根据相图液、固相线斜率不同，平衡分配系数有k 0<1及 k 0>1之分。

k 0数值大小反映了液固相线偏离程度或在一定温度下液、固两相中溶质浓度的差别程度。

k 0<1时的值越小及 k 0>1时的值越大，液、固两相中溶质平衡浓度差别越大。

若将液、固相线近似看作直线，则在任何温度下k 0均为常数。

二、平衡结晶时的溶质分布结晶条件：平衡结晶，溶质有充分时间迁移，在液固两相中完全混合。

合金成分为C0的合金结晶，k0<1（固相中溶质含量低于液相）。

取铸模中结晶单元体，或单向散热的棒状合金模型，设液固界面推进方向与散热方向相反，结晶总长为L。

根据平衡相图，分析由于溶质分布在界面和内部的变化引起界面推进而形成结晶的过程如下：不断降温使上述过程持续，最终在凝固终了温度使固相整体达到C0成分，结晶结束。

在固相中，成分均匀化依靠原子扩散，速率较小；在液相中，成分均匀化除依靠原子扩散外，更依靠液体中的对流，速率较快。

第二章碳钢C相图第3节Fe-Fe3第5讲典型铁碳合金结晶过程分析2典型铁碳合金的结晶过程分析-4共晶白口铸铁w c ＝4.3%铁碳合金的结晶过程CD EFK124.30%共晶白口铸铁w c ＝4.3%铁碳合金的结晶过程CD EFK124.30%1交点：液相开始发生共晶转变1~2之间：共晶奥氏体中会出现二次渗碳体2交点：γ发生共析转变→P (珠光体)共晶渗碳体不发生变化2 以下：组织低温莱氏体（L′d ）L 4.31148∘C(γ2.11+Fe 3C)共晶转变生成莱氏体（Ld ）奥氏体为共晶奥氏体，渗碳体为共晶渗碳体w c＝4.3%的铁碳合金结晶过程示意图低温莱氏体金相照片（黑斑区为珠光体，白色为渗碳体）室温组织：（L′d ）室温相：α+ Fe 3Cw c ＝4.3%的铁碳合金的结晶过程通过杠杆定律计算室温下各组织含量通过杠杆定律计算室温下各相含量自学内容w α=6.69−4.36.69−0.0008×100%≈？w Fe 3C =1−w α≈？%100='d L w典型铁碳合金的结晶过程分析-5亚共晶白口铸铁w c ＝3%铁碳合金的结晶过程CD EFK1233.0%亚共晶白口铸铁w c ＝3%铁碳合金的结晶过程CD EFK1233.0%3以下2交点：存在两相L +γ2~3：奥氏体中会出现二次渗碳体3交点：γ发生共析转变→P (珠光体)二次渗碳体+ Ld 不发生变化3 以下：组织低温莱氏体（L′d + Fe 3C II + P ）L 4.31148∘C(γ2.11+Fe 3C)1交点：液相开始发生匀晶转变L →γ其中的室温组织：（L'd + P + Fe 3C Ⅱ）室温相：α+ Fe 3Cw c ＝3.0%的铁碳合金的结晶过程通过杠杆定律计算室温下各组织含量通过杠杆定律计算室温下各相含量自学内容w Fe 3C =1−w α≈？w α= 6.69−3.06.69−0.0008×100%≈?w L ′d=3.0−2.114.3−2.11×100%≈？w P = 4.3−3.04.3−2.11×6.69−2.116.69−0.77×100%≈？w Fe 3C II =1−w L ′d −w P ≈?结晶过程示意图亚共晶白口铸铁的金相照片亚共晶白口铸铁w c ＝3%铁碳合金3以下典型铁碳合金的结晶过程分析-6过共晶白口铸铁w c ＝5.3%铁碳合金的结晶过程CDEF K123典型铁碳合金的结晶过程分析-6过共晶白口铸铁w c ＝5.3%铁碳合金的结晶过程CDEF K1231~2：一次渗碳体形成的温度高，故其形貌为粗大的片状结构2交点：共晶转变3交点：γ发生共析转变3 以下：组织低温莱氏体（L′d + Fe 3C I ）1交点：液相开始发生匀晶转变L →Fe 3C I过共晶白口铸铁w c＝5.3%铁碳合金L'd＋Fe3CⅠ过共晶白口铸铁的室温组织典型铁碳合金的结晶过程分析-7工业纯铁w c <0.01%铁碳合金的结晶过程A GH J NP Q1234567工业纯铁w c <0.01%铁碳合金的结晶过程A GH J NP Q12345671~2：L 减少δ增加1以上：液相1交点：匀晶转变L →δ2点：单相δ （0.01%）2~3：单相δ （0.01%）3点开始：δ →γ3~4：δ减少γ增加4~5：单相γ（0.01%）5点开始：γ→α5~6：γ减少α增加6点，6~7：单相α （0.01%）7点：α析出Fe 3C ⅡI工业纯铁w c<0.01%铁碳合金室温下的相：F+Fe3C 室温组织: F + Fe3CⅢ工业纯铁室温组织金相照片。
