外挑水平防护架方案 (1)

目录一.概述 (2)1.工程概况 (2)2.设计依据 (2)3.搭设概况 (2)二.材质要求 (3)1.钢管 (3)2.扣件用材要求 (3)3.竹笆用材要求 (4)4.钢丝绳 (4)5.卡具 (4)6.预埋件 (4)三.搭设说明 (4)1.钢管悬挑式水平防护 (4)四.悬挑防护架设计与验算 (6)1.设计参数 (6)2.悬挑钢管及拉索设计与验算 (6)五、搭设工艺流程 (10)六.架子的验收、使用及管理 (10)1.架子的验收、使用及管理 (10)七.脚手架拆除 (11)一.概述1.工程概况奥马和园工程地处郑州市二七区奥马路与鼎盛大道交叉口东北角，地势有高差。

用地呈矩形，总建筑面积约124277.54㎡；地上面积84632.8平方米，地下面积（含地下车库）39644.74平方米。

剪力墙结构。

各栋楼具体数据详见下表：楼号地上层数地下层数建筑高度结构形式8# 25 2 81.2m 框剪结构2# 26 2 83m 框剪结构3# 26 2 83.8m 框剪结构9# 25 2 81.2m 框剪结构10# 26 2 84m 框剪结构11# 26 2 83.8m 框剪结构主楼3层以下采用双排立地式外脚手架，3层以上采用悬挑架。

2.设计依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001及相关资料。

3.搭设概况根据本工程实际情况，在主楼施工期间，其下的裙楼部分也在交叉施工，为保证安全，设置该水平防护架，防止落物伤人，住宅部分的总高80余米，根据物体坠落范围的影响，在施工作业面外周边搭设4米宽水平防护架，水平防护架分两层搭设，一层搭设于六层顶（+17.93m）第二层搭设于标准层十二层左右。

第三层搭设于标准层十八层左右。

防护架横杆上满铺满铺竹笆，再铺胶合板。

二.材质要求1.钢管（1）钢管材质要求钢管材质一般使用Q235A（3号）钢。

力学性能要符合《碳素结构钢》（GB/T700）中Q235-AJ级钢的规定，每批钢管进场时，应有生产厂家的检验合格证，若对质量不明或有怀疑时，应将进场钢管进行机械性能试验。

水平防护架施工方案水平防护架是建筑工地上用于保障施工人员安全的重要设施。

它能够有效减少从高处坠落造成的意外伤害。

在进行水平防护架的施工工作时，需要严格按照以下方案进行操作。

工作准备1.材料准备：根据设计要求，准备好所需的钢管、连接件、扣件等材料，确保质量符合要求。

2.设备准备：确保所有使用的设备完好无损，包括起重机械、手动工具等。

3.人员分工：根据施工计划，合理安排施工人员，确保各项工作有序进行。

施工步骤1.基础处理：首先需要对基础进行清理和处理，确保基础平整、牢固，符合支撑水平防护架的要求。

2.定位标定：根据设计要求和建筑结构，确定水平防护架的位置和高度，并进行标定。

3.组装安装：根据设计图纸，按照顺序组装水平防护架的各个部件，并将其安装到位。

4.连接固定：对安装好的水平防护架进行连接固定，确保其稳固可靠。

5.检查验收：完成施工后，进行水平防护架的检查和验收工作，确保符合相关标准和安全要求。

安全注意事项1.佩戴安全防护装备：所有参与施工的人员都必须佩戴符合要求的安全帽、安全鞋等防护装备。

2.注意施工现场秩序：施工现场要保持整洁有序，杜绝乱堆乱放现象，避免发生意外。

3.严禁越界施工：施工人员要严格按照安全规定，禁止随意越界作业，确保施工安全。

4.注意天气变化：在恶劣天气条件下，应暂停施工并进行相应的安全措施，确保人员安全。

5.定期检查维护：水平防护架施工完成后，要定期进行检查和维护，并及时处理发现的问题。

施工总结水平防护架施工是建筑工地上一项重要的安全工作，需要严格按照施工方案进行操作，确保施工质量和施工安全。

只有保障了施工人员的安全，才能有效提高工作效率，让建筑工地成为一个安全可靠的工作环境。

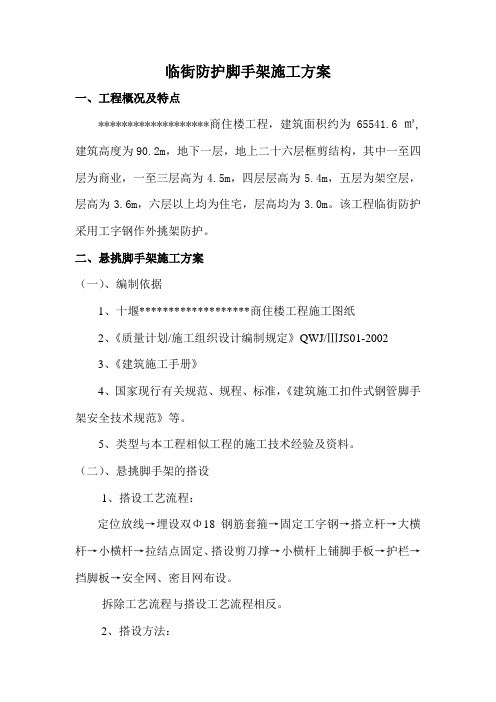

临街防护脚手架施工方案一、工程概况及特点*******************商住楼工程，建筑面积约为65541.6㎡,建筑高度为90.2m，地下一层，地上二十六层框剪结构，其中一至四层为商业，一至三层高为4.5m，四层层高为5.4m，五层为架空层，层高为3.6m，六层以上均为住宅，层高均为3.0m。

该工程临街防护采用工字钢作外挑架防护。

二、悬挑脚手架施工方案（一）、编制依据1、十堰*******************商住楼工程施工图纸2、《质量计划/施工组织设计编制规定》QWJ/ⅢJS01-20023、《建筑施工手册》4、国家现行有关规范、规程、标准，《建筑施工扣件式钢管脚手架安全技术规范》等。

5、类型与本工程相似工程的施工技术经验及资料。

（二）、悬挑脚手架的搭设1、搭设工艺流程：定位放线→埋设双Φ18钢筋套箍→固定工字钢→搭立杆→大横杆→小横杆→拉结点固定、搭设剪刀撑→小横杆上铺脚手板→护栏→挡脚板→安全网、密目网布设。

拆除工艺流程与搭设工艺流程相反。

2、搭设方法：外脚手架的搭设方法及力学性能同落地式双排扣件式钢管脚手架。

外脚手架立杆纵向间距（即工字钢间距）为1.5m,内外立杆间距0.75m,内立杆距墙面0.35m,大横杆步距1.5m,中间设一道防护栏杆,高1.2m,小横杆端部距墙面0.1m,作业层满铺竹脚手板,立杆底部设纵横向扫地杆。

剪刀撑间距8根立杆及转角处搭设，剪刀撑跨5个立杆，斜杆与地面成450～600角。

连墙件两步三跨设置，且各层外围框架柱处，均与柱子形成双道拉结。

3、搭设施工:（1）施工准备:①对钢管、工字钢、扣件、脚手板、密目网、安全网等进行验收,不合格产品严禁使用。

②检验合格的构配件应按品种、规格分类堆放整齐,堆放场地不得有积水。

③清除搭设场地杂物,平整搭设场地。

（2）16号工字钢安放固定和￠16的钢丝绳连接按照工字钢的间距要求，采用在楼板上预埋，埋设双Φ18钢筋套箍，待钢筋套箍验收合格后，即可在套箍上固定工字钢。

一、编制根据1、xxxx施工图纸2、《建筑施工安全检查原则》（JGJ59-99）3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-）4、《建筑施工高处作业安全技术规范》（JGJ80-91）5、现行《建筑施工规范大全》二、工程概述2.1工程概况建设单位：xxxxx设计单位：xxxxxx监理单位：xxxxxxxx施工单位：xxxxxxxxxxx2.1.1本工程为xxxx商住楼，位于xxxxxxxxxx路交界处。

该工程建筑面积建筑面积为xxxxxxM2，其中地下x层、地上xx层。

本工程层高为底层xx、二层xx、原则层xx米，共分两栋，总高xxxxm，室内外高差xxxm。

2.1.2本工程构造形式为钢筋混凝土全现浇框剪构造；外墙轮廓转角较多，单跨外墙面积小且窗洞尺寸较大，各立面形式差异较大；立面装修重要为外墙面砖。

三、外悬挑水平防护架旳设计、施工3.1外架旳选择3.1.1本工程构造及装修阶段均采用外爬式钢管双排脚手架。

3.1.2本工程外墙外爬架如下采用悬挑水平防护架。

3.2外挑水平架设计根据本工程详细旳实际施工状况和出于安全角度规定考虑。

3.2.1十层采用悬挑水平硬防护、十六层采用悬挑水平软防护，两层悬挑水平防护，将架体荷载卸到构造上。

3.2.2外挑水平防护十层外伸3.0米；十六层外伸3.5米。

3.2.4材料规定（1）钢管：采用φ48×3.5焊接钢管，钢管长度4.0m~6.0m为宜。

（2）扣件：采用玛钢扣件，符合JGJ22-85旳规定。

扣件表面不应有裂纹、起孔、砂眼或其他影响使用性能旳铸造缺陷；扣件与钢管旳接触面贴合良好；扣件夹紧钢管时开口处最小距离5mm；旋转扣件旳两旋转面间隙要不不小于1mm。

（3）硬防护用板：采用木枋，宽度不不不小于850mm、厚度为45mm，不得有开裂、腐朽，板用红层板。

（4）软防护：采用密目网和水平兜网3.3悬挑水平防护架旳搭设（背面附图）3.3.1悬挑水平防护搭设时先在十层、十六层顶板上距外墙轴线300mm及1500mm处预埋φ16圆钢锚环（冷弯加工、两端锚入混凝土长度≮250mm），间距1500mm（挑杆穿墙处预留φ65套管，管底距构造面50mm）；用φ48×3.5焊接钢管作挑杆，挑杆伸出外墙边线十层3000mm（十六层3500 mm），套于锚环内，锚环内侧以双扣件及钢管别杠固定牢固（下部以木楔塞紧）；并可运用构造留洞等将挑杆与构造可靠连接。

外挑水平防护网方案目录1.编制依据本文编制依据国家相关法律法规和工程建设标准。

2.编制说明本文主要介绍水平防护网架的搭设方法和安全使用原则。

3.施工准备3.1材料准备及堆放施工前应根据设计要求准备所需材料，并按照规定堆放。

3.2技术准备施工前应进行必要的技术培训，确保施工人员具备必要的技能。

3.3施工准备施工前应对施工现场进行必要的清理和整理，确保施工条件良好。

4.水平防护网架搭设4.1现场布置原则现场应根据设计要求合理布置，确保施工效率和安全性。

4.2外挑水平防护网搭设示意图示意图应明确展示搭设方法和注意事项，确保施工人员能够正确理解和操作。

4.3搭设要求及方法搭设应按照设计要求和示意图要求进行，确保水平防护网架的稳定性和安全性。

5.安全使用原则使用前应进行必要的检查和维护，确保水平防护网架的完好和安全性。

同时，使用时应严格遵守安全操作规程，确保施工人员的人身安全。

本文是一份施工方案，旨在确保高层建筑施工过程中的安全和环境保护。

依据《建筑施工安全检查标准》、《建筑施工高处作业安全技术规范》、《建筑施工扣件式钢管脚手架安全技术规范》、《高层建筑混凝土结构技术规程》等相关规范和标准，同时参考XXX施工现场安全标准化图册和和平村退休干部住房E区Ⅰ标段工程施工组织设计。

由于本工程建筑高度较高，地上30层，存在高空、交叉作业施工的高空坠落风险，为了保证安全生产和安全防护，将在外围进行外挑水平防护，并编制了水平挑网方案，各班组应按要求予以配合和执行。

在材料准备及堆放方面，应根据施工总进度计划安排，及时进场并按照相应规范的规定和施工组织设计的要求对钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。

水平安全网的钢管主要为6米杆，规格Φ48mm×3.5mm，其质量符合现行国家标准GB/T3091-2001规定。

安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB-2009国家标准，并进行抽样质量检测。

(完整版)外防护脚手架施工方案一、工程概况本项目为外防护脚手架施工，位于某市区核心地段，建筑高度为100米，共30层，建筑面积约为30000平方米。

工程主要包括高层住宅、商业裙楼及地下室。

本工程外防护脚手架施工范围包括建筑物的四周及立面，脚手架搭设高度为建筑物的实际高度加上5米，以确保施工安全。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 施工前组织技术人员学习相关规范和标准，熟悉施工图纸，了解工程特点及施工要求。

2. 编制外防护脚手架施工方案，明确施工工艺、施工方法、施工顺序、施工要求及质量标准。

3. 制定外防护脚手架搭设、拆除及验收规范，确保施工安全、质量。

4. 组织技术交底，对施工人员进行安全技术培训，确保施工人员掌握施工技能和安全知识。

（二）、物资准备工作1. 根据施工图纸和施工方案，计算主要材料需用量，包括钢管、扣件、脚手板、安全网等。

2. 提前采购合格的材料，确保材料质量符合国家标准。

3. 对进场材料进行验收，检查合格证、质保书等相关资料，并对材料进行抽检。

4. 储备足够的施工设备，如塔吊、施工电梯等，以满足施工需求。

5. 准备施工所需的工具、仪器和设备，确保施工过程中正常使用。

6. 按照施工进度计划，合理安排材料、设备和人员进场，确保施工顺利进行。

三、一般规定1. 本施工方案依据《建筑施工安全生产管理规定》、《建筑施工脚手架安全技术规范》等相关法律法规和标准制定，所有施工人员必须严格遵守。

2. 施工前必须对脚手架施工方案进行审批，并获得建设、监理及施工单位的同意。

施工过程中应严格按照审批后的方案执行。

3. 脚手架的搭设、使用、拆除必须由具有相应资质的专业队伍进行，施工人员应具备相应的专业技能和操作资质。

4. 脚手架搭设前，必须对施工场地进行清理，确保基础平整、坚实，满足脚手架搭设要求。

5. 脚手架搭设过程中，应定期进行检查，发现问题及时整改，确保脚手架结构安全可靠。

外挑水平防护方案设计一、工程概况首先，我们需要对工程项目进行全面的了解，包括建筑的高度、结构形式、施工工艺等。

例如，对于高层建筑，外挑水平防护的要求会更高，需要承受更大的风荷载和冲击荷载；而对于不同的结构形式，如框架结构、剪力墙结构等，防护设施的安装方式也会有所不同。

二、防护目的明确外挑水平防护的目的是为了防止人员、材料、工具等从高处坠落，保护下方人员和设备的安全，同时也为了提供一个安全的作业平台，方便施工人员进行外墙施工、安装窗户等作业。

三、防护位置的确定根据工程的特点和施工进度，确定需要设置外挑水平防护的位置。

一般来说，在建筑物的悬挑部位、楼梯间、阳台等位置容易发生坠落事故，需要重点防护。

同时，还需要考虑塔吊、施工升降机等垂直运输设备的运行轨迹，确保防护设施不会影响其正常工作。

四、防护材料的选择1、钢管钢管是外挑水平防护中常用的材料，具有强度高、稳定性好的特点。

一般选用外径为 48mm，壁厚为 35mm 的焊接钢管。

2、扣件扣件用于连接钢管，应选用符合国家标准的扣件，确保连接牢固可靠。

3、脚手板脚手板可以选用竹笆脚手板、木脚手板或钢脚手板。

竹笆脚手板轻便但强度较低，木脚手板需要进行防腐处理，钢脚手板强度高但重量较大。

4、安全网安全网分为平网和立网，平网用于防止人员和物体坠落，立网用于防止人员从侧面坠落。

安全网应选用符合国家标准的产品，具有足够的强度和耐冲击性。

五、防护结构的设计1、悬挑钢梁悬挑钢梁一般采用工字钢或槽钢，其长度应根据建筑物的外挑尺寸和防护要求确定。

钢梁的前端应设置钢丝绳进行斜拉，以增强其稳定性。

2、立杆立杆间距不应大于 15m，应垂直于地面设置，并与悬挑钢梁可靠连接。

3、横杆横杆步距不应大于 18m，应与立杆连接牢固，形成水平框架。

4、剪刀撑在防护架的外侧应设置剪刀撑，以增强其整体稳定性。

剪刀撑的斜杆与地面的夹角应为 45°－60°。

六、防护设施的安装1、悬挑钢梁的安装悬挑钢梁应按照设计要求进行安装，后端应锚固在建筑物结构上，锚固长度不应小于悬挑长度的 125 倍。

外挑水平防护架方案近年来，人们对于外挑水平防护的需求越来越高，尤其是在高层建筑施工过程中，外挑水平防护架的使用变得非常重要。

外挑水平防护架主要用于高空作业过程中的人员安全保护，能够有效避免人员从高处坠落的风险。

在设计外挑水平防护架方案时，需要考虑以下几个方面。

首先，安全性是设计方案的首要考虑因素。

外挑水平防护架在设计过程中，必须要满足国家相关安全标准和法规的要求。

设计方案需要确保防护架的材质强度足够，能够承受一定的冲击力，防止因高处坠落引发的人员伤亡事故。

此外，还需要确保防护架没有任何锐利的边缘，避免对人员造成伤害。

其次，灵活性和可调性也是设计方案中的重要考虑因素。

外挑水平防护架应该具有一定的可调性，以适应不同高度、不同类型的建筑物的施工需求。

设计方案需要考虑到防护架的尺寸可调整，能够满足不同建筑物结构的需求，并且能够便捷地进行组装和拆卸，以提高施工的效率和灵活性。

另外，设计方案还需要考虑到方便施工人员操作和安装的因素。

外挑水平防护架的设计应该简洁明了，易于理解并操作。

设计方案需要考虑到材料的选择和安装方式，以最大程度地减少施工人员的工作量和时间消耗。

此外，设计方案还应该考虑到与其他施工安全设备的配合。

外挑水平防护架通常需要与其他安全设备，如安全带、安全网等进行配合使用。

设计方案应该考虑到这些安全设备的使用方式和间隔，以确保施工人员的安全。

最后，设计方案中还应该考虑到环保和可持续性的因素。

在材料的选择上，应优先选择可回收利用和可再生资源，以减少对环境的影响。

设计方案还可以考虑采用可拆卸和可重复使用的结构，以减少资源的浪费，并提高防护架的使用寿命。

综上所述，设计外挑水平防护架方案时，需要综合考虑安全性、灵活性、可调性、施工操作便捷性、与其他安全设备的配合以及环保可持续性等因素。

只有综合考虑这些因素，才能设计出高效可靠且符合施工需求的外挑水平防护架方案。

外挑水平防护方案设计一、设计原则1、安全性外挑水平防护的首要原则是确保其能够承受可能的荷载，如人员、工具、材料的重量以及风荷载等，提供可靠的防护，防止人员坠落和物体掉落。

2、稳定性防护结构应具有良好的稳定性，能够抵抗施工过程中的振动、冲击和各种不利因素的影响，不发生倾斜、变形或倒塌。

3、经济性在满足安全和稳定要求的前提下，应尽量选择经济合理的材料和结构形式，降低施工成本。

4、便利性设计应考虑施工和使用的便利性，便于安装、拆卸和维护，不影响正常的施工进度和作业流程。

二、材料选择1、钢管常用的钢管规格有 48mm×35mm 等，具有强度高、通用性好的特点，可用于搭建防护架的主体结构。

2、扣件用于连接钢管，应选择质量合格、符合标准的扣件，确保连接牢固可靠。

3、脚手板可选用竹笆脚手板、木脚手板或钢脚手板等，要求具有足够的承载能力和防滑性能。

4、安全网包括密目式安全网和水平安全网，用于防止人员和物体坠落。

5、钢丝绳用于拉结防护结构，增强其稳定性，应选择强度高、耐腐蚀的钢丝绳。

三、结构形式1、悬挑式防护棚在建筑物主体结构上设置悬挑梁，将防护棚架设在悬挑梁上。

悬挑梁可以采用型钢制作，如工字钢或槽钢。

防护棚的宽度一般根据建筑物的外轮廓和施工需要确定，通常不小于 2m。

2、落地式防护架直接在地面上搭建防护架，通过立杆和横杆组成框架结构。

落地式防护架的高度应根据建筑物的高度和防护要求确定，一般不超过30m。

3、组合式防护结构结合悬挑式和落地式的优点，采用部分悬挑和部分落地的组合方式，以适应复杂的施工环境和防护需求。

四、施工要点1、基础处理对于落地式防护架，应确保基础牢固，能够承受防护架的荷载。

基础可以采用混凝土基础或夯实的灰土基础，并设置排水措施，防止积水影响基础的稳定性。

2、悬挑梁安装悬挑梁的安装位置和锚固方式应符合设计要求，锚固点应牢固可靠。

悬挑梁的前端应设置上拉钢丝绳，后端应设置压环或螺栓固定。

3、杆件搭设按照设计方案的要求，依次搭设立杆、横杆和斜杆，确保杆件的间距和垂直度符合规范要求。

外架及临边防备施工专项方案一、编制说明我单位施工段北郡 B 区二标段 13#、15#、16#、25#楼因紧邻施工现场生活、办公区和相邻小区。

为能有效防止高空坠物，特制定本专项方案。

二、编制依照主要依照本工程已报批的《施工组织设计》、《脚手架施工专项方案》、《安全专项方案》、《高空作业专项方案》并联合现场实质状况进行编制。

三、现场状况详见附图一。

四、外架防备1、本工程七层以下外架采纳双排架形式，此高度范围坠物半径不大，对周边影响有限，外架按正常防备考虑。

2、本工程七层以上采纳悬挑脚手架，跟着楼层的增高，物体坠落半径增大，在邻近现场生活、办公区和相邻小区的悬挑外架进行硬防备，主要部位以下：（1）13#楼北侧；（2）25#楼东侧；（3）15#楼南侧及西侧；（4）16#楼西侧。

主要做法：对以上部位的悬挑脚手架外侧采纳900×1200 竹笆板进行全关闭（在每层邻近脚手架部位洞口，搁置许多于3个干粉灭火器），悬挑脚手架底部采纳50 厚木跳板进行无空隙铺盖，竹笆板及木跳板 8#铁丝进行固定（详见下列图）。

3、在楼体的周围搭设水平挑网两道，一道位于悬挑架下方两层的部位，一道位于五层的顶板地点，挑网跳出宽度 6m，挑网规格25mm ×25mm。

（详见下列图）4、平网采纳 6m 长钢管田字形搭设，一端固定与墙体处，一端用Ф6.5 圆钢斜拉至固定墙端上方二层处，平网形式见下列图：五、拆模层洞口防备高空坠物主要的根源是拆模层，故增强拆模层的洞口防备，至关重要，拆模层洞口防备以下列图所示：六、非拆模层洞口防备非拆模板层存在必定的零星资料，为有效防止坠落，或许增强防护。

洞口防备以下列图所示：七、安全注意事项1、搭设脚手架时，施工人员一定经过培训获得上岗证方可作业；一定佩戴好安全带、安全帽并正确使用，衣着轻巧工作服和防滑鞋。

2、施工面下方不得有其余人员作业，并设置安全戒备线，派专人看护。

3、脚手架上禁止堆听任何资料；搭设脚手架时，钢管、扣件不许聚积在脚手架上，一定摆放在楼层上，有专人负责递接；施工过程中思想一定高度集中、一致指挥、互相配合，不得在施工过程中嬉闹开玩笑。
