用心专注、服务专业房屋屋面的防水与排水设计屋面防水与排水是屋面构造的核心，是建筑工程中的重要问题。
目前，通常采用刚性防水与柔性防水两种做法。
1屋顶排水方式(1)无组织排水无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，又称为自由落水。
无组织排水的优点是构造简单、造价低廉，缺点是雨水直接从檐口流泻到地面，外墙脚常被飞溅的雨水侵蚀，降低了外墙的坚固耐久性。
它适用于一般低层或少雨地区建筑。
(2)有组织排水有组织排水是通过檐沟、落水沟、水落管道组成的排水系统，将屋面积水有组织地排至地面。
有组织排水常采用外檐沟排水、女儿墙内檐沟排水和内排水三种形式。
1)外檐沟排水。
雨水从屋面直接流入檐沟内，在檐沟内垫出0.5% ~1%的纵向坡度。
雨水顺坡度流入雨水口，也可在外檐沟内设置栏杆或易于泻水的女儿墙。
2)女几墙内檐沟排水。
女儿墙内设内檐沟或垫坡排水，雨水口可穿过女儿墙沿女儿墙外设水落管排水或雨水口垂直穿过楼板，通过外墙内侧雨水管排水。
3)内排水。
内排水主要用于高层建筑、多跨建筑。
屋面雨水经雨水口穿过楼板，流入室内水落管或悬吊管，再经室内雨水系统排出。
2．屋面防水等级与设防要求屋面工程应根据建筑物的性质、重要程度、使用功能要求和防水层合理使用年限，按不同等级进行设防，其防水等级和设防要求。
3．坡屋顶的屋面排水屋顶和墙交接处即为檐部，檐部构造与屋面的排水沟方式有关。
挑檐的构造与承重结构、基层材料和出檐长度有关：有组织排水的挑檐天沟可用26号镀锌薄钢板制成或采用钢筋用心专注、服务专业混凝土檐沟，钢筋混凝土檐沟的净宽度应大于或等于200mm，分水处最小深度应大于或等于80mm，沟内最小纵坡：卷材防水大于或等于1%；自防水大于或等于0.3%；砂浆或块料面层大于或等于0. 5%。
雨水管常用的直径为lOOmm，坡屋顶雨水管的最大间距为15m。
封檐构造是将墙身砌至檐部以上，檐部以上的墙体叫压檐墙，又叫女儿墙。
墙的顶部要做混凝土压顶，以避免顶面的雨水渗入墙内。
第九章屋顶一、主要内容：屋顶的类型、作用、设计要求；平屋顶构造层次、排水方式、防水构造；坡屋顶构造组成排水方式、防水构造；屋顶保温、隔热的构造措施二、要求及重点：了解平屋顶和坡屋顶的构造原理，掌握常用构造做法，可进行构造设计。
三、教学方式：以建筑技术为主，利用实际工程、教具、模型。
第九章屋顶.1概述一、屋顶的类型屋顶按屋面坡度及结构选型的不同，可分为平屋顶、坡屋顶及各种其他形式的屋顶（主要是曲面屋顶）。
其中，平屋顶和坡屋顶是目前广泛采用的形式。
1、平屋顶平屋顶通常是指屋面坡度小于5％的屋顶，常用坡度范围为2％～3％。
2、坡屋顶坡屋顶是指屋面坡度超过10％的屋顶，常用坡度范围为10％～60％。
坡屋顶在我国有着悠久的历史，它容易就地取材，并且符合传统的审美观点，所以在现代建筑中也经常采用。
坡屋顶有单坡、双坡、四坡、歇山等多种形式。
传统建筑中的小青瓦屋顶和平瓦屋顶等屋顶均属于坡屋顶。
图7-2为坡屋顶常见的几种形式。
3、曲面屋顶随着建筑工业、技术的发展和许多新型的空间结构形式的出现，也相应出现了许多新型的屋顶形式，如拱结构、薄壳结构、悬索结构、索膜结构、网架结构和网壳结构等。
这类建筑屋顶一般采用曲面屋顶。
曲面屋顶一般是由各种薄壳结构、悬索结构作为屋顶承重结构的屋顶，如双曲拱屋顶、扁壳屋顶、鞍形悬索屋顶等。
这类结构的内力分布合理，能充分发挥材料的力学性能，因而能节约材料。
但是，这类屋顶施工复杂、造价高，常用于大跨度的大型建筑。
二、屋顶的作用及设计要求1、屋顶的作用（1）作为结构承重构件应能承受屋顶本身的自重、风、雪荷载及上人或检修屋面时的各种荷载的作用；（2）对房屋上部其墙体还起水平支撑作用；（3）作为围护构件应能抵御风霜雨雪、阴晴冷暖等自然环境变化对房屋内部空间热环境的不利影响；（4）屋顶的形式还影响到建筑物的整体造型，对建筑物起到美化作用。
2、屋顶的设计要求（1）强度和刚度要求（2）防水、排水要求：屋面在处理防水问题时，应兼顾“导”和“堵”两个方面。
平屋面类型及天沟的断面及尺寸，建筑物类别、防水层耐用年限屋顶是由屋面以及支撑屋顶的支撑结构来组成的。
平屋顶的屋顶的坡度在1-5%之间，构造上平屋顶需要排水形成的。
坡屋顶的坡度相对平屋顶大的很多，一般坡度在20%到30％，由于屋顶的面层的材料，可以形成不同的屋顶的坡度。
屋顶的分类根据屋顶排水坡度的不同来进行的，一般可以分为平屋顶和坡屋顶。
常见的有几种屋面的类型，主要是根据屋面覆盖材料的不同进行分类。
根据屋面覆盖材料的不同，坡度比会发生变化。
一般来说，覆盖的屋面的材料，覆盖的面积越大，排水坡就越小，面层是越越薄，材料的厚度越薄。
坡屋顶的屋面的覆盖材料的面积越小，厚度越大，屋面排水坡度越大。
瓦屋面上使用的有平瓦，小青瓦等，经常使用的彩瓦边长尺寸在200到500mm 之间，瓦和瓦之间有一定的搭接，通过搭接来防止雨水的渗漏，保证结构本身的稳定性整体性。
排水坡度在20度到30度之间角度，不是坡度百分比20%到30％。
平瓦是铺在屋面上的瓦，脊瓦是铺在屋脊上的瓦。
波形瓦屋面波形瓦有石棉水泥波形瓦、玻璃钢波形瓦、塑料波形瓦、玻璃纤维水泥波瓦，镀锌铁皮波瓦，铝合金波瓦等种类，规格宽度一般在600到1000mm之间。
长度为1.8-2.8m之间，厚度比较薄，上下左右需要有一定的搭接，每张瓦的覆盖的面积比较大，坡度相对的要小一点，一般常用的排水坡度在1：4～1：2.5之间，就是25%到40%。
波形瓦主要适用于非保温性的工业厂房、库棚和临时性建筑的屋面防水。
(1)石棉水泥波形瓦它可分为普通石棉水泥波形瓦和钢丝石棉水泥波形瓦，前者用于一般的屋面，后者用于高温、震动或防暴屋面。
(2)玻璃钢波形瓦包括玻璃纤维增强的玻璃钢瓦和玻璃纤维增强的水泥瓦等多种瓦类产品。
①玻璃纤维增强的玻璃钢瓦是以无捻玻璃纤维粗纱及其制品（如玻璃布等制品）作增强材料，以聚酯树脂或环氧树脂为胶黏剂加工而成的一类瓦材，产品截面近似正弦波，亦称玻璃钢波形瓦、玻璃纤维增强聚酯波纹板等。

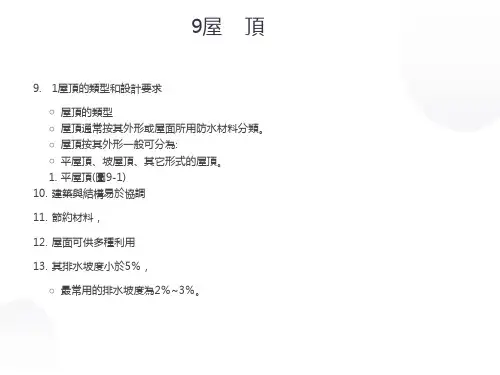

屋顶构造屋顶的类型和设计要求1屋顶的类型屋(1)平屋顶大量性民用建筑如采用与楼盖基本类同的屋顶结构就形成平屋顶。
与结构的关系，节约材料，屋面可供多种利用，如设露台屋顶花园、屋顶游泳池等。
平屋顶也有一定的排水坡度，其排水坡度小于5%,最常用的排水坡度为2% 〜3%。
(2)坡屋顶坡屋顶是指屋面坡度较陡的屋顶，其坡度一般在10%以上。
坡屋顶在我国有着悠久的历史，广泛运用于民居等建筑，即使是一些现代的建筑，在考虑到景观环境或建筑风格的要求时也常采用坡屋顶。
(3)其它形式的屋顶随着建筑科学技术的发展，出现了许多新型结构的屋顶，如拱屋顶、折板屋顶、薄壳屋顶，悬索屋顶等。
这些屋顶的结构形式独特，使得建筑物的造型更加丰富多彩。
2、屋顶的设计要求屋顶设计应考虑其功能、结构、建筑艺术三方面的要求。
(1)功能要求屋顶是建筑物的围护结构，应能抵御自然界各种环境因素对建筑物的不利影响。
屋顶应能抵御气温的影响。
我国地域辽阔，南北气候相差悬殊，通过采取适当的保温隔热措施，使屋顶具有良好的热工性能，以便给建筑提供舒适的室内环境，也是屋顶设计的一项重要内容。
(2)结构要求屋顶要承受风、雨、水等的荷载及其自身的重量，上人屋顶还要承受人和设备等的荷载，所以屋顶也是房屋的承重结构，应有足够的强度和刚度，以保证房屋的结构安全，并防止因过大的结构变形引起防水层开裂、漏水。
(3)建筑艺术要求屋顶是建筑外部形体的重要组成部分，屋顶的形式对建筑的造型极具影响，中国传统建筑的重要特征之一就是其变化多样的屋顶外形和装修精美的屋顶细部，现代建筑也应注重屋顶形式及其细部的设计，以满足人们对建筑艺术方面的需求。
二、排水组织设计1屋顶排水坡度的表示方法常用的坡度表示方法有角度法、斜率法和百分比法。
斜率法以屋顶倾斜面的垂直投影长度与水平投影长度之比来表示，百分比法以屋顶倾斜面的垂直投影长度与水乎投影长度之比的百分比值来表示，角度法以倾斜面与水平面所成夹角的大小来表示。
关于屋顶花园的防水构造作法一，屋顶花园的防水构造作法在现代城市中，高楼耸立，绿色越来越少，为了增加绿化面积，改善城市环境，逐渐兴起了屋顶花园，因此种植植物的屋面需做特殊处理；现将种植植物屋面的构造作法介绍如下，仅供设计施工人员参考。
一）楼房屋面的种植构造，根据气候条件主屋面结构分述如下：1）少雨地区，种植土厚度宜为３０ｃｍ，可以视作保温层，所以屋面构造不必另加保温层，也不必附加排水层。
2）温暖多雨地区，种植土下设排水层，同时在防水层下应加设保温层。
寒冷多雨地区，种植土下设排水层，同时在防水层下应加设保温层。
坡度20%以上的斜坡屋面，可做成梯田式，利用排水层和覆土层找坡。
二）地下室顶板上的种植构造：这一类种植屋面和楼房屋面种植不同，覆土一般较厚，多在５０ｃｍ以上。
如果栽种乔木，覆土应达１ｍ以上。
由于覆土很厚，不管土中含水量大小均有保温的功能，所以不必另设保温层。
种植土和大地土体连接，雨水渗入土壤中，可均匀分散，故不必设排水层。
三）种植屋面的构造层次：1）种植土层：一般采用野外可耕作的土壤为基土，再掺以松散物混合而成种植土。
2）隔离层：隔离层可采用无纺布、玻璃丝布，也可用塑料布，为了透水搭接不粘合。
3）蓄水层：蓄水层用５ｃｍ厚的泡沫塑料铺成，还有一种海绵状毡，作蓄水层也很好。
4）排水层：排水层是用２～３ｃｍ粒径的碎石或卵石，厚度为10～15ｃｍ。
5）保护层：一般选用铝箔面沥青油毡、聚氯乙烯卷材或中密度聚乙烯土工布。
6）防水层：防水层要二道设防。
如用合成高分子卷材和涂料，可选择上为１．５ｍｍ厚的Ｐ型宽幅聚氯乙烯卷材或厚１ｍｍ的高密度聚乙烯，下为２ｍｍ厚聚氨酯或硅橡胶涂膜；也可选择上为高密度聚乙烯卷材，下为硅橡胶或聚氨酯涂膜。
如用沥青基卷材，可采用迭层，均为聚酯胎的ＳＢＳ、ＡＰＰ改性沥青卷材，厚度为５ｍｍ以上，满粘法粘结，覆面材料为金属箔。
7）砂浆找平层：水泥砂浆找平层直接抹在屋面板上，不必找坡。
8）保温层：保温层首先要轻，堆积密度不大于１００ｋｇ/ｍ３。
