大跨度建筑屋顶构造

房屋建筑学大跨度建筑构造大跨度建筑结构型式与建筑造型大跨度建筑结构型式与建筑造型结构是房屋的骨架，是形成建筑内部空间和外部形式的物质基础，结构是在特定的材料和施工技术条件下运用力学原理创造出来的。

某种新的结构一旦产生并在工程实践中反复出现时，便会逐渐形成一种崭新的建筑形式。

可见结构技术是影响建筑的重要因素，在大跨度建筑中尤其如此。

通过上述例子说明，在建筑设计中，选择结构型式不仅是结构工程师的工作，也是建筑师的职责，现代建筑的特点是建筑艺术与建筑技术的高度统一。

建筑师只有对各种结构形式的基本力学特征和适用范围有深入的了解才能自由地进行创作，把结构型式与建筑造型融为一体。

现就大跨度建筑常见的各种结构型式及其建筑造型作介绍。

一、拱结构及其建筑造型拱结构及其建筑造型(一)拱的受力特点、优缺点和适用范围拱是古代大跨度建筑的主要结构型式。

由于拱呈曲面形状，在外力作用下，拱内的变矩值可以降低到最小限度，主要内力变为轴向压力，且应力分布均匀，能充分利用材料的强度，比同样跨度的梁结构断面小，故拱能跨越较大的空间。

但是拱结构在承受荷载后将产生横向推力，为了保持结构的稳定性，必须设置宽厚坚固的拱脚支座抵抗横推力。

常见的方式是在拱的两侧作两道厚墙来支承拱，墙厚随拱跨增大而加厚。

很明显，这会使建筑的平面空间组合受到约束。

拱的内力主要是轴向压力，结构材料应选用抗压性能好的材料。

古代建筑的拱主要采用砖石材料，近代建筑中，多采用钢筋混凝土拱，有的采用钢桁架拱，跨度可达百米以上。

拱结构所形成的巨大空间常常用来建筑商场、展览馆、体育馆、散装货仓等建筑。

(二)拱的型式拱结构按组成和支座方式不同分为三铰拱、两铰拱和无铰拱三种。

(三)拱结构的建筑造型拱结构的造型主要取决于矢高大小和平衡拱推力的方式。

拱的矢高对建筑的外部轮廓形象影响最大。

矢高小的拱，外形起伏变化小，呈扁平状，结构占用的空间小，但水平推力和拱身轴力都偏大。

而矢高大的拱，外形起伏变化强烈，产生的水平推力和轴向力都较小，但拱身材料耗费量多，拱下形成的内部空间大，拱曲面坡度很陡，当采用油毡屋面时，容易出现沥青流淌和油毡滑移现象。

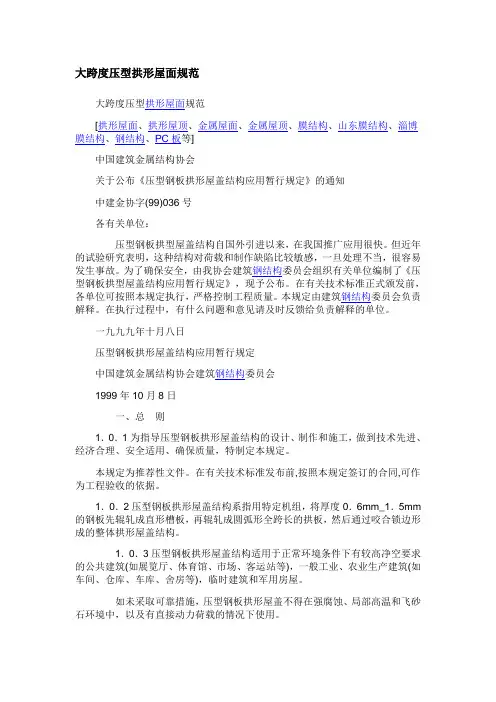

大跨度压型拱形屋面规范大跨度压型拱形屋面规范[拱形屋面、拱形屋顶、金属屋面、金属屋顶、膜结构、山东膜结构、淄博膜结构、钢结构、PC板等]中国建筑金属结构协会关于公布《压型钢板拱形屋盖结构应用暂行规定》的通知中建金协字(99)036号各有关单位：压型钢板拱型屋盖结构自国外引进以来，在我国推广应用很快。

但近年的试验研究表明，这种结构对荷载和制作缺陷比较敏感，一旦处理不当，很容易发生事故。

为了确保安全，由我协会建筑钢结构委员会组织有关单位编制了《压型钢板拱型屋盖结构应用暂行规定》，现予公布。

在有关技术标准正式颁发前，各单位可按照本规定执行，严格控制工程质量。

本规定由建筑钢结构委员会负责解释。

在执行过程中，有什么问题和意见请及时反馈给负责解释的单位。

一九九九年十月八日压型钢板拱形屋盖结构应用暂行规定中国建筑金属结构协会建筑钢结构委员会1999年10月8日一、总则1．0．1为指导压型钢板拱形屋盖结构的设计、制作和施工，做到技术先进、经济合理、安全适用、确保质量，特制定本规定。

本规定为推荐性文件。

在有关技术标准发布前,按照本规定签订的合同,可作为工程验收的依据。

1．0．2压型钢板拱形屋盖结构系指用特定机组，将厚度0．6mm_1．5mm 的钢板先辊轧成直形槽板，再辊轧成圆弧形全跨长的拱板，然后通过咬合锁边形成的整体拱形屋盖结构。

1．0．3压型钢板拱形屋盖结构适用于正常环境条件下有较高净空要求的公共建筑(如展览厅、体育馆、市场、客运站等)，一般工业、农业生产建筑(如车间、仓库、车库、舍房等)，临时建筑和军用房屋。

如未采取可靠措施，压型钢板拱形屋盖不得在强腐蚀、局部高温和飞砂石环境中，以及有直接动力荷载的情况下使用。

1．0．4凡本规定未作规定的事项，均应按照国家现行有关技术标准执行。

二、材料2．0．1压型钢板拱形屋盖结构宜根据耐久性要求，选用不同类型的彩色涂层热镀锌钢带(以下简称钢带)制作。

注：对耐久性要求高的建筑，当有条件时，尚可选用彩色涂层热镀铝锌合金钢带制作。

常见大跨度建筑的结构形式结构类型：有拱、刚架以及桁架、折板结构、壳体结构、网架结构、悬索结构、充气结构、篷帐张力结构等。

拱是古代大跨度建筑的主要结构形式。

由于拱成曲面形状，在外力作用下，拱内的弯矩可以降到最小限度，主要内力变为轴向压力，且应力分布均匀，能充分利用材料的强度，比同样跨度的梁结构断面小，故拱能跨越较大的空间但是拱结构在承受荷载后将产生横向推力，为了保持结构的稳定性，必须设置宽厚坚固的拱脚支座抵抗横推力。

常见方式是在拱的两侧作两道厚墙来支承拱，墙厚随拱跨增大而加厚。

很明显，这会使建筑的平面空间组合受到约束。

拱的内力主要是轴向压力，结构材料应选用抗压性能好的材料。

古代建筑的拱主要采用砖石材料，近代建筑中，多采用钢筋混凝土拱，有的采用钢衍架拱，跨度可达百米以上。

拱结构所形成的巨大空间常常用来建造商场、展览馆、体育馆、散装货仓等建筑。

刚架是由梁和柱组成的结构，各杆件主要受弯,刚架的结点主要是刚结点，也可以有部分铰结点或组合结点。

全部是钢材焊接的结构，一般用于超高层的办公大楼，或大型的会场和展厅。

桁架是一种由杆件彼此在两端用铰链连接而成的结构。

桁架由直杆组成的一般具有三角形单元的平面或空间结构，桁架杆件主要承受轴向拉力或压力，从而能充分利用材料的强度，在跨度较大时可比实腹梁节省材料，减轻自重和增大刚度。

桁架的优点是杆件主要承受拉力或压力，可以充分发挥材料的作用，节约材料，减轻结构重量。

常用的有钢桁架、钢筋混凝土桁架、预应力混凝土桁架、木桁架、钢与木组合桁架、钢与混凝土组合桁架。

折叠折板屋顶结构一种由许多块钢筋混凝土板连接成波折形的整体薄壁折板屋顶结构。

这种折板也可作为垂直构件的墙体或其他承重构件使用。

折板屋顶结构组合形式有单坡和多坡，单跨和多跨，平行折板和复式折板等,能适应不同建筑平面的需要。

常用的截面形状有V形和梯形，板厚一般为5~10厘米,最薄的预制预应力板的厚度为3厘米。

跨度为6~40米，波折宽度一般不大于12米,现浇折板波折的倾角不大于30°;坡度大时须采用双面模板或喷射法施工。

大跨度建筑结构体系简述-各种大跨度结构类型- 结构理论摘要：大跨度空间结构是目前发展最快的结构类型。

大跨度建筑及作为其核心的空间结构技术的发展战况是代表一个国家建筑科技水平的重要标志之一。

而大跨度结构的表现形式是多种多样的，具体如下文所示：关键词：大跨度空间结构；拱券结构及穹隆结构；椼架结构与网架结构；壳体结构；悬索结构；膜结构一、拱券结构及穹隆结构从迄今还保存着的古希腊宏大的露天剧场遗迹来看，人类大约在两千多年前，就有扩大室内空间的要求。

古代建筑室内空间的扩大是和拱结构的演变发展紧密联系着的，从建筑历史发展的观点来看，一切拱结构-包括各种形式的券、筒形拱、交叉拱、穹隆-的变化和发展，都可以说是人类为了谋求更大室内空间的产物。

券拱技术是罗马建筑最大的特色及成就，它对欧洲建筑做出了巨大的贡献，影响之大无与伦比。

罗马建筑典型的布局方法、空间组合、艺术形式和风格以及某些建筑的功能和规模等等都是同券拱结构有密切联系。

拱形结构在承受荷重后除产生重力外还要产生横向的推力，为保持稳定，这种结构必须要有坚实、宽厚的支座。

例如以筒形拱来形成空间，反映在平面上必须有两条互相平行的厚实的侧墙，拱的跨度越大，支承它的墙则越厚。

很明显，这必然会影响空间组合的灵活性。

为了克服这种局限，在长期的实践中人们又在单向筒形拱的基础上，创造出一种双向交叉的筒形拱。

而之后为了建筑的发展热门又创造出了穹隆结构穹隆结构也是一种古老的大跨度结构形式，早在公元前14世纪建造的阿托雷斯宝库所运用的就是一个直径为14.5米的叠涩穹隆。

到了罗马时代，半球形的穹隆结构已被广泛地运用于各种类型的建筑，其中最著名的要算潘泰翁神庙。

神殿的直径为43.3米，其上部覆盖的是一个由混凝土做成的穹隆结构。

在大跨度结构中，结构的支点越分散，对于平面布局和空间组合的约束性就越强；反之，结构的支承点越集中，其灵活性就越大。

从罗马时代的筒形拱衍变成高直式的尖拱拱肋结构；从半球形的穹隆结构发展成带有帆拱的穹隆结构，都表明由于支承点的相对集中而给空间组合带来极大的灵活性。
