现浇箱梁满堂支架计算书

  • 格式：doc
  • 大小：445.00 KB
  • 文档页数：9

汕湛高速公路揭博项目（第11合同段）瓦溪枢纽互通A匝道2号桥现浇箱梁支架计算书四川公路桥梁建设集团有限公司汕湛高速公路揭博项目第11合同段二〇一四年十二月汕湛高速揭博项目T11标项目部质量/环境/职业健康安全管理体系作业文件文件名称：瓦溪枢纽互通A匝道2号桥现浇箱梁支架计算书文件编号：SLQL-QEO-C-SZ- 复核人：版号： A/O 审核人：受控状态：批准人：编制人：生效日期：瓦溪枢纽互通A匝道2号桥现浇箱梁支架计算书一、箱梁概况及支架设计概况1、箱梁概况图箱梁横断设计概况图2、支架设计概况立杆纵横间距设计为60cm×60cm、90cm×90cm、60cm×90cm间距，步距设计为120cm，在支架内设计纵、横竖向剪刀撑，剪刀撑采用普通架管（所有钢管选用φ48mm，δ=3.5mm型）。

支架底设计可调底托调平。

（详见施工图）二、支架计算内容1、在上构施工荷载工况作用下，施工支架的内力和应力情况；2、在上构施工荷载工况作用下，支架地基验算；底模主横梁的挠度和应力情况；3、在上构施工荷载工况作用下，底模体系（包括主横梁、主纵梁、面板）挠度和应力情况；三、支架计算碗口式满堂支架主要为立柱计算和基础计算。

1、立柱计算1.1不同位置单根立杆荷载计算主要计算标准底板（厚0.47m）、中横梁居中（高2m）及中腹板跨中(高1.46m)位置单根立杆的轴向受力。

表单根立杆荷载计算表备注：钢筋砼自重取25KN/m3；模板支架自重取 2.25KN/m2，施工荷载取2.0KN/m2。

1.2不同位置单根立杆受力计算表立杆承载力计算表备注：钢管截面积489mm2，回转半径15.78mm，壁厚3.5mm。

2、基础计算2.1砼垫层验算下托撑截面尺寸为12㎝×12㎝，按单根立杆最大竖向荷载22.01KN计算，则322.0110 1.53120120MPa δ⨯==⨯，因地基表层为厚15㎝的C20混凝土，故能满足承载力需求。

2.2页岩地基验算混凝土刚性角取38度，则第二层土的承压面为28㎝×28㎝，由立杆竖向荷载加上表层土的自重按22.5KN 计算，则322.5100.29280280MPa δ⨯==⨯，因地基采用粉质粘土填筑，且压实度达到93%，故能满足承载力需求。

四、底模体系计算底模体系包括主横梁（[12.6型钢）、主纵梁（φ48×3.5mm 钢管）、面板（δ=1.5cm 竹胶板）。

1、主横梁计算主横梁采用[12.6型钢，取标准底板（厚0.47m ）、中横梁居中（高2m ）及中腹板跨中(高1.46m)处进行验算，底板处主横梁立杆、中腹板处主横梁间距为90cm ，中横梁间距为60cm ，均为多跨连续结构。

1.1均布荷载计算表 单根主横梁荷载计算表备注：钢筋砼自重取25KN/m3；模板体系自重取0.5KN/m2，施工荷载取2.0KN/m2。

1.2主横梁验算按三跨连续梁计算，局部荷载q1=12.83KN/m,q2=31.5KN/m ，q3=35.1KN/m 验算如下1.2.1标准底板22110.10.112.830.9 1.039M q l KN m =⨯=⨯⨯=*111103928.5[]14536.4M MPa MPa W σσ===<= =<=⨯⨯⨯⨯⨯⨯=⨯=4007.0105.388101.21009.083.12677.0100677.0max 3544lmm EI ql f 2.25m m故，满足要求。

1.2.2中腹板中横梁居中m KN l q M *=⨯⨯=⨯=134.16.05.311.01.02221MPa MPa W M 145][15.314.361134222=<===σσ m m l m m EI ql f 5.140033.0105.388101.21006.05.31677.0100677.0max 3544=<=⨯⨯⨯⨯⨯⨯=⨯=故，满足要求。

1.2.3中腹板跨中m KN l q M *=⨯⨯=⨯=26.16.01.351.01.03221MPa MPa W M 145][7.344.361260222=<===σσ m m l m m EI ql f 5.140038.0105.388101.21006.01.35677.0100677.0max 3544=<=⨯⨯⨯⨯⨯⨯=⨯=故，满足要求。

2、主纵梁计算主纵梁采用φ48×3.5mm 钢管，间距按30cm 均匀布置。

2.1均布荷载计算表 单根主纵梁荷载计算表备注：钢筋砼自重取25KN/m3；模板体系自重取0.2KN/m2，施工荷载取2.0KN/m2。

2.2主纵梁验算按三跨连续梁计算，局部荷载q1=6.28KN/m,q2=15.66KN/m ，q3=7.74KN/m 验算如下2.2.1标准底板m KN l q M *=⨯⨯=⨯=226.06.028.61.01.01221MPa MPa W M 145][5.44078.5226111=<===σσ m m l m mEI ql f 5.140060040022.0105.121101.21006.028.6677.0100677.0max 3544==<=⨯⨯⨯⨯⨯⨯=⨯=故，满足要求。

2.2.2中横梁居中m KN l q M *=⨯⨯=⨯=564.06.066.151.01.02221MPa MPa W M 145][1.111078.5564222=<===σσ m m l m mEI ql f 5.140053.0105.121101.21006.066.15677.0100677.0max 3544=<=⨯⨯⨯⨯⨯⨯=⨯=故，满足要求。

2.2.3中腹板跨中m KN l q M *=⨯⨯=⨯=627.09.074.71.01.03221MPa MPa W M 145][5.123078.5627222=<===σσ m m l m mEI ql f 25.240035.1105.121101.21009.074.7677.0100677.0max 3544=<=⨯⨯⨯⨯⨯⨯=⨯=故，满足要求。

3、面板计算3.1标准底板取荷载最大处的中横梁板块进行计算，底模纵向分配梁间距为30cm ，横向分配梁为90cm ，则l=300mm ，q 1=4.185KN/m ，b 1=900mm 。

（1）按强度计算厚度为mm b q l h 4.4900185.465.430065.411===；（2）按刚度要求底模所需厚度为mm b q l h 5.7900185.47.63007.63311===，采用15㎜厚竹胶板作底模能够满足施工要求。

3.2中横梁居中取荷载最大处的中横梁板块进行计算，底模纵向分配梁间距h=30cm ，横向分配梁为60cm ，则l=300mm ，q 1=15.66KN/m ，b 1=600mm 。

（1）按强度计算厚度为mm b q l h 4.1060066.1565.430065.411===；（2）按刚度要求底模所需厚度为mm b q l h 3.1360066.157.63007.63311===，采用15㎜厚竹胶板作底模能够满足施工要求。

3.3中腹板跨中取荷载最大处的中横梁板块进行计算，底模纵向分配梁间距h=20cm ，横向分配梁为60cm ，则l=200mm ，q 1=7.7KN/m ，b 1=600mm 。

（1）按强度计算厚度为mm b q l h 87.46007.765.420065.411===；（2）按刚度要求底模所需厚度为mm b q l h 76007.77.62007.63311===，采用15㎜厚竹胶板作底模能够满足施工要求。

4、端横梁异形支架计算 4.1、端横梁计算主横梁采用[12.6型钢平躺放置间距按60cm 均匀布置。

纵向分配梁采用φ48×3.5mm 钢管，间距按30cm 均匀布置。

立杆采用[12.6型钢拼接成箱型，间距按30cm 均匀布置。

均为多跨连续结构。

4.1.1均布荷载计算表 单根主横梁荷载计算表备注：钢筋砼自重取25KN/m3；模板体系自重取 2.25KN/m2，施工荷载取2.0KN/m2。

4.1.2主横梁验算按三跨连续梁计算，局部荷载q1=16.27KN/m 验算如下 4.1.2.1端横梁22110.10.116.270.30.146M q l KN m =⨯=⨯⨯=*1111466.1[]23.9M MPa W σσ===< =<=⨯⨯⨯⨯⨯⨯=⨯=40011.01038101.21003.027.16677.0100677.0max 3544lmm EI ql f 0.75mm 故，满足要求。

五、计算结论综上所述，本支架设计经计算，满足要求。

合集下载

现浇箱梁满堂支架计算书

现浇箱梁满堂支架计算书

现浇箱梁满堂支架计算书我标段K81+380，K84+947.9，K85+779.49天桥为20m+30m×2+20m后张法现浇连续箱梁桥，梁高1.15m，桥面宽8.5m，箱梁采用C40混凝土，均采用满堂碗扣式支架施工。

满堂支架的基础用山皮石处理，上铺10cm混凝土垫层，采用C20混凝土，然后上部铺设10cm×10cm木方承托支架。

支架最高6m，采用Φ48mm，壁厚3.5mm钢管搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调顶托，现浇箱梁腹板及底板中心位置纵距、横距采用60cm×90cm的布置形式，现浇箱梁跨中位置支架步距采用120cm的布置形式，现浇板梁墩顶位置支架步距采用60cm的布置形式，立杆顶设二层12cm×12cm 方木，间距为90cm。

门洞临时墩采用Φ48×3.5(Q235)碗扣式脚手架搭设立杆，纵向间距45cm、横向间距均为45cm，横杆步距按照60cm进行布置。

门洞横梁采用12根I40a工字钢，其中墩柱两侧采用双排工字钢，其余按间距70cm平均布置。

验算结果1荷载计算根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式：⑴ q1——箱梁自重荷载，新浇混凝土密度取2600kg/m3。

根据现浇箱梁结构特点，我们取Ⅰ-Ⅰ截面、Ⅱ－Ⅱ截面两个代表截面进行箱梁自重计算，并对两个代表截面下的支架体系进行检算，首先分别进行自重计算。

①Ⅰ-Ⅰ截面处q1计算根据横断面图，则：q 1 ＝BW=BAc⨯γ＝()()[]kPa＝82.351.432.025.85.483.025.41.426⨯÷++⨯÷+⨯注：B—箱梁底宽，取4.1m，将箱梁全部重量平均到底宽范围内计算偏于安全。

②Ⅱ－Ⅱ截面处q1计算根据横断面图，则：q 1 ＝BW=BAc⨯γ＝()()()[]kPa＝16.191.473.024.38.332.025.85.483.025.41.426⨯÷+-⨯÷++⨯÷+⨯注：B—箱梁底宽，取4.1m，将箱梁全部重量平均到底宽范围内计算偏于安全。

现浇连续箱梁满堂支架计算书

现浇连续箱梁满堂支架计算书

现浇连续箱梁满堂支架计算书现浇连续箱梁满堂支架计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20083、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20015、《钢结构设计规范》GB 50017-2003一、工程属性箱梁断面图二、构造参数底板下支撑小梁布置方式平行于箱梁断面底板底的小梁间距l1(mm) 250 翼缘板底的小梁间距l4(mm) 250 标高调节层小梁是否设置否可调顶托内主梁根数n 2 主梁受力不均匀系数ζ0.5 立杆纵向间距l a(mm) 900 横梁和腹板下立杆横向间距l b(mm) 600 箱室下的立杆横向间距l c(mm) 900 翼缘板下的立杆横向间距l d(mm) 900 模板支架搭设的高度H(m) 8.5 立杆计算步距h(mm) 1200箱梁模板支架剖面图三、荷载参数四、面板计算面板类型覆面竹胶合板厚度t(mm) 15 抗弯强度设计值f(N/mm 2) 15 弹性模量E(N/mm 2) 6500 抗剪强度设计值fv(N/mm 2)1.6计算方式简支梁取单位宽度面板进行计算，即将面板看作一"扁梁"，梁宽b=1000mm ，则其：截面惯性矩I=bt 3/12=1000×153/12=281250mm 4 截面抵抗矩W=bt 2/6=1000×152/6=37500mm 31、翼缘板底的面板承载能力极限状态的荷载设计值：活载控制效应组合：q 1=1.2b(G 1k h 0+G 2k +G 4k )+1.4b(Q 1k +Q2k )=1.2×1(26×0.315+0.75+0.4)+1.4×1(2.51+2.1)=17.662kN/m h 0--验算位置处混凝土高度(m) 恒载控制效应组合：q 2=1.35b(G 1k h 0+G 2k +G 4k )+1.4×0.7b(Q 1k +Q2k )=1.35×1(26×0.315+0.75+0.4)+1.4×0.7×1(2.51+2.1)=17.127 kN/m 取两者较大值q=max[q 1，q 2]=max[17.662，17.127]=17.662 kN/m 正常使用极限状态的荷载设计值：q ˊ=b(G 1k h 0+G 2k +G 4k )=1(26×0.315+0.75+0.4)=9.34kN/m 计算简图如下：l=l 4=250mm1)、抗弯强度验算M=0.125ql2 =0.125×17.662×0.252=0.138kN·mσ=M/W=0.138×106/37500=3.68N/mm2≤f=15N/mm2满足要求！2)、抗剪强度验算V=0.5ql =0.5×17.662×0.25=2.208kNτ=3V/(2bt)=3×2.208×103/(2×1000×15)=0.221N/mm2≤fv=1.6 N/mm2满足要求！3)、挠度变形验算ω=5qˊl4/(384EI)=5×9.34×2504/(384×6500×281250)=0.26mm≤[ω]=l/150= 250/150=1.667mm 满足要求！2、底板底的面板显然，横梁和腹板处因混凝土较厚，受力较大，以此处面板为验算对象。

现浇箱梁满堂支架搭设方案及计算书

现浇箱梁满堂支架搭设方案及计算书

现浇箱梁满堂支架搭设方案及计算书一、工程概况本项目为某城市快速路现浇箱梁工程，工程位于城市中心区域，全长约1.5公里，包含多联现浇箱梁结构。

现浇箱梁采用满堂支架法进行施工，为确保施工安全和工程质量，特制定本搭设方案及计算书。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 熟悉设计图纸及施工规范，明确现浇箱梁的施工工艺流程、技术要求及质量控制标准。

2. 组织专业技术人员进行方案编制，包括满堂支架搭设方案、施工计算书等。

3. 对施工人员进行技术培训，使其熟练掌握满堂支架搭设方法、操作规程及安全措施。

4. 准备相关施工图纸和技术文件，以便施工现场查阅。

（二）、物资准备工作1. 根据施工图纸和方案，计算所需主要材料数量，编制材料需用量计划。

2. 采购合格的材料，包括钢材、木材、脚手架配件等。

3. 对采购的材料进行验收，确保材料质量符合国家标准和设计要求。

4. 储备足够的施工设备，如塔吊、施工电梯、运输车辆等。

5. 准备施工所需的工具、仪器和设备，如扳手、螺丝、水准仪、经纬仪等。

6. 搭建临时设施，如临时仓库、加工车间、办公区等。

7. 确保施工现场水、电、通讯等设施齐全，以满足施工需求。

8. 配置足够的劳保用品，确保施工人员的人身安全。

三、一般规定1. 施工应严格遵守国家和地方的相关法律法规，以及现行的建筑施工质量、安全、环保等标准。

2. 施工前应进行详细的技术交底，确保所有施工人员了解施工方案、工艺流程、质量控制和安全措施。

3. 施工中应采用先进的施工工艺和设备，提高施工效率和工程质量。

4. 施工现场应设置明显的安全警示标志，确保施工现场的安全和交通畅通。

a. 标志应包括但不限于：施工区域、危险区域、安全通道、消防器材位置等。

b. 夜间施工应保证足够的照明，避免因视线不良造成安全事故。

5. 施工过程中应定期进行安全检查，及时发现并整改安全隐患。

6. 施工材料应分类堆放，标识清楚，严禁使用不合格材料。

现浇箱梁支架受力计算书

现浇箱梁支架受力计算书

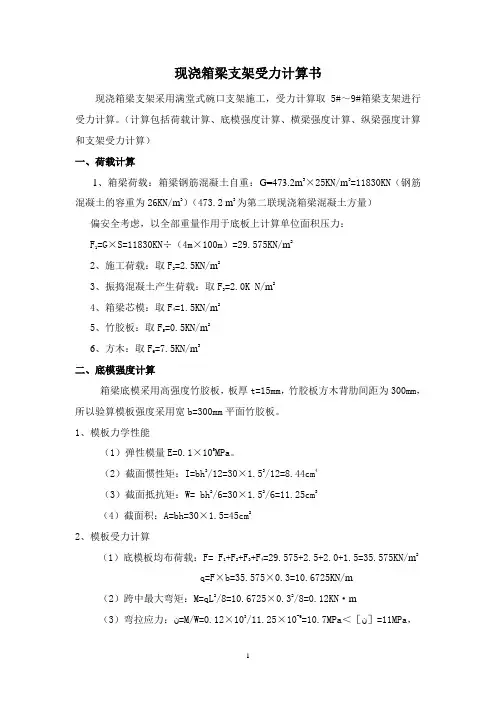

现浇箱梁支架受力计算书现浇箱梁支架采用满堂式碗口支架施工，受力计算取5#～9#箱梁支架进行受力计算。
