完整版现浇箱梁内模支架计算

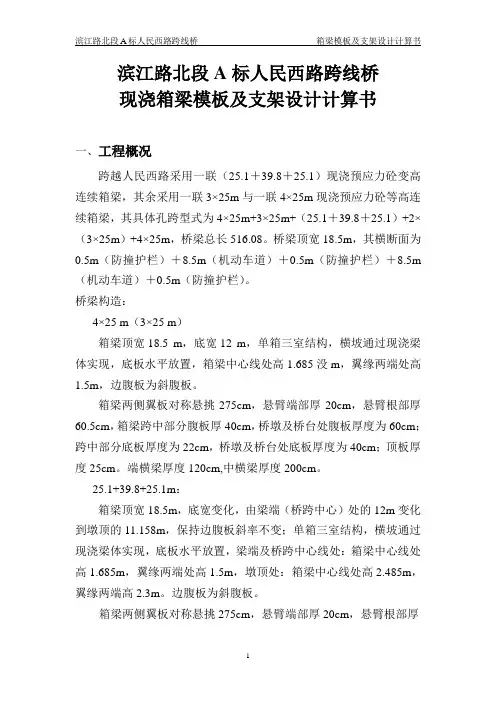

滨江路北段A标人民西路跨线桥现浇箱梁模板及支架设计计算书一、工程概况跨越人民西路采用一联（25.1＋39.8＋25.1）现浇预应力砼变高连续箱梁，其余采用一联3×25m与一联4×25m现浇预应力砼等高连续箱梁，其具体孔跨型式为4×25m+3×25m+（25.1＋39.8＋25.1）+2×（3×25m）+4×25m，桥梁总长516.08。

桥梁顶宽18.5m，其横断面为0.5m（防撞护栏）＋8.5m（机动车道）＋0.5m（防撞护栏）＋8.5m （机动车道）＋0.5m（防撞护栏）。

桥梁构造：4×25 m（3×25 m）箱梁顶宽18.5 m，底宽12 m，单箱三室结构，横坡通过现浇梁体实现，底板水平放置，箱梁中心线处高1.685没m，翼缘两端处高1.5m，边腹板为斜腹板。

箱梁两侧翼板对称悬挑275cm，悬臂端部厚20cm，悬臂根部厚60.5cm，箱梁跨中部分腹板厚40cm，桥墩及桥台处腹板厚度为60cm；跨中部分底板厚度为22cm，桥墩及桥台处底板厚度为40cm；顶板厚度25cm。

端横梁厚度120cm,中横梁厚度200cm。

25.1+39.8+25.1m：箱梁顶宽18.5m，底宽变化，由梁端（桥跨中心）处的12m变化到墩顶的11.158m，保持边腹板斜率不变；单箱三室结构，横坡通过现浇梁体实现，底板水平放置，梁端及桥跨中心线处：箱梁中心线处高1.685m，翼缘两端处高1.5m，墩顶处：箱梁中心线处高2.485m，翼缘两端高2.3m。

边腹板为斜腹板。

箱梁两侧翼板对称悬挑275cm，悬臂端部厚20cm，悬臂根部厚60.5cm箱梁跨中部分腹板厚50cm，桥墩及桥台处腹板厚度为40cm；顶板厚度25cm；端横梁厚度120cm，中横梁厚度250cm。

4×25 m（3×25 m）箱梁采用碗口满堂支架现浇,上面摆方木顶面再铺方竹胶板,内模采用钢管支撑,内模采用竹胶板。

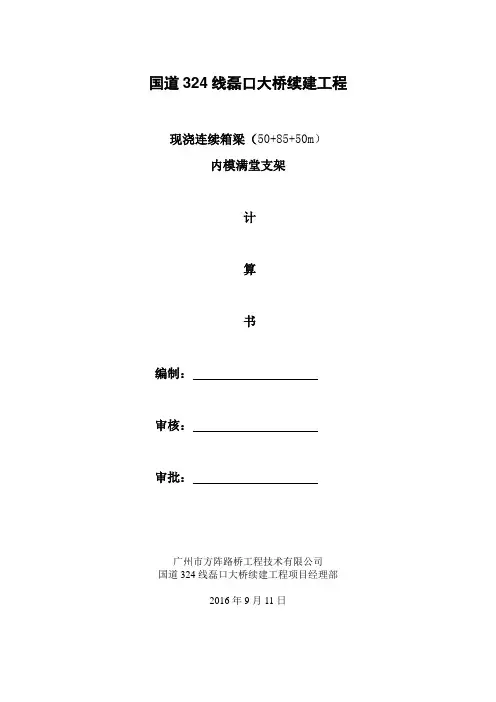

国道324线磊口大桥续建工程现浇连续箱梁（50+85+50m）内模满堂支架计算书编制：审核：审批：广州市方阵路桥工程技术有限公司国道324线磊口大桥续建工程项目经理部2016年9月11日目录一、现浇箱梁满堂扣件支架布置及搭设要求 (1)二、支架材料力学性能指标 (1)1、钢管截面特性 (1)2、竹胶板、木方 (1)三、荷载分析计算 (1)1、板自重荷载分析 (2)2、其它荷载 (2)三、荷载验算 (2)1、底模验算 (2)2、[10#槽钢主横梁验算 (3)3、顺桥向顶部10×10cm方木分配梁验算 (3)4、立杆受力计算 (4)5、支架立杆稳定性验算 (4)7、箱梁侧模验算 (5)一、现浇箱梁满堂扣件支架布置及搭设要求采用满堂支架，使用与立杆配套的横杆及立杆可调底座、立杆可调托撑。

支架体系由支架基础、Φ48×3.5mm 立杆、横杆，立杆顶设两层支撑梁，10cm ×10cm 木方做顺桥向分配梁、间距35cm 均匀布置；主横梁采用[10#槽钢间距同立杆间距75cm ；模板系统由侧模、底模、端模等组成。

二、支架材料力学性能指标1、钢管截面特性2、竹胶板、木方2.1、箱梁底模、侧模及内模均采用δ＝15 mm 的竹胶板。

竹胶板容许应力 []pa 80M =σ,弹性模量Mpa E 3109⨯=。

2.2、横桥向顶部主梁[10#槽钢，截面参数和材料力学性能指标：截面抵抗矩：W=39.7cm 3截面惯性矩：I=198cm4截面积：A=12.7cm 22.3、顺桥向顶部分配梁采用方木，截面尺寸为10x10cm 。

截面参数和材料力学性能指标： 截面抵抗矩：W=bh 2/6=10×102/6=166.7cm 3截面惯性矩：I=bh 3/12=10×103/6=833.3cm 42.4、方木的力学性能指标按《公路桥涵钢结构及木结构设计规范》（JTJ025-86）取值，则： []pa 12M =σ,Mpa E 3109⨯=木头容重6kN/m 3，折算成10cm ×10cm 木方为0.06kN/m 3，木头最大横纹剪应力取[τ]=3.2～3.5Ｎ/mm 2三、荷载分析计算碗扣式脚下手架满堂支架竖向力传递过程：箱梁钢筋砼和内模系统的自重及施工临时荷载能过底模传递到横梁上，横梁以集中荷载再传递给纵梁，纵梁以支座反力传递到每根立杆，立杆通过底托及方木传递至底板模板上。

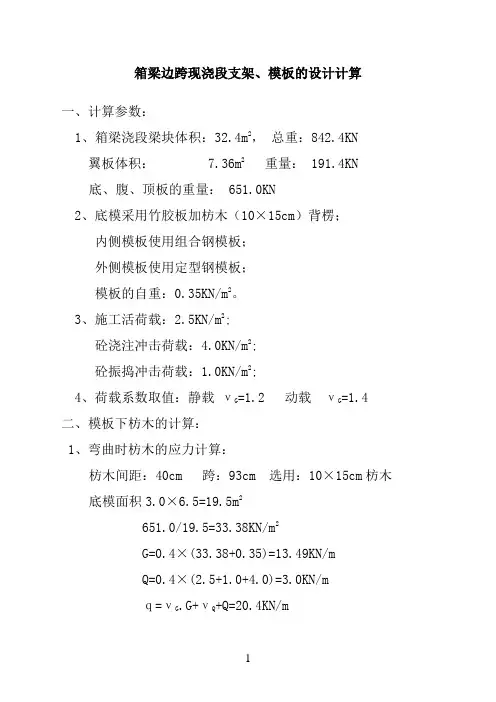

箱梁边跨现浇段支架、模板的设计计算一、计算参数：1、箱梁浇段梁块体积：32.4m2，总重：842.4KN翼板体积： 7.36m2重量： 191.4KN底、腹、顶板的重量： 651.0KN2、底模采用竹胶板加枋木（10×15cm）背楞；内侧模板使用组合钢模板；外侧模板使用定型钢模板；模板的自重：0.35KN/m2。

3、施工活荷载：2.5KN/m2;砼浇注冲击荷载：4.0KN/m2;砼振捣冲击荷载：1.0KN/m2;4、荷载系数取值：静载νG=1.2 动载νG=1.4二、模板下枋木的计算：1、弯曲时枋木的应力计算：枋木间距：40cm 跨：93cm 选用：10×15cm枋木底模面积3.0×6.5=19.5m2651.0/19.5=33.38KN/m2G=0.4×(33.38+0.35)=13.49KN/mQ=0.4×(2.5+1.0+4.0)=3.0KN/mｑ=νG.G+νQ+Q=20.4KN/mq=20.4KN/m93 93 93 93 93 93 93650Mmax=1/8.ql2=1/8×20.4×0.932=2.04414KN.mW=1/6bh2=1/6×0.1×0.152=3.75×10-4m3Бmax=Mmax/W=2.04414×106/3.75×105=5.45MPa[Б]=12.0MPaБmax＜[Б] 满足施工要求2、枋木的挠度计算E=9×103MPa=9×106KN/m2I=1/12bh3=1/12×0.1×0.153=2.8×10-5m4f中=ql4/128EI=20.4×0.934/128×9×106×2.8×10-5=0.00047 f中/L=0.47/930=1/1978f/l=1/150f中/l< [f/l] 满足施工要求三、纵梁的计算：纵梁间距93cm 计算长度280cm 选用20×25枋木1、枋木背楞的各支点反力计算：N A=0.394ql=0.394×20.4×0.93=7.5KNN B=(0.606+0.526)×20.4×0.93=21.5KNN C=(0.474+0.5)×20.4×0.93=18.5KNNmax=N B=21.5KN40 40 40 40 40 40 40Bl1=140 l2=1402802、枋木背楞传下来的集中力N B作用到纵梁上产生的内力计算：查表：Aφ 1 =1/6×21.5×[0.4×1.0×(1+1/1.4)+0.8×0.6×(1+0.6/1.4)+1.2×0.2×(1+0.2/1.4)]=5.89 BΦ1=1/6×21.5×[0.4×1.0×（1+0.4/1.4）+0.8×0.6×（1+0.8/1.4）+1.2×0.2×（1+1.2/1.4）] =6.14 Aφ2=Bφ1 Bφ2=Aφ1Rφ1=6.14+5.89=12.02M1=-3 Rφ1/2L=-3×12.02/2×1.4=-12.9KN.mM BR40 40 40 2036.8KN-27.6KN 20.9KN.mR1=M B+(1.4+1.0+0.6+0.2)+V B/1.4=58.3KNR2=55.2KNW=1/6×20×252=2.08×106mm2Бmax=20.9×106/2.08×106=10.05MPa[Б]=12.0MPaБmax<[Б] 满足施工要求3.剪切应力计算纵梁Δs=200×250=5×104mm2Zmax=Qmax/As=36.8×103/5×104=0.74MPa[Z]=1.9MPaZmax <[Z] 满足施工要求4.挠度的计算:E=9×103MPa=900KN/mm2I=1/12bh2=1/12×20×252=2.6×104cm4跨中挠度 f中=N B/48EI×[40×(3×1402-4×402)+80×(3×1402-4×802)+20×(3×1402-4×202)=21.5×5.9×106/48×9×2.6×106=0.12cmf中/L=0.12/140=1/1166<[f/L]=1/150满足施工要求四.主梁的计算1.主梁受集中力的计算单侧翼板重量 1/2×191.4=95.7KN单侧翼板的底模板面积 3.0×4.0=12.0m2侧模支架每侧6片，间距80cm荷载1.4×12.0×(2.5+1.0+4.0)+1.2×(95.7+0.35×12.0)=245.9KN由6片支架均担，并传递到下架下的纵梁上纵梁选用2根Ⅰ28b为一道，每侧两道，间距120cm245.9/6=40.98KNP=40.98/2=20.5KN]80 40 40 80 80 80P P P P P PBφ1=1/6×20.5×[0.4×1.0×(1+0.4/1.4)+1.2×0.2×(1+1.2/1.4)]=1/6×20.5×0.96=3.28Aφ2=1/2×20.5×0.6×0.8×(1-0.8/1.4)=7.73Rφ1=3.28+7.73=11.0M1=-3Rφ1/2L=-3×11.0/2×1.4=11.840 80 201N0=M1+(1.0+0.2).P/1.4=11.8+20.5×1.2/1.4=26.0KNN1=11.8+20.5×(1.4+0.6)/1.4=37.2KNN2=26.0KNNmax=N1=37.2KN2.主梁的内力计算Bф1=1/6×37.2×1.2×0.2×(1+1.2/1.4)=2.76Aφ2==1/6×58.3×[0.93×2.32×(1+2.32/3.25)+1.86×1.4×(1+1.4/3.25)+2.79×0.46×(1+0.46/3.25)]=86.5120 20 93 93 93 93 93 93 93 20 1201 1140 325 325 140l1 l2 l3 l4Bφ2=1/6×58.3×[0.93×2.32×(1+0.93/3.25)+1.86×1.4×(1+1.86/3.25)+2.79×0.46×(1+2.79/3.25)]=90.4Aφ3= Bφ2 Bφ3 = Aφ2Aφ4=1/6×0.2×1.2×(1+1.2/1.4)=2.76N1=N3=6×(2.76+86.5)=535.6K1=2×(1.4+3.25)=9.3 a1=105.7/884.8=0.119K2=2×(3.25+3.25)×12.5 a2=9.3×3.25/884.8=0.034K3=9.3 a3=3.25×3.25/884.8=0.012K4=9.3×12.5-3.252=105.7 a4=9.3×9.3/884.8=0.098K5= 105.7 a5=0.034K6= 884.8 a6=0.119M2=0.034×535.6-0.098×1084.8+0.034×535.6=-69.9M1=M3=-0.119×535.6+0.034×1084.8-0.012×535.6=-33.21F1F0=M1+N1×(1.4+0.2)/1.4=33.2+37.2×1.6/1.4=66.2KN F1=M2+R1×(3.25+2.32+1.86+0.46)/3.25=69.9+58.3×7.89/3.25=163.0KNF2=33.2+58.3×(2.79+1.86+0.93)/3.25=33.2+58.3×5.58/3.25=110.3KN96.5KN-96.5KN 主梁使用2[28b W=2×534.4=1068.8cm3I=2×7481=14962cm4A=2×60.97=121.9cm2Бmax =158.4×106/1068.8×103=148.2MPa[Б]=160MPaБmax<[Б] 满足施工要求3.主梁的挠度计算E=1.9×105MPa=1.9×104KN/cm2跨中挠度: f中=R1/48EI.[(3×3252-4×932) ×93+(3×3252-4×1862) ×186+(3×3252-4×2792) =(26251947+33199326+1537569) ×58.348×1.9×104×14962=0.26cmf中/l=0.26/325=1/1250<(f/l)=1/150满足施工要求五．立杆的计算立杆由2[40焊接成型计算长度l=150cm1.立杆的轴向压力计算轴向压力 Nmax=F1=163.0KNIx=2×18644.4cm4 Iy=2×640.6cm4A=2×83.04cm2i x=√2×18644.4/2×83.04=14.98cmi y=√2×640.6/2×83.04 =2.78cmi x> i yλy=l/i y=150/2.78=54.0查表：б×103/0.865×83.04×102=22.7MPa轴向允许应力[б]=140MPaбmax<[б] 满足施工要求2.立杆的挠度计算E=1.9×105MPaF=F i F i l i/EA i=163.0×103×1500/1.9×105×83.04×102=0.15mm 立杆受压稳定，满足施工要求。

现浇箱梁支架计算平四桥现浇箱梁共二联，单箱四室截面，梁总宽18米，底板宽12.24米，两侧翼缘板各宽2.88米。

第一联为3×35米，采用碗扣脚手满堂支架现浇，支架设计检算如下：一、荷载计算1.砼自重：3×35米箱梁砼总重(砼自重取2.6t/m3箱梁方量为1242方) 共计1242×2.6=3229.2t2.施工荷载（模板、机具、作业人员）按0.3t/m2计，共计为：105×18×0.3=567t总荷载3229.2+567=3796.2t二、支架初步设计根据设计图纸和荷载情况，初步设计碗扣支架布置为：立杆90cm ×90cm，平杆层间距120cm，横桥向布置22列，纵桥向两墩之间布置38排，立杆上放可调丝杆，丝杆上顶托内沿桥向并排放置两根φ48钢管，钢管上横向摆放12×12方木，按经验考虑方木间距为40cm，在方木上钉竹胶合板作为现浇箱梁底模。

三、强度计算1．底模竹胶板的强度检算q1=(0.22+0.2)×0.4×2.5=0.42t/m（上下底板荷载）q2=1.18×0.4×2.5=1.18t/m（腹板荷载）q= q1+ q2=1.6t/mM=1.6×0.42/10=0.0256t ·mw=bh 2/6=40×1.22/6=9.6cm 3σ=M/w=0.0256×104/9.6=26.67Mpa <[σ]=70Mpa f=mm EI ql 151076.51063844.0106.15384589444=⨯⨯⨯⨯⨯⨯⨯=- 竹胶板满足施工要求。

2. 12×12方木强度检算支托内沿桥向并排放置两根钢管，钢管上横向摆放12×12方木，方木跨度为90cm 。

q 1 =0.42t/mq 2=1.18t/mM=q 1l 2/8+ q 2l 2/4=0.42×0.92/8+1.18×0.92/4=0.28145t ·m12×12方木 W=288cm 3σ=M/W=0.28145×106/288=977.25N/cm 2=9.77Mpa<10Mpaf 1=mm EI ql 002.010*******.83849.01042.05384569444=⨯⨯⨯⨯⨯⨯⨯=-f2=pl3/48EI=(1.18×104×0.93)/(48×8.5×109×1728×10-8)= 12×12方木按40cm间隔排列满足施工要求3.支托内钢管强度检算:支架顶用可调丝杆支托.支托内沿线路方向并排方两根钢管.48×3.5mm钢管.腹板下钢管受力最大.所以只检算此钢管 q1=(0.22+0.2)×0.9×2.5=0.945t/mq2=1.18×0.4×2.5=1.18t/mq=q1+q2=2.215t/m按连续梁计算M=1/10×ql2=1/10×2.125×0.92=0.17215t·mδ=M max/W=0.17215×106/5.08×2=1.694×104N/cm2=169.4Mpa<170Mpa※钢管强度满足施工要求4.支架承载力计算:3×35箱梁支架立杆总数为; 2574根.则承载力为: 2574×3=7722t(每根立杆承重按3t计算)安全系数: 7722/3796.2=25.地基承载力计算地基夯实整平后,用厚32cm(平均)C25砼浇注处理. 砼自重为:18×105×0.32×2.3=1391.04t碗扣脚手架自重: 300t土地基允许承重应力[δ0]=70Kpa地基总承重: 3796.2+1391.04+300=5487.24tδ实=5487.24×10/(18×105)=29.03Kpaδ实<[δ0]地基承载满足要求。

国道324线磊口大桥续建工程现浇连续箱梁（50+85+50m）内模满堂支架计算书编制：审核：审批：广州市方阵路桥工程技术有限公司国道324线磊口大桥续建工程项目经理部2016年9月11日目录一、现浇箱梁满堂扣件支架布置及搭设要求 (1)二、支架材料力学性能指标 (1)1、钢管截面特性 (1)2、竹胶板、木方 (1)三、荷载分析计算 (1)1、板自重荷载分析 (2)2、其它荷载 (2)三、荷载验算 (2)1、底模验算 (2)2、[10#槽钢主横梁验算 (3)3、顺桥向顶部10×10cm方木分配梁验算 (3)4、立杆受力计算 (4)5、支架立杆稳定性验算 (4)7、箱梁侧模验算 (5)一、现浇箱梁满堂扣件支架布置及搭设要求采用满堂支架，使用与立杆配套的横杆及立杆可调底座、立杆可调托撑。

支架体系由支架基础、Φ48×3.5mm 立杆、横杆，立杆顶设两层支撑梁，10cm ×10cm 木方做顺桥向分配梁、间距35cm 均匀布置；主横梁采用[10#槽钢间距同立杆间距75cm ；模板系统由侧模、底模、端模等组成。

二、支架材料力学性能指标1、钢管截面特性2、竹胶板、木方2.1、箱梁底模、侧模及内模均采用δ＝15 mm 的竹胶板。

竹胶板容许应力 []pa 80M =σ,弹性模量Mpa E 3109⨯=。

2.2、横桥向顶部主梁[10#槽钢，截面参数和材料力学性能指标：截面抵抗矩：W=39.7cm 3截面惯性矩：I=198cm4截面积：A=12.7cm 22.3、顺桥向顶部分配梁采用方木，截面尺寸为10x10cm 。

截面参数和材料力学性能指标： 截面抵抗矩：W=bh 2/6=10×102/6=166.7cm 3截面惯性矩：I=bh 3/12=10×103/6=833.3cm 42.4、方木的力学性能指标按《公路桥涵钢结构及木结构设计规范》（JTJ025-86）取值，则： []pa 12M =σ,Mpa E 3109⨯=木头容重6kN/m 3，折算成10cm ×10cm 木方为0.06kN/m 3，木头最大横纹剪应力取[τ]=3.2～3.5Ｎ/mm 2三、荷载分析计算碗扣式脚下手架满堂支架竖向力传递过程：箱梁钢筋砼和内模系统的自重及施工临时荷载能过底模传递到横梁上，横梁以集中荷载再传递给纵梁，纵梁以支座反力传递到每根立杆，立杆通过底托及方木传递至底板模板上。

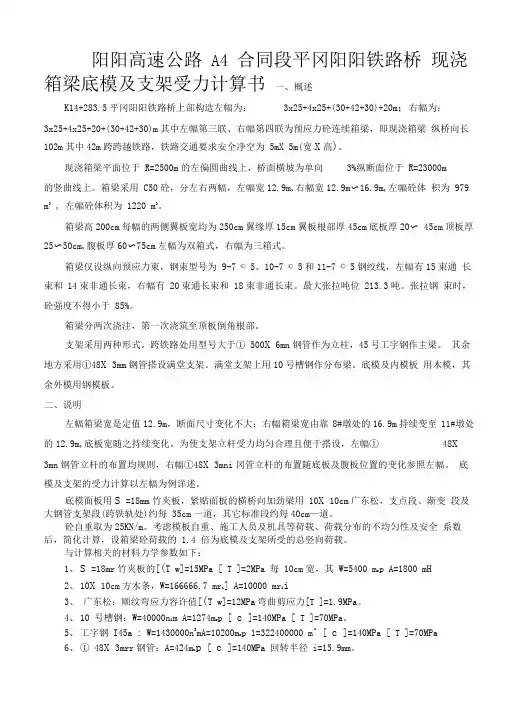

阳阳高速公路A4 合同段平冈阳阳铁路桥现浇箱梁底模及支架受力计算书一、概述K14+283.5平冈阳阳铁路桥上部构造左幅为：3x25+4x25+(30+42+30)+20m；右幅为：3x25+4x25+20+(30+42+30)m其中左幅第三联、右幅第四联为预应力砼连续箱梁，即现浇箱梁纵桥向长102m其中42m跨跨越铁路，铁路交通要求安全净空为 5mX 5m(宽X高)。

现浇箱梁平面位于 R=2500m的左偏圆曲线上，桥面横坡为单向3%纵断面位于 R=23000m的竖曲线上。

箱梁采用 C50砼，分左右两幅，左幅宽12.9m,右幅宽12.9m〜16.9m,左幅砼体积为 979 m3 , 左幅砼体积为 1220 m3。

箱梁高200cm每幅的两侧翼板宽均为250cm翼缘厚15cm翼板根部厚45cm底板厚20〜 45cm顶板厚25〜50cm,腹板厚60〜75cm左幅为双箱式，右幅为三箱式。

箱梁仅设纵向预应力束，钢束型号为 9-7 © 5、10-7 © 5和11-7 © 5钢绞线，左幅有15束通长束和 14束非通长束，右幅有 20束通长束和 18束非通长束。

最大张拉吨位 213.3吨。

张拉钢束时，砼强度不得小于 85%。

箱梁分两次浇注，第一次浇筑至顶板倒角根部。

支架采用两种形式。

跨铁路处用型号大于① 500X 6mn钢管作为立柱，45号工字钢作主梁。

其余地方采用①48X 3mm钢管搭设满堂支架。

满堂支架上用10号槽钢作分布梁。

底模及内模板用木模，其余外模用钢模板。

二、说明左幅箱梁宽是定值12.9m，断面尺寸变化不大；右幅箱梁宽由靠 8#墩处的16.9m持续变至 11#墩处的12.9m,底板宽随之持续变化。

为使支架立杆受力均匀合理且便于搭设，左幅①48X3mn钢管立杆的布置均规则，右幅①48X 3mni冈管立杆的布置随底板及腹板位置的变化参照左幅。

底模及支架的受力计算以左幅为例详述。

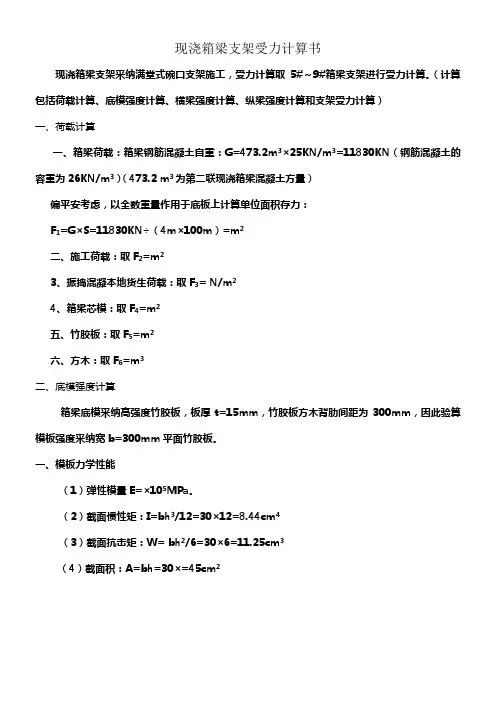

现浇箱梁支架受力计算书现浇箱梁支架采纳满堂式碗口支架施工，受力计算取5#～9#箱梁支架进行受力计算。

（计算包括荷载计算、底模强度计算、横梁强度计算、纵梁强度计算和支架受力计算）一、荷载计算一、箱梁荷载：箱梁钢筋混凝土自重：G=473.2m3×25KN/m3=11830KN（钢筋混凝土的容重为26KN/m3）（473.2 m3为第二联现浇箱梁混凝土方量）偏平安考虑，以全数重量作用于底板上计算单位面积存力：F1=G×S=11830KN÷（4m×100m）=m2二、施工荷载：取F2=m23、振捣混凝本地货生荷载：取F3= N/m24、箱梁芯模：取F4=m2五、竹胶板：取F5=m2六、方木：取F6=m3二、底模强度计算箱梁底模采纳高强度竹胶板，板厚t=15mm，竹胶板方木背肋间距为300mm，因此验算模板强度采纳宽b=300mm平面竹胶板。

一、模板力学性能（1）弹性模量E=×105MPa。

（2）截面惯性矩：I=bh3/12=30×12=8.44cm4（3）截面抗击矩：W= bh2/6=30×6=11.25cm3（4）截面积：A=bh=30×=45cm2二、模板受力计算（1）底模板均布荷载：F= F1+F2+F3+F4=+++=m2q=F×b=×=m（2）跨中最大弯矩：M=qL2/8=×8=·m（3）弯拉应力：σ=M/W=×103/×10-6=＜［σ］=11MPa，竹胶板板弯拉应力知足要求。

（4）挠度：从竹胶板下方木背肋布置可知，竹胶板可看做为多跨等跨持续梁，按三等跨均布荷载作用持续梁进行计算，计算公式为：f=100EI=××/(100××108××10-8)=0.693mm＜L/400=0.75mm竹胶板挠度知足要求。

1.模板验算：1.1箱梁底模:采用20mm厚光面竹胶模板,自重按4KN/m3计,弹性模量E=6.0×103Mpa,〔f w〕=15Mpa,新浇钢筋砼重力按26KN/m3计,由梁体设计结构图纸知梁底板宽b=11.75m.1.1.2 荷载组合:①砼重力:根据梁的跨中横断面计算得底板、腹板截面积为：8.475m2,按均布荷载计,顺桥向自重为:q1=8.475×26=220.4KN/m②底板自重: q2=0.02×11.75×4=0.94KN/m③砼振捣荷载:按2Kpa计,则有q3=2×11.75=23.5KN/m④倾倒砼产生的荷载: q4=2×11.75=23.5KN/m⑤施工荷载: 按2.5 Kpa计,则有q5=2.5×11.75=43.8KN/m总竖向荷载:q=0.94+220.4+23.5+23.5+43.8=312.1 KN/m1.1.3 强度检算:由支架布置图知:底板横梁沿梁长排距为0.3m,M max=1/10×q×L2=1/10×312.1×0.32=2.8 KN.mW=1/6×bh2=1/6×11.75×0.022=0.786×10-3m3弯曲应力σ= M max/ W=3.6 Mpa＜〔f w〕=15Mpa1.1.4 刚度检算:I=bh3/12=11.75×0.023/12ω=q L4/100EI=312.1×0.34/150×6.0×106×7.83×10-6=0. 5mm ＜〔L/400〕=0.75mm1.2 箱梁侧模：侧模面板亦采用20mm厚光面竹胶模板,有关参数同上。

由支架模板构造图知侧模竖肋沿梁长间距0.6m,在两竖肋间的侧模高度内布置水平横肋，以增强面板刚度。

横肋及竖肋均采用断面尺寸为80mm×80mm方木，弹性模量E=10×103Mpa,〔σw〕=14.5Mpa, 〔σc〕=12Mpa。

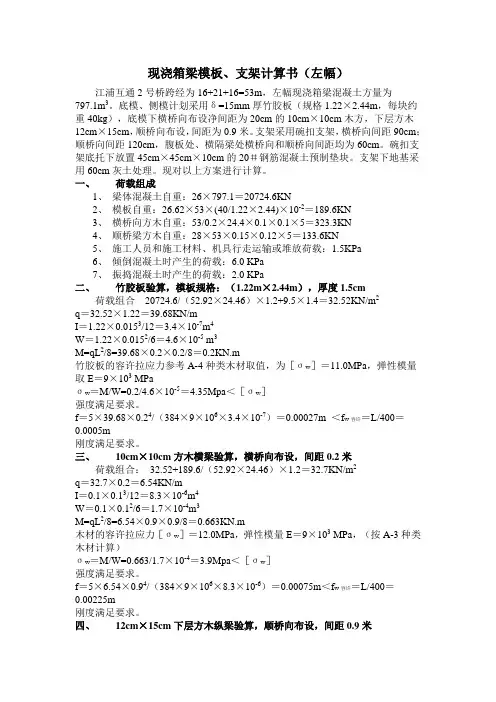

现浇箱梁模板、支架计算书（左幅）江浦互通2号桥跨经为16+21+16=53m，左幅现浇箱梁混凝土方量为797.1m3。

底模、侧模计划采用δ=15mm厚竹胶板（规格1.22×2.44m，每块约重40kg），底模下横桥向布设净间距为20cm的10cm×10cm木方，下层方木12cm×15cm，顺桥向布设，间距为0.9米。

支架采用碗扣支架，横桥向间距90cm；顺桥向间距120cm，腹板处、横隔梁处横桥向和顺桥向间距均为60cm。

碗扣支架底托下放置45cm×45cm×10cm的20＃钢筋混凝土预制垫块。

支架下地基采用60cm灰土处理。

现对以上方案进行计算。

一、荷载组成1、梁体混凝土自重：26×797.1＝20724.6KN2、模板自重：26.62×53×(40/1.22×2.44)×10-2＝189.6KN3、横桥向方木自重：53/0.2×24.4×0.1×0.1×5＝323.3KN4、顺桥梁方木自重：28×53×0.15×0.12×5＝133.6KN5、施工人员和施工材料、机具行走运输或堆放荷载：1.5KPa6、倾倒混凝土时产生的荷载：6.0 KPa7、振捣混凝土时产生的荷载：2.0 KPa二、竹胶板验算，模板规格：（1.22m×2.44m），厚度1.5cm荷载组合20724.6/（52.92×24.46）×1.2+9.5×1.4＝32.52KN/m2q＝32.52×1.22＝39.68KN/mI＝1.22×0.0153/12＝3.4×10-7m4W＝1.22×0.0152/6＝4.6×10-5 m3M=qL2/8=39.68×0.2×0.2/8＝0.2KN.m竹胶板的容许拉应力参考A-4种类木材取值，为［σw］＝11.0MPa，弹性模量取E＝9×103 MPaσw＝M/W=0.2/4.6×10-5＝4.35Mpa＜［σw］强度满足要求。

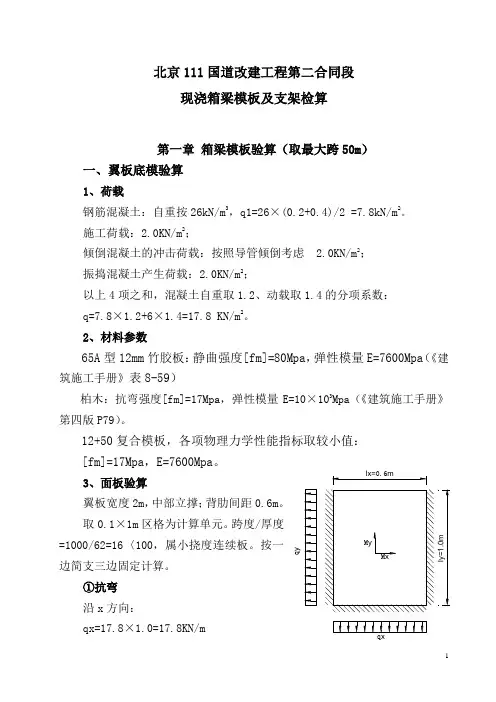

北京111国道改建工程第二合同段现浇箱梁模板及支架检算第一章箱梁模板验算（取最大跨50m）一、翼板底模验算1、荷载钢筋混凝土：自重按26kN/m3，q1=26×(0.2+0.4)/2 =7.8kN/m2。

施工荷载：2.0KN/m2；倾倒混凝土的冲击荷载：按照导管倾倒考虑 2.0KN/m2；振捣混凝土产生荷载：2.0KN/m2；以上4项之和，混凝土自重取1.2、动载取1.4的分项系数：q=7.8×1.2+6×1.4=17.8 KN/m2。

2、材料参数65A型12mm竹胶板：静曲强度[fm]=80Mpa，弹性模量E=7600Mpa（《建筑施工手册》表8-59）柏木：抗弯强度[fm]=17Mpa，弹性模量E=10×103Mpa（《建筑施工手册》第四版P79）。

12+50复合模板，各项物理力学性能指标取较小值：[fm]=17Mpa，E=7600Mpa。

3、面板验算翼板宽度2m，中部立撑；背肋间距0.6m。

取0.1×1m区格为计算单元。

跨度/厚度=1000/62=16〈100，属小挠度连续板。

按一边简支三边固定计算。

①抗弯沿x方向：qx=17.8×1.0=17.8KN/mq y根据Lx/Ly=0.6查《建筑施工手册》（表2-20）得： 系数=0.0814Mx 0＝0.0814ql 2=0.0814×17.8×0.62=0.52 KN ·m Wx ＝bh 2/6＝1×0.0622/6＝6.41×10－4m 3抗弯验算：σx = Mx 0/ Wx ＝0.52/（6.41×10－4）＝811KN/m 2＝0.81Mpa <σw ＝17Mpa ，满足。

沿y 方向： 系数=0.0571qy=17.8×0.6=10.68KN/mMy 0＝0.0571ql 2=0.0571×10.68×1=0.61 KN ·m Wy ＝bh 2/6＝0.6×0.0622/6＝3.84×10－4m 3抗弯验算：σy = My 0/ Wy ＝0.61/（3.84×10－4）＝1.59×103KN/m 2＝1.59Mpa <σw ＝17Mpa ，满足。

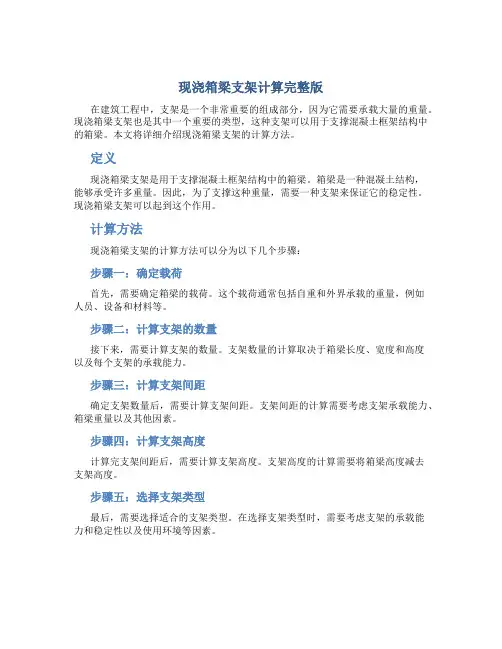

现浇箱梁支架计算完整版
在建筑工程中，支架是一个非常重要的组成部分，因为它需要承载大量的重量。

现浇箱梁支架也是其中一个重要的类型，这种支架可以用于支撑混凝土框架结构中的箱梁。

本文将详细介绍现浇箱梁支架的计算方法。

定义
现浇箱梁支架是用于支撑混凝土框架结构中的箱梁。

箱梁是一种混凝土结构，
能够承受许多重量。

因此，为了支撑这种重量，需要一种支架来保证它的稳定性。

现浇箱梁支架可以起到这个作用。

计算方法
现浇箱梁支架的计算方法可以分为以下几个步骤：
步骤一：确定载荷
首先，需要确定箱梁的载荷。

这个载荷通常包括自重和外界承载的重量，例如
人员、设备和材料等。

步骤二：计算支架的数量
接下来，需要计算支架的数量。

支架数量的计算取决于箱梁长度、宽度和高度
以及每个支架的承载能力。

步骤三：计算支架间距
确定支架数量后，需要计算支架间距。

支架间距的计算需要考虑支架承载能力、箱梁重量以及其他因素。

步骤四：计算支架高度
计算完支架间距后，需要计算支架高度。

支架高度的计算需要将箱梁高度减去
支架高度。

步骤五：选择支架类型
最后，需要选择适合的支架类型。

在选择支架类型时，需要考虑支架的承载能
力和稳定性以及使用环境等因素。

通过以上步骤，可以计算出现浇箱梁支架的数量、间距和高度等。

选择适合的支架类型可以确保支架的稳定性和承载能力，保证工程的安全性和稳定性。

以上就是现浇箱梁支架计算的完整版，希望能对你有所帮助。

XX工程1.4m～1.8m梁高现浇混凝土箱梁模板支架计算书XX公司二0二一年十月目录1、支架概况 (1)1.1. 总体概况 (1)1.2. 支架设计 (1)2、计算依据 (2)3、计算参数 (3)4、荷载分析 (3)4.1. 恒载 (3)4.2. 活载 (3)4.3. 荷载组合 (4)5、支架受力计算 (4)5.1. 底模计算 (4)5.2. 方木计算 (5)5.3. 工10底模承重梁计算 (7)5.4. 盘扣架立杆计算 (7)5.5. 盘扣架基础计算 (8)5.6. 盘扣架稳定性计算 (8)11.1. 总体概况结合现场的实际情况，本工程混凝土现浇箱梁采用盘扣支架法施工。

箱梁模板采用18mm 厚的竹胶板，竹胶板下顺桥向布置方木，方木支撑在横桥向工10型钢底模承重梁上。

便于支架的安拆与倒用，支架采用统一形式设置，支架竖杆横向间距为60cm 或90m ，纵向间距为90m ，最大步距为150cm ，方木采用10cm ×10cm ，方木间距为15cm 、20cm 及30cm ，工10型钢分配梁间距为90cm 。

1.2. 支架设计1.4m ～2.0m 梁高模板支架设计：架体：立杆纵向间距900mm ，横向间距900mm ；横杆步距为1500mm 。

主梁：L185铝梁（工10工字钢）横桥向梁布置。

次肋：10×10cm 木方，顺桥向设置，腹板下间距20cm ，底板及翼缘板下间距30cm 。

面板：采用18mm 厚竹胶板，尺寸为122cm ×244cm ，沿梁长向铺钉于次肋上。

图1.2-1 现浇支架立面图2图1.2-2 现浇支架断面图图1.2-3 现浇支架平面图1、施工图设计文件、技术交底、设计变更、补充、修改图纸及文件资料；2、《路桥施工计算手册》（人民交通出版社）；3、《公路桥涵施工技术规范》（JTG/T 3650-2020）；4、《公路桥涵设计通用规范》（JTG D60-2015）；5、《建筑施工承插型盘扣式钢管脚手架安全技术标准》（JGJ/T 231-2021）；6、《建筑结构荷载规范》（GB 50009-2012）；37、《建筑结构可靠性设计统一标准》（GB 50068-2018）；8、《建筑施工模板安全技术规范》（JGJ 162-2014）；9、《工程结构通用规范》（GB 55001-2021）；10、《混凝土结构设计规范》（GB 50010-2010）（2015年版）；11、《钢结构设计标准》（GB 50017-2017）；12、《钢结构通用规范》（GB 55006-2021）；13、《木结构设计标准》（GB 50005-2017）；14、《木结构通用规范》（GB 55005-2021）；15、《建筑地基基础设计规范》（GB 50007-2011）；（1）钢筋砼容重：26kN/m 3；（2）钢材弹性模量：E=2.06×105MPa ；（3）木材弹性模量：E=1.0×104MPa ；（4）Q235B 钢材：=215MPa σ 120MPa τ=；（5）竹胶板、方木：12MPa σ= 1.2MPa τ=。
