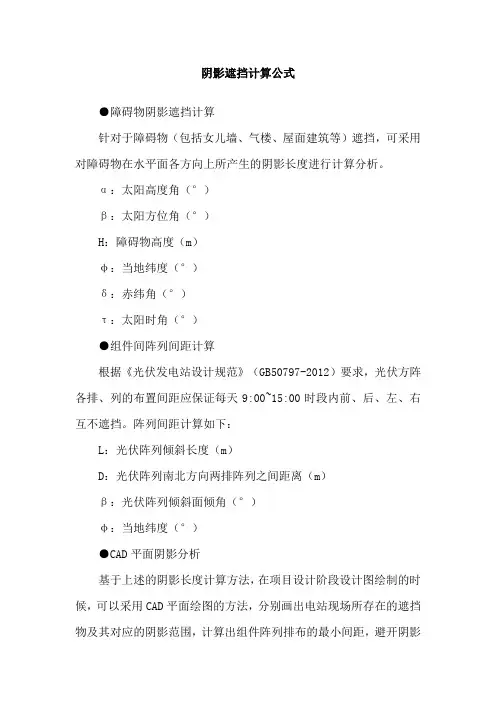

阴影遮挡计算公式
●障碍物阴影遮挡计算
针对于障碍物（包括女儿墙、气楼、屋面建筑等）遮挡，可采用对障碍物在水平面各方向上所产生的阴影长度进行计算分析。
α：太阳高度角（°）
β：太阳方位角（°）
H：障碍物高度（m）
φ：当地纬度（°）
δ：赤纬角（°）
τ：太阳时角（°）
●组件间阵列间距计算
根据《光伏发电站设计规范》（GB50797-2012）要求，光伏方阵各排、列的布置间距应保证每天9:00~15:00时段内前、后、左、右互不遮挡。
阵列间距计算如下：
L：光伏阵列倾斜长度（m）
D：光伏阵列南北方向两排阵列之间距离（m）
β：光伏阵列倾斜面倾角（°）
φ：当地纬度（°）
●CAD平面阴影分析
基于上述的阴影长度计算方法，在项目设计阶段设计图绘制的时候，可以采用CAD平面绘图的方法，分别画出电站现场所存在的遮挡物及其对应的阴影范围，计算出组件阵列排布的最小间距，避开阴影
遮挡，进行组件的排布设计。
●PVsyst三维阴影分析
除此之外，PVsyst作为行业内普遍认可的一款光伏系统设计辅助软件，也可以更好地帮助我们进行系统设计及分析。
通过利用PVsyst的三维建模功能，对光伏电站进行仿真建模，模拟其阴影遮挡的情况，计算项目的理论发电量，选择更合理的设计排布方式，优化前期的设计方案。

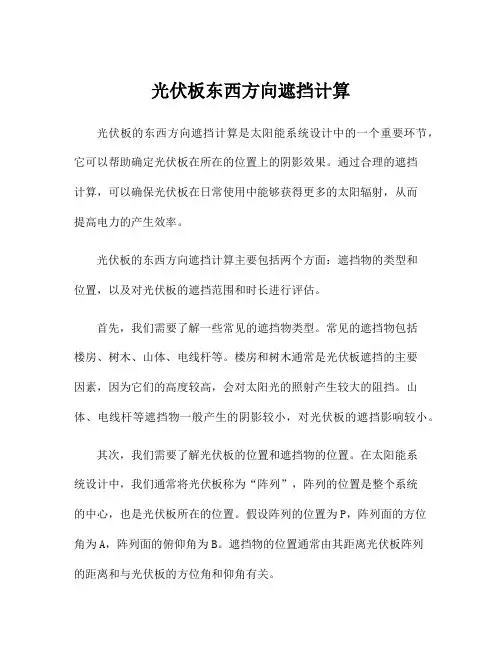

光伏板东西方向遮挡计算光伏板的东西方向遮挡计算是太阳能系统设计中的一个重要环节，它可以帮助确定光伏板在所在的位置上的阴影效果。
通过合理的遮挡计算，可以确保光伏板在日常使用中能够获得更多的太阳辐射，从而提高电力的产生效率。
光伏板的东西方向遮挡计算主要包括两个方面：遮挡物的类型和位置，以及对光伏板的遮挡范围和时长进行评估。
首先，我们需要了解一些常见的遮挡物类型。
常见的遮挡物包括楼房、树木、山体、电线杆等。
楼房和树木通常是光伏板遮挡的主要因素，因为它们的高度较高，会对太阳光的照射产生较大的阻挡。
山体、电线杆等遮挡物一般产生的阴影较小，对光伏板的遮挡影响较小。
其次，我们需要了解光伏板的位置和遮挡物的位置。
在太阳能系统设计中，我们通常将光伏板称为“阵列”，阵列的位置是整个系统的中心，也是光伏板所在的位置。
假设阵列的位置为P，阵列面的方位角为A，阵列面的俯仰角为B。
遮挡物的位置通常由其距离光伏板阵列的距离和与光伏板的方位角和仰角有关。
然后，我们可以通过遮挡计算来确定遮挡物对光伏板的影响。
遮挡计算可以通过简单的几何学原理来进行。
首先，我们需要确定光伏板阵列的投影面积，即光伏板阵列面积在地面上的投影。
这可以通过光伏板的尺寸和面向与地面夹角来计算。
然后，我们需要确定遮挡物在光伏板阵列投影面上的投影面积。
这需要考虑遮挡物的高度、距离以及太阳在阵列上的位置。
最后，我们可以将遮挡物的投影面积与阵列的投影面积进行比较，从而确定遮挡物对光伏板的遮挡效果。
需要注意的是，遮挡计算通常是在特定的日期和时间进行的，因为太阳的位置和角度会随时间和季节的变化而变化。
因此，我们可以选择夏季或冬季的最少遮挡日进行计算，以确保系统在不同季节的工作效率。
最后，遮挡计算的结果可以用于优化光伏板的布局和安装位置，以免遭受无法避免的阴影。
例如，当我们发现某些位置容易受到遮挡时，我们可以考虑更换光伏板的位置，或调整面向和俯仰角，以减少阴影的影响。
此外，我们还可以考虑使用具有阴影容忍度较高的光伏板设计，以使整个系统对遮挡更具容忍度。

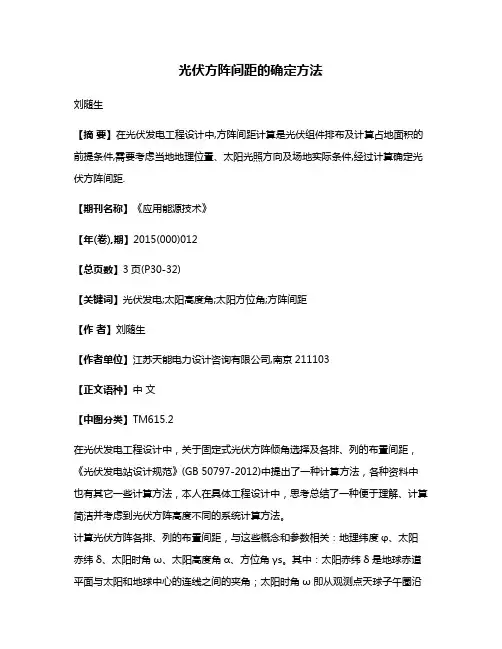

光伏方阵间距的确定方法刘随生【摘要】在光伏发电工程设计中,方阵间距计算是光伏组件排布及计算占地面积的前提条件,需要考虑当地地理位置、太阳光照方向及场地实际条件,经过计算确定光伏方阵间距.【期刊名称】《应用能源技术》【年(卷),期】2015(000)012【总页数】3页(P30-32)【关键词】光伏发电;太阳高度角;太阳方位角;方阵间距【作者】刘随生【作者单位】江苏天能电力设计咨询有限公司,南京211103【正文语种】中文【中图分类】TM615.2在光伏发电工程设计中，关于固定式光伏方阵倾角选择及各排、列的布置间距，《光伏发电站设计规范》(GB 50797-2012)中提出了一种计算方法，各种资料中也有其它一些计算方法，本人在具体工程设计中，思考总结了一种便于理解、计算简洁并考虑到光伏方阵高度不同的系统计算方法。
计算光伏方阵各排、列的布置间距，与这些概念和参数相关：地理纬度φ、太阳赤纬δ、太阳时角ω、太阳高度角α、方位角γs。
其中：太阳赤纬δ是地球赤道平面与太阳和地球中心的连线之间的夹角；太阳时角ω即从观测点天球子午圈沿天赤道量至太阳所在时圈的角距离，地球自转一周360°，对应的时间为24 h，即每小时相应的时角为15°，正午为0°，上午为负，下午为正；太阳高度角α是我们观察太阳时的仰角,也就是太阳光线与观测点水平面之间的夹角；太阳方位角γs 是太阳至地面上某给定地点的连线在地面上的投影与南(当地子午线)之间的夹角，方位角正南为0°，偏东为负值，偏西为正值，它代表太阳光线的水平投影偏离正南的角度。
太阳方位角与高度角的关系如图1所示。
太阳高度角计算公式为：按《光伏发电站设计规范》(GB 50797-2012)规定，冬至日9:00至15:00光伏阵列不应发生遮挡。
对于北半球而言，冬至日太阳直射南回归线，δ=-23 °26′；9:00时ω=-45°，15:00时ω=45°。
四种屋面坡度的光伏系统方阵间距计算方法分布式光伏电站主要是屋顶光伏电站，建筑屋顶的结构、平面存在多样化，基本可以分为混凝土屋面和彩钢瓦屋面，陶瓷瓦屋面，很少的一部分其他类型屋面。
由于建筑环境的复杂化和屋面的多样化，在屋顶上建设光伏电站，方阵的设计考虑因素较多，本文针对部分屋面环境、方阵类型总结设计方法。
建筑物上的光伏电站由于建筑的多样性，光伏电站的设计也存在多样化设计。
与建筑结合的光伏电站不仅要考虑光伏本身的发电特性，也要考虑电站建设后建筑的美观性。
针对屋顶上的光伏电站，BAPV，前后排阵列间距设计应根据屋面的方位角、坡度情况进行针对性设计。
太阳位置太阳的位置在地平坐标系中，通常由太阳高度角、方位角表示，如图1北京市的太阳轨迹图由太阳高度角、方位角、日期确定。
计算方法如下：冬至日真太阳时9：00或15：00时（本文时间均指当地真太阳时）太阳高度角和方位角是计算光伏阵列间距的基础数据。
冬至日太阳在南回归线，δ为-23.45°，09：00时的ω为-45°（下午为正），此时的太阳高度角和太阳方位角可有下式表示：由太阳的方位角、高度角和建筑物高度可以确定影子的长度。
假设一根细棒高度为单位高度，将影子分为南北和东西两个分量，即得出影子南北方向和东西方向的阴影系数。
混凝土平整屋面光伏阵列间距设计《光伏发电站设计规范》中给出平整场地光伏阵列不被遮挡的阵列中心间距计算公式：平铺屋面光伏阵列间距当彩钢瓦屋面、陶瓷瓦屋面的光伏组件采用沿屋面自然坡度平铺的安装方式，前后排组件不存在阴影遮挡，因此无需考虑阴影遮挡问题，可适当设置500-600mm宽的检修通道方便维护。
南北坡屋面光伏阵列间距类型一：当建筑坐北朝南，屋脊为正东西走向，建筑的方位角为0°。
屋顶的坡面由屋脊向南、向北均匀降低，且东西向为同一等高线，常见于坐北朝南的民用建筑或厂房的屋面。
建筑屋面坡度系数i为屋面最低与最高点的高度差（相对于水平面）与最低点、最高点之间水平距离之比。
【干货】光伏阵列间距计算原则光伏电站技术讨论导语：光伏电站技术讨论根据（光伏发电站设计规范）(GB50797-2021)，光伏阵列间距的计算以“保证光伏阵列冬至日日照时长6小时/天〞为目的。
(即保证冬至日6个小时日照，下文中：保证冬至日光伏阵列的日照时长简称为：日照时长)。
光伏电站技术讨论根据（光伏发电站设计规范）(GB50797-2021)，光伏阵列间距的计算以“保证光伏阵列冬至日日照时长6小时/天〞为目的。
(即保证冬至日6个小时日照，下文中：保证冬至日光伏阵列的日照时长简称为：日照时长)。
目前国内不同纬度建设的地面光伏电站，均根据该规范完成光伏阵列间距的计算，未考虑因纬度、日照时长的不同，光伏阵列距离变化所引起的辐射量及发电量折减；同时也未考虑该变化引起光伏电站占地面积、投资的差异。
本文将针对上述情况进行研究，并分析由此引起的发电量损失和投资变化之间的关系，提出不同纬度光伏电站建议采用的日照时长。
根据经典公式进行计算间距，下式：本文首先根据上式推算不同日照时长条件下全年逐天光伏阵列被遮挡的时段，可计算出全年逐天水平地面接受的辐射量。
进而得出光伏阵列倾斜面全年可利用辐射量率(即：可发电量率)。
同时，根据上式可得上述约束条件下的光伏阵列间距，进而得到光伏电站单位MWp占地面积。
因占地面积的变化将引起光伏电站部分材料投资变化(例如：电缆投资)、土地费用变化等。
为简化投资变化的计算，光伏电站造价取值原则如下：1)电站除因占地引起的设备、材料投资变化外，其它投资不变；2)光伏组件单价取4.5元/Wp、逆变器单价取0.5元/Wp。
其它材料价格均参考电力定额价格；3)不考虑因地形变化引起的投资变动；4)土地征占根据有偿、无偿两种方式分别计算，土地价格取0.5万元/亩。
-23.5度45度33.55度1640毫米2行30度600毫米
4834.079毫米太阳能电池方阵间距：冬至日太阳赤纬角：上午9:00太阳时角：当地纬度：单片组件高度：组件安装倾角说明：
1：当光伏电站功率较大时，需要前后排布置太阳能电池方阵，一般确定原则为冬至日当天早9:00至下午3:00太阳能电池方阵不应被遮挡。
2：本小工具根据理论计算固定光伏方阵保证前后排不遮挡所需的最小间距。
3：适用地点为北半球(冬至日太阳赤纬角、上午9:00太阳时角为默认值，无需更改)。
参数输入
计算结果
组件行数：组件前缘距地面高度：。
