中考物理电路中的串联与并联电路是电流在导体中流动形成的一种电子运输系统。
在中考物理考试中，电路的串联与并联是重要的概念。
本文将详细介绍串联与并联的概念、特点及其在实际应用中的意义。
同时，通过实例和图表来说明串联与并联在电路中的作用。
一、串联电路所谓串联电路，是指电流在电路元件中依次穿过各个元件，在元件之间呈现连续相同的电流。
串联电路可以简化为电流只有一个路径流动的电路。
1. 串联电路的特点串联电路有以下特点：（1）电流相同：串联电路中，电流通过每个元件时是相同的，因为电流只有一个路径流动。
（2）电压分配：串联电路中，总电压等于各个元件电压之和，电压按照元件阻值的比例分配。
2. 串联电路的应用串联电路在日常生活和工程中有广泛应用，例如：（1）串联电阻：在电路中通过串联电阻可以实现电阻的累加效果，用于调节电路的电阻值。
（2）串联电池：在需要大电流时，可以通过串联多个电池来提供所需电流。
（3）串联灯泡：串联灯泡时，电流依次通过每个灯泡，如果一个灯泡坏了，其他灯泡仍能正常发光。
二、并联电路所谓并联电路，是指电流在电路元件中分成若干路径流动的电路。
并联电路可以简化为电压只有一个路径的电路。
1. 并联电路的特点并联电路有以下特点：（1）电压相同：并联电路中，每个元件的电压是相同的，因为电压只有一个路径。
（2）电流分配：并联电路中，总电流等于各个元件电流之和，电流按照元件阻值的倒数的比例分配。
2. 并联电路的应用并联电路也有广泛的应用，例如：（1）并联电阻：在需要调节电路的总电阻值时，可以通过并联电阻来实现。
（2）并联电容器：并联电容器能够增加储存电荷的总量，用于电路的能量储存。
（3）并联发光二极管(LED)：并联多个LED可以提高亮度和灯光的稳定性。
三、串联与并联的比较串联与并联电路在电路设计和应用中有各自的特点和适用场景。
下面是串联与并联的比较：（1）电流与电压关系：串联电路中电流相同，电压分配；并联电路中电压相同，电流分配。
初三物理串联和并联一、串联和并联的定义串联和并联是电路的基本连接方式，它们的主要区别在于元件之间的连接方式。
在串联电路中，所有元件逐个顺次连接；而在并联电路中，所有元件并列地连接到电路的两端。
二、串联和并联的电路图表示在电路图中，串联和并联电路的表示方法也有所不同。
串联电路中的元件用一条垂直线连接，而并联电路中的元件用水平线连接。
例如，两个电阻串联时，它们在电路图中的表示方法是一条垂直线连接两个电阻，而两个电阻并联时，它们在电路图中的表示方法是一条水平线连接两个电阻。
三、串联和并联的电流特点在串联电路中，电流的大小是相同的，即流经每个元件的电流都相等。
而在并联电路中，每个支路的电流是独立的，即每个支路上的电流可以不同。
四、串联和并联的电压特点在串联电路中，如果所有元件的电阻值都相同，那么各元件两端的电压相等。
而在并联电路中，每个支路两端的电压相等。
五、串联和并联的电阻特点在串联电路中，总电阻等于各个元件的电阻之和。
而在并联电路中，总电阻的倒数等于各个支路电阻的倒数之和。
六、串联和并联的电功率特点在串联电路中，电功率的计算方法是：P=I²R=I²(R1+R2+...)。
在并联电路中，电功率的计算方法是：P=U²/R=U²/(R1+R2+...)七、串联和并联的电路元件作用在串联电路中，电阻可以限制电流的大小，而电压表可以测量元件两端的电压。
在并联电路中，电阻可以增加电流的灵活性，而电流表可以测量通过支路的电流。
八、串联和并联的电路故障分析串联和并联电路的故障分析方法有所不同。
在串联电路中，如果某个元件出现故障，整个电路将无法正常工作。
而在并联电路中，即使某个支路出现故障，其他支路仍可正常工作。
因此，在进行故障分析时，需要根据电路的特点进行逐一排查。
九、串联和并联的实际应用举例串联和并联电路在实际中的应用广泛。
例如，家庭中的灯泡通常是并联的，这样可以让每个灯泡都能得到相同的电流供应。
初中物理串联电路与并联电路知识点总结初中物理串联电路与并联电路知识点1、串联电路：把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径; ②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作; ③只需一个开关就能控制整个电路。
串联电路的特点：1、串联电路中电流处处相等。
I=I1=I2 2、串联电路中的总电阻等于各电阻之和。
R=R1+R2 3、串联电路中的总电压等于各电阻两端电压之和。
U=U1+U2 4、串联电路中各电阻两端的电压之比等于电阻之比。
U/R=U1/R1=U2/R2 5、串联电路中各电阻的功率之比等于电阻之比。
P/R=P1/R1=P2/R2电流在分支前和合并后所经过的路径叫做干路;分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的`路径，有干路、支路之分; ②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路; ③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
1、把电路中的元件并列地接到电路中的两点间。
即若干二端电路元件共同跨接在一对节点之间的连接方式。
这样连成的总体称为并联组合。
其特点是：①组合中的元件具有相同的电压;②流入组合端点的电流等于流过几个元件的电流之和;③线性时不变电阻元件并联时，并联组合等效于一个电阻元件，其电导等于各并联电阻的电导之和，称为并联组合的等效电导，其倒数称为等效电阻;④几个初始条件为零的线性时不变电容元件并联时的'等效电容为;⑤几个初始条件为零的线性时不变电感元件并联时的等效电为;⑥正弦稳态下，几个复数导纳的并联组合的等效导纳为，式中Yk是并联组合中第k个导纳。
并联电路电阻大小的计算公式为1/R=1/R1+1/R2+1/R3+…… (R1、R2、R3……表示各支路电阻大小);若只有两个电阻并联，则有计算公式:R=R1XR2/R1+R2(此公式只能用于两个电阻并联，多个电阻并联只能用上一个公式)。
串、并联电路中电流、电压、电阻的规律电阻的并联：并联电路总电阻的倒数等于各并联电阻的倒数之和。
(1)把n个导体并联起来，相当于增加了导体的横截面积，其总电阻比每一个导体的电阻都要小。
(2)由可推出(3)由可推出，n个阻值均为R0的电阻并联，其总电阻为。
并联电路中总电流等于各支路中电流之和。
并联电路中各支路两端的电压都相等。
并联电路总电阻的倒数等于各支路电阻倒数之和。
并联电路中，流过各支路的电流与其电阻成反比。
并联是元件之间的一种连接方式，其特点是将2个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式。
通常是用来指电路中电子元件的连接方式，即并联电路。
串联和并联是电路连接两种最基本的形式，它们之间有一定的区别。
要判断电路中各元件之间是串联还是并联，就必须抓住它们的基本特征，具体方法是：用电器连接法：分析电路中用电器的连接方法，逐个顺次连接的是串联;并列在电路两点之间的是并联。
电流流向法：当电流从电源正极流出，依次流过每个元件的则是串联;当在某处分开流过两个支路，最后又合到一起，则表明该电路为并联。
去除元件法：任意拿掉一个用电器，看其他用电器是否正常工作，如果所有用电器都被拿掉过，而且其他用电器都可以继续工作，那么这几个用电器的连接关系是并联;否则为串联。
用笔画线代替导线，能用一根导线将所有用电器连起来即为串联，不能则为并联。
并联电路中的电流分配特点：在并联电路中，导体中的电流跟导体的电阻成反比即。
如图所示，在并联电路中，根据欧姆定律，可得：通过电阻R1的电流，通过电阻R2的电流I2 =，因此，即，该式表明并联电路中的电流分配特点。
串、并联电路中电流、电压、电阻的规律：联，则）。
九年级物理串联并联知识点在九年级物理学中，串联和并联是电路中常见且重要的概念。
了解串联和并联的原理和特点对于理解电路的工作原理至关重要。
本文将详细介绍九年级物理中有关串联和并联的知识点。
一、串联电路串联电路是指将元件连成一串的电路。
在串联电路中，电流只能沿一个路径流动。
以下是串联电路的特点和性质：1.1 电流相同在串联电路中，电流大小相同，因为电流只有一个路径可以流动，所以经过每个元件的电流大小一致。
1.2 电压相加在串联电路中，电压是元件电压的代数和。
换句话说，将每个元件的电压相加即可得到串联电路的总电压。
1.3 电阻相加在串联电路中，电阻是元件电阻的代数和。
将每个元件的电阻相加即可得到串联电路的总电阻。
二、并联电路并联电路是指将元件并排连接的电路。
在并联电路中，电流分为不同的路径流动。
以下是并联电路的特点和性质：2.1 电流分流在并联电路中，电流会分成不同的路径，分别经过各个元件。
每个元件所承受的电流大小取决于元件本身的电阻大小。
2.2 电压相同在并联电路中，各个元件之间的电压相同。
这是因为在并联电路中，每个元件的两个端点连接在一起，所以它们之间的电势差相等。
2.3 电阻求倒数的代数和的倒数等于总电阻在并联电路中，各个元件的电阻之间会进行求倒数的运算。
将各个元件的电阻倒数相加，再取倒数即可得到并联电路的总电阻。
三、串联和并联的应用串联和并联电路在实际生活中有着广泛的应用。
以下是一些应用场景的示例：3.1 灯泡串联在一个房间内，灯泡经常被串联连接。
这意味着将多个灯泡连接在同一个电路中，每个灯泡依次连接。
当其中任何一个灯泡熄灭时，其他灯泡仍然可以正常工作。
3.2 电池并联并联连接电池可以增加电流的容量。
当一个电池电量耗尽时，其他电池仍然可以继续供电，从而延长电池组的使用寿命。
3.3 并联双喇叭一辆汽车通常会安装两个车喇叭，并且它们是并联连接的。
这样可以增加喇叭的音量和声音的传播范围。
四、总结串联和并联是九年级物理中重要的知识点。

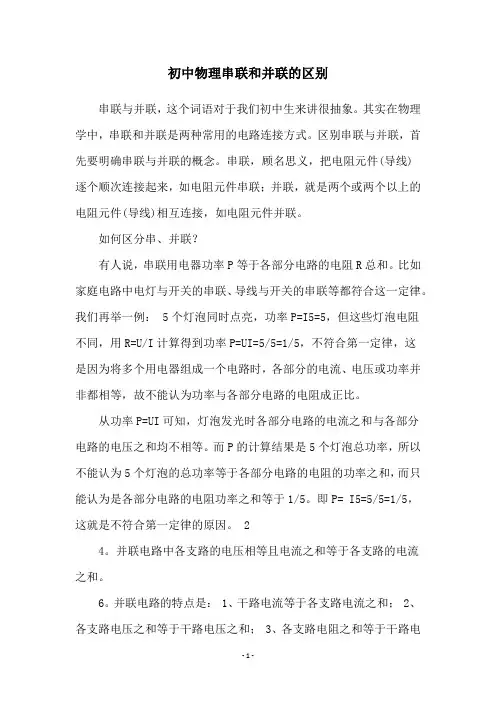

初中物理串联和并联的区别串联与并联，这个词语对于我们初中生来讲很抽象。
其实在物理学中，串联和并联是两种常用的电路连接方式。
区别串联与并联，首先要明确串联与并联的概念。
串联，顾名思义，把电阻元件(导线)逐个顺次连接起来，如电阻元件串联；并联，就是两个或两个以上的电阻元件(导线)相互连接，如电阻元件并联。
如何区分串、并联？有人说，串联用电器功率P等于各部分电路的电阻R总和。
比如家庭电路中电灯与开关的串联、导线与开关的串联等都符合这一定律。
我们再举一例： 5个灯泡同时点亮，功率P=I5=5，但这些灯泡电阻不同，用R=U/I计算得到功率P=UI=5/5=1/5，不符合第一定律，这是因为将多个用电器组成一个电路时，各部分的电流、电压或功率并非都相等，故不能认为功率与各部分电路的电阻成正比。
从功率P=UI可知，灯泡发光时各部分电路的电流之和与各部分电路的电压之和均不相等。
而P的计算结果是5个灯泡总功率，所以不能认为5个灯泡的总功率等于各部分电路的电阻的功率之和，而只能认为是各部分电路的电阻功率之和等于1/5。
即P= I5=5/5=1/5，这就是不符合第一定律的原因。
24。
并联电路中各支路的电压相等且电流之和等于各支路的电流之和。
6。
并联电路的特点是： 1、干路电流等于各支路电流之和； 2、各支路电压之和等于干路电压之和； 3、各支路电阻之和等于干路电阻之和； 4、干路电功率等于各支路电功率之和。
串联电路中各用电器相互影响，电压电流不能相等，电阻也不能相等，但各用电器的电功率与各自的电阻无关，它们各自所消耗的功率均等于电源的功率。
7。
串联电路的特点是： 1、支路电流等于干路电流之和； 2、各支路电压相等； 3、各支路电阻相等； 4、干路电功率等于各支路电功率之和。
2、电阻串联和并联的判断方法(需要用公式)：串联：公式： P=UI总，则由P=I可知总电流与各分电流相等。
并联：公式：P=I2总，则由P=I可知各分电流之和等于总电流。
物理串联和并联知识点初三写一篇文章引言在物理学中，串联和并联是基本的电路连接方式。
了解串联和并联的知识点可以帮助我们更好地理解电路的工作原理和应用。
本文将介绍初三学生需要了解的物理串联和并联知识点。
串联连接串联连接是指将电器或电子元件依次连接在一起，电流只能顺序通过每个元件。
当我们将电器或电子元件串联连接时，它们共享相同的电流，但电压会在每个元件上分配。
例如，我们将三个电阻器（R1，R2和R3）串联连接。
电流会从电源的正极流入R1，然后从R1流入R2，最后从R2流入R3，最终回到电源的负极。
在串联连接中，总电阻等于串联电阻的和（R_total = R1 + R2 + R3），而总电压等于每个元件上的电压之和。
串联连接在电路中常用于限制电流流动或为电路提供特定的电阻。
并联连接并联连接是指将电器或电子元件同时连接到电源的两个端子上。
当我们将电器或电子元件并联连接时，它们共享相同的电压，但电流会在每个元件上分配。
例如，我们将三个电阻器（R1，R2和R3）并联连接。
电流会同时通过R1，R2和R3，最终回到电源的另一个端子。
在并联连接中，总电阻的倒数等于并联电阻的倒数之和的倒数（1/R_total = 1/R1 + 1/R2 + 1/R3），而总电流等于每个元件上的电流之和。
并联连接在电路中常用于提供更大的电流或为电路提供特定的电导。
串联和并联的比较串联连接和并联连接在电路中有不同的应用。
下面是一些串联和并联的比较：1.电阻：串联连接的总电阻等于串联电阻的和，而并联连接的总电阻的倒数等于并联电阻的倒数之和的倒数。
2.电流：串联连接的电流在每个元件上相同，而并联连接的电流会在每个元件上分配。
3.电压：串联连接的电压会在每个元件上分配，而并联连接的电压在每个元件上相同。
根据电路的需求和设计要求，我们可以选择串联连接或并联连接。
应用示例串联和并联连接在现实生活中有许多应用。
以下是几个示例：1.家庭电路：家庭电路中的电灯通常是并联连接的，这样当其中一个电灯熄灭时，其他电灯仍然可以正常工作。
【考点精讲】1. 电阻的串联（1）串联电路的特点串联电路的总电阻，等于各串联电阻之和。
即R。
①总电阻比任何一个分电阻都大；②串联电阻的个数增加，总电阻也增大；③几个阻值相同的电阻（设每个阻值为R0）串联后的总电阻nRR ；④串联的电阻中，某个分电阻增大，总电阻也一定增大。
（2）串联电路的分压作用在串联电路中，由于电流处处相等，根据欧姆定律，也可以把串联电路的电流关系写成：，变形可得。
可以理解为串联电路中，各个电阻分得的电压与各电阻的阻值成正比。
2. 电阻的并联（1）并联电路的特点并联电路的总电阻的倒数等于各并联电阻的倒数之和，用公式可表示为：。
①总电阻比任何一个分电阻都小；②并联电阻的个数增加，总电阻减小；③并联的电阻中，某个分电阻增大，总电阻也一定增大。
（2）关于并联电路的几个特殊结论①两个电阻并联后的总电阻；②几个阻值相同的电阻（设每个阻值为R）并联后的总电阻；③并联电路中，电流的分配和电阻成反比：。
【典例精析】例题1如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1的电流为I1，通过R2的电流为I2，电路总电流为I。
则下列关系正确的是（）A. I1：I2＝4：1 B. I1：I＝1：5C. I：I2＝5：1 D. I1：I＝4：5思路导航：此电路为并联电路，为等压分流电路，电流的分配和电阻成反比。
因为R1的阻值是R2的4倍，即R1：R2＝4：1，所以I1：I2＝1：4，所以可排除A选项；利用赋值法，设I1＝1，I2＝4，则I＝5，所以I1：I＝1：5，B选项正确，D选项错误；I：I1＝5：1，C选项错误。
答案：B例题2如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端。
已知R1＝10Ω，R2＝20Ω，电压表示数为2.5V，则AB两端的电压U＝_______V。
思路导航：电阻R1和R2串联接在AB两端，根据“串联电路中各电阻分得的电压跟它的阻值成正比”，即U1U2＝R1R2得，U2＝R2R1U1＝20Ω10Ω×2.5V＝5V，则AB两端的总电压U ＝U 1+U 2＝2.5V+5V ＝7.5V 。
初中物理电路中的串联和并联解析电路是物理学中非常重要的一个概念，它通常由电源、导线和电器元件组成。
而在电路中，串联和并联是两种常见的连接方式。
本文将详细解析初中物理电路中的串联和并联概念及其特点。
一、串联电路串联电路是指电器元件按照依次相连的方式连接在一起，电流只能沿着一条路径流动。
在串联电路中，电流大小相等，总电压等于各电器元件电压之和。
例如一个简单的串联电路中包含了电源、电阻1和电阻2，电流从电源正极流入电阻1，再从电阻1流入电阻2，最后从电阻2流回电源负极。
这时，电流在电阻1和电阻2中的大小相等，总电压等于电阻1的电压与电阻2的电压之和。
串联电路的特点是：电流在各元件中大小相等，总电压等于各元件电压之和。
二、并联电路并联电路是指电器元件按照并行的方式连接在一起，电流可以分成多条路径流动。
在并联电路中，各路径上的电流之和等于总电流，电压相等。
例如一个简单的并联电路中包含了电源、电阻1和电阻2，电流从电源正极分成两条路径，分别通过电阻1和电阻2，最后再汇合流回电源负极。
这时，总电流等于电阻1中的电流与电阻2中的电流之和，而各元件中的电压相等。
并联电路的特点是：各路径上的电流之和等于总电流，元件电压相等。
三、串联和并联的比较1. 串联电路的总电压等于各元件电压之和，而并联电路的元件电压相等；2. 串联电路中电流在各元件中大小相等，而并联电路中总电流等于各路径上的电流之和；3. 串联电路的总电阻等于各电阻之和，而并联电路的总电阻由各电阻的倒数之和求得。
四、串联和并联的应用串联和并联在实际应用中都有重要的作用。
在电路中，串联电路可以用于控制电流大小，例如使用电阻来控制LED的亮度。
而并联电路可以用于分流和分压，例如使用电阻分压器来降低电压。
此外，串联和并联还在家庭电路、电子设备和电路板设计等方面得到广泛应用。
熟练掌握串联和并联的概念和特点，有助于理解和解决实际问题。
总结：初中物理电路中的串联和并联是电路中常见的两种连接方式。
