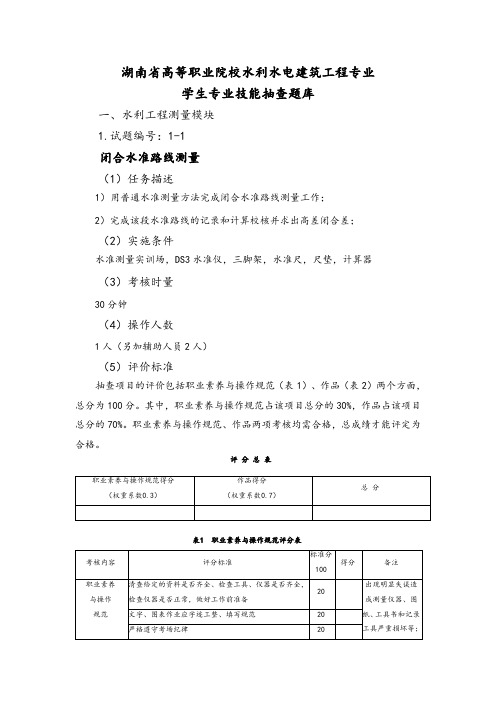

湖南省高等职业院校水利水电建筑工程专业
学生专业技能抽查题库
一、水利工程测量模块
1.试题编号:1-1
闭合水准路线测量
(1)任务描述
2)完成该段水准路线的记录和计算校核并求出高差闭合差;
(2)实施条件
(3)考核时量
30分钟
(4)操作人数
1人(另加辅助人员2人)
(5)评价标准
评分总表
2.试题编号:1-2 四等水准测量
(1)任务描述
(2)实施条件
(3)考核时量
45分钟
(4)操作人数
1人(另加辅助人员2人)
(5)评价标准
评分总表
1) 测量AB两点间的路线长约150m ,中间设1 个转点共设站2 次。
3.试题编号:1-3
(1)任务描述
(2)实施条件
(3)考核时量
45分钟
(4)操作人数
1人(另加辅助人员1人)
(5)评价标准
评分总表
现场任意标定三点为M 、N 、P ,在M 点设站后视N 点,测出P 点的三维坐标。已知M (,, ),N (, ),测量时要输入以上已知量及仪器高和棱镜高。
4.试题编号:1-4
全站仪放样三维坐标点
(1)任务描述
(2)实施条件
(3)考核时量
45分钟
(4)操作人数
1人(另加辅助人员1人)
(5)评价标准
评分总表
现场任意标定两点为O 、 B ,在O 点设站后视 B 点,放样出P 点平面位置及填挖高度。已知点O (,, ), B ( , ),点P (,,),放样时要输入以上已知量及仪器高和棱镜高。
5.试题编号:1-5
全站仪闭合导线测量
(1)任务描述
使用全站仪通过测距、测角方法施测闭合导线,并采用近似平差方法计算各待定点坐标。
(2)实施条件
(3)考核时量
4小时
(4)操作人数
3人
(5)评价标准
评分总表
如图1所示,B 点坐标以及AB 边的方位角已知,由现场确定, P 1、P 2、P 3、P 4为待定点。B- P 1-P 2-P 3-P 4- B 组成一条闭合导线。要求使用全站仪通过测距、测角方法施测该导线,并采用近似平差方法计算各待定点坐标。水平角观测采用方向法,观测数据记于表1中。水平距离观测数据记于表2中。坐标计算在表3中进行。
B 点的坐标:X B =____________m
Y B =____________m
AB 边的方位角:αAB =____________
要求:1、观测要求:①水平角观测一测回;②距离测量往测一测回(4次读数),测站读记温度、气压并输入全站仪,直接读记平距; ③不允许用三联角法观测。
2、取位规定:①温度计读数至0.2°C ,气压计读数取至1hPb 或1mmHg ;②角度取至“秒”;③距离取至mm ;④坐标取至mm 。
3、限差规定:①对中误差≤3mm ,水准管气泡偏差﹤1格;②水平角观测:半测回角值之差≤36″;③距离测量:一测回读数差≤5mm 。
4、精度要求:①导线内角和闭合差≤±40″n ;②导线全长闭合差≤1/3000。
水平角观测记录表 表1
距离(平距)测量记录表表2
6.试题编号:1-6
全站仪建筑物轴线交点放样
(1)任务描述
已知控制点的坐标和方位角,根据图纸计算出建筑物轴线点的坐标,放样建筑物的轴线点,并检核放样精度。
(2)实施条件
(3)考核时量
3小时
(4)操作人数
3人
(5)评价标准
评分总表
控制点A 和建筑物轴线点1、2的坐标以及AB 边的方位角已知。如图2所示,要求:
1、根据图纸,计算出3、4点坐标;
2、A 点设站、B 点定向,用全站仪精测法测设出1、2、
3、4各点; 3、用钢尺检核12、23、3
4、41边以及对角线13和24的水平距离。
图2 全站仪建筑物轴线交点放样示意图(图中单位:米)
已知数据:
A 点的坐标:X A =____________m ,Y A =____________m A
B 边的方位角:αAB =____________
1点的坐标:X 1 =____________m ,Y 1 =____________m
2点的坐标:X 2 =____________m,
Y 2 =____________m
要求:1、观测要求:①正确安置仪器,放样前读记温度、气压并输入仪器进行距离改正。②盘左一个盘位放样点位。
2、取位规定:①温度计读数0.2°C ,气压计读数取至1hPb 或1mmHg ;②角度取至“秒”;③距离取至mm ;④坐标取至mm 。
坐标计算表 表4
水平距离检核表 表5
7.试题编号:1-7
全站仪数字测图
(1)任务描述
标准篮球场,全站仪,三脚架,棱镜,对中杆,计算机,测图软件CASS,白纸,绘图板
(3)考核时量
4小时
(4)操作人数
3人
(5)评价标准
评分总表
控制点数据现场提供:
测站点的坐标:X A =____________m
Y A =____________m
H A =____________m
后视点的坐标:X B =____________m
要求:
1、工作内容:①仪器安置;②创建文件;③建站;④测量碎部点坐标;⑤下传碎部点坐标;⑥格式转换;⑦展绘碎部点
2、观测要求:正确安置仪器,测量前读记温度、气压并输入仪器进行距离改正,并输入正确的仪器高和棱镜高。
3、限差要求:对中误差≤3mm,水准管气泡偏差﹤1格;
4、正确、规范地使用仪器;
5、记录及草图绘制应清晰;
6、考生应3人组成测量小组完成。
8.试题编号:1-8
断面图绘制
(1)任务描述
根据实测地形图绘制断面图。
(2)实施条件
(3)考核时量
1小时
(4)操作人数
