日产5000吨水泥熟料生产线工厂设计一.概述水泥熟料是水泥生产中的首要原料，通过熟料生产线进行制备。
本文将对日产5000吨水泥熟料生产线的工厂设计进行详细阐述。
二.工厂布置1.地理位置选择工厂宜选择不远离原材料矿山和市场的地理位置，方便原料采购和产品销售。
同时要考虑交通便利、基础设施完善的地区。
2.厂区规划与布局厂区面积应根据生产线产能和相关设施需求进行规划，包括原料库、熟料库、办公楼、车间、仓库和生活区等。
同时要保持厂区的整体美观和环境友好。
三.生产线布局1.原料准备原材料主要包括石灰石、粘土和铁矿石等。
应设立原料破碎机、研磨机和混合机等设备，对原料进行粉碎和混合。
2.系统炉系统炉用于将原料煅烧成熟料。
炉体应设有进料口、燃烧器和炉膛等，炉体内部应使用耐火材料进行衬里。
3.熟料研磨熟料研磨是将熟料研磨成细度适宜的水泥粉末，以供后续水泥生产。
应设置球磨机和分选机等设备，对熟料进行研磨和分选。
4.储存和包装熟料的储存主要采用倒垛式储存方式，以最大限度地节省厂区空间。
包装方面应设置自动包装机和输送带等设备，方便产品的包装和运输。
四.设备选择1.原料处理设备原料处理设备主要包括原料破碎机、研磨机和混合机等。
应选择性能稳定、能效高的设备，以提高生产效率和降低能源消耗。
2.熟料生产设备熟料生产设备主要包括系统炉和辅助设备。
系统炉应选择经过严格检验合格的设备，确保煅烧过程的稳定和高效。
3.熟料研磨设备熟料研磨设备主要包括球磨机和分选机等。
应选择具有高效、节能、耐磨等特点的设备，以提高水泥研磨效率和产品质量。
五.环保措施1.废气处理熟料生产过程中会产生大量的废气，应设置除尘设备进行废气处理，减少二氧化硫和氮氧化物等有害物质的排放。
2.废水处理废水处理应采用生物处理和化学处理相结合的方式，使废水能够达到排放标准，减少对环境的影响。
3.噪音防治工厂应根据国家规定设置噪音防护设备，减少噪音对周边居民的干扰。
六.安全生产措施工厂应建立完善的安全生产管理制度，设立消防设备和安全警示标志等，确保员工和设备的安全。
某水泥生产线施工组织设计方案一、项目背景某水泥生产线是一项重要的基础建设项目，旨在满足当地市场对水泥产品的需求。
为了保证工程的顺利进行，本文将介绍某水泥生产线施工组织设计方案，包括工程组织架构、施工过程管理、安全管理和质量控制等方面的内容。
二、工程组织架构为了确保施工的高效和有效，某水泥生产线施工项目的组织结构如下：1. 项目经理项目经理是整个项目的领导者，负责对施工项目进行全面的计划、组织和控制。
项目经理将协调与承包商、监理单位和相关部门的沟通与协调，确保项目进度和质量的达到预期目标。
2. 工程总监工程总监负责对施工过程中的技术和管理进行全面监督和指导。
工程总监将负责编制施工方案、监督施工进度和质量，同时协助项目经理完成各项工作。
3. 施工单位施工单位是具体执行施工任务的主体，负责根据施工方案进行施工工作，并保证施工质量和进度的达到要求。
施工单位应派遣合适的技术人员和施工人员参与施工，并对他们进行培训和管理。
4. 监理单位监理单位负责对施工工程的质量、进度和安全进行监督和检查，并向项目经理和工程总监提供监理报告。
监理单位应定期检查施工过程，并及时发现和纠正施工中的问题。
三、施工过程管理某水泥生产线施工过程的管理是保证工程质量和进度的关键。
为了确保施工过程的顺利进行，需要实施以下管理措施：1. 施工计划制定与调整制定详细的施工计划，明确各个施工阶段的工作内容、时间和责任人。
根据实际情况，及时调整施工计划，确保工期的合理安排和任务的顺利完成。
2. 施工现场管理设置专门的施工现场管理部门，负责组织和协调施工过程中的各项工作。
施工现场管理人员应对施工现场进行巡视和监督，确保施工质量和安全。
3. 质量控制建立严格的质量控制体系，在施工过程中进行全面检查和测试，确保施工质量符合设计要求。
对于发现的质量问题，及时进行整改和返工，确保施工质量达到预期目标。
四、安全管理安全管理是某水泥生产线施工中非常重要的环节，为了确保施工过程中的安全性，需要实施以下措施：1. 安全培训对施工人员进行安全操作培训，提高其安全意识和技能，确保施工过程中的安全措施得到有效执行。

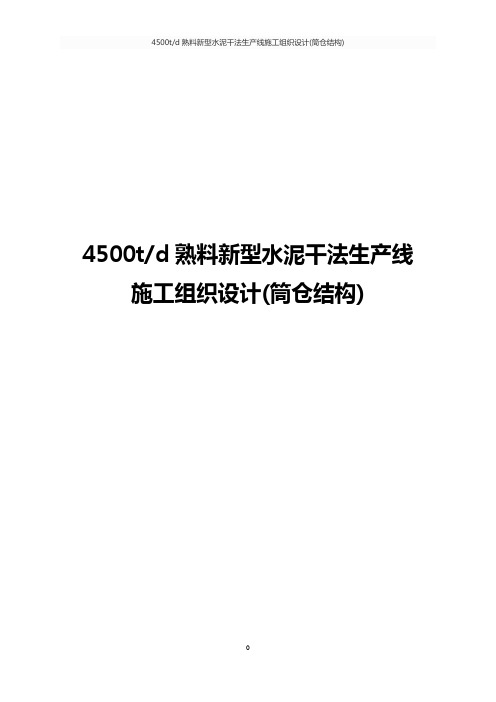

4500t/d熟料新型水泥干法生产线施工组织设计(筒仓结构)目录一、编制依据 (3)二、工程概况 (3)三、施工部署 (4)四、主要施工方法和和施工方案 (6)五、施工总进度计划 (33)六、资源控制计划 (33)七、施工准备工作计划 (33)八、施工总平面布置 (35)九、主要施工保证措施 (35)十、季节施工保证措施 (41)十一、工程质量保证措施 (47)十二、新技术推广应用 (53)十三、环境污染及噪音的控制措施 (54)十四、合同管理措施 (55)十五、成品、半成品保护措施 (56)十六、工程回访保修措施 (56)十七、技术经济指标 (57)十八、项目信息管理 (57)十九、项目环境因素及危险源的管理 (59)二十、分包管理 (61)二十一、相关支持性文件 (62)附图表：1、劳动力计划表2、拟投入本工程的施工机械设备表3、本工程所用的主要规范4、施工平面布置图5、施工进度计划表一、编制依据1.同煤水泥厂建设工程施工蓝图。
2.国家和省市现行建筑施工的有关法规、规程。
3.成功建设多项水泥厂的经验及相关工艺标准。
4.国家及地方颁布的现行建筑工程施工验收规范、规程、指令及技术标准。
二、工程概况1.工程建设项目概况：本工程为某有限公司4500t/d熟料新型水泥干法生产线，工业建筑群体工程，设计单位为***工业设计研究院设计。
建设地点位于某怀仁县赵庄与悟道村之间。
工程工期：本工程开工日期以开工报告为准，工期以合同规定的日期为准。
质量标准：所有单位工程竣工验收质量等级均为合格。
2.工程特点：2.1本工程为主要生产线部分，主要包括石灰石预均化库、原料调配及输送、原料粉磨/废气处理、生料均化库/生料入窑喂料系统、烧成窑尾、烧成窑中、烧成窑头、煤粉制备、熟料储存及输送/熟料汽车散装、水泥粉磨、水泥储存库、水泥包装及成品堆存、水泥汽车散装及中央化验室/中央控制室/办公楼等单位工程的土建和安装工程等。
包括以下几种结构形式：框架结构、筒仓结构、砖混结构等。
A标施

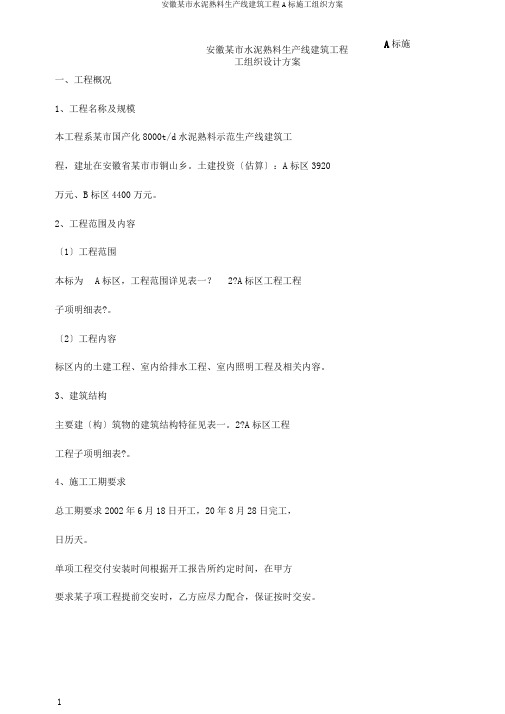

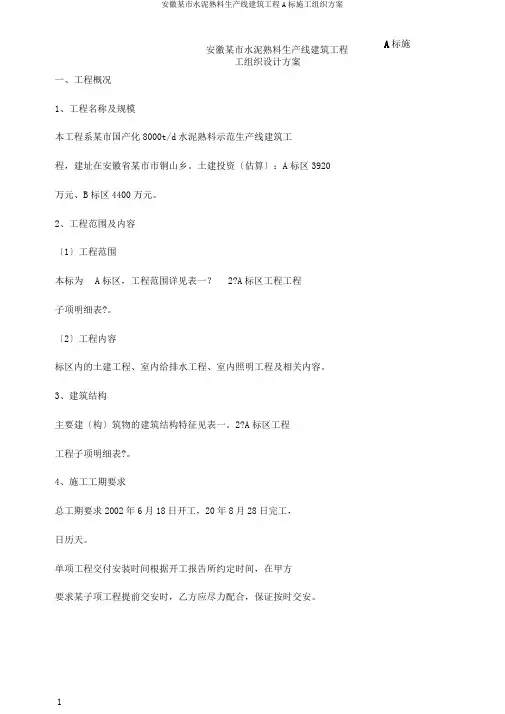

安徽某市水泥熟料生产线建筑工程
工组织设计方案
一、工程概况
1、工程名称及规模
本工程系某市国产化8000t/d水泥熟料示范生产线建筑工
程，建址在安徽省某市市铜山乡。
土建投资〔估算〕：A标区3920
万元、B标区4400万元。
2、工程范围及内容
〔1〕工程范围
本标为A标区，工程范围详见表一？2?A标区工程工程
子项明细表?。
〔2〕工程内容
标区内的土建工程、室内给排水工程、室内照明工程及相关内容。
3、建筑结构
主要建〔构〕筑物的建筑结构特征见表一。
2?A标区工程
工程子项明细表?。
4、施工工期要求
总工期要求2002年6月18日开工，20年8月28日完工，
日历天。
单项工程交付安装时间根据开工报告所约定时间，在甲方
要求某子项工程提前交安时，乙方应尽力配合，保证按时交安。
5、工程质量要求
要求单位工程合格率100%，生料均化库〔滑模〕到达优良
标准，其它工程必须到达合格标准。
6、平安及文明施工要求
平安：必须按国家公布的平安标准及要求进行施工，做好
龙门架、井字架、塔吊、施工用电及三宝、四口的平安防护工
作。
文明施工：在规定的施工场地内施工，不得随意占用厂内
的主干道。
施工的临时设施、各类加工场地及堆棚、仓库的用电、用水，要符合平安要求，要有管理制度。
土石方要及时回填，各类施工机具、材料堆放整齐，要设有平安及文明施工的标牌。

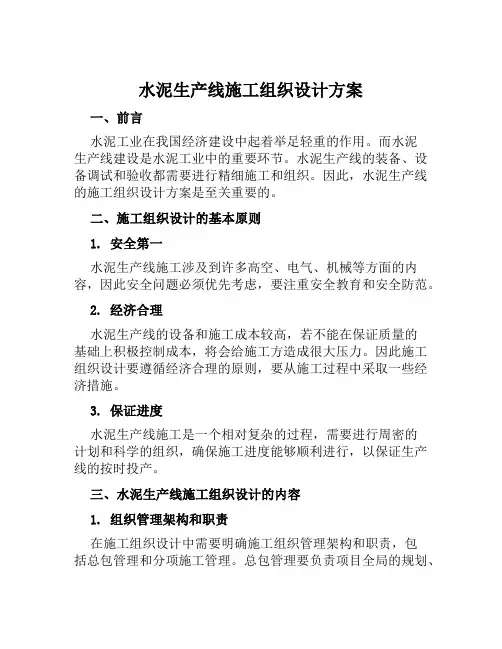

水泥生产线施工组织设计方案一、前言水泥工业在我国经济建设中起着举足轻重的作用。
而水泥生产线建设是水泥工业中的重要环节。
水泥生产线的装备、设备调试和验收都需要进行精细施工和组织。
因此，水泥生产线的施工组织设计方案是至关重要的。
二、施工组织设计的基本原则1. 安全第一水泥生产线施工涉及到许多高空、电气、机械等方面的内容，因此安全问题必须优先考虑，要注重安全教育和安全防范。
2. 经济合理水泥生产线的设备和施工成本较高，若不能在保证质量的基础上积极控制成本，将会给施工方造成很大压力。
因此施工组织设计要遵循经济合理的原则，要从施工过程中采取一些经济措施。
3. 保证进度水泥生产线施工是一个相对复杂的过程，需要进行周密的计划和科学的组织，确保施工进度能够顺利进行，以保证生产线的按时投产。
三、水泥生产线施工组织设计的内容1. 组织管理架构和职责在施工组织设计中需要明确施工组织管理架构和职责，包括总包管理和分项施工管理。
总包管理要负责项目全局的规划、组织、指挥、协调和控制；分项施工管理则需明确不同项目的负责人和监管人员，以建立明确的管理架构和职责。
2. 施工流程及控制措施施工组织设计还需明确施工流程及控制措施。
在施工流程设计时需要合理分析施工的先后顺序、作业起止时间，以保证施工进度；在控制措施设计时需要对施工过程中的安全风险、成本控制、人员调配和质量评估等方面进行精细的把控。
3. 施工人员安排和培训水泥生产线施工人员的安排和培训是保证施工质量的关键环节。
在施工组织设计中需要在早期制定完备的人员安排计划，并在人员培训方面加强管理。
同时，还需建立相应的考核机制，以完善施工质量的保障体系。
4. 施工机具和设备调配水泥生产线施工中机具和设备的调配也是十分重要的一环。
要保证机具和设备数量、种类合理，以满足施工需要。
施工组织设计中需制定完备的机具和设备调配计划，并根据施工进度不断调整和完善。
5. 质量检验和交工验收水泥生产线施工完成后，需要进行质量检验和交工验收工作。

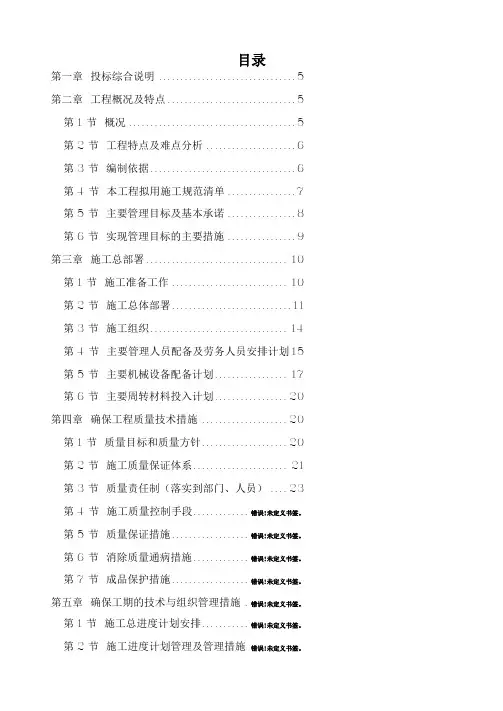

目录第一章投标综合说明 (5)第二章工程概况及特点 (5)第1节概况 (5)第2节工程特点及难点分析 (6)第3节编制依据 (6)第4节本工程拟用施工规范清单 (7)第5节主要管理目标及基本承诺 (8)第6节实现管理目标的主要措施 (9)第三章施工总部署 (10)第1节施工准备工作 (10)第2节施工总体部署 (11)第3节施工组织 (14)第4节主要管理人员配备及劳务人员安排计划15第5节主要机械设备配备计划 (17)第6节主要周转材料投入计划 (20)第四章确保工程质量技术措施 (20)第1节质量目标和质量方针 (20)第2节施工质量保证体系 (21)第3节质量责任制（落实到部门、人员） (23)第4节施工质量控制手段............. 错误!未定义书签。
第5节质量保证措施.................. 错误!未定义书签。
第6节消除质量通病措施............. 错误!未定义书签。
第7节成品保护措施.................. 错误!未定义书签。
第五章确保工期的技术与组织管理措施. 错误!未定义书签。
第1节施工总进度计划安排........... 错误!未定义书签。
第2节施工进度计划管理及管理措施错误!未定义书签。
第3节确保工期的主要技术措施..... 错误!未定义书签。
第4节各工种的协调配合............. 错误!未定义书签。
第六章施工平面布置及管理.............. 错误!未定义书签。
第1节现场施工平面规划............. 错误!未定义书签。
第2节施工临时用电的布置.......... 错误!未定义书签。
第3节施工用水布置.................. 错误!未定义书签。
第七章工程定位、测量及沉降观测方案. 错误!未定义书签。
第1节检测设备选用.................. 错误!未定义书签。
第2节工程定位、放线............... 错误!未定义书签。
水泥熟料示范生产线建筑工程施工方案项目背景水泥熟料示范生产线建筑工程是为了满足水泥行业对于高效、环保的生产线需求，通过建设示范工程来展示先进的工艺和设备。
本文档将对该项目的建筑工程施工方案进行详细说明。
项目概述该项目位于城市工业园区，总建筑面积约为5000平方米。
主要包括生产车间、燃料储存区、石灰石储存区、物资仓库、办公楼等区域。
施工工期为12个月。
施工组织施工组织架构该项目的施工组织架构包括总包方、监理方、施工队伍、专业子包等单位。
总包方负责协调各方资源，监理方负责监督工程进度和质量，施工队伍负责实施具体施工工作，专业子包负责各个专业的施工。
施工流程1.筹备阶段：编制工程施工方案、开展设备采购、组织人员培训等。
2.土建施工：包括地基处理、基础浇筑、结构施工等。
3.安装调试：安装设备、进行调试和试运行。
4.完工验收：进行竣工验收及相关手续办理。
施工方案土建工程土建工程是该项目的基础工程，包括地基处理、基础浇筑和结构施工。
地基处理阶段，首先进行场地勘查和地质勘探，评估地基承载力和稳定性。
然后根据勘探结果，采取相应的地基处理措施，如填筑加固、挖土加固等。
基础浇筑阶段，根据结构设计图纸，按照混凝土配合比进行浇筑，确保基础的稳定性和承载能力。
结构施工阶段，按照工程图纸和施工方案进行钢筋安装、模板搭建、混凝土浇筑等工作，确保结构的稳定性和强度。
设备安装设备安装是该项目的关键环节，包括设备搬运、安装、定位、固定和接口连接等。
设备搬运阶段，根据设备安装顺序和施工计划，合理安排搬运队伍和设备搬运方案，确保设备安全到位。
设备安装阶段，根据设备安装图纸和标准，按照正确的方法进行设备安装，确保安装质量和设备运行稳定。
设备调试阶段，对安装好的设备进行调试和试运行，排除故障，确保设备正常运行。
环境保护水泥熟料生产对环境有一定的影响，因此，在施工过程中要注重环境保护。
在土建施工过程中，严禁随意排放污水和废弃物，做好施工现场的环境保护工作，包括建立沉淀池、引导管道和雨水收集系统，确保雨水和废水得到处理。

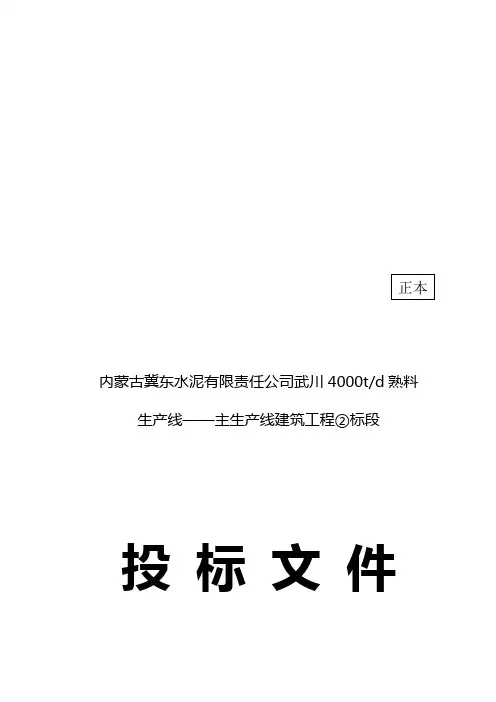

内蒙古冀东水泥有限责任公司武川4000t/d熟料生产线——主生产线建筑工程②标段投标文件项目编号:YT2005-SG-26-02项目名称:内蒙古冀东水泥有限责任公司武川4000t/d熟料生产线——主生产线建筑工程②标段投标文件内容：投标文件技术标部分投标人：河北省第四建筑工程公司编制日期：2005年4月10目录一、施工组织设计二、项目管理机构配备情况三、拟分包项目情况表（无）一、施工组织设计目录附表拟投入的主要施工机械设备表 (80)劳动力计划表 (82)计划开、竣工日期和施工进度网络图 (83)施工总平面图 (84)临时用地表 (85)1.编制依据1.1.内蒙古冀东水泥有限责任公司4000吨/日水泥熟料生产线及附属建筑工程招标文件。
1.2.国家及省、自治区、直辖市或行业的现行工程建设标准、验收规范。
1.3.国家和省市、自治区现行建筑施工的有关法规、规程。
1.4.成功建设多项水泥厂的经验及相关工艺标准、河北四建工法。
2.工程概况本工程为内蒙古冀东水泥有限责任公司武川4000t/d熟料生产线—主生产线建筑工程②标段，建设地点：内蒙武川县鑫川开发区。
本标段主要工程项目为：原料调配站及输送、原料粉磨站及废气处理。
结构类型主要为钢筋混凝土框架、筒仓、构筑物等。
3.施工组织总设计3.1.施工总体策划:3.1.1.施工指导思想我公司总结二十年多施工1000t/d至10000t/d水泥厂的施工经验，以缩短整条生产线施工周期为目的，确立土建施工为设备安装服务的宗旨，以设备安装周期为依据安排土建施工顺序，重点是设备安装量大，调试周期长的项目。
围绕重点项目安排小流水段施工，组织高密度穿插。
3.1.2.施工队伍：为保证工程质量、工期、安全、现场文明施工，使用我公司专业化骨干队伍。
作业队上岗前的培训按《项目质量计划》规定的程序和要求进行，特种作业人员持证上岗。
3.1.3.施工机具、材料：按工艺要求选用较为先进的施工机具，保持良好的状态。
熟料水泥生产线项目施工组织设计最新版一、项目概况本次熟料水泥生产线项目总投资额为XXX万元，项目占地面积为XXX 平方米，总设计产能为XXX万吨/年。
本次施工组织设计的目标是保质保量地按计划完成施工任务，确保项目顺利投产。
二、施工目标及原则1.施工目标：（1）保证项目的安全、质量、进度；（2）高效利用资源，降低成本；（3）合理组织施工人员与机械设备，确保施工按计划进行。
2.施工原则：（1）科学规划，合理组织；（2）安全第一，严格遵循相关法规标准；（3）精细管理，确保质量；（4）高效利用资源，降低成本。
三、组织机构和人员配置1.项目部组织机构：根据项目规模和施工工艺的复杂性，设立项目部，包括总经理、副总经理、生产经理、技术经理、质量经理等职位，各职位的职责明确，形成科学合理的管理体系。
2.人员配置：（1）施工管理人员：生产经理、项目经理、工程师、安全员、质量员等。
（2）施工作业人员：包括土建工、电气工、管道工、设备安装工等。
四、施工方案1.施工技术方案：（1）施工工艺流程：制定详细的施工工艺流程，包括原料处理、制备、烧成等各个环节的工序流程。
（2）施工工艺参数：确定施工过程中的各项参数，如温度、压力、速度等，确保施工过程稳定可控。
2.施工安全方案：（1）施工安全措施：制定详细的施工安全措施，包括人员防护、设备安全、场地安全等，确保施工过程中人员和设备的安全。
（2）施工安全培训：进行员工培训，提高员工的安全意识和操作技能。
3.施工进度计划：根据项目整体计划，制定详细的施工进度计划，并进行监控和调整，确保施工进度按计划进行。
五、材料和设备管理1.材料管理：（1）材料采购：根据施工进度计划，提前做好材料采购工作，确保材料供应及时。
（2）材料验收：对采购的材料进行严格的验收，确保材料质量符合要求。
2.设备管理：（1）设备安装：按照设备安装图纸和规范要求，进行设备的安装工作。
（2）设备调试：设备安装完成后，进行设备的调试和试运行，确保设备能够正常工作。
【最新资料Word版可自由编辑！！】目录一、概述.................................................................. - 2 -二、工程综合说明........................................................... - 4 -三、临建布置 .............................................................. - 6 -四、施工总进度计划 ......................................................... - 6 -五、主要施工机械设备需求计划 ................................................. - 8 -六、主要分部分项工程施工技术方法、方案......................................... - 9 -第一节、回转窑安装 (9)第二节、窑尾框架及预热器系统安装 (18)第三节、立磨安装 (24)第四节、窑头及窑尾电收尘安装 (34)第五节、增湿塔安装 (42)第四节、输送设备安装 (60)第五节、风动及流体输送设备安装 (70)第六节、选粉、收尘设备安装 (72)第七节、计量设备安装 (76)第八节、管道安装 (79)第九节、电气、自动化设备安装 (93)七、质量控制 .............................................................- 105 -八、安全、环保、职业健康等措施...............................................- 108 -九、雨季施工措施..........................................................- 110 -十、降低成本措施..........................................................- 111 -十一、主要技术经济指标.....................................................- 112 -十二、保卫及后勤生活保障....................................................- 112 -十三、应急预案............................................................- 113 -一、概述**二期4500t/d熟料生产线工程机电安装工程为**有限责任公司二期工程中的施工标段。
本工程施工组织设计经过认真的分析、论证，严格按照施工规范要求，以科学的态度，采用先进、合理、经济、可行的施工方法及管理技术。
1、施工组织设计编制依据及编制说明2.1、根据招标文件及类似工程经验编制。
2.2、现行的国家建材施工及验收规范、规程2.3、相关技术、质量、安全、文明施工的有关规定2.4、现场自然环境及现场施工条件2、工程质量和技术要求3.1、严格按照施工图及其说明进行施工3.2、严格按照业主提供的施工技术文件及国家和地方现行的施工规范和验收规范进行制作和安装⑴ JCJ03-90水泥机械设备安装工程施工及验收规范；⑵ JJ231-78设备安装工程施工验收规范；⑶ GBJ300-88建筑安装工程质量检验评定统一标准；⑷ GB50093-2002《自动化仪表工程施工及验收规范》；⑸ GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》；⑹ GB50168-92《电气装置安装工程电缆线路施工及验收规范》；⑺ GB50169-92《电气装置安装工程接地装置施工及验收规范》；⑻ GB50170-92《电气装置安装工程旋转电机施工及验收规范》；⑼ GB50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》；⑽ GB50150-91《电气装置安装工程电气设备交接试验规范》；⑾ GB50256-96《电气装置安装工程起重机电气装置施工及验收规范》；⑿ GB50254-96《电气装置安装工程低压电器施工及验收规范》；⒀ GB50259-96《电气装置安装工程电器照明装置施工及验收规范》；⒁ GBJ46-05《施工现场临时用电安全技术规范》；⒂ GBJH93-86工业自动化仪表工程施工及检验评定标准；⒃ GB50303-2002《建筑电气安装工程施工质量验收规范》；⒄ GBJ303-88建筑电气安装工程质量检验评定标准；⒅ GBJ205-83钢结构工程施工及验收规范；⒆ GB3323-2005焊缝射线探伤标准；⒇ JB741-80《钢制焊缝压力容器技术条件》；（21）GB3964-85《焊缝工艺评定》；（22）GBJ236-82《现场设备工艺管道焊按工程及验收规范》；（23）GBJ235-82《工艺管道工程施工验收规范》；（24）GBJ211-87《工业炉砌筑工程施工及验收规范》；（25）GB4272-84《设备管道保温技术通则》；（26）HGJ215-80《绝热工程施工及验收技术规范》。
3.3、国家其它有关设备安装标准及国家有关工程建设的其它规范二、工程综合说明1.工程名称：**水泥有限责任公司二期2×4500t/d熟料生产线工程机电设备安装工程2.工程地点：**3.建设单位：**水泥有限责任公司4.设计单位：**5.监理单位：**6.施工单位：**安装工程有限责任公司7.工程主要内容：以上各子项机、电、自动化仪表设备安装；非标准件制作及安装（含除锈、油漆、主材、超高、运输、脚手架搭拆等）；变压器安装、电气盘柜安装、配管、桥架施工、电缆敷设、电机安装（并做好除高压电机外户外电机、按钮盒等电气设备防雨工作）；电气防雷、保护、接地施工；自动化仪表设备、管路的敷设、仪表取源部件的安装、执行机构的安装、DCS盘柜安装、系统接地；工艺管道安装；保温、防腐；给排水、暖通工程及电气线路的安装。
三、临建布置本工程临建设施按照简易、实用、规范、文明的原则，在现场布置必要的施工用临时设施及办公用临时设施。
临建位置在混合材卸车棚及一期煤堆棚东南面上坡上临建费用情况：办公室租用彩板房，职工宿舍60间约1280m2,租金为70~80元/m2，地面及基础平均为40元/m2,临建房造价约为15万元。
食堂、厕所及生活用水等造价约为5万元。
预计临建总造价为20万元。
四、施工总进度计划1、工期总体计划本工程熟料线计划开工时间2016年3月8日，计划竣工时间为10月28日，本工程中的工期均以日历天数计算（包括雨、雪、节假日）。
2、工期安排的依据2.1与业主签定的合同。
2.2现场土建交安和设备到货情况。
2.3现场的施工条件。
3、工程施工进度总计划（详见附件1）说明：施工计划根据目前土建施工情况编制，如土建交安滞后，则计划相应修改。
4、劳动力及材料机具的准备根据施工组织设计，初步落实开工初期的劳动力、材料和施工机械的安排，保证施工前期工作的顺利开展。
严格按GB/TI9001-ISO9001：2007标准体系中的要素要求，结合招标文件中的要求对原料进行有计划采购、贮存、使用。
依据施工计划的安排，编制物质采购、需用计划，并根据材料计划组织各阶段材料进场，并按规定进行进场物资验收和按规定的地点、方式储存、堆放。
材料进场后应进行试验和检验，未经检验合格的材料决不能使用到工程中，根据ISO9001：2007系列标准的要求，对现场材料作好标识，保证其使用后的可追溯性。
根据总平面图的要求，组织加工制作机具进场。
根据施工计划的安排，组织大型机械进场，定期对各施工机械保养和维修，确保在整个施工期间机械设备的安全使用。
劳动力计划表五、主要施工机械设备需求计划拟投入的主要施工机设备表六、主要分部分项工程施工技术方法、方案第一节、回转窑安装1、施工技术方案1.1概述：本工程回转窑由海螺川崎供货，回转窑的尺寸为φ4.8×74M。
1.2施工工序（见下图）1.3施工前准备a、施工人员熟悉图纸、安装说明书等技术文件。
b、施工图会审。
c、熟悉施工现场和设备堆放场地。
d、准备施工工具、材料、施工电源以及准备好施工过程中所需的专用工具。
1.4回转窑安装施工方案本厂4500t/d熟料生产线选用的回转窑主要由：支承装置、筒体、传动装置、液压挡轮装置、窑尾密封装置、窑头罩及润滑液压系统等组成。
与水平方向成3.5%的斜度，支承点3个。
2.4.1基础验收与划线本项工作主要内容：测定基准点、埋设中心标板、基础放线、确定垫铁安放位置，测量中心标高。
设备基础验收项目及允许偏差基础检查完毕之后，应制作中心标板埋于基础的纵横中心线上。
所有中心线放好后进行复查，经确定达到表中要求之后，在所有预埋标板上打上样冲眼成为永久性标记。
基础放线允许偏差定期检查混凝土基础下沉情况，测量应定人定仪器、定时，并作好原始记录。
2.4.2垫铁、钢底座、托轮安装 a 、垫铁采用砂墩垫铁，要求其砂浆强度达到75%以上。
应保证在地脚螺栓两侧各放一组。
垫铁与垫铁、垫铁与底座之间接触面积不得少于70%。
采用3.5%斜度规、水平仪、水准仪等仪器找正垫铁。
b 、钢底座安装首先在钢底座上划线，然后按顺序依次就位和找正，应使钢底座的纵横中心线与混凝土基础纵横中心线对齐。
地脚螺栓灌浆养护，达到设计强度75%后紧固地脚螺栓，并复核各部尺寸。
注：内为中心标板位置内为标高点位置c、托轮组安装托轮瓦在托轮吊装前应刮研完毕，而刮瓦则是托轮安装的一项重要工作，刮削操作注意事项刮削的操作原则是“先重后轻，刮重留轻，刮大留小”。
轴瓦刮研时在瓦背上需施加一定的法向载荷，有利于轴瓦刮研。
适当加大瓦口侧间隙有利于润滑油膜的形成和润滑油的流动，因而可降低轴承内的温度。
适当减小接触包角，可以保证在良好运行的前提下改善润滑，降低轴承温度，且节省施工时间，接触角度控制在30度左右。
托轮瓦刮研完毕后，应做水压试验。
以上工作完毕后进行轴承座及托轮的吊装，将轴承座内部清理干净后吊装就位，使瓦座纵横中心线与钢底座纵横中心线对齐，并紧固联接螺栓。
然后依次吊装球瓦、托轮及轴承座上盖，全部吊装就位后，进行托轮组找正。
d、托轮组找正技术要求：(见图)跨距误差：|L1-L2| ≤ 1.5mm |L3-L4| ≤ 1.5mm对角线误差：|l1-l2| ≤ 2mm |l3-l4| ≤ 2mm托轮顶面跨距对角线测量图托轮找正后，应会同甲方代表、监理代表一起进行中间验收。
