镀铝膜常见质量问题
- 格式:doc
- 大小:35.00 KB
- 文档页数:6
镀铝膜的质量控制要求和检验方法镀铝膜的质量控制要求和检验方法,看似一个很专业的话题,其实也挺接地气的,尤其是在日常生产和应用过程中,咱们要关注的其实就是如何确保这些膜的质量能达到标准,不能马马虎虎,毕竟做事讲究的是“精益求精”。
所以,咱们聊聊镀铝膜的质量控制,看看要怎么做,才能避免出问题。
镀铝膜是指在薄膜上镀上一层铝金属的材料,它通常用于包装、电子、汽车等多个行业。
因为铝金属有很好的反射性、抗氧化性和耐腐蚀性,所以这种膜的性能直接关系到它的使用效果。
如果镀铝膜的质量不过关,那不仅影响产品的使用效果,还会造成浪费,甚至带来安全隐患。
想想看,一袋用镀铝膜包装的食品,如果膜有瑕疵,密封不好,食品可能就容易变质,这可不得了!那怎么确保镀铝膜的质量呢?答案就在质量控制上。
镀铝膜的质量控制其实是一个多方面的工作,得从多个环节入手。
要注意原材料的选择,铝金属的纯度、薄膜的厚度等等,直接影响到镀铝膜的性能。
如果原材料选错了,就像盖房子用错了砖,别说质量不稳定,成本也能让你翻车。
好了,原材料问题解决了,接下来就是镀铝工艺了。
要保证镀铝膜的质量,工艺控制很关键。
镀铝的时候,温度、压力、时间等都得精确控制,一点差错,膜的质量就不稳定,可能就出现色差、气泡或者镀层不均匀等问题。
讲到这里,很多人可能会问,怎么知道这些质量控制得好不好呢?是不是得有一些具体的检验方法?当然有啦。
质量检验可不是随便搞搞的,必须得严谨。
外观检查是最基础的一步。
拿到镀铝膜,首先得看看有没有明显的瑕疵,什么褶皱啊、气泡啊、脱落的地方。
这些看起来小问题,但影响可大了!不过,光靠眼睛看可不行,接下来得用一些专业工具,像是测厚仪,来检查膜的厚度是否均匀。
镀铝膜的厚度直接决定了它的质量,太薄了可能抗拉强度不够,太厚了又浪费成本。
然后是密封性测试。
这可不能忽视,要知道,镀铝膜常常是用于包装,包装一旦不严密,就得给产品“开了个口子”,搞不好产品就暴露在空气中,容易变质或者受潮。
镀铝薄膜使用中的常见问题真空镀铝薄膜由于既具有塑料薄膜的特性,又具有金属的特性,是一种价廉美观、性能优良、实用性强的包装材料,因此,镀铝膜已经被广泛地应用于食品、医药、化工等产品的包装,比如快餐食品、茶叶、咖啡和化妆品的包装。
镀铝薄膜干式复合应用中的常见问题及解决方法:1、复合后镀铝膜的镀铝层发生迁移现象产生原因:(1)、镀铝层与基膜之间的结合牢度比较差;(2)、所选用的胶粘剂不合适;(3)、复合膜的固化时间过长;(4)、涂胶量过大,胶粘剂干燥不充分,残留的溶剂逐步渗透到镀铝层,造成镀铝层的迁移;(5)、张力控制不当,镀铝膜的基膜在较大张力下发生弹性形变,从而影响到镀铝层的附着力,这也是促进镀铝膜的镀铝层发生迁移的因素之一。
改善措施:(1)、更换质量较好的镀铝膜;(2)、更换合适的胶粘剂,最好是镀铝膜专用胶粘剂;(3)、适当提高固化温度并缩短固化时间,加快胶粘剂的固化反应速度,防止胶粘剂逐渐渗透到镀铝膜的镀铝层,并消弱镀铝膜基膜与镀铝层之间的附着力。
(4)、控制涂胶量,或者调整干式复合工艺的干燥温度、通风量及复合线速度等,保证胶粘剂充分干燥,将残留溶剂量控制在最低限度之内,减少对镀铝层的影响;(5)、调整张力设置,注意张力适当小一些,防止镀铝膜发生较大的弹性形变。
2、复合膜出现斑点:产生原因:(1)、胶粘剂选用不当,普通胶粘剂对镀铝层亲和力较差,涂布性能差,如果徒步不均匀,就会出现斑点现象;(2)、胶液中的残留溶剂较多,印刷膜复合后,墨层被胶液中的残留溶剂所浸润,从而可能产生斑点现象;(3)、油墨的遮盖力不足,尤其是浅色油墨,光线穿过油墨层而被铝层反射回来,产生斑点。
(4)、涂胶量不足或者涂胶不均匀,复合膜中夹杂有气泡。
改善措施:(1)、选择适当的胶粘剂,如镀铝膜专用胶粘剂;(2)、适当提高烘道的干燥温度,或者适当降低复合线速度,保证胶粘剂能够充分干燥;(3)、选择遮盖力强的油墨或加厚油墨墨层;(4)、适当提高胶粘剂涂胶量,并检查橡胶压辊的状态,以保证涂胶均匀。
镀铝膜氧化的原因1. 你知道吗,镀铝膜氧化的一个原因可能是储存环境太糟糕啦!就好比把一颗珍贵的宝石放在又潮又脏的角落里,那能不氧化吗?比如把镀铝膜放在湿度很大的仓库,时间一长,它不就慢慢被侵蚀啦!2. 哎呀呀,镀铝膜接触到腐蚀性物质也是会氧化的哟!这就好像人的皮肤接触到强酸强碱会受伤一样,镀铝膜遇到那些腐蚀性的东西,能不遭殃吗?像不小心沾到了某些化学试剂之类的。
3. 嘿,加工过程不注意也会导致镀铝膜氧化呢!这就像做饭时步骤错了,饭菜就不好吃了呀。
比如在加工时温度过高或操作不当,这不就给氧化创造机会了嘛!4. 有没有想过,镀铝膜自身的质量不行也会容易氧化呀!这就跟一个体质弱的人容易生病一个道理呀。
要是一开始用的镀铝膜质量就不咋地,那后面氧化的风险可就大多了呀!比如用了劣质的材料。
5. 哇塞,镀铝膜长时间暴露在空气中也很危险哦!就像把一块肉一直放在外面,肯定会变质呀。
比如随意把镀铝膜搁置在那里,不做任何保护,那氧化就悄悄找上门啦!6. 你晓得不,镀铝膜被刮擦损伤了也可能引发氧化呀!这就好像人的皮肤破了容易感染一样。
比如在搬运或使用过程中不小心弄破了镀铝膜。
7. 想不到吧,镀铝膜氧化还可能是因为防护措施不到位呢!这跟出门不打伞会被晒黑差不多道理呀。
要是没有好好地给镀铝膜做好防护,那还不氧化呀!比如没有用合适的包装材料。
8. 咦,镀铝膜如果和一些不相容的材料放在一起也会出问题哦!这就像把猫和狗硬凑在一起,可能会打架呀。
比如和某些容易产生反应的材料放一块了。
9. 注意啦,镀铝膜受到紫外线照射也可能氧化呀!这就好像我们的皮肤被太阳晒久了会变差一样。
比如放在阳光直射的地方太久。
10. 真的呀,镀铝膜氧化还可能是因为使用不当呢!这就像开车不遵守交通规则会出事一样。
比如在使用过程中没有按照正确的方法来,那可就容易让镀铝膜氧化啦!我觉得呀,要避免镀铝膜氧化,就得从各个方面注意,好好保护它,这样才能让它发挥更好的作用呀!。

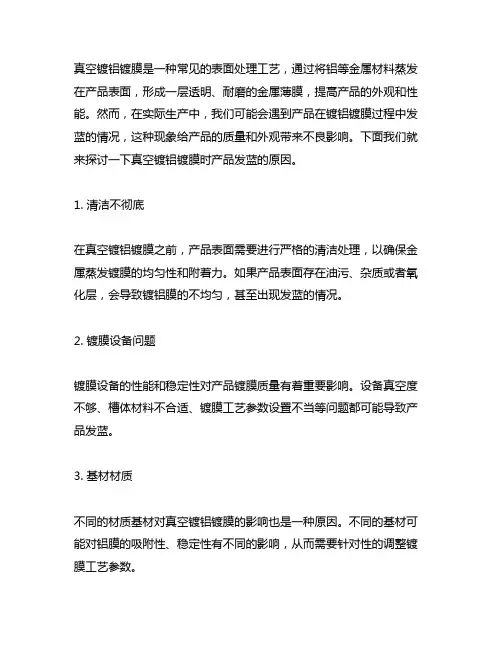

真空镀铝镀膜是一种常见的表面处理工艺,通过将铝等金属材料蒸发在产品表面,形成一层透明、耐磨的金属薄膜,提高产品的外观和性能。
然而,在实际生产中,我们可能会遇到产品在镀铝镀膜过程中发蓝的情况,这种现象给产品的质量和外观带来不良影响。
下面我们就来探讨一下真空镀铝镀膜时产品发蓝的原因。
1. 清洁不彻底在真空镀铝镀膜之前,产品表面需要进行严格的清洁处理,以确保金属蒸发镀膜的均匀性和附着力。
如果产品表面存在油污、杂质或者氧化层,会导致镀铝膜的不均匀,甚至出现发蓝的情况。
2. 镀膜设备问题镀膜设备的性能和稳定性对产品镀膜质量有着重要影响。
设备真空度不够、槽体材料不合适、镀膜工艺参数设置不当等问题都可能导致产品发蓝。
3. 基材材质不同的材质基材对真空镀铝镀膜的影响也是一种原因。
不同的基材可能对铝膜的吸附性、稳定性有不同的影响,从而需要针对性的调整镀膜工艺参数。
4. 镀膜工艺参数镀膜工艺参数的设置对产品镀铝镀膜的效果至关重要。
蒸发速度、蒸发温度、衬底加热温度、残余气体压力等参数的合理设置能够有效减少产品发蓝的情况。
真空镀铝镀膜时产品发蓝的原因可能是多方面的,需要对生产工艺、设备性能、材质特性等方面进行仔细分析和调整。
只有全面优化生产工艺,严格控制各项参数,才能够有效避免产品发蓝现象的出现,提高产品的质量和外观。
在真空镀铝镀膜时,产品出现发蓝现象不仅影响产品的外观美观,也可能影响产品的质量和性能。
我们需要进一步深入分析产品发蓝的原因并提出相应的解决方案。
5. 材料准备不当在镀铝镀膜之前,产品的材料准备工作十分关键。
如果基材表面存在水分、灰尘或其它杂质,将严重影响铝膜的附着力和均匀性。
在进行镀膜前,务必进行严格的清洁处理,将表面的杂质和水分完全清除,以确保铝薄膜的均匀性和质量。
6. 沉积温度不当在真空镀铝镀膜的过程中,沉积温度对铝膜的质量和性能起着至关重要的作用。
如果蒸发温度过高或过低,都会对铝膜的均匀性和质量造成不利影响。

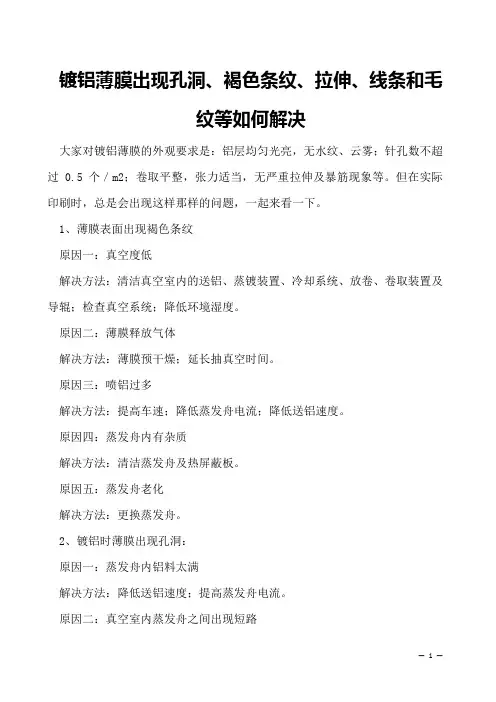

镀铝薄膜出现孔洞、褐色条纹、拉伸、线条和毛纹等如何解决大家对镀铝薄膜的外观要求是:铝层均匀光亮,无水纹、云雾;针孔数不超过 0.5 个/m2;卷取平整,张力适当,无严重拉伸及暴筋现象等。
但在实际印刷时,总是会出现这样那样的问题,一起来看一下。
1、薄膜表面出现褐色条纹原因一:真空度低解决方法:清洁真空室内的送铝、蒸镀装置、冷却系统、放卷、卷取装置及导辊;检查真空系统;降低环境湿度。
原因二:薄膜释放气体解决方法:薄膜预干燥;延长抽真空时间。
原因三:喷铝过多解决方法:提高车速;降低蒸发舟电流;降低送铝速度。
原因四:蒸发舟内有杂质解决方法:清洁蒸发舟及热屏蔽板。
原因五:蒸发舟老化解决方法:更换蒸发舟。
2、镀铝时薄膜出现孔洞:原因一:蒸发舟内铝料太满解决方法:降低送铝速度;提高蒸发舟电流。
原因二:真空室内蒸发舟之间出现短路解决方法:排除短路。
原因三:真空室内杂质飞溅解决方法:清洁真空室内壁、送铝蒸镀装置、冷却转鼓、放卷、卷取装置及各导辊。
3、镀铝时薄膜出现拉伸现象原因一:基材张力太大解决方法:调节放卷、卷取张力控制系统,适当减小张力。
原因二:冷却系统工作失常解决方法:检查冷却系统,并排除故障。
原因三:蒸发舟温度太高解决方法:降低蒸发舟加热电流,提高车速。
4、薄膜表面有线条和毛纹原因一:导辊、热屏蔽板不清洁解决方法:清洁导辊、热屏蔽板。
原因二:镀铝厚度不均匀解决方法:检查蒸镀装置如蒸发舟、送铝器是否毁坏;送铝嘴是否畅通。
原因三:收、放卷张力匹配不当解决方法:调整收、放卷张力,避免薄膜在真空室内抖动。
原因四:真空室内冷却系统漏汽导致真空度低解决方法:检查冷却系统,并排除故障。
5、复卷时发现薄膜表面大面积脱铝氧化原因和解决方法:真空室内冷却系统漏水。

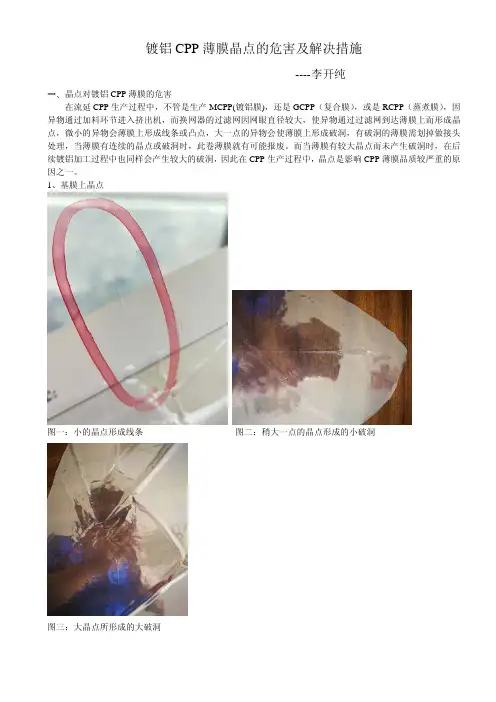

镀铝CPP薄膜晶点的危害及解决措施----李开纯一、晶点对镀铝CPP薄膜的危害在流延CPP生产过程中,不管是生产MCPP(镀铝膜),还是GCPP(复合膜),或是RCPP(蒸煮膜),因异物通过加料环节进入挤出机,而换网器的过滤网因网眼直径较大,使异物通过过滤网到达薄膜上而形成晶点,微小的异物会薄膜上形成线条或凸点,大一点的异物会使薄膜上形成破洞,有破洞的薄膜需划掉做接头处理,当薄膜有连续的晶点或破洞时,此卷薄膜就有可能报废。
而当薄膜有较大晶点而未产生破洞时,在后续镀铝加工过程中也同样会产生较大的破洞,因此在CPP生产过程中,晶点是影响CPP薄膜品质较严重的原因之一。
1、基膜上晶点图一:小的晶点形成线条图二:稍大一点的晶点形成的小破洞图三:大晶点所形成的大破洞2、镀铝VMCPP薄膜上的晶点图四:小晶点在镀铝膜上形成的凸点二、晶点的来源1、原料本身所带的粉尘、灰尘、袋子的碎屑、线头、机器上磨损的铁屑等异物。
2、在仓储过程中或运输过程中包装袋上落了灰尘等异物,在加料过程中因处理不干净混入原料中。
3、在加料过程中开袋时将包装袋的线头、划袋时的包装袋碎屑等混进原料中。
4、原料在搅拌过程中,在塑料输送管道中磨损管壁而产生的塑料碎屑(如图五、图六所示)。
5、添加再生料中的异物。
6、过滤网目数较小。
图五:原料输送钢丝软管上外部磨损部位图六:原料输送钢丝软管内部磨损部位三、晶点解决措施降低镀铝CPP薄膜上的晶点,需针对晶点的来源的不同采取不同措施,主要有以下几点:1、解决“原料本身所带的粉尘、灰尘、袋子的碎屑、线头、机器上磨损的铁屑等异物”措施:需选择品牌较大的原料供应商或进口原料,以确保原料的质量的稳定性。
2、解决“在仓储过程中或运输过程中包装袋上落了灰尘等异物,在加料过程中因处理不干净混入原料中”措施:尽量选择带有托盘和外包装袋的粒料,如果是散包,到公司码托盘后需用薄膜包装后再入库,以减少库存中落到原料袋上的灰尘。

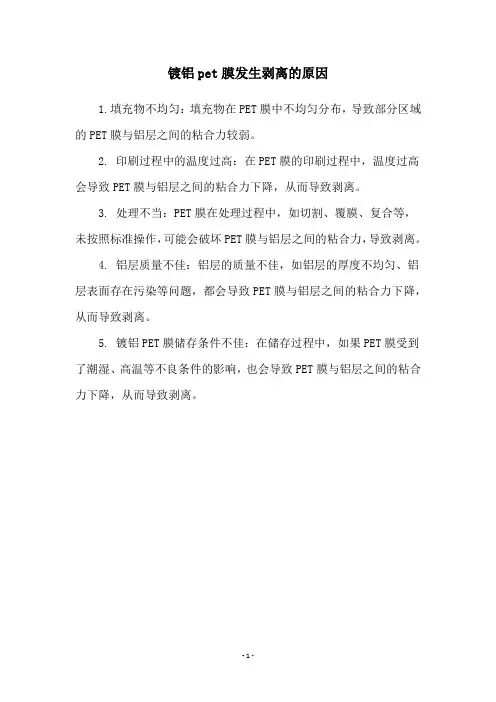

镀铝pet膜发生剥离的原因
1.填充物不均匀:填充物在PET膜中不均匀分布,导致部分区域的PET膜与铝层之间的粘合力较弱。
2. 印刷过程中的温度过高:在PET膜的印刷过程中,温度过高会导致PET膜与铝层之间的粘合力下降,从而导致剥离。
3. 处理不当:PET膜在处理过程中,如切割、覆膜、复合等,未按照标准操作,可能会破坏PET膜与铝层之间的粘合力,导致剥离。
4. 铝层质量不佳:铝层的质量不佳,如铝层的厚度不均匀、铝层表面存在污染等问题,都会导致PET膜与铝层之间的粘合力下降,从而导致剥离。
5. 镀铝PET膜储存条件不佳:在储存过程中,如果PET膜受到了潮湿、高温等不良条件的影响,也会导致PET膜与铝层之间的粘合力下降,从而导致剥离。
- 1 -。
27条铝膜施工常见质量通病及解决措施1.引言铝膜是一种常见的建筑材料,常被用于建筑物的外墙装饰。
然而,在施工过程中,常常会遇到一些质量问题。
本文将介绍27条铝膜施工常见质量通病,并提供相应的解决措施。
2.条款1:膜固定不牢在施工过程中,常常会出现铝膜固定不牢的问题。
这可能是由于施工时未充分考虑到基材的粘结强度,或者使用的固定材料质量不佳所导致。
解决措施:在施工前进行基材表面处理,确保其光滑且无杂质。
同时,选择高质量的胶粘剂,保证膜与基材的牢固结合。
3.条款2:膜表面有瑕疵有时,在铝膜施工过程中,膜表面出现瑕疵,如气泡、凹陷或划痕等。
这些瑕疵会影响建筑物的外观美观,并可能影响膜的使用寿命。
解决措施:在施工前,应仔细检查铝膜的质量,并确保其表面没有明显的缺陷。
在施工过程中,注意控制温度和湿度,避免气泡和凹陷的产生。
同时,使用适当的工具和材料,避免膜表面划痕。
4.条款3:膜安装不平整铝膜的安装平整度是一个重要的指标,它关系到建筑物的外观效果和质量。
然而,在施工中,会出现膜安装不平整的情况,如有起皱或有凹凸不平等问题。
解决措施:在施工前,应进行充分的测量和设计,确保膜的尺寸和形状准确。
在安装过程中,要注意保持膜的张力均匀,避免过度拉伸或过度松弛。
5.条款4:膜接缝开裂铝膜的接缝处容易出现开裂问题,这可能是由于施工过程中的温差变化、材料质量等原因引起的。
开裂的接缝会影响铝膜的防水性能,进一步影响建筑物的使用寿命。
解决措施:选择高质量的接缝材料,并在施工过程中注意温度的控制。
合理选择接缝的位置,并进行充分的预处理,确保接缝的牢固性和防水性。
...(以此类推,依次介绍27条铝膜施工常见质量通病及解决措施)27.结论在铝膜施工中,常常会遇到各种质量问题,如膜固定不牢、膜表面有瑕疵、膜安装不平整等。
这些问题会影响建筑物的外观效果和使用寿命。
然而,通过采取相应的解决措施,我们可以有效地解决这些问题,提高铝膜的施工质量。

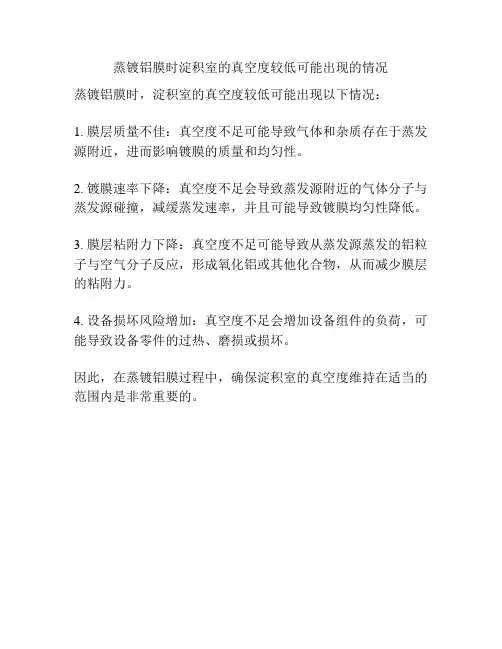

蒸镀铝膜时淀积室的真空度较低可能出现的情况
蒸镀铝膜时,淀积室的真空度较低可能出现以下情况:
1. 膜层质量不佳:真空度不足可能导致气体和杂质存在于蒸发源附近,进而影响镀膜的质量和均匀性。
2. 镀膜速率下降:真空度不足会导致蒸发源附近的气体分子与蒸发源碰撞,减缓蒸发速率,并且可能导致镀膜均匀性降低。
3. 膜层粘附力下降:真空度不足可能导致从蒸发源蒸发的铝粒子与空气分子反应,形成氧化铝或其他化合物,从而减少膜层的粘附力。
4. 设备损坏风险增加:真空度不足会增加设备组件的负荷,可能导致设备零件的过热、磨损或损坏。
因此,在蒸镀铝膜过程中,确保淀积室的真空度维持在适当的范围内是非常重要的。
一,检测及常见质量问题的解决办法1.镀铝膜的外观要求铝层均匀光亮,无水文、云雾;针孔数不超过0.5个/㎡;卷取平整,张力适当,无严重拉伸及暴筋现象。
其物理机械性能如水蒸气透过率、氧气透过量等,根据不同的薄膜、是否具有热封性能而采取不同的测试方法。
镀铝膜的铝层厚度根据GB/T15717-1995《真空镀铝层厚度测试方法电阻法》,以方块电阻表示金属镀层厚度或直接计算其厚度。
2.常见质量问题及解决方法(1)薄膜表面出现褐色条纹原因:真空度低解决方案:清洁真空室内的送铝、蒸镀装置、冷却系统、放卷、卷取装置及导辊;检查真空系统;降低环境温度。
原因:薄膜释放气体。
解决方案:薄膜预干燥;延长抽真空时间。
原因喷铝过多。
解决方案:提高车速降低蒸发舟电流;降低送铝速度。
原因:蒸发舟内有杂质。
解决方案:清洁蒸发舟及热屏壁板。
原因:蒸发舟老化解决方案:更换蒸发舟;(2)镀铝时薄膜出现孔洞原因:蒸发舟内铝料太满。
解决方案:降低送铝速度;提高蒸发舟电流。
原因:真空室内蒸发舟之间出现短路。
解决方法:排除短路。
原因:真空室内杂质飞溅。
解决方案:清洁真空室内壁、送铝蒸镀装置、冷却转鼓、放卷、收卷装置及各导辊。
(3)邯郸达南科机械科技有限公司专业生产和维修高速弧形辊,可维修各大进口品牌弧形辊,例如西科弧形辊(kickert spreader roll)TUVASA弧形辊等。
(4)镀铝时薄膜出现拉伸现象;原因:基材张力太大。
解决方案:调节放卷,卷取张力控制系统,适当减少张力。
原因:冷却系统工作时常。
解决方案:检查冷却系统并排除故障。
原因:蒸发舟温度太高。
解决方案:降低蒸发舟电流,提高车速。
(5)薄膜表面有线条和毛文原因:导辊、热屏蔽板不清洁解决方案:清洁导辊,热屏壁版。
原因:镀铝膜薄厚不均匀。
解决方案:检查蒸镀装置如蒸发舟、送铝器是否损坏;送铝嘴是否畅通。
原因:收放卷张力匹配不当。
解决方案:调整收放卷张力,避免薄膜在真空室内抖动。
原因:真空室内冷却系统漏气导致真空度低。
镀铝膜复合常见质量问题的成因和对策
一、前言
镀铝膜就是将塑料薄膜通过蒸镀技术在其塑料表面形成致密的具有光亮度的镀铝产品,这种镀有铝层的塑料薄膜就称为镀铝膜。
一般常见的镀铝膜有VMPET、VMCPP、VMOPP。
镀铝膜既具有塑料薄膜的特性,又具有技术特性,从一定程度上替代了铝箔,其表面致密的“铝光泽”有较好的阻隔效果,从而起到美化产品包装,又减少包装成本。
正因为镀铝膜产品具有美观、价廉及较好的阻隔性能,所以众多厂家纷纷采用镀铝膜复合产品包装。
目前主要应用于饼干类等干燥、膨化食品包装上、酸梅类休闲食品包装上及其它一些医药、化妆品的外包装上。
但在镀铝膜在加工复合过程中,稍不注意,就可能出现质量问题,如最常见的复合产品有斑点、剥离强度低、镀铝膜转移等质量问题,这些质量问题出现的机率比塑//塑及铝//塑复合加工中出现的质量问题还多,这是众多软包装生产厂家感到头疼的问题,本人在技术应用过程中,经常碰到此类质量问题,并通过较长时间的实践积累,对镀铝膜复合过程中出现的质量问题有了一定的认识。
本文就对镀铝膜复合加工中常见的质量问题产生原因及解决办法进行系统的介绍,供大家参考。
二、镀铝膜复合产品产生“斑点”现象
镀铝膜复合后产生明显的白色或灰色斑点,这些斑点在满版油墨印刷复合过程中最为常见,主要原因有三个方面:
1、镀铝膜本身质量较差,镀层容易剥离,油墨及胶粘剂在其表面产生的粘接力高低不一,在斑点产生处油墨层与镀层粘接力较低,层间紧密度差;无斑点处镀层已明显转移,层间紧密度好。
通过镀铝层反光强弱,形成白色或灰色斑点,其斑点深浅程度与油墨遮盖力有很大关系。
遮盖力好,斑点浅;反之,斑点严重。
2、油墨本身遮盖力较差,印刷膜涂胶后油墨层被粘合剂中的乙酯所浸润,并有部分被溶解,复合后墨层深浅不一,会造成色泽差异,就形成所谓的斑点。
3、粘合剂质量较差,这里并不是说粘合剂本身,而是这种粘合剂对镀铝层亲和力较差,尤其是OPP印刷膜及OPP印刷膜与镀铝膜复合,这种胶表现更为明显,主要因为这种粘合剂表面张力高,涂布性能差,胶水涂布不均,造成“斑点”现象。
同时这种胶一般初粘力高,溶剂释放性差,熟化后,由于残留溶剂影响,强度反而不如初粘力。
印刷膜复合后,墨层被残留溶剂所浸润,也有可能产生斑点现象。
此类胶粘剂在150线以上的网辊上高速复合时,产生上述现象会更加明显。
从总的来说,上述三种原因产生的斑点现象较多,但是我们可以采用以下几个办法来消除此种现象:
1、采用遮盖力较好的油墨是消除第1、第2二种原因造成斑点现象最根本的方法。
另外可以雕深印刷网线辊,增加墨层厚度,但是这样会增加成本,对于软包装厂家来说,是不希望采用的办法,然而在没有其它好办法的情况下也可考虑采用。
2、采用合适的即镀铝膜用粘合剂是消除由第3种原因造成的斑点现象的有效方法。
这种镀铝膜用粘合剂分子量适中且均匀,初粘力不很高,但是其涂布性能极佳,溶剂释放性好。
在熟化后剥离强度较好。
另外,如果没有较好的镀铝膜用胶粘剂,可以采用较深的网线辊,同时降低作业浓度,减慢机速,可以减轻或解决“斑点”现象。
3、采用镀铝膜上胶也可以解决1、2所引起的斑点现象。
三、镀铝层“迁移”现象
镀铝层“迁移”就是镀铝膜复合产品在层间剥离时,镀铝层大部分转移至其他薄膜上,造成剥离强度下降,使产品耐内容物的性能下降,影响了产品质量。
这是许多复合软包装厂家经常碰到的现象,也是比较难以解决的问题。
目前应用最多的镀铝膜有VMCPP和VMPET,相应的复合结构有OPP//VMCPP、PET//VMCPP、OPP//VMPET、PET//VMPET等几种。
在实际应用当中,PET//VMCPP产生的迁移现象要多一点。
这是因为聚酯PET本身具有一定的极性,与铝原子外层电子相结合,形成电子云叠加,这样它们之间的牢度就强一些,因此PET就不再涂连接料就可直接加工。
同时OPP是非极性材料,与粘合剂粘接力较差,一般在2.0N/15mm以下,不如PET。
因此在镀铝膜生产过程中,在薄膜上涂一层连接料,用来增强铝与薄膜之间的结合强度,这层涂层的好坏也将关系到镀铝层的转移程度。
造成镀铝层“迁移”除了镀铝膜本身的质量因素外,还有粘合剂的质量因素存在。
普通粘合剂涂布性能差,溶剂释放性差,胶液很容易渗透到镀铝层,并且破坏镀铝层,导致镀铝层“迁移”。
要从根本上解决镀铝层“迁移”问题,我们在复合工艺上的操作中,须注意以下几点:
1、保证镀铝膜本身质量,是解决其它问题的前提条件。
若镀铝膜本身质量较差,那么最好的复合工艺和最好的粘合剂也无能为力。
2、选用合适的粘合剂,这是解决镀铝膜转移的最有效方法。
在复合镀铝膜时,要选用分子量稍大、分子量分布比较均匀、溶剂释放性好、涂布性能佳的粘合剂。
分子量小的粘合剂,虽然涂布性能较好,但分子间活动能力强,透过极薄的铝层而破坏涂层。
不要选用分子量大、分子量分布不均匀且溶剂释放性差的粘合剂,因为溶剂本身渗透能力强,破坏涂层,还会影响粘结强度;同时,分子量大的粘合剂在生产过程中,其分子量也必然不均匀。
3、增强胶膜的柔软性,在配制胶液时,适当减少固化剂的用量,使主剂与固化剂的交联反应程度有所降低,从而减少胶膜的脆性,使其保持良好的柔韧性和伸展性,有利于控制镀铝层的转移。
同时在涂胶时涂布量关系到产品的剥离强度,过多或过少都会影响产品的质量;过少,会造成复合牢度较小,容易剥离;过多,会增加成本,同时涂布量大,完全固化时间就长,粘合分子就有足够的活动能力,破坏涂层。
4、减少熟化时间。
原则上普通薄膜的熟化温度一般控制在45~45℃,而镀铝膜的复合产品原则上应提高熟化温度,采用高温短时的熟化方式,一般熟化温度在50~60℃之间,且勿低温长时间或自然熟化。
在复合加工中,张力的控制也尤为重要,是制得注意的环节。
四、镀铝膜复合产品剥离强度较差现象
以上介绍了“斑点”现象以及“迁移”现象,接下来谈一下剥离强度问题,这个问题同上述二个现象有很大联系,以上已经做了分析,相信大家已有所了解。
镀铝膜复合产品剥离强度较差,存在的现象以OPP//VMCPP及OPP//VMPET为多,例如江苏张家港某彩印厂曾碰到这样一个奇怪的问题:用浙江新东方油墨集团有限公司生产的108型油墨印刷OPP同VMCPP复合,使用江苏某一家胶粘剂生产的粘合剂,结果复合后的产品,稍加熟化,其强度就很好,但是熟化后剥离强度反而下降了,无法达到标准要求。
具体表现在镀铝层没有“迁移”,印刷油墨也没有被拉下。
产生这一现象,厂家怀疑是油墨的原因。
后来使用浙江新东方油墨集团有限公司生产的PU-2975型聚氨酯粘合剂,熟化后剥离强度明显比江苏某胶粘剂厂的粘合剂要高得多。
产生这一种现象,并非是江苏某胶粘剂厂生产的粘合剂质量差,而主要在于其生产的粘合剂是非镀铝膜用胶,尤其对OPP//VMCPP,粘结效果较差。
而PU-2975型粘合剂对于镀铝膜有极佳的粘结效果,分子量适中且均匀,溶剂释放性也较好,
同时对普通的材料复合也能体现较强的粘结效果。
综上所述,在实际生产中,要解决剥离强度差的现象是多方面的,首先要保证所选用的复合基材质量,要保证稀释溶剂的质量,在一个就是要选用风量、张力调节、复合辊温度与压力等等因素,也是必须予以关注和重视的。
镀铝膜转移现象分析
最近接到温州客户反馈使用我公司PU-1975H胶粘剂复合镀铝复合膜发生镀铝转移,影响了剥离强度。
通过了解对方的基本情况是这样的,胶水的配比是主剂:固化剂:乙酯=5:1:10,复合的产品结构是PET//VMPET//CPP,网辊是120线,机速大约是60米/分钟,烘道温度为50℃~60℃~65℃,复合辊温度60℃,印刷油墨是我公司超力福321油墨,而且同样的工艺条件下,上几天同样使用该批胶水没有发生这种情况。
通过如下试验:
1、建议提高烘道温度至60℃~70℃~80℃,其他工艺条件不变,看试验结果;
2、建议使用我公司PU-2975镀铝膜专用粘合剂,工艺条件不变,看试验结果。
3、建议在上述试验中同时用相同工艺再复合一次与以上条件试验对比,看试
验结果。
试验结果如下:1、2试验结果正常,3试验镀铝转移。
再进一步对稀释的乙酸乙酯,对仓库内共5桶溶剂进行了检验,含水量在0.3%~0.4%之间,含醇量0.1%~0.2%之间,但是里面有两桶的溶剂中含有0.83%、0.95%的甲苯。
而我们试验使用的溶剂刚好是取自这两桶里面的一桶。
从侧面了解,客户再罐装乙酸乙酯时,所用的包装桶并没有专用,这次刚好把装过甲苯的几个包装桶拿来装乙酯了,才造成这样的结果。
通过以上的例子我们认为,对于复合的工艺条件及原材料控制,要全方面的进行,哪怕有微小的失误,也会造成质量问题,所以我建议彩印厂在对原材料进行严格把关的同时也要对使用的溶剂包装进行控制,最好是使用专用桶。
从上述的质量案例分析,镀铝层转移问题,是由残留溶剂引起的,因为提高了烘道温度,残留溶剂减少,而使用PU-2975镀铝膜专用胶,该胶溶剂释放性好,残留溶剂相对也少,所以对镀铝层影响不大。
