建筑结构实验指导书

建筑结构试验09级实验指导书说明一、试验报告必须用墨水笔工整书写，原始记录不得涂改，每个学生必须按时独立完成试验报告，(包括预习思考题及试验作业题)。

二、严格遵守实验室规则：1．做好试验课前的预习。

2不得动用与本次实验无关的仪器设备。

3试验完毕，清理整理所用仪器设备及环境卫生，填好实验使用登记本，并交给任课老师后方可离开实验室。

4如有仪器设备损坏，按学校有关规定处理。

三、实验指导书所列试验方法均以现行国标和规范为依据。

编者：陈高2012年5月目录实验一等强度梁实验 (1)一、实验目的： (1)二、实验原理 (1)三、实验步骤 (2)四、实验记录 (3)实验二纯弯梁实验 (4)一、实验目的 (4)二、实验原理 (4)三、实验步骤 (5)四、实验结果 (6)五、实验记录表格 (7)实验三同心拉杆实验 (8)一、实验目的 (8)二、实验原理 (8)三、实验步骤 (9)四、实验记录表格 (9)实验四：偏心拉杆实验 (10)一、实验目的 (10)二、实验原理 (10)三、实验步骤 (12)四、实验结果处理 (12)实验五典型桁架结构静载实验 (14)一、实验目的 (14)二、实验原理 (14)三、实验操作步骤简介 (15)四、实验记录 (16)实验六混凝土无损检测实验 (18)一、实验目的 (18)二、实验仪器 (18)三、试验方法及步骤 (18)四、实验报告 (18)五、思考题 (18)实验一 等强度梁实验一、实验目的：1、学习应用应变片组桥，检测应力的方法2、验证变截面等强度实验3、掌握用等强度梁标定灵敏度的方法4、学习静态电阻应变仪的使用方法 二、实验原理1、电阻应变测量原理电阻应变测试方法是用电阻应变片测定构件的表面应变，再根据应变—应力关系（即电阻-应变效应）确定构件表面应力状态的一种实验应力分析方法。

这种方法是以粘贴在被测构件表面上的电阻应变片作为传感元件，当构件变形时，电阻应变片的电阻值将发生相应的变化，利用电阻应变仪将此电阻值的变化测定出来，并换算成应变值或输出与此应变值成正比的电压（或电流）信号，由记录仪记录下来，就可得到所测定的应变或应力。

昆明理工大学《建筑结构实验》实验指导书编者：苏何先赖正聪专业：学号：姓名：土木工程学院2018年10月实验守则1．实验应严格按步骤进行，安装、接线完毕后，要仔细检查，经教师复查后才能接通电源。

要如实的记录实验条件和数据。

2．实验完毕需经教师检查仪器、工具和实验数据后才能离开实验室。

3．注意安全用电，遇到事故应立即切断电源并报告教师处理。

4．要保持实验室安静和整洁，严禁乱扔纸屑，杂物及吸烟等。

5．私人器材（除文具用品外）不得带进实验室，实验室仪器和器材也不得擅自带出。

6．学生对仪器和实验设备应爱护和谨慎使用，对于不听从教师指导和违反操作规程以致损坏仪器、工具和元器件者应检查原因，按规定进行赔偿。

实验注意事项结构实验是一门实验性科学，即用实验的方法去验证设计理论和结构鉴定等问题。

当然，实验方法是建立在很多理论基础上的，如相似理论，光学、电学、弹塑性力学等。

因此，掌握实验理论是结构实验课的一个方面。

但是实验性的实践环节无疑是一个更为重要的方面，通过实践，掌握各种实验方法，提高实验技能。

因此，结构实验技术是工程技术人员必须掌握的技能之一。

为了能够顺利的完成实验，要求做好以下几个方面工作：一、实验前的准备工作首先，应认真预习本实验指导，了解实验目的、原理、方法和步骤，熟悉所使用的仪器和仪表的构造和操作规则。

另外，实验小组成员应分工明确、协调工作，准备好必要的表格。

二、正式实验在进行正式实验前，要注意各测量装置是否处于工作状态，仪表、试件安装是否稳妥，由指导教师检查后，方可进行实验。

在实验过程中，必须严肃认真、一丝不苟的进行工作，决不允许草率了事，私自拆动仪器和其它设备。

实验完毕，应清理好设备。

归还所借用的仪器和工具。

实验原始数据记录一式两份，一份交指导教师、一份留作小组作为实验报告依据。

三、实验报告的书写实验报告是实验者最后交出的实验成果，是实验资料的总结，实验者必须独立完成报告所要求的各项内容。

一般实验报告应包括以下内容：１、实验报告一律使用昆明理工大学报告用纸；２、实验名称、日期、地点、条件和实验人员；３、实验目的、实验所用设备、仪器、仪表、并注明型号和精度等；４、实验方法及步骤，扼要说明实验原理及如何进行实验；５、实验数据应记录在表格中，整理实验原始数据必须注意有效位数的运算法则，不能虚构精度；６、实验结果，在实验中除根据实测数据进行整理计算结果外，一般还采用图表和曲线表达实验结果；７、结论。

试验要求一、认真学习试验指导书，了解试验目的、所需仪器，熟悉实验要领、实验步骤。

二、试验前教师检查予习情况，检查合格者方可进行试验。

三、试验过程中，严格按照操作规程进行，不得擅自更改试验方法。

四、认真、如实填写试验数据，独立完成试验报告。

五、试验结束后将仪器设备洗刷干净，摆放如初。

实验一 水泥混凝土配合比设计及性能测试实验一、实验内容：1. 普通水泥混凝土配合比设计。

2. 大流动度混凝土配合比设计。

3. 混凝土拌合物的制备及性能测试。

4. 混凝土标准试块的成型和养护。

5. 混凝土抗压强度和抗折强度测定。

6. 混凝土动弹模及抗冻性能测定。

二、实验目的：1．掌握混凝土配合比的设计依据和性能的测试方法，。

2．了解混凝土各组分对混凝土性能的影响。

三、实验条件及要求1. 设备：混凝土搅拌机、混凝土震动台、液压万能试验机等。

2. 材料：水泥、碎石、河砂、水等。

要求：分组合作，根据设计要求及材料指标设计配合比，按标准要求进行试验。

注意试验安全。

四、实验方案设计混凝土配合比设计（根据所学知识，并根据要求设计混凝土的配合比）。

五、实验实施步骤（一）、混凝土配合比设计。

（二）、.配制强度的确定=+=σ645.1,,k cu o cu f f1、 水灰比计算=⋅⋅+⋅=ceb a o cu ce a f f f C W ααα, 2、 用水量确定=w m3、 水泥用量确定==CW m m w c 4、 砂率的确定=⨯+=%100Gs s p m m m S 5、 砂、石用量的计算体积法：100010,,=++++αρρρρGo G s o s w w c cm m m m质量法：h o G s w c m m m m ,ρ=+++ （三）、混凝土试拌、和易性测定及配合比调整混凝土实测表观密度 容器容积容器空质量装满混凝土后质量-=h o ,ρ= （kg/m 3） 试验过程中记录混凝土拌合物的和易性。

1、 混凝土拌合物和易性测定：混凝土拌合物的和易性包括流动性、粘聚性和保水性三个方面。

造价0908、0909、0910班房建建筑、结构实训任务书和指导书（2011-2012学年第二学期）一、实训目的及要求1.熟悉房屋构造的基本知识；2.熟悉房屋设计的程序和内容；3.熟悉房屋建筑、结构专业图纸的组成；4.掌握房屋建筑、结构专业图纸的表达方式；5.能熟练识读房屋建筑、结构专业图纸；6.现场观摩房屋建筑的布局；7.现场观摩和操作房屋建筑的钢筋制作和安装；8.现场观摩房屋建筑的板、梁、柱钢筋构造。

二、实训内容及步骤1.内容（1）识读房屋建筑、结构专业图纸；（2）现场进行梁、板钢筋下料长度计算及配料单编制；（3）现场进行梁、板钢筋加工；（4）现场进行梁、板钢筋绑扎与安装；（5）现场进行梁、板钢筋工程质量检查；2.步骤（1）钢筋混凝土梁、板施工图识读；（2）梁、板钢筋下料长度、根数计算；（3）填写配料单；（4）钢筋加工：调直→除锈→剪切→弯曲；（5）梁、板钢筋连接：焊接或机械连接或绑扎连接（6）梁、板钢筋绑扎与安装；（7）成品的质量检查及评价。

三、实训时间安排及地点表1 梁、板钢筋实训时间安排及地点四、实训分组本项目实训分组进行，每组5～6人，选一同学负责本组的分工和监督工作，并与实训指导教师联系。

五、成果及成绩考核1.成绩考核方式对每组实训操作成果进行检评打分，考评标准见表1-2；个人要按照要求完成实训日记、实训报告，由指导教师打分。

表2 梁、板钢筋实训考核标准注：如不合格，该项评分为零分；评分均以百分记。

2.成绩评定：成绩由指导教师根据每位学生的实训日记、实训报告、操作成果得分情况以及个人在实训中的表现进行综合评定。

（1）实训日记、实训报告: 30%（按个人资料评分）（2）实训操作: 70%（按组评分）六、实训组织管理1．实训指导方式：（1）指导教师以集中讲解、分步指导、巡视检查的方式进行指导；（2）每个班级安排两名以上实训指导教师进行指导，其中至少一名来自企业一线技术人员。

2．实训组织管理（1）由系领导、实训指导教师、实训班班主任组成实训领导小组，全面负责实训工作。

建筑构造与结构实验指导书张扬汉编制漳州师范学院二〇一〇年二月前言建筑构造与结构是园林专业一门理论知识与实践性并重的专业基础课课，实验（设计）是建筑构造与结构教学过程中不可缺少的环节。

通过对建筑构造与结构相关理论的实践，从而使学生了解和掌握建筑构造的基本理论和应用，并具有建筑构造设计的综合能力。

通过本课程的学习，巩固和训练学生绘制建筑工程图的技能，以及运用到自己建筑设计实践中去的能力。

本课程实验每人为一组进行，学生独立操作，完成实验（设计）内容。

本实验指导是由张扬汉编写。

由于编者水平有限，缺点和错误在所难免，敬请各位老师和同学提出宝贵意见。

目录实验一墙身构造节点设计实验二楼梯构造设计实验三园林挡土墙设计实验一墙身构造节点设计一、目的与要求1、了解墙身构造节点设计的主要内容和深度，掌握墙身的设计方法和步骤，学会熟练查阅相关建筑规范、图集等资料。

2、熟悉相关建筑制图规范，能识读一般的建筑施工图, 掌握建筑细部构造节点图样。

初步具备绘制建筑施工图的一定能力。

二、建议做法提供建筑的平面图、剖面图及必要的资料和条件，要求按指定位置设计墙身节点并画出详图。

三、内容与要求1、内容：墙身节点：包括散水或明沟、勒脚、窗台、墙身防潮层、过梁或圈梁、地坪层和楼板层及内外墙装修（可选做），。

2、要求：比例：1：10或1：20 。

完成图纸1~2张。

四、参考图样实验二楼梯构造设计一、目的与要求根据本课程的特点，学生完成设计以后，应达到下列基本要求：1、了解楼梯构造设计的主要内容和深度，掌握楼梯的设计方法和步骤，学会熟练查阅相关建筑规范、图集等资料。

2、熟悉相关建筑制图规范，能识读一般的建筑施工图, 掌握建筑细部构造节点图样。

初步具备绘制建筑施工图的一定能力。

二、建议做法按提供的楼梯间尺寸和使用要求，决定楼梯尺寸和构造，并画出楼梯图。

三、内容与要求1、平面图（3个）1：50 。

2、剖面图1：50 。

3、节点详图（1～3个）。

四、设计步骤（1）根据建筑物的类别和楼梯在平面中的位置，确定楼梯的形式。

昆明理工大学《建筑结构试验》实验指导书编者：苏何先赖正聪专业：学号：姓名：土木工程学院2013年10月实验守则1．实验应严格按步骤进行，安装、接线完毕后，要仔细检查，经教师复查后才能接通电源。

要如实的记录实验条件和数据。

2．实验完毕需经教师检查仪器、工具和实验数据后才能离开实验室。

3．注意安全用电，遇到事故应立即切断电源并报告教师处理。

4．要保持实验室安静和整洁，严禁乱扔纸屑，杂物及吸烟等。

5．私人器材（除文具用品外）不得带进实验室，实验室仪器和器材也不得擅自带出。

6．学生对仪器和实验设备应爱护和谨慎使用，对于不听从教师指导和违反操作规程以致损坏仪器、工具和元器件者应检查原因，按规定进行赔偿。

试验注意事项结构试验是一门试验性科学，即用实验的方法去验证设计理论和结构鉴定等问题。

当然，实验方法是建立在很多理论基础上的，如相似理论，光学、电学、弹塑性力学等。

因此，掌握实验理论是结构试验课的一个方面。

但是实验性的实践环节无疑是一个更为重要的方面，通过实践，掌握各种实验方法，提高实验技能。

因此，结构实验技术是工程技术人员必须掌握的技能之一。

为了能够顺利的完成实验，要求做好以下几个方面工作：一、实验前的准备工作首先，应认真预习本实验指导，了解实验目的、原理、方法和步骤，熟悉所使用的仪器和仪表的构造和操作规则。

另外，实验小组成员应分工明确、协调工作，准备好必要的表格。

二、正式实验在进行正式实验前，要注意各测量装置是否处于工作状态，仪表、试件安装是否稳妥，由指导教师检查后，方可进行实验。

在实验过程中，必须严肃认真、一丝不苟的进行工作，决不允许草率了事，私自拆动仪器和其它设备。

实验完毕，应清理好设备。

归还所借用的仪器和工具。

实验原始数据记录一式两份，一份交指导教师、一份留作小组作为实验报告依据。

三、实验报告的书写实验报告是实验者最后交出的实验成果，是实验资料的总结，实验者必须独立完成报告所要求的各项内容。

一般实验报告应包括以下内容：１、实验报告一律使用昆明理工大学报告用纸；２、实验名称、日期、地点、条件和实验人员；３、实验目的、实验所用设备、仪器、仪表、并注明型号和精度等；４、实验方法及步骤，扼要说明实验原理及如何进行实验；５、实验数据应记录在表格中，整理实验原始数据必须注意有效位数的运算法则，不能虚构精度；６、实验结果，在实验中除根据实测数据进行整理计算结果外，一般还采用图表和曲线表达实验结果；７、结论。

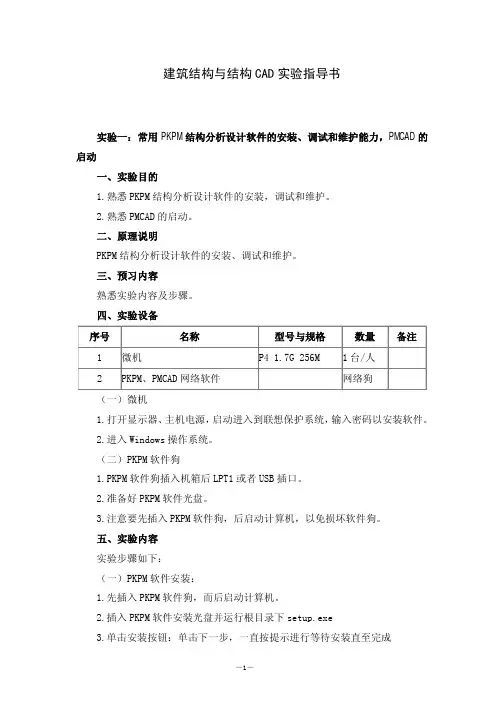

建筑结构与结构CAD实验指导书实验一：常用PKPM结构分析设计软件的安装、调试和维护能力，PMCAD的启动一、实验目的1.熟悉PKPM结构分析设计软件的安装，调试和维护。

2.熟悉PMCAD的启动。

二、原理说明PKPM结构分析设计软件的安装、调试和维护。

三、预习内容熟悉实验内容及步骤。

四、实验设备序号名称型号与规格数量备注1 微机P4 1.7G 256M 1台/人2 PKPM、PMCAD网络软件网络狗（一）微机1.打开显示器、主机电源，启动进入到联想保护系统，输入密码以安装软件。

2.进入Windows操作系统。

（二）PKPM软件狗1.PKPM软件狗插入机箱后LPT1或者USB插口。

2.准备好PKPM软件光盘。

3.注意要先插入PKPM软件狗，后启动计算机，以免损坏软件狗。

五、实验内容实验步骤如下：（一）PKPM软件安装：1.先插入PKPM软件狗，而后启动计算机。

2.插入PKPM软件安装光盘并运行根目录下setup.exe3.单击安装按钮：单击下一步，一直按提示进行等待安装直至完成4.重启计算机即可完成PKPM全部安装步骤，其他版本与此相似。

（二）PMCAD的启动：1.双击Windows桌面上的PKPM—CAD图标2.弹出PKPM系列软件界面3.用光标单击左上角“结构”书签4.弹出结构系列模块5.光标选中PMCAD模块6.在窗口显示出该模块的主菜单六、实验注意事项1.注意要先插入PKPM软件狗，后启动计算机，以免损坏软件狗。

2.插入PKPM软件狗时要将接口和狗位置正对轻轻插入，以免损坏软件狗插针。

七、实验报告要求1.本项目不需要实验报告，但需要教师现场加以指导。

实验二执行主菜单A—PM交互式数据输入一、实验目的1.熟悉PMCAD的主菜单A、人机交互方式输入各层平面数据2.熟知各功能键的定义二、原理说明本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。

PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。

《建筑结构试验》指导书济南大学土建学院张锡增彭亚萍张玉敏林明强编2006.8目录试验注意事项----------------------------------------------------------------- --------------------------2 工程结构常见试验设备、仪器-----------------------------------------------------------------------3 工程结构常见试验仪器的使用-----------------------------------------------------------------------3 试验一常用机械式量测仪表的构造与使用-----------------------------------------------------13 试验二静态电阻应变仪的使用和应变片在电桥中的接桥方法------------------------------14 试验三砼梁试件的设计与试验准备---------------------------------------------------------------17 试验四钢筋混凝土简支梁试验---------------------------------------------------------------------18试验注意事项掌握一般结构试验方法和试验技能，是从事土建各类工作专业人员应该具有最基本能力之一。

为了顺利完成试验，应注意以下事项。

1、试验准备工作：试验前，应预习本次试验的目的、原理、方法和步骤。

预见一下本次试验的过程和可能的结果。

熟悉所用试验仪表、试验设备的一般构造、工作原理和操作规则、注意事项等。

试验一般分小组进行，小组成员必须明确分工，协作完成。

2、试验：试验前：要安装调试仪表、设备、试件等，安装是否稳妥、安全（要预见可能的不安全因素），记录表格是否齐全，提请指导教师检查认可后，方可开始试验。

《建筑结构试验》试验指导书土木建筑工程学院结构试验室试验注意事项为了确保试验顺利进行，达到预定目的，应做到以下几点：一、做好试验前的准备工作1、试验指导书，明确本次实验目的、方法、步骤和试验注意事项。

2、预习与本次试验有关的基本原理和其他参考资料等。

3、对试验中所用的仪器、设备，试验前应有一定的了解和熟悉。

4、必须清楚的知道本次试验所须记录的项目和数据处理方法，事先作好记录表格等准备工作。

二、遵守试验室的规章制度1、严肃认真、保持安静。

2、爱护仪器设备，严格遵守操作规程。

3、非本试验所用设备及仪器切勿随意动用。

4、试验完毕后，应将仪器设备擦拭干净，并恢复到原来正常状态。

三、认真作好试验1、认真听取老师讲解。

2、清点有关试验用设备、仪表和器材。

3、应有严格的科学作风，认真细致的按照要求的试验方法和步骤进行。

4、对于带电或贵重的试验设备和仪器，在边接和布置完成时，应经教师检查通过后，方可开始试验。

5、试验过程中，应密切观察试验现象，随时进行分析，若发现异常，应及时报告，试验过程还应注意采取防护措施，确保人身、仪器和设备安全。

6、记录下全部所需测量数据，以及仪器型号、精度、量程，试件的尺寸、材料标号、保护层厚度、钢筋含量和规格等，如果试验结果与温度有关还应记录温度、湿度。

原始数据不得任意修改。

7、教学试验是培养学生动手能力的一个重要环节，在试验小组中虽有一定的分工，但每个学生都必须自己动手，相互交流，完成全部试环节。

8、如学生希望观察一些与本试验有关的其他现象，或用其他方案进行试验，在完成本试验规定项目后，经教师同意可以进行。

四、写好试验报告试验报告，是试验的总结，通过对它的书写，可以提高分析问题的能力，因此必需独立完成。

报告要求整洁清楚，要有分析和自己的观点，并进行讨论。

一般试验报告应具有下列内容：1、试验名称，试验目的，试验者及同组人员。

2、试验目的。

3、试验的基本原理、方法及步骤。

4、设备及仪器型号、精度、量程等。

《建筑结构试验》实验指导书试验一电阻应变片的粘贴技术与静态电阻应变仪的使用一、试验目的（1）掌握电阻应变片的选用原则和方法。

（2）学习常温用电阻应变片粘贴技术。

（3）熟悉静态电阻应变仪的操作规程。

（4）掌握静态电阻应变仪单点测量与多点测量的基本原理。

（5）学会电阻应变片作半桥及全桥测量的接线方法。

（6）验证电桥的桥路特性，测取不同接桥方式的桥路桥臂的灵敏系数。

二、试验设备及器材（1）等强度梁一根。

（2）万用表。

（3）粘结剂（502快干胶及305型AB胶、丙酮等）。

（4）常温用电阻应变片。

（5）电烙铁、镊子、放大镜及其他工具。

（6）测量导线若干。

（7）加载砝码。

（8）静态电阻应变仪及预调平衡箱。

三、实验方法及步骤（1）电阻应变片的粘贴。

①检查、分选电阻应变片——用放大镜剔除丝栅有形状缺陷，片内有气泡、霉斑、锈点等缺陷的应变片。

用万用表测量各应变片电阻值，进行电阻值选配。

同一测区用片的电阻值相差不得超过仪器可调平的允许范围。

②试件测点表面准备——用砂纸等工具除去试件待测表面漆层、电镀层、锈斑、污垢覆盖层，划出测点定位线，然后用0#砂纸磨平，再打成与测量方向成45°交叉的条纹，最后用棉球蘸丙酮沿一方向擦拭干净。

③贴片——使用502快干胶，要掌握时机，左手捏住应变片引线，右手上胶，胶水应均而薄（多用反而不好）。

待一分钟左右，当胶水发黏时，校正方向贴好，再垫上玻璃纸（最好用聚乙烯类非极性塑料薄膜），用手指稍加滚压即可。

用环氧树脂胶贴片时，先需在待测面上涂一薄层胶液，将应变片放上，轻轻校正方向，然后盖上一张玻璃纸，用手指朝一个方向滚压应变片，挤出气泡和过量的胶液，保证胶层尽可能地薄而均匀，而在应变片周围应有胶液溢出效果才好。

贴片后垫上橡皮等，用重物或夹具加压，压力为0.05~0.1MPa，24小时固化后方可进行贴片的质量检查。

1-试件；2-电阻应变片；3-温度补偿片；4-引线图1-1 电阻应变片粘贴示意图④固化——快干胶和环氧树脂胶均靠自然干燥让溶剂挥发而固化。

《建筑结构试验》实验教学指导书及实验报告姓名：专业：班级：学号：同济大学土木工程学院结构工程与防灾研究所工程结构试验中心2015年9月再编实验注意事项为达到实验目的、使实验顺利进行、强化实验效果，应注意以下事项：1、遵守实验室规章制度1）安全第一，进入实验室不得穿着露趾凉鞋、背心、短裤或裙子等；未经许可不得进入与教学实验无关区域；注意用电安全；注意加载过程的安全防护；2）不迟到、不早退，保持实验室的安静与整洁；3）爱护仪器设备，严格执行仪器设备操作规程。

2、认真做好实验前的预习，包括以下几方面：1）本实验指导书相关内容；2）教材相关内容；3）实验报告相关内容。

3、认真做好实验工作1）认真听取指导老师的讲解和演示；遇到不了解的情况及时提问；2）明确分工，团结合作，认真细致地按“实验指导书”进行实验；3）在指导老师的帮助下检查仪器设备、试验装置以及测试系统是，确保安全可靠；4）随时注意观察和记录实验过程，发现问题及时处理，并在数据处理阶段考虑其影响；5）原始数据应完整、清晰，不得涂改；6）同组实验人员应在充分交流记录数据后，分别填写在各自的“实验报告”上，并相互校对确认；7）将仪器设备恢复原状、清理场地，在指导老师许可后方可离开实验室。

4、认真完成实验报告1）实验报告要求做到实验数据齐全，曲线图表清晰，分析讨论确切，结论正确；2）综合运用所学的知识，同组成员可以共同讨论和交流，但不得相互抄袭图表、分析和结论；3）注意有效数字的修约；4）对实验过程提出修改意见或建议。

目录实验指导书：实验一电阻应变计、电阻应变仪、百分表和电测位移传感器的使用⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 2 实验二6m钢桁架静力试验⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 9 实验报告：实验一电阻应变计、电阻应变仪、百分表和电测位移传感器的使用⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 13 实验二6m钢桁架静力试验⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ 19实验一 电阻应变计、电阻应变仪、百分表和电测位移传感器的使用一、实验目的与要求1、 了解电阻应变计、电阻应变仪、百分表和电测位移传感器的构造；2、 通过等强度梁的加载实验，掌握电阻应变计、电阻应变仪、百分表和电测位移传感器的使用方法；3、 了解机械测量和电测测量的特点；4、 了解应变测试中不同电桥接法以及相应的桥臂特性；5、 掌握实验数据处理方法。

福建工程学院《建筑结构试验（检测）》实验指导书福建工程学院土木工程系2007年7月学生实验守则1、实验前应认真按教师布置进行预习，明确实验目的、要求，掌握实验内容、方法和步骤。

2、实验前的准备工作，经指导教师或实验技术人员检查，合格后方可进行实验。

实验过程中认真观察各种现象，记录实验数据，不能马虎的抄袭。

实验完毕必须整理好本组实验仪器，并经指导教师或实验技术人员验收后，方可离开。

实验后，认真分析实验结果，正确处理数据，细心制作图表，做好实验报告。

不符合要求者，应重做。

3、实验室内必须保持安静，不准高声喧哗打闹，不准抽烟，随地吐痰，乱抛纸屑杂物，不准做与实验无关的事。

不准穿背心、裤衩、拖鞋（除规定须换专业拖鞋外)或赤脚进入实验室。

4、必须严格遵守实验制订的各项规章制度，认真执行操作规程。

注意人身和设备安全。

5、爱护国家财物。

节约水电和药品器材，不得动用他组的仪器、工具材料。

凡损坏仪器、工具者应检查原因，填写报损单，并依照管理办法赔偿损失。

前言建筑结构试验（检测）是建筑结构专业的一门专业技术课程。

其任务是通过理论和实验的教学环节，使学生掌握检测鉴定与加固等方面的基本知识和基本技能，并能根据工程实际情况的需要，完成一般建筑结构的可靠性检测鉴定与加固设计，并通过一系列实验活动得到初步的实践训练。

因此，除了课堂试验理论教学之外，试验课是重要教学环节之一。

通过实验，能更好地掌握试验理论和方法，巩固和充实课堂教学效果，培养试验技能，为将来在实际工作中进行科学研究和结构检验打下基础。

为了达到预期目的，试验课必须注意以下几方面问题：1、试验前认真预习指导书和课本有关内容，同时应复习其它已学有关课程的有关章节，充分了解各个试验的目的要求、试验原理、方法和步骤，并进行一些必要的理论计算。

一些控制值的计算工作，试验前必须做好。

2、较大的小组试验，应选出一名小组长，负责组织和指挥整个试验过程，直至全组试验报告都上交后卸任，小组各成员必须服从小组长和指导教师的指挥，要明确分工，协调工作，不得擅离各自的岗位。

建筑结构试验实验指导书中国地质大学土木工程系目录实验一网架结构静载实验 (1)实验二钢筋混凝土梁正截面受弯性能实验 (7)实验三钢框架动载实验 (11)实验四混凝土强度及缺陷的非破损检测 (14)实验五预应力空心板鉴定性实验 (16)附录一DH3815静态应变测量系统操作指南 (21)附录二DHDAS动态测量系统操作指南 (25)实验一网架结构静载实验一、实验目的1、初步掌握应变片的选用原则和方法。

2、学习常温用电阻应变片的粘贴技术，学习静态电阻应变仪的使用方法。

3、掌握电阻应变测量的基本原理和接桥方法。

4、了解结构实验的加载方法，网架杆件轴力和线位移的测量方法。

通过对理论计算结果和实测结果的比较分析，验证理论计算的正确性，并分析对比之间的差异及原因。

二、实验设备及仪器1、试件网架网格700×700，网架尺寸2800mm×4200mm×95mm，杆件均为Ф42×3，见图1-1。

2，主要仪表及用途(1)DH3815静态电阻应变仪：测量应变值。

(2)机电百分表：测线位移。

(3)应变计：测量杆件应变。

(4)万用表：检测各测点阻值。

3、加载设备液压同步加载系统。

三、实验方法及步骤(一)贴片l、用放大镜检查、分选应变片，剔除丝栅有形状缺陷，片内有气泡、霉斑、锈点等缺陷的应变片。

用电桥测量各应变片电阻值，选择电阻值差在±0.5％欧姆内的应变片20枚供粘贴用。

2、测量选取及表面处理：选取杆件中间区段的截面，贴片部位应在形心主轴上。

先用砂纸磨平后，划出定位线，再用棉球醮丙酮擦洗干净。

3、贴片：每组选择1／4网架的部分杆件个贴应变计一片，布置图见图1-2。

使用502快干胶贴片要掌握时机，一手拿502瓶上胶，一手捏住应变片引出线，在应变片基底底面涂一层胶，应涂得薄而均匀，校正方向贴好，再用塑料薄膜盖在应变片上，用手指按应变片挤出多余的胶，约一分钟后轻轻掀开薄膜，检查有无气泡，翘曲、脱胶等现象，否则应重贴。

建筑结构实验指导书第1 页共36 页建筑结构实验指导书蓝声宁、阳国锋力学基础实验中心结构实验室2008年3月前言本指导书是配合本科土木工程专业《建筑结构实验》教材而编写的教学参考用书。

共精选了八个实验，包括结构实验常用基本仪器性能及其操作实验、四大结构中混凝土结构、砌体结构和钢结构的基本构件性能实验，重点突出了混凝土结构基本构件（板、梁和柱）实验。

所有实验涵盖了基本仪器操作性实验和结构基本构件研究性实验；非破坏性实验和破坏性实验；鉴定性实验和验证性实验等多方面内容。

同时还对实验分析方法、材料力学性能实验方法、仪器标定以及应力分析中计算机程序的使用等作了说明。

本书也可作为结构工程硕士研究生《结构测试技术》的实验教学参考书，也可供有关工程技术人员参考。

目录前言 (1)实验注意事项 (2)实验一电阻应变片的粘贴技术 (4)实验二静态电阻应变仪操作实验 (6)实验三电阻应变片灵敏系数的测定 (9)实验四简支钢桁架非破坏性实验 (13)实验五预应力混凝土空心板鉴定性实验土 (17)附录回弹仪测定实验 (20)实验六钢筋混凝土简支梁破坏性实验 (24)实验七标准砖砌体抗压强度实验 (26)实验八钢筋混凝土短柱破坏性实验 (28)附件一预应力混凝土空心板加载程序表 (30)附件二实验数据记录表 (33)实验注意事项为了确保实验顺利进行、达到预定目的，应做到以下几点：一、作好实验前的准备工作1、预习指导书，明确本次实验目的、方法、步骤和注意事项。

2、预习与本次实验有关的基本原理和其它有关参考资料等。

3、对实验中所用到的仪器、设备，实验前应有一定的熟悉和了解。

4、必须清楚地知道本次实验所需记录的项目及数据处理方法，事先作好记录表格等准备工作。

5、除了解指导书中所提方案外，应多设想一些其它方案。

二、遵守实验室的规章制度1、严肃认真、保持安静。

2、爱护设备几仪器，严格遵守操作规程。

3、非本实验所用设备及仪器切勿随便动用。
