毕业设计（论文）任务书
毕业设计（论文）任务书
毕业设计（论文）任务书5．本毕业设计（论文）课题工作进度计划：
起迄日期工作内容
2011年11月1日～2011年11月10日2011年11月14日～2011年11月18日2011年11月28日～2011年12月16日2011年11月19日～2012年2月19日2012年2月20日～2012年3月2日2012年3月5日～2012年3月9日2012年3月12日～2012年3月16日
2012年3月19日～2012年3月23日2012年3月26日～2012年3月30日2012年4月2日～2012年4月13日2012年4月16日～2012年4月20日2012年4月23日～2012年4月30日2012年5月1日～2012年5月4日2012年5月5日～2012年5月13日选题
进行选题，完成专业外文翻译
并发放任务书
完成开题报告，提交指导老师审阅
熟悉任务书，收集相关资料
采用维锦软件完成工程量的估算
并完成资源需求量的计算
完成施工进度计划表的编制和施工平面布置图的绘制
完成施工方案的初步编制，形成施工组织设计
编制相关专项方案或论文撰写
对成果整理、制作PPT汇报材料，
成果提交
成果交指导老师评阅
成果修改，确定参加答辩资格
论文答辩。
11级毕业设计任务书苏州信息职业技术学院毕业设计（论文）任务书课题名称：雏鸡孵化室温度控制系统主要技术指标：1.控制孵化室的温度在37度~38.5度之间连续可调；2.设定温度后温度能够保持恒定，误差不超过+/-0.3度；3.具有温度超限报警、设备故障报警等功能；工作内容和要求：1.分析项目需求，根据现有的研究现状，设计控制方案；2.进行方案比较论证，并进行设备选型及分析；3.构建整个硬件系统并进行调试分析；4.构建整个软件系统并进行调试分析；5.记录整个工作过程中出现的问题并进行分析；主要参考文献：1苏州信息职业技术学院毕业设计（论文）任务书课题名称：大棚自动灌溉系统主要技术指标：1.可以设定灌溉的开始时间和结束时间，设定后可以自动灌溉；2.缺水自动报警，水位超限自动停止灌溉；3.具有用水量记录功能；课题名称：大棚自动通风系统主要技术指标：1.自动检测大棚内部温度和湿度并进行记录；2.根据设定条件启动电机带动通风口打开；3.可以实现远程控制和管理；工作内容和要求：1.分析项目需求，根据现有的研究现状，设计控制方案；2.进行方案比较论证，并进行设备选型及分析；3.构建整个硬件系统并进行调试分析；4.构建整个软件系统并进行调试分析；5.记录整个工作过程中出现的问题并进行分析；主要参考文献：1苏州信息职业技术学院毕业设计（论文）任务书课题名称：窗帘自动控制系统主要技术指标：1.可以根据光照强度自动控制窗帘的开启和关闭；2.可以手动控制窗帘的开启和关闭；3.可以根据设定的开始时间和关闭时间控制窗帘；4.具有故障报警功能；工作内容和要求：1.分析项目需求，根据现有的研究现状，设计控制方案；2.进行方案比较论证，并进行设备选型及分析；3.构建整个硬件系统并进行调试分析；4.构建整个软件系统并进行调试分析；5.记录整个工作过程中出现的问题并进行分析；主要参考文献：1苏州信息职业技术学院毕业设计（论文）任务书课题名称：窗户自动控制系统主要技术指标：1.具有雨量传感器，下雨时自动关闭窗户；2.可以根据设定的开启和关闭时间控制窗户的开启状态；3.具有手动功能；4.具有故障报警及防夹功能；工作内容和要求：1.分析项目需求，根据现有的研究现状，设计控制方案；2.进行方案比较论证，并进行设备选型及分析；3.构建整个硬件系统并进行调试分析；4.构建整个软件系统并进行调试分析；5.记录整个工作过程中出现的问题并进行分析；主要参考文献：1苏州信息职业技术学院毕业设计（论文）任务书课题名称：工厂供电集控系统主要技术指标：1.利用PLC作为主控装置，继电器辅助控制整个工厂的电源状态；2.控制10路灯光，10路三相电源，10路排气扇；3.集控端采用人机界面的方式进行控制；4.具有故障报警功能；工作内容和要求：1.分析项目需求，根据现有的研究现状，设计控制方案；2.进行方案比较论证，并进行设备选型及分析；3.构建整个硬件系统并进行调试分析；4.构建整个软件系统并进行调试分析；5.记录整个工作过程中出现的问题并进行分析；主要参考文献：1苏州信息职业技术学院毕业设计（论文）任务书课题名称：农药自动喷淋系统主要技术指标：1.能够选择相应的药物及稀释比列；2.自动根据设定的时间和喷药流量进行农药喷淋；3.具有数据记录功能；工作内容和要求：1.分析项目需求，根据现有的研究现状，设计控制方案；2.进行方案比较论证，并进行设备选型及分析；3.构建整个硬件系统并进行调试分析；4.构建整个软件系统并进行调试分析；5.记录整个工作过程中出现的问题并进行分析；主要参考文献：1苏州信息职业技术学院毕业设计（论文）任务书课题名称：智能充电管理系统主要技术指标：1.采用智能卡进行用户身份管理；2.充电开始后自动进行计费并从账户中扣除，若中途停止充电，则自动关闭电源并停止计时；3.可以同时进行5路充电管理，可以采用定金额或定时充电设定；工作内容和要求：1.分析项目需求，根据现有的研究现状，设计控制方案；2.进行方案比较论证，并进行设备选型及分析；3.构建整个硬件系统并进行调试分析；4.构建整个软件系统并进行调试分析；5.记录整个工作过程中出现的问题并进行分析；主要参考文献：1苏州信息职业技术学院毕业设计（论文）任务书课题名称：太阳能水位控制系统主要技术指标：1.自动控制太阳能热水器内部水位，保持在某一恒定值；2.具有冬天排水功能；3.管路故障或者停水时可以自动控制阀门的状态并具有故障报警功能；工作内容和要求：1.分析项目需求，根据现有的研究现状，设计控制方案；2.进行方案比较论证，并进行设备选型及分析；3.构建整个硬件系统并进行调试分析；4.构建整个软件系统并进行调试分析；5.记录整个工作过程中出现的问题并进行分析；主要参考文献：1苏州信息职业技术学院毕业设计（论文）任务书课题名称：自动存包柜的设计主要技术指标：1.本存包柜共有20个存包位；按下存包按钮后，柜门打开，如果3分钟内门没有关闭将自动蜂鸣报警，并在1分钟后自动关闭；2.具有包位状态显示功能；3.具有故障报警功能；工作内容和要求：1.分析项目需求，根据现有的研究现状，设计控制方案；2.进行方案比较论证，并进行设备选型及分析；3.构建整个硬件系统并进行调试分析；4.构建整个软件系统并进行调试分析；5.记录整个工作过程中出现的问题并进行分析；主要参考文献：1苏州信息职业技术学院毕业设计（论文）任务书课题名称：广告灯箱自动控制系统主要技术指标：1.自带光线传感器，能够在光照不足时自动亮灯，光线充足时自动关灯；2.能够自动定时进行广告页翻转，同时每页的展示时间可调；3.发生故障时自动闪烁提醒；工作内容和要求：1.分析项目需求，根据现有的研究现状，设计控制方案；2.进行方案比较论证，并进行设备选型及分析；3.构建整个硬件系统并进行调试分析；4.构建整个软件系统并进行调试分析；5.记录整个工作过程中出现的问题并进行分析；主要参考文献：1苏州信息职业技术学院毕业设计（论文）任务书课题名称：太阳能热水器水温控制系统主要技术指标：1.能够实时监测太阳能热水器水箱中的水温并显示；2.使用热水时，如果水温低于30度时自动启用电辅助加热功能；3.水温低于4度时，不管是否使用都自动启动电辅助加热，保持水温在4度左右，以防止结冰。

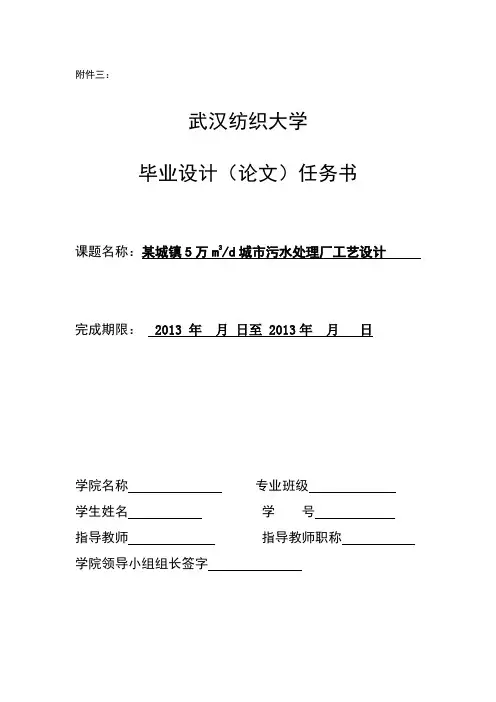

附件三：武汉纺织大学毕业设计（论文）任务书课题名称：某城镇5万m3/d城市污水处理厂工艺设计完成期限：2013 年月日至 2013年月日学院名称专业班级学生姓名学号指导教师指导教师职称学院领导小组组长签字一、课题训练内容通过对城市中小型污水处理厂工艺的选择、设计，培养环境工程专业学生利用所学到的水污染控制理论，系统的掌握污水处理方案比较、优化，各主要构筑物结构设计与参数计算，主要设备选型包括格栅、提升泵、鼓风机、污泥脱水机、砂水分离器、刮泥机、水下搅拌器、淹没式循环泵、加药设备、消毒设备等，以及平面布置和高程计算。
然后根据所确定的工艺和计算结果，绘制污水处理厂总平面布置图，高程布置图及各主要构筑物图8张。
二、设计（论文）任务和要求（包括说明书、论文、译文、计算程序、图纸、作品等数量和质量的具体要求）设计主要内容：1、设计说明书(含计算书)一份。
①设计概述、城市概况、设计范围、设计任务与资料②城市污水水量与水质的计算、排水方案与处理方案的选择③污水厂污水管道平面布置、污水处理厂平面与高程布置④泵站设计计算与污水管道水力计算⑤污水处理厂工艺流程及各单体构筑物设计计算⑥经济技术核算2、设计图纸包括城市污水厂平面布置图、城市污水厂工艺高程图、污水总泵站布置图、各主要单元处理工艺的设计图纸等（8张2-3号图）。
设计要求：1、按照学院关于毕业设计的相关规定的要求，独立按时完成课程设计、要求图面正确、整洁、字迹工整。
2、本设计题目与设计成果同时上交、以便校阅。
三、毕业设计（论文）主要参数及主要参考资料1.设计资料1.1 设计水量：设计污水量为50000m3/d；1.2进出水水质：表1 污水厂设计进出水水质对照表单位(mg/L) COD Cr BOD5SS TN TP NH3-N进水320 150 200 35 4 15出水≤60≤20≤20≤15 1 ≤5去除率/% ≧81.25 ≧86.7 ≧90 ≧57 75 ≧66.7进水水质根据当地环保局监测的城镇污水水质，污水处理厂出水水质参考《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级B标准，出水排入淦河；2.设计任务本次设计为某市某城镇污水处理厂初步设计和单项处理构筑物施工图设计。

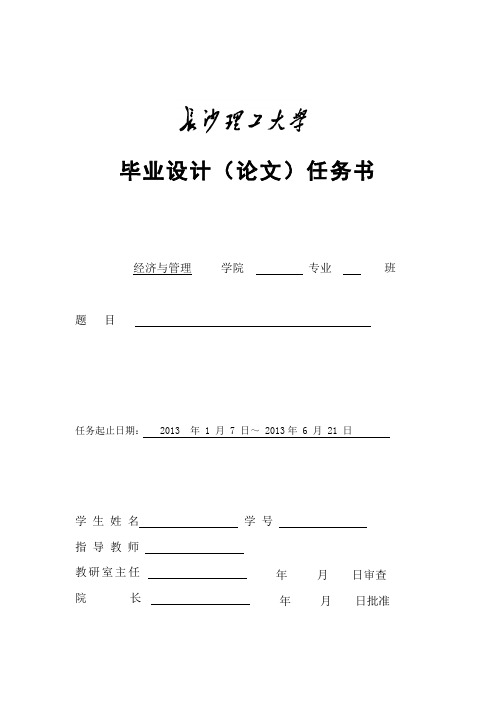

毕业设计（论文）任务书经济与管理学院专业班题目任务起止日期： 2013 年 1 月 7 日～ 2013年 6 月 21 日学生姓名学号指导教师教研室主任年月日审查院长年月日批准一、毕业设计（论文）任务2. 此任务书最迟必须在毕业设计（论文）开始前一周下达给学生。
3. 此任务书可从教务处网页表格下载区下载二、毕业设计（论文)工作进度计划表注:1. 此表由指导教师填写；2. 此表每个学生人手一份，作为毕业设计（论文)检查工作进度之依据;3. 进度安排请用“一"在相应位置画出。
三、学生完成毕业设计（论文)阶段任务情况检查表注：1. 此表应由指导教师认真填写。
阶段分布由各学院自行决定。
2. “组织纪律”一档应按《长沙理工大学学生学籍管理实施办法》精神,根据学生具体执行情况,如实填写.3. “完成任务情况"一档应按学生是否按进度保质保量完成任务的情况填写。
包括优点,存在的问题与建议4. 对违纪和不能按时完成任务者,指导教师可根据情节轻重对该生提出忠告并督促其完成。
四、学生毕业设计（论文)装袋要求：1. 毕业设计（论文）按以下排列顺序印刷与装订成一本(撰写规范见教务处网页）.（1) 封面 (2) 扉页(3) 毕业设计（论文）任务书（4）中文摘要(5）英文摘要 (6）目录(7) 正文 (8) 参考文献（9) 致谢（10）附录（公式的推演、图表、程序等）（11）附件1：开题报告（文献综述） (12) 附件2：译文及原文影印件2. 需单独装订的图纸(设计类）按顺序装订成一本。
3。
修改稿（经、管、文法类专业）按顺序装订成一本。
4。
《毕业设计（论文）成绩评定册》一份。
5．论文电子文档[由各学院收集保存］。
学生送交全部文件日期学生(签名）指导教师验收（签名）。
西安建筑科技大学本科毕业设计（论文）任务书1题目：西安某中学教学楼空调系统冷热源设计(方案一)院（系）：环境与市政工程学院专业：建环11学生姓名：王栎扬学号：110310402指导教师（签名）：周敏主管院长（主任）（签名）：时间：2015年3月16日一、毕业设计（论文）任务的主要内容（含主要技术参数）本课题为“西安市某中学教学楼的空调系统冷热源设计”，项目冷热负荷、设备计算和选型由本专业设计人员计算确定。
热源采用燃气锅炉，温度为60/50℃，燃气由室外集中供给；冷源采用常规电制冷，温度为7/12℃。
制冷供热机房设置于教学楼地下室。
二、毕业设计（论文）题目应完成的工作（含图纸数量）本题目的毕业设计任务，包括设计说明书和图纸二部分。
设计说明书不少于10000字；参考文献不低于8篇；完成五张一号图，其中包括一张手绘图.；英文专业文献的翻译量为：1.2万外文印刷字符或译出4000汉字以上。
设计说明书要求有目录、中外文摘要、正文及参考文献。
设计说明书主要内容：1.冷热负荷计算；2．设计方案的分析及选择；3．制冷、供暖主要设备的选择和计算及系统布置；4．系统的水力计算；5．辅助设备的选择。
图纸的名称、数量及要求与设计方案有关，其基本要求和名称如下：1．设计与施工说明；2. 图例；3．设备、材料表；4．制冷、供暖系统原理图；5. 设备平面布置图；6．管道平面图；7．制冷供暖系统轴测图；8．详图及局部放大图。
三、毕业设计（论文）进程的安排序号设计（论文）各阶段任务日期备注1 文献阅读、调研 3.17～3.272 冷热负荷计算 3.28～4.63 设计方案的分析及选择 4.7～4.144 制冷、供暖主要设备的选择和计算及系统布置4.15～4.21 含草图5 系统的水力计算 4.22～4.256 辅助设备的选择 4.26～4.287 绘图 4.29～6.108 论文答辩 6.11～6.16四、主要参考资料及文献阅读任务1) GB 50736-2012 民用建筑供暖通风与空气调节设计规范；2) 陆耀庆主编，实用供热空调设计手册（第二版）；3) GB/T50114-2001 暖通空调制图标准；4) GB50155-92 采暖通风与空气调节术语标准；5) GB50242-2002 建筑给水排水及采暖工程施工质量验收规范；6) 全国民用建筑工程设计技术措施暖通空调·动力（2009版）。

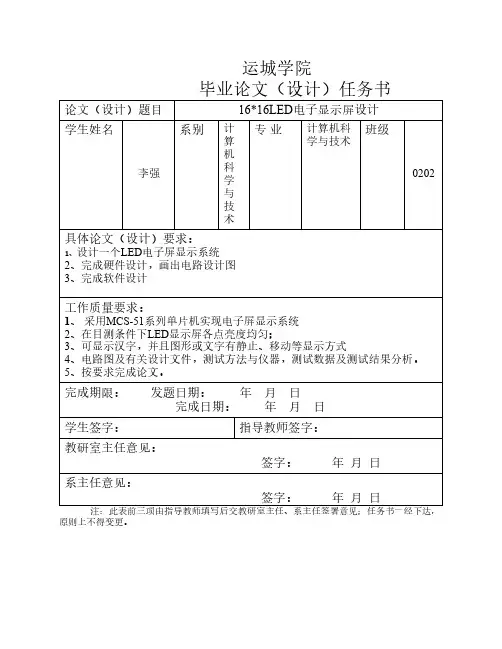

运城学院
毕业论文（设计）任务书论文（设计）题目16*16LED电子显示屏设计
学生姓名
李强系别计
算
机
科
学
与
技
术
专业计算机科
学与技术
班级
0202
具体论文（设计）要求：
1、设计一个LED电子屏显示系统
2、完成硬件设计，画出电路设计图
3、完成软件设计
工作质量要求：
1、采用MCS-51系列单片机实现电子屏显示系统
2、在目测条件下LED显示屏各点亮度均匀；
3、可显示汉字，并且图形或文字有静止、移动等显示方式
4、电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析。
5、按要求完成论文。
完成期限：发题日期：年月日
完成日期：年月日
学生签字：指导教师签字：
教研室主任意见：
签字：年月日
系主任意见：
签字：年月日注：此表前三项由指导教师填写后交教研室主任、系主任签署意见；任务书一经下达，原则上不得变更。
黄山学院建筑工程学院成人高等教育土木工程专业2013级毕业设计任务书指导老师：陈鹏、黄剑、邢凯峰、高雪冰一、设计（论文）的教学目的：毕业设计（论文）是一个总结性的教学环节，是学生全面系统地融汇所学理论知识和专业技能并运用于解决实际问题的过程。
通过本教学环节，要加深学生对所学基本理论知识的理解，培养学生综合分析和处理问题的能力以及设计创新精神，使学生得系统性的训练。
二、设计（论文）的主要内容：毕业设计内容为钢筋混凝土框架结构建筑物的建筑及结构设计，具体设计对象自选，但要求层数不少于4层。
本次毕业设计（论文）要求学生依据所选课题的具体要求，利用计算机辅助完成任务书相关内容。
三、设计（论文）的基本要求：学生在毕业设计（论文）期间，在老师的指导下，通过查询资料和调查研究，了解所选课题所涉及到的相关规范要求，独立完成全部设计（论文）内容，并做到方案合理，条理明晰，方案经济可行。
四、进度安排：五、主要参考文献：[1]建筑结构可靠度设计统一标准GB50068-2001，2002年3月1日[2]建筑结构荷载规范GB50009-2001，2002年3月1日[3]建筑抗震设计规范GB50009-2010，2010年12月1日[4]混凝土结构设计规范GB50010-2002，2002年4月1日[5]建筑地基基础设计规范GB50007-2002，2002年4月1日[6]建筑结构制图标准GB/T 50015-2001，2002年3月1日[7]建筑模数协调统一标准GBJ 2-86，1987年7月1日[8]沈蒲生，建筑工程毕业设计指南。
北京：高等教育出版社，2007[9]龙驭球，结构力学。
北京：清华大学出版社，2006[10]李国强，结构抗震设计，北京：中国建筑工业出版社，2008[11]沈蒲生，混凝土结构设计，北京：高等教育出版社，2007六、设计成果要求最后设计成果应包含以下内容：（1）结构计算书1份（2）结构设计说明（3）基础平面布置图及基础详图（4）各层柱结构平面图（5）各层梁结构平面图（6）各层板结构平面图（7）楼梯详图（8）手算对应框架配筋图图纸一律采用电脑绘制，图幅为1号或2号图纸，各平面图图比例为1：100，详图比例为1：20~1：30.注：毕业设计辅导主要通过QQ群进行，请大家务必加入毕业设计QQ 群。

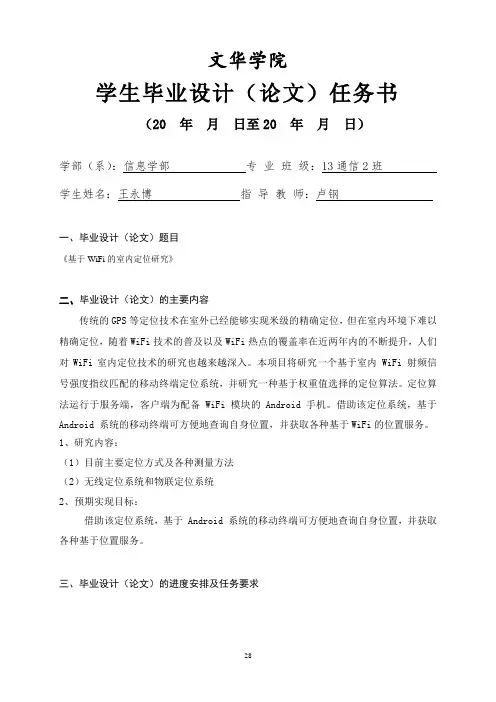

文华学院学生毕业设计（论文）任务书（20 年月日至20 年月日）学部（系）：信息学部专业班级：13通信2班学生姓名：王永博指导教师：卢钢一、毕业设计（论文）题目《基于WiFi的室内定位研究》二、毕业设计（论文）的主要内容传统的GPS等定位技术在室外已经能够实现米级的精确定位，但在室内环境下难以精确定位，随着WiFi技术的普及以及WiFi热点的覆盖率在近两年内的不断提升，人们对WiFi室内定位技术的研究也越来越深入。
本项目将研究一个基于室内 WiFi 射频信号强度指纹匹配的移动终端定位系统，并研究一种基于权重值选择的定位算法。
定位算法运行于服务端，客户端为配备 WiFi 模块的 Android 手机。
借助该定位系统，基于Android 系统的移动终端可方便地查询自身位置，并获取各种基于WiFi的位置服务。
1、研究内容：（1）目前主要定位方式及各种测量方法（2）无线定位系统和物联定位系统2、预期实现目标：借助该定位系统，基于 Android 系统的移动终端可方便地查询自身位置，并获取各种基于位置服务。
三、毕业设计（论文）的进度安排及任务要求四、同组设计者无五、主要参考文献（不少于15篇，其中，外文文献不少于5篇【艺术设计、汉语言文学、日语专业除外】）[1] Veljo Otsason. Accurate Indoor Localization Using Wide GSM Fingerprinting. Master’s Thesis, Institute of Computer Science, University of Tartu, 2005[2] 韩霜，罗海勇，陈颖，丁玉珍．基于TDOA 的超声波室内定位系统的设计与实现．传感技术学报，23（3）：347~353，2010[3] Paramvir Bahl and Venkata N. Padmanabhan. RADAR: An In-Building RF-based User Location and Tracking System. IEEE infocom,774~784,2000[4] Kamol Kaemarungsi. Design of Indoor Positioning Systems Based on Location Fingerprinting Technique. Doctor’s Thesis. School of Information Science. University of Pittsburgh. 2005.[5] Madigan D, Elnahrawy E, Martin R P, et al. Bayesian Indoor Positioning Systems. Proceedings of the 24th Annual Joint Conference of the IEEE Computer and Communications Societies,1217~1227,2005[6]叶世榕.GPS 非差相位精密单点定位理论与实现[D].武汉：武汉大学，2002.[7]徐绍铨,张华海,杨志强,王泽民.GPS 测量原理及应用[M].武汉：武汉大学出版社，2003.[8]刘焱雄,周兴华,张卫红,吴永亭.GPS 精密单点定位精度分析[J].海洋测绘，2005，25（1）：44-46.[9]Zumberge J F,Heflin M B,Jefferson D C,et al (1997).Precise Point Positioning for the Efficient and Robust Analysis of GPS Data from Large Networks[J].Journal of Geophysical Research,1997,102(B3):5 005-5 017.[10]宋伟伟，姚宜斌，罗峰.精密单点定位中周跳探测与修复方法研究[J].测绘信息与工程，2007，32（3）：34-36.[11] /wiki/Android_(operating_system)[12] J. Bardwell. Converting Signal Strength Percentage to dBm Values. White Paper, 2002.[13] Kwok-Wai Cheung, Jonathan H.-M. Sau, and R. D. Murch, A New Empirical Model for Indoor Propagation Prediction. IEEE Transactions On Vehicular Technology. 47(3), 1998[14] Ville, Tommi, et al. A Comparative Survey of WLAN Location Fingerprinting Methods. Proc. of the 6th Workshop on Positioning, Navigation and Communication 2009, 243~251,2009[15] 林以明，罗海勇，李锦涛，赵方．基于动态Radio Map 的粒子滤波室内无线定位算法．计算机研究与发展，2010[16] 赵方，马严，罗海勇，林权．基于核函数法及马尔可夫链的节点定位技术．第三届中国传感器网络学术会议，36（10）：102~105，2009开放性和扩展性。
1.110KV 变电站一次部分设计原始资料数据1 ．变电所的性质：地区性降压变电所，主要供地方负荷3 ．自然条件：所区地势平坦，海拔600 米，交通方2 ．地理位置：本所在开发区轻纺工业区内便，有公路经过本所附近。
最高气温：+ 38 摄氏度最低气温：一25 摄氏度，年平均温度：+ l5 摄氏度最大风速：25 ｍ／s 覆冰厚度：５ｍｍ地震烈度：< 6 级土壤电阻率：< 400 Ω．Ｍ雷电日：30周围环境：条件较好，不受污染影响冻土深度： 1.2m主导风向：夏东南，冬西北4 ．负荷资料：110 千伏侧共 4 回线与电力系统联接，35 千伏侧共10 回架空出线，最大综合负荷56MW，功率因数0.85 。
35 千伏侧负荷情况表远景发展：35 千伏侧远景拟发展 2 回线14MW负荷，最大综合负荷18MW，功率因数0.85 ，10 千伏侧共12 回电缆出线。
10 千伏侧负荷情况表系统情况1.111KV 变电站一次部分设计一、设计题目220KV 降压变电所电气一次部分设计二、设计要求（1）选择本变电所主变的台数、容量和类型。
（2）设计本变电所的电气主接线，选出数个电气主接线方案进行技术比较，确定一个较佳方案。
（3）进行必要的短路电流计算。
（4）选择和校验所需的电气设备。
（5）设计和校验母线系统。
（6）进行继电保护的规划设计。
（7）进行防雷保护的规划设计。
三、设计依据1、待建变电所的有关资料如下：（1）设计变电所在城市近郊，向开发区的炼钢厂供电，在变电所附近还有地区负荷。
（2）确定本变电所的电压等级为220∕110∕10KV，220KV是本变电所的电源电压，110KV和10KV是二次电压。
（3）待设计变电所的电源，由双回220KV线路送到本变电所；在中压侧110KV 母线送出 2 回线路；在低压侧10KV母线，送出12 回线路；本变电所220KV 母线有三回输出线路。
该变电所的所址，地势平坦，交通方便。
2、110KV和10KV用户负荷统计资料110KV用户负荷统计资料用户名称最大负荷（KW）cosφ回路数重要负荷百分数（％）炼钢厂42000 0.95 2 6510KV用户负荷统计资料序重要负荷号用户名称最大负荷cosφ回路数百分数（KW）（％）1 矿机厂1800 22 机械厂900 23 汽车厂2100 0.95 2 624 电机厂2400 25 炼油厂2000 26 饲料厂600 2最大负荷利用小时数T max＝5500h，同时率取0.9 ，线路损耗取5％。
3、待设计变电所与电力系统的连接情况四、完成的技术资料1、设计说明书一份（前言、目录、正文、附录及参考文献）2、计算书3、变电所电气主接线图。
4、继电保护装置规划图。
1.112 110KV 变电站一次部分设计变电所位于某中小型城市边缘，所区西为城区，南为工业区，所址地势平坦，交通便利，进出线方便，空气污染轻微，不考虑对变电所的影响。
所区平均海拔186 米，最高气温40℃，最低气温-15℃，年平均气温14℃，土壤温度25℃, 出线方向：110KV向北，35KV向西，10KV向东, 拟建变电所概况如下图：S1 S2Xc1 Xc2L1110kVL2 L3拟建变电所35kV 10kV图1-1 概况图一．设计任务（一）负荷分析及主变压器的选择（二）电气主接线的设计（三）设计变电所的所用电接线（四）短路电流计算（五）电器设备的选择（六）配电装置规划（七）继电保护配置（八）防雷规划二．负荷情况表1-1 负荷表电压负荷名称每回最大负功率回路数供电方线路长度荷（kW）（km）因数式A 变电所6000 0.9 1 架空15B 变电所7000 0.92 1 架空8 35kVC变电所4500 0.85 2 架空10 D厂4300 0.88 2 架空7E厂5000 0.85 1 架空11F 变电所1000 0.9 3 架空 5G变电所800 0.89 2 电缆 2 H厂700 0.89 1 电缆 3 10kVI 厂800 0.88 2 架空7J 厂200 0.88 1 架空 4K厂100 0.9 1 架空 5L 厂500 0.88 2 架空21.113 35KV 降压变电站一次部分设计一、已知资料1. 为保证某地区供电需要，需设计一座35kV 降压终端变电所，以10kV 架空线给各农网供电。
2距本变电所7.8km和6km各处有一系统变电所，由这两个变电所用35kV 双回架空线路向待设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1000MVA。
3. 本变电所10kV 母线到各出线均用10kV架空线路供电，其中＃1 出线和＃2 出线为Ⅰ类负荷，其余为Ⅱ类及Ⅲ类负荷，T max=4000h，各馈线负荷如下表变电所10kV出线负荷序号出线名称计算有功功率（kW）计算用无功功率（kVAR）1 ＃1 1830 5502 ＃2 1610 11403 ＃3 1990 9804 ＃4 1500 9955 ＃5 2650 5906 ＃6 2090 9437 ＃7 1450 9768 ＃8 1850 13484. 所用电的主要负荷见下表：变电所自用电负荷序号名称额定容量（kW）功率因数（cos φ）安装台数工作台数备注1 主充电机25 0.88 1 1 周期性负荷2 浮充电机 4.5 0.85 1 1 经常性负荷3 蓄电池室通风 3 0.88 1 1 经常性负荷4 屋内配电装置通风1.2 0.8 2 2 周期性负荷5 检修间试验用电16 0.8 1 1 经常性负荷6 载波运动0.96 0.69 1 1 经常性负荷7 照明负荷16 经常性负荷8 生活水泵等用电10 经常性负荷5. 环境条件（1）当地最热月平均最高温度40°C，最热月平均温度35°C,极端最低温度－10°C，均用架空线。
（2）当地海拔小于1000m，雷暴日数36.9 日/ 年；无空气污染。
变电ρ≤500Ω·m的黄土上。
所地处在（3）相对湿度：月平均≤90%，日平均≤95%（4）风速≤35m/s1.114KV 开关站设计某高层商住（综合）大厦10kV配电房设计郭珍闫明胜一、设计题目某高层商住（综合）大厦10kV配电房设计二、设计要求2.某高层商住（综合）大厦供电配电系统设计。
5.kV 电源进线方式的专题讨论。
1.3负荷分级分类说明1.4主接线方案的选择论证1.5短路电流计算及主设备1.6电气设备的选择1.7配电装置（柜）的平面布置图1.8保护、监控、测量的配置及说明1.9配电系统的防雷接地说明三、设计依据1. 高层商住综合大厦位于市中心，总建筑面积约 3 万平方米，地下设二层，地面上25 层，高约85 米，属一类民用高层建筑，其中塔楼部分（五至二十五层）面积约2.1 万平方米，群楼部分（地下二至地面四层）面积0.9 万平方米。
2. 高层商住综合大厦功能说明该大厦地下二层为设备层和配电房用地所在，主要配置大厦用的消防泵、生活泵、空调机、配电房及消防、生活水池。
地下一层为停车场用。
地面一层至四层为商业用地。
五层至二十五层为住宅，共168套，每层8 套。
根据城市用电规划导则，城市居民用电容量每户按6~8 千瓦考虑的要求。
四层与五层之间设有转换层，作为建筑结构的变换及上下水位置转换对接。
3. 本大厦建筑电气的设计是按大厦功能作相应的设计布置，主要分为三部分，一为居民住宅用电，一为群楼用电，一为整个大厦的消防、事故照明、排烟风机等双电源供电部份，总用电容量约为2000KW，分成40 回，其中备用10 回。
1.115 某电机修造厂降压变电所及高压配电系统设计贾静怡李雯可一、设计题目某电机修造厂总降压变电所及配电系统的设计二、设计要求全厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况。
解决对各部门的安全可靠，经济的分配电能问题。
其基本内容有以下几方面。
1、负荷计算2、工厂总降压变电所的位置和主变压器的台数及容量选择3、工厂总降压变电所主结线设计4、厂区高压配电系统设计5、工厂供、配电系统短路电流计算6、改善功率因数装置设计7、变电所高、低压侧设备选择8、继电保护及二次结线设计9、变电所防雷装置设计三、设计依据序号车间名称设备容量计算负荷变压器台备注（KW）数及容量P30（KW）Q30（KVar）S30（KVA）1 电机修造车间2505 609 500 788 1×1000 N21车变2 加工车间886 163 258 305 1×400 N22车变3 新制车间634 222 336 403 1×500 N23车变4 原料车间514 310 183 360 1×400 N24车变5 备件车间562 199 158 254 1×315 N25车变6 锻造车间150 36 58 68 1×100 N26车变7 锅炉房269 197 172 262 1×315 N27车变8 空压站322 181 159 241 1×315 N28车变9 汽车库53 30 27 40 1×80 N29车变10 大线圈车间335 187 118 221 1×250 N210 车变11 半成品试验站365 287 464 1×500 N211 车变12 成品试验站2290 640 480 800 1×1000 N212 车变13 加压站256 163 139 214 1×25014 设备处仓库338 288 444 1×50015 成品试验站内大3600 2880 2300 2300型集中负荷1.116某企业110KV变电所供配电系统的电气设计吴召魁王运鹏一、设计题目通用机器厂供配电系统的电气设计二、设计要求要求根据本厂所能取得的电源及本厂用电负荷的情况，并考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主界限方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。
三、设计依据3.通用机器厂厂区平面图如图1所示。
4.金工车间设备平面布置图如图2所示。
5.各车间负荷表及金工车间设备明细表见表1。
6.供电电源情况：在金工车间 1.02km处，有一座10kv配电所，先用1km的架空线路，后改为电缆线路至本厂变电所，其出口处断路器的型号为SN10━10Ⅱ型，此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1s。
