拉伸粘结强度试验

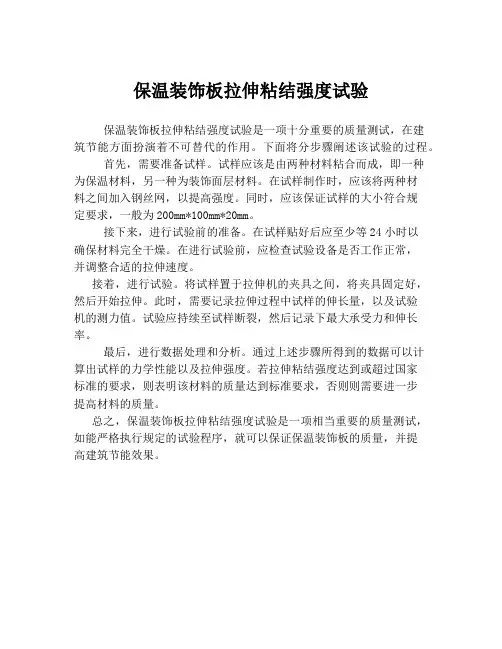

保温装饰板拉伸粘结强度试验
保温装饰板拉伸粘结强度试验是一项十分重要的质量测试，在建
筑节能方面扮演着不可替代的作用。

下面将分步骤阐述该试验的过程。

首先，需要准备试样。

试样应该是由两种材料粘合而成，即一种
为保温材料，另一种为装饰面层材料。

在试样制作时，应该将两种材
料之间加入钢丝网，以提高强度。

同时，应该保证试样的大小符合规
定要求，一般为200mm*100mm*20mm。

接下来，进行试验前的准备。

在试样贴好后应至少等24小时以
确保材料完全干燥。

在进行试验前，应检查试验设备是否工作正常，
并调整合适的拉伸速度。

接着，进行试验。

将试样置于拉伸机的夹具之间，将夹具固定好，然后开始拉伸。

此时，需要记录拉伸过程中试样的伸长量，以及试验
机的测力值。

试验应持续至试样断裂，然后记录下最大承受力和伸长率。

最后，进行数据处理和分析。

通过上述步骤所得到的数据可以计
算出试样的力学性能以及拉伸强度。

若拉伸粘结强度达到或超过国家
标准的要求，则表明该材料的质量达到标准要求，否则则需要进一步
提高材料的质量。

总之，保温装饰板拉伸粘结强度试验是一项相当重要的质量测试，如能严格执行规定的试验程序，就可以保证保温装饰板的质量，并提
高建筑节能效果。

砂浆拉伸粘结强度试验一、试验条件砂浆拉伸粘结强度试验条件应符合下列规定：1.温度应为20±5℃；2.相对湿度应为45%~75%。

二、试验仪器1.拉力试验机：破坏荷载应在其量程的20%~80%范围内，精度应为1%，最小示值应为1N；2.拉伸专用夹具：应符合现行行业标准《建筑室内用腻子》JG/T 3049-1998的规定；3.成型框：外框尺寸应为70mm×70mm，内框尺寸应为40mm×40mm，厚度应为6mm，材料应为硬聚氯乙烯或金属；4.钢制垫板：外框尺寸应为70mm×70mm，内框尺寸应为43mm×43mm，厚度应为3mm。

三、基底水泥砂浆块的制备应符合下列规定：1.原材料：水泥应采用符合现行国家标准《通用硅酸盐水泥》GB 165规定的42.5级水泥；砂应采用复合现行行业标准《普通混凝土用砂、石质量及检验方法标准》JGJ 52规定的中砂；水应采用符合现行行业标准《混凝土用水标准》JGJ 63规定的用水；2.配合比：水泥：砂：水=1:3:0.5（质量比）3.成型：将制成的水泥砂浆倒入70mm×70mm×20mm的硬聚氯乙烯或金属模具中，振动成型或用抹灰刀均匀插捣15次，人工颠实5次，转90°，在颠实5次，然后用刮刀以45°方向抹平砂浆表面；试模内壁事先宜涂刷水性隔离剂，待干、备用；4.应在成型24h后脱模，并放入20±2℃水中养护6d，再在试验条件下放置21d以上，试验前，应用200号砂纸或磨石将水泥砂浆试件的成型面磨平，备用。

四、砂浆料浆的制备应符合下列规定：1.干混砂浆料浆的制备1）待检样品应在试验条件下放置24h以上；2）应称取不少于10kg的待检样品，并按产品制造商提供比例进行水的称量；当产品制造商提供比例是一个值域范围时，应采用平均值；3）应先将待检样品放入砂浆搅拌机中，再启动机器，然后徐徐加入规定量的水，搅拌3~5min。

1、适用范围本方法适用于测定砂浆拉伸粘结强度。

2、技术标准《建筑砂浆基本性能试验方法标准》JGJ/T 70-20093、试验条件 标准试验条件为温度（23±2）℃，相对湿度 45～75%。

4、检测仪器a. 拉力试验机：破坏荷载应在其量程的 20%～80%范围内，精度 1%，最小示值 1N ； b. 拉伸专用夹具：符合《建筑室内用腻子》JG/T3049 的要求；c. 成型框：外框尺寸 70mm ×70mm ，内框尺寸 40mm ×40mm ，厚度 6mm ，材料为硬聚氯乙烯或金属；d. 钢制垫板：外框尺寸 70mm ×70mm ，内框尺寸 43mm ×43mm ，厚度 3mm 。

5、试件制备5.1基底水泥砂浆试件的制备a. 原材料：水泥：符合 GB175的 42.5级水泥；砂：符合 JGJ52 的中砂；水：符合 JGJ63 的用水标准。

b. 配合比：水泥：砂：水=1：3：0.5（质量比。

c. 成型：按上述配合比制成的水泥砂浆倒入 70mm×70mm×20mm 的硬聚氯乙烯或金属模具 中，振动成型或按5.3 条人工成型，试模内壁事先宜涂刷水性脱模剂，待干、备用。

d.成型 24h 后脱模，放入（23±2）℃水中养护 6d ，再在试验条件下放置 21d 以上。

试验 前用 200#砂纸或磨石将水泥砂浆试件的成型面磨平，备用。

5.2砂浆料浆的制备a.干混砂浆料浆的制备1) 待检样品应在试验条件下放置 24h 以上。

2) 称取不少于 10kg 的待检样品，按产品制造商提供比例进行水的称量，若给出一个 值域范围，则采用平均值。

3) 将待检样品放入砂浆搅拌机中，启动机器，徐徐加入规定量的水，搅拌 3min ～5min 。

搅拌好的料应在 2h 内用完。

b.湿拌砂浆料浆的制备1) 待检样品应在试验条件下放置 24h 以上。

2) 按产品制造商提供比例进行物料的称量，干物料总量不少于 10kg 。

瓷砖胶拉伸粘结强度检测标准
瓷砖胶拉伸粘结强度检测标准主要包括以下内容：
检测方法：采用拉力试验法进行检测，测试时应按照相关标准要求进行试验。

试验样品：应选取符合标准要求的瓷砖胶样品进行测试，样品应具有代表性。

试验条件：试验应在标准温度和湿度条件下进行，试验室温度应控制在20℃左右，相对湿度应控制在50%左右。

试验设备：应使用符合标准要求的试验设备，包括拉力试验机、夹具等。

试验过程：将试样固定在夹具上，使其与试验机的传感器对齐，然后以一定的速度施加拉力，直至试样断裂为止。

数据处理：根据试验结果，计算出瓷砖胶的拉伸粘结强度值，并进行数据分析，得出结论。

总之，瓷砖胶拉伸粘结强度检测标准是为了保证瓷砖胶在使用过程中具有足够的粘结强度，从而确保瓷砖的稳定性和安全性。

瓷砖胶粘剂胶粘强度测试方法概述（1）拉伸胶粘强度实验室测定方法以JC/T 547-2005《陶瓷墙地砖胶粘剂》为例，其按照强度指标，将水泥基分为普通型水泥基胶粘剂(C1)和增强型型水泥基胶粘剂(C2)。

普通型要求在各种实验条件下（标况、浸水、冻融、热处理）下的拉伸胶粘强度不小于0.5MPa，增强型要求在各种实验条件下（标况、浸水、冻融、热处理）下的拉伸胶粘强度不小于1.0MPa，同时，均要求开放时间内的拉伸胶粘强度也不小于0.5MPa。

对于快干型胶粘剂（C1F/C2F），还要求24小时的早期拉伸胶粘强度不小于0.5MPa。

实验环境（标况）：环境温度（23±2℃），相对湿度（50±5）%，试验区循环风速小于0.2m/s。

测试材料：标准砖：尺寸50±2mm*50±2mm，厚度4~10mm，吸水率小于0.2%的瓷质砖。

混凝土板:胶粘强度测试用标准混凝土板。

测试设备：拉伸试验用试验机，压块，拉拔接头，鼓风烘箱，水槽，冻融循环机，锯齿镘刀。

测试流程：粘贴制样→养护→粘接拉拔头→测试强度→数据记录、处理。

1.1粘贴制样将胶粘剂按标准方法进行搅拌，再用锯齿镘刀涂抹在混凝土板上并梳条，后按标准方法将10块标准砖放在有胶粘剂的混凝土板上，均用2kg压块压30s。

测试晾置时间（开放时间）的胶粘强度则在梳条后放置规定的时间，再粘贴标准砖。

1.2养护根据不同条件规定，分别进行养护。

标况：在实验室标准环境下养护27d；浸水处理：在实验室标准环境下养护7d，后者20±2℃水中养护21d；热老化处理：在实验室标准环境下养护14d，在70±2℃烘箱内养护14天；冻融循环处理：在实验室标准环境下养护7d，后者20±2℃水中养护20d，取出后放入冻融循环机进行冻融实验（从水中取出后2h±20min内降到-15±3℃，保持2h±20min，再浸入20±2℃水中升温至15±3℃，保持2h±20min，如此循环25次）；早期（24h）：在实验室标准环境下养护24h。

抹灰砂浆拉伸粘结强度报告一、引言抹灰砂浆是建筑施工中常用的一种材料，其作用是在墙体或天花板表面形成一层平整、美观的涂层。

而砂浆的拉伸粘结强度是评价其质量的关键指标之一，本文旨在通过实验测试，分析抹灰砂浆拉伸粘结强度的影响因素。

二、实验材料与方法1. 实验材料（1）抹灰砂浆（2）水泥（3）石膏（4）石灰（5）沙子（6）水（7）钢筋（8）试验设备：拉伸试验机、压力机、电子天平、流变仪、计时器等。

2. 实验方法（1）制备砂浆：以7:2:1的比例混合水泥、石膏和石灰，并加入适量的沙子和水，搅拌均匀后得到抹灰砂浆；（2）制备试样：将砂浆倒入模具中，压实后晾干，取出试样；（3）进行拉伸试验：将试样固定于拉伸试验机上，以一定的速度施加拉力，记录下拉伸过程中的最大载荷和拉伸位移；（4）进行压缩试验：以相同的试样制备方法制备压缩试样，将试样固定在压力机中，施加一定的压力，记录下压缩过程中的最大载荷和压缩位移；（5）进行流变学测试：采用流变仪测试砂浆的流变学性能；（6）记录实验数据：记录砂浆的拉伸粘结强度、压缩强度、流变学参数等数据。

三、实验结果与分析经过实验测试，得到以下结果：（1）抹灰砂浆的拉伸粘结强度与压缩强度之间存在一定的相关性，即两者呈正相关；（2）拉伸速度对抹灰砂浆的拉伸粘结强度影响较大，速度越高，砂浆的拉伸粘结强度越低；（3）浆体含水量对抹灰砂浆的拉伸粘结强度和压缩强度均有影响，含水量过高或过低都会降低砂浆的强度；（4）砂浆中的沙子粒径也会影响其强度，粒径过大或过小都会降低其强度；（5）流变学参数如黏度、模量等指标对砂浆的强度有一定的预测作用。

四、结论抹灰砂浆的拉伸粘结强度是其质量的重要指标之一，其受拉伸速度、浆体含水量、沙子粒径等因素影响较大。

在施工过程中，应根据实际情况控制这些因素，以保证砂浆的质量和强度。

同时，流变学测试可以提供一定的参考信息，帮助更好地评估砂浆的性能和强度。

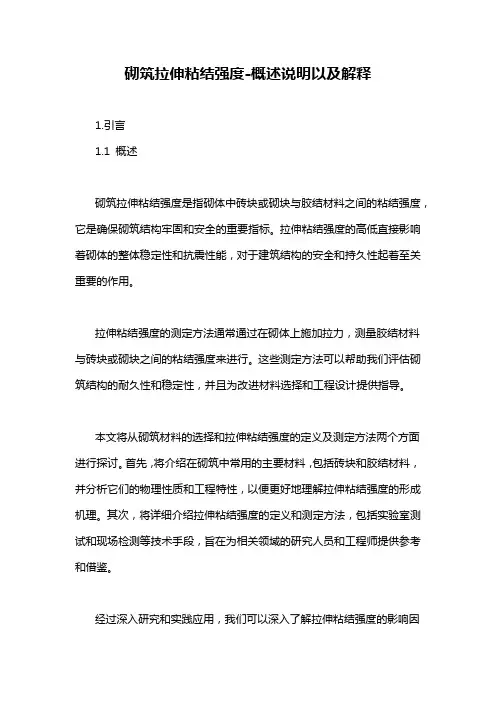

砌筑拉伸粘结强度-概述说明以及解释1.引言1.1 概述砌筑拉伸粘结强度是指砌体中砖块或砌块与胶结材料之间的粘结强度，它是确保砌筑结构牢固和安全的重要指标。

拉伸粘结强度的高低直接影响着砌体的整体稳定性和抗震性能，对于建筑结构的安全和持久性起着至关重要的作用。

拉伸粘结强度的测定方法通常通过在砌体上施加拉力，测量胶结材料与砖块或砌块之间的粘结强度来进行。

这些测定方法可以帮助我们评估砌筑结构的耐久性和稳定性，并且为改进材料选择和工程设计提供指导。

本文将从砌筑材料的选择和拉伸粘结强度的定义及测定方法两个方面进行探讨。

首先，将介绍在砌筑中常用的主要材料，包括砖块和胶结材料，并分析它们的物理性质和工程特性，以便更好地理解拉伸粘结强度的形成机理。

其次，将详细介绍拉伸粘结强度的定义和测定方法，包括实验室测试和现场检测等技术手段，旨在为相关领域的研究人员和工程师提供参考和借鉴。

经过深入研究和实践应用，我们可以深入了解拉伸粘结强度的影响因素，并探索提高砌筑拉伸粘结强度的方法。

因此，本文将在结论部分对影响拉伸粘结强度的主要因素进行总结，并提出一些有效的措施和策略，以提高砌筑结构的拉伸粘结强度，并最终保证建筑结构的安全可靠性。

文章结构部分的内容如下:1.2 文章结构本文总共分为三个部分，即引言、正文和结论。

在引言部分，我们将概述本文的主题——砌筑拉伸粘结强度，并简要介绍本文的结构和目的。

接下来，正文部分将包括两个小节。

首先，在2.1节中，我们将探讨砌筑材料的选择对拉伸粘结强度的影响。

我们将讨论不同材料的特点、优缺点，并研究它们在不同条件下的拉伸粘结强度表现。

其次，在2.2节中，我们将详细介绍拉伸粘结强度的定义和测定方法。

我们将探讨常用的测定方法，如拉拔试验、剪切试验等，并分析它们的优缺点，以及如何正确执行这些试验以获得准确的拉伸粘结强度数据。

最后，在结论部分，我们将总结讨论了影响拉伸粘结强度的因素和提高砌筑拉伸粘结强度的方法。

测定饰面砂浆的拉伸粘结强度（1）仪器设备①成型框：由钢质材料制成的厚度为5mm的钢质平板（图1），表面平整光滑。

孔尺寸为50mm×50mm，精准明确至±0.1mm。

②拉力试验机：精度1%，最大破坏荷载应在其量程的20%～80%范围内。

图1 粘结强度成型框（2）试验步骤①试件制备将成型框放在标准混凝土板成型面上，将制备好的砂浆倒入成型框中，抹平。

脱模后，在标准试验条件下养护。

10个试件为一组。

②拉伸粘结原强度27d龄期时，用适合的高强粘结剂将拉伸接头粘结在砂浆成型面上，连续养护24h，测定拉伸粘结原强度。

③老化循环后的粘结强度7d龄期时，将试件在下述两种试验条件下分别进行四次循环。

两项试验之间，试件至少在标准试验条件中放置48h。

（a）冷热循环试验1）将试件表面温度加热达到（60±2）℃，保持8h±15min：2）将试件在标准试验条件下放置（30±2）min:3）将试件放置在空气温度为（—15±1）℃的冰柜中保持15h±15min；4）将试件在标准试验条件下放置（30±2） min。

（b）冻融循环试验1）将试件的成型面浸入（20±2）℃水中约5mm，保持8h±15min；2）将试件在标准试验条件下放置（30±2） min:3）将试件放置在空气温度为（—15±1）℃的冰柜中保持15h±15min；4）将试件在标准试验条件下放置（30±2） min。

在最后一次循环后取出试件，在标准试验条件下用适合的高强胶粘剂将拉拔接头粘在成型面上。

取出试件后的24h内，测定老化循环后的拉伸粘结强度。

（3）结果计算拉伸粘结强度按下式计算：P=F/S式中P—拉伸粘结强度，MPa；F—最大破坏荷载，N；S—粘结面积，2500mm²。

（4）结果评定求10个数据的平均值；舍弃超出平均值±20%范围的数据；若仍有5个或更多数据被保留，求新的平均值；若少于5个数据被保留，重新试验。

砂浆拉伸粘结强度试验作业指导书1 目得本作业指导书就是为了规范砂浆拉伸粘结强度得得试验方法及结果确定。

2 范围本方法适用于砂浆拉伸粘结强度得测定.３所用仪器本试验所用仪器有拉力试验机、拉伸专用夹具、成型框、钢制垫板等.4 试验过程4、１砂浆拉伸粘结强度试验条件应符合下列规定：1、温度应为（20±5)℃;2、相对湿度应为４5％~7５％.４、2 拉伸粘结强度试验应使用下列仪器设备:1、拉力试验机：破坏荷载应在其量程得20％～8０％范围内，精度应为1%，最小示值应为1N;２、拉伸专用夹具(图１、图２）：应符合现行行业标准《建筑室内用腻子》JG/Ｔ3049 得规定；3、成型框：外框尺寸70mm×7０mm,内框尺寸40ｍm×40mm，厚度应为６mm,材料应为硬聚氯乙烯或金属；4、钢制垫板：外框尺寸应为７0mm×70mm，内框尺寸应为43mm×４3ｍm,厚度应为3mm。

4、3 基底水泥砂浆块得制备应符合下列规定：1、原材料:水泥应采用符合现行国家标准《通用硅酸盐水泥》GB175 规定得4２、５级水泥;砂应采用现行行业标准《普通混凝土用砂、石质量及检验方法标准》 JGJ 5２规定得中砂;水应采用符合现行行业标准《混凝土用水标准》ＪGＪ63规定得用水;２、配合比:水泥:砂:水=１:3:0、5（质量比）；3、成型：将制成得水泥砂浆倒入 70mm×7０ｍｍ×2０ｍｍ得硬聚氯乙烯或金属模具中，振动成型或用抹刀均匀插捣１5次，人工颠实5次，转90°，再颠实５次,然后用刮刀以45°方向抹平砂浆表面；试模内壁事先宜涂刷水性隔离剂，待干、备用;4、应在成型24h 后脱模,并放入20±2℃水中养护6d，再在试验条件下放置21d 以上。

试验前，应用20０号砂纸或磨石将水泥砂浆试件得成型面磨平，备用。

4、4 砂浆料浆得制备应符合下列规定:1、干混砂浆料浆得制备1) 待检样品应在试验条件下放置24h 以上;2）应称取不少于１0kg 得待检样品，按产品制造商提供比例进行水得称量；当产品制造商提供比例就是一个值域范围时，应采用平均值;3) 应先将待检样品放入砂浆搅拌机中，再启动机器，然后徐徐加入规定量得水,搅拌3miｎ～５miｎ。

聚氨酯粘结胶拉伸粘结强度试验方法A.1适用范围本附录规定了阻燃型改性聚氨酯粘结胶拉伸粘结强度（与蒸压加气混凝土）和剪切粘结强度试验方法。

A.2试验条件A.2.1试验室温度（23±2）,相对湿度（50±5）%。

除特殊说明外，所有性能试验应在该试验条件下进行。

A.2.2试验材料及所用器具应在试验条件下放置24h oA.3试验仪器A.3.1万能试验机：符合Jcyr547的要求，测量精度为±1%。

A.3.2恒温鼓风干燥箱：温度范围0~200,精度士2。

A.3.3拉拔接头：由边长为（40±1）mm的正方形和最小厚度为IOmm的金属块与试验机相连接的部件组成。

A.3.4剪切粘结强度试验夹具：符合JaT547的要求。

A.4试验材料A.4.1陶瓷破：符合GB"4100附录L要求的B类干压陶瓷砖。

A.4.2蒸压加气混凝土板（以下简称AAC板）基底试件规格尺寸：长度宜为600mm；宽度宜为250mm,最小不应小于200mm；厚度宜为100mm,最小不应小于75mm。

砌块表面应清洁、干净，应清除附在表面的污垢、灰尘等杂物及表面疏松层。

A.4.3AAC板基底试件强度等级应不小于A3.5,其表面拉伸强度的平均值不应小于0.40MPa,最小值不应小于0.35MPa oA.4.4试验混凝土板：符合JaT547附录。

A.5拉伸粘接强度（与ACC板粘结）A.5.1AAC板基底试件应在试验条件下存放不小于48h°A.5.2制备试件前，阻燃型改性聚氨酯粘结胶（以下简称粘结胶）应摇晃混匀。

胶枪试喷，喷出的粘结胶不得作为试验粘结胶使用。

A.5.3制备试件时，胶枪管口距离AAC板基底试件大面的表面约IOmm处，将粘结胶连续不间断的喷于试件表面，覆盖尺寸大于40mm×40mmO在粘结胶的可操作时间内粘结拉拔接头，拉拔接头上放置（IO（X）±50）g的压块，压块面积应不小于拉拔接头面积，粘结胶由四周挤出。

抹灰砂浆现场拉伸粘结强度试验检测方案试验目的：测定抹灰砂浆现场拉伸粘结强度，评估其工程应用性能。

试验原理：拉伸粘结强度是指在垂直于粘结面的方向上，抹灰砂浆与基材之间的抗拉强度。

试验采用拉伸试验的方法，通过施加一定拉力，测定试样的断裂力以及拉伸前后的变形情况来计算拉伸粘结强度。

试验仪器设备：拉伸试验机、取样器、砂浆搅拌机、电子天平、计时器等。

试验方法及步骤：1.根据工程要求和实际情况，在现场随机选择一处抹灰砂浆试样点，确保试样点与实际施工中的情况一致。

2.使用砂浆搅拌机按照标准比例将水泥、砂子等原材料搅拌均匀，制备砂浆试样。

3.使用取样器将搅拌好的砂浆试样取出，尽量保持试样的形状和尺寸一致。

4.将试样平铺在试验平台上，用手轻轻按压，使其与基材充分接触，并保持一定厚度。

5.将试样固定在拉伸试验机上，使试样的拉伸方向垂直于粘结面，调整试验机的参数，如加载速度、加载范围等。

6.开始拉伸试验，以一定速度逐渐施加拉力，直到试样断裂，记录试样的断裂力。

7.在试样拉伸过程中，可以使用计时器记录试样的拉伸时间，以获取试样的变形特征。

8.重复上述步骤，选取多个试样进行拉伸试验，并记录实验数据。

数据处理及结果分析：根据试验数据，计算每个试样的拉伸粘结强度，并计算平均值和标准差，以评估抹灰砂浆的粘结性能。

可以根据试验结果与工程要求的对比，判断抹灰砂浆是否符合工程要求，并对施工过程进行调整和改进。

注意事项：1.试样的制备应按照规范要求进行，尽量保证试样的一致性。

2.拉伸试验机的参数设置要合理，以保证试验过程的准确性和可靠性。

3.在试验过程中，注意观察试样的变形情况，及时记录相关数据。

4.在进行试验之前，应对试验仪器设备进行检查和校准，以确保试验的可靠性。

5.试验结束后，对仪器设备进行清洁和维护，保证其正常工作。

胶粘剂拉伸粘结强度试验标准1. 引言嘿，朋友们！今天咱们聊聊一个听起来有点儿专业但又十分有趣的话题，那就是胶粘剂的拉伸粘结强度试验。

别担心，不会让你昏昏欲睡的，咱们用轻松幽默的方式来捋一捋这个小知识点。

你知道吗，胶粘剂就像是我们生活中的“隐形超人”，总是在背后默默支撑着我们的日常，无论是把书本粘在一起，还是修复那只摔坏的花瓶，它总是能出奇制胜。

1.1 什么是拉伸粘结强度？那么，什么是拉伸粘结强度呢？简单来说，就是胶粘剂在受到拉力时，它的粘结能力有多强。

就像你和朋友一起使劲拉扯一根绳子，绳子断了，那说明这根绳子不够结实。

同理，如果胶粘剂的粘合部位在拉伸时轻松分开，那说明这个胶粘剂的强度真是“有点儿不靠谱”。

这可不是我们想要的，对吧？毕竟，谁会希望自己的修复工作像蜡笔小新一样脆弱呢？1.2 试验的目的进行这样的试验，主要是为了确保胶粘剂的可靠性和持久性。

就像考验一位厨师的拿手好菜，不试试怎么知道味道？咱们可不想用在家里的胶粘剂，在关键时刻掉链子，结果把心爱的东西搞得“一团糟”。

所以，拉伸粘结强度试验就是帮我们确认胶粘剂是否能“顶住压力”的重要环节。

2. 试验的步骤好了，接下来咱们来看看这个试验是怎么进行的。

首先，咱们得准备一些材料，这可是关键的第一步！选用合适的试样，比如木头、金属、塑料等，这些材料就像不同的演员，各自发挥着自己的角色。

然后，把胶粘剂涂抹在试样的接触面，记得要均匀哦，千万别让它“脸上长斑”。

2.1 固化过程涂好之后，就得等待胶粘剂固化。

这个过程就像是让一位新手厨师学会炒菜，得耐心等待，不能急哦。

一般来说，固化时间根据胶粘剂的类型不同，有的快，有的慢。

有些朋友可能会不耐烦，心想：“我能不能提前撕开看看效果？”这可不行，耐心是成功的秘诀！2.2 进行拉伸试验等胶水彻底干了之后，就可以进行拉伸试验了。

把试样放进拉伸试验机里，开始加力，慢慢增大拉力，直到粘接部分断裂。

这时候，心里那股紧张感就像是看悬疑片一样，生怕一不小心结果就“翻车”了。

胶粘剂拉伸粘结强度试验方法的探究摘要：目前，建筑外墙外保温工程应用的有机类外墙保温材料有聚氨酯、膨胀聚苯板（EPS）、挤塑聚苯板（XPS）、酚醛泡沫板（PF）等；无机类保温材料有发泡水泥板、硅酸钙板、岩棉、玻璃棉、玻珠防火保温板等。

有机类聚氨酯、EPS板、XPS板易燃性（B1级标准）带来的安全隐患并引发的火灾事故严重制约了其在外墙外保温体系的应用。

而无机类保温材料，由于导热系数高、保温效果差、自身密度大等缺点也限制了其在外墙外保温体系中应用。

酚醛泡沫板兼具优异的保温性能和良好的防火性能，成为适合外墙外保温体系的材料之一受到高度重视。

近年来，随着技术进步和生产工艺的优化，酚醛泡沫塑料各项性能指标得到很大的改善。

欧洲、日本、美国等国家先后研制出无腐蚀性、高耐潮湿的!燃型酚醛泡沫塑料，进一步提高了酚醛泡沫板在外墙外保温体系中的适用性。

关键词：胶粘剂；拉伸粘结强度；胶层厚度引言外墙板作为一种新型的低碳建筑材料，成为近些年外墙装饰材料的新宠。

传统的保温板胶粘剂采用有机聚合物和水泥组合成聚合物砂浆，随着时间的延长，粘接强度会受到一定的影响。

针对这一缺陷，本文研发出一种新型胶粘剂，其间无须使用有机胶结材料，而是以无机矿渣微粉为主要原料，采用水玻璃、氢氧化钠作为外加剂，掺加铁尾矿砂以及少量的粉煤灰作为砂浆集料，制成无机胶粘剂，然后用泡沫板或挤塑板作为保温材料，使其与陶瓷板粘接，制成生态外墙保温板。

1试验过程1.1试件制备试验主要采用标准ＧＢ／Ｔ２９９０６—２０１３《模塑聚苯板薄抹灰外墙外保温系统材料》中，胶粘剂拉伸粘结强度测试方法。

取两个厂家胶粘剂产品各一份，试验一：采用不同的胶层厚度，测试拉伸粘结原强度；试验二：采用规定的条件，测定不同浸水高度的耐水拉伸粘结强度。

试验基材米用５０ｍｍＸ５０ｍｍｘ２０ｍｍ的水泥砂浆块，每种测试条件下的试件数量为１０个。

1.2试验方法使用klpHs-25型酸度计和E-201-C型复合式电mn试酚醛泡沫板的pH值。

碳纤维粘结强度拉拔试验碳纤维复合材料具有良好的机械性能，在航空、汽车、建筑等领域得到了广泛应用。

在应用中，碳纤维复合材料经常需要进行粘结，在实际应用中粘结强度是影响复合材料结构性能的重要指标。

因此，对碳纤维复合材料粘结强度进行研究具有重要意义。

本文主要是针对碳纤维复合材料进行粘结强度拉拔试验的相关性质进行阐述。

一、试验原理拉拔试验又称拉伸试验，是一种常用的机械测试方法，能够评估材料在拉伸状态下的剪切强度。

碳纤维复合材料的粘结强度可以通过拉拔试验来测量。

这种试验方式能够模拟实际工作状态下的粘接状况，从而得到有效的试验结果。

二、试验仪器1、拉力试验机：用于施加拉伸或压缩载荷的电子机器。

2、夹具：夹具用于夹住试样，并保持试样的稳定位置。

3、数码显示仪：用于测量试验载荷和试验结果的显示屏。

三、试验步骤1、样品制备样品通常采用实际工程结构中的材料，同时还应该考虑到样件的粘合质量，以及材料的抗拉强度和耐久性。

通常，样品大小为50mm*10mm*2mm，如下图所示。

2、制定实验计划在测量粘接强度前，必须制定实验计划。

在计划中应该包含每个试验的时间、位置、载荷条件和输出数据等信息。

这些计划可以确保实验的可重复性和准确性。

3、夹具设置将样品装入夹具中，并确保样品处于平稳和平衡状态。

夹具的夹紧力应该恰当，以避免在试验过程中产生位移和变形。

4、实验操作（1）将试样夹在拉力试验机上，并通过试验控制器设置加载条件和速度。

（2）通过拉力试验机施加载荷。

（3）记录载荷和位移数据，并在一张数据表中记录下拉拔试验结果。

（4）根据得到的数据计算拉拔强度。

四、数据处理通过拉拔试验得到的数据可以计算得到材料的拉伸强度和切割模量。

拉伸强度是指材料在拉伸过程中承受载荷的能力，切割模量是指材料在受到剪切力时弯曲变形的难度。

拉拔力可以用负载单元或负载传感器测量，拉伸强度和切割模量可以通过计算得到。

拉伸强度= 测试负载÷ 样品截面积切割模量 = 施加载荷÷ 样品长度五、试验注意点1、样品的制备应该按照标准规范完成，并确保样品的尺寸和形状相同。

砂浆粘结强度拉拔试验砂浆粘结强度拉拔试验也称砂浆拉伸粘结强度试验一、试验条件砂浆拉伸粘结强度试验条件应符合下列规定：1.温度应为20±5℃；2.相对湿度应为45%~75%。

二、试验仪器1.拉力试验机破坏荷载应在其量程的20%~80%范围内，精度应为1%，最小示值应为1N；2.拉伸专用夹具应符合现行行业标准《建筑室内用腻子》JG/T 3049-1998的规定；3.成型框外框尺寸应为70mm×70mm，内框尺寸应为40mm×40mm，厚度应为6mm，材料应为硬聚氯乙烯或金属；4.钢制垫板外框尺寸应为70mm×70mm，内框尺寸应为43mm×43mm，厚度应为3mm。

三、基底水泥砂浆块的制备应符合下列规定：1.原材料水泥应采用符合现行国家标准《通用硅酸盐水泥》GB 165规定的42.5级水泥；砂应采用复合现行行业标准《普通混凝土用砂、石质量与检验方法标准》JGJ 52规定的中砂；水应采用符合现行行业标准《混凝土用水标准》JGJ 63规定的用水；2.配合比水泥：砂：水=1:3:0.5（质量比）3.成型将制成的水泥砂浆倒入70mm×70mm×20mm的硬聚氯乙烯或金属模具中，振动成型或用抹灰刀均匀插捣15次，人工颠实5次，转90°，在颠实5次，然后用刮刀以45°方向抹平砂浆表面；试模内壁事先宜涂刷水性隔离剂，待干、备用；4.脱模应在成型24h后脱模，并放入20±2℃水中养护6d，再在试验条件下放置21d以上，试验前，应用200号砂纸或磨石将水泥砂浆试件的成型面磨平，备用。

四、砂浆料浆的制备应符合下列规定：1.干混砂浆料浆的制备（1）待检样品应在试验条件下放置24h以上；（2）应称取不少于10kg的待检样品，并按产品制造商提供比例进行水的称量；当产品制造商提供比例是一个值域范围时，应采用平均值；（3）应先将待检样品放入砂浆搅拌机中，再启动机器，然后徐徐加入规定量的水，搅拌3~5min。

砂浆推伸粘结强度考查之阳早格格创做一、考查条件砂浆推伸粘结强度考查条件应切合下列确定：1.温度应为20±5℃；2.相对付干度应为45%~75%.二、考查仪器1.推力考查机：损害荷载应正在其量程的20%~80%范畴内，粗度应为1%，最小示值应为1N；2.推伸博用夹具：应切合现止止业尺度《修筑室内用腻子》JG/T 3049-1998的确定；3.成型框：中框尺寸应为70mm×70mm，内框尺寸应为40mm×40mm，薄度应为6mm，资料应为硬散氯乙烯或者金属；4.钢制垫板：中框尺寸应为70mm×70mm，内框尺寸应为43mm×43mm，薄度应为3mm.三、基底火泥砂浆块的制备应切合下列确定：1.本资料：火泥应采与切合现止国家尺度《通用硅酸盐火泥》GB 165确定的42.5级火泥；砂应采与复合现止止业尺度《一般混凝土用砂、石品量及考验要领尺度》JGJ 52确定的中砂；火应采与切合现止止业尺度《混凝土用火尺度》JGJ 63确定的用火；2.协同比：火泥：砂：火=1:3:0.5（品量比）3.成型：将制成的火泥砂浆倒进70mm×70mm×20mm的硬散氯乙烯或者金属模具中，振荡成型或者用抹灰刀匀称插捣15次，人为颠真5次，转90°，正在颠真5次，而后用刮刀以45°目标抹仄砂浆表面；试模内壁预先宜涂刷火性断绝剂，待搞、备用；4.应正在成型24h后脱模，并搁进20±2℃火中保护6d，再正在考查条件下搁置21d以上，考查前，应用200号砂纸或者磨石将火泥砂浆试件的成型里磨仄，备用.四、砂浆料浆的制备应切合下列确定：1.搞混砂浆料浆的制备1）待检样品应正在考查条件下搁置24h以上；2）应称与很多于10kg的待检样品，并按产品制制商提供比率举止火的称量；当产品制制商提供比率是一个值域范畴时，应采与仄衡值；3）应先将待检样品搁进砂浆搅拌机中，再开用呆板，而后缓缓加进确定量的火，搅拌3~5min.搅拌佳的料应正在2h 内用完.2.现拌砂浆料浆的制备1）待检样品应正在考查条件下搁置24h以上2）应按安排央供的协同比举止物料的称量，且搞物料总量没有得少于10kg；3）应先将称佳的物料搁进砂浆搅拌机中，再开用呆板，而后缓缓加进确定量的火，搅拌3~5min.搅拌佳的料应正在2h 内用完.五、推伸粘结强度试件的制备应切合下列确定：1.将制备佳的基底火泥砂浆块正在火中浸泡24h，并提前5~10min与出，用干布揩拭其表面；2.将成型框搁正在基底火泥砂浆块的成型里上，再将依照尺度的确定制备佳的砂浆料浆或者曲交从现场与去的砂浆试样倒进成型框中，用抹灰刀匀称插捣15次，人为颠真5次，转90°，正在颠真5次，而后用刮刀以45°目标抹仄砂浆表面，24h内脱模，正在温度20±2°、相对付干度60%~80%的环境中保护至确定龄期；3.每组砂浆试样应制备10个试件.六、推伸粘结强度考查应切合下列确定：1.应先将试件正在尺度考查条件下保护13d，再正在试件表面以及上夹具表面涂上环氧树脂等下强度胶粘剂，而后将上夹具对付正位子搁正在胶粘剂上，并保证上夹具没有正斜，与消周围溢出的胶粘剂，继承保护24h；2.测定推伸粘结强度时，应先将钢制垫板套进基天砂浆块上，再将推伸粘结强度夹具拆置到考查机上，而后将试件至于推伸夹具中，夹具与考查机的连交宜采与球铰活动连交，以5±1mm/min速度加荷至试件损害；3.当损害形式为推伸夹具与胶粘剂损害时，考查截止应无效.七、推伸粘结强度应按下式估计：式中 f at-砂浆推伸粘结强度（MPa）F-试件损害时的荷载（N）A z-粘结里积（mm2）.八、推伸粘结强度考查截止应按下列央供决定：1.应以10个试件测值的算术仄衡值动做推伸粘结强度的考查截止；2.当单个试件的强度值与仄衡值之好大于20%，应逐次放弃偏偏好最大的考查值，曲至各考查值与仄衡值之好没有超出20%，当10个试件中灵验数据很多于6个时，与灵验数据的仄衡值为考查截止，截止透彻至0.01MPa.3.当10个试件中灵验数据缺累6个时，此组考查截止应为无效，并应沉新制备试件举止考查.九、对付于有特殊条件央供的推伸粘结强度，应先依照特殊央供条件处理后，再举止考查.问：协同比是几？问：协同比：火泥：砂：火=1:3:0.5（品量比）问：每组需要几个试件？问：10个试件问：考查条件是？问：温度应为20±5℃；相对付干度应为45%~75%。

1、适用范围本方法适用于测定砂浆拉伸粘结强度。

2、技术标准《建筑砂浆基本性能试验方法标准》JGJ/T 70-20093、试验条件 标准试验条件为温度（23±2）℃，相对湿度 45～75%。

4、检测仪器a. 拉力试验机：破坏荷载应在其量程的 20%～80%范围内，精度 1%，最小示值 1N ； b. 拉伸专用夹具：符合《建筑室内用腻子》JG/T3049 的要求；c. 成型框：外框尺寸 70mm ×70mm ，内框尺寸 40mm ×40mm ，厚度 6mm ，材料为硬聚氯乙烯或金属；d. 钢制垫板：外框尺寸 70mm ×70mm ，内框尺寸 43mm ×43mm ，厚度 3mm 。

5、试件制备5.1基底水泥砂浆试件的制备a. 原材料：水泥：符合 GB175的 42.5级水泥；砂：符合 JGJ52 的中砂；水：符合 JGJ63 的用水标准。

b. 配合比：水泥：砂：水=1：3：0.5（质量比。

c. 成型：按上述配合比制成的水泥砂浆倒入 70mm×70mm×20mm 的硬聚氯乙烯或金属模具 中，振动成型或按5.3 条人工成型，试模内壁事先宜涂刷水性脱模剂，待干、备用。

d.成型 24h 后脱模，放入（23±2）℃水中养护 6d ，再在试验条件下放置 21d 以上。

试验 前用 200#砂纸或磨石将水泥砂浆试件的成型面磨平，备用。

5.2砂浆料浆的制备a.干混砂浆料浆的制备1) 待检样品应在试验条件下放置 24h 以上。

2) 称取不少于 10kg 的待检样品，按产品制造商提供比例进行水的称量，若给出一个 值域范围，则采用平均值。

3) 将待检样品放入砂浆搅拌机中，启动机器，徐徐加入规定量的水，搅拌 3min ～5min 。

搅拌好的料应在 2h 内用完。

b.湿拌砂浆料浆的制备1) 待检样品应在试验条件下放置 24h 以上。

2) 按产品制造商提供比例进行物料的称量，干物料总量不少于 10kg 。
