建筑特种构造复习提纲--颜宏亮1.化学建材有何特点?a.节能效益突出,节约能源,保护生态环境,降低能耗,降低成本;b.提高建筑功能与质量,改善生活条件;c.减轻建筑物自重,方便施工。
2.建筑中常用的化学建材分哪几类?常用:塑料管道(G)塑料门窗(M)新型防水保温材料(S)建筑涂料(T)等其他产品:建筑胶粘剂、建筑密封胶、保温隔热材料、混凝土外加剂等。
3.塑料门窗有何特点?轻质、耐水、耐腐蚀、表面光洁、不需涂装,并可以加工成各种颜色等优点,是保温性能比钢和铝合金门窗好,应适用于一段门窗及室内玻璃隔断,对有腐蚀和潮湿房间及海洋气候地带则更为适合。
(无机涂料具有黏结力、遮盖力强耐久性好,无毒无味无污染的绿色环保涂料)4.什么是绿色环保涂料?无毒,无味,无污染,粘结力强,遮盖力强,耐久性好eg:硅酸盐内外墙涂料。
5.功能性建筑涂料有哪几种?防火涂料,防霉涂料,防腐涂料,防虫害涂料,隔音涂料,隔热涂料,抗静电涂料。
6.今后几年我国建筑钢结构的发展目标是什么?a.重点推广和应用国产H型钢,轻钢住宅建筑通用体系和公寓型钢结构体系等;b.研究开发适用于不同建筑类型的钢结构建筑体系;c.改变传统的限用钢的观念,发展钢结构建筑,esp,住宅钢结构,有利于迅速提升住宅产业化的程度,使住宅的产为现代化和工厂化成为现实。
7.钢结构建筑有何特点?优点:其取材对环境破坏小,重量轻,造型美观,施工周期短,抗震性能好,适用不同气候条件和大气环境;未来将在高层建筑,大跨度,轻型建筑三方面发挥独特作用。
缺点:造价高且耐火差,因此对钢架,钢柱应采取防火措施。
8.玻璃在建筑中具有哪些用途,建筑玻璃分别有哪些用途?玻璃在建筑中具有透光、透视、隔声、绝热及装饰作用,随着钢化玻璃、单钢化、夹层和中空玻璃的出现,其不仅作为建筑装饰材料而且后成为一种结构材料,如玻璃幕墙、玻璃屋顶、玻璃雨篷、玻璃栏杆、玻璃楼板、楼梯、踏步等。
以及用结构玻璃建筑的水族馆、玻璃桥等建筑。
卢克斯是一生产厂家,专做斜屋面窗的,国内有不少其它这样的生产厂家;屋面斜窗最常见的质量通病是渗漏,所以最关键的环节是防水处理。
在这方面,设计图纸应该有构造方面的考虑,一般都会设计斜屋面窗口反梁,高度视屋面瓦铺设厚度而定,一般都在150~200mm之间,宽度与屋面窗同宽,反梁最好能与斜屋面结构一起浇筑,避免雨水随浇筑冷缝沁漏,所以反梁的混凝土浇捣也是一个比较关键的工序;另外,屋面斜窗本身均带防水构造,其压入屋面瓦中的部分的周边收口也是一个关键的部位,处理不好也容易导致雨水反渗。
威卢克斯斜屋顶窗:
当屋面为混凝上屋面且保温层位于屋面上部时,设计人可视情况设计洞口周围反梁,反梁高出屋面混凝土板的高度为屋面设计中瓦底面至混凝土上表面的距离。
设计反梁的好处在于一是提高了洞口的强度,二是有利于窗的固定,三是于洞口的防水也有一定好处。
左右两侧的反梁宽度一般可设计成150毫米,上下两部分的反梁宽度受屋面坡度的影响会有所变化,但一般而言,上部反梁宽度不小于250毫米,下部反梁宽度不小于200毫米。
清注意反梁的上下口形状,其皆为异形反梁。
当设计中有其它更好的方案解决窗侧面支撑问题且同时便于施工时,此反梁亦可取消。
设计反梁的同时应考虑解决洞口周围冷桥问题。
洞口上下口的形状请务必保证与图示相同,以确保室内的采光与美观。
洞口尺寸应是屋面做成后安瓦前的尺寸,请注意屋面保温层,找平层等对洞口上下口尺寸的影响。
威卢克斯斜屋顶窗久在樊笼里复得返自然
张敏
【期刊名称】《混凝土世界》
【年(卷),期】1999(000)001
【摘要】越来越多的人已经注意到,在大量“火柴盒”式的高层建筑群中出现了一些新型的坡屋顶建筑,它们造型各异,设计精良,让人顿感耳目一新。
随着这些跃层式和复式结构斜屋顶建筑在都市的大量涌现,一种来自丹麦的安装在坡屋面上的威卢克斯(VELUX)斜屋顶窗悄悄地进入了中国人的日常生活。
1943年,世界上第一樘威卢克斯斜屋顶窗由威卢克斯集团的创始人,民用工程师威廉姆·卡恩阿斯姆森
【总页数】2页(P48-49)
【作者】张敏
【作者单位】
【正文语种】中文
【中图分类】TU765
【相关文献】
1.中国第一栋“主动式建筑”理论指导下的建筑设计、施工、管理实践——威卢克斯(中国)办公楼 [J], 郭成林;赵金彦;臧海燕
2.威卢克斯(中国)有限公司办公楼,河北,中国 [J], 郭成林;赵金彦;臧海燕
3.威卢克斯斜屋顶窗 [J],
4.威卢克斯推出Integra智能电控窗,让生活化繁为简 [J],
5.天大学子问鼎2018威卢克斯国际建筑学生设计大赛 [J],
因版权原因,仅展示原文概要,查看原文内容请购买。
威卢克斯斜屋顶窗安装工艺 (GZL):安装要点:窗户安装前混凝土屋面的外表面必须平整、干燥、清洁和经过基层处理剂处理。
洞口周围500毫米范围内必须暴露原屋面防水层。
钻孔前混凝土屋面必须拥有足够的强度。
钻孔不得太靠近混凝土的洞口边缘(至少大于25毫米)。
砂浆找平层强度不够,必须去掉,再重新进行高强度砂浆的施工,或直接把铁角固定在混凝土屋面上。
如果是保温屋面,在VELUX天窗未安装之前,在反梁周围必须首页:适于威卢克斯斜屋顶窗安装的屋顶坡度介于15至90度(包括90度)之间。
90度时可作为竖窗使用。
对于波形小于90毫米的屋面材料,应选用配套的威卢克斯波形排水板系统(EDH)强烈建议不使用防水效果不好的装饰性瓦片,即瓦的上下左右不搭接。
此类瓦将对整个屋面包括斜屋顶窗附近产生极大的漏水隐患。
波形指屋面瓦的最高点与最低点之间的距离。
对于双层大于16毫米的屋面材料,应选用配套的威卢克斯平形排水板系统(EDS)如果洞口尺寸与窗户的尺寸不适合,请按安装说明的第2、3页(适用波形屋面材料EDH)或4、5页(适用平形屋面材料EDS)所示来调整洞口。
第2页1a第4页1b威卢克斯斜屋顶窗的包装分为窗户和排水板两个独立的包装。
为了方便用户的操作使用、达到尽可能大的采光面积和保证使用者在室内无论坐或站着都能获得良好的视觉效果。
因此:建议:斜屋顶窗洞口的上部平行于地面,下部直于地面,窗户上部距地面的理想高度在1850至2000毫米之间,窗户下部距地面的理想高度在900至1100毫米之间。
与竖窗一样,为了降低窗户产生结露现象的可能性,同样建议在窗户下部放置热源装置。
注意:为了防止水泥屋面渗水,必须加一层防水层。
在斜屋顶窗安装时,该防水层必须延伸至窗槛(请见蓝线)。
在窗户的顶部,防水层的安装必须采用重叠或其它防水严密的方式。
第3页2a波形屋面材料(EDH):威卢克斯斜屋顶窗安装工艺 (GZL):正确的洞口尺寸=窗户外框尺寸+10-20mm;洞口周围500mm处不要铺瓦,安装窗户、排水板后再将瓦补齐。

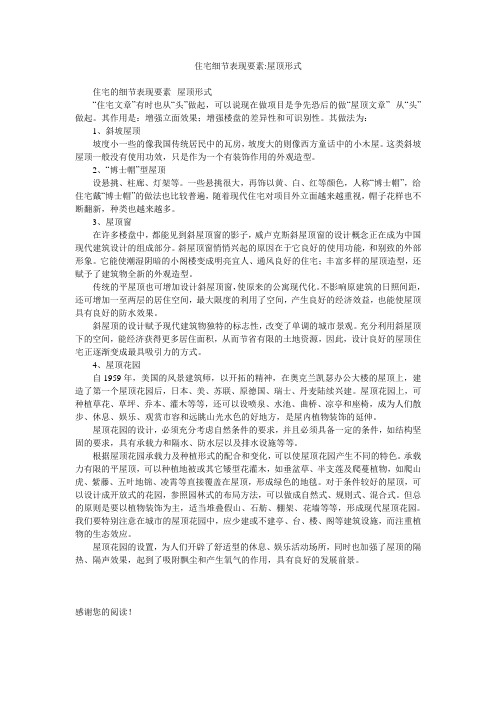

住宅细节表现要素:屋顶形式住宅的细节表现要素--屋顶形式“住宅文章”有时也从“头”做起,可以说现在做项目是争先恐后的做“屋顶文章”--从“头”做起。
其作用是:增强立面效果;增强楼盘的差异性和可识别性。
其做法为:1、斜坡屋顶坡度小一些的像我国传统居民中的瓦房,坡度大的则像西方童话中的小木屋。
这类斜坡屋顶一般没有使用功效,只是作为一个有装饰作用的外观造型。
2、“博士帽”型屋顶设悬挑、柱廊、灯架等。
一些悬挑很大,再饰以黄、白、红等颜色,人称“博士帽”,给住宅戴“博士帽”的做法也比较普遍,随着现代住宅对项目外立面越来越重视,帽子花样也不断翻新,种类也越来越多。
3、屋顶窗在许多楼盘中,都能见到斜屋顶窗的影子,威卢克斯斜屋顶窗的设计概念正在成为中国现代建筑设计的组成部分。
斜屋顶窗悄悄兴起的原因在于它良好的使用功能,和别致的外部形象。
它能使潮湿阴暗的小阁楼变成明亮宜人、通风良好的住宅;丰富多样的屋顶造型,还赋予了建筑物全新的外观造型。
传统的平屋顶也可增加设计斜屋顶窗,使原来的公寓现代化。
不影响原建筑的日照间距,还可增加一至两层的居住空间,最大限度的利用了空间,产生良好的经济效益,也能使屋顶具有良好的防水效果。
斜屋顶的设计赋予现代建筑物独特的标志性,改变了单调的城市景观。
充分利用斜屋顶下的空间,能经济获得更多居住面积,从而节省有限的土地资源,因此,设计良好的屋顶住宅正逐渐变成最具吸引力的方式。
4、屋顶花园自1959年,美国的风景建筑师,以开拓的精神,在奥克兰凯瑟办公大楼的屋顶上,建造了第一个屋顶花园后,日本、美、苏联、原德国、瑞士、丹麦陆续兴建。
屋顶花园上,可种植草花、草坪、乔本、灌木等等,还可以设喷泉、水池、曲桥、凉亭和座椅,成为人们散步、休息、娱乐、观赏市容和远眺山光水色的好地方,是屋内植物装饰的延伸。
屋顶花园的设计,必须充分考虑自然条件的要求,并且必须具备一定的条件,如结构坚固的要求,具有承载力和隔水、防水层以及排水设施等等。
每一届国际威卢克斯建筑学生设计大赛总会迎来一批又一批才华横溢的“未来建筑师”。
他们的参赛创意看似信手拈来,他们的实验思维和创新能力无不深深地震撼着每一位评委。
2013年9月2日,第六届国际威卢克斯建筑学生设计大赛以“明日之光”为主题,再次拉开帷幕,激发每个建筑学子的潜能。
2014年IVA国际威卢克斯建筑学生设计大赛已于2013年9月2日开放注册。
此大赛面向全世界建筑学生征集作品。
大赛鼓励参赛者以任何规模任何形式的建筑项目或设计创意诠释自己对照明的认识。
小至建筑的角落,大至城市居住环境,无论是抽象概念还是大胆实验,大赛均乐观其成。
国际威卢克斯建筑学生设计大赛始于2004年,每两年举行一次,参赛人数逐届攀升。
举办至今,威卢克斯大赛已经发展成为全球性最具影响的设计大赛之一,吸引了众多来自世界各地的建筑专业学生踊跃参加。
值此十周年之际,2014 IVA国际威卢克斯建筑学生设计大赛主办方诚邀世界各地建筑专业的学生参赛,进一步探索并拓展日光照明在建筑中的应用。
国际威卢克斯建筑学生设计大赛由国际建筑师协会(UIA),欧洲建筑教育协会(EAAE)和威卢克斯集团(VELUX)合作举办。
国际评审委员会成员曾成功地邀请到了西扎、隈研吾、娜塔莉等世界著名建筑大师,其他评委,包括来自世界各地与国际建筑师协会(UIA)密切协作的著名建筑师、从业者和教授。
评审委员会名单将于本年内公布。
历届比赛的参赛院校和学生,囊括了世界上各大州最优秀的建筑院校,包括哈佛大学、麻省理工学院、斯坦福大学,耶鲁大学,牛津大学、剑桥大学、戴尔夫特大学、汉城大学、清华大学、同济大学、天津大学等等。
IVA大赛以“明日之光”为总主题:•以光和能量的自然来源太阳能为中心的设计概念。
•自然采光对视觉品质以及宜居室内环境的作用。
•自然采光在改进现有建筑和城市结构中将面对的机遇和挑战。
如何用日光将房屋、工作环境以及公共空间改造成更加健康的可持续建筑环境。
•建筑和日光如何促进人与空间的良性互动。
采光设计要点威卢克斯斜屋顶窗与老虎窗的比较玻璃面积相同的威卢克斯斜屋顶窗比老虎窗提供更充足的采光。
一樘安装在坡度为45°斜屋顶上的斜屋顶窗比老虎窗进光量多40%左右。
注意坡屋顶间的基本尺度图示:一个面积约为12平方米的起居室建议进光面积大于或等于地面面积的10%。
房间面积的净高(H)应大于或等于2200毫米。
选择屋顶窗尺寸时,建议考虑屋顶窗比竖窗进光量多。
由于屋顶窗安装在坡屋面上,因此日照时间较长,屋顶空间可得到充足均匀的光线。
理想的窗洞口应是洞口顶部平等于室内地面,底部垂直于室内地面以达到大面积采光的效果。
1.在面积为6m×6m,屋顶坡度为45度的房间安装一樘窗户,进光面积约为地坪面积的10%=3.6m2,其室内采光系数值达到2%的部份的面积,将达到室内地坪总面积的46%。
2.将两樘窗户安装在同一所房间的同一侧,玻璃面积同图1中的单樘窗相同,此时,室内采光系数达到2%的部份的面积有可能达到室内地坪总面积的48%左右。
3.假如两樘窗户各被安装在房间的两侧,玻璃面积与图1中的单樘窗相同,但光线分布可得到改善,从而使采光系数达到2%的部份的面积达到室内地坪总面积的65%左右。
*图中白色区域表示室内采光系数值达到2%的部份。
蓝色为斜窗在地坪上的投影面积。
图示:同样面积安装在不同位置的几樘小窗户比一樘大窗户采光效果好。
威卢克斯斜屋顶窗不同的安装数量和位置,创造不同的采光效果通风空气循环设计要点:一处健康的住宅由于在不同的楼层之间有着开放的楼梯以及斜屋顶窗,良好的水平和垂直方向的通风贯穿各个房间。
中悬式的斜屋顶窗具有良好的通风功能。
如屋顶两侧有窗户,则空气能够对流。
室内暖空气上升到屋顶,通过屋顶窗排出室外。
请注意空气的循环,取暖设备安装在窗台下面,热气流从架空的窗台板和窗台之间通过,这是保证生活舒适及减少冬季结露的有效措施。
保证良好视野的设计要点:选择合适尺寸的斜屋顶窗获取房间内较佳的外部视觉环境与采光和通风一样重要。
屋面露台节点大样做法(三)
十四、坡屋面老虎窗节点大样:
1. 老虎窗应采用混凝土现浇结构。
2. 上部应设置滴水线或老鹰嘴,并挑出窗外≥300mm,窗台板应做出由内向外的排水坡度,严禁倒坡。
3. 窗四周封堵密实,窗框与墙体连接处应双面打胶,打胶连续、严密。
坡屋面老虎窗照片
十五、威卢克斯天窗节点大样:
1. 威卢克斯天窗四周混凝土翻边不结构一次性浇筑,高度300—500mm,具体高度依据坡屋顶保温厚度及其建筑做法层设计厚度整体考虑。
2. 屋面防水层上翻至窗边,外侧覆盖成品金属排水板。
威卢克斯天窗照片
十六、坡屋面屋脊节点大样:
1. 坡屋面屋脊处设置卷材加强层,居中铺设。
2. 屋脊处结构预埋钢筋,成品屋脊瓦细石砼浇筑密实。
3. 成品屋脊瓦样式为示例,具体由项目公司自行确定。
十七、坡屋面内檐沟节点说明:
1. 坡屋面内檐沟设置卷材加强层,居中铺设。
2. 内檐沟内设置成品排水沟瓦,坐浆封堵密实。
3. 内檐沟两侧挂钢丝网水泥砂浆粉刷。
坡屋面内檐沟照片。
威卢克斯斜屋顶窗:
当屋面为混凝上屋面且保温层位于屋面上部时,设计人可视情况设计洞口周围反梁,反梁高出屋面混凝土板的高度为屋面设计中瓦底面至混凝土上表面的距离。
设计反梁的好处在于一是提高了洞口的强度,二是有利于窗的固定,三是于洞口的防水也有一定好处。
左右两侧的反梁宽度一般可设计成150毫米,上下两部分的反梁宽度受屋面坡度的影响会有所变化,但一般而言,上部反梁宽度不小于250毫米,下部反梁宽度不小于200毫米。
清注意反梁的上下口形状,其皆为异形反梁。
当设计中有其它更好的方案解决窗侧面支撑问题且同时便于施工时,此反梁亦可取消。
设计反梁的同时应考虑解决洞口周围冷桥问题。
洞口上下口的形状请务必保证与图示相同,以确保室内的采光与美观。
洞口尺寸应是屋面做成后安瓦前的尺寸,请注意屋面保温层,找平层等对洞口上下口尺寸的影响。

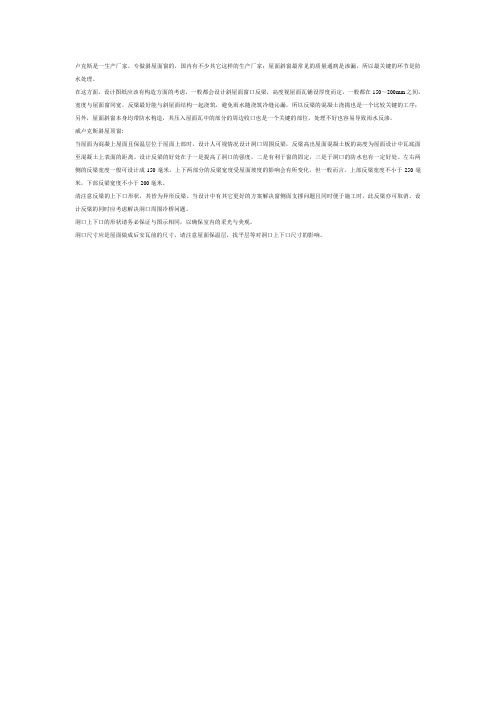

威卢克斯是一生产厂家,专做斜屋面窗的,国内有不少其它这样的生产厂家;屋面斜窗最常见的质量通病是渗漏,所以最关键的环节是防水处理。
在这方面,设计图纸应该有构造方面的考虑,一般都会设计斜屋面窗口反梁,高度视屋面瓦铺设厚度而定,一般都在150~200mm之间,宽度与屋面窗同宽,反梁最好能与斜屋面结构一起浇筑,避免雨水随浇筑冷缝沁漏,所以反梁的混凝土浇捣也是一个比较关键的工序;另
外,屋面斜窗本身均带防水构造,其压入屋面瓦中的部分的周边收口也是一个关键的部位,处理不好也容易导致雨水反渗。
窗口尺寸可以定做的,不过可能费时要长,除非当地有生产厂家。
在水泥砂浆挂瓦条上安装瓦的准备
如在铺完瓦后安装威卢克斯斜屋顶窗,
须留出图中标示的距离,以便在安装EDH
排水板时能方便地焊接防水卷材。
当焊接防水卷材的上部边缘时要特别注
意,要确保不会漏水,假如可能,防水
卷材的上部边缘应固定在屋顶原有的防
水层下。
(见图6)
注意:瓦的边缘搭接处不应有砂浆,以
便于以后补瓦。
(见图2)
在木挂瓦条上安装屋面瓦前的准备
顺水条须与窗户洞口保持最少250mm的距离。
挂瓦条应固定在顺水条上,窗下部挂瓦条应按图中所示留出60-80mm的距离,以使威卢克斯斜屋顶窗与屋面瓦间连接紧密。
请注意,如果是平瓦则此距离可减至0-40mm。
挂瓦条间的距离应按屋面瓦生产商的说明预留,与排水板在同一包装内的4片SBS防水卷材须焊接在混凝土屋顶上。
如可能,嵌在沥青胶上的一根挂瓦条应固定在防水卷材的上部边缘上,形成一个排水槽以便将可能渗漏的雨水从窗户顶部引走。
(见图4)
平型屋面材料安装前的准备
平型屋面材料可以安在窗洞口的底部边缘处,但至少应留出350mm的距离,以便将来将防水卷材焊接在窗框周围。
请注意,为使EDS排水板底部边缘与平型瓦的边缘平滑整齐地连接,应按图5所示留出120-130mm的距离。
压型钢板瓦安装前的准备
须将钢质或木质挂瓦条固定在桁架上,
挂瓦条间的距离应按波形金属板生产商
的说明预留。
波形金属板可固定在威卢克斯斜屋顶窗
的下部挂瓦条上,与威卢克斯斜屋顶窗洞口保持60-80mm的距离。
假如可能,4片防水卷材应焊接在现有的防水层上。
压型钢板瓦屋面结构安装斜屋顶窗时应尽可能先安装窗户后铺瓦。
*防水卷材和排水板在同一包装内。
