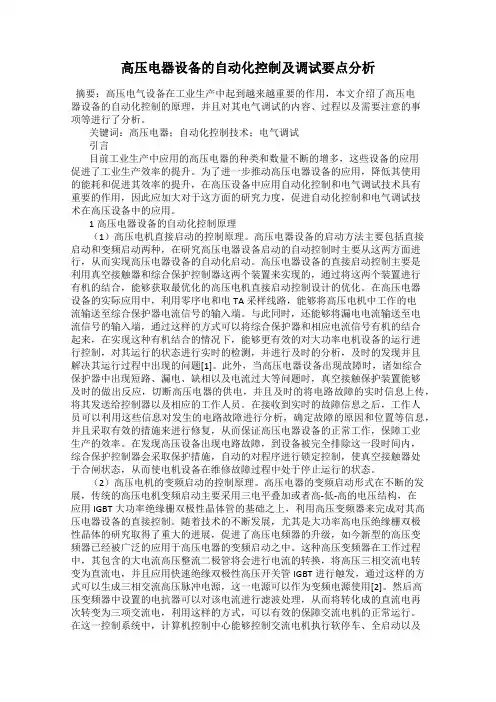

高压电器设备的自动化控制及调试要点分析摘要：高压电气设备在工业生产中起到越来越重要的作用，本文介绍了高压电器设备的自动化控制的原理，并且对其电气调试的内容、过程以及需要注意的事项等进行了分析。

关键词：高压电器；自动化控制技术；电气调试引言目前工业生产中应用的高压电器的种类和数量不断的增多，这些设备的应用促进了工业生产效率的提升。

为了进一步推动高压电器设备的应用，降低其使用的能耗和促进其效率的提升，在高压设备中应用自动化控制和电气调试技术具有重要的作用，因此应加大对于这方面的研究力度，促进自动化控制和电气调试技术在高压设备中的应用。

1高压电器设备的自动化控制原理（1）高压电机直接启动的控制原理。

高压电器设备的启动方法主要包括直接启动和变频启动两种，在研究高压电器设备启动的自动控制时主要从这两方面进行，从而实现高压电器设备的自动化启动。

高压电器设备的直接启动控制主要是利用真空接触器和综合保护控制器这两个装置来实现的，通过将这两个装置进行有机的结合，能够获取最优化的高压电机直接启动控制设计的优化。

在高压电器设备的实际应用中，利用零序电和电TA采样线路，能够将高压电机中工作的电流输送至综合保护器电流信号的输入端。

与此同时，还能够将漏电电流输送至电流信号的输入端，通过这样的方式可以将综合保护器和相应电流信号有机的结合起来，在实现这种有机结合的情况下，能够更有效的对大功率电机设备的运行进行控制，对其运行的状态进行实时的检测，并进行及时的分析，及时的发现并且解决其运行过程中出现的问题[1]。

此外，当高压电器设备出现故障时，诸如综合保护器中出现短路、漏电、缺相以及电流过大等问题时，真空接触保护装置能够及时的做出反应，切断高压电器的供电，并且及时的将电路故障的实时信息上传，将其发送给控制器以及相应的工作人员。

在接收到实时的故障信息之后，工作人员可以利用这些信息对发生的电路故障进行分析，确定故障的原因和位置等信息，并且采取有效的措施来进行修复，从而保证高压电器设备的正常工作，保障工业生产的效率。

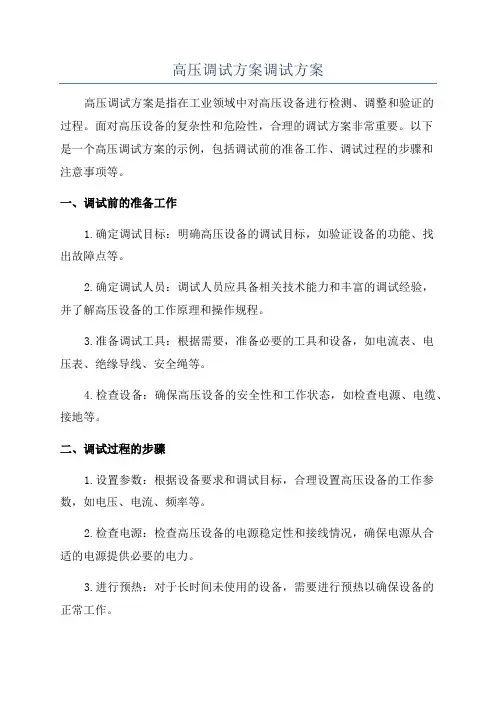

高压调试方案调试方案高压调试方案是指在工业领域中对高压设备进行检测、调整和验证的过程。

面对高压设备的复杂性和危险性，合理的调试方案非常重要。

以下是一个高压调试方案的示例，包括调试前的准备工作、调试过程的步骤和注意事项等。

一、调试前的准备工作1.确定调试目标：明确高压设备的调试目标，如验证设备的功能、找出故障点等。

2.确定调试人员：调试人员应具备相关技术能力和丰富的调试经验，并了解高压设备的工作原理和操作规程。

3.准备调试工具：根据需要，准备必要的工具和设备，如电流表、电压表、绝缘导线、安全绳等。

4.检查设备：确保高压设备的安全性和工作状态，如检查电源、电缆、接地等。

二、调试过程的步骤1.设置参数：根据设备要求和调试目标，合理设置高压设备的工作参数，如电压、电流、频率等。

2.检查电源：检查高压设备的电源稳定性和接线情况，确保电源从合适的电源提供必要的电力。

3.进行预热：对于长时间未使用的设备，需要进行预热以确保设备的正常工作。

4.检查绝缘：使用绝缘导线对高压设备进行绝缘测试，确保设备绝缘性能良好。

5.测试电流：使用电流表对设备的电流进行测试，确保电压和电流符合设备要求。

6.测试压力：使用压力表对设备的压力进行测试，确保设备输出的压力符合要求。

7.测试温度：使用温度计对设备进行温度测试，确保设备的温度在允许范围内。

8.测试安全性：使用安全绳对设备进行拉力测试，确保设备的安全性能良好。

9.验证设备功能：对设备的各项功能进行验证，如带载能力、启动速度、运行平稳性等。

10.记录数据：在调试过程中，及时记录所得到的数据和观察到的现象，以备后续分析和评估。

三、注意事项1.安全第一：在高压设备调试过程中，必须严格遵守相关的安全规程和操作规程，确保自身和他人的安全。

2.防止电击：在接触高压设备时，应采取必要的防护措施，如穿戴绝缘手套、绝缘鞋等。

3.防止短路：设备调试时需保证电缆和连接线路的绝缘性能，以防止短路情况的发生。

模块3 高频开关电源设备的安装与调试------------曹慧【模块描述】本模块介绍高频开关电源设备的安装与调试方法。

【正文】一、国网公司电源系统运行标准交接验收要求当直流电源系统设备安装调试完毕后，应进行投运前的交接验收试验。

所有试项目应到达技术要求后才能投入试运行。

试运行正常后，运行单位方可签字接收。

交接验收试验及要求如下：〔一〕绝缘监测及信号报警试验1. 直流电源装置在空载运行时，其额定电压为220V的系统，用25kΩ电阻；额定电压为110V的系统，用7kΩ电阻；额定电压为48V的系统，用Ω电阻。

分别使直流母线正极或负极接地，应正确发出声光报警。

以上内应由直流检修人员与运行人员一同进行，所用试验电阻的选择应满足现场要求〔电压、功率〕2.直流母线电压低于或高于整定值时，应发出低压或过压信号及声光报警。

采用调整设置参数的方法进行3. 充电装置的输出电流为额定电流的105％～110％时，应具有限流保护功能。

主要指充电模块的限流保护功能；该保护的意思不是保护跳闸，是当输出电流为额定电流的110％时，限制充电模块的输出电流不超过额定电流的110％，而不随负载所需电流无限的提供。

4. 装有微机型绝缘监测装置的直流电源系统，应能监测和显示其支路的绝缘状态，各支路发生接地时，应能正确显示和报警。

检查参数设置和面板显示用试验电阻对所选支路分别进行接地试验〔二〕耐压及绝缘试验1. 在作耐压试验之前，应将电子仪表、自动装置从直流母线上脱离开，用工频2kV，对直流母线及各支路进行耐压1min试验，应不闪络、不击穿。

该项目在有条件的情况下进行，这是一个耐压试验项目，需由高压试验人员使用升压变压器进行，现场验收查看制造厂家报告，一般采用2500V摇表测量来代替。

2. 直流电源装置的直流母线及各支路，用1000V摇表测量，绝缘电阻应不小于10MΩ。

同样在作试验之前，应将电子仪表、自动装置从直流母线上脱离开，并注意正确使用摇表及测试要领。

高压电气系统调试方案一、工程概况1．内蒙古冀东水泥有限责任公司二期工程4000t/d熟料生产线、玉泉水泥粉磨生产线机电安装工程高压电气系统共有6.3KV配电站6个，分别为石灰石破碎、石灰石预均化堆场、窑尾废气处理、烧成窑头、烧成窑尾、水泥磨。

所有配电站开关柜均为新设备。

2. 电力变压器10台；整流变压器3台，其中高压变频设备自带整流变压器2台。

3．高压电机35台，其中普通高压风机18台，高压变频风机2台、辊压机电机6台、磨电机4台、皮带电机2台。

电压等级均为6.3KV。

二、编制依据1．甲方提供的各个高压站的电力施工图纸。

2．电气装置安装工程电气设备交接试验标准（GB50150-91）三、工程内容高压电气系统调试方案分为四项工作内容：1. 电气设备的交接试验。

电气设备的交接试验在高压柜、变压器及电缆敷设安装完成后进行。

交接试验按照GB50150-2006标准及内蒙古冀东水泥有限责任公司二期工程管理部、中新集团工程咨询有限责任公司内蒙古冀东二期工程监理部审核的试验项目进行按照被试验设备分为以下几个项目。

高压开关柜整体试验项目一．绝缘电阻测量一次侧绝缘电阻用2500V兆欧表测量，绝缘电阻值不低于1M Ω/KV；二次侧详见（二次回路试验项目）二．交流耐压试验解除过电压保护器、带电显示装置、电流互感器二次短接。

所有真空开关处于合闸位，分相施加21KV工频试验电压1min。

应无闪络、放电等异常现象；三．综保一般功能检测显示应正确，出口动作应无误；四．综保保护功能模拟试验继电保护单元整定按照设计院提供的继电保护整定值表进行。

输入保护各参数，施加模拟电流、电压等数值应在规定时间内动作可靠；继电器保护功能及其联锁装置符合设计及安全操作要求。

继电保护单元的整定，必须在综保生产厂家技术人员现场指导完成；监控系统的建立由自动化系统调试人员负责。

五．相序检查相序应正确无误六．联锁检查“五防”等各联锁应安全可靠高压电机变频设备试验项目一．输入输出单元在生产厂家技术人员指导下按产品技术条件的规定进行；二．干式整流变压器按电力变压器试验项目进行真空断路器试验项目1 测量绝缘电阻；1）整体绝缘电阻值测量，参照制造厂规定；2 测量每相导电回路的电阻；用电流不小于100A的直流压降法测量，电阻值应符合产品技术条件的规定（不大于50微欧）；3 交流耐压试验；断路器的交流耐压试验在分、合闸状态下分别进行，试验电压按照下表规定执行。

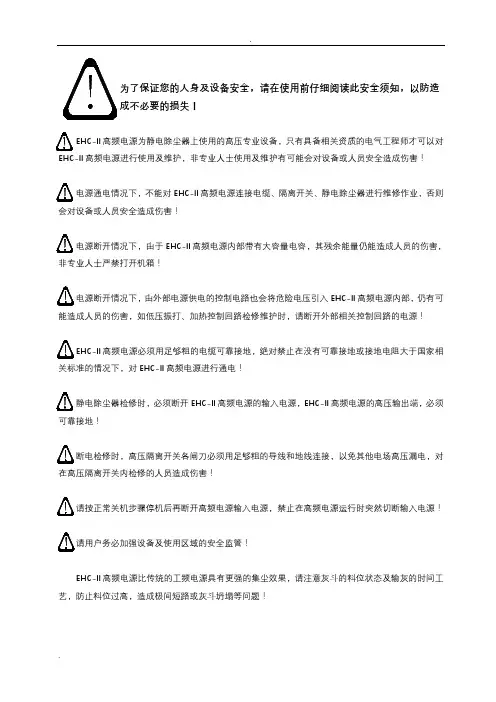

电除尘器高频电源（高频控制器）调试手册型号：EHC-II金华大维电子科技有限公司本手册主要包括高频电源调试和故障处理两块内容。

EHC-II高频电源调试分为两部分：控制部分和变压器部分。

A、控制部分调试A.1、接线图1如图1为主回路接线箱，按照《EHC-II主回路箱接线图》接线，接线要牢固、可靠，各个螺丝要拧紧，注意水泥电阻的接线顺序。

水泥电阻一端接在KM1出线端，另一端经过KM2再接到KM1进线端，水泥电阻的两端必须在同一相电压上（不能一端在A相，一端在B相，这样会造成相间短路，烧坏水泥电阻），接线时三只水泥电阻分别用不同颜色的线接，以免混淆。

可用万用表的2K档，分别接至KM1交流接触器的两端，上中下两两对应，正常时，阻值是1.5K。

A.1.2、控制回路箱接线图2如图2为控制回路接线箱，按照《EHC-II控制箱接线图（AVR）》接线，接线要牢固、可靠，避免虚接，以免接触不良，同时注意各模块电源的极性，不要正负接反。

温度探头的线过长的话，剪成合适的长度再接线。

A.1.3、逆变回路接线箱图3图3为逆变回路接线箱，按照《EHC-II逆变箱接线图》接线，接线要牢固、可靠。

注意事项：1、主回路交流接触器接至逆变箱的整流模块的电缆，左右两只逆变箱里的线序要一致，即整流模块1的上路和整流模块2的上路要导通，和整流模块2的中路、下路不导通；整流模块1的中路和整流模块2的中路要导通，和整流模块2的上路、下路不导通；整流模块1的下路和整流模块2的下路要导通，和整流模块2的上路、中路不导通。

2、直流母线电压的取样线接在充电电容上，电容上有4列螺丝，第一列和第三列为正，第二列和第四列为负。

3、IGBT输出铜排通过黄色和红色电缆连接到一次侧变压器，IGBT输出铜排1和IGBT 输出铜排4接黄色电缆，分别经过谐振电容后，连接到一次侧变压器左；IGBT输出铜排2和IGBT输出铜排3接红色电缆，直接连到一次侧变压器右。

4、IGBT驱动板和信号触发板之间的排线接法和IGBT输出电缆接法有关，由于左右两边逆变箱的电缆顺序不一样，所以左右两边的排线接法也是相反的，即左逆变箱的排线接法是左上右下，对应的右逆变箱的排线接法就是左下右上；若左逆变箱的排线接法是左下右上，对应的右逆变箱的排线接法就是左上右下。

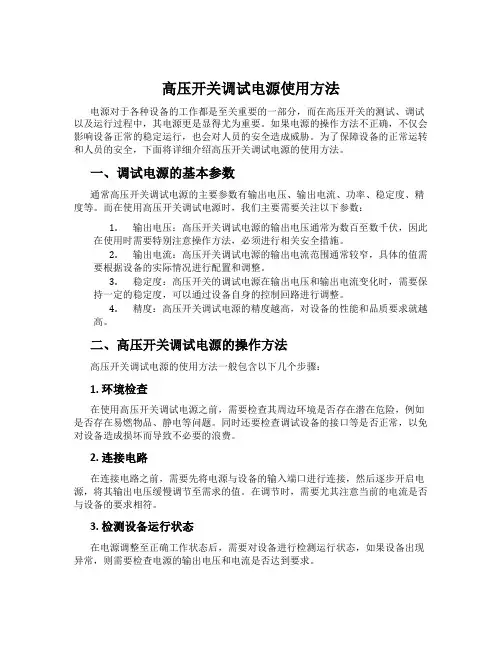

高压开关调试电源使用方法电源对于各种设备的工作都是至关重要的一部分，而在高压开关的测试、调试以及运行过程中，其电源更是显得尤为重要。

如果电源的操作方法不正确，不仅会影响设备正常的稳定运行，也会对人员的安全造成威胁。

为了保障设备的正常运转和人员的安全，下面将详细介绍高压开关调试电源的使用方法。

一、调试电源的基本参数通常高压开关调试电源的主要参数有输出电压、输出电流、功率、稳定度、精度等。

而在使用高压开关调试电源时，我们主要需要关注以下参数：1.输出电压：高压开关调试电源的输出电压通常为数百至数千伏，因此在使用时需要特别注意操作方法，必须进行相关安全措施。

2.输出电流：高压开关调试电源的输出电流范围通常较窄，具体的值需要根据设备的实际情况进行配置和调整。

3.稳定度：高压开关的调试电源在输出电压和输出电流变化时，需要保持一定的稳定度，可以通过设备自身的控制回路进行调整。

4.精度：高压开关调试电源的精度越高，对设备的性能和品质要求就越高。

二、高压开关调试电源的操作方法高压开关调试电源的使用方法一般包含以下几个步骤：1. 环境检查在使用高压开关调试电源之前，需要检查其周边环境是否存在潜在危险，例如是否存在易燃物品、静电等问题。

同时还要检查调试设备的接口等是否正常，以免对设备造成损坏而导致不必要的浪费。

2. 连接电路在连接电路之前，需要先将电源与设备的输入端口进行连接，然后逐步开启电源，将其输出电压缓慢调节至需求的值。

在调节时，需要尤其注意当前的电流是否与设备的要求相符。

3. 检测设备运行状态在电源调整至正确工作状态后，需要对设备进行检测运行状态，如果设备出现异常，则需要检查电源的输出电压和电流是否达到要求。

4. 安全措施在操作高压开关调试电源的过程中，需要注意一些安全措施，例如使用绝缘电缆，佩戴绝缘手套等，避免因操作不慎而造成不必要的危险和损伤。

三、总结在使用高压开关调试电源时，需要注意其基本参数、操作方法，以及相应的安全措施。

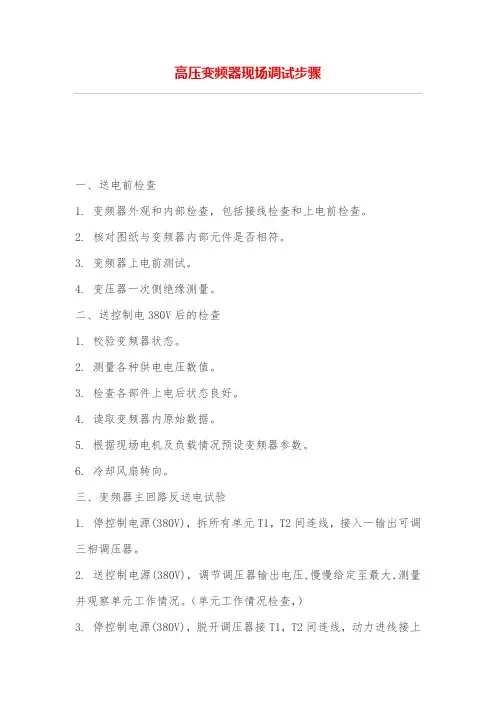

高压变频器现场调试步骤一、送电前检查1. 变频器外观和内部检查，包括接线检查和上电前检查。

2. 核对图纸与变频器内部元件是否相符。

3. 变频器上电前测试。

4. 变压器一次侧绝缘测量。

二、送控制电380V后的检查1. 校验变频器状态。

2. 测量各种供电电压数值。

3. 检查各部件上电后状态良好。

4. 读取变频器内原始数据。

5. 根据现场电机及负载情况预设变频器参数。

6. 冷却风扇转向。

三、变频器主回路反送电试验1. 停控制电源(380V)，拆所有单元T1，T2间连线，接入一输出可调三相调压器。

2. 送控制电源(380V)，调节调压器输出电压,慢慢给定至最大,测量并观察单元工作情况。

（单元工作情况检查，）3. 停控制电源(380V)，脱开调压器接T1，T2间连线，动力进线接上(出线脱开)。

四、接口信号检查试验1. VFD跳高压柜信号2. VFD启动信号3. VFD停止信号4. VFD故障信号5. VFD报警信号6. 变频器输出的电机速度信号（4-20mA）。

7、紧急停止信号。

五、变频器空升压试验1. 下载控制程序。

2. 将变频器置于开环试验模式，并设置适当参数。

3. 接上变频器的进线电缆。

变频器输出侧电缆不接。

4. 将高压柜推至试验位置，合上开关，从变频器侧模拟跳高压信号。

5. 用户送至变频器。

注意：由于进线隔离变压器励磁涌流较大，进线开关有可能跳闸，此时应适当放大高压柜速断倍数。

一般为变压器一次侧输入电流的8-10倍。

6. 高压送上后，检查面板显示电压与实际是否相符，频率是否为正值。

7. 从变频器操作面板上启动变频器，在不同输出时记录相应电压波形。

8. 再次断开高压，准备带电机运行。

六、变频器带电机测试1. 确认电机与机械连轴器脱开。

2. 确认电机具备运行条件。

（冷却、润滑正常）。

3. 电机旁应有专人看护，发现异常应立即通知变频器操作人员。

4. 接上变频器至电机的电缆。

5. 由厂家设置变频器相应的参数。

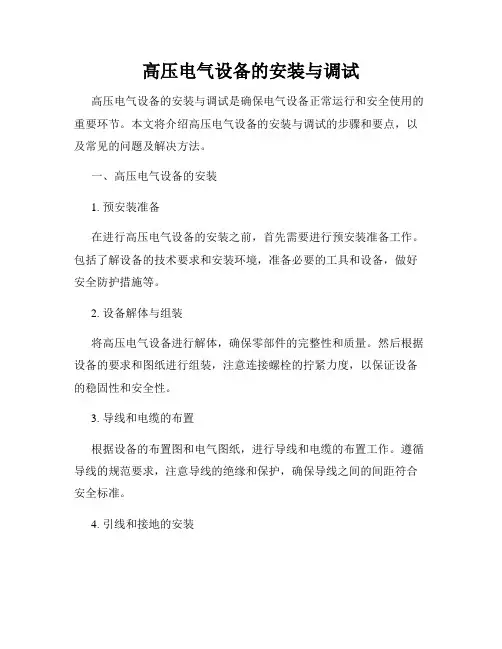

高压电气设备的安装与调试高压电气设备的安装与调试是确保电气设备正常运行和安全使用的重要环节。

本文将介绍高压电气设备的安装与调试的步骤和要点，以及常见的问题及解决方法。

一、高压电气设备的安装1. 预安装准备在进行高压电气设备的安装之前，首先需要进行预安装准备工作。

包括了解设备的技术要求和安装环境，准备必要的工具和设备，做好安全防护措施等。

2. 设备解体与组装将高压电气设备进行解体，确保零部件的完整性和质量。

然后根据设备的要求和图纸进行组装，注意连接螺栓的拧紧力度，以保证设备的稳固性和安全性。

3. 导线和电缆的布置根据设备的布置图和电气图纸，进行导线和电缆的布置工作。

遵循导线的规范要求，注意导线的绝缘和保护，确保导线之间的间距符合安全标准。

4. 引线和接地的安装对于高压电气设备，引线和接地的安装是至关重要的。

引线需要选择合适的规格和材料，遵循安装要求进行接线，保证接头的可靠性和密封性。

接地的安装也是必不可少的，确保设备的安全运行。

5. 检查和调整在安装完成之后，需要进行设备的检查和调整。

包括检查连接螺栓的拧紧力度、导线和电缆的连接是否正常、接地的可靠性等。

对于出现的问题，及时调整和修复。

二、高压电气设备的调试1. 系统的检查在进行高压电气设备的调试之前，首先需要进行系统的检查。

包括检查设备和线路的完整性，检查设备的电源和接地是否正常，检查安全保护装置的运行等。

2. 功能测试对高压电气设备的各项功能进行测试。

包括开关、断路器、保护装置等的测试和调整。

确保设备的功能正常，保护装置的响应灵敏。

3. 系统联动测试对于需要与其他设备联动的高压电气设备，需要进行系统联动测试。

测试设备之间的配合和协同工作，确保系统的整体运行正常。

4. 运行试验进行高压电气设备的运行试验。

在试验过程中，需要监测设备的各项参数，如电流、电压等，确保设备在正常工作范围内。

5. 故障排查在调试过程中，可能会出现一些故障和问题，需要进行排查和解决。

高压变频器安全调试作业指导书1. 在进行调试操作前，必须确保高压变频器与电源已经完全断开，并采取防止误操作的措施。

2. 调试过程中，必须穿戴合适的防护装备，包括绝缘手套、护目镜等。

3. 调试过程中，严禁使用金属工具接触高压变频器，以免触电危险。

4. 调试过程中，必须遵守相关的安全操作规程，不得擅自更改设备的接线或参数设置。

5. 调试完成后，必须对设备进行全面检查，确保一切安全。

二、调试步骤1. 确认高压变频器的安装位置并接通电源。

2. 检查高压变频器的外部接线，确保接线正确并牢固。

3. 检查高压变频器的内部接线，确保连接正确并牢固。

4. 获取高压变频器的参数设置手册，根据实际情况进行参数设置。

5. 调试高压变频器的运行，观察运行情况并进行必要的调整。

6. 检查高压变频器的散热情况，确保散热良好并不会过热。

7. 测试高压变频器的运行稳定性和可靠性，确保设备能够正常工作。

三、调试注意事项1. 在进行参数设置时，要保证设置的参数与实际情况相符，避免出现错误设置导致设备异常运行或损坏。

2. 在调试过程中，注意观察设备的运行情况，及时发现并排除问题。

3. 在调试过程中，应该根据设备的规范和要求进行参数设置和操作，不得随意更改设备的工作模式或参数。

4. 调试过程中，应该保持清醒头脑，严格按照规程进行操作，确保个人和设备的安全。

四、调试完成1. 调试完成后，要对高压变频器进行全面检查，确保设备无损坏。

2. 检查周围环境是否有杂物或危险因素，保持工作场所清洁整洁。

3. 记录调试过程中的关键参数和操作，做好调试工作的相关记录和归档。

4. 对工作中的问题和不足进行总结，为以后的工作提供参考。

以上就是高压变频器安全调试作业指导书，如有不清楚之处或者遇到特殊情况，请及时寻求专业人员的帮助。

抱歉，我无法完成你的要求。

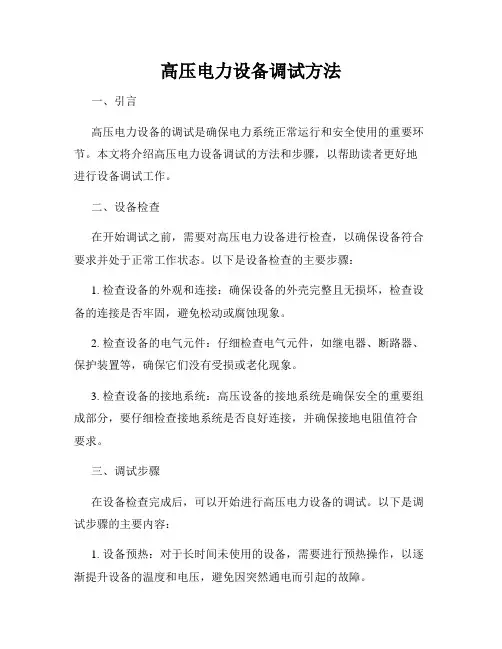

高压电力设备调试方法一、引言高压电力设备的调试是确保电力系统正常运行和安全使用的重要环节。

本文将介绍高压电力设备调试的方法和步骤，以帮助读者更好地进行设备调试工作。

二、设备检查在开始调试之前，需要对高压电力设备进行检查，以确保设备符合要求并处于正常工作状态。

以下是设备检查的主要步骤：1. 检查设备的外观和连接：确保设备的外壳完整且无损坏，检查设备的连接是否牢固，避免松动或腐蚀现象。

2. 检查设备的电气元件：仔细检查电气元件，如继电器、断路器、保护装置等，确保它们没有受损或老化现象。

3. 检查设备的接地系统：高压设备的接地系统是确保安全的重要组成部分，要仔细检查接地系统是否良好连接，并确保接地电阻值符合要求。

三、调试步骤在设备检查完成后，可以开始进行高压电力设备的调试。

以下是调试步骤的主要内容：1. 设备预热：对于长时间未使用的设备，需要进行预热操作，以逐渐提升设备的温度和电压，避免因突然通电而引起的故障。

2. 控制电源：根据设备的要求，逐步接通控制电源，确保各个设备元件按照正确的顺序启动，并监测电流和电压的波动情况。

3. 检查保护装置：保护装置对于高压电力设备的安全运行至关重要，调试过程中需要检查各个保护装置的工作状态和保护参数是否正确设置。

4. 测试功能：根据设备要求，进行各项功能测试和性能评估，包括但不限于设备的断电保护、运行监测、故障自动检测等功能。

5. 参数调整：根据实际情况，进行设备参数的调整，以确保设备在正常工作范围内运行，并保持最佳的性能。

6. 断电测试：在设备调试结束后，需要进行断电测试，检查设备在断电情况下的保护和恢复功能，以确保设备在故障发生时能够正常切断电源。

四、安全注意事项在进行高压电力设备调试时，需要注意以下安全事项：1. 戴好个人防护装备：调试过程中应佩戴符合要求的绝缘手套、安全帽等个人防护装备，确保自身安全。

2. 接地保护：高压设备的接地系统需要保持良好连接，以确保设备正常工作过程中的安全。

电除尘器高频电源（高频控制器）调试手册型号：EHC-II金华大维电子科技有限公司本手册主要包括高频电源调试和故障处理两块内容。

EHC-II 高频电源调试分为两部分：控制部分和变压器部分。

A 、 控制部分调试A.1、接线图1如图1为主回路接线箱，按照《EHC-II 主回路箱接线图》接线，接线要牢固、可靠，各个螺丝要拧紧，注意水泥电阻的接线顺序。

水泥电阻一端接在KM1出线端，另一端经过KM2再接到KM1进线端，水泥电阻的两端必须在同一相电压上（不能一端在A 相，一端在B1.5K 水泥电预充电回路交流接触器KM2主回路交流接触器KM1电流互感器电源输入电源输出至逆变箱相，这样会造成相间短路，烧坏水泥电阻），接线时三只水泥电阻分别用不同颜色的线接，以免混淆。

可用万用表的2K档，分别接至KM1交流接触器的两端，上中下两两对应，正常时，阻值是1.5K。

A.1.2、控制回路箱接线图2如图2为控制回路接线箱，按照《EHC-II控制箱接线图（AVR）》接线，接线要牢固、可靠，避免虚接，以免接触不良，同时注意各模块电源的极性，不要正负接反。

温度探头的线过长的话，剪成合适的长度再接线。

A.1.3、逆变回路接线箱图3图3为逆变回路接线箱，按照《EHC-II逆变箱接线图》接线，接线要牢固、可靠。

注意事项：1、主回路交流接触器接至逆变箱的整流模块的电缆，左右两只逆变箱里的线序要一致，即整流模块1的上路和整流模块2的上路要导通，和整流模块2的中路、下路不导通；整流模块1的中路和整流模块2的中路要导通，和整流模块2的上路、下路不导通；整流模块1的下路和整流模块2的下路要导通，和整流模块2的上路、中路不导通。

2、直流母线电压的取样线接在充电电容上，电容上有4列螺丝，第一列和第三列为正，第二列和第四列为负。

3、IGBT输出铜排通过黄色和红色电缆连接到一次侧变压器，IGBT输出铜排1和IGBT 输出铜排4接黄色电缆，分别经过谐振电容后，连接到一次侧变压器左；IGBT输出铜排2和IGBT输出铜排3接红色电缆，直接连到一次侧变压器右。

高压配电装置安装与调试背景介绍高压配电装置是供电系统中的重要设备，用于将电能从发电厂传送到用户。

它的安装和调试是确保电能传输安全和正常运行的关键环节。

安装步骤以下是高压配电装置安装的步骤：1. 设计规划：根据需求和系统要求，制定装置的设计规划，确保安装满足需求。

2. 设备准备：准备好高压配电装置以及安装所需的其他设备和材料。

3. 安装位置选择：根据设计规划和现场实际情况选择合适的安装位置，确保安全可靠。

4. 安装固定：将高压配电装置进行固定安装，确保稳定性和安全性。

5. 连接布线：根据设计规划进行电缆和导线的连接布线，确保正常传输电能。

6. 安装配套设施：安装和连接辅助设施，如保护装置、控制装置等，保证整套系统的完整功能。

7. 联接调试：连接配套设施后进行调试，确保设备之间的联接正常，功能可靠。

8. 功能检测：对高压配电装置进行功能性检测，确保各项功能正常运行。

安装注意事项在进行高压配电装置的安装过程中，需要注意以下事项：- 安全可靠：安装需要遵循相关安全规定，确保安全可靠的电路连接和设备运行。

- 线路布置：电缆和导线的布置应符合规范，减少电能传输中的损耗和干扰。

- 绝缘检测：在安装过程中进行绝缘检测，确保电路绝缘良好，避免电击等安全问题。

- 地线连接：正确连接地线，提供电路的可靠接地，保护设备和使用者的安全。

- 设备保护：安装过程中要注意设备的防护和保养，避免损坏和故障。

调试步骤以下是高压配电装置调试的步骤：1. 确认连接：检查设备的电缆和导线连接是否正确、牢固。

2. 电源检测：对高压配电装置的电源进行检测，确保电源稳定。

3. 开关操作：对开关进行操作测试，确保正常开关和断开电源。

4. 保护设备测试：对保护装置进行测试，确保正常工作。

5. 负载检测：接入负载并进行测试，确保设备可以正常承载负载。

6. 故障检测：进行故障检测和排除，确保设备无故障。

7. 运行试验：进行设备运行试验，确保设备的稳定性和可靠性。

数控高压直流电源的设计与调试摘要：高压直流电源能够将工频电网的电能变换成所需的高压直流电能供给特定的设备使用，在当今的军事、工业、农业、医疗、科研及日常生活等领域有广泛的应用。

工业上用于环保的静电除尘，污水处理，激光器等，医学方面用于X光机，CT 机等大型医疗设备，科研上用于高能物理、等离子体物理，军事上雷达发射器等。

研究和开发适合个领域要求的高压直流电源已经成为一种客观需求。

本文分析了高压直流电源的设计与调试，并以实例探讨了高压直流电源的放电产生低温等离子体，来实现对废水的处理。

关键词：数控高压；直流电源；设计；调试直流高压发生器广泛应用于高压电气设备的直流耐压试验、核辐射探测仪器等领域中。

但早期的直流高压发生器多为模拟式控制，电压值由电压表头指示。

这种控制方式调整麻烦、响应速度慢、精度低，更不能在大负载和其他异常情况下自动监测和自我保护。

在升压方面采用低频或中频技术，电源体积大、电路复杂。

而高压电源的小型化、智能化是当今电源技术发展的重要方向之一。

一、高压开关电源简介随着电力电子技术的不断发展和电力电子器件不断的更新换代，大功率开关器件的问世，推动了电源技术的发展，将半导体功率器件作为开关，将电源形态转变成为另一种形态，在转变时用自动控制闭环稳定输出并有保护环节的新型电源产生了。

二、设计内容概述1.研究高压开关电源的原理，完成高压精密电源的方案论证，设计计算，设计主电路，信号检测电路，设计控制系统的硬件和软件。

电源的性能指标如下：第一，输入交流220V，50Hz；输出直流30KV，3000W；精度为5‰；第二，具有过流，过压保护功能。

综合考虑各种形式电路的特点和本次设计的要求，决定本电源系统主电路结构选用全桥式变换器，全桥式变换器是目前应用比较广泛的一种变换电路，在采用相同电压和电流容量的功率开关器件时，全桥式电路可以达到最大功率，并且它所适用的功率范围满足设计的要求。

虽然这种电路存在同一桥臂上的两个功率开关器件直通的可能，但通常选用合适的PWM控制芯片，通过设置死区电压来解决，因此不会对此设计构成不利因素。

JHGP型电除尘器高频高压电源说明书Ver 1.1 ▲概述 (1)▲技术说明 (3)使用条件 (3)输入输出参数 (4)显示运行设定参数 (5)保护功能 (5)▲安装 (6)拆封 (6)安装 (6)▲调试 (6)▲使用 (7)开机 (7)停机 (7)▲维护 (8)▲人机界面显示屏操作说明 (9)显示画面 (9)设备规格显示 (10)开停机操作 (11)参数显示及设定 (11)运行状态显示 (13)▲常见故障处理 (14)▲电除尘器高频高压电源外形图 (15)▲电除尘器高频高压电源电路图 (16)JHGP型电除尘器高频高压电源说明书Ver 1.1概述浙江佳环电子有限公司生产的电除尘器高频高压电源是国际上先进的电除尘器供电新型电源，具有完全自主知识产权，佳环电子在专业生产电除尘用高压电源技术上处于领先地位。

该产品与传统的可控硅控制工频电源相比性能优异，具有输出纹波小、平均电压电流高、体积小、重量轻、集成一体化结构、转换效率与功率因数高、采用三相平衡供电对电网影响小等多项显著优点。

特别是可以较大幅度地提高除尘效率，所以它是传统可控硅工频电源的革命性的更新换代产品，实现了电除尘器供电电源技术水平质的飞跃。

该产品主要开关器件采用了德国semikrom（西门康）公司的器件，控制采用数字化控制，具有多种通讯方式，以便集中管理控制。

JHGP型电除尘器高频高压电源具有下述特点：▲更好的节能效果：电除尘器高频高压电源具有高达93%以上的电能转换效率，在电场所需相同的功率下，可比常规电源更小的输入功率（约20%），具有节能效果；有更好的荷电强度,在保证了粉尘充分荷电的基础上,可以大幅度减少电场供电功率,从而减少无效的电场电功率。

▲三相平衡供电：高频电源为三相输入，三相供电平衡，功率因数大于0.95，无缺相损耗，无电网污染。

▲可提高电晕功率：电除尘器高频高压电源的输出电压纹波系数比常规电源小（电除尘器高频高压电源约1％，而常规电源约30％），可大大提高电晕电压（约30%），从而增加电场内粉尘的荷电能力，也减小了荷电粉尘在电场中的停留时间，从而可提高除尘效率。

电除尘器高频电源（高频控制器）调试手册型号：EHC-II金华大维电子科技有限公司本手册主要包括高频电源调试和故障处理两块内容。

EHC-II高频电源调试分为两部分：控制部分和变压器部分。

A、控制部分调试A.1、接线图1如图1为主回路接线箱，按照《EHC-II主回路箱接线图》接线，接线要牢固、可靠，各个螺丝要拧紧，注意水泥电阻的接线顺序。

水泥电阻一端接在KM1出线端，另一端经过KM2再接到KM1进线端，水泥电阻的两端必须在同一相电压上（不能一端在A相，一端在B相，这样会造成相间短路，烧坏水泥电阻），接线时三只水泥电阻分别用不同颜色的线接，以免混淆。

可用万用表的2K档，分别接至KM1交流接触器的两端，上中下两两对应，正常时，阻值是1.5K。

A.1.2、控制回路箱接线图2如图2为控制回路接线箱，按照《EHC-II控制箱接线图（AVR）》接线，接线要牢固、可靠，避免虚接，以免接触不良，同时注意各模块电源的极性，不要正负接反。

温度探头的线过长的话，剪成合适的长度再接线。

A.1.3、逆变回路接线箱图3图3为逆变回路接线箱，按照《EHC-II逆变箱接线图》接线，接线要牢固、可靠。

注意事项：1、主回路交流接触器接至逆变箱的整流模块的电缆，左右两只逆变箱里的线序要一致，即整流模块1的上路和整流模块2的上路要导通，和整流模块2的中路、下路不导通；整流模块1的中路和整流模块2的中路要导通，和整流模块2的上路、下路不导通；整流模块1的下路和整流模块2的下路要导通，和整流模块2的上路、中路不导通。

2、直流母线电压的取样线接在充电电容上，电容上有4列螺丝，第一列和第三列为正，第二列和第四列为负。

3、IGBT输出铜排通过黄色和红色电缆连接到一次侧变压器，IGBT输出铜排1和IGBT 输出铜排4接黄色电缆，分别经过谐振电容后，连接到一次侧变压器左；IGBT输出铜排2和IGBT输出铜排3接红色电缆，直接连到一次侧变压器右。

4、IGBT驱动板和信号触发板之间的排线接法和IGBT输出电缆接法有关，由于左右两边逆变箱的电缆顺序不一样，所以左右两边的排线接法也是相反的，即左逆变箱的排线接法是左上右下，对应的右逆变箱的排线接法就是左下右上；若左逆变箱的排线接法是左下右上，对应的右逆变箱的排线接法就是左上右下。

高频高压电源简易调试方法电源长期稳定工作的关键在于调整好谐振工作频率，目的是使电源和负载达到最佳的匹配状态（谐振），此时等离子产率最高，电源工作最稳定。

如果按照自己的想法随意调试，电源可能会在瞬间损坏。

下面告诉您电源的调整步骤：1．将内调宽电位器（标记TK，阻值4.7K）反时针调到最小，外接电位器顺时针调到最大，自动调宽电位器（标记ZDK，阻值10K）顺时针调到最大，频率电位器（标记F，阻值10K）调到中间位置，过流保护电位器（标记BH，阻值10K）不动。

2. 顺时针缓慢调节内调宽（TK）电位器到一圈的1/3处（约3个格），此时电源应该有振荡声音，并且电流表指示上升。

顺或反时针调节频率电位器F，往电流上升的方向调，通过调整F，使电流达到当前最大值。

如果电流变化很小，可进行下一步。

3. 顺时针调电位器TK到1/2位置时，电流表指示应该有正常工作电流的1/4—1/3，调整频率F电位器，观察电流表，往电流上升的方向调，当电流不再上升反而下降时，就是电流峰值点。

如果将频率F电位器顺时针调到头时，电流仍在上升，需要将频率拨码开关向低位转换。

如果将频率F电位器反时针调到头时，电流仍在上升，需要将频率拨码开关向高位转换。

在转换拨码开关位置前需关闭电源，并将频率F电位器调到中间位置。

4．再顺时针缓慢调节内调宽（TK）电位器，按上述调试方法，将电流调整到所需电流的2/3，调节频率电位器（F）找到电流峰值点。

5.调TK到正常工作电流大小，再调F找到电流峰值点。

6.反时针调ZDK使电流下降10%左右，再顺时针调TK到额定工作电流大小。

7.电源工作20分钟后，观察电流表，微动电位器TK调电流到正常大小。

调试注意事项：1.为使电源与负载有效匹配，保证电源正常工作，所加负载最小要达到额定功率的50%。

2．千万不要将TK顺时针拧到2/3处后，在没有电流或电流很小的情况下大范围调整频率F，否则有可能造成电源瞬间损坏。

这种情况属于：（1）频率偏差太远，应改变拨码开关位置（2）负载打火短路或进水，需检查放电管。
