【金属材料学】考试真题与答案解析
- 格式：doc
- 大小：71.00 KB
- 文档页数：6
下载文档原格式
合集下载
金属材料工程专业面试试题及答案
金属材料工程专业面试试题及答案金属材料工程专业面试试题及答案「篇一」1、金属材料的使用性能包括物理性能、（）和（）。
答案：化学性能力学性能2、金属材料的工艺性能包括锻造、（）、（）等。
答案：铸造焊接3、变化很慢的载荷称为（）载荷。
答案：静4、在短时间内以高速度作用于零件上的载荷称为（）载荷。
答案：冲击5、大小和方向随时间发生周期性变化的载荷称为（）载荷。
答案：交变6、变形一般分为（）变形和塑性变形两种。
不能随载荷的去除而消失的变形称为（）变形。
答案：弹性塑性7、强度是指金属材料在静载荷作用下，抵抗（）或（）的能力。
答案：塑性断裂8、强度常用的衡量指标有（）和（）。
答案：屈服点抗拉强度9、如果零件工作时所受的应力低于材料的（）和（），则不会产生过量的塑性变形。
答案：屈服点σs210、有一钢试样其横截面积为100mm，已知钢试样的σs＝314MPa，σb＝530MPa 。
拉伸试时，当受到拉力为（）时，试样出现屈服现象，当受到拉力为（）时，试样出现缩颈。
答案：31400 5300011、断裂前金属材料产生塑性变形的能力称为塑性。
金属材料的（）和（）的数值越大，表示材料的塑性越好。
答案：断后伸长率断面收缩率12、一拉伸试样的原标距长度为50mm，直径为10 mm拉断后试样的标距长度为79 mm，缩颈处的最小直径为4.9 mm,此材料的伸长率为（）,断面必缩率为（）。
答案：58% 73%13、填出下列力学性能指标的符号：符号：抗拉强度（），洛氏硬度C标尺（）。
答案：σb HRC14、符号：断面收缩率（），冲击韧度（）。
答案：φ Ak15、500HBW5/750表示用直径为5mm, 材料为硬质合金球形压头，在7350 N压力下，保持（）s,测得的硬度值是（）。
答案： 10—15 50016、金属材料抵抗（）载荷作用而（）能力，称为冲击韧性。
答案：冲击不破坏17、原子呈无序堆积状况的物体叫非晶体，原子呈有序、有规则排列的物体称为（）。
金属材料学(复习题及答案)
金属材料学复习题及答案〔1-32 题〕1. 解释以下名词合金元素:特别添加到金属中为了保证获得所要求的组织构造、物理、化学和机械性能的化学元素。
合金钢：为了增加某些性能而添加合金元素的钢马氏体：碳溶于α-Fe 的过饱和的固溶体，是奥氏体通过无集中型相变转变成的亚稳定相奥氏体：碳溶于 -Fe 中形成的固溶体淬透性：钢在淬火时能获得马氏体的力量，是钢本身固有的一个属性淬硬性：在抱负淬火条件下，以超过临界冷却速度所形成的马氏体组织能够到达的最高硬度淬火临界冷却速度：为了获得马氏体所需的最低的冷却速度二次硬化 ：某些铁碳合金〔如高速钢〕须经屡次回火后，才进一步提高其硬度。
这种 硬化现象，称为二次硬化，它是由于特别碳化物析出和〔或〕由于与奥氏体转变为马氏体或贝氏体所致不锈钢 ：在空气、水、盐、酸、碱等腐蚀介质中具有高的化学稳定性的钢耐热钢：通常将在高温条件下工作的钢称耐热钢2. 合金元素在钢中以什么形式存在?对钢的性能有哪些影响?答：存在形式：溶于固溶体、形成碳化物和氮化物、存在于金属化合物、各类夹杂物、自由态固溶体：随溶质元素含量的增多，产生固溶强化作用3. 指出Fe-C 相图中Ac1、Ac3、ACcm 、Ar1、Ar3、Arcm 各相变点的意义。
答：Ac1：加热时，P 向A 转变的开头温度；Ac3：加热时，先共析F 全部转为A 的终了温度ACcm ：加热时，Fe 3C Ⅱ全部融入A 的终了温度Ar1：冷却时，A 向P 转变的开头温度Ar3：冷却时，A 开头析出先共析F 的温度Arcm ：冷却时，A 开头析出Fe 3C Ⅱ的温度5. 指出以下铁碳合金工件的淬火及回火温度，并说明回火后得到的组织和大致硬度。
〔1〕wc=0.45%钢制小轴〔要求综合力学性能好〕；〔2〕wc=0.60%钢制弹簧；〔3〕wc=1.2% 钢制锉刀。
答：(1). 45 钢小轴,840 度淬火，回火温度调质 500-600，布氏 250 左右，回火索氏体(2)60 弹簧钢，820 度淬火，回火温度 380-420，硬度 40-45HRC ，回火托氏体(3)T12 钢锉刀 ，780-800 度淬火，回火温度 160-180，硬度 60-60HRC ，回火马氏体 6. 现有低碳钢和中碳钢齿轮各一个，为了使齿面具有高硬度和高耐磨性，应进展何种热处理？ 并比较经热处理后组织和性能上有何不同？答：低碳钢进展的热处理工艺：渗碳直接淬火+低温回火 外表组织为：回火M+碳化物中碳钢进展的热处理工艺：调质处理+外表淬火+低温回火组织为：回火M7.试说明外表淬火、渗碳、氮化热处理工艺在用钢、性能、应用范围等方面的差异。
金属材料学(复习题及答案)
金属材料学复习题及答案（1-32题）1.解释下列名词合金元素:特别添加到金属中为了保证获得所要求的组织结构、物理、化学和机械性能的化学元素。
合金钢：为了增加某些性能而添加合金元素的钢马氏体：碳溶于α-Fe的过饱和的固溶体，是奥氏体通过无扩散型相变转变成的亚稳定相奥氏体：碳溶于ɣ-Fe中形成的固溶体淬透性：钢在淬火时能获得马氏体的能力，是钢本身固有的一个属性淬硬性：在理想淬火条件下，以超过临界冷却速度所形成的马氏体组织能够达到的最高硬度淬火临界冷却速度：为了获得马氏体所需的最低的冷却速度二次硬化：某些铁碳合金（如高速钢）须经多次回火后，才进一步提高其硬度。
这种硬化现象，称为二次硬化，它是由于特殊碳化物析出和（或）由于与奥氏体转变为马氏体或贝氏体所致不锈钢：在空气、水、盐、酸、碱等腐蚀介质中具有高的化学稳定性的钢耐热钢：通常将在高温条件下工作的钢称耐热钢2.合金元素在钢中以什么形式存在?对钢的性能有哪些影响?答：存在形式：溶于固溶体、形成碳化物和氮化物、存在于金属化合物、各类夹杂物、自由态固溶体：随溶质元素含量的增多，产生固溶强化作用3.指出Fe-C相图中Ac1、Ac3、ACcm、Ar1、Ar3、Arcm各相变点的意义。
答：Ac1：加热时，P向A转变的开始温度；Ac3：加热时，先共析F全部转为A的终了温度ACcm：加热时，Fe3CⅡ全部融入A的终了温度Ar1：冷却时，A向P转变的开始温度Ar3：冷却时，A开始析出先共析F的温度Arcm：冷却时，A开始析出Fe3CⅡ的温度5.指出下列铁碳合金工件的淬火及回火温度，并说明回火后得到的组织和大致硬度。
（1）wc=0.45%钢制小轴（要求综合力学性能好）；（2）wc=0.60%钢制弹簧；（3）wc=1.2%钢制锉刀。
答：(1).45钢小轴,840度淬火，回火温度调质 500-600，布氏250左右，回火索氏体(2)60弹簧钢，820度淬火，回火温度380-420，硬度40-45HRC，回火托氏体(3)T12钢锉刀，780-800度淬火，回火温度160-180，硬度60-60HRC，回火马氏体6.现有低碳钢和中碳钢齿轮各一个，为了使齿面具有高硬度和高耐磨性，应进行何种热处理？并比较经热处理后组织和性能上有何不同？答：低碳钢进行的热处理工艺：渗碳直接淬火+低温回火表面组织为：回火M+碳化物中碳钢进行的热处理工艺：调质处理+表面淬火+低温回火组织为：回火M7.试说明表面淬火、渗碳、氮化热处理工艺在用钢、性能、应用范围等方面的差别。
金属材料学复习答案(完整)
第一章答案1、为什么说钢中的S、P杂质元素总是有害的？答：S容易和Fe结合成熔点为989℃的FeS相，会使钢产生热脆性；P和Fe结合形成硬脆的Fe3P相使钢在冷加工过程中产生冷脆性。
2、合金元素对Fe-C相图的S、E点有什么影响？这种影响意味着什么？答：凡是扩大γ相区的元素均使S、E点向左下方移动，如Mn、Ni;凡是封闭γ相区的元素均使S、E点向左上方移动，如Cr、Si、Mo。
E点左移意味着出现莱氏体的碳含量减小；S点左移意味着共析碳含量减小。
3、那些合金元素能够显著提高钢的淬透性？提高钢的淬透性有什么作用？答：B、Mn、Mo、Cr、Si、Ni等元素能够显著提高钢的淬透性。
提高钢的淬透性一方面可以使工件得到均匀而良好的力学性能，满足技术要求;另一方面在淬火时，可以选用比较缓和的冷却介质以减小零件的变形和开裂的倾向。
4、为什么说合金化的基本原则是“复合加入”？举二例说明合金复合作用的机理。
答：1.提高性能，如淬透性；2.扬长避短，合金元素能对某些方面起积极作用，但往往还有些副作用，为了克服不足，可以加入另一些合金元素弥补，如Si-Mn，Mn-V;3.改善碳化物的类型和分布，某些合金元素改变钢中碳化物的类型和分布或改变其他元素的存在形式和位置，从而提高钢的性能，如耐热钢中Cr-Mo-V,高速钢中V-Cr-W。
5、合金元素提高钢的韧度主要有哪些途径？答：1.细化A晶粒；2.提高钢的回火稳定性；3.改善机体韧度；4.细化碳化物；5.降低或消除钢的回火脆性；6.在保证强度水平下适当降低碳含量；7.提高冶金质量；8.通过合金化形成一定量的残余A，利用稳定的残余A提高钢的韧度。
6、钢的强化机制有那些？为什么一般的强化工艺都采用淬火-回火？答：固溶强化、细晶强化、位错强化、第二相强化。
因为一般的钢的强化都要求它有一定的强度的同时又要保持一定的任性，淬火后钢中能够形成M,这给了钢足够的强度，但是带来的后果就是韧度不够，而回火能够在强度降低不大的情况下给淬火钢以足够的韧性，这样能够得到综合力学性能比较优良的材料，所以一般钢的强化工艺都采用淬火加回火。
金属材料学理论知识考核试题及答案
金属材料学理论知识考核一、选择题1、在Fe-Fe3C和图中，奥氏体冷却到ES线时开始析出（）。
（单选题）[单选题] *A、铁素体FB、珠光体PC、二次渗碳体√D、奥氏体A2、马氏体组织有两种形态（）。
（单选题）[单选题] *A、板条、树状B、板条、针状√C、树状、针状3、零件渗碳后，一般需经过（）才能达到表面硬度高而且耐磨的目的。
（单选题）[单选题] *A、淬火+低温回火√B、调质C、淬火+高温回火4、纯金属结晶时，冷却速度越快，则实际结晶温度将（）。
（单选题）[单选题] *A、越高B、越低√C、越接近理论结晶温度D、没有变化5、材料开始发生塑性变形的应力值叫做材料的（）。
（单选题）[单选题] *A、弹性极限B、屈服强度√C、抗拉强度D、条件屈服强度6、测量淬火钢及某些表面硬化件的硬度时，一般应用（）。
（单选题）[单选题] *A、HRA√B、HRBC、HRCD、HB7、钢经调质处理后所获得的组织的是（）。
（单选题）[单选题] *A、淬火马氏体B、回火索氏体√C、回火屈氏体D、索氏体8、室温下，金属的晶粒越细小，则（）。
（单选题）[单选题] *A、强度高、塑性低B、强度低、塑性低C、强度低、塑性高D、强度高、塑性高√9、滚动轴承钢主要加入（）合金元素。
（单选题）[单选题] *A、MnB、Cr√C、SiD、V10、要制造直径25mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用（）合处理。
（单选题）[单选题] *A、45钢经正火B、40Cr钢经调质√C、60Si2Mn钢经淬火和中温回火11、普通低合金结构钢是（）。
（单选题）[单选题] *A、16Mn√B、20CrMnTiC、9CrSiD、T8A12、合金工具钢有（）。
（单选题）[单选题] *A、20CrB、20CrMnTiC、T12AD、9CrSi√13、GCr15中Cr的含量为（）。
（单选题）[单选题] *A、15%B、0.15%C、1.5%√D、0.015%14、调质钢大多是（）。
初三化学常见的金属材料试题答案及解析
初三化学常见的金属材料试题答案及解析1.物质的性质决定用途。
下列物质的用途和性质不一致的是( )A．铜导电性好作导线B．铝密度小作飞机材料C．金延展性好做成金箔D．银导热性好作装饰品【答案】D【解析】物质的性质在很大程度上决定物质的用途，分析物质的用途和性质是否一致，就要将题目中所给出的物质的性质和用途联系起来进行分析、判定。
A、铜的导电性仅次于银，常用来作导线，A选项错误；B、能作飞机材料的特点之一是密度小，铝的密度小可用作飞机材料，B选项错误；C、金具有良好的延展性，可以做成金箔，C选项错误；D、银可做装饰品，是因为银具有光泽好、耐磨、易加工的特点，不是因为导热性好，用途和性质不一致，故D选项正确。
故选D【考点】本题考查金属的物理性质及用途点评：解答本题时要掌握常见物质的性质，然后再根据物质的性质方面进行分析、判断，从而确定物质的用途。
2.关于纯铁的颜色的描述正确的是( )A．红色B．银白色C．黄色D．黑色【答案】B【解析】可以从铁的性质方面进行分析、考虑，从而得出正确的结论。
纯铁是一种银白色的金属，故选B。
【考点】本题考查金属的物理性质及用途点评：解答本题时要掌握铁的性质，这就要求同学们要加强对物质的基本性质的识记，以便灵活应用。
3.铁在纯氧中燃烧，其生成物是( )A．FeO B．Fe2O3C．FeO和Fe2O3D．Fe3O4【答案】D【解析】铁在空气中不燃烧，在潮湿的空气中生锈，生成三氧化二铁。
铁在氧气中燃烧的现象：铁丝在氧气里剧烈燃烧，火星四射，并放出热量，生成一种黑色固体，即铁在纯氧中燃烧生成四氧化三铁。
故选D【考点】本题考查金属的化学性质点评：解答本题时要掌握铁的性质，铁与氧气反应要注意反应条件，条件不同，产物不同。
4.下列物质中，不能导电的是( )A．铁片B．铝片C．铜片D．电线外层塑料【答案】D【解析】金属具有良好的导电性、导热性以及延展性等方面的知识，电线外层塑料是起绝缘作用的，防止漏电的。

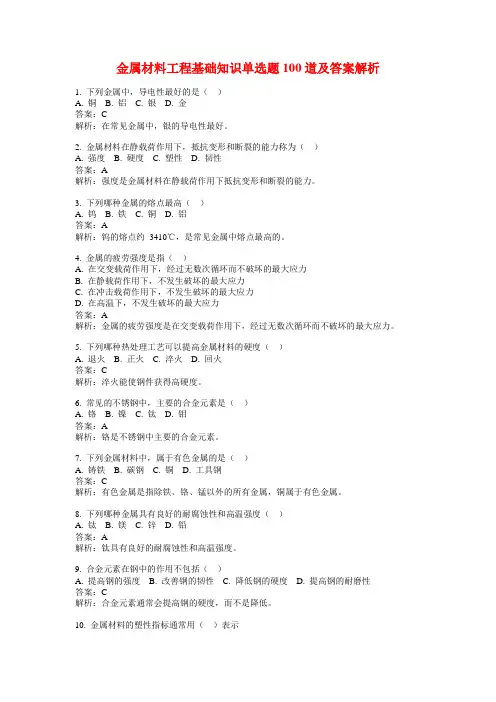

金属材料工程基础知识100道及答案解析
金属材料工程基础知识100道及答案解析单选题100道1.下列金属中，导电性最好的是（）A.铜B.铝C.银D.金答案：C解析：在常见金属中，银的导电性最好。
2.金属材料在静载荷作用下，抵抗变形和断裂的能力称为（）A.强度B.硬度C.塑性D.韧性答案：A解析：强度是金属材料在静载荷作用下抵抗变形和断裂的能力。
3.下列哪种金属的熔点最高（）A.钨B.铁C.铜D.铝答案：A解析：钨的熔点约3410℃，是常见金属中熔点最高的。
4.金属的疲劳强度是指（）A.在交变载荷作用下，经过无数次循环而不破坏的最大应力B.在静载荷作用下，不发生破坏的最大应力C.在冲击载荷作用下，不发生破坏的最大应力D.在高温下，不发生破坏的最大应力答案：A解析：金属的疲劳强度是在交变载荷作用下，经过无数次循环而不破坏的最大应力。
5.下列哪种热处理工艺可以提高金属材料的硬度（）A.退火B.正火C.淬火D.回火答案：C解析：淬火能使钢件获得高硬度。
6.常见的不锈钢中，主要的合金元素是（）A.铬B.镍C.钛D.钼答案：A解析：铬是不锈钢中主要的合金元素。
7.下列金属材料中，属于有色金属的是（）A.铸铁B.碳钢C.铜D.工具钢答案：C解析：有色金属是指除铁、铬、锰以外的所有金属，铜属于有色金属。
8.下列哪种金属具有良好的耐腐蚀性和高温强度（）A.钛B.镁C.锌D.铅答案：A解析：钛具有良好的耐腐蚀性和高温强度。
9.合金元素在钢中的作用不包括（）A.提高钢的强度B.改善钢的韧性C.降低钢的硬度答案：C解析：合金元素通常会提高钢的硬度，而不是降低。
D.提高钢的耐磨性10.金属材料的塑性指标通常用（）表示A.屈服强度B.抗拉强度C.伸长率D.硬度答案：C解析：伸长率和断面收缩率是金属材料的塑性指标。
11.下列哪种金属的密度最大（）A.铝B.铁C.铅D.金答案：D解析：金的密度相对较大。
12.下列哪种金属材料常用于制造刀具（）A.高速钢B.铝合金C.铜合金D.钛合金答案：A解析：高速钢常用于制造刀具。
金属材料试题及答案
金属材料试题及答案试题一：1. 金属的特性包括哪些方面？简要描述三个方面。
答案：金属具有以下特性：首先，金属具有良好的导电性能。
金属内部的自由电子可以在电场的作用下自由移动，从而使金属成为优良的导电材料。
这一特性使金属广泛应用于电子设备、电路以及电力传输领域。
其次，金属具有良好的导热性能。
由于金属中自由电子的存在，它们可以在金属内部快速地传递热量。
因此，金属被广泛应用于散热器、锅具等需要导热的场合。
最后，金属具有良好的塑性和可塑性。
金属材料可以经过热处理、锻造、拉伸等工艺，改变其形状和尺寸，使其适应各种需求。
这种特性使金属成为制造行业中不可或缺的材料。
试题二：2. 请列出五种常见的金属材料，并简要介绍它们的特点。
答案：常见的金属材料包括：(1) 铁：铁是一种重要的金属材料，具有良好的韧性和可塑性。
铁还具有较高的磁性，被广泛应用于建筑、交通、机械等领域。
(2) 铜：铜具有良好的导电性和导热性，且耐腐蚀性能较强。
铜常被用于电线、电缆、电子器件等领域。
(3) 铝：铝具有较低的密度和良好的耐腐蚀性能，广泛应用于航空、汽车等领域。
铝也是可回收利用的材料。
(4) 锌：锌具有良好的耐腐蚀性，常被用作防腐材料和电池制造原料。
(5) 镍：镍具有良好的耐腐蚀性和延展性，常被应用于化工、电子等领域。
试题三：3. 金属的晶体结构有哪些类型？简要描述三种晶体结构。
答案：金属的晶体结构主要有以下三种类型：(1) 面心立方结构：在面心立方结构中，每个原子的8个角上以及每个面的中心都有一个原子。
这种结构具有较高的密堆积率，使金属具有良好的塑性和导电性。
(2) 体心立方结构：在体心立方结构中，每个原子的每个角上有一个原子，同时，在晶胞的中心位置也有一个原子。
体心立方结构具有较低的密堆积率，使金属的硬度相对较高。
(3) 紧密堆积结构：紧密堆积结构是由最密堆积原理推导得到的一种结构类型。
它以每个六角旁边存在的三个原子为基础，逐层堆积形成。
金属材料学考试真题与答案.doc
一、选择题1 、细化晶粒对钢性能的贡献是强化同时韧化；提高钢淬透性的主要作用是使零件整个断面性能趋于一致，能采用比较缓和的方式冷却。
2 、滚动轴承钢 GCr15 的 Cr 质量分数含量为 1.5% 。
滚动轴承钢中碳化物不均匀性主要是指碳化物液析、带状碳化物、网状碳化物。
3 、选择零件材料的一般原则是使用性能要求、工艺性要求和经济性要求等。
4 、凡是扩大γ区的元素均使 Fe-C 相图中 S、 E 点向左下方移动，例 Ni 、Mn 等元素；凡封闭γ区的元素使 S 、E 点向左上方移动，例Cr 、Si 、Mo 等元素。
S 点左移意味着共析碳含量减少，E 点左移意味着出现莱氏体的碳含量减少。
5 、铝合金可分铸造铝合金和变形铝，变形铝又可分硬铝、超硬铝、锻铝和防锈铝。
6 、 H62 是表示压力加工黄铜的一个牌号，主要成份及名义含量是Cu62% 、Zn38% 。
7 、在非调质钢中常用微合金化元素有Ti、 V 、 Nb 、 N 等，这些元素的主要作用是细化组织和相间沉淀析出强化。
8 、球铁的力学性能高于灰铁是因为球铁中石墨的断面切割效应、石墨应力集中效应要比灰铁小得多。
9 、铝合金热处理包括固溶处理和时效硬化两过程，和钢的热处理最大区别是铝合金没有同素异构相变。
1 、钢的合金化基本原则是多元适量、复合加入。
在钢中细化晶粒作用较大的合金元素有Ti 、V 、Nb 等，细化晶粒对钢性能的作用是既强化又韧化。
2 、在钢中，常见碳化物形成元素有Ti 、Nb 、V 、Mo 、W 、Cr 、（按强弱顺序排列，列举 5 个以上）。
钢中二元碳化物分为两类： r c /r M ≤ 0.59 为简单点阵结构，有 MC 和 M 2 C 型；r c /r M > 0.59 为复杂点阵结构，有M 23 C6 、 M 7 C3 和M 3C 型。
3 、选择零件材料的一般原则是使用性能要求、工艺性要求和经济性要求等。
汽车变速箱齿轮常用20CrMnTi 钢制造，经渗碳和淬回火热处理。

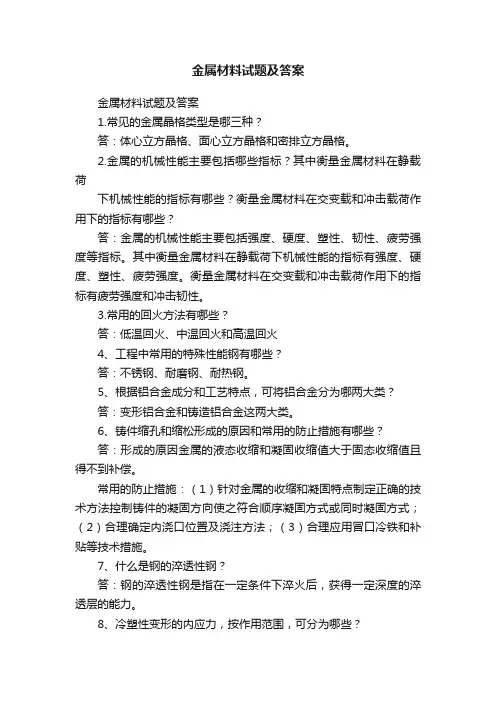

金属材料试题及答案
金属材料试题及答案金属材料试题及答案1.常见的金属晶格类型是哪三种？答：体心立方晶格、面心立方晶格和密排立方晶格。
2.金属的机械性能主要包括哪些指标？其中衡量金属材料在静载荷下机械性能的指标有哪些？衡量金属材料在交变载和冲击载荷作用下的指标有哪些？答：金属的机械性能主要包括强度、硬度、塑性、韧性、疲劳强度等指标。
其中衡量金属材料在静载荷下机械性能的指标有强度、硬度、塑性、疲劳强度。
衡量金属材料在交变载和冲击载荷作用下的指标有疲劳强度和冲击韧性。
3.常用的回火方法有哪些？答：低温回火、中温回火和高温回火4、工程中常用的特殊性能钢有哪些？答：不锈钢、耐磨钢、耐热钢。
5、根据铝合金成分和工艺特点，可将铝合金分为哪两大类？答：变形铝合金和铸造铝合金这两大类。
6、铸件缩孔和缩松形成的原因和常用的防止措施有哪些？答：形成的原因金属的液态收缩和凝固收缩值大于固态收缩值且得不到补偿。
常用的防止措施：（1）针对金属的收缩和凝固特点制定正确的技术方法控制铸件的凝固方向使之符合顺序凝固方式或同时凝固方式；（2）合理确定内浇口位置及浇注方法；（3）合理应用冒口冷铁和补贴等技术措施。
7、什么是钢的淬透性钢？答：钢的淬透性钢是指在一定条件下淬火后，获得一定深度的淬透层的能力。
8、冷塑性变形的内应力，按作用范围，可分为哪些？答：宏观（第一类）内应力、晶间（第二类）内应力晶格畸变（第三类）内应力。
9、什么是石墨化？影响石墨化的主要因素是什么？答：铸铁中碳以石墨形式析出的过程称为石墨化，影响石墨化的主要因素有冷却速度和化学成分。
10、根据共析钢的“C”曲线，过冷奥氏体在AC温度以下等温转变的组织产物可分为哪三大类？答：珠光体型组织、贝氏体型组织和马氏体型组织等。
11、什么是加工硬化？答：金属材料随着冷塑变形程度的增大,强度和硬度逐渐升高,塑性和韧性逐渐降低的现象称为加工硬化或冷作硬化。
12、什么是合金？答：将两种或两种以上的金属或金属与非金属融合在一起，获得的具有金属性质的物质称为合金。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题1、细化晶粒对钢性能的贡献是强化同时韧化；提高钢淬透性的主要作用是使零件整个断面性能趋于一致，能采用比较缓和的方式冷却。
2、滚动轴承钢GCr15的Cr质量分数含量为 1.5% 。
滚动轴承钢中碳化物不均匀性主要是指碳化物液析、带状碳化物、网状碳化物。
3、选择零件材料的一般原则是使用性能要求、工艺性要求和经济性要求等。
4、凡是扩大γ区的元素均使Fe-C相图中S、E点向左下方移动，例Ni、Mn 等元素；凡封闭γ区的元素使S、E点向左上方移动，例Cr、Si、Mo 等元素。
S点左移意味着共析碳含量减少，E点左移意味着出现莱氏体的碳含量减少。
5、铝合金可分铸造铝合金和变形铝，变形铝又可分硬铝、超硬铝、锻铝和防锈铝。
6、H62是表示压力加工黄铜的一个牌号，主要成份及名义含量是Cu62%、Zn38% 。
7、在非调质钢中常用微合金化元素有Ti、V、Nb、N 等，这些元素的主要作用是细化组织和相间沉淀析出强化。
8、球铁的力学性能高于灰铁是因为球铁中石墨的断面切割效应、石墨应力集中效应要比灰铁小得多。
9、铝合金热处理包括固溶处理和时效硬化两过程，和钢的热处理最大区别是铝合金没有同素异构相变。
1、钢的合金化基本原则是多元适量、复合加入。
在钢中细化晶粒作用较大的合金元素有Ti、V、Nb 等，细化晶粒对钢性能的作用是既强化又韧化。
2、在钢中，常见碳化物形成元素有Ti、Nb、V、Mo、W、Cr、（按强弱顺序排列，列举5个以上）。
钢中二元碳化物分为两类：r c/r M≤0.59为简单点阵结构，有MC和M2C 型；r c/r M > 0.59为复杂点阵结构，有M23C6、M7C3和M3C 型。
3、选择零件材料的一般原则是使用性能要求、工艺性要求和经济性要求等。
汽车变速箱齿轮常用20CrMnTi 钢制造，经渗碳和淬回火热处理。
4、奥氏体不锈钢1Cr18Ni9晶界腐蚀倾向比较大，产生晶界腐蚀的主要原因是晶界析出Cr23C6，导致晶界区贫Cr ，为防止或减轻晶界腐蚀，在合金化方面主要措施有降低碳量、加入Ti、V、Nb 强碳化物元素。
5、影响铸铁石墨化的主要因素有碳当量、冷却速度。
球墨铸铁在浇注时要经过孕育处理和球化处理。
6、铁基固溶体的形成有一定规律，影响组元在置换固溶体中溶解情况的因素有：溶剂与溶质原子的点阵结构、原子尺寸因素、电子结构。
7、对耐热钢最基本的性能要求是良好的高温强度和塑性、良好的化学稳定性。
常用的抗氧化合金元素是Cr 、Al 、Si 。
1、钢中二元碳化物分为二类：r C / r M < 0.59，为简单点阵结构，有MC和型；r C / r M > 0.59，为复杂点阵结构，有M3C、M7C3和M23C6型。
两者相比，前者的性能特点是硬度高、熔点高和稳定性好。
2、凡能扩大γ区的元素使铁碳相图中S、E点向左下方移动，例MnNi 等元素（列出2个）；使γ区缩小的元素使S、E点向左上方移动，例Cr 、Mo、W 等元素（列出3个）。
3、提高钢淬透性的作用是获得均匀的组织，满足力学性能要求、能采取比较缓慢的冷却方式以减少变形、开裂倾向。
4、高锰耐磨钢（如ZGMn13）经水韧处理后得到奥氏体组织。
在高应力磨损条件下，硬度提高而耐磨，其原因是加工硬化及奥氏体中析出K和应力诱发马氏体相变。
5、对热锻模钢的主要性能要求有高热强性、良好的热疲劳抗力、良好的冲击韧性和良好的淬透性及耐磨性。
常用钢号有5CrNiMo （写出一个）。
6、QT600-3是球墨铸铁，“600”表示抗拉强度≥600MPa ，“3”表示延伸率≥3% 。
H68是黄铜，LY12是硬铝，QSn4-3是锡青铜。
7、在非调质钢中常用微合金化元素有Ti、V 等（写出2个），这些元素的主要作用是细化晶粒组织和弥散沉淀强化。
8、铝合金热处理包括固溶处理和时效硬化两过程，和钢的热处理最大的区别是加热过程中没有同素异构转变。
1、钢的强化机制主要有固溶强化、位错强化、细晶强化、沉淀强化。
其中细晶强化对钢性能的贡献是既提高强度又改善塑、韧性。
2、提高钢淬透性的作用是获得均匀的组织，满足力学性能要求、能采取比较缓慢的冷却方式以减少变形、开裂倾向。
3、滚动轴承钢GCr15的Cr质量分数含量为 1.5%左右。
滚动轴承钢中碳化物不均匀性主要是指碳化物液析、碳化物带状、碳化物网状。
4、选择零件材料的一般原则是满足力学性能要求、良好的工艺性能、经济性和环境协调性等其它因素。
5、凡是扩大γ区的元素均使Fe-C相图中S、E点向左下方移动，例Mn、Ni 等元素（写出2个）；凡封闭γ区的元素使S、E点向左上方移动，例Cr、Mo 等元素（写出2个）。
S点左移意味着共析碳含量降低。
6、QT600-3是球墨铸铁，“600”表示抗拉强度不小于600MPa ，“3”表示延伸率不小于3% 。
7、H68是黄铜，LY12是硬铝，QSn4-3是锡青铜。
8、在非调质钢中常用微合金化元素有Ti、V 等（写出2个），这些元素的主要作用是细晶强化和沉淀强化。
9、铝合金热处理包括固溶处理和时效硬化两过程，和钢的热处理最大的区别是没有同素异构转变。
二、解释题1、高速钢有很好的红硬性，但不宜制造热锤锻模。
高速钢虽有高的耐磨性、红硬性，但韧性比较差、在较大冲击力下抗热疲劳性能比较差，高速钢没有能满足热锤锻模服役条件所需要高韧性和良好热疲劳性能的要求。
2、在一般钢中，应严格控制杂质元素S、P的含量。
S元素在钢中会形成低熔点（989℃）FeS，在1000℃以上的热压力加工过程中会熔化，使钢在热压力加工中产生热脆；P元素在钢中会形成硬脆的Fe3P相，使钢在冷加工中产生应力集中而发生冷脆。
所以，一般钢中S、P常看作杂质元素，应严格控制的含量。
3、9SiCr钢和T9钢相比，退火后硬度偏高，在淬火加热时脱碳倾向较大。
9SiCr虽然与T9含碳量相同，但由于它含有Cr、Si合金元素，Si是非K形成元素，固溶强化基体的作用较大，因此退火后硬度偏高。
另外Si提高碳皇度，促进石墨化，因此在加热时脱碳倾向较大。
6、奥氏体不锈钢1Cr18Ni9晶界腐蚀倾向比较大。
在奥氏体不锈钢1Cr18Ni9焊接后，在焊缝及热影响区容易在晶界析出Cr的碳化物Cr23 C6从而导致晶界贫Cr，低于1/8规律的Cr%，使电极电位大大降低，从而导致晶界腐蚀。
1、40Mn2钢淬火加热时，过热敏感性比较大。
在C%较低时，Mn可以细化珠光体。
在C%较高时，Mn加强了C促进奥氏体晶粒长大的作用，且降低了A1温度。
因此40Mn2钢过热敏感性比较大。
2、40CrNiMo钢正火后，切削性能比较差。
40CrNiMo钢因含有Ni、Cr能提高淬透性，正火后都能得到许多马氏体组织，使切削性能变差。
3、球墨铸铁的强度和塑韧性都要比灰口铸铁好。
球铁中，石墨呈球形，灰口铁石墨呈片状。
球状石墨对基体的切割作用和石墨的应力集中效应大大小于片状，球铁基体的利用率大大高于灰口铁，所以球墨铸铁的强度和塑韧性都要比灰口铸铁好。
4、铝合金的晶粒粗大，不能靠重新加热热处理来细化。
由于铝合金不象钢基体在加热或冷却时可以发生同素异构转变，因此不能像钢一样可以通过加热和冷却发生重结晶而细化晶粒。
5、H68、H70俗称弹壳黄铜，常用于制造炮弹壳、子弹壳。
H68、H70 组织中只有单相α组织，它的塑性较好，因此适合制造一些需要进行深冲加工的零件如炮弹壳、子弹壳等。
1、高速钢的回火工艺常采用：回火温度560℃左右，回火3次。
由于高速钢中高合金度马氏体的回火稳定性非常好，在560℃左右回火，才能弥散析出特殊碳化物，产生硬化。
同时在560℃左右回火，使材料的组织和性能达到了最佳状态。
一次回火使大部分的残留奥氏体发生了马氏体转变，二次回火使第一次回火时产生的淬火马氏体回火，并且使残留奥氏体更多地转变为马氏体，三次回火可将残留奥氏体控制在合适的量，并且使内应力消除得更彻底2、在低合金高强度构件用钢中，Si、Mn元素的加入量有限制，一般Si＜1.1%,Mn＜2%。
Si、Mn元素都能强化铁素体，在低合金高强度构件用钢中可以提高钢的强度，但是当Si>1.1%、Mn>2%时，却显著地降低钢的塑性。
所以，在低合金高强度构件用钢中，Si、Mn元素的加入量有限制。
3、Si是非碳化物形成元素，但能有效地提高钢的低温回火稳定性。
Si虽然是非碳化物形成元素，但在低温回火时可以抑制ε-Fe x C的形成和转变为Fe3C，即有效地阻止了Fe3C的形核、长大及转变。
所以能有效地提高钢的低温回火稳定性4、4Cr13含碳量（质量分数）为0.4%左右，但已是属于过共析钢。
Cr元素使共析S点向左移动，当Cr含量达到一定程度时，S点已左移到小于0.4%C，所以4Cr13是属于过共析钢。
5、40 CrNi钢淬火高温回火后常用水或油冷却。
40 CrNi钢含有Cr、Ni元素，而Cr、Ni促进了钢的回火脆性，所以40 CrNi钢高温回火脆性倾向较大，回火后快冷能抑制高温回火脆性，所以常用水或油冷却。
4、高锰钢（ZGMn13）在A cm以上温度加热后空冷得到大量的马氏体，而水冷却可得到全部奥氏体组织。
高锰钢在A cm以上温度加热后得到了单一奥氏体组织，奥氏体中合金度高（高C、高Mn），使钢的Ms低于室温以下。
如快冷，就获得了单一奥氏体组织，而慢冷由于中途析出了大量的K，使奥氏体的合金度降低，Ms上升，所以空冷时发生相变，得到了大量的马氏体。
1、试总结Mo元素在合金中的作用，并简要说明原因。
Mo元素在合金中的主要作用归结如下：（1）降低回火脆性，一般认为Mo可以抑制有害元素在晶界的偏聚；（2）提高贝氏体的淬透性，因为Mo大大推迟珠光体的转变而对贝氏体转变影响较小；（3）细化晶粒，提高回火稳定性。
Mo是强碳化物形成元素，与碳的结合力较大形成的碳化物稳定，不易长大。
（4）提高热强性，因为Mo可以较强地提高固溶体原子的结合力。
（5）提高防腐性，特别是对于非氧化性介质。
因为Mo可以形成致密而稳定的MoO3膜；（6）提高红硬性，因Mo与C原子结合力强，故回火稳定性比较好并且形成的在高温下碳化物稳定。
2、高速钢的成分和热处理工艺比较复杂，试回答下列问题：1）高速钢中W、Mo、V合金元素的主要作用是什么?2）高速钢W6Mo5Cr4V2的A C1在800℃左右，但淬火加热温度在1200~1240℃，淬火加热温度为什么这样高?3）常用560℃三次回火，为什么?答案要点：1）W的作用主要是提高钢红硬性。
主要形成W6C，淬火加热时未溶K阻碍晶粒长大，溶解部分提高抗回火稳定性，在回火时弥散析出W2C，提高耐磨性。
但W降低钢的导热性。
Mo作用与W相似。
含Mo的高速钢热塑性较好，便于热压力加工或热塑性变形。
V显著提高红硬性、硬度和耐磨性，同时可有效降低过热敏感性。
