医用电子体温计使用方法

医用电子体温计使用方法

医用电子体温计使用方法
医用电子体温计是一种用于测量人体体温的仪器，它具有精准、快速、方便等特点，被广泛应用于医疗领域。

正确的使用方法不仅可以确保测量结果的准确性，还可以保证使用者的安全。

下面将介绍医用电子体温计的使用方法。

首先，使用医用电子体温计之前，需要确保仪器的清洁和消毒。

可以使用酒精棉球擦拭体温计的探头部分，保持其干净卫生。

在使用之前，还需要检查体温计的电池电量是否充足，确保仪器正常工作。

接下来，需要将体温计探头部分放入被测者的口腔、腋窝或直肠，根据需要选择合适的测量位置。

在测量口腔体温时，被测者需要张开嘴巴，将体温计探头放在舌根下方，闭合嘴巴，保持安静。

在测量腋窝体温时，被测者需要将腋窝部位暴露出来，将体温计探头放入腋窝，双臂自然下垂，保持安静。

在测量直肠体温时，需要使用专用的套套，将体温计探头插入直肠，保持平躺姿势，保持安静。

在测量过程中，需要确保体温计探头与被测者的体温接触良好，避免受到外界温度影响。

一般情况下，口腔测量需要2-3分钟，腋窝测量需要4-5分钟，直肠测量需要1-2分钟。

在测量过程中，被测者需要保持安静，不要说话或进食，以免影响测量结果。

测量完成后，需要将体温计探头取出，关闭仪器，清洁和消毒探头部分，以备下次使用。

测量结果应记录在病历或体温单上，以便医生参考。

总之，正确的使用医用电子体温计需要注意清洁消毒、选择合适的测量位置、保持接触良好、避免外界干扰等方面。

只有严格按照使用方法操作，才能确保测量结果的准确性，为医疗工作提供可靠的数据支持。

医用电子仪器

医用电子仪器
• 心脏电传导系统的功能：产生和传导 兴奋、维持和协调心脏正常节律。 • 心脏电传导系统由窦房结、结间束、 房室交界、希氏束、左右束支、浦氏纤维等 组成，见图1.1-1。 • 窦房结产生的起搏兴奋经结间束传至 房室交界和心房肌；希氏束行走于室间隔内， 左右束支在室间隔两侧下方；浦氏ECG的A/D采样频率为2000点/秒， 微处理器控制仪器的操作，负责对高频心电 图的分析与计算。 • 一片RAM/IO/Timer电路用以提供输出输 入口，用于读入面板上的开关状态和送出状 态信息至面板上的发光二极管（LED），可编 程定时器能送出2kHz时钟信号以控制采样频 率，RAM用来暂存数据。 • 面板上的校准按钮可产生一个标准方波 输出，另一个按钮作为微机系统复位。 • EPROM存储主程序，RAM提供数据缓冲空 间用以存储心电信号ECG、QRS复合波及其一 次微分值。
•
•
12导联（全导联）心电图（Ⅰ、Ⅱ、 Ⅲ、aVR、aVL、aVF、V1~V6）典型波形如 图1.1-5。
图1.1-5 12导联（全导联）心电图
1.2
• 1. 单道心电图机 •
心电图机
采用记录仪来描记心电图的仪器称为心 电图机（Electrocardiograph）。 临床描记和测量心电图，综合分析包括 心律失常的类别、心电轴有无偏移、心电图 是否异常等，以判别是否符合某些诊断标 准。。
• 4选1通道切换时间一般为75μ S，占最 短采样周期的约7%，可认为是三通道同步采 集。 • 目前，除了三道心电图机外，还有四 道、六道、八道和十二道心电图机，其工作 原理基本上和三道心电图机相同。有些多道 心电图机还同时具有心电自动分析功能和多 路波形显示的功能。
• （2）核心技术
• ①导联选择：自动或手动切换标准12导联。

请简要介绍常见的医用电子仪器及其功能

请简要介绍常见的医用电子仪器及其功能

请简要介绍常见的医用电子仪器及其功能医用电子仪器在现代医疗领域中起着重要的作用，它们能够帮助医生进行准确的诊断、监测患者的生命体征并辅助治疗。

下面将对一些常见的医用电子仪器及其功能进行简要介绍。

一、心电图机心电图机是用来记录人体心脏电活动的仪器。

它通过电极接触皮肤，收集心脏电信号并将其转化成图形刺激，以便医生评估心脏功能和检测心脏病。

二、血压计血压计是用来测量人体血压的设备。

常见的血压计有汞柱式血压计和电子血压计两种。

汞柱式血压计通过水银柱移动的高低来测量血压值，而电子血压计则使用压力传感器和电子显示屏来测量和显示血压值。

三、血糖仪血糖仪是用来测量血液中葡萄糖浓度的仪器。

它通过采集微量血液样本，将其与试纸反应后，使用电化学传感器测定血糖水平，并通过显示屏显示结果。

血糖仪对糖尿病患者进行血糖监测和管理非常有帮助。

四、超声波仪超声波仪利用超声波技术来生成人体内部结构的图像。

通过将超声波传感器放置在患者身体表面，仪器能够产生高频声波，然后接收它们反射回来的声波，最后通过计算机分析形成图像。

超声波仪广泛用于检测器官、血管、肌肉、骨骼等的疾病，并协助医生进行诊断。

五、X射线机X射线机利用X射线穿透人体组织，并通过感应器接收X射线透过体内部结构的能量，最后将图像显示在屏幕上。

X射线机可用于检查骨骼和内部器官，帮助医生诊断骨折、肺部感染、肿瘤等病症。

六、心脏除颤器心脏除颤器是一种用于处理心室颤动和心室扑动的设备。

它可以通过电击来恢复正常的心脏电活动，从而拯救患者生命。

七、呼吸机呼吸机是一种用于辅助或代替患者呼吸的设备。

它通过正压通气或负压通气的方式将空气输送至患者肺部，提供支持性的气体交换功能，对于呼吸功能不全的患者具有重要的临床价值。

总结而言，医用电子仪器在现代医疗中发挥着十分重要的作用，它们能够准确地测量和监测人体各项指标，并为医生提供有价值的信息，辅助医疗诊断和治疗工作，从而提高了医疗水平和患者的生活质量。

医疗电子仪器[精华]

医疗电子仪器[精华]

医疗电子仪器[精华]医疗电子仪器的分类一、生理信号检测仪器 1.心电信号检测仪器 2.心功能检测仪器 3.脑电图机4.肌电图机5.监护仪器6.多道生理记录仪二、生化检验仪器 1.光电比色计2.紫外-可见光分光光度计3.生化分析仪4.原子吸收分光光度计5.荧光光度计和荧光分光光度计6.火焰光度计7.酸度计8.血气分析仪9.电泳仪10.血球计数仪 11.气相色谱仪 12.液相色谱仪 13.其他仪器14.超速离心机 15.医用制冷设备三、理疗仪器 1.电磁对人体的生理作用 2.电流及低频电疗机 3.中频电疗机4.高频电疗机5.光波治疗机6.磁疗机四、医用超声波设备 1.A型超声诊断仪 2.B型线性超声诊断仪 3.B型扇形超声诊断仪 4.脉冲多普勒彩色超声成像系统5.冲击波体外碎石机五、医用激光仪器 1.激光手术器2.激光治疗机3.光-磁治疗机4.激光内腔治疗器六、医用光学仪器 1.光学显微镜2.光学纤维内窥镜3.电子显微镜七、x机线八、核医学仪器九、CT装置十、手术室设备 1.人工心肺机 2.高频电刀3.双极电凝器、电热烧灼器4.呼吸机5.高喷喷射呼吸机6.电动吸引器、自控胃肠减压器7.无影灯彩色电视 8.心脏起搏器十一、中医电子仪器 1.针灸仪器2.信息探测治疗仪器3.脉象检测仪器一、1.心电信号检测仪器(一)产品名称的要求心电图机的产品的命名应采用《医疗器械分类目录》或国家标准、行业标准上的通用名称，或以产品结构和应用范围为依据命名，例如:单道心电图机，单道自动心电图机，三道心电图机;三道自动心电图机;多道心电图机;多道自动心电图机等。

(二)产品的结构和组成产品一般为台式或手提式，由主机、患者电缆和电极组成，电极也可分为可重复使用和一次性使用两种形式。

记录方式可采用热笔式或热线阵记录方式等。

有些产品具有信号输入或信号输出端口。

有些产品还带有特殊的专用软件可用于对心电图进行辅助分析。

心电图机类产品按产品应用部分可划分为:B型、BF型、CF型; 按功能可划分为:具有分析功能或具有不同的分析功能、不具有分析功能;按记录形式可划分为:单道、多道;按产品电源部分可划分为:交流、交直流两用;按记录方式可划分为:热笔式打印、热阵式打印。

医用电子监护仪的工作原理和参数监控

医用电子监护仪的工作原理和参数监控

医用电子监护仪的工作原理和参数监控医用电子监护仪是一种重要的医疗设备，广泛应用于医院的各个部门，用于监测患者的生理指标和身体状况。

本文将介绍医用电子监护仪的工作原理和参数监控。

一、医用电子监护仪的工作原理医用电子监护仪通过传感器实时监测患者的生理参数，如心率、呼吸、体温、血压等。

传感器将感测到的信号转化为电信号，并传输给监护仪进行处理和显示。

下面分别介绍各类参数的监测原理。

1. 心率监测心率监测通常使用心电图传感器，通过检测心电图信号的变化来计算心率。

心电图传感器通常有多个电极，贴在患者胸部的特定位置。

当心脏收缩和舒张时，会产生相应的电信号，通过监护仪解析并计算得到心率数值。

2. 呼吸监测呼吸监测可以使用胸带式呼吸传感器或指夹式呼吸传感器。

胸带式呼吸传感器通过监测胸部的运动来判断呼吸频率和呼吸深度。

指夹式呼吸传感器则通过监测患者的指尖血氧饱和度的变化来推测呼吸频率。

3. 体温监测体温监测可以使用贴在患者皮肤表面的温度传感器。

温度传感器将感测到的体温变化转化为电信号，传输给监护仪进行解析和显示。

4. 血压监测血压监测可分为无创式和有创式两种方式。

无创式血压监测通常采用充气式血压计，通过感应压力变化来测量收缩压和舒张压。

有创式血压监测则需要将压力传感器插入患者动脉内来直接测量血压。

二、参数监控医用电子监护仪不仅可以实时监测患者的生理参数，还可以设定不同的报警阈值，当某个参数超出设定的范围时，监护仪会及时发出警报。

参数监控功能对于患者的安全和护理非常重要。

例如，当患者的心率过快或过慢时，监护仪会发出警报以提醒医护人员注意，并及时采取必要的干预措施。

同样，当患者的体温超过正常范围时，监护仪也会发出警报，以确保患者的身体状况得到及时处理。

此外，监护仪还可以将监测到的数据记录下来，形成趋势图和报告。

这些数据对于医护人员评估患者的病情和疗效具有重要意义，有助于指导医疗决策。

总结医用电子监护仪是一种重要的医疗设备，能够实时监测患者的生理参数以及身体状况。

医用电子监护仪的功能和使用指南

医用电子监护仪的功能和使用指南

医用电子监护仪的功能和使用指南医用电子监护仪是现代医疗设备中不可或缺的重要工具，它能够帮助医生监测和记录患者的生命体征，提供及时准确的数据，从而指导医生进行诊断和治疗。

本文将介绍医用电子监护仪的功能以及使用指南，以帮助人们更好地理解和正确使用该设备。

一、医用电子监护仪的功能医用电子监护仪主要用于监测患者的重要生命体征，包括心电图、血压、体温、呼吸和血氧饱和度等指标。

以下是医用电子监护仪常见的功能：1. 心电监测：医用电子监护仪可以实时监测患者的心电图，并能够检测出心律失常、心肌缺血等问题。

通过心电图的分析，医生可以判断患者心脏是否正常工作，及时采取相应的治疗措施。

2. 血压测量：医用电子监护仪可以准确地测量患者的血压，包括收缩压和舒张压。

这对于评估患者的循环功能以及判断是否存在高血压等疾病非常重要。

3. 体温监测：医用电子监护仪可以测量患者的体温，并能够实时显示体温的变化趋势。

通过监测患者的体温，医生可以判断患者是否存在发热等症状，从而及时采取相应的处理方法。

4. 呼吸监测：医用电子监护仪可以监测患者的呼吸频率和呼吸深度，帮助医生评估患者的呼吸功能和判断是否存在呼吸困难等问题。

5. 血氧饱和度监测：医用电子监护仪可以测量患者的血氧饱和度，即血液中氧气的含量。

通过监测血氧饱和度，医生可以了解患者是否存在缺氧等情况，从而采取相应的护理或治疗措施。

二、医用电子监护仪的使用指南正确使用医用电子监护仪对于患者的健康和医生的诊断非常重要。

以下是使用医用电子监护仪的一些建议和指南：1. 选择适合的设备：根据患者的需求和医疗环境选择适合的医用电子监护仪。

不同类型的设备适用于不同的监测需求，例如心电监护仪、多参数监护仪等。

2. 安装设备：在使用医用电子监护仪之前，确保设备的正确安装和连接。

医用电子监护仪通常包括传感器、导电贴、电缆等部分，正确连接这些部件对于保证监测准确性至关重要。

3. 仔细操作：在使用医用电子监护仪时，需要仔细按照设备的操作说明进行操作。

医用电子仪器分析与维护 第1章_医学仪器概述


核心：自然科学+工程技术 研究对象：生物体

人体的结构、功能和其他生命现象；

目的：防病、治病、人体功能辅助及卫生保健 的人工材料、制品、装置和系统。
3
医学仪器与生物医学工程

生物医学工程多种学科与生物医学相结 合的产物。
4
医学仪器与生物医学工程
现代医学仪器与生物医学工程学的关系

医学仪器是生物医学工程成果的载体。 生物医学工程研究的成果是现代医学仪器设计和 开发的核心和基础。
47
Zr是传感器与被测对象的阻抗 Vr是生物电信号 Zi为系统的输入阻抗， Vi为输入电压
1.4 医学仪器的特性与分类
4）灵敏度（sensitivity）：
---指仪器在稳态下输出变化量和输入变化量之比，可表示 为： A0 S A i 式中S为灵敏度，A0和Ai分别为输出量变化和输入量变化
保持或恢复到能执行所需功能的状态所进行的 全部技术措施和管理活动。
68
1.5 医学仪器的开发与维修
医学仪器故障诊断与维修通用法则 什么是医学仪器维修？
修复或校正医学仪器系统故障。 什么是医学仪器系统？
仪器系统 操作者 环境 仪器
医学仪器系统三要素
69
Ad CMRR AC
Ad差模增益， Ac为共模增益
共模抑制比主要由电路的对称度决定，也是克服温度漂移 的重要因素。
54
1.4 医学仪器的特性与分类
二、医学仪器的特殊性： 人体检测特殊性
生物信号特殊性
噪声特性：
个体差异与系统性
接触界面的多样性
生理机能的自然性
55
操作与安全性
1.4 医学仪器的特性与分类

医用电子仪器知到章节答案智慧树2023年山东第一医科大学

医用电子仪器知到章节测试答案智慧树2023年最新山东第一医科大学第一章测试1.人体结构、功能和状态特征的反映形式是____。

参考答案:null2.建立生理系统数学模型的方法有____和____两种。

参考答案:null3.现代医学仪器分类为（）。

参考答案:成像类仪器;生理类仪器;治疗类仪器;化学分析类仪器4.作为数学模型，一个黑箱问题实际上就是构造一个联系输入与输出的____ 。

参考答案:null5.在生物测量中存在诸多噪声，比如在心电采集中的肌电信号就被视为噪声。

（）参考答案:对第二章测试1.形成干扰的三个条件包括干扰源，____与____三个方面。

参考答案:null2.____是指辐射的电磁能量试图通过一个屏蔽时所遭受到的能量总衰减值。

参考答案:null3.以下属于近场电容性（电场）耦合抑制措施为（）。

参考答案:在印刷电路板中进行破坏;采用差动输入方式;导联线采用屏蔽线;采用悬浮电源供电4.噪声分有色噪声和____两种，其中有色噪声只与____有关，与处在哪个频率无关。

参考答案:null5.在生物信号测量系统的低噪声设计中，噪声系数作为低噪声设计的指标。

（）参考答案:错6.减低器件的热噪声可以采取的措施为（）。

参考答案:降低温度;降低电阻的阻值;减小频带;减少额外的串联电阻第三章测试1.高精度运算放大器的开环增益一定很____。

参考答案:null2.高速运算放大器以____高，建立时间____和频带宽为主要特征。

参考答案:null3.滤波器电路按照幅频特性来分包括（）。

参考答案:带阻滤波器;高通滤波器;带通滤波器;低通滤波器4.光电隔离放大器的前后级之间不能有任何____的连接，因此前级放大器可以采用____变换器供电。

参考答案:null5.专用仪用运放具有高输入阻抗，高共模抑制比和增益可调等优点，常被用于生物信号的采集。

（）参考答案:对6.滤波器的归一化设计是常用的滤波器设计方法，即把所有的有源滤波器的设计归结成截止频率为____rad/s的低通滤波器的设计。

现代医学电子仪器原理和设计医学知识

3
资料仅供参考,不当之处，请联系改正。
二、电流的生理效应
3.化学效应 人体组织中所有的细胞都浸没在淋巴液、
血液和其他体液中。人体通电后，上述组织液 中的离子将分别向异性电极移动，在电极处形 成新的物质。这些新形成的物质有好多是酸、 碱之类的腐蚀性物质，对皮肤有刺激和损伤作 用。
直流电的化学效应除了电解作用外还有电 泳和电渗现象，这些现象可能改变局部代谢过 程，也可能引起渗透压的变化。
资料仅供参考,不当之处，请联系改正。

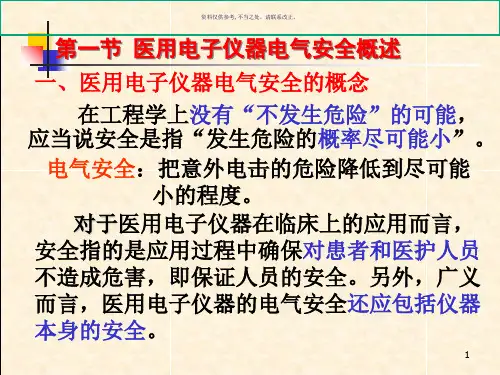

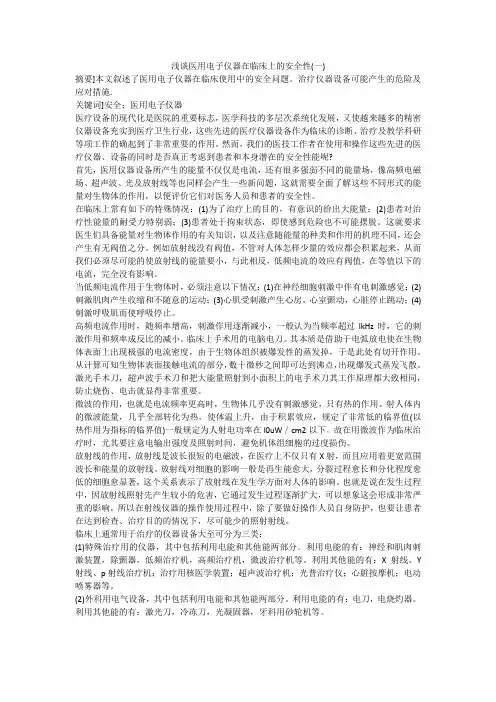

第一节 医用电子仪器电气安全概述
一、医用电子仪器电气安全的概念
在工程学上没有“不发生危险”的可能， 应当说安全是指“发生危险的概率尽可能小”。
电气安全：把意外电击的危险降低到尽可能 小的程度。
对于医用电子仪器在临床上的应用而言， 安全指的是应用过程中确保对患者和医护人员 不造成危害，即保证人员的安全。另外，广义 而言，医用电子仪器的电气安全还应包括仪器 本身的安全。
13
资料仅供参考,不当之处，请联系改正。
二、影响电击的因素
⑶呼吸麻痹、疼痛和疲劳。较大的电流会引起 呼吸肌的不随意收缩，严重的会引起窒息，肌 肉的不随意强直性收缩和剧烈的神经兴奋会引 起疼痛和疲劳。 ⑷ 心室纤颤。心脏肌肉组织失去同步称为心室 纤颤，它是电击死亡的主要原因。一般人的心 室纤颤电流阈值为75～400mA。
2
资料仅供参考,不当之处，请联系改正。
二、电流的生理效应
1.热效应 热效应(又称为组织的电阻性发热):当电流通过 人体组织时会产生热量，使组织温度升高，严 重时就会烧伤组织。 低频电与直流电的热效应主要是电阻损耗。 高频电除了电阻损耗外，还有介质损耗。 2.刺激效应
人体通人电流时，在细胞膜的两端会产生 电势差，当电势差达到一定值后，会使细胞膜 发生兴奋。

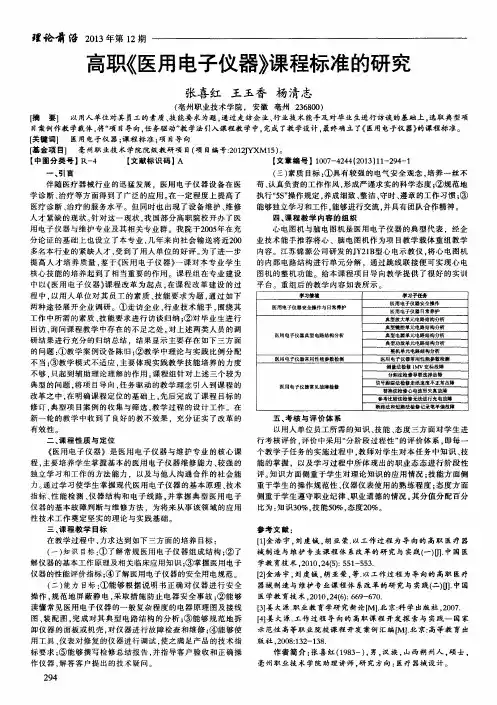

高职《医用电子仪器》课程标准的研究

回访 ， 询问课 程教学 中存在 的不足之 处。 对上 述两类 人员 的调 研结果进 行充分 的归纳 总结 ．结 果显示 主要存 在如下 三方 面
医 用 电子 仪器 典 型 电路 结 构分 析
典型放大单元电路结构分析 典型 键控 单 元 电路 结 构分 析
典型 电源 单 元 电路 结 构分 析
指标 、 性能 检测 、 仪 器结 构 和 电子 线路 ， 并掌握 典 型 医用 电子 仪器 的基本故 障判断 与维修方 法 ，为将 来从事 该领 域 的应 用 性技 术工作 奠定坚实 的理论 与实践基 础 。
心 电图机与脑 电图机是 医用 电子 仪器 的典 型代表 。经企 业 技术能手 推荐将 心 、脑 电图机作 为项 目教学 载体重组 教学 内容。江苏锦 源公司研 发 的Ｊ Ｙ２ １ Ｂ 型心 电示 教仪 ， 将 心电 图机 的内部 电路 结构进 行单元 分解 ，通过 跳线 联接便 可实 现心 电 图 机 的 整 机 功 能 。 给 本 课 程 项 目导 向 教 学 提 供 了 很 好 的 实 训
、
引 言
四、 课 程 教 学 内容 的 组 织
用 电子仪 器与维护 专业及 其相关专 业群 。我院 于２ ０ ０ ５ 年在充 分论 证 的基础上也设 立 了本专业 ， 几年来 向社 会输送 将近２ ０ ０ 多名本行 业的紧缺 人才 ， 受 到了用人单 位 的好 评 。 为 了进一步 提高人 才培 养质 量 ， 鉴 于《 医 用 电子仪器 》 一课 对本 专业 学 生 核心技 能的培养起 到 了相 当重要 的作用 。课程组 在专业 建设 中 以《 医用 电子仪 器》 课 程改 革为 起点 ， 在课程 改革 建设 的 过 程中， 以用人 单位 对其 员工 的素质 、 技能 要求 为题 ， 通过 如 下
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

传感器而言，其输入阻抗Z为被测量的输入变量X1和
另一个变量X2的比值，即：
Z X1 X2
X2
其功率P为： P X1 X 2
1
Z
Z
X
2 2
一般生物电放大器的输入阻抗应比他本身的阻抗大
100倍以上才能满足要求。
• 输入阻抗反映一个系统对其前一级系统的功率要 求，输入阻抗越高，它从前一级所吸取的电流越 小，因而越容易与前一级系统相连接，不致引起 前级输入信号的改变。许多生物信号都很微弱， 不能像测量仪器提供较大的电流，否则将会引起 被测量的生物信号发生变化（如幅度衰减）。因 此要求用于生物医学测量的仪器具有很高的输入 阻抗，例如生物电放大器的输入阻抗一般为2~10 兆欧，用于测量细胞单位的微电极放大器的输入 阻抗高达数十至数百兆欧。
准确度：说明仪器输出值与真值的偏离程度。如,某 流量仪器的准确度为0.3m3/s，表示该测量仪器的输出 值与真值偏离0.3m3/s。准确度是系统误差大小的标志， 准确度高意味着系统误差小。同样，准确度高不一定 精密度高。
精确度：是精密度与准确度两者的总和，精确度高表示 精密度和准确度都比较高。在最简单的情况下，可取两 者的代数和。机器的常以测量误差的相对值表示。
2、John G.Webster,Medical Instrumentation Application and Design,Third edition,John Wiley & Sons,INC.1998
3、吴建刚，现代医用电子仪器原理与维修， 电子工业出版社，2005
4、邓亲恺，现代医学仪器原理与设计，科学 出版社，2004
生理系统建模的过程：
1、建立模型结构
两个前提：1细化模型研究的目的； 2了解有关特定的建模目标
与系统结构性质之间的关系。
模型结构的性质：1相似性 2简单性 3多面性
2、为所建立的模型结构提供数据
三类模型：
1 物理模型：按照真实系统的性质而构造的实体模型
特点：直观；可长时间重复实验；可为数学模型的 建立提供数据
2.生物信息的处理
为了从检测到的信号中获得更多的有 用信息，同时使信息的特征更明确、 更准确、更直观
3.生物信息的记录与显示系统
直接描记式记录器 存储记录器 数字式显示器
4.辅助系统
二、医学仪器的工作方式
• 直接和间接 • 实时和延时 • 间断和连续 • 模拟和数字
第三节 医学仪器的特性与分类
一、医学仪器的主要技术特性
•4. 灵敏度（sensitivity）
当输入为单位输入量时，输出量的大小即为 灵敏度的值。 灵敏度表示法： 生物电位——μv/cm、mv/cm、v/cm 压力——mmHg/刻度 心率——每分钟心博数/刻度 心率间隔——μs/cm、ms/cm、s/cm
一、医学仪器的主要技术特性
参考网站
成绩评定
平时成绩10％ 实验成绩10％ 期末考试80％
第一章 医学仪器概述
本章内容：
1. 生物信号特点 2. 医学电子仪器的结构和工作方式 3. 医学电子仪器的特性和分类 4. 医学电子仪器的设计原则
第一节 生物信号知识简介
一、人体系统的特征
人体是一个复杂的自然系统，它是由神经 系统、运动系统、循环系统、呼吸系统等分 系统组成，分系统间相互独立， 又保持有机 联系，共同维持生命。
三、典型医学参数
典型参数 心电（ECG） 脑电（EEG） 肌电（EMG） 胃电（EGG） 心音（PCG） 血流（主动脉） 输出量 心阻抗 体温
表1-1 典型医学和生理学参数
幅度范围
频率范围
0.01~5mV
0.05~100Hz
2~200μV
0.1~100Hz
0.02~5mV
5~2000Hz
0.01~1mV
（1）几何相似模型 （2）力学相似模型 （3）生理特性相似模型 （4）等效电路模型
2 数学模型：用数学表达式或计算机程序来描述事物 的数学特性
特点：可较好地刻画系统内在的数量联系，从而定 量的探求系统的运转规律。
两方面：（1）对系统中各个作用环节的描述 （2）表征系统的固有量的提取
衡量放大差模信号和抑制共模信号的能力为共模抑制比， 用下式表示：
CMRR Ad Ac
差模增益 共模增益
共模抑制比（CMRR）是衡量诸如心电、脑电、肌电等 生物电放大器对共模干扰抑制能力的一个重要指标
共模抑制比主要由电路的对称性决定，也是克服温度 漂移的重要因素。
二、医学仪器的特殊性
被作用对象（人）的特殊性决定了医学 仪器的特殊性
一、医学仪器的主要技术特性 （或称为静态参数static characteristics）
1.准确度（Accuracy） 2.精密度(Precision) 3.输入阻抗(Input impedance) 4.灵敏度(Sensitivity) 5.频率响应(Frequency response) 6.信噪比(Signal to Noise Ratio) 7.零点漂移(Zero drift) 8.共摸抑制比(CMRR common mode rejection ratio)
一 模型：是对相应的真实对象和真实关
系中那些有用的和令人感兴趣的特性的抽 象，是对系统某些本质方面的描述，它以 各种可用的形式提供被研究系统的描述信 息。
1 代表性
2 简化性
3 有效性
二 建模：建立一个在某一特定方面与真实系统
具有相似性的系统，真实系统成为原型，而这种相 似性的系统就成为该原型系统的模型。 对于生理系统，原型一般为真实的活体系统，而模 型则为与这些活体系统在某些方面相似的系统。
1.噪声特性 2.个体差异与系统性 3.生理机能的自然性 4.接触界面的多样性 5.操作与安全性
（一）噪声特性
从人体拾取的生物信号不仅幅 度微小，而且频率也低。必须尽 量采取各种抑制措施，使噪声影
响减至最小。一般来说，限制噪 声比放大信号更有意义。
（二）个体差异与系统性
人体个体差异相当大，用医学仪器 作检测时，应从适应人体的差异性出 发，要有相应的测量手段。
器官的自控制系统 神经控制系统 内分泌控制系统 免疫控制系统
二、人体控制功能的特点
• 负反馈机制 • 双重支配性 • 多重层次性 • 适应性 • 非线形
三、生物信号的基本特征
• 不稳定性 • 非线性 • 概率性
四、生物信号的检测与处理
1. 生物信号的检测
针对生物信号的特点采用不同的电极 或传感器
一、医学仪器的主要技术特性
•2. 精密度（precision）
精密度是指仪器对测量结果区分程度的一种度量， 用它可以表示出在相同条件下，用同一种方法多次 测量所得的数值得接近程度。
它不同于准确度，精密度高的仪器其准确度未必 一定高。若两台仪器，在相同条件下使用，就容 易比较出准确度与精密度的不同。
2. 生物信号的处理
经过模数转换的信号在计算机中进行 滤波、识别、分析等
第二节：医学电子仪器的结构和 工作方式
刺激/激励
反馈/控制
诱发 自发
信号采集
信号校准
信号预处理
信号处理 控制处理 （CPU）
数据存储
记录/显示 数据传输
一、医学仪器的基本构成
1.生物信号的采集系统
根据生物信息的特点，针对不同 的生理参量，采用不同的方式 （传感器和处理电路）
（a）准确度高而精密度低 （b）准确度低而精密度高 （c）精确度高
在测量中我们希望得到精确度高的结果。
一、医学仪器的主要技术特性
•3. 输入阻抗（input impedance）
医学仪器的输入阻抗与被测对象的阻抗特性、所用电 极或传感器的类型及生物体接触界面有关，表达式为：
若仪器使用的传感器作非电参数测量，对于一个压力
DC~1Hz
0.05~2000Hz
1~300mL/s
DC~20Hz
4~25L/min
DC~20Hz
15~500Ω
DC~60Hz
32~40℃
DC~0.1Hz
使用电极类型 表面电极 帽状、表面或针状电极 表面电极 表面电极 心音传感器 电磁超声血流计 染料稀释法 表面电极、针电极 温度传感器
第四节：生理系统的建模与仪器设计
S PS N PN
考察医学仪器信噪比的指标常用内部噪声电压Uni （设外部噪声为零）
U Ni
U No AU
常用对数形式来表示：U Ni
20 lg U No AU
其中，Uni为输入端短路时的内部噪声电压；Uno为输 出端噪声电压；AU为电压增益。
一、医学仪器的主要技术特性
•7. 零点漂移（zero drift）
•5. 频率响应（frequency response）
频率响应是指仪器保持线性输出时允许输 入频率变化的范围，它是衡量系统增益随 频率变化的一个尺度。 一般的医学仪器要求在通频带内应有平坦 的响应。
一、医学仪器的主要技术特性
•6. 信噪比（signal to noise ratio）
信噪比定义：信号功率PS与噪声功率PN之比
精确度
与精确度有关指标：精密度、准确度和精确度(精度)
精密度：说明测量仪器输出值的分散性，即对某一稳 定的被测量，由同一个测量者，用同一个仪器，在相 当短的时间内连续重复测量多次，其测量结果的分散 程度。例如，某测温仪器的精密度为0.5℃。精密度 是随即误差大小的标志，精密度高，意味着随机误差 小。注意：精密度高不一定准确度高。
生理系统建模的目的：为了更好地了解生物
系统的行为及规律，为生物控制奠定基础。
三 生理系统建模的意义：
1.为研制医学仪器提供理论基础。
2.用于人体疾病诊断、预报、相关参数的自适 应控制。
