聚四氟乙烯拉伸微孔膜的制备、结构与性能一、本文概述聚四氟乙烯（PTFE）拉伸微孔膜是一种具有优异物理化学性能的高分子材料，广泛应用于过滤、分离、透气、防水等领域。
本文旨在探讨聚四氟乙烯拉伸微孔膜的制备过程、微观结构以及性能特点，以期为相关研究和应用领域提供理论支持和实践指导。
本文将详细介绍聚四氟乙烯拉伸微孔膜的制备工艺，包括原料选择、配方设计、加工工艺等关键步骤。
通过对制备过程的研究，旨在优化工艺参数，提高膜材料的综合性能。
本文将深入探究聚四氟乙烯拉伸微孔膜的微观结构，利用扫描电子显微镜（SEM）、透射电子显微镜（TEM）等表征手段，观察膜材料的孔径分布、孔形貌以及内部结构特征。
通过对微观结构的分析，揭示膜材料的形成机理和性能影响因素。
本文将系统评价聚四氟乙烯拉伸微孔膜的性能特点，包括透气性、防水性、力学性能、热稳定性等。
通过与其他材料的比较，凸显聚四氟乙烯拉伸微孔膜在特定应用领域中的优势和潜力。
本文将围绕聚四氟乙烯拉伸微孔膜的制备、结构与性能展开全面而深入的研究，旨在为相关领域的理论研究和实际应用提供有益的参考和借鉴。
二、聚四氟乙烯拉伸微孔膜的制备方法聚四氟乙烯（PTFE）拉伸微孔膜的制备过程通常包括原料准备、熔融挤出、拉伸和热处理等步骤。
将聚四氟乙烯粉末进行预处理，如干燥和筛分，以去除水分和杂质，确保原料的纯净度和稳定性。
然后，将处理后的聚四氟乙烯粉末加入挤出机中，在高温下熔融挤出成薄膜。
在熔融挤出过程中，需要精确控制温度、压力和挤出速度等参数，以保证薄膜的均匀性和稳定性。
同时，还需要根据所需的膜厚和拉伸比，选择合适的模具和挤出条件。
接下来，将挤出的薄膜进行拉伸处理。
拉伸是制备聚四氟乙烯拉伸微孔膜的关键步骤，通常采用单向或双向拉伸的方式。
在拉伸过程中，薄膜中的高分子链会发生取向和重排，形成有序的微观结构。
拉伸后的薄膜需要进行热处理，以消除内部应力，提高稳定性。
热处理温度和时间对膜的性能有重要影响，需要根据具体的应用需求进行优化。

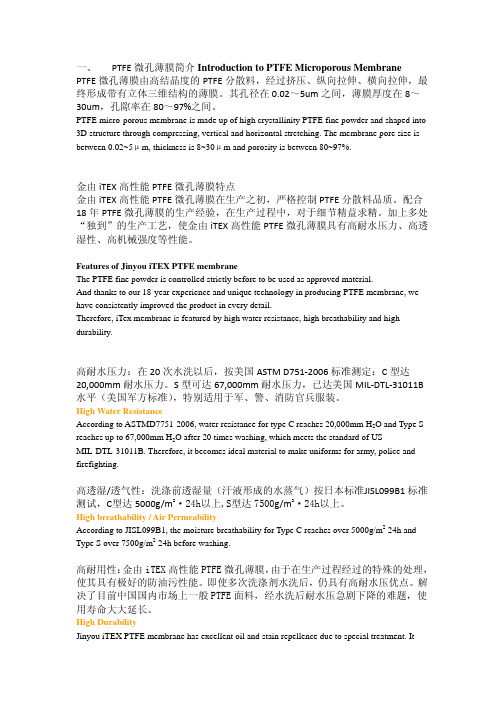

一、 PTFE微孔薄膜简介Introduction to PTFE Microporous Membrane PTFE微孔薄膜由高结晶度的PTFE分散料，经过挤压、纵向拉伸、横向拉伸，最终形成带有立体三维结构的薄膜。
其孔径在0.02～5um之间，薄膜厚度在8～30um，孔隙率在80～97%之间。
PTFE micro-porous membrane is made up of high crystallinity PTFE fine powder and shaped into 3D structure through compressing, vertical and horizontal stretching. The membrane pore size is between 0.02~5μm, thickness is 8~30μm and porosity is between 80~97%.金由iTEX高性能PTFE微孔薄膜特点金由iTEX高性能PTFE微孔薄膜在生产之初，严格控制PTFE分散料品质。
配合18年PTFE微孔薄膜的生产经验，在生产过程中，对于细节精益求精。
加上多处“独到”的生产工艺，使金由iTEX高性能PTFE微孔薄膜具有高耐水压力、高透湿性、高机械强度等性能。
Features of Jinyou iTEX PTFE membraneThe PTFE fine powder is controlled strictly before to be used as approved material.And thanks to our 18-year experience and unique technology in producing PTFE membrane, we have consistently improved the product in every detail.Therefore, iTex membrane is featured by high water resistance, high breathability and high durability.高耐水压力：在20次水洗以后，按美国ASTM D751‐2006标准测定：C型达20,000mm耐水压力。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
ePTFE薄膜
PTFE微孔薄膜是用结晶态的聚四氟乙烯材料在接近其熔点的温度下挤压成膜并配合很快的拉出速度，冷却后再对薄膜进行第二次延伸拉制使薄膜具有三维结构特征。
其孔径、厚度和孔隙率都可根据要求在拉伸时进行调整，孔径一般在0.2～15μm之间，厚度为8～30μm，孔隙率高达80～97％。
薄膜微孔是无规则的，孔隙率较大，节点走向大致有序，呈条状布置。
如下图所示：
放大3000倍放大15000倍
凌桥微孔薄膜凌桥微孔薄膜
覆膜滤料
微孔薄膜覆合滤料采用国际知名品牌BWF或Andrew的针刺毡作为基料，并使用国际领先的覆合技术，使ePTFE微孔薄膜和基料完美结合。
使我公司的“微孔薄膜覆合滤料”具有世界一流的力学及热稳定型指标，且滤料本身从传统的“深层过滤”型，一跃成为“表面过滤”型。
不覆膜滤料和覆膜滤料使用后对比
1
凌桥环保设备厂滤料技术参数（常规）
2
PTFE纤维滤料
PTFE纤维滤料是指在某些滤料（如PPS、玻纤、P84、芳纶）生产过程中加入我公司生产的PTFE基布或者PTFE 长丝纤维，而形成的一种滤料。
同其他纯高性能纤维（PPS、玻纤、P84、芳纶）滤料的最大区别是：随着时间的推移，PTFE不会老化，伴随着高温气体、腐蚀性气体、液体的共同作用，PTFE基布的断裂强力不会衰减。
可以说有了PTFE基布或PTFE长丝纤维的加入，在使用寿命上相对于其原本滤料，有了大幅的提高。
所以，PTFE基布是滤料的“钢筋铁骨”！
3
凌桥环保设备厂滤料技术参数（Jeweling系列）
4
5。
溶剂铸造ptfe微孔膜
溶剂铸造PTFE微孔膜是一种制备PTFE微孔膜的方法。
以下是其制备过程：
1. 取成孔剂成孔法：在PTFE中添加成孔剂NaCl，然后将PTFE制成薄膜，接着利用加热水洗的方法将NaCl除去，留下的空位即形成微孔。
2. 采用PTFE乳液/PVA溶液静电纺丝烧结法制备PTFE纳米纤维膜。
具体而言，采用PTFE乳液/PVA作为纺丝液，制备含有Fe23催化剂的PTFE纳米纤维膜。
此外，通过控制PTFE烧结的程度，可以制备最大孔径0.3um的微孔膜；通过纵向和横向拉伸制备最大孔径不超过0.125um的微孔膜。
以上信息仅供参考，如需了解更多信息，建议查阅相关文献或咨询专业人士。
PTFE覆膜滤料说明
1.PTFE (聚四氟乙烯)覆膜滤料
PTFE 覆膜滤料是指将PTFE 微孔薄膜用一种特殊的工艺和不同的过滤材料基布(如滤纸、聚酯布、毡等材料)覆合制成。
此种材料现已在大量的除尘场所试用。
目前图纸标注材料为PTFE 微孔薄膜和240克聚酯布的覆膜滤料。
2. PTFE 覆膜滤料的特性：
表面过滤；
极佳的化学稳定性、抗腐蚀、不老化；
表面光滑、剥离强度高、易清灰，
透气性能好，
耐高温，有优良的抗结露功能，憎水；
过滤效率高，可达99.99%(接近零排放)
运行阻力低，过滤风速大，
适应范围广，运行费用低，
3.PTFE 覆膜滤料的显著特点：
①除尘效率高：
聚四氟乙烯(PTFE)覆膜滤料由于它的特殊结构而使除尘效率可高达99.99%.大大的超过了国家标准.接近于零排放。
②使用环境的适应性广：
聚四氟乙烯(PTFE)覆膜滤料的耐高低温.抗结露与化学稳定性.不老化等性能决定了它对温度.湿度与腐蚀性气体有着极强的适应能力.特别是对高浓度.高湿度.微细颗粒含尘气体使用效果更佳.这些性能都是目前常规滤料无法比拟的。
③透气性好：
透气性能是衡量过滤材料性能的重要指标.聚四氟乙烯(PTFE)覆膜滤料的透气量可以达到3—6m3/m²·min.已经超过了实际使用的要求。
④经济效益佳：
使用寿命长；
回收有价值的颗粒更多；
根据测算.采用覆膜滤料，与不覆膜的滤料相比，可节省资金25—30%.。
PTFE是聚四氟乙烯的简称，以PTFE为原料经特殊工艺生产的PTFE 微孔膜有广泛用途。
1.PTFE服装膜：以PTFE为原料，经我公司特殊工艺、双向拉伸而成。
薄膜厚度20-100um,孔隙率85%以上，每平方厘米有14个微孔，孔径集中在0.2-0.3um,远大于水蒸气分子直径（0.0004um）,远小于水分子直径（20-200um）,故改膜具有优良的防水透湿性能。
利用聚四氟乙烯塑料树脂的成孔特性，采用双向拉伸方法生产的微孔薄膜具有防水、透湿、防风、保暖等特点，经与其他面料的复合，成为用途广泛的服装面料。
经PTFE薄膜复合的服装面料，广泛应用于运动服装，防寒服装，军队、消防、公安、医护、防生化等特种服装，鞋帽、手套以及睡袋、帐篷等。
2.PTFE空气过滤膜：以PTFE为原料，经我公司特殊工艺双向拉伸而成，利用聚四氟乙烯薄膜独特的节点原纤性、表面光滑、耐化学物质、透气不透水、透气量大、阻燃、耐高温、抗强酸碱、无毒等特性，所制成的产品过滤效率高，可达99.99%，近于零排放；运行阻力低，过滤速度快；使用寿命长，可重复使用，从而降低运行费用。
主要用于化工、钢铁、冶金、炭黑、发电、水泥、垃圾焚烧等各种工业熔炉的烟气过滤。
3、PTFE 净化过滤膜：净化过滤膜是以聚四氟乙烯为原料，经过膨化拉伸后形成一种具有微孔性的薄膜，将此薄膜用特殊工艺覆合在各种织物和基材上，成为新型过滤材料，该膜孔径小，分布均匀，孔隙率大，在保持空气流通的同时，可以过滤包括细菌在内的所有尘埃颗粒，达到净化且通风的目的，它广泛应用于制药、生化、微电子和实验室耗材等领域。
4. 新星PTFE工程膜：以PTFE为原料，经特殊工艺双向拉伸而成。
具有耐腐蚀、耐化学物质、不老化、高强度、防渗透、防油拒水等功能；广泛应用于道路、桥梁、水库、堤坝、护坡、隧道、铁路等工程施工。
化学性质绝缘性：不受环境及频率的影响，体积电阻可达1018欧姆•厘米，介质损耗小，击穿电压高。
一、防水透气的ePTFE管简介ePTFE管/膨体聚四氟乙烯管。
膨体聚四氟乙烯（expanded PTFE）是一种新型的高分子材料，具有耐强酸强碱。
其由聚四氟乙烯树脂经拉伸等特殊加工方法制成。
白色，富有弹性和柔韧性，具有微细纤维连接而形成的网状结构，这些微细纤维形成无数细孔，使膨体PTFE可任意弯曲（过360°）。
膨体聚四氟乙烯制品(简称E—PTFE)是聚四氟乙烯分散树脂经拉伸后制成的柔软,强韧,富有弹性的多孔高分子材料,是60年代国际上开始出现的一种新型聚四氟乙烯制品。
图1：eptfe膨体聚四氟乙烯，来源：网络1958年，做绝缘材料的Bill Gore成立了戈尔（Gore）公司，开发出PTFE （Polytetrafluoroethylene），并成为后来的世界500强之一。
1969年，Gore夫妇的儿子Bob Gore发现在适当拉伸下，PTFE能够延展成一种高强度的多孔材料，并用来制作人造血管，他把这种材料注册为GORE-TEX（高泰克斯）商标。
学术期刊上便把它叫做ePTFE（expended Polytetrafluoroethylene）。
所以Gore-tex（高泰克斯）、聚四氟乙烯（ePTFE）和膨体其实是同样材料的不同叫法而已。
二、eptfe膨体聚四氟乙烯微孔防水透气膜制备原理聚四氟乙烯分散树脂是由平均粒径为450微米（μm）的球形颗粒组成，每个球形颗粒聚合体是聚四氟乙烯分子链经折叠而成的，在室温下，颗粒受剪切力作用，容易把折叠的分子链拉出形成纤维。
挤出装置的挤出口模是具有一定的锥形结构的，在材料挤出过程中，由于受剪切力作用，相邻近的聚四氟乙烯球形颗粒挤出时由于一定的相互作用力短纤维而发生交联，但聚四氟乙烯分散树脂球形颗粒完整性是没有受到破坏的。
图2：eptfe膨体聚四氟乙烯管，来源：铁氟龙管小姐姐eptfe膨体聚四氟乙烯微孔防水透气膜制备工艺流程膨体聚四氟乙烯微孔防水透气膜的制备是采用多向拉伸高温烧结法工艺制备而成的eptfe微孔防水透气膜，使用自制多向拉伸仪，将PTFE原材料和助挤剂按一定比例混合，经过平板硫化仪模压、双辊压延、干燥、拉伸、烧结、冷却过程，就可以制备出洁白、柔软而富有很好的弹性的eptfe膨体聚四氟乙烯微孔防水透气膜。
聚四氟乙烯膜微孔滤膜设备工艺原理背景介绍随着科技的发展，膜技术得到了广泛的应用。
滤膜作为其中的一种，可以用于分离、浓缩、纯化等领域。
聚四氟乙烯膜是一种常见的滤膜材料，其具有耐腐蚀、耐高温、化学惰性等特点，在化工、电子、医药等领域有广泛的应用。
其中，微孔滤膜是聚四氟乙烯膜的一种，具有较高的分离效率和通量。
工艺原理膜制备聚四氟乙烯微孔滤膜的制备方法有多种，其中以热压法为主。
其制备流程如下：1.制备原料：将聚四氟乙烯进行加工，制成薄膜。
2.孔隙生成：将制备好的薄膜经过一定的处理，如辐照、高温处理等，使其表面产生微观的孔隙结构。
3.印刷膜孔：在经过孔隙生成处理后的聚四氟乙烯薄膜上，通过印刷技术在其表面印刷出一些孔洞。
4.树脂涂布：在印刷好的聚四氟乙烯薄膜上，涂上一层树脂。
这一步是为了使得薄膜经过针刺后不会发生塌陷，同时也是为了提高其力学强度和耐用性。
5.针刺：将涂布了树脂的聚四氟乙烯薄膜进行针刺，使得其成为具有微孔结构的聚四氟乙烯微孔滤膜。
滤膜设备聚四氟乙烯膜微孔滤膜设备是用于将混合物中一种或多种物质分离出来的设备。
其由过滤膜、滤芯筒、进料口、出料口等部分组成。
聚四氟乙烯膜微孔滤膜设备的工作原理如下：1.进料：将需要分离的混合物经过进料口流入设备中。
2.过滤：混合物中的固体颗粒、细菌或其他杂质沉积在聚四氟乙烯膜微孔滤膜的孔道上。
3.通量：溶于混合物中的液体通过膜的微孔进入滤芯筒内，最终从出料口排出来。
4.清洗：在设备工作一定时间后，滤膜上的固体颗粒、细菌或其他杂质逐渐增多，使得滤膜内部的通道被堵塞，因此需要定期使用对应的清洗药品进行清洗和消毒。
应用领域聚四氟乙烯微孔滤膜广泛应用于医药、化工、食品、电力等领域。
在医药行业，其可以用于药品纯化、细菌和病毒的去除等。
在化工行业，其可用于分离和纯化各种化学品。
在食品行业，其用于饮料、乳制品和植物蛋白等的过滤。
在电力行业，其可用于处理液流等。
结语聚四氟乙烯膜微孔滤膜设备应用广泛，具有重要的分离、纯化和浓缩作用，并且具有较高的效率和通量。
PTFE微孔薄膜
概述
PTFE（聚四氟乙烯）微孔薄膜，是以分散PTFE树脂粉末为原料，经过一系列的特殊工艺拉伸而成，它具原纤维状微孔结构，孔隙率85%以上，每平方厘米有14亿个微孔，孔径范围0.02um-1.5um。
PTFE 微孔薄膜是20 世纪70 年代后期由美国W. L. GORE 公司研制开发成功,经过近20 年的不断改进,已研制开发了一系列产品。
国内从80 年代初起就有多家科研单位和企业在研制开发PTFE 微孔膜,上海浦东四氟塑料厂开发的项目于1994 年通过了上海市科委的鉴定。
处于国内领先水平,产品各项性能指标达到国际水平。
PTFE 微孔薄膜的制作工艺
制作过程常规制作过程是将聚四氟乙烯分散树脂与液体助剂混合,通过压延法将混合物制成薄片,再用机器双向拉伸薄片,制得PTFE 微孔膜。
其工艺流程为:
PTFE树脂、助挤剂( 选料) —混合—压延—双向拉伸—卷取
作为环保用薄膜,它主要是控制烟尘的排放和产品的收
集。
根据使用条件,要求生产的薄膜孔径小、空隙率高,才能在使用中达到运行阻力低而收集效果好,同时还要有一定的强度。
影响上述指标的因素主要与基膜的制备,拉伸的温度、速度及拉伸比等工艺条件有关。
分类
PTFE微孔薄膜按用途分为三种：
1、 PTFE服装膜
PTFE服装膜孔径范围0.1um-0.5um，比水分子直径小几百倍，比水蒸气分子大上万倍，具有优良的防水透湿性能和防风保暖功能。
经PTFE薄膜复合的服装面料，广泛应用于运动服装，防寒服装，军队、消防、公安、医护、防生化等特种服装，鞋帽、手套以及睡袋、帐篷等。
技术参数：
厚度：20um-50um
透湿量：16000g/㎡·24hr
静水压：6000mm
抗紫外线：97℅
宽度:≤1700mm
克重：5-10g/m2
2、 PTFE空气膜
PTFE空气过滤膜可用于大气除尘、空气净化等该膜孔径可控制住0.2um，孔隙率可达88%以上，与针刺毡、机制布、无纺布、玻纤等多种过滤材料相复合得到具有表面过滤性能的覆膜滤料，PTFE覆膜滤料具有剥离强度高，透气量大，孔径分布均匀等特点。
作为除尘布袋或褶皱式除尘滤筒安装在除尘设备内，将迅速有效的截留以微米来计算的超细粉尘，除尘效率可达99.99%以上，使用寿命长达3年，透气率可达3-6m/min,是目前世界上最先进的空气过滤材料，各种吸尘器、空气滤芯、空气净化设备、高效空气过滤器等的最佳选择。
技术参数：
厚度：5um-15um
透气量：80-100L/㎡·s
宽度：≤1800mm
阻力：≤80Pa
效率：99.99%
3、 PTFE净化膜
PTFE净化过滤膜是以聚四氟乙烯为原料，经过膨化拉伸
后形成一种具有微孔性的薄膜，将此薄膜用特殊工艺覆合在各种织物和基材上，成为新型过滤材料，该膜孔径小，分布均匀，孔隙率大，在保持空气流通的同时，可以过滤包括细菌在内的所有尘埃颗粒，达到净化且通风的目的，它广泛应用于制药、生化、微电子和实验室耗材等领域。
技术参数：
厚度幅宽泡点
30um-50um 1600mm ≥1kg/cm2 ( 5.3m/s 127Pa)
总结
目前PTFE 微孔膜主要是与织物或非织造布进行复合制得覆膜滤料(以下简称PTFE 覆膜滤料) ,被应用于除尘器中作为过滤材料。
由于PTFE 微孔膜孔径小而质密,该过滤材料能过滤超细粉尘,过滤效果好,经济效益高。
PTFE微孔膜的性能PTFE 树脂具有许多特性,如不吸水、熔点高(327 ℃) 、使用温度范围广( - 200 ℃～260 ℃) ,具有不燃性及热稳定性、摩擦系数小,尤其具有耐化学性(能耐许多高腐蚀性介质) 、耐气候性及抗电性等。
PTFE 微孔膜是不添加任何物质,在特殊条件下经过机械拉伸制得的,丝毫未改变其原有特性。
因此PTFE 薄膜具有上述特性,应用领域适用性很大,不受排放气体酸、碱性的影响,温度可达260 ℃。
在使用中,只要考虑正确选定基布即可,因为基布也要适合工况条件,亦直接影响滤料的使用寿命。
