RDW1系列智能型万能式低压断路器，适用于交流50Hz ，额定工作电压400V 或690V ，额定电流200A~6300A 的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。
断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。
同时带有开放式通讯接口，可实现四遥功能，以满足控制中心和自动化系统的要求。
该断路器不带智能控制器及互感器时可作隔离器用。
产品符合：GB/T 14048.2 IEC 60947-2 标准。
选型指南产品概述操作方式：电动操作、手动操作（检修、维护用）□ 脱扣器种类：智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器；□ 基本型功能包括：过载长延时保护、短路短延时保护、瞬时保护、接地故障保护、 故障记录、脱扣试验、自诊断、电流测量、数码显示等功能；□ 智能型功能包括：基本型功能＋MCR 及HSISC 保护、负载监控、热记忆、触头磨损、 电流不平衡保护、故障记忆、编程接口、电压测量、LCD 显示等功能；□ 通讯型功能包括：智能型功能＋通讯功能。
说明：用户根据实际使用需要可订制其它功能，请与制造厂协商。
□ ；001RDW1系列智能型万能式断路器002表1注：表中工作电流值供参考使用。
□ 安装地点海拔：不超过2000m,对于海拔高度超过2000m 工作环境下使用的断路器，请按表2降容使用。
表2□ +40℃-++40℃流使用，当下限值低于-10℃的工作条件，请与制造厂进行协商。
周围空气温度：上限值不超过，下限值不低于5℃，24小时平均值不超过35℃；上限值超过时按表1工作电正常工作条件安装条件□ 大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露。
超过规定用户应与本厂协商。
常熟开关CM1、CM2、CM3特性及其区别CM1：1. 用途CM1系列塑料外壳式断路器其额定绝缘电压为800V(CM1-63为500V)，适用于交流50HZ，额定工作电压690V及以下(CM1-63为400V)，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。
断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
断路器按照其额定极限短路分断能力(Icu)的高低，分为C型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)四类。
断路器可垂直安装，亦可水平安装。
该断路器具有体积小、高分断、短飞弧(部分规格为零飞弧)、带隔离、抗震动等特点，并通过了核工业条件(1E 级)试验和船舶条件的试验，是国产产品中唯一能用于核工业基地的产品，更是陆地及船舶使用的理想产品。
2.执行标准产品符合IEC60947-2(1995)、GB14048.2《低压断路器》标准。
3.使用条件海拔不超过2000m；最大倾斜度为22.5°；周围介质温度不高于+40°C(对船用产品为+45°C)和不低于-5°C；能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；在受到船舶正常振动时能可靠工作；在受到地震情况下（4g）能可靠工作；在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；在没有雨雪侵袭的地方。
CM2：1、概述CM2系列、CM2Z系列塑料外壳式断路器采用国际先进设计技术研制,根据IEC60947-2国际新标准的要求开发的新型断路器。
其额定绝缘电压为800V，适用于额定工作电压690V及以下，交流50Hz，额定电流至630A的电路中作不频繁转换及电动机的不频繁起动之用。
该断路器具有过载、短路和欠压保护功能，能保护线路和电源设备不受损坏。
▲断路器短路分断能力级别有L（标准型）、M（较高分断型）、H（高分断型）；▲断路器可垂直安装（即竖装），亦可水平安装（即横装）；▲本断路器具有隔离功能，其相应的符号为：；▲本断路器获国家强制性产品认证“CCC”标志。
KST45—2型智能控制器用户手册概况、型号一、KST45—2型智能控制器的概况、型号1.1产品概况1.1.1产品简介KST45—2型智能控制器（以下简称“控制器”）是本公司为更好地满足配电系统运行安全性和可靠性要求而研发的新一代智能控制器。
她包容了KST45—M/L型智能脱扣器的所有优点、粹取了同类产品的精华；在硬件和软件方面都做了大量的改进，进一步提高了可靠性、强化了电磁兼容、增强了保护功能、增加了通讯功能。
1.1.2产品特点控制器采用工业级模拟功能增强型超大规模集成的16位微控制器（MCU），内含八通道10位模数转换器（ADC）、二通道8位数模转换器（DAC）、大容量程序存储器（ROM）、高性能数据存储器（RAM），数字性能优越、模拟功能强大，专门用于工业控制，运行十分稳定。
控制器对电流信号、电压信号及环境温度信号进行实时处理和逻辑控制，根据各种保护特性实现准确、及时的保护；控制器有许多的辅助功能，能显示许多配电系统运行参数，更大程度地为用户提供方便。
控制器的执行元件是磁通变换器，它和断路器中的欠压和分励脱扣器完全独立，磁通变换器在正常情况下依靠永磁铁吸合铁芯而处于闭合状态，当控制器发出动作指令时，电流通过线圈产生脱扣磁通，反力弹簧弹出铁芯，使磁通变换器打开，从而推动断路器脱扣半轴而分断断路器。
控制器电源采用辅助电源和速饱和互感器共同供电的双电源供电方案，保证了电网因过载，短路等故障导致电网电压跌落时控制器能够可靠工作。
产品符合IEC60947—2，IEC255，IEC61000，GB14048.1—2000，GB14048.2—2001标准，全面通过最新EMC严酷等级的电磁兼容试验考核。
支持多种开放性通讯协议，便于实现配电自动化。
1.1.3应用领域KST45—2型智能控制器是DW45智能化框架断路器的核心部件，用作配电或电机保护，使配电线路和电源设备免受过载、短路、接地或漏电等故障的危害。
—1—1用途及使用范围2 型号含义及分类2.1 型号及含义2.2 分类2.2.1按安装方式分 a ) 固定式 b ) 抽屉式2.2.2 按极数分：三极、四极2.2.3 按操作方式分 a ) 电动操作b ) 手动操作（检修、维护用）2.3 脱扣器种类智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
2.4 智能控制器功能RDW2-4000智能型万能式低压断路器 ( 以下简称断路器 ) , 适用于交流50Hz ，额定工作电压交流400V 、690V ，额定电流4000A 的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。
断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。
同时带有开放式通讯接口，可实现四遥功能，以满足控制中心和自动化系统的要求。
该断路器不带智能控制器及传感器可作隔离器用，断路器标示为 。
断路器符合断路器GB 14048.2《低压开关设备和控制设备 第2部分：断路器》和IEC 60947-2《低压开关设备和控制设备 第2部分 断路器》等标准。
a ) 智能控制器分：H 型（多功能型）、M 型（普通智能型）、L 型；b ) 具有过载长延时反时限、短延时反时限、定时限、瞬时脱扣功能。
可由用户自行设定组成所需要的保护特性；c )单相接地保护功能；d )显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；e )报警功能：过载报警；f )自检功能：过热自检、微机自诊断；g )试验功能：试验控制器的动作特性。
设计代号万能式断路器壳架等级电流断路器级数：3P 、4P 企业代号安装方式：“C 抽屉式”、“G ”固定式智能脱扣器类型：“M ”型、“H ”、“L ”型2 － 4000 /□ □□ RD W—2—3 正常工作条件和安装条件3.1 周围空气温度上限值不超过+40℃，下限值不低于-5℃，24h 平均值不超过+35℃；上限值超过+40℃或下限值低于-10℃或-25℃的工作条件,用户应与本厂协商。

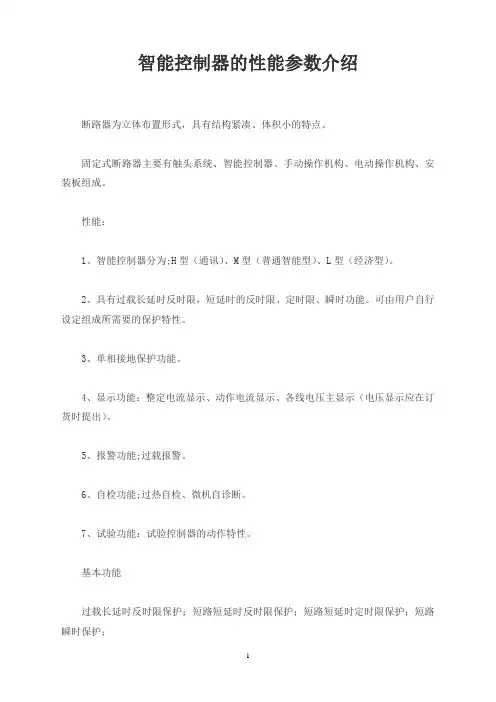

智能控制器的性能参数介绍断路器为立体布置形式，具有结构紧凑、体积小的特点。
固定式断路器主要有触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
性能：1、智能控制器分为;H型（通讯）、M型（普通智能型）、L型（经济型）。
2、具有过载长延时反时限，短延时的反时限、定时限、瞬时功能。
可由用户自行设定组成所需要的保护特性。
3、单相接地保护功能。
4、显示功能：整定电流显示、动作电流显示、各线电压主显示（电压显示应在订货时提出）。
5、报警功能;过载报警。
6、自检功能;过热自检、微机自诊断。
7、试验功能：试验控制器的动作特性。
基本功能过载长延时反时限保护；短路短延时反时限保护；短路短延时定时限保护；短路瞬时保护；接地故障保护功能；整定功能；过载报警功能；试验功能；电流显示功能；自诊断功能；热模拟功能；故障记忆功能；触头损耗指示；MCR 功能；选择功能：电压显示功能；负载监控功能；框架断路器、塑壳断路器的区别简单说就是大小的区别，不仅是外形尺寸上框架断路器要大于塑壳断路器，而且框架断路器的电流等级，分段能力等都要大于塑壳断路器。
这是本质上的区别，因此框架断路器和塑壳断路器应用的场合不同，框架应用于上级进线，塑壳应用于框架的下级。
塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，保证触头系统可靠分断。
而框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。
每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。
塑壳断路器产品种类繁多，其特点是结构紧凑，操作容易，功能比较简单，一般配置过流脱扣器和瞬时脱扣器，框架断路器则功能完善，特别是近年来单片机技术的应用，框架断路器向着高性能、易维护、网络化的方向发展。
附件名称表脱扣器附件ECWL: L 型脱扣器ECWLA: L 型增加MCR 和越限跳闸功能ECWLB: L 型增加DO 信号报警功能ECWMA: M 型增加MCR 和越限跳闸功能ECWMB: M 型增加DO 信号报警功能ECWMU: M 型增加电压表ECWH: H 型脱扣器ECWHP: H 型增加功率表,电压高级保护功能ECWHH: H 型增加谐波表ECWHCOM: H 型增加通讯功能CDW1AD1: CDW1 630-6300 直流电源模块CDW1AD4: CDW1 630-6300 电源模块CDW1ECW201: CDW1 630-6300 201 继电器模块(通讯)CDW1ZCT1: CDW1 630-6300 漏电互感器CDW1NCT: CDW1 630-6300 N 相外接互感器CDW1ZT100: CDW1 630-6300 接地互感器远程监控MX: 分励线圈MN: 欠压线圈MNR: 延时欠压线圈XF: 合闸线圈MCH: 电操机构OF: 辅助触头AC: 二次回路接线端子安装/连接EIP: 相间隔板CDP: 门框锁机构LK1: 1锁1钥匙(一台)LK21: 2锁1钥匙(二台)LK32: 3锁2钥匙(三台)ILL2: 缆绳联锁(二台)IL2: 杠杆联锁(二台)DLK: 门联锁(抽屉式产品)32: 3200AAC220: 220V AC DC220: 220V DC DC110: 110V DC附件配置选型指南本体部分默认标准配置附件:分励线圈、欠压线圈、合闸线圈、电操机构、门框、相间隔板、4开4闭辅助触头（47端口二次回路接线端子）、M 型脱扣器注：可选配6开6闭辅助触头（51端口二次回路接线端子）32: 3200A08: 800A 10: 1000A 12: 1250A 16: 1600A 20: 2000A 25: 2500A 32: 3200A4: 4PFH: 固定水平3: AC380V 4: DC220V2U: AC220V(不带欠压脱扣器)3U: AC380V(不带欠压脱扣器)4U: DC220V(不带欠压脱扣器)A 一级CDW1-2000 CDW1-3200技术参数A一级说明1- 复位按钮2- 额定电流标识3- 运行指示灯4- 40%~100%Ir1电流光柱指示灯5- 过载指示灯6- 接地保护电流设定编码开关7- 过载长延时电流设定编码开关8- 短路短延时保护电流设定编码开关9- 短路瞬时保护电流设定编码开关10- 接地故障指示灯11- 过载长延时保护故障指示灯12- 短路短延时保护故障指示灯13- 短路瞬时保护故障指示灯14- 接地保护时间设定拔动开关15- 过载长延时保护时间设定拔动开关16- 短路短延时保护时间设定拔动开关17- 复位键18- 试验脱扣键19-故障检查键智能型控制器外形及操作■ L 型(经济型，光柱显示)智能型控制器结构特征电子脱扣器A 一级■M型(普通型，LED数码显示)说明1- 故障脱扣复位按扭断路器脱扣后，需将此按扭按下，方可再次闭合断路器2- 电压表显示显示各相线电压，正常显示最大值3- 发光二极管指示指示各整定、试验及故障和类别4- 电流表显示显示各相运行电流及接地漏电电流，正常显示大相电流，同时还可以显示整定、试验及故障的电流或时间值5- 按键可整定、试验、检查各种状态类别6-“清灯”或“复位”键按此键后，控制器复位进入正常运行状态。
ＧＳＩ－３系列智能控制器 一、用途 ＧＳＩ－３系列智能控制器是智能框架式断路器配用的核心控制元件，该控制器可以显示设备或电网的工作电流、工作电压（带电压显示型），并根据负载电流的大小分别实现各种保护，使线路和电源设备免受过载、短路、接地等故障的危害。
按约定的保护方式断开控制回路，精度高、可靠性好，还有负载监控、故障报警、故障查询、在线试验、现场编程、密码设定等辅助功能。
二、符合标准 本产品符合ＧＢ／Ｔ １４０４８．１－２０００《低压开关设备和控制设备 总则》和ＧＢ１４０４８．２－２００１《低压开关设备和控制设备 低压断路器》，同时符合ＩＥＣ６０９４７－２《低压开关设备和控制设备 第二部分 低压断路器》的要求。
三、产品型号 ■产品型号说明 ■产品型号选择主要说明 型 号 各种过电流保护功能 背光功能 通讯功能 各种辅助功能 电压显示功能 欠压保护功能 Ｌ 有 无 无 有 可选择 可选择 Ｍ 有 有 无 有 可选择 可选择 Ｈ 有 有 有 有 可选择 可选择 ■规格等级 ＧＳＩ－３系列智能控制器的框架等级电流共有三种：框Ⅰ、框Ⅱ、框Ⅲ。
框Ⅰ的额定电流包括：６３０Ａ，８００Ａ，１０００Ａ，１２５０Ａ，１６００Ａ，２０００Ａ。
框Ⅱ的额定电流包括：２０００Ａ、２５００Ａ、３２００Ａ。
框Ⅲ的额定电流包括：４０００Ａ、５０００Ａ、６３００Ａ。
四、工作环境 △周围空气温度 上限值不超过＋４０℃，下限值不低于－５℃。
２４ｈ的平均值不超过＋３５℃ △大气条件 大气相对湿度在周围空气温度为＋４０℃时，不超过５０％；在较低的温度下可以有较高的相对湿度，例如：２０℃达９０％；对于温度变化偶尔产生的凝露应采取特殊措施。
△污染等级：３级。
△安装类别：Ⅲ。
△储存温度：－２５℃—＋８５℃。
五、主要功能 ■过电流保护功能 △过载长延时保护功能 △短路反时限保护功能 △短路定时限保护功能 △短路瞬时保护功能 △接地电流保护： 三极产品接地电流保护可关断，四极产品接地电流保护与零序电流保护可选择其一。

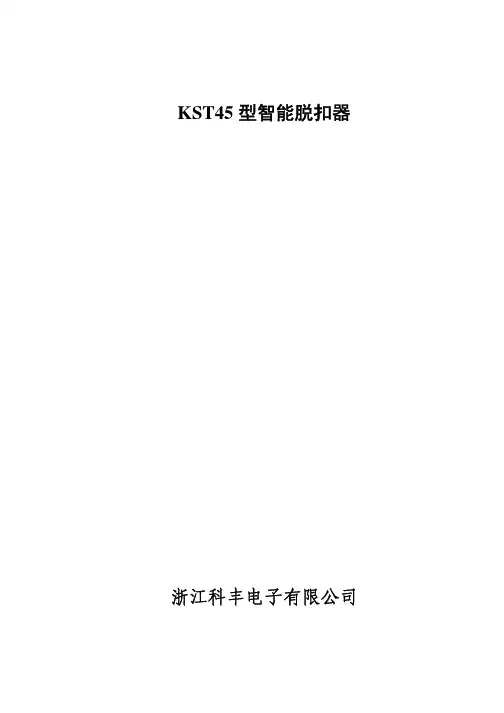

KST45型智能脱扣器使用说明书 浙江科丰电子有限公司目录一、产品适用范围 (1)二、产品型号、分类及规格 (1)三、正常工作条件和安装条件 (2)四、技术参数和主要功能 (2)五、产品主要结构及系统 (11)六、产品安装、使用和维护 (12)2.2 分类2.2.1按保护功能和辅助功能可分为：a）L型本产品的经济型，适用于一般工业应用场合，具有如下功能：1) 具有过载长延时反时限、短路瞬时保护等保护特性。
2) 整定功能：采用编码开关和拨码开关整定方式，用户可根据需要整定各保护参数，组成所需的保护特性。
3) 显示功能：MCU 运行监视；用负荷电流光柱显示断路器的工作电流；显示各种保护状态。
4) 自检功能：环境温度过热自诊断；微控制器内部的CPU、ROM、RAM 及 I2C 通信自检。
5) 故障记忆功能：记忆线路故障引起脱扣时的故障类别。
6) 热记忆功能：记忆过载电流引起线路或设备的发热程度。
7) 试验功能：可进行断路器的瞬时脱扣试验。
8) 可增选功能：短路短延时定时限保护、不对称接地（接零）故障保护、报警信号输出功能。
b）M型本产品的标准型，适用于大部分要求较高的工业应用场合，具有如下功能：1) 具有过载长延时反时限，短路短延时反时限（及定时限），短路瞬时保护，不对称接地（接零）、缺相、三相不平衡故障保护等四段保护特性。
2) 整定功能：采用数码显示和按键整定方式，用户可根据需要整定各保护参数，组成所需的四段保护特性。
1正常工作条件和安装条件KST45型智能脱扣器使用说明书3) 显示功能：显示断路器的工作电流；显示整定电流、整定时间；显示各种保护状态。
4) 自检功能：环境温度过热自诊断；微控制器内部的CPU、ROM、RAM及I2C通信自检。
5) 故障记忆功能：记忆线路故障引起脱扣时的故障电流、延时动作时间、故障类别。
6) 热记忆功能：记忆过载和短路引起线路或设备的发热程度。
7) 试验功能：模拟现场的故障状况进行断路器的脱扣或不脱扣试验。
—1—1用途及使用范围2 型号含义及分类2.1 型号及含义2.2 分类2.2.1按安装方式分 a ) 固定式 b ) 抽屉式2.2.2 按极数分：三极、四极2.2.3 按操作方式分 a ) 电动操作b ) 手动操作（检修、维护用）2.3 脱扣器种类智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
2.4 智能控制器功能RDW2-4000智能型万能式低压断路器 ( 以下简称断路器 ) , 适用于交流50Hz ，额定工作电压交流400V 、690V ，额定电流4000A 的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。
断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。
同时带有开放式通讯接口，可实现四遥功能，以满足控制中心和自动化系统的要求。
该断路器不带智能控制器及传感器可作隔离器用，断路器标示为 。
断路器符合断路器GB 14048.2《低压开关设备和控制设备 第2部分：断路器》和IEC 60947-2《低压开关设备和控制设备 第2部分 断路器》等标准。
a ) 智能控制器分：H 型（多功能型）、M 型（普通智能型）、L 型；b ) 具有过载长延时反时限、短延时反时限、定时限、瞬时脱扣功能。
可由用户自行设定组成所需要的保护特性；c )单相接地保护功能；d )显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；e )报警功能：过载报警；f )自检功能：过热自检、微机自诊断；g )试验功能：试验控制器的动作特性。
设计代号万能式断路器壳架等级电流断路器级数：3P 、4P 企业代号安装方式：“C 抽屉式”、“G ”固定式智能脱扣器类型：“M ”型、“H ”、“L ”型2 － 4000 /□ □□ RD W—2—3 正常工作条件和安装条件3.1 周围空气温度上限值不超过+40℃，下限值不低于-5℃，24h 平均值不超过+35℃；上限值超过+40℃或下限值低于-10℃或-25℃的工作条件,用户应与本厂协商。
3.2安装地点的海拔不超过2000m 。
3.3大气条件大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
超过规定用户应与本厂协商。
3.4防护等级：IP203.5使用类别：B 类3.6污染等级：3极3.7安装类别断路器主电路以及断路器欠电压脱扣器，电源变压器初级圈用于安装类别Ⅳ；辅助电路及控制电路安装类别为Ⅲ。
3.8安装条件断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5°,矿用断路器的倾斜度不超过15°。
4 技术数据与性能4.1 断路器的额定电流见表1。
壳架等级额定电流（Inm ） A额定电流（In ）A 2000、2500、2900、3200、3600、4000额定绝缘电压Ui V 额定工作电压Ue V 400额定极限短路分断能力Icu kA 100额定运行短路分断能力Ics kA 100额定短时耐受电流Icw ，1s kA85操作频率(次/h )操作次数机构操作带电操作表14.2断路器的最大耗损功率(环境温度+40°)RDW2-4000 最大耗损功率为：固定式:783W 、抽屉式:843W 。
注：功耗是在断路器通以壳架电流Inm 情况下测量的总的损耗。
4.3 智能控制器保护特性4.3.1 过电流脱扣器保护特性曲线见图1，接地故障保护特性曲线见图2。
4000 1000102500500 690858565≤0.85Ir3不动作 ＞1.15Ir3 动作(2-15)In +OFF (关断) ±15%额定电流范围Ir 动作特性线路电流误差—3—±15%0.1tr0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.00.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0±15%反时限I ≤10Ir 定时限I ＞10Ir(1.5-15)In +OFF (关断)定时限≤0.85Ir2: 不动作＞1.15Ir2:延时动作额定电流范围Ir 动作时间tr (s )线路电流误差时间误差表2 过载长延时保护特性技术参数±15%±102Ir16Ir1额定电流范围Ir动作时间tr (s )(0.4-1)In +OFF (关断)1.5Ir1≤1.05Ir1: 2h 内不动作线路电流误差＞1.3Ir1:＜1h 动作时间误差16 32 64 128 192 256 320 384 4809 18 36 72 108 144 180 216 2701 2 4 8 12 16 20 24 30表3 短路短延时保护特性技术参数表4 短路瞬时保护特性技术参数—4—图1 过电流脱扣器保护特性曲线4.3.2M 型智能控制器功能 a )电流表功能图2接地故障保护特性曲线tt显示各相运行电流及接地泄漏电流，正常显示最大相电流值,还可显示整定、试验及故障的电流值或时间值。
b)电压表功能：显示各相线电压，正常显示最大值。
c)远端监控和诊断功能1）控制器具有本机故障诊断功能当计算机发生故障时能发出出错"E"显示或报警，同时重新启动计算机，用户需要时，也可将断路器分断。
2）当局部环境温度达到80℃时，能发出报警并能在较小的电流时（用户需要时）分断断路器。
3）智能控制器具有过载、接地、短路、负载监控,预报警、脱扣指示（OCR）等信号通过触点或光耦输出,便于用户外接摇控用,触点容量DC28V、1A，AC125V、1A。
d）整定功能用户通过："设定"" +"" -"" 贮存"四个按钮即可对控制器各种参数进行整定，按"设定"至所要整定的状态（状态指示灯指示），然后按"+"或"-"键调整参数大小至所需值，再按一下"贮存"，"贮存"灯亮一次表示整定值已锁定，控制器的保护参数不得交叉设定。
控制器断电复位后，再按"设定"键，可循环检查设定的各种参数。
e)试验功能控制器配合断路器在现场调试、定期检查或检修时，均需用控制器的试验功能分断几次，以检查控制器与断路器配合情况。
在断路器合闸后，按下"Test"按钮，智能控制器会瞬时脱扣，使断路器断开。
注： 1、本功能只可在断路器现场调试或检修时使用，正常运行期间请勿使用。
2、控制器每次合闸前还必须按下控制器面板上的"Reset"按钮，方可再次闭合断路器投入运行。
f)负载监控功能设置两个整定值,ILc1整定范围(0.2-1)ln,ILc2整定范围(0.2-1)ln。
ILc1延时特性为反时限特性，其时间整定值为延时整定值的1/2；ILc2延时特性有两种：第一种为反时限特性，其时间整定值为长延时整定值1/4，第二种为定时限，其延时间为60s。
这二种延时功能,前者用于当电流接近过载整定值分断下级不重要负载，反者则用于当电流超过ILc1整定值,使延时分断下级不重要负载后,电流下降，使主电路和重要负荷电路保持供电，当电流下降到ILc2时,经一定延时后发出指令再次接通下级已切除过的电路,恢复整个系统的供电。
上述两种监控保护，用户可任选其一。
—5—g）MCR脱扣和模拟保护，根据用户要求可关断，做短延时分断试验时一般需要关断。
1)MCR接通分断保护主要用在线路故障状态合闸时（控制器通电瞬间），控制器具有低倍短路电流分断断路器功能。
出厂设定在10kA，误差¡À20%，其设定电流可根据用户要求定。
2）控制器设有特大短路电流分断功能，信号不经主机芯片处理，直接发脱扣信号的功能。
h）热记忆功能：控制器复位或断电后任具有故障记忆功能,保留最近发生的一次历史事件，以便于事后分析。
只有当再次出现新故障时,原始信息才被清除，并保存当前最新故障数据。
4.3.3H型智能脱扣器除了具有M型所有功能外,同时具有RS485标准通讯接口(标准配置为Modbus通讯协议)，可半双工或全双工通讯，通过通讯接口可组成主从结构的局域系统（以下简称系统），由1-2台计算机作为主站，若干智能断路器或其他可通讯元件作为从站,系统网络结构如下图所示。
针对断路器单元,系统可实现远距离"四遥"功能；多种电网参数和运行参数的监测，智能断路器当前运行状态监视，各种保护限值参数的调整和下载,智能断路器的合、分操作控制等。
系统适用于各种电站，发电厂，中小型变电所，工矿企业，楼宇等配电控制系统建设和改造。
例：Modbus通讯协议接口的连接关系图如下：上位机RS485/232转换接口Modbus总线RDW2智能型断路器 RDW2智能型断路器 RDW2智能型断路器 其他接口产品4.3.3.1系统的构成a）数据通讯网络系统的硬件结构智能断路器提供标准的RS485通讯接口,从断路器的10号及11号出线引出;系统连接的通讯介质：A类屏蔽双绞线。
b）网络主要特性双向串行数据传递方式,产品可提供多种通讯协议方式；Modbus、profibus-DP、DeviceNet，CAN等。
严格的主从方式，即主站是通讯的发起者和控制者，从站只能与主站通讯，而不能直接与其它从站通讯。
通讯比特率4.8/9.6/38.4/76.8/153.6kbps可调。
默认值为9.6kbps，通讯距离为1.2km。
c）监控软件组态软件可根据不同工程要求，实现所需的监控管理软件的组态应用，可实现运行监控操作及多种日常管理功能。
—6—4.3.3.2 系统功能a）遥控功能遥控是指通过主站计算机对系统中每一从站断路器进行储能、闭合、断开的操作控制。
操作者从系统界面上选取相应的对象,利用鼠标点击遥控按纽，系统即提供相应对象的当前运行状态。
操作者输入操作密码后，即可发出遥控"合"或"分"的指令。
系统将指令传递给相应断路器从站，从站在收到指令后，即按既定的时序进行分断、闭合、储能等操作,并向主站报告遥控的结果。
b）遥调遥调是指通过主站计算机对从站的保护定值进行设置，在主站计算机中存有所有从站的保护定值表，操作者从系统界面上选相应的对象，利用鼠标点击遥调按纽，系统即提供相应对象所有保护定值的当前设置，以及该对象的保护定值表，操作者输入密码后，即可从参数表中选择需要的参数,然后点击相应的按钮,主站便把参数下载给相应的从站,并报告遥调的结果,从站在收到指令后，即修改自己的保护定值。
