基于Broadcom teaming技术的以太网多端口链路聚合配置手册V1.1(正稿)

√
√ √
dst-mac x
both-mac src-ip
x
x
√
√
x
√
√
√
dst-ip x x √
both-ip x x √
√
x
x
x
√
√
√
x
x
x
√
√
x
x
x
√
√
√
√
√
1.3.4 监控端口聚合的具体情况
为了监控端口聚合的状态，可以在管理模式下使用下面的命令：
命令 show aggregator-group
both-ip
根据源和目的 IP 地址进行分担，即具有相同 IP 地址属性的报文将在一个物理 端口上通过。
使用下面的命令可以配置流量均衡方式：
命令 aggregator-group load-balance
目的 配置流量均衡方式。
注意：不支持流量均衡方式选择（或只支持其中一种）的交换机不提供该命令。提 供该命令的交换机也只能选择其支持的均衡策略。不同交换机对流量均衡的支持能 力见下表：
使用 LACP 协议，则端口的聚合必须在与端口相连的对端和本端口都协商通过之后， 端口才进行聚合。端口能够被聚合的首要条件是端口必须 LinkUp，并且该端口协商 出来的是全双工模式；在聚合过程中，所有物理成员端口的 Speed 必须保持一致， 即，如果已经有一个物理端口聚合成功，这时，第二个物理端口的 Speed 必须与已 经聚合成功的物理端口的 Speed 相同；同样所有物理端口与聚合端口的 VALN 属性 也必须保持一致。
1.2 端口聚合配置任务列表
配置用于聚合的逻辑通道 物理端口的聚合 选择端口聚合后的流量均衡方式 监控端口聚合的具体情况

无
说明
显示端口聚合信息。
命令模式
管理配置模式
示例
显示聚合端口 1 的信息。
Switch#show interface port-aggregator 1 Port-aggregator1 is down, line protocol is down
Hardware is PortAggregator, Address is 0000.0000.0000(0000.0000.0000) MTU 1500 bytes, BW 1000 kbit, DLY 2000 usec Encapsulation ARPA, loopback not set Members in this Aggregator: 5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec
说明: Members in this Aggregator，表示聚合到逻辑端口的物理端口。
统计值说明如下：
packets input 表示所有的报文输入，包括单播、组播、广播。
bytes 表示所有的报文的 byte 总量。
broadcasts 表示接收的广播报文。
-4-
链路聚合配置命令
multicasts 表示接收的组播报文。 input errors 表示接收的有错的报文。 input discards 表示接收的报文被丢弃，如 Interface 协议 Down 时接收到的报文。
不同型号的交换机对流量平衡策略的支持能力不尽相同，命令提示中将只显示交换机支 持的分担策略。如果不支持任何分担策略或只支持一种，将不会显示相关子命令。

链路聚合典型配置链路聚合是将多个物理以太网端口聚合在一起形成一个逻辑上的聚合组，使用链路聚合服务的上层实体把同一聚合组内的多条物理链路视为一条逻辑链路。

链路聚合可以实现出/入负荷在聚合组中各个成员端口之间分担，以增加带宽。

同时，同一聚合组的各个成员端口之间彼此动态备份，提高了连接可靠性。

组网图Link aggregationSwitch B链路聚合配置示例图应用要求设备Switch A用3个端口聚合接入设备Switch B，从而实现出/入负荷在各成员端口中分担。

Switch A的接入端口为GigabitEthernet1/0/1～GigabitEthernet1/0/3。

配置过程和解释说明：以下只列出对Switch A的配置，对Switch B也需要作相同的配置，才能实现链路聚合。

采用手工聚合方式# 创建手工聚合组1。

<SwitchA> system-view[SwitchA] link-aggregation group 1 mode manual（interfacebridge-aggregation group 1 mode manual）# 将以太网端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入聚合组1。

[SwitchA] interface GigabitEthernet 1/0/1[SwitchA-GigabitEthernet1/0/1] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/1] interface GigabitEthernet 1/0/2[SwitchA-GigabitEthernet1/0/2] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/2] interface GigabitEthernet 1/0/3[SwitchA-GigabitEthernet1/0/3] port link-aggregation group 1采用静态LACP聚合方式# 创建静态LACP聚合组1。

Windows环境Broadcom多网卡聚合简要配置说明V1.1V1.0 Broadcom Control Suite2 配置说明V1.1 使用Broadcom Control Suite3界面说明配置步骤，增加主备网卡冗余配置说明一、配置工具介质准备：配置前请针对所使用的IBM服务器型号，下载对应的Broadcom工具。

运行Broadcom Control Suite 3时还需要准备 .Net Framework 2.0，否则无法正常进行配置，.Net Framework 2.0请到微软下载。

Broadcom网卡工具下载连接一（请注意支持机器型号）：https:///systems/support/supportsite.wss/docdisplay?lndocid=MIGR-438 15&brandind=5000008Supported systems:- IBM eServer 325, 326, 326m- IBM eServer xSeries 100, 205, 206m, 226- IBM eServer xSeries 235, 236, 255, 260- IBM eServer xSeries 225 (Type 8647)- IBM eServer xSeries 305, 306m, 335, 336- IBM eServer xSeries 346, 365,366, 440- IBM eServer xSeries 445, 450, 455, 460- IBM eServer xSeries MXE 460- IBM BladeCenter JS20- IBM BladeCenter JS21- IBM BladeCenter HS20- IBM BladeCenter LS20- IBM System x3105- IBM System x3200- IBM System x3200 M2- IBM System x3250- IBM System x3250 M2- IBM System x3350- IBM System x3400- IBM System x3400- IBM System x3455- IBM System x3500- IBM System x3800- IBM System x3850- IBM System x3950- IBM System x3950 E- IBM IntelliStation A Pro- IBM IntelliStation E Pro- IBM IntelliStation M Pro- IBM IntelliStation Z ProBroadcom网卡工具下载连接二（请注意支持机器型号）：https:///systems/support/supportsite.wss/docdisplay?lndocid=MIGR-507 8665&brandind=5000020Systems supported:- IBM BladeCenter HC10 (7996)- IBM BladeCenter HS21 (8853, 1885)- IBM BladeCenter HS21 XM (7995, 1915)- IBM BladeCenter LS21 (7971)- IBM BladeCenter LS22 (7901)- IBM BladeCenter LS41 (7972)- IBM BladeCenter LS42 (7902)- IBM System x3455 (7940, 7941)- IBM System x3550 (1913, 7978)- IBM System x3650 (1914, 7979)- IBM System x3655 (7943, 7985)- IBM System x3755 (7163, 8877)建议下载ISO文件，并烧录成CD，用CD运行。

链路聚合配置(1)配置Device A# 创建VLAN 10和聚合接口1，并将该接口加入VLAN 10。

system-view[DeviceA] vlan 10[DeviceA-vlan10] quit[DeviceA] interface bridge-aggregation 1[DeviceA-Bridge-Aggregation1] port access vlan 10[DeviceA-Bridge-Aggregation1] quit# 分别将端口GE4/0/1至GE4/0/3加入到聚合组1和VLAN 10中。

[DeviceA] interface gigabitethernet 4/0/1[DeviceA-Gigabitethernet4/0/1] port link-aggregation group 1[DeviceA-Gigabitethernet4/0/1] port access vlan 10Warning:This port is a member of the link aggregation group. If configuration of the whole group is required to be modified, please configure it under the aggregation interface view. Otherwise, this operation may interrupt network traffic.Continue?[Y/N]: y[DeviceA-Gigabitethernet4/0/1] quit[DeviceA] interface gigabitethernet 4/0/2[DeviceA-Gigabitethernet4/0/2] port link-aggregation group 1[DeviceA-Gigabitethernet4/0/2] port access vlan 10Warning:This port is a member of the link aggregation group. If configuration of the whole group is required to be modified, please configure it under the aggregation interface view. Otherwise, this operation may interrupt networktraffic.Continue?[Y/N]: y[DeviceA-Gigabitethernet4/0/2] quit[DeviceA] interface gigabitethernet 4/0/3[DeviceA-Gigabitethernet4/0/3] port link-aggregation group 1[DeviceA-Gigabitethernet4/0/3] port access vlan 10Warning:This port is a member of the link aggregation group. If configuration of the whole group is required to be modified, please configure it under the aggregation interface view. Otherwise, this operation may interrupt network traffic.Continue?[Y/N]: y[DeviceA-Gigabitethernet4/0/3] quit# 配置全局聚合负载分担模式为源MAC地址与目的MAC地址相结合的方式。

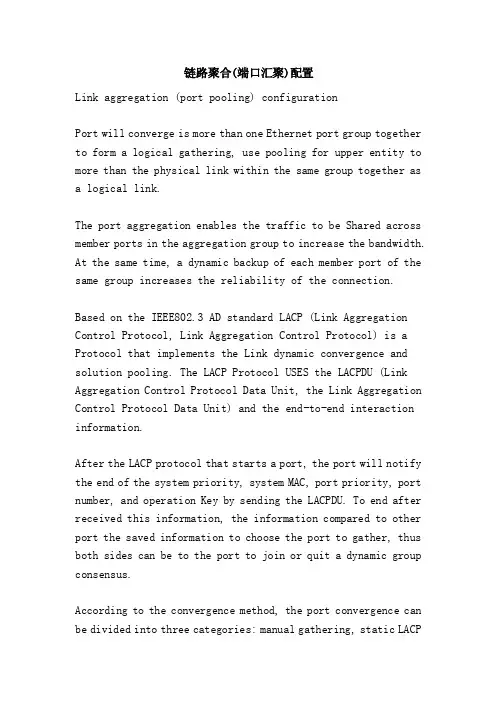

链路聚合(端口汇聚)配置Link aggregation (port pooling) configurationPort will converge is more than one Ethernet port group together to form a logical gathering, use pooling for upper entity to more than the physical link within the same group together as a logical link.The port aggregation enables the traffic to be Shared across member ports in the aggregation group to increase the bandwidth. At the same time, a dynamic backup of each member port of the same group increases the reliability of the connection.Based on the IEEE802.3 AD standard LACP (Link Aggregation Control Protocol, Link Aggregation Control Protocol) is a Protocol that implements the Link dynamic convergence and solution pooling. The LACP Protocol USES the LACPDU (Link Aggregation Control Protocol Data Unit, the Link Aggregation Control Protocol Data Unit) and the end-to-end interaction information.After the LACP protocol that starts a port, the port will notify the end of the system priority, system MAC, port priority, port number, and operation Key by sending the LACPDU. To end after received this information, the information compared to other port the saved information to choose the port to gather, thus both sides can be to the port to join or quit a dynamic group consensus.According to the convergence method, the port convergence can be divided into three categories: manual gathering, static LACPpooling, dynamic LACP pooling.Experimental environment: two H3C E126A, ethernet1/0/24, ethernet1/0/23 converge to a link.Manual together:Configuration of the first switch:[H3CA] link - aggregation group 10 mode manual[H3CA] interface Ethernet 1/0/24[h3ca-ethernet1/0/24] port link - aggregation group 10Can not specify a loopback - detection enable port as aggregation group member![h3ca-ethernet1/0/24] undo loopback - detection enable / / close the lookback-detection capability[h3ca-ethernet1/0/24] port link - aggregation group 10[H3CA Ethernet1/0/24][H3CA] interface ethernet1/0/23[h3ca-ethernet1/0/23] undo loopback - detection enable[h3ca-ethernet1/0/23] port link - aggregation group 10[H3CA Ethernet1/0/23]Configuration of the second switch:[H3CB] link - aggregation group 10 mode manual[H3CB] interface ethernet1/0/24[H3CB - Ethernet1/0/24] undo loopback - detection enable[H3CB - Ethernet1/0/24] port link - aggregation group 10[H3CB - ethernet1/0/24] interface ethernet1/0/23[H3CB - Ethernet1/0/23] undo loopback - detection enable[H3CB - Ethernet1/0/23] port link - aggregation group 10[H3CB Ethernet1/0/23]Display relevant information:[H3CB] display link - aggregation summary / / display summary informationAggregation Group Type -- Dynamic, S -- Static, M -- ManualLoadsharing Type: Shar -- Loadsharing, NonS -- non-loadsharingActor ID: 0x8000, 000f-e2a8-2defAL AL Partner ID Select Unselect Share MasterID Type Ports Ports Type Port-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --10 M none 2 0 Shar Ethernet1/0/23[H3CB][H3CB] display link - aggregation interface ethernet1/0/24 / display interface informationEthernet1/0/24:Selected AggID: 10Local:Port - Priority: 32768, Oper key: 1, Flag: 0x00远程:系统ID:0 x0,0000-0000-0000端口:0，端口优先级:0，操作键:0，标志:0x00[H3CB]显示ethernet1/0/23链路聚合接口Ethernet1/0/23:选择AggID:10的地方:端口优先:32768，主键:1，标记:0x00远程:系统ID:0 x0,0000-0000-0000端口:0，端口优先级:0，操作键:0，标志:0x00(H3CB)[H3CB]显示链路聚合详细/ /显示详细信息Loadsharing类型:Shar——负载共享、NonS——非负载共享标记:A——LACP_Activity,B——LACP_timeout,C——聚合，D——同步，E——收集，F——分布，拖欠，H，过期了聚合ID:10，聚合类型:手动，Loadsharing类型:Shar聚合描述:系统ID:000 0 x8000 f-e2a8-2def端口状态:S——选择，U——未选中的地方:端口状态优先级主标志- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -Ethernet1/0/23 S 32768 1 { }Ethernet1/0/24 S 32768 1 { }远程:演员合作伙伴优先级关键系统Flag- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -Ethernet1/0/23 0 0 0x0000,000000000000 { }以太网1 / 24 0 0 0 0x0000,000000000000 { }(H3CB)LACP静态配置及显示信息:[H3CA]链接聚合组10模式静态ethernet1/0/24(H3CA)接口(H3CA-Ethernet1/0/24)端口链路聚合组10不能指定环回检测启用端口作为聚合组成员!(H3CA-Ethernet1/0/24)撤销loopback-detection启用(H3CA-Ethernet1/0/24)端口链路聚合组10:1 - lacp是不允许的端口以太网的远程端ethernet1/0/23(H3CA-Ethernet1/0/24)接口(H3CA-Ethernet1/0/23)撤销loopback-detection启用(H3CA-Ethernet1/0/23)端口链路聚合组10(H3CA-Ethernet1/0/23):1 - lacp是不允许的端口ethernet1/0 / 23的远程端。

iSpirit 3524G/F交换机常用配置指南(软件版本：iSpirit3524g2v20.img iSpirit3524f2v00.img)（Version 1.0）2004年11月一．基于PORT（端口）的VLAN配置 (3)二．基于802.1Q的VLAN配置 (6)三．VLAN间通信配置 (9)四．STP（生成树协议配置） (19)四．TRUNK 端口聚合 (22)五．MIRROR （端口镜像）配置 (23)六．CONFIGURATION文件上传（备份）和下载配置 (25)七．IMAGE版本升级 (26)八．SNMP配置 (27)九．DHCP RELAY 配置 (30)十．802.1X认证 (31)十一.ACL访问控制列表配置 (34)十二.静态路由 (46)十四.IP配置 (49)附件：配置超级终端 (50)一．基于PORT（端口）的VLAN配置1. 网络需求有两个用户，用户1和用户2，两个用户由于所使用的网络功能和环境不同，需要分别处于不同的VLAN中。

用户1在VLAN2，连接3524G的端口2，用户2在VLAN3，连接端口3。

2. 配置步骤Switch# vlan 2 // 创建vlan 2Vlan 2 addedSwitch(vlan-2)#exitSwitch# vlan 3 // 创建vlan 3Vlan 3 addedSwitch(vlan-3)# vlan 2 // 在创建vlan 2 之后，就可在配置模式下 输入vlan 2 ，进入vlan 2的配置模式Switch(vlan-2)# untag 2 // 将端口2 加入vlan 2，如果还有其它端口要加入vlan 2，那么在 vlan 2 模式下，untag x （x为其它端口号）Switch(vlan-2)# vlan 3 //进入vlan 3 配置模式Switch(vlan-3)# untag 3 //将端口3 加入vlan 3，如果还有其它端口要加入vlan 3，那么在 vlan 3 模式下，untag x （x为其它端口号）Switch(vlan-3)# exit// 注意：本例子中，由于使用的软件版本是2v.00以上（含2v.00）,所以pvid 号随着vlan号的更改而自动更改的。

实验环境：两台H3C E126A，Ethernet1/0/24、Ethernet1/0/23汇聚为一条链路。
手工汇聚：
第一台交换机的配置：
[H3CA]link-aggregation group 10 mode manual
[H3CA]interface ethernet 1/0/24
[H3CA]interface ethernet1/0/24
[H3CA-Ethernet1/0/24]port link-aggregation group 10
Can not specify a loopback-detection enable port as aggregation group member !
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregation ID: 10, AggregationType: Manual, Loadsharing Type: Shar
[H3CA-Ethernet1/0/24]undo loopback-detection enable
[H3CA-Ethernet1/0/24]port link-aggregation group 10
%Apr 1 23:58:48:162 2000 H3CA LAGG/3/PartnerNoLacp:- 1 -LACP is not enabled on
启动某端口的LACP协议后，该端口将通过发送LACPDU向对端通告自己的系统优先级、系统MAC、端口优先级、端口号和操作Key。对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，从而双方可以对端口加入或退出某个动态汇聚组达成一致。

3以太网链路聚合配置3.1 以太网链路聚合简介介绍以太网链路聚合的定义和目的。

定义以太网链路聚合Eth-Trunk简称链路聚合，它通过将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。

同时，这些捆绑在一起的链路通过相互间的动态备份，可以有效地提高链路的可靠性。

目的随着网络规模不断扩大，用户对骨干链路的带宽和可靠性提出越来越高的要求。

在传统技术中，常用更换高速率的设备的方式来增加带宽，但这种方案需要付出高额的费用，而且不够灵活。

采用链路聚合技术可以在不进行硬件升级的条件下，通过将多个物理接口捆绑为一个逻辑接口，达到增加链路带宽的目的。

在实现增大带宽目的的同时，链路聚合采用备份链路的机制，可以有效的提高设备之间链路的可靠性。

链路聚合技术主要有以下三个优势：l增加带宽链路聚合接口的最大带宽可以达到各成员接口带宽之和。

l提高可靠性当某条活动链路出现故障时，流量可以切换到其他可用的成员链路上，从而提高链路聚合接口的可靠性。

l负载分担在一个链路聚合组内，可以实现在各成员活动链路上的负载分担。

3.2 原理描述介绍以太网链路聚合的实现原理。

3.2.1 基本概念如图3-1所示，DeviceA与DeviceB之间通过三条以太网物理链路相连，将这三条链路捆绑在一起，就成为了一条逻辑链路，这条逻辑链路的最大带宽等于原先三条以太网物理链路的带宽总和，从而达到了增加链路带宽的目的；同时，这三条以太网物理链路相互备份，有效地提高了链路的可靠性。

Eth-Trunk链路两端的速率必须保持一致，建议Eth-Trunk链路两端相连的物理接口的数量、jumbo和流控配置保持一致。

图3-1 Eth-Trunk示意图DeviceA DeviceB链路聚合接口可以作为普通的以太网接口来使用，实现各种路由协议以及其它业务。

与普通以太网接口的差别在于：转发的时候链路聚合组需要从成员接口中选择一个或多个接口来进行数据转发。

Broadcom网卡汇聚教程Broadcom网卡汇聚教程1.先安装NET FRAMEWORK3.52.下载博通汇聚软件/support/ ... emeii.php#mgmt_apps组功能用于将任何可用的网络设备组合在一起，以用作一个组。

组是一种创建虚拟局域网（用作单个设备的一组设备）的方法。

此方法的优点是能够实现负载平衡和故障转移。

组通过 Broadcom Advanced Server Program 软件来完成。

有关组软件技术和实施注意事项的综合描述，请参见 Broadcom NetXtreme 57XX 用户指南中的“Broadcom Gigabit Ethernet 组服务”一节。

注：•有关组协议的更多信息，请参见 Broadcom NetXtreme 57XX 用户指南中的组。

•在配置组时，如果您未启用LiveLink™，则建议您在交换机禁用生成树协议(STP)。

这在故障转移时将由于确定生成树环的停机时间降到了最少。

LiveLink 可以减轻此类问题的严重程度。

•仅在服务器安装了一个或多个 Broadcom Ethernet 控制器时 BASP 才可用。

•只有在组中所有成员均支持并且已配置 LSO 和 Checksum Offload 属性的情况下，系统才会自动启用 Large Send Offload (LSO) 和 Checksum Offload 属性。

•您必须具有管理员权限才能创建或修改组。

•组环境（组中成员的连接速度各不相同）中的负载平衡算爱生活爱顺网优先计算通过 Gigabit Ethernet 链路连接的成员，然后才会计算使用低速链路（100 Mbps 或10 Mbps）连接的成员，直至达到阈值。

这是很正常的行为。

您可以创建 4 种类型的负载平衡组：智能负载平衡™ 和故障转移：在这种类型的组中，如果所有负载平衡成员均出现故障，备用成员将处理通信量（故障转移事件）。

必须是在所有负载平衡成员均出现故障之后，备用成员才会接管通信量。

目录1 链路聚合配置命令................................................................................................................................ 1-11.1 链路聚合配置命令............................................................................................................................. 1-11.1.1 description .............................................................................................................................. 1-11.1.2 display lacp system-id ............................................................................................................ 1-21.1.3 display link-aggregation member-port.................................................................................... 1-21.1.4 display link-aggregation summary.......................................................................................... 1-41.1.5 display link-aggregation verbose............................................................................................ 1-51.1.6 enable snmp trap updown...................................................................................................... 1-71.1.7 interface bridge-aggregation .................................................................................................. 1-81.1.8 lacp port-priority...................................................................................................................... 1-81.1.9 lacp system-priority................................................................................................................. 1-91.1.10 link-aggregation mode........................................................................................................ 1-101.1.11 port link-aggregation group ................................................................................................ 1-101.1.12 reset lacp statistics............................................................................................................. 1-111.1.13 shutdown ............................................................................................................................ 1-111 链路聚合配置命令●本手册中提到的三层以太网接口是指已经被配置为路由模式的以太网端口，有关以太网端口模式切换的操作，请参见接入分册的“以太网端口”部分。

system data-tunnel layer2
wireless ap-tunnel-port 11
wireless local-tunnel-ip 11.195.12.8
wireless data-sync enable
hotstandby access-port 4
hotstandby track-port 4
链路聚合
1.1.1模块的配置命令
hotstandby mode port-down|link-aggregation|stack初始化
通过hotstandby mode port-down|link-aggregation|stack命令使能跨板聚合功能，具体操作过程如下：
第一步：关闭所有Fabric端口和24号端口；
Switch bind access-port命令只对备板有效，对主板设备在设置链路聚合时，结合Switch link-aggregation2local-port1remote-port1命令有效，其执行过程如下：
第一步：检测板子的主备状态，如果是主板，进行第二步，否则，进入第三步；
第二步：1.结合Switch bind access-port和Switch link-aggregation，使能映射端口；2.通过Switch link-aggregation重配对应的聚合组，返回；
bcm set port disable 0 0
bcm set port disable 0 25
bcm set port disable 0 26
bcm set vlan tagport 0 3014 17
bcm set vlan tagport 0 3014 18
bcm set vlan tagport 0 3014 19

端口汇聚目录目录第1章端口汇聚配置..............................................................................................................1-11.1 端口汇聚简介.....................................................................................................................1-11.1.1 端口汇聚概述...........................................................................................................1-11.1.2 LACP协议简介........................................................................................................1-11.1.3 操作Key..................................................................................................................1-21.1.4 手工汇聚..................................................................................................................1-21.1.5 静态LACP汇聚.......................................................................................................1-31.1.6 动态LACP汇聚.......................................................................................................1-41.1.7 端口汇聚组的类型....................................................................................................1-51.2 配置端口汇聚.....................................................................................................................1-61.2.1 配置手工汇聚组.......................................................................................................1-61.2.2 配置静态LACP汇聚组............................................................................................1-71.2.3 配置动态LACP汇聚组............................................................................................1-81.3 端口汇聚配置显示与维护...................................................................................................1-91.4 以太网端口汇聚配置举例...................................................................................................1-9第1章端口汇聚配置1.1 端口汇聚简介1.1.1 端口汇聚概述端口汇聚是将多个端口汇聚在一起形成一个汇聚组，以实现出/入负荷在汇聚组中各个成员端口中的分担，同时也提供了更高的连接可靠性。

服务器网卡Teaming配置手册1.什么是Teaming？简单来讲，Teaming 就是把同一台服务器上的多个物理网卡（注1）通过软件绑定成一个虚拟的网卡，也就是说，对于外部网络而言，这台服务器只有一个可见的网卡。

对于任何应用程序，以及本服务器所在的网络，这台服务器只有一个网络链接或者说只有一个可以访问的IP地址（注2）。

之所以要利用Teaming 技术，除了利用多网卡同时工作来提高网络速度以外，还有可以通过Teaming 实现不同网卡之间的负载均衡（Load balancing）和网卡冗余（Fault tolerance）2.Teaming 种类（注3）2.1.Broadcom Teaming包含有一下三种实现方式：⏹Smart Load Balancing,⏹Link Aggregation(802.3ad),⏹Generic Link Aggregation(Trunking)2.1.1.Smart Load Balancing (SLB)SLB 可以实现负载均衡，以及网卡冗余，而且与交换机的型号无关（适用于大多数品牌的交换机），具体的说，就是所有在服务器上的物理网卡都有单独的MAC（注4）地址，通过SLB程序来控制进入和发出的数据包，一旦控制程序检测到有一个物理网卡损坏，会自动把流量分散到其他的正在工作的网卡，这样就保证了网络工作的连续性，对于外部，通过网络访问服务器的程序是透明的。

另外，此种模式下不同的物理网卡可以连接不同的交换机，从而实现交换机的冗余。

以下是此种模式下不同操作系统对于负载均衡的支持以下是此种模式下不同操作系统对于网卡冗余的支持2.1.2.Link Aggregation(802.3ad)此种模式是通过Link Aggregation Control Protocol(LACP) 协议来控制的，分为动态和静态两种配置方式（在交换机上设置），这种模式中虚拟的网络链接只用一个Mac 地址（Teaming 中的第一个物理网卡的Mac地址）接收数据包。

文档信息：基于Broadcom Teaming的以太网多端口链路聚合实践手册目录1.背景描述 (3)2.功能描述 (3)3.配置环境 (3)4.配置前的准备 (4)5.配置流程 (4)6.配置步骤 (4)6.1.确认操作系统信息 (4)6.2.准备软件安装包 (5)6.3.安装Broadcom网卡管理套件BASP (5)6.4.配置Broadcom多网卡链路聚合 (7)6.5.配置交换机端的链路聚合 (14)6.6.验证配置成功 (14)附录1：实验室测试结果及分析 (17)测试设备 (17)测试环境接线图 (17)测试步骤及结果 (18)测试1：磁盘速度测试 (18)测试2：FTP测试 (18)测试3：CIFS测试 (18)测试分析 (18)测试结论 (19)附录2：各品牌交换机LACP配置指导 (19)1. 背景描述目前，公司项目中使用的绝大多数服务器上都是配置的四个以太网端口，其中以太网卡芯片主要来自Broadcom 公司。

在实际的工程项目中，我们往往需要架设FTP 服务器或者CIFS 网关服务器（存储访问服务器），那么研究如何利用多个网口实现链路聚合，以获取较高的I/O 传输带宽，就具有较强的实用意义。

针对此需求，系统整合实验室整合了基于Broadcom teaming 技术的以太网多端口链路聚合的技术解决方案。

2. 功能描述Broadcom Teaming 技术是把同一台服务器上的多个物理网口通过软件绑定成一个虚拟的网卡，也就是说，对于外部网络而言，这台服务器只有一个可见的网卡。

对于任何应用程序，以及本服务器所在的网络，这台服务器只有一个网络链接或者说只有一个可以访问的IP 地址。

利用Teaming 技术，除了多网口同时工作来提高网络速度以外，还有可以通过Teaming 实现不同网口之间的负载均衡（Load balancing ）和网口冗余（Fault tolerance ）。

3. 配置环境测测测测测H3C S5100测测测测测测测测测测测DELL R710测测测Windows Server 2008R2X644. 配置前的准备a) 安装操作系统：⏹DELL R710服务器，4个千兆Broadcom网口，安装Windows Server 2008 R2 X64操作系统；⏹测试工作站1台，1个千兆板载网口，安装win7 X64或WinXP操作系统。

端口聚合（Port Trunking）可将2至8个10/100Base-TX端口聚合成一条干路，在全双工工作模式下达到的带宽。

端口聚合技术能充分利用现有设备实现高速数据传递，也可以通过千兆端口聚合技术实现千兆位链路的聚合，最多可以聚合4Gbps的链路带宽。

Broadcom Gigabit Ethernet Adapter Teaming任何可用的千兆BRODCOM网卡都可以配置为TEAM的一部分.TEAMING是一种将多块千兆BRODCOM网卡绑定作为一个虚拟网卡.好处就是负载均衡.通过选择每一个可用的千兆BRODCOM网卡并添加它们到负载均衡成员栏来创建TEAM.对于用户和应用程序,只看到一个虚的网卡.负载均衡组中的成员共享绑定的数据流.在一个基本的成员区域中,任一个千兆BRODCOM网卡都可以被指定为主成员负责数据流的控制,而指定为备用成员的网卡只有在所有的主成员网卡都失败时,才开始接管数据流.一旦任一个主成员网卡恢复,数据马上由该主成员控制.创建teaming包含下列几个步骤:* 打开BASP属性窗口* 创建teams* 添加网卡到teams* 分配一个IP地址给teamss* 重启机器BASP是适用于windows2003,windows2000,windowsNT,Redhat Liunx,NetWare的一个broadcom的中介型驱动程序,需要先安装对应的broadcom网卡驱动程序.目前它提供了负载均衡;错误冗余;VLAN高级功能,都通过创建teaming来实现.注意: 一个team可以包含1到8个网卡,每个网卡都可以指定为主成员或备用成员.BASP的负载均衡;错误冗余功能支持与第三方厂商网卡在同一个team中协同工作.BASP FOR Windows 2000 & 20003 & NT提供以下选项:- 支持下列网卡作为故障应急(failover)Alteon AceNic,3COM 10/100 Server adapters;intel 10/1000 serveradapters;intel 1000baseSX server adapter;intel 82559 板载网卡- 智能负载均衡,交换机不需设置.- 普通链路聚合(GEC/FEC,Open Trunk),需要在交换机上启用trunking- 链路聚合(静态配置),需要交换机支持- 通过,每个网卡最多支持64个VLANS,只支持braodcom或Alteon网卡BASP FOR RH Linux 提供以下几种team的模式:- 智能负载均衡- 普通链路聚合(GEC/FEC,Open Trunk),需要在交换机上启用trunking- 链路聚合(静态配置),需要交换机支持- VLAN Pachket taggingSmart Load Balancing (SLB)™Broadcom 的负载均衡使用IP流。
