常见冲压件质量缺陷分析冲压件是一种常见的金属加工工艺，广泛应用于汽车、电子、家电等行业。
然而，由于制造过程中的各种因素，冲压件存在各种质量缺陷。
本文将从常见冲压件质量缺陷的分类、原因和解决方法等方面进行分析。
1.尺寸偏差：冲压件的尺寸是其最基本的质量指标，常见的尺寸偏差包括平直度、圆度、平行度、垂直度等。
如果冲压件的尺寸偏差超出了允许范围，会影响其装配和使用。
2.表面缺陷：冲压过程中，由于模具和原材料的摩擦、挤压等作用，容易出现表面缺陷，如划痕、折皱、碰伤等。
这些表面缺陷不仅影响冲压件的外观，还可能导致功能失效。
3.断裂：冲压件的断裂是一种严重的质量缺陷，可能导致冲压件无法使用。
断裂的原因包括材料强度不足、工艺参数设置不合理等。
4.弯曲变形：冲压过程中的应力和变形可能导致模具及冲压件的弯曲变形。
如果弯曲变形超过允许范围，可能会导致装配困难或功能失效。
5.错位和偏斜：冲压件的错位和偏斜通常是由于模具安装不牢固、冲床刚性不足等原因导致，影响了冲压件的准确性和一致性。
二、常见冲压件质量缺陷原因分析1.材料问题：冲压件的材料质量直接影响其质量缺陷，如材料强度不足、含杂质或夹杂物等。
2.模具问题：模具的质量直接影响冲压件的精度和表面质量。
模具的磨损、厚度不均、开裂等问题都可能导致冲压件的质量缺陷。
3.工艺问题：冲压件的质量缺陷往往与冲压工艺参数的设置不合理有关。
例如，冲压速度过快、冲压压力不均匀等都可能导致质量缺陷。
4.设备问题：冲压件质量缺陷还可能与冲压设备的性能和状态有关，如冲床刚性不足、冲压力不稳定等。
三、常见冲压件质量缺陷解决方法1.加强材料的检验和筛选，确保材料质量符合要求。
材料缺陷的种类和级别一般应符合国家相关标准。
2.合理设计和制造模具，确保模具的精度和耐磨性。
及时维护和修复模具，延长其使用寿命。
3.优化冲压工艺参数，确保冲压过程中的力、速度、温度等参数合理。
使用先进的数控冲压设备，提高冲压精度和一致性。
冲压件缺陷及消除方法冲压件是一种常见的零部件加工方式，用于制作各种金属零部件和产品。
在冲压过程中，由于材料的性质、模具设计、设备运行等多种因素的影响，可能出现各种缺陷。
以下是常见的冲压件缺陷及其消除方法：1.塑性变形缺陷：塑性变形缺陷主要包括裂纹、皱折、起皮等问题。
缺陷产生的原因可能是材料的强度不足、模具设计不合理、设备问题等。
解决方法包括调整冲压工艺参数，优化模具设计，选择合适的材料等。
2.尺寸偏差缺陷：尺寸偏差缺陷指的是冲压件的尺寸与设计要求不符，包括尺寸过大、过小、不平整等问题。
尺寸偏差缺陷的原因可能是模具磨损、设备不稳定、材料变形等。
解决方法包括定期检查和更换模具、调整冲压工艺参数，加强设备维护等。
3.表面质量缺陷：表面质量缺陷指的是冲压件表面出现划痕、氧化、凹凸不平等问题。
表面质量缺陷的原因可能是模具表面粗糙、模具损坏、冷却液不足等。
解决方法包括修复模具表面、更换损坏的模具部件、增加冷却液供给等。
4.偏色缺陷：偏色缺陷指的是冲压件表面出现色彩不均匀、色泽不符等问题。
偏色缺陷的原因可能是材料的成分不均匀、模具表面污染、涂装工艺不当等。
解决方法包括调整材料成分、优化模具表面处理，加强涂装过程的控制等。
5.强度不足缺陷：强度不足缺陷指的是冲压件在使用过程中出现断裂、变形、失效等问题。
强度不足缺陷的原因可能是材料选择不当、工艺参数不合理等。
解决方法包括选择合适的材料、优化工艺参数，加强质量控制等。
综上所述，冲压件缺陷的消除方法包括优化材料选择、调整冲压工艺参数、优化模具设计、加强设备维护和质量控制等。
在实际生产中，还需要对冲压工艺进行不断地调整和改进，以提高冲压件的质量和市场竞争力。

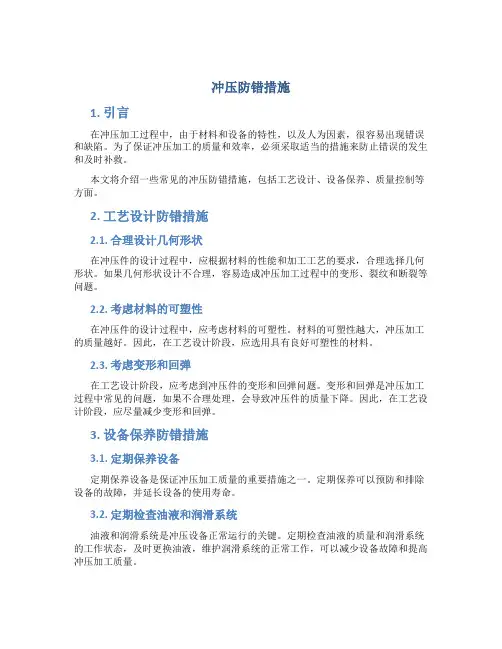

冲压防错措施1. 引言在冲压加工过程中，由于材料和设备的特性，以及人为因素，很容易出现错误和缺陷。
为了保证冲压加工的质量和效率，必须采取适当的措施来防止错误的发生和及时补救。
本文将介绍一些常见的冲压防错措施，包括工艺设计、设备保养、质量控制等方面。
2. 工艺设计防错措施2.1. 合理设计几何形状在冲压件的设计过程中，应根据材料的性能和加工工艺的要求，合理选择几何形状。
如果几何形状设计不合理，容易造成冲压加工过程中的变形、裂纹和断裂等问题。
2.2. 考虑材料的可塑性在冲压件的设计过程中，应考虑材料的可塑性。
材料的可塑性越大，冲压加工的质量越好。
因此，在工艺设计阶段，应选用具有良好可塑性的材料。
2.3. 考虑变形和回弹在工艺设计阶段，应考虑到冲压件的变形和回弹问题。
变形和回弹是冲压加工过程中常见的问题，如果不合理处理，会导致冲压件的质量下降。
因此，在工艺设计阶段，应尽量减少变形和回弹。
3. 设备保养防错措施3.1. 定期保养设备定期保养设备是保证冲压加工质量的重要措施之一。
定期保养可以预防和排除设备的故障，并延长设备的使用寿命。
3.2. 定期检查油液和润滑系统油液和润滑系统是冲压设备正常运行的关键。
定期检查油液的质量和润滑系统的工作状态，及时更换油液，维护润滑系统的正常工作，可以减少设备故障和提高冲压加工质量。
3.3. 定期校准和检查设备参数设备的参数对于冲压加工过程的稳定性和准确性起着重要作用。
定期校准和检查设备参数，确保其准确性和稳定性，可以有效预防设备故障和错误。
4. 质量控制防错措施4.1. 建立质量控制计划建立质量控制计划是保证冲压加工质量的基础。
质量控制计划应包括工艺参数、检测标准、检测方法等内容，确保冲压件的质量符合要求。
4.2. 定期检测和记录质量数据定期检测和记录质量数据是评估冲压加工质量的重要手段。
通过对冲压件的质量数据进行分析，可以及时发现问题，并采取相应措施进行改进。
4.3. 建立纠正和预防措施在冲压加工过程中，难免会出现错误和缺陷。
冷冲压件的缺陷及其预防措施冷冲压件是一种常用的金属加工方式，在汽车、家电等行业都有广泛的应用。
然而，冷冲压件也存在一些缺陷，需要采取预防措施来提高质量和效率。
1.成品尺寸不稳定：冷冲压件的成形过程中受到多种因素的影响，如材料的弹性变形、模具的磨损等，容易导致成品尺寸不稳定。
预防措施包括精确控制冲压力度和速度、使用耐磨模具、加工的前后端取件进行配套等。
2.表面质量不理想：冷冲压件的表面容易出现划痕、凹陷、氧化等问题，影响外观和耐腐蚀性能。
预防措施包括选择适合的模具材料、增加润滑剂的使用量、精确控制冲床的润滑系统等。
3.冲裁裂纹：冷冲压件的冲裁过程中容易发生裂纹，尤其是在材料脆性较大的情况下。
预防措施包括选择合适的材料、优化模具结构、控制冲裁力度和速度等。
4.压力不均匀：冷冲压件的成形过程中，材料容易受到不均匀的压力分布，导致成品形状不准确。
预防措施包括优化模具结构、增加导向装置、精确控制冲压力度和速度等。
5.质量控制不稳定：冷冲压件的质量受到多种因素的影响，如材料的差异、模具的磨损等，导致质量控制不稳定。
预防措施包括使用质量稳定的材料、定期检查和修正模具、加强质量管理与控制等。
总结起来，要预防冷冲压件的缺陷，需要从多个方面入手。
首先，选择合适的材料，包括材料的强度、塑性、韧性等性能。
其次，优化模具结构，提高模具的精度和耐磨性，确保成品尺寸和表面质量的稳定性。
另外，精确控制冲压力度和速度，避免过度冲压导致的问题。
并且，要强化质量管理与控制，定期检查和修正模具，加强与供应商的沟通，确保材料的质量稳定性。
通过综合采取上述措施，可以有效预防冷冲压件的缺陷，提高产品质量和生产效率。
冲压件缺陷及消除方法
冲压件的缺陷主要包括以下几个方面：
1.断裂或开裂：这种缺陷主要是由应力集中、钢材强度不够、误操作等原因引起的，解决方法主要是优化冲裁工艺、选用高强度钢材、严格控制操作质量等。
2.堆样：这种缺陷主要是由冲裁刀具不正确、材料变形过度、切口不光滑等原因引起的，解决方法主要是更换合适的刀具、减少材料变形、加强打磨等。
3.侧扭、歪斜、波形：这些缺陷主要是由冲裁机床、冲裁刀具、冲裁材料、冲裁操作等多方面原因引起的，解决方法主要是维修机床、更换刀具、选用适合材料、优化操作等。
4.喷粉、氧化、起皱：这些缺陷主要是由模具表面状态不良、模具维护不当、压力、温度等因素引起的，解决方法主要是清洗模具表面、加强维护、调整压力和温度等。
5.毛刺、裂纹：这些缺陷主要是由模具断裂、擦伤等原因引起的，解决方法主要是修补模具、更换模具等。
综上所述，消除冲压件缺陷需要从多个方面出发，包括冲裁工艺的优化、选材、刀具维护和更换、模具维护和更换、加强操作质量等。
冲压件常见的几种缺陷一般来讲，冲压件的缺陷主要有毛刺、弹复、弯裂、偏移、破裂、起皱、组织疏松、表面划痕、拉伤、碰伤、压伤等。
缺陷种类原因分析防止措施剪切断面带间隙小于合理间隙，凸、凹模有裂口，和较大刃口处的裂纹不重合修磨凸凹模间隙毛刺的双层断面断面斜度大、形成拉断的毛刺、间隙过大、裂纹不重合更换新的工作零件圆角处的蹋角增大冲孔件孔边毛毛刺大，落料件圆凹模刃口磨钝修磨凹模刃口角带蹋角增大落料件上产生的毛刺、冲孔件凸模刃口磨钝修磨凸模刃口刺产生大蹋角落料、冲孔件上产生毛刺、蹋冲裁凸、凹模刃口磨钝修磨凸凹模刃口角大金属板材在塑性弯曲时总是伴1、在工件设计上改随着弹性变形，因此，当工件弯曲进某些结构促使以后就会产生弹复弹复角减小弹复2、从模具设计上考虑减少弹复3、采用拉弯工艺4、采用其它工艺方面的措施1、毛坯的质量1、选用表面质量好的毛坯2、弯曲件设计上不合理2、设计时，使工件的弯曲半径大于其最小弯曲半径弯裂3、弯曲时没考虑好弯曲线与材料3、弯曲时，弯曲线的纤维方向与材料的纤维方向垂直4、弯曲时，没考虑好毛刺放置的4、弯曲时，应把有方向毛刺的一边放在弯曲内侧缺陷种类原因分析防止措施表面划痕、疏松7、模具硬度差，有金属粘7、提高模具硬度或更换模具材附现象料8、模具间隙过小和不均8、加大或调匀模具间隙9、拉深方向选择不当，板9、改变拉深的方向料在凸模上有相对移动模具工作平面或圆角半径上须研磨抛光模具的工作平面和毛刺，毛坯表面或润滑油中圆角，清洁毛坯，使用干净的拉毛有杂质，拉伤零件表面，一润滑剂般称“拉丝”在生产过程中，各个工序避免零件间产生碰撞碰伤完成后，零件之间发生碰撞压伤装具设计不合理，零件摆合理地设计装具，同时做到放时发生挤压轻拿轻放穹弯不平凸、凹模磨损，间隙大采用弹性卸料板可使板料压紧后再冲裁，避免了板料弯曲。

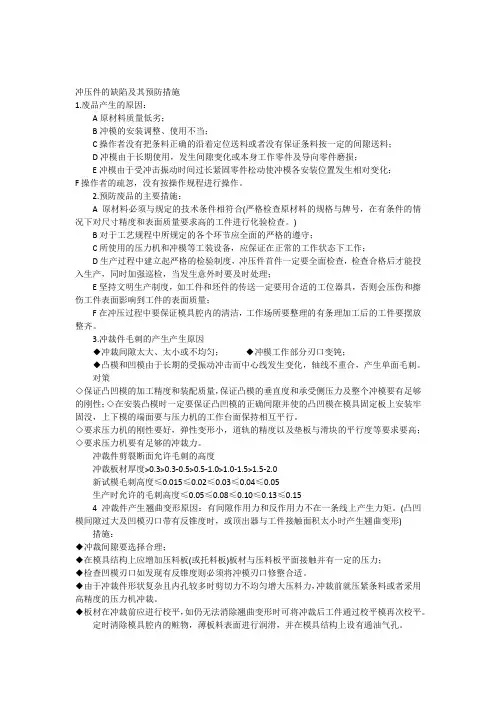

冲压件的缺陷及其预防措施1.废品产生的原因：A原材料质量低劣；B冲模的安装调整、使用不当；C操作者没有把条料正确的沿着定位送料或者没有保证条料按一定的间隙送料；D冲模由于长期使用，发生间隙变化或本身工作零件及导向零件磨损；E冲模由于受冲击振动时间过长紧固零件松动使冲模各安装位置发生相对变化；F操作者的疏忽，没有按操作规程进行操作。
2.预防废品的主要措施：A原材料必须与规定的技术条件相符合(严格检查原材料的规格与牌号，在有条件的情况下对尺寸精度和表面质量要求高的工件进行化验检查。
)B对于工艺规程中所规定的各个环节应全面的严格的遵守；C所使用的压力机和冲模等工装设备，应保证在正常的工作状态下工作；D生产过程中建立起严格的检验制度，冲压件首件一定要全面检查，检查合格后才能投入生产，同时加强巡检，当发生意外时要及时处理；E坚持文明生产制度，如工件和坯件的传送一定要用合适的工位器具，否则会压伤和擦伤工件表面影响到工件的表面质量；F在冲压过程中要保证模具腔内的清洁，工作场所要整理的有条理加工后的工件要摆放整齐。
3.冲裁件毛刺的产生产生原因◆冲裁间隙太大、太小或不均匀；◆冲模工作部分刃口变钝；◆凸模和凹模由于长期的受振动冲击而中心线发生变化，轴线不重合，产生单面毛刺。
对策◇保证凸凹模的加工精度和装配质量，保证凸模的垂直度和承受侧压力及整个冲模要有足够的刚性；◇在安装凸模时一定要保证凸凹模的正确间隙并使的凸凹模在模具固定板上安装牢固没，上下模的端面要与压力机的工作台面保持相互平行。
◇要求压力机的刚性要好，弹性变形小，道轨的精度以及垫板与滑块的平行度等要求要高；◇要求压力机要有足够的冲裁力。
冲裁件剪裂断面允许毛刺的高度冲裁板材厚度>0.3>0.3-0.5>0.5-1.0>1.0-1.5>1.5-2.0新试模毛刺高度≤0.015≤0.02≤0.03≤0.04≤0.05生产时允许的毛刺高度≤0.05≤0.08≤0.10≤0.13≤0.154冲裁件产生翘曲变形原因：有间隙作用力和反作用力不在一条线上产生力矩。
钣金冲压件的缺陷及其预防措施钣金冲压件是一种常用的金属加工工艺，广泛应用于汽车、航空航天、电子、建筑等领域。
然而，由于材料性能、工艺设备、操作技能等方面的限制，钣金冲压件在生产过程中可能出现一些缺陷。
本文将从钣金冲压件的常见缺陷出发，分析其产生原因，并提出相应的预防措施。
1.翘曲缺陷翘曲是指冲压件出口或凸起，不符合尺寸要求的情况。
它通常由以下原因导致：(1)材料硬度不一致：材料硬度不均匀导致局部形变差异，引起翘曲。
(2)模具不合理：模具设计不合理、过大或使用寿命过长导致翘曲。
预防措施：(1)使用硬度均匀的材料，并确保有一定的韧性。
(2)优化模具设计，合理选择模具材料，并定期进行磨损检查和维护。
2.咬缺陷咬是指冲压件边缘出现重叠或折叠的情况，通常由以下原因导致：(1)材料过厚：过厚的材料在冲压过程中难以完全变形，导致重叠或折叠。
(2)模具间隙过小：模具间隙不合理或使用寿命过长导致咬缺陷。
预防措施：(1)选择合适厚度的材料。
(2)合理设置模具间隙，确保冲压过程中材料能够完全变形。
3.裂纹缺陷裂纹是指冲压件表面或内部出现裂纹的情况，通常由以下原因导致：(1)材料硬度过高：材料的硬度超过其抗拉强度极限，导致裂纹。
(2)模具设计不合理：模具设计缺乏合理的孔隙排气系统，导致冲压过程中产生过大的内应力，引发裂纹。
预防措施：(1)选择硬度适中的材料。
(2)合理设计模具，考虑孔隙排气系统，并控制冲压过程中的应力分布。
4.崩边缺陷崩边是指冲压件边缘出现断裂或破损的情况，通常由以下原因导致：(1)材料强度不足：材料的抗拉强度不够，在冲压过程中容易发生崩边。
(2)模具不适合：模具设计不合理或过于磨损导致崩边。
预防措施：(1)选择足够强度的材料，确保其能够承受冲压过程中的载荷。
(2)定期检查和维护模具，确保其质量和几何形状。
综上所述，钣金冲压件的缺陷主要包括翘曲、咬、裂纹和崩边等。
这些缺陷的产生原因各不相同，可以通过选材、模具设计和检修等措施来预防。
生产一部品质意识培训冲压产品常见的缺陷及对策1.冲压产品不穩定：定位结构及其使用寿命.因此在确认产品时,需要确认其定位部分. 即將产品放入夹具/模具內,产品不可以晃来晃去（SPR-073）(6110020138).否则已制品的尺寸或外观（毛刺）（611000049）就有不良发生.2: 压伤* 划伤* 变形压伤分: 跳屑压送料机压模具压，杂质压，产品之间压伤压伤的改善对策：a. 定时清理模具內的跳屑与废料，或采用固定的风枪吹。
b. 将下模的落料口疏通，以便废料及时排除.3.毛边（批锋）是由于冲模刀口切割不利所致。
改善：更换冲头或刨光刀口。
4. 划伤的改善对策：1.模具表面刨光，避免产品与产品之间的碰撞.2.对周转包材进行评估，来防止包材对产品的划伤3.各周转过程均做到轻拿轻放。
5.模印（或模痕）：是模具不良造成，或产品结构所致，须能通过修模或改产品结构来改善。
6.裂纹（或透光，开裂）：可能为材质的拉伸性能不佳或模具压的过深所致。
7.变形不良产生的主要原因为：模具成形不良或者运输不良所致。
故在生产过中发现变形，要及时修模。
经运输后造成的变形不良，则要改善包材与运输过程。
作业手法也要注意。
.8平面度不良（平整度不良）1.原材料来料不良，材料沒有经过整平机或整平机未調整好；2.材料经过冲压剪切或拉伸而变形，模具沒有整形或其整形效果不佳，需通过修模改善。
9.漏冲孔1.冲头过短或冲头断了的原因，对策：更换冲头或將冲头垫高。
而冲头断的原因，可能是冲头材质不佳或冲头太小，结构不合理。
2.落料口堵塞，要清除废料，使其落料顺利。
冲压工艺常见缺陷及处理方法
冲压工艺是一种常用于金属材料成形的制造工艺，但在实际应用中可能会出现一些缺陷。
以下是冲压工艺常见的缺陷及处理方法：
1.拉伸裂纹：
•缺陷表现：板材在冲压过程中发生拉伸，可能导致裂纹。
•处理方法：选择合适的金属材料、调整工艺参数、加强润滑、优化模具设计，以减轻拉伸应力。
2.皱褶：
•缺陷表现：板材在冲压过程中出现皱褶，影响外观和尺寸精度。
•处理方法：优化模具结构，增加板材的局部支撑，提高冲床的稳定性，确保合适的润滑和温度。
3.卷曲：
•缺陷表现：板材在冲压后出现弯曲或卷曲。
•处理方法：优化模具设计，确保均匀的材料流动，调整冲床参数以减小内应力，选择适当的材料。
4.压痕和凹陷：
•缺陷表现：板材表面出现压痕或凹陷。
•处理方法：调整模具设计，增加衬套，提高板材表面硬度，优化冲床的行程和速度。
5.裂纹：
•缺陷表现：板材或零件表面出现裂纹。
•处理方法：选择合适的金属材料，调整冲床参数，提高板材的温度，增加润滑。
6.不足填充：
•缺陷表现：冲压过程中，模具无法完全填充。
•处理方法：优化模具设计，调整冲床参数，确保材料的均匀流动，可能需要使用辅助工具如气垫。
7.歪斜：
•缺陷表现：冲压后的零件形状不符合设计，发生歪斜。
•处理方法：调整冲床和模具的对中，确保模具的刚性，适当控制冲床的速度和行程。
对于具体的缺陷，处理方法需要综合考虑材料特性、模具设计、工艺参数等因素。
通常在生产实践中，会通过反复试验和调整，逐步优化冲压工艺，降低缺陷的发生率。
冲压过程中容易产生的各种缺陷分析及预防措施冲压工艺是一种应用较广泛的金属成形方法，但在冲压的过程中容易产生一些缺陷，如裂纹、皱纹、折叠、划痕等。
这些缺陷会影响产品的质量和性能，因此在进行冲压加工时需要进行缺陷分析并采取相应的预防措施。
首先来分析一下冲压过程中容易产生的缺陷：1.裂纹：裂纹是冲压过程中最常见的缺陷之一，一般分为冷裂纹和热裂纹两种。
冷裂纹主要由于材料的应力超过了其耐受能力而导致，而热裂纹主要由于材料的晶界处发生变形而引起。
裂纹对产品的强度和密封性有很大的影响，因此很重要。
2.皱纹：皱纹主要是由于冲压过程中产生的局部压缩应力过大造成的。
一般来说，皱纹在冲压过程中主要出现在材料的弯曲区域或曲率半径较小的地方。
皱纹会降低产品的外观质量和尺寸精度。
3.折叠：折叠是指冲压过程中材料无法完全展开而形成的一种折叠状态。
一般主要出现在空隙过小或者冲头设计不合理的情况下。
折叠会导致产品尺寸不准确，甚至无法正常装配。
4.划痕：划痕是冲压过程中金属表面因与模具接触而产生的一种线状缺陷。
一般情况下，划痕可能是由于材料硬度过高或冲头与模具间的间隙过小造成的。
划痕会降低产品的美观度和表面质量。
针对以上分析，我们可以采取以下预防措施来降低这些缺陷的产生：1.控制冲压力度和速度：合理调整冲压机的压力和速度，以避免过大的冲击力和压力造成的裂纹和皱纹等缺陷。
2.优化模具设计：合理选择冲头和模具的形状和尺寸，确保冲压材料能够充分展开，避免折叠和划痕的产生。
3.合理控制冷却速度：加工完的金属件需要适当的冷却处理，以避免冷却速度过快引起的热裂纹缺陷。
4.润滑剂的应用：在冲压过程中使用合适的润滑剂可以减少摩擦力，降低划痕和皱纹的产生。
5.选择合适的材料：根据产品的使用环境和要求选择适合的材料，并在材料内部进行热处理以提高其抗裂性能。
6.控制冲压过程的温度和湿度：适当的温度和湿度可以降低材料的变形能力，减少裂纹和皱纹的产生。
总之，冲压过程中的各种缺陷对产品的质量和性能具有重要影响，因此在进行冲压加工时需要综合考虑材料、工艺和设备等因素，进行缺陷分析并采取相应的预防措施，以提高产品的质量和工艺稳定性。
冲压产品常见的缺陷及对策冲压产品是一种常见的制造工艺，常见于汽车、航空航天、家电等领域。
然而，在冲压过程中，由于材料特性、工艺参数等因素的影响，会导致一些常见的缺陷出现。
本文将介绍几种常见的冲压产品缺陷，并提出相应的对策。
1.折皱：折皱是冲压过程中最常见的缺陷之一，主要是由于材料的延伸性不足、冲压力不均匀、模具松动等原因导致的。
解决折皱缺陷的对策包括：正确设置冲压力和载荷，保证均匀施压；加强模具的保养和维护，确保模具的顺畅运行；选择合适的材料，提高延伸性。
2.裂纹：裂纹缺陷常发生在冲压过程中材料受到过大应力引起的断裂。
对策包括：合理优化冲压工艺参数，避免过大的应力集中；增加模具的强度和刚度，减少模具的磨损和变形；通过预加工、改变冲孔形状等方式改善材料的延展性，减少应力集中。
3.弯曲：弯曲是指冲压产品出现不符合设计要求的弯曲形状。
主要原因包括材料不均匀、冲压力不稳定等。
对策包括：加强材料的检测和筛选，选择均匀性好的材料；合理设置冲床工作参数，确保冲压力稳定；加强模具的刚度和支撑，减少变形。
4.偏斜：偏斜是指冲压产品的不对称或偏离设计位置。
产生偏斜的原因可以是模具安装不准确、冲压力不均匀等。
对策包括：正确安装模具，确保模具的定位准确；确保冲压机的垂直度和平行度；优化冲压力的分配，避免不均匀施压。
5.破损：破损是指冲压产品出现断裂、变形等无法修复的问题。
产生破损的原因可以是模具结构设计不合理、材料选择不当等。
对策包括：优化模具的结构设计，确保模具的强度和稳定性；加强对材料的检验和选择，确保材料的质量和性能。
总结起来，解决冲压产品常见的缺陷需要从材料、工艺参数、模具等多个方面入手。
通过合理优化冲压工艺，加强模具的维护，选择合适的材料，可以有效减少和解决常见的冲压产品缺陷。
同时，对于不同的冲压产品，其缺陷的原因和对策也会有所不同，需要根据具体情况进行分析和解决。
冲压件的缺陷及其预防措施冲压件是一种常见的零部件制造工艺，它的质量直接影响到产品的性能和可靠性。
然而，在冲压件的生产过程中，会出现一些缺陷，这些缺陷会降低产品的质量，甚至会导致产品失效。
因此，了解冲压件的常见缺陷及其预防措施是非常重要的。
本文将从冲压件的常见缺陷入手，分析其产生原因，并提出相应的预防措施。
一、冲压件的常见缺陷及其产生原因1.条纹条纹是指在冲压件的表面产生一条或多条凹陷或凸起的纹路。
它的产生主要是由于材料在压力作用下的流动不均匀或不完全，以及冲裁刀具的锋利度不够造成的。
2.模具磨损模具磨损是冲压件生产过程中常见的问题，它会导致冲压件的尺寸偏差变大，甚至产生不合格品。
模具磨损的产生原因主要有以下几点：一是材料的硬度较高，使得模具表面硬度相对较低，容易受到磨损；二是模具的润滑不良，导致摩擦增大，加速了模具的磨损。
3.拉伤拉伤是指在冲压件的边缘区域产生裂纹或拉长的缺陷。
拉伤的产生是由于材料在冲压过程中受到拉力过大而导致的。
拉力过大会导致材料的拉伸、变形和损伤，最终形成拉伤缺陷。
4.拉裂拉裂是指冲压件的表面或内部产生一种细小的裂纹。
拉裂的产生原因主要是由于材料的强度不足或局部应力过大。
当材料的强度不足时，在冲压过程中容易发生拉裂现象。
二、冲压件缺陷的预防措施1.模具的质量控制为了避免冲压件的质量问题，首先需要控制好模具的质量。
模具的厚度、硬度以及涂层的选择都会影响冲压件的质量，因此，需要对模具进行必要的检测和测试，确保其质量符合要求。
2.协调冲压工艺冲压工艺的协调对冲压件的质量至关重要。
在冲压过程中，需要根据材料的性质以及产品的要求，合理选择冲压速度、冲压力度和冲裁刀具等参数，以保证冲压件的质量。
3.控制冲压速度控制冲压速度是避免条纹和拉伤等缺陷的重要措施之一、过快的冲压速度会导致材料流动不均匀，容易产生条纹；过慢的冲压速度会导致局部材料受到过大的力，容易产生拉伤。
4.加强材料研发和选材材料的选择对冲压件的质量有着重要的影响。
冲压件常见质量缺陷及原因分析整改对策首先，要加强对冲压件生产设备的维护和保养，确保其正常运行。
设备调整不当往往会导致尺寸偏差的问题，因此需要定期检查设备的运行状态，保证其调整准确，避免对产品质量的影响。
其次，要加强员工的培训和技术指导。
冲压件的生产需要熟练的操作和技巧，因此要对员工进行培训，提高其技术水平。
同时，要加强对员工的日常管理，确保其操作规范，减少人为因素对产品质量的影响。
另外，要加强对原材料的质量控制。
原材料质量不过关往往会导致冲压件的材料损伤等问题，因此要加强对原材料的检验和筛选，确保其符合生产要求。
此外，还可以建立与供应商的良好合作关系，确保原材料的质量稳定可靠。
同时，要加强对冲压件生产工艺的控制。
冲压件生产的每个环节都要进行严格的质量控制，避免因工艺不当引起的质量问题。
可以借助先进的数控技术，提高零件加工的精度和稳定性，减少因工艺原因导致的质量缺陷。
最后，要建立完善的质量管理体系。
包括建立产品质量追溯体系，对产品的每个环节进行追踪记录，补漏洞，查找原因，确保分析质量问题的有效性和系统性，找出问题根源，并制定有效的改进措施。
总结来说，冲压件常见质量缺陷的原因复杂多样，但通过加强设备维护、员工培训、原材料质量控制、工艺控制和质量管理体系的建立，可以有效地提高冲压件的质量水平，满足客户的需求。
只有不断创新和改进，才能在激烈的市场竞争中获得更大的市场份额。
冲压件的缺陷及其预防措施集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-冲压件的缺陷及其预防措施1.废品产生的原因：?A原材料质量低劣；B冲模的安装调整、使用不当；C操作者没有把条料正确的沿着定位送料或者没有保证条料按一定的间隙送料；D冲模由于长期使用，发生间隙变化或本身工作零件及导向零件磨损；E冲模由于受冲击振动时间过长紧固零件松动使冲模各安装位置发生相对变化；F操作者的疏忽，没有按操作规程进行操作。
2.预防废品的主要措施：A原材料必须与规定的技术条件相符合(严格检查原材料的规格与牌号，在有条件的情况下对尺寸精度和表面质量要求高的工件进行化验检查。
) B对于工艺规程中所规定的各个环节应全面的严格的遵守；C所使用的压力机和冲模等工装设备，应保证在正常的工作状态下工作；D生产过程中建立起严格的检验制度，冲压件首件一定要全面检查，检查合格后才能投入生产，同时加强巡检，当发生意外时要及时处理；E坚持文明生产制度，如工件和坯件的传送一定要用合适的工位器具，否则会压伤和擦伤工件表面影响到工件的表面质量；F在冲压过程中要保证模具腔内的清洁，工作场所要整理的有条理加工后的工件要摆放整齐。
3.冲裁件毛刺的产生产生原因◆冲裁间隙太大、太小或不均匀；◆冲模工作部分刃口变钝；◆凸模和凹模由于长期的受振动冲击而中心线发生变化，轴线不重合，产生单面毛刺。
对策◇保证凸凹模的加工精度和装配质量，保证凸模的垂直度和承受侧压力及整个冲模要有足够的刚性；◇在安装凸模时一定要保证凸凹模的正确间隙并使的凸凹模在模具固定板上安装牢固没，上下模的端面要与压力机的工作台面保持相互平行。
◇要求压力机的刚性要好，弹性变形小，道轨的精度以及垫板与滑块的平行度等要求要高；◇要求压力机要有足够的冲裁力。
冲裁件剪裂断面允许毛刺的高度冲裁板材厚度>0.3>0.3-0.5>0.5-1.0>1.0-1.5>1.5-2.0新试模毛刺高度≤0.015≤0.02≤0.03≤0.04≤0.05生产时允许的毛刺高度≤0.05≤0.08≤0.10≤0.13≤0.154冲裁件产生翘曲变形原因：有间隙作用力和反作用力不在一条线上产生力矩。
(凸凹模间隙过大及凹模刃口带有反锥度时，或顶出器与工件接触面积太小时产生翘曲变形)措施：◆冲裁间隙要选择合理；◆在模具结构上应增加压料板(或托料板)板材与压料板平面接触并有一定的压力；◆检查凹模刃口如发现有反锥度则必须将冲模刃口修整合适。
◆如是由于冲裁件形状复杂且内孔较多时剪切力不均匀增大压料力，冲裁前就压紧条料或者采用高精度的压力机冲裁。
◆板材在冲裁前应进行校平，如仍无法消除翘曲变形时可将冲裁后工件通过校平模再次校平。
定时清除模具腔内的赃物，薄板料表面进行润滑，并在模具结构上设有通油气孔。
5.冲裁时，冲裁件的外缘和内孔精度降低尺寸发生变化。
原因：◆定位销，挡料销等位置发生变化或磨损太大；◆操作者的疏忽大意送料时左右前后偏移；◆条料的尺寸精度较低过窄过宽送料困难使其难以送到指定地点，条料会在导料板内前后偏移则冲出的工件内孔与外形前后位置偏差较大。
6.零件弯曲时，尺寸和形状不合格的原因A，材料的回弹造成产品不合格减少回弹的措施：◆选用弹性模数大屈服点小的力学性能较稳定的冲压材料。
◆增加校正工序，采用校正弯曲代替自由弯曲；◆弯曲前材料要进行退火，使冷作硬化材料预先软化后再弯曲成形；◆若在冲压过程中发生形状变形而难以消除；则应更换或修整凸模与凹模的斜度，并且使的凸凹模间隙等于最小料厚。
◆增大凹模与工件的接触面积，减小凸模与工件的接触面积。
◆采用“矫枉过正”的办法减少回弹的影响。
B定位器发生磨损变形，而使条料定位不准，必须更换新的定位器。
C在无导向的弯曲模中，在压力机上调整时，压力机滑块下死点位置调整不当，也会造成弯曲件形状及尺寸不合格。
D，模具的压料装置失灵或根本不起压料作用，必须重新调整压料力或更换压力弹簧使其工作正常。
7.弯曲件弯曲部位产生裂纹(弯曲变形区的内应力超过材料的强度极限)A消除弯曲区外侧的毛刺，毛刺会造成该区域的应力集中，◆减小弯曲变形量◆清除此区域的毛刺◆有毛刺的一侧放在弯曲区的内侧。
B弯曲工件时最好使弯曲方向和材料的纤维方向(辗轧方向)垂直。
C弯曲半径不能太小，在质量允许的情况下尽量使圆角半径加大。
D弯曲坯件表面要光洁，无明显的凸起及疤痕。
E弯曲时采用中间退火工序，使其消除内应力，经软化后的弯曲很少产生裂纹。
F弯曲时对于大型弯曲件一定要涂以润滑剂，以减少弯曲过程中的摩擦。
8.弯曲件在弯曲过程中的偏移在弯曲过程中坯件沿着凹模表面滑动时，会受到摩擦阻力，若坯料两侧的摩擦阻力相差较大时，坯件会向摩擦阻力较大的一侧偏移。
措施：◆形状不对称的弯曲件，采用对称弯曲成形(单面弯曲件采用两件对称弯曲后再切开)◆在弯曲模上增加弹性压料装置，以便在弯曲时能全胬压住坯料防止移动。
◆采用内孔及外形定位形式使其定位准确。
9.弯曲件表面擦伤的原因及其解决办法。
A对于铜、铝合金等软材料进行连续作业压弯时，金属微粒或渣滓易附在工作部位的表面，使制件出现较大的擦伤，这时应认真分析研究工作部位的形状、润滑油等情况使坯件最好不要出现微粒及渣滓，以至产生划痕。
B弯曲方向和材料的轧制方向平行时，制件表面会产生裂纹，使工件表面质量降低。
在两个以上的部位进行弯曲时，应尽可能的保证弯曲方向与轧制方向有一定的角度。
C毛刺面作为外表面进行弯曲时，制件易产生裂纹和擦伤；故在弯曲时应将毛刺面作为弯曲内表面。
D凹模圆角半径太小，弯曲部位出现冲击痕迹。
对凹模进行抛光，加大凹模圆角半径，可以避免弯曲件擦伤。
E凸凹模间隙不应太小，间隙太小会引起变薄擦伤。
在冲压过程中要时刻检查模具的间隙的变化情况。
F凸模进入凹模的深度太大时会产生零件表面擦伤，因此在保证不受回弹的影响的情况下，应适当的减少凸模进入凹模的深度。
G为了使制件符合精度的要求往往使用在底部压料的弯曲模，则在弯曲时压料板上的弹簧，定位销孔、托板和退料孔等都会压制成压痕故应给予调整。
10.弯曲时坯件孔的位置发生变化是什么原因？怎样消除，A孔的位置尺寸不对，(弯曲受拉变薄)措施：◆严格控制弯曲半径，弯曲角度以及材料厚度；对材料的中性层进行修整和凸模进入凹模的深度以及凸凹模适当均匀。
B孔不同心原因◇弯曲高度不够◇毛坯发生滑动◇回弹◇弯曲平面上出现起伏现象措施：◆确保左右弯曲高度正确。
◆修正磨损后的定位销和定位板，◆减少回弹保证两弯曲面的平行度和平面度。
◆改变工艺路线，先弯曲校正后进行冲孔。
C，弯曲线和两孔中心线不平行弯曲高度小于最小弯曲高度的部位在弯曲后呈现出向外张口形状。
措施：◆弯曲时应保证最小弯曲高度H(H≥R+2t?t材料厚度R弯曲半径)◆改变加工零件的外形，在不影响使用的情况下去掉小于最小弯曲高度的那部分。
D靠近弯曲线的孔容易产生变形。
措施：◆在设计弯曲件时要保证从弯曲部位到孔边距X大于一定值X≥(1.5—2.0)t?t弯曲板料厚度◆在弯曲部位设计一个辅助孔来吸收弯曲变形应力，可以预防临近弯曲线的孔变形，一般采用先弯曲后冲孔的方案。
11.零件在弯曲后，弯曲部位产生明显的变薄A弯曲半径相对于板厚值太小(r/t>3直角弯曲)一般采用增大弯曲半径B多角弯曲使弯曲部位变薄加大，为了减少变薄尽量采用单角多工序的压弯办法。
C采用尖角凸模时凸模进入凹模太深使弯曲部位厚度明显减少。
12.拉深件凸缘在拉深过程中起皱的原因及预防原因：凸缘部位压边力太小，无法抵制过大的切向压应力；而引起切向变形，因而失去稳定后形成皱纹。
材料较薄也较易形成皱纹措施：◆加大压边圈的压边力和适当的加大材料的厚度。
13.拉深件壁部被拉裂的原因及预防原因：A材料在拉深时承受的径向拉应力太大；B凹模圆角半径太小，C拉深润滑不良；D原材料塑性较差。
措施：◆减小压边力；◆加大凹模圆角半径◆正确使用润滑剂◆选用素行较好的材料或增加工间退火工序。
14拉深件底部被拉裂其原因是凹模圆角半径太小，使材料处于被切割状态。
(一般发生在拉深初始阶段)增大凹模的圆角半径，并使其圆滑过度表面粗糙度要小一般Ra<0.2μm15.拉深零件边缘高低不平及有褶皱。
原因：毛坯与凸凹模中心不合或材料厚度不均匀，以及凹模圆角半径和凸凹模间隙不均匀(凹模圆角半径太大，在拉深的最后阶段脱离了压边圈，使尚未越过圆角的材料压边圈压不到起皱后被拉入凹模形成口缘褶皱措施：◆冲模重新定位，校正凹模圆角半径和凸凹模间隙使其大小均匀后再投入生产(减少凹模圆角半径或采用弧形压边圈装置即可消除褶皱)16.锥形零件或半球形零件拉深时腰部起皱的原因及预防措施；原因：在拉深开始时大部分材料处于悬空状态，加之压边力太小，凹模圆角半径又太大或者使用的润滑剂太多。
使得径向拉应力变小使得材料在切向压应力的作用下失去稳定而起皱。
措施：◆增大压边力或采用压延筋结构，减小凹模圆角半径或使材料厚度稍微加大。
17.拉深件表面产生拉痕的原因及预防措施原因：A凸模或凹模表面有尖利的压伤，致使工件表面相应的产生拉痕，此时应将压伤表面进行修磨或抛光即可。
B凸凹模间隙过小或者间隙不均匀，使其在啦深时工件表面被刮伤，此时应修整凸凹模间隙直至合适为止。
C凹模圆角表面粗糙，拉深时工件表面被刮伤，此时应将凹模圆角半径进行修磨打光；D冲压时由于冲模工作表面或材料表面不清洁而混进杂物从而压伤了工件表面，因此在拉谁呢时一定要始终保持凸凹模表面的清洁，坯料拉深前一定要擦拭；E当凸凹模硬度低时，其表面附有金属废屑后，也使得拉深工件表面产生拉痕，因此除了增加凸凹模表面的硬度外在拉深时还要时常检查凸凹模表面即使清除其遗留下的金属废屑。
F润滑剂质量差，也会使拉深工件表面粗糙度加大，这时应使用适合于拉深工艺使用的润滑剂，必要时应将润滑剂过滤后再使用。
以防止杂质混入而损伤工件表面。
18.拉深件拉深直壁部分不平整是什么原因造成的？原因：A凸模上没有设计和制造出通气孔，使其表面因压缩空气而变形，出现不平整现象，此时必须增加通气孔。
B材料的回弹作用也会使拉深工件表面不平，最后应增加整形工序。
C凸凹模间隙过大致使拉深难以被拉平，此时必须将间隙调整均匀。
