变压器瓦斯保护一．瓦斯保护的定义瓦斯保护是变压器内部故障的主保护，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，从油箱向油枕流动，其强烈程度随故障的严重程度不同而不同，反应这种气流与油流而动作的保护称为瓦斯保护，也叫气体保护。
规程规定：对于容量为800kVA及以上的油浸式变压器和400kVA及以上的车间内油浸式变压器，应装设瓦斯保护。
二．瓦斯保护的分类瓦斯保护一般分为轻瓦斯和重瓦斯两类。
1.轻瓦斯：变压器内部过热,或局部放电,使变压器油油温上升，产生一定的气体,汇集于继电器内,达到了一定量后触动继电器，发出信号。
2.重瓦斯：变压器内发生严重短路后，将对变压器油产生冲击，使一定油流冲向继电器的档板,动作于跳闸。
三．瓦斯继电器的结构及动作原理瓦斯继电器有浮筒式、档板式、开口杯式等不同型号。
目前大多采用QJ-80型继电器（其结构如图1所示），其信号回路接上开口杯，跳闸回路接下档板。
图1 FJ3-80型复合式瓦斯继电器的结构1:上开口杯；2:下开口杯；3:干挤触点；4:平衡锤；5:放气阀；6:探针；7:支架；8:挡板；9:进油挡板；10:永久磁铁瓦斯继电器的上、下方各有一个带干簧接点的开口杯，即上开口杯和下开口杯。
正常时，上开口杯1、下开口2杯都浸在油内，由于开口杯及附件在油内的重力所产生的力矩比平衡锤4所产生的力矩小，因此开口杯都处于上升位置，干簧触点3是断开的。
当油箱内发生轻微故障时，产生的少量气体（称轻瓦斯）聚集在继电器的上部，迫使油面下降，上开口杯1露出油面。
这时，上开口杯及附件在空气中的重力加上杯内的油重所产生的力矩大于平衡锤所产生的力矩。
因此上开口杯1沿顺时针方向转动，并带动永久磁铁10靠近干簧触点3，干簧触点依靠磁力作用而闭合，发出轻瓦斯的预告信号。
当油箱内发生严重故障时，产生大量气体（称重瓦斯），形成油气流，沿连接管冲向油枕。
瓦斯保护是变压器的继电保护中的主保护,其能有效地反应变压器的内部故障。
当主变压器瓦斯保护动作后,对于变电站的供电负荷会产生很大影响,处理不当甚至会造成全站停电事故。
因此采取科学的处理方法,能为变电站的安全运行提供可靠的保证。
1 变压器及气体瓦斯保护的工作原理变压器的工作原理是电磁感应原理。
变压器是借助于电磁感应,以相同的频率在两个或多个相互耦合的绕组回路之间传输功率的静止电器。
变压器通过变换交流电压和电流,传输交流电能。
因此,变压器也称作是没有运动功能部件的电气设备。
气体瓦斯保护是变压器的主要保护,能有效地反应变压器的内部故障。
轻瓦斯继电器由开口杯、干簧触点等组成,作用于信号。
重瓦斯继电器由挡板、弹簧、干簧触点等组成,作用于跳闸。
正常运行时,气体继电器充满油,开口杯浸在油内,处于上浮位置,干簧触点断开。
当变压器内部故障时,故障点局部发生高热,引起附近的变压器油膨胀,油内溶解的空气形成气泡上升,同时油和其它材料在电弧和放电等的作用下电离而产生瓦斯。
当故障轻微时,排出的瓦斯缓慢地上升而进入气体继电器,使油面下降,开口杯产生以支点为轴逆时针方向转动,使干簧触点接通,发出信号。
当变压器内部故障严重时,产生强烈的瓦斯,使变压器内部压力突增,产生很大的油流向油枕方向冲击,因油流冲击挡板,挡板克服弹簧的阻力,带动磁铁向干簧触点方向移动,使干簧触点接通,作用于跳闸。
2 变压器轻瓦斯保护动作的原因及检查处理2.1 运行中的变压器轻瓦斯保护动作的原因主要(1)变压器内部有轻微程度的故障,如匝间短路、铁芯局部发热、漏磁导致油和变压器油箱壁发热等产生微量的气体;(2)空气侵入变压器内部;(3)长期漏油或渗油导致油位过低;(4)变压器绕组接头焊接不牢,接触电阻过大,引起发热;(5)二次回路两点接地,导致误发信号。
2.2 检查处理方法轻瓦斯保护动作后,值班人员应立即对变压器外观进行检查。
例如:油位、油色是否正常;气体继电器中是否有气体,气体量及其颜色;检查变压器本体及冷却系统是否有漏油现象;变压器负荷、温度及声音是否有异常。
6科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON2008N O.08SCI EN CE &TECHN OLOG Y I NFOR M A TI O N工业技术近年，变压器特别是大型变压器事故较多，往往出现瓦斯保护信号动作或开关跳闸。
变压器在运行中，由于内部故障，有时候我们无法及时辨别和采取措施，容易引起一些事故，瓦斯保护具有动作快、灵敏度高、结构简单，能反映变压器油箱内部各种类型的故障，采取瓦斯继电器保护后，一定程度上避免了类似事件的发生。
1保护范围瓦斯保护的范围是变压器内部多相短路；匝间短路，匝间与铁心或外皮短路；铁心故障(发热烧损)；油面下降或漏油；分接开关接触不良或导线焊接不良。
瓦斯保护的优点是不仅能反映变压器油箱内部的各种故障，而且还能反映差动保护所不能反映的不严重的匝间短路和铁心故障。
此外，当变压器内部进入空气时也有所反映。
因此，是灵敏度高、结构简单、动作迅速的一种保护。
其缺点是不能反映变压器外部故障(套管和引出线)，因此瓦斯保护不能作为变压器各种故障的唯一保护。
瓦斯保护抵抗外界干扰的性能较差，例如剧烈的震动就容易误动作。
如果在安装瓦斯继电器时未能很好地解决防油问题或瓦斯继电器不能很好地防水，就有可能漏油腐蚀电缆绝缘或继电器进水而造成误动作。
2工作原理瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。
瓦斯保护就是利用反应气体状态的瓦斯继电器(又称气体继电器)来保护变压器内部故障的。
在瓦斯保护继电器内，上部是一个密封的浮筒，下部是一块金属档板,两者都装有密封的水银接点。
浮筒和档板可以围绕各自的轴旋转。
在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；档板则由于本身重量而下垂，其水银接点也是断开的。
名词解释,变压器瓦斯保护
变压器瓦斯保护是一种防止变压器内部产生过多瓦斯而导致爆
炸的保护措施。
在变压器内部，由于电气绝缘材料的老化、维修不当等原因，会产生一定量的瓦斯。
当瓦斯浓度超过一定限制时，会发生爆炸。
为了避免这种情况的发生，变压器瓦斯保护采用了多种手段。
其中一种常见的方法是在变压器内部安装瓦斯监测器，在监测到瓦斯浓度超过设定值时，自动切断电源，防止变压器过载和瓦斯爆炸。
另外，也可以在变压器内部安装瓦斯报警器和瓦斯排放管道，及时发现和排放变压器中的瓦斯，避免其聚集和爆炸。
同时，对于老化的绝缘材料需要及时更换和维修，保证变压器内部的安全运行。
总之，变压器瓦斯保护是一项非常重要的工作，它可以有效避免变压器内部产生瓦斯而导致的安全事故，保障电力系统的正常运行。
- 1 -。
变压器瓦斯保护原理及案例分析摘要：变压器的瓦斯保护是反映变压器内部各种故障，与主变二套不同类型的差动保护共同构成完整的变压器主保护。
本文对瓦斯保护的工作原理、保护范围、实验项目、运行注意事项进行了分析，并结合黄渡站瓦斯保护的动作案例进行探讨分析，并提出了一定的防误措施。
关键词：瓦斯、有载瓦斯、主变、非电气量1 引言黄渡站是华东电网中一个超大型枢纽站，总的变电容量为3000MV A。
目前有四台为500千伏联变。
黄渡站目前使用的电力变压器均为油浸式变压器。
本人自工作以来经常参加了5号主变、6号主变的扩建，3号主变的调换，积累了一定关于变压器的安装、调试、启动操作、检修及日常运行工作的知识，现就变压器的瓦斯保护原理作一介绍，并结合瓦斯保护动作案例分析进行探讨，从而明确变电运行工作中的注意事项和处理措施。
2 瓦斯保护原理2.1 工作原理瓦斯保护属非电气量保护之一，是大型变压器的主保护之一。
能较灵敏的反映变压器内部各类故障，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线、绝缘劣化、油面下降、有载调压开关接触不良（有载调压气体保护反映）等故障均能灵敏动作。
变压器的绕组装在油箱内，并利用变压器油作为绝缘和冷却介质。
当变压器的内部发生故障时，由于故障电流产生的电弧会使绝缘物和变压器油分解，从而产生大量的气体，由于油箱盖沿气体继电器的方向有1%——1.5%的升高坡度，连接气体继电器的管道也有2%——4%的升高坡度，故强烈的油流和气体将通过连接管冲向变压器油枕的上部，其强烈程度随故障的严重程度不同而不同。
瓦斯保护就是利用反应气体状态的瓦斯继电器（又称气体继电器）来保护变压器内部故障的。
用于告警的气体继电器有开口杯、干簧触点等组成。
用于跳闸的气体继电器由挡板、弹簧、干簧触点组成。
正常运行时，气体继电器中充满油，开口杯浸在油内，处于上浮位置，干簧触点断开。
当变压器内部发生故障时，故障点局部变热，引起附近的变压器油膨胀，油内融解的空气被逐出，形成气泡上升，同时油和其他材料在电弧和放电作用下电离而产生气体。
变压器瓦斯保护的原理及处理一、动作原理1、轻瓦斯动作原理：轻瓦斯动作是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。
2、重瓦斯动作原理：重瓦斯是由于变压器内部发生严重故障时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，跳闸回路接通断路器跳闸。
变压器瓦斯保护的主要元件就是瓦斯继电器，它安装在油箱与油枕之间的连接管中。
当变压器发生内部故障时，因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。
若流动的速度达到一定值时，瓦斯继电器内部的挡板被冲动，并向一方倾斜，使瓦斯继电器的触点闭合，接通跳闸回路或发出信号，如图所示：瓦斯继电器KG的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，经信号继电器KS、连接片XE起动出口中间继电器KOM，KOM的两对触点闭合后，分别使断路器QF1、QF2、跳闸线圈励磁。
跳开变压器两侧断路器，即：直流+ →KG →KS →XE →KOM →直流-，起动KOM。
直流+ →KOM →QF1 →YT →直流-，跳开断路器QF1。
直流+ →KOM →QF2 →YT →直流-，跳开断路器QF2。
再有，连接片XE也可接至电阻R，使重瓦斯保护不投跳闸而只发信号。
二、处理方法1、运行中变压器轻瓦斯动作后处理：1）汇报值长，联系检修人员，加强运行监视。
2）立即对变压器进行外部检查：是否漏油，油位是否过低，油温、绕组温度是否升高，变压器是否过负荷，变压器运行声音是否异常，保护装置或二次回路是否有故障，瓦斯继电器是否有气体并判断气量和颜色。
3）若瓦斯继电器内有气体，记录气量并鉴定颜色是否可燃，取样气样和油样色谱分析。
4）若色谱分析判断为空气，则变压器仍可运行；若气体为可燃的，说明变压器故障，必须停止运行；若气体不可燃，但不是空气，进行严密监视，如色谱分析超过正常值，经判断变压器故障，则停止运行。

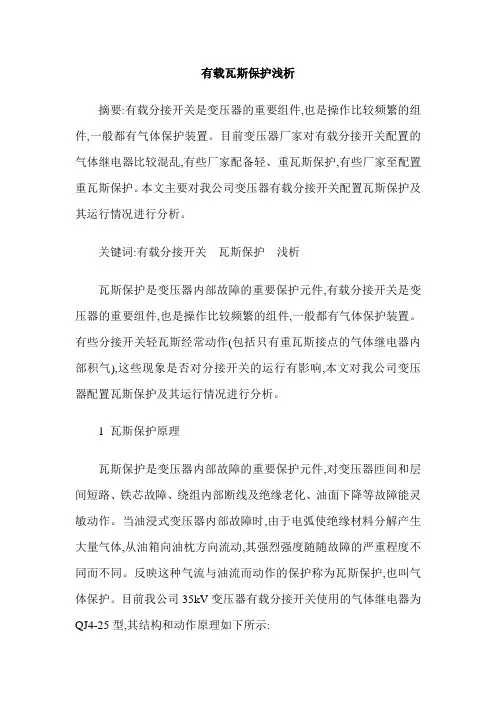

有载瓦斯保护浅析摘要:有载分接开关是变压器的重要组件,也是操作比较频繁的组件,一般都有气体保护装置。
目前变压器厂家对有载分接开关配置的气体继电器比较混乱,有些厂家配备轻、重瓦斯保护,有些厂家至配置重瓦斯保护。
本文主要对我公司变压器有载分接开关配置瓦斯保护及其运行情况进行分析。
关键词:有载分接开关瓦斯保护浅析瓦斯保护是变压器内部故障的重要保护元件,有载分接开关是变压器的重要组件,也是操作比较频繁的组件,一般都有气体保护装置。
有些分接开关轻瓦斯经常动作(包括只有重瓦斯接点的气体继电器内部积气),这些现象是否对分接开关的运行有影响,本文对我公司变压器配置瓦斯保护及其运行情况进行分析。
1 瓦斯保护原理瓦斯保护是变压器内部故障的重要保护元件,对变压器匝间和层间短路、铁芯故障、绕组内部断线及绝缘老化、油面下降等故障能灵敏动作。
当油浸式变压器内部故障时,由于电弧使绝缘材料分解产生大量气体,从油箱向油枕方向流动,其强烈强度随随故障的严重程度不同而不同。
反映这种气流与油流而动作的保护称为瓦斯保护,也叫气体保护。
目前我公司35kV变压器有载分接开关使用的气体继电器为QJ4-25型,其结构和动作原理如下所示:继电器正常运行时其内部充满油,开口杯处于上倾位置,如图1所示。
当变压器内部出现轻微故障时,变压器油由于分解产生的气体聚集在继电器上部的气室内,迫使油面下降,开口杯随之下降到一定位置,其上的磁铁使干簧触点吸合,接通信号回路,发出告警信息,这就是轻瓦斯保护。
轻瓦斯动作后只有将瓦斯继电器内气体释放干净后才能自动复归。
当变压器内部发生严重故障时,油箱内压力瞬时升高,将会出现油的涌浪,冲击挡板,当挡板旋转到限定位置时,其上的磁铁使干簧触点吸合,接通跳闸回路,不经报警直接切断变压器电源,从而起到保护变压器的作用,这就是重瓦斯保护。
重瓦斯动作挡板具有反向阻尼挡板,保证只能从油箱向油枕方向单向动作。
重瓦斯动作后只要油流停止流动,挡板上的弹簧使其自动复归。
变压器瓦斯保护动作原因分析（1）文摘：文中综述了变压器瓦斯保护信号动作的主要原因，提出了瓦斯保护信号动作后分析诊断变压器事故的基本原则与处理对策关键词：变压器瓦斯保护诊断对策1.概述在电力工业中，油浸式电力变压器应用非常广泛，在油浸式电力变压器的内部故障保护中，气体继电器保护是一种最基本的保护措施。
变压器瓦斯继电器有浮筒式、挡板式、开口杯式等不同型号，目前大多采用QJ-80型瓦斯继电器，其信号回路接上开口杯，跳闸回路接下挡板。
所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合，光字牌灯亮。
由于多种原因导致气体继电器频繁动作，若瓦斯保护动作，变压器开关跳闸，一般情况下，其事故过程已结束，后果比较严重，常常因动作原因判断错误导致造成设备损坏或人力物力资源的浪费。
因此，必须在瓦斯信号动作时，认真检查，仔细分析，正确判断，立即采取措施。
下面就气体继电器动作故障分析其常见原因，并指出判断的方法。
2瓦斯保护信号动作的主要原因2.1动作原因2.1.1变压器内部故障：当变压器内部出现匝间短路，绝缘损坏，接触不良，铁芯多点接地等故障时，都将产生大量的热能，引起固体绝缘材料分解，变压器油分解，产生氢气、一氧化碳、二氧化碳，低分子烃类气体，这些气体随油的对流循环逐渐变成大气泡并上升聚集在瓦斯继电器上部，迫使继电器内油面降低。
当流速超过气体继电器的整定值时，气体继电器的档板受到冲击，使继电器跳闸，从而避免事故扩大，这种情况通常称之为重瓦斯保护动作。
当气体沿油面上升，聚集在气体继电器内超过30ml时，也可使气体继电器的信号接点接通，发出警报，发生轻瓦斯保护。
如某台35kV、4.2MVA的主变压器，轻瓦斯保护一天连续动作两次，色谱分析为裸金属过热，经测直流电阻为分接开关故障，吊芯检查发现分接开关的动静触点错位2/3，这是引起气体继电器动作的根本原因。
2.1.2辅助设备异常：①呼吸系统不畅通。
变压器的呼吸系统包括气囊呼吸器，防暴简呼吸器(有的变压器两者合一)等，呼吸系统不畅或堵塞往往会造成轻、重瓦斯保护动作，并大多伴有喷油或跑油现象。
浅析变压器瓦斯保护摘要：变压器是电力系统中重要的电气设备之一，瓦斯保护是确保变压器安全运行的有效技术措施，本文主要针对油浸式变压器瓦斯保护装臵的工作原理、保护范围、运行维护和瓦斯保护动作的原因及分析处理方法，进行了详细地介绍。
关键词：瓦斯保护变压器故障处理1 前言瓦斯保护是油浸式变压器的一种重要的保护措施，全面的了解和掌握瓦斯保护的工作原理、保护范围、运行维护及事故分析处理等知识，对增强运行维护及检修人员业务素质及提高供电安全可靠性尤为重要，本文主要介绍了瓦斯保护方面的知识。
2工作原理瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当在变压器油箱内部发生故障时，由于故障点电流和电弧的作用，将使变压器油及其它绝缘材料因局部受热而分解产生气体，因气体比较轻，它们将从油箱流向油枕的上部。
当故障严重时，油会迅速膨胀并产生大量的气体，此时将有剧烈的气体夹杂着油流冲向油枕的上部，使继电器的接点动作，接通指定的控制回路，并及时发出信号或自动切除变压器，构成反应于上述气体而动作的保护装臵称为瓦斯保护。
瓦斯继电器是构成瓦斯保护的主要元件，例如FJ3——80型、QJ系列，它安装在油箱本体与油枕之间的连接管道上，为了增加瓦斯保护的灵敏系数与可靠性，必须使变压器内故障所产生的气体全部顺利地通过瓦斯继电器，因此在安装变压器时应使油箱体向油枕方向倾斜1~1.5%，油管应向油枕方向倾斜2~4%。
瓦斯继电器有浮筒式、档板式、开口杯式等不同型号。
目前大多采用QJ-80型开口杯挡板式瓦斯继电器，其信号回路接上开口杯，跳闸回路接下档板。
以下图1为例，正常运行时，上、下开口杯2和l都浸在油中，开口杯和附件在油内的重力所产生的力矩小于平衡锤4所产生的力矩，因此开口杯向上倾，干簧触点3断开。
当油箱内部发生轻微故障时：少量的气体上升后逐渐聚集在继电器的上部，迫使油面下图 1 说明：1、2：上、下口杯；3：干簧触点；4：平衡锤8：挡板；10：永久磁铁；降。
而使上开口杯露出油面，此时由于浮力的减小，开口杯和附件在空气中的重力加上杯内油重所产生的力矩大于平衡锤4所产生的力矩，于是上开口杯2顺时针方向转动，带动永久磁铁10靠近干簧触点3，使触点闭合，发出“轻瓦斯”保护动作信号。
当油箱内部发生严重故障时：大量气体和油流直接冲击挡板8，使下开口杯l顺时针方向旋转，带动永久磁铁靠近下部干簧的触点3使之闭合，发出跳闸脉冲，表示“重瓦斯”保护动作。
当变压器出现严重漏油而使油面逐渐降低时，首先是上开口杯露出油面，发出报警信号，继之下开口杯露出油面后亦能动作，发出中瓦斯跳闸脉冲。
3 保护范围瓦斯保护是变压器的主要保护，瓦斯保护的优点不仅能反映变压器油箱内部的各种故障，而且还能反映差动保护所不能反映的不严重的匝间短路和铁心故障。
具体有：（1）、反映变压器内部多相短路；（2）、变压器线圈匝间短路，匝间与铁心或外皮短路；（3）、铁心故障（发热烧损）；（4）、油面下降或漏油；（5）、分接开关接触不良或导线焊接不良等。
此外，当变压器内部进入空气时也有所反映。
因此，是灵敏度高、结构简单、动作迅速的一种保护。
其缺点是不能反映变压器外部故障（套管和引出线），因此瓦斯保护不能作为变压器各种故障的唯一保护。
4运行维护4.1日常巡视内容运行维护人员对瓦斯继电器的巡视应注意以下几点：（1）检查气体继电器连接管上的阀门应在打开位臵。
（2）变压器的呼吸器应在正常工作状态。
（3）瓦斯保护连接片投入应正确。
（4）检查油枕的油位应在合适位臵，继电器内充满油。
（5）气体继电器防水罩一定要牢固。
（6）继电器接线端子处不应有渗油痕迹，且应能防止雨、雪、灰尘的侵入，电源及其二次回路的防水、防油和防冻措施良好。
4.2、运行注意事项:（1）瓦斯保护投跳闸的变压器，在现场应有明显的标志，跳闸试验用的探针其外罩在运行中不准旋下，须在外罩涂以红漆，以示警告。
（2）户外变压器应保证瓦斯继电器的端盖有可靠保护，以免水分侵入。
（3）瓦斯保护应同其他电气保护一样对待，其投跳闸、接信号或停用，均应严格按照操作规程的有关规定执行。
（4）新装变压器或停电检修进行过滤油，从底部注油，调换瓦斯继电器、散热器、强迫油循环装臵以及套管等工作，在投入运行时，须待空气排尽，方可将重瓦斯保护投入跳闸。
（5）变压器在带电状态下进行滤油、注油，大量放油、放气，调换硅胶，开闭热虹吸阀门，开闭瓦斯继电器联接管道的阀门，强迫油循环装臵的投入或停用时，应将重瓦斯保护从跳闸改接为信号并采取措施防止空气大量进入，待工作结束后，空气排尽，无信号示警发生时，再从信号改投跳闸。
（6）变压器运行中发现油面突然升高或突然降低时，应查明原因，在瓦斯跳闸连接片未改接至信号位臵前，禁止打开各种放气放油阀门，以防误跳闸。
（7）当变压器轻瓦斯保护信号动作后，应尽快查明原因，并作好记录，如信号动作时间间隔逐渐缩短时，说明变压器内部有故障，可能会跳闸，此时应将每次信号动作时间作详细记录，并立即向上级领导汇报。
（8）当重瓦斯保护动作后，无论变压器跳闸与否，均应尽快查明原因，并立即从瓦斯继电器中收集瓦斯气体和油样，迅速进行瓦斯成分的分析和色谱分析，以确定故障的性质。
（9）当重瓦斯保护动作后，若变压器已跳闸停电，必须对变压器作外观检查，再进行绝缘试验，在确认变压器绝缘正常，瓦斯气体分析又未发现有故障，系外部穿越性故障或继电器本身引起的误跳闸后，才可重新将变压器投入运行。
（10）变压器运行时瓦斯保护应接于信号和跳闸，有载分接开关的瓦斯保护接于跳闸。
（11）在运行变压器瓦斯保护及其二次回路上进行工作或用一台断路器控制两台变压器时，当其中一台转入备用，则应将备用变压器重瓦斯改接信号。
5动作原因轻瓦斯动作的主要原因（1）空气进入变压器逐渐聚集在瓦斯继电器上部，迫使继电器内油面下降。
空气进入运行中的变压器有三种途径。
一是变压器在换油、补充油时，欲换或补加的油未彻底进行真空脱气处理与严格按真空注油工艺进行，使油中的空气，附着在铁心、绕组、附件表面的空气及有机固体绝缘材料孔隙中的空气，在变压器投入运行后通过油的对流循环，变压器铁心的磁致伸缩，逐渐汇集、上升到瓦斯继电器内，引起信号动作。
二是变压器热虹吸器更换吸附剂（如硅胶）后，油侵及静臵时间短，空气未彻底排净，由热虹吸器进入本体循环，进而进入瓦斯继电器引起信号动作。
三是强油循环的变压器潜油泵密封不良，因油泵工作时产生的微负压导致空气进入变压器本体循环，聚集在瓦斯继电器内造成瓦斯信号动作。
（2）环境温度骤然下降，变压器本体油很快冷缩造成油位降低，或者变压器本体严重漏油引起变压器内油位降低，引起瓦斯继电器信号动作。
（3）瓦斯继电器二次信号回路故障，包括信号电缆发生接地、绝缘损坏短路、端子排接点短路，个别在信号回路中所接信号等引起干簧触点闭合，造成瓦斯信号动作。
（4）变压器内部存在放电或过热故障，引起固体绝缘材料分解，变压器油分解，产生气体，这些气体随油的对流循环逐渐变成大气泡并上升聚集在瓦斯继电器上部，迫使继电器内油面降低，引起瓦斯信号动作。
（5）变压器发生穿越性短路故障。
在穿越性故障电流作用下，油隙间的油流速度加快，当油隙内和绕组外侧产生的压力差变化大时，气体继电器就可能误动作。
穿越性故障电流使绕组动作发热，当故障电流倍数很大时，绕组温度上升很快，使油的体积膨胀，造成气体继电器误动作。
重瓦斯保护动作的原因变压器的重瓦斯保护动作跳闸的原因一般由变压器内部发生严重故障，回路有故障，近区穿越性短路故障等引起。
6动作原因分析（1）瓦斯信号动作后继电器内是否有气体聚集，是区别信号动作原因中油位降低、二次回路故障和空气进入变压器、变压器内部发生故障的最基本原则。
因二次回路故障油位降低引起瓦斯信号动作不可能产生气体，所以当继电器内无气体聚集时，应逐步判断。
首先巡视检查变压器是否有严重漏油点，若是，应立即向上级调度和主管领导汇报，采取堵漏措施；若不是，则应判断是否因环境温度骤然下降引起油位降低，此时必须观察变压器油枕油位指示位臵是否正常，油道是否阻塞。
若不正常，应采取相应措施。
若不是上述原因引起，则二次信号回路故障的可能性较大，须检查消除二次回路缺陷。
（2）继电器内聚集的气体是空气还是可燃性气体。
若继电器内的气体是空气，则应依次判断：是否因换油或补加油时空气进入变压器本体后没有排静；是否因更换变压器热虹吸器吸附剂时静臵时间短空气未彻底排静。
若是，则采取从继电器放气嘴排气，变压器监督运行；是否因空气从潜油泵进入本体引起信号动作，若是，要用逐台停运试验的方法，判断是从那台泵处空气进入，申请停泵检修。
若继电器内的气体是可燃性气体，则变压器内部存在过热、放电性故障，或过热兼放电性故障。
此时应从继电器处同时取气样和油样（并从本体下部取油样）做色谱分析，根据变压器油中溶解气体分析和判断导则判断故障的性质、发展趋势、严重程度，根据分析结论采取继续监督运行或停运吊检处理。
点燃试验与色谱分析是判断变压器内部有无故障的两种不同方法，目的一致。
点燃试验是在没有采用色谱分析对所含气体进行定性定量分析之前采用的一种方法，较简易、粗略。
点燃试验，是将用注射器收集到的气体，用火柴从放气嘴点火，若气体本身能自燃，火焰呈浅兰色，则是可燃性气体，说明变压器内部有故障；若不能自燃，则是空气，说明信号动作属空气进入造成。
色谱分析是指对收集到的气体用色谱仪对所含氢气、氧气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔等气体进行定性和定量分析，根据所含组分名称和含量准确判断故障性质、发展局势、严重程度。
如聚积在瓦斯继电器内的气体不可燃，而且是无色无嗅的，而混合气体中主要是惰性气体，氧气含量大于16%，油的闪点不降低，则说明是空气进入瓦斯继电器内，此时，变压器可继续运行。
如气体是可燃的，则说明变压器内部有故障，应根据瓦斯继电器内积聚的气体性质鉴定变压器内部故障的性质，如气体的颜色为:a、黄色不易燃的，且一氧化碳含量大于1-2%，为木质绝缘损坏;b、灰色和黑色易燃的，且氢所含量在30%以下，有焦油味，闪点降低，则说明油因过热而分解或油内曾发生过闪络故障;c、浅灰色带强烈臭味且可燃的，是纸或纸板绝缘损坏。
（3）如上述分析对变压器内的潜伏性故障还不能作出正确判断，则可采用气相色谱法作出适当判断。
进行气相色谱分析时，可从氢、烃类、一氧化碳、二氧化碳、乙炔的含量变化来判断变压器的内部故障，一般情况下:a、当氢、烃类含量急剧增加，而一氧化碳、二氧化碳含量变化不大时，为裸金属（如: 分接开关）过热性故障;b、当一氧化碳、二氧化碳含量急剧增加时，为固体绝缘物（木质、纸、纸板）过热性故障;c、当氢、烃类气体增加时，乙炔含量很高，为匝间短路或铁芯多点接地等放电性故障。
