理论力学习题(36) 学生姓名 学生学号 班级 36-1 图示.

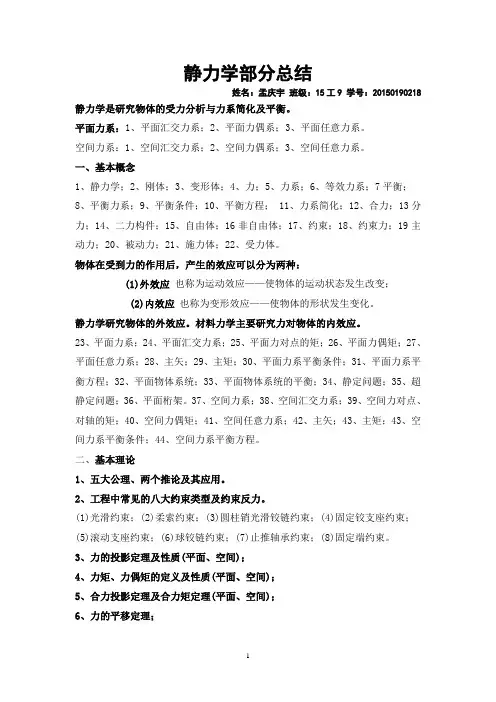

静力学部分总结姓名：孟庆宇班级：15工9 学号：20150190218静力学是研究物体的受力分析与力系简化及平衡。

平面力系：1、平面汇交力系；2、平面力偶系；3、平面任意力系。

空间力系：1、空间汇交力系；2、空间力偶系；3、空间任意力系。

一、基本概念1、静力学；2、刚体；3、变形体；4、力；5、力系；6、等效力系；7平衡；8、平衡力系；9、平衡条件；10、平衡方程； 11、力系简化；12、合力；13分力；14、二力构件；15、自由体；16非自由体；17、约束；18、约束力；19主动力；20、被动力；21、施力体；22、受力体。

物体在受到力的作用后，产生的效应可以分为两种：(1)外效应也称为运动效应——使物体的运动状态发生改变；(2)内效应也称为变形效应——使物体的形状发生变化。

静力学研究物体的外效应。

材料力学主要研究力对物体的内效应。

23、平面力系；24、平面汇交力系；25、平面力对点的矩；26、平面力偶矩；27、平面任意力系；28、主矢；29、主矩；30、平面力系平衡条件；31、平面力系平衡方程；32、平面物体系统；33、平面物体系统的平衡；34、静定问题；35、超静定问题；36、平面桁架。

37、空间力系；38、空间汇交力系；39、空间力对点、对轴的矩；40、空间力偶矩；41、空间任意力系；42、主矢；43、主矩；43、空间力系平衡条件；44、空间力系平衡方程。

二、基本理论1、五大公理、两个推论及其应用。

2、工程中常见的八大约束类型及约束反力。

(1)光滑约束；(2)柔索约束；(3)圆柱销光滑铰链约束；(4)固定铰支座约束；(5)滚动支座约束；(6)球铰链约束；(7)止推轴承约束；(8)固定端约束。

3、力的投影定理及性质(平面、空间)；4、力矩、力偶矩的定义及性质(平面、空间)；5、合力投影定理及合力矩定理(平面、空间)；6、力的平移定理；7、任意力系的四种简化结果 (平面、空间)；(1) 0='RF 0≠O M ；(2) 0≠'R F 0=O M ；(3) 0≠'R F 0≠O M ； (4) 0='RF 0=O M 。

第一章静力学基础一、是非题1．力有两种作用效果，即力可以使物体的运动状态发生变化，也可以使物体发生变形。

（）2．在理论力学中只研究力的外效应。

（）3．两端用光滑铰链连接的构件是二力构件。

（）4．作用在一个刚体上的任意两个力成平衡的必要与充分条件是：两个力的作用线相同，大小相等，方向相反。

（）5．作用于刚体的力可沿其作用线移动而不改变其对刚体的运动效应。

（）6．三力平衡定理指出：三力汇交于一点，则这三个力必然互相平衡。

（）7．平面汇交力系平衡时，力多边形各力应首尾相接，但在作图时力的顺序可以不同。

（）8．约束力的方向总是与约束所能阻止的被约束物体的运动方向一致的。

（）二、选择题1．若作用在A点的两个大小不等的力F1和F2，沿同一直线但方向相反。

则其合力可以表示为。

①F1－F2；②F2－F1；③F1＋F2；2．作用在一个刚体上的两个力F A、F B，满足F A=－F B的条件，则该二力可能是。

①作用力和反作用力或一对平衡的力；②一对平衡的力或一个力偶。

③一对平衡的力或一个力和一个力偶；④作用力和反作用力或一个力偶。

3．三力平衡定理是。

①共面不平行的三个力互相平衡必汇交于一点；②共面三力若平衡，必汇交于一点；③三力汇交于一点，则这三个力必互相平衡。

4．已知F1、F2、F3、F4为作用于刚体上的平面共点力系，其力矢关系如图所示为平行四边形，由此。

①力系可合成为一个力偶；②力系可合成为一个力；③力系简化为一个力和一个力偶；④力系的合力为零，力系平衡。

5．在下述原理、法则、定理中，只适用于刚体的有。

①二力平衡原理；②力的平行四边形法则；③加减平衡力系原理；④力的可传性原理；⑤作用与反作用定理。

三、填空题1．二力平衡和作用反作用定律中的两个力，都是等值、反向、共线的，所不同的是。

2．已知力F沿直线AB作用，其中一个分力的作用与AB成30°角，若欲使另一个分力的大小在所有分力中为最小，则此二分力间的夹角为度。

第一章习题4-1．求图示平面力系的合成结果，长度单位为m。

解：(1) 取O点为简化中心，求平面力系的主矢：求平面力系对O点的主矩：(2) 合成结果：平面力系的主矢为零，主矩不为零，力系的合成结果是一个合力偶，大小是260Nm，转向是逆时针。

习题4－3．求下列各图中平行分布力的合力和对于A点之矩。

解：(1) 平行力系对A点的矩是：取B点为简化中心，平行力系的主矢是：平行力系对B点的主矩是：向B点简化的结果是一个力R B和一个力偶M B，且：如图所示；将R B向下平移一段距离d，使满足：最后简化为一个力R，大小等于R B。

其几何意义是：R的大小等于载荷分布的矩形面积，作用点通过矩形的形心。

(2) 取A点为简化中心，平行力系的主矢是：平行力系对A点的主矩是：向A点简化的结果是一个力R A和一个力偶M A，且：如图所示；将R A向右平移一段距离d，使满足：最后简化为一个力R，大小等于R A。

其几何意义是：R的大小等于载荷分布的三角形面积，作用点通过三角形的形心。

习题4-4．求下列各梁和刚架的支座反力，长度单位为m。

解：(1) 研究AB杆，受力分析，画受力图：列平衡方程：解方程组：反力的实际方向如图示。

校核：结果正确。

(2) 研究AB杆，受力分析，将线性分布的载荷简化成一个集中力，画受力图：列平衡方程：解方程组：反力的实际方向如图示。

校核：结果正确。

(3) 研究ABC，受力分析，将均布的载荷简化成一个集中力，画受力图：列平衡方程：解方程组：反力的实际方向如图示。

校核：结果正确。

习题4-5．重物悬挂如图，已知G=1.8kN，其他重量不计；求铰链A的约束反力和杆BC所受的力。

解：(1) 研究整体，受力分析（BC是二力杆），画受力图：列平衡方程：解方程组：反力的实际方向如图示。

习题4-8．图示钻井架，G=177kN，铅垂荷载P=1350kN，风荷载q=1.5kN/m，水平力F=50kN；求支座A的约束反力和撑杆CD所受的力。

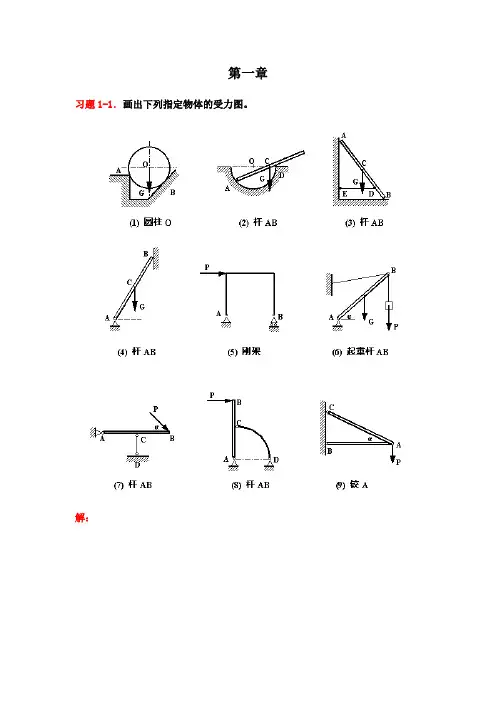

理论力学（郝桐生）第一章习题1-1．画出下列指定物体的受力图。

解：习题1-2．画出下列各物系中指定物体的受力图。

解：习题1-3．画出下列各物系中指定物体的受力图。

解：第二章习题2-1．铆接薄钢板在孔心A、B和C处受三力作用如图，已知P1=100N沿铅垂方向，P2=50N沿AB方向，P3=50N沿水平方向；求该力系的合成结果。

解：属平面汇交力系；合力大小和方向：习题2-2．图示简支梁受集中荷载P=20kN，求图示两种情况下支座A、B的约束反力。

解：(1)研究AB，受力分析：画力三角形：相似关系：几何关系：约束反力：(2) 研究AB，受力分析：画力三角形：相似关系：几何关系：约束反力：习题2-3．电机重P=5kN放在水平梁AB的中央，梁的A端以铰链固定，B端以撑杆BC支持。

求撑杆BC所受的力。

解：(1)研究整体，受力分析：(2) 画力三角形：(3) 求BC受力习题2-4．简易起重机用钢丝绳吊起重量G=2kN的重物，不计杆件自重、磨擦及滑轮大小，A、B、C三处简化为铰链连接；求杆AB和AC所受的力。

解：(1) 研究铰A，受力分析（AC、AB是二力杆，不计滑轮大小）：建立直角坐标Axy，列平衡方程：解平衡方程：AB杆受拉，BC杆受压。

(2) 研究铰A，受力分析（AC、AB是二力杆，不计滑轮大小）：建立直角坐标Axy，列平衡方程：解平衡方程：AB杆实际受力方向与假设相反，为受压；BC杆受压。

习题2-5．三铰门式刚架受集中荷载P作用，不计架重；求图示两种情况下支座A、B的约束反力。

解：(1) 研究整体，受力分析（AC是二力杆）；画力三角形：求约束反力：(2) 研究整体，受力分析（BC是二力杆）；画力三角形：几何关系：求约束反力：习题2-6．四根绳索AC、CB、CE、ED连接如图，其中B、D两端固定在支架上，A端系在重物上，人在E点向下施力P，若P=400N，α=4o，求所能吊起的重量G。

解：(1) 研究铰E，受力分析，画力三角形：由图知：(2) 研究铰C，受力分析，画力三角形：由图知：习题2-7．夹具中所用的两种连杆增力机构如图所示，书籍推力P作用于A点，夹紧平衡时杆AB与水平线的夹角为；求对于工件的夹紧力Q和当α=10o时的增力倍数Q/P。

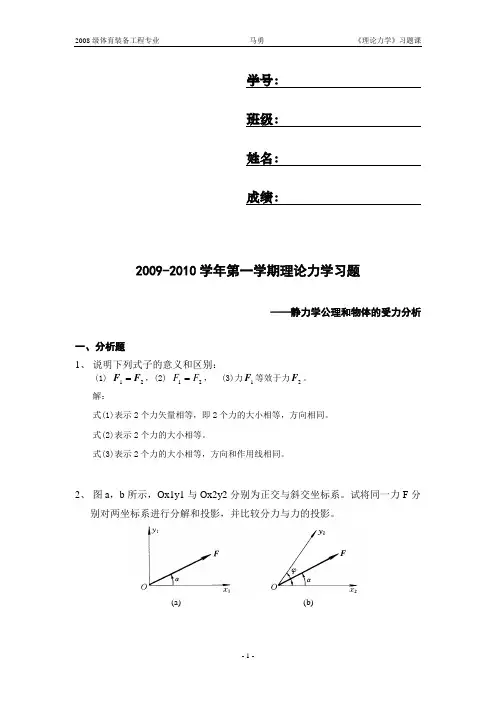

学号： 班级： 姓名： 成绩：2009-2010学年第一学期理论力学习题——静力学公理和物体的受力分析一、分析题1、 说明下列式子的意义和区别：(1) 21F F =，(2) 21F F =， (3)力1F 等效于力2F 。

解：式(1)表示2个力矢量相等，即2个力的大小相等，方向相同。

式(2)表示2个力的大小相等。

式(3)表示2个力的大小相等，方向和作用线相同。

2、 图a ，b 所示，Ox1y1与Ox2y2分别为正交与斜交坐标系。

试将同一力F 分别对两坐标系进行分解和投影，并比较分力与力的投影。

(a) (b)2x(c) (d)（a）图c11s i nc o s jiFααFF+=分力：11cos iFαFx=，11s i n jFαFy=投影：αcos1FF x=，αs i n1FF y=讨论ϕ= 90°时，投影与分力的模相等；分力是矢量，投影是代数量。

（b）图d分力：22)tansincos(iFϕααFFx-=，22sinsinjFϕαFy=投影：αcos2FF x=，)cos(2αϕ-=FFy讨论ϕ≠90°时，投影与分量的模不等。

3、画出图a中每个标注字符的物体的受力图。

所有接触处均为光滑接触。

(a)3N(b)N3N F '2N(c)(d)4、 画出图a 中每个标注字符的物体的受力图。

所有接触处均为光滑接触。

(a)2AxF(b)1N 2N2Ax(c) (d)5、 试画出图a ，b 两情形下各物体的受力图，并进行比较。

(a) (b)DRCD R F(a1) (a2)(a3)(b1)比较：图（a1）与图（b1）不同，两者之F R D值大小也不同。

6、 图a 所示为三角架结构。

力F1作用在B 铰上。

杆AB 不计自重，杆BD 杆自重为W 。

试画出图b ，c ，d 所示的隔离体的受力图，并加以讨论。

F A B1B Fy1F'(b1) (b2)(b3)AF yB 21F yB 2(c1) F A B1F F F'F 1(d1)(d2)7、 试画出图a 所示连续梁中的梁AC 和CD 的受力图。

第一章习题4-1．求图示平面力系的合成结果，长度单位为m。

解：(1) 取O点为简化中心，求平面力系的主矢：求平面力系对O点的主矩：(2) 合成结果：平面力系的主矢为零，主矩不为零，力系的合成结果是一个合力偶，大小是260Nm，转向是逆时针。

习题4－3．求下列各图中平行分布力的合力和对于A点之矩。

解：(1) 平行力系对A点的矩是：取B点为简化中心，平行力系的主矢是：平行力系对B点的主矩是：向B点简化的结果是一个力R B和一个力偶M B，且：1word版本可编辑.欢迎下载支持.如图所示；将R B向下平移一段距离d，使满足：最后简化为一个力R，大小等于R B。

其几何意义是：R的大小等于载荷分布的矩形面积，作用点通过矩形的形心。

(2) 取A点为简化中心，平行力系的主矢是：平行力系对A点的主矩是：向A点简化的结果是一个力R A和一个力偶M A，且：如图所示；将R A向右平移一段距离d，使满足：最后简化为一个力R，大小等于R A。

其几何意义是：R的大小等于载荷分布的三角形面积，作用点通过三角形的形心。

2word版本可编辑.欢迎下载支持.习题4-4．求下列各梁和刚架的支座反力，长度单位为m。

解：(1) 研究AB杆，受力分析，画受力图：列平衡方程：解方程组：反力的实际方向如图示。

校核：结果正确。

(2) 研究AB杆，受力分析，将线性分布的载荷简化成一个集中力，画受力图：3word版本可编辑.欢迎下载支持.列平衡方程：解方程组：反力的实际方向如图示。

校核：结果正确。

(3) 研究ABC，受力分析，将均布的载荷简化成一个集中力，画受力图：列平衡方程：解方程组：4word版本可编辑.欢迎下载支持.反力的实际方向如图示。

校核：结果正确。

习题4-5．重物悬挂如图，已知G=1.8kN，其他重量不计；求铰链A的约束反力和杆BC所受的力。

解：(1) 研究整体，受力分析（BC是二力杆），画受力图：列平衡方程：解方程组：反力的实际方向如图示。

《理论力学》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《理论力学》（编号为 06015）共有单选题 , 计算题 , 判断题 ,填空题等多种试题类型，其中，本习题集中有[ 判断题 ] 等试题类型未进入。

一、单选题1. 作用在刚体上仅有二力F A、 F B，且 F A F B 0 ，则此刚体________。

⑴、一定平衡⑵、一定不平衡⑶、平衡与否不能判断2. 作用在刚体上仅有二力偶，其力偶矩矢分别为M A、M B，且M A＋M B 0 ，则此刚体 ________ 。

⑴、一定平衡⑵、一定不平衡⑶、平衡与否不能判断3. 汇交于 O 点的平面汇交力系，其平衡方程式可表示为二力矩形式。

即m A F i 0 ，m B F i 0 ，但________。

⑴、 A 、 B 两点中有一点与O 点重合⑵、点 O 不在 A 、 B 两点的连线上⑶、点 O 应在 A 、 B 两点的连线上⑷、不存在二力矩形式，X 0, Y 0 是唯一的4. 力F在 x 轴上的投影为 F ，则该力在与x 轴共面的任一轴上的投影________ 。

⑴、一定不等于零⑵、不一定等于零⑶、一定等于零⑷、等于 F________。

5. 若平面一般力系简化的结果与简化中心无关，则该力系的简化结果为⑴、一合力⑵、平衡⑶、一合力偶⑷、一个力偶或平衡6.若平面力系对一点 A 的主矩为零，则此力系________。

⑴、不可能合成一个力⑵、不可能合成一个力偶⑶、一定平衡⑷、可能合成一个力偶，也可能平衡7.已知 F1、 F2、 F3、 F4为作用刚体上的平面共点力系，其力矢关系如图所示为平行四边形，因此可知________。

⑴、力系可合成为一个力偶⑵、力系可合成为一个力⑶、力系简化为一个力和一个力偶⑷、力系的合力为零，力系平衡8. 已知一平衡的平面任意力系F1、 F2F n1，如图，则平衡方程m A 0 ，m B 0 ，Y 0中（AB y ），有________个方程是独立的。

理论力学练习题库1、图示力F1、F2、F3和F4分别在坐标轴X上的投影的计算式为（）。

A. X1=-F1cosα1B. X2=-F1cosα2C. X3=-F1cosα3D. X4=-F1cosα4正确:【A】2、力是（）A. 定位矢量B. 变矢量C. 标量D. 只与方向有关正确:【A】3、空间力偶矩是( )。

A. 代数量B. 滑动矢量C. 定位矢量D. 自由矢量正确:【C】4、某空间力系，若各力作用线均通过某一固定点，则其独立的平衡方程式的最大数目为( )个。

A. 3B. 4C. 5D. 6E. 2正确:【A】6、质心在转轴上的匀角速度定轴转动刚体，其惯性力系向转轴上的某点简化的结果可能是：A. 零力系B. 一个力偶或零力系C. 一个力D. 一个力螺旋正确:【B】8、惯性力的方向与加速度的方向（）。

A. 相同B. 相反C. 不确定D. 以上都不对正确:【B】5、直角刚杆AO =2m，BO =3m，已知某瞬时A点的速度=6m/s；而B点的加速度与BO成= 60°角。

则该瞬时刚杆的角加速度=（）rad/s2。

A. 3B.C. 5D. 9正确:【D】7、边长b =100 mm 的正方形均质板重400N，由三根绳拉住，如图所示，当FG绳被剪断的瞬时，BE绳的张力（）；A. B.C. D.正确:【A】9、曲柄OA以匀角速度转动，当系统运动到下图所示位置(OA//O1B，AB⊥OA)时，则有v A v B，a A a B，ωAB 0，αAB 0。

若记①等于，②不等，则横线上正确的答案是（）A. ①②①②B. ②①②①C. ①①②②D. ②②①①正确:【A】10、结构如图1所示，力F与杆1和杆2平行，不计各构件自重，则图示结构中的零力杆为：A. 1杆B. 2杆C. 3杆D. 4杆正确:【C】12、平面运动刚体上三个点A、B、C构成等边三角形，某瞬时各点加速度或速度矢量如图2所示。

则图2中——所示的运动是可能的。

第一章习题1-1．画出下列指定物体的受力图。

解：习题1-2．画出下列各物系中指定物体的受力图。

解：习题1-3．画出下列各物系中指定物体的受力图。

解：第二章习题2-1．铆接薄钢板在孔心A、B和C处受三力作用如图，已知P1=100N沿铅垂方向，P2=50N沿AB方向，P3=50N沿水平方向；求该力系的合成结果。

解：属平面汇交力系；合力大小和方向：习题2-2．图示简支梁受集中荷载P=20kN，求图示两种情况下支座A、B的约束反力。

解：(1)研究AB，受力分析：画力三角形：相似关系：几何关系：约束反力：(2) 研究AB，受力分析：画力三角形：相似关系：几何关系：约束反力：习题2-3．电机重P=5kN放在水平梁AB的中央，梁的A端以铰链固定，B端以撑杆BC支持。

求撑杆BC所受的力。

解：(1)研究整体，受力分析：(2) 画力三角形：(3) 求BC受力习题2-4．简易起重机用钢丝绳吊起重量G=2kN的重物，不计杆件自重、磨擦及滑轮大小，A、B、C三处简化为铰链连接；求杆AB和AC所受的力。

解：(1) 研究铰A，受力分析（AC、AB是二力杆，不计滑轮大小）：建立直角坐标Axy，列平衡方程：解平衡方程：AB杆受拉，BC杆受压。

(2) 研究铰A，受力分析（AC、AB是二力杆，不计滑轮大小）：建立直角坐标Axy，列平衡方程：解平衡方程：AB杆实际受力方向与假设相反，为受压；BC杆受压。

习题2-5．三铰门式刚架受集中荷载P作用，不计架重；求图示两种情况下支座A、B的约束反力。

解：(1) 研究整体，受力分析（AC是二力杆）；画力三角形：求约束反力：(2) 研究整体，受力分析（BC是二力杆）；画力三角形：几何关系：求约束反力：习题2-6．四根绳索AC、CB、CE、ED连接如图，其中B、D两端固定在支架上，A端系在重物上，人在E点向下施力P，若P=400N，α=4o，求所能吊起的重量G。

解：(1) 研究铰E，受力分析，画力三角形：由图知：(2) 研究铰C，受力分析，画力三角形：由图知：习题2-7．夹具中所用的两种连杆增力机构如图所示，书籍推力P作用于A点，夹紧平衡时杆AB与水平线的夹角为；求对于工件的夹紧力Q和当α=10o时的增力倍数Q/P。

《理论力学》试卷集(总19页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--中国矿业大学06-07学年第2学期《理论力学》试卷（A卷）考试时间：100分钟考试方式：闭卷学院班级姓名学号题号一二三四五总分得分阅卷人一．填空题（40分，每题4分。

请将简要答案填入划线内）1．已知A物块重500N，B物块重200N，A物与地面间摩擦系数为，A块与B块间的摩擦系数为。

则拉动物块A的最小力P= ，A块与B块间的摩擦力大小= 。

2．两直角刚杆AC、CB支承如图，在铰C处受力F作用，则A处约束反力大小= 。

方向与x轴正向所成夹角= 。

3．平面桁架及载荷如图所示，则受力为零的杆的标号为。

4．在边长为a的正方体的顶角A处，作用一力F，则力F对O点之矩的大小为。

5．图示机构中，刚性板AMB与杆O1A、O2B铰接，若O1A=O2B=r，O1O2=AB=l，在图示瞬时，O1A的角速度为?，角加速度为?，则M点的速度大小= 。

6kN1m物重100kN，物重25kN，物与地面的静摩擦因数为，滑轮处摩擦不计。

则物体A与地面间的摩擦力为。

3．图示悬臂桁架中，内力为零的杆有。

4.若空间力系中各力的作用线均与某一直线相交，则该力系最多有个独立的平衡方程。

5.小球M沿半径为R的圆环以匀速v r运动。

圆环沿直线以匀角速度??顺时针方向作纯滚动。

取小球为动点，圆环为动参考系，则小球运动到图示位置瞬时：牵连速度的大小为；科氏加速度大小为。

6. 已知AB =BC =CD =2R ，图示瞬时A ，B ，C 处在一水平直线位置上而CD 铅直，且AB 杆以角速度?转动，则该瞬时杆BC 的角速度大小为 ；轮D 的角速度大小为 。

7. 匀质圆盘质量为m ，半径为r ，在图平面内运动。

已知其上A 点的速度大小v A =v ，B 点的速度大小2v v B =，方向如图示。

则圆盘在此瞬时的动量大小为 ；对C 点的动量矩大小为 。

中国矿业大学06-07学年第2学期《理论力学》试卷（A卷）考试时间：100分钟考试方式：闭卷学院班级姓名学号题号一二三四五总分得分阅卷人一．填空题（40分，每题4分。

请将简要答案填入划线内）1．已知A物块重500N，B物块重200N，A物与地面间摩擦系数为0。

20，A块与B块间的摩擦系数为0.25。

则拉动物块A的最小力P= ，A块与B块间的摩擦力大小= 。

2．两直角刚杆AC、CB支承如图，在铰C处受力F作用,则A处约束反力大小= .方向与x轴正向所成夹角= 。

3．平面桁架及载荷如图所示，则受力为零的杆的标号为 .4．在边长为a的正方体的顶角A处，作用一力F，则力F对O点之矩的大小为。

5．图示机构中,刚性板AMB与杆O1A、O2B铰接，若O1A=O2B=r，O1O2=AB=l,在图示瞬时，O1A的角速度为,角加速度为，则M点的速度大小= 。

6．图示机构中，已知O1A=O2B，当O1A//O2B时,O1A与O2B 杆转动的角速度、角加速度分别为1、1与2、2，则该瞬时相互间的大小关系为12；12。

（请填等于或不等于）7．质量为m，长度为l的均质细杆AB,绕其距端点A为l/3并垂直于杆的轴O以匀角速度转动,此时AB杆的动量大小= ，对轴O的动量矩大小8．如图所示，一质量为m，半径为r的钢管放在光滑的具有分枝的转轴上，为使钢管不滑动，则分枝转轴的角速度应满足 .9．质量为m、长为l的均质杆静止地放在光滑的水平面内，若某瞬时在杆的一端施加一冲量，大小为I，方向与杆垂直，则冲击结束时杆的角速度= 。

10．在图所示的平面机构中,试用OA杆的虚位移表达套筒B的虚位移y B= 。

二．计算题(本题15分）图示平面支架,直角弯杆BE与水平杆AD在C点铰接，AD杆的D端铰接一半径为r=0.3m的滑轮。

跨过滑轮的绳子，一端水平地系于弯杆的E点，另一端悬挂有重为Q=100kN的物块.设AB=AC=CD=1m，不计摩擦及其余各构件重量，试求系统平衡时，支座A和B处的约束力.三．计算题（本题15分）机构如图所示，已知：b，OA=e。

理论力学习题册答案班级姓名学号第一章静力学公理与受力分析(1)一．是非题1、加减平衡力系公理不但适用于刚体，还适用于变形体。

（）2、作用于刚体上三个力的作用线汇交于一点，该刚体必处于平衡状态。

（）3、刚体是真实物体的一种抽象化的力学模型，在自然界中并不存在。

（）4、凡是受两个力作用的刚体都是二力构件。

（）5、力是滑移矢量，力沿其作用线滑移不会改变对物体的作用效果。

（）二．选择题1、在下述公理、法则、原理中，只适于刚体的有（）①二力平衡公理②力的平行四边形法则③加减平衡力系公理④力的可传性原理⑤作用与反作用公理三．画出下列图中指定物体受力图。

未画重力的物体不计自重，所有接触处均为光滑接触。

多杆件的整体受力图可在原图上画。

(a)球A(b)杆AB- 1 -(c)杆AB、CD、整体(d)杆AB、CD、整体(e)杆AC、CB、整体(f)杆AC、CD、整体四．画出下列图中指定物体受力图。

未画重力的物体不计自重，所有接触处均为光滑接触。

多杆件的整体受力图可在原图上画。

(a)球A、球B、整体(b)杆BC、杆AC、整体- 2 -班级姓名学号第一章静力学公理与受力分析（2）一．画出下列图中指定物体受力图。

未画重力的物体不计自重，所有接触处均为光滑接触。

多杆件的整体受力图可在原图上画。

(a)杆AB、BC、整体(c)杆AB、CD、整体CAFAxDBFAyFBWEW(b)杆ABOriginal Figure、BC、轮E、整体FBD of the entire frame(d)杆BC带铰、杆AC、整体- 3 -(e)杆CE、AH、整体(g)杆AB带轮及较A、整体(f)杆AD、杆DB、整体(h)杆AB、AC、AD、整体- 4 -班级姓名学号第二章平面汇交和力偶系一．是非题1、因为构成力偶的两个力满足F= - F’，所以力偶的合力等于零。

（）2、用解析法求平面汇交力系的合力时，若选用不同的直角坐标系，则所求得的合力不同。

（）3、力偶矩就是力偶。
