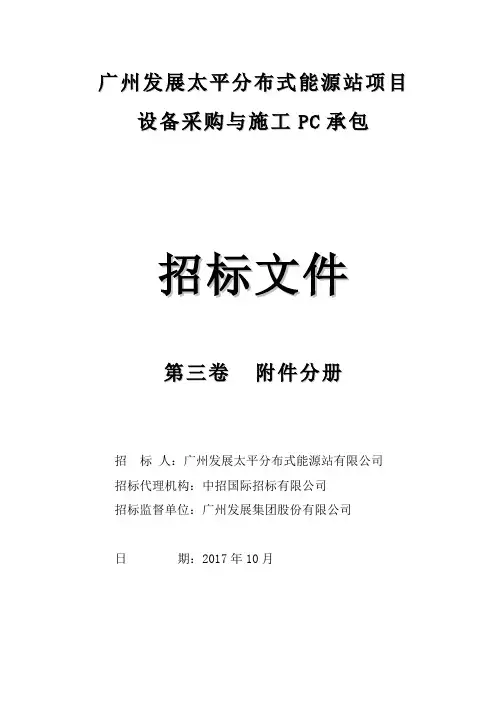

广州发展太平分布式能源站项目设备采购与施工P C承包招标文件第三卷附件分册招标人：广州发展太平分布式能源站有限公司招标代理机构：中招国际招标有限公司招标监督单位：广州发展集团股份有限公司日期：2017年10月目录附件一：临建设施 (1)附件二：工程范围及接口 (3)附件三：供货范围 (11)附件四：工程项目进度计划（暂定） (12)附件五：工程建设目标 (13)附件六：供货质量控制 (16)附件七：施工质量管理 (22)附件八：现场管理 (30)附件九：工程进度管理 (33)附件十：工程信息管理 (45)附件十一：工程资料管理 (47)附件十二：工程分包、劳务分包及临时用工管理规定 (49)附件十三：电缆防火封堵工程技术要求 (54)附件十四：差异表 (56)附件一：临建设施1、总则投标人负责统一规划、统一设计现场施工总平面，施工临建设施必须符合国家及当地市政、消防、环保等相关监管部门的要求。
必须做到临建结构形式统一，色调统一，美观整齐，临建施工前必须向招标人提交临建方案和施工图设计，并取得招标人批准。
禁止使用竹料、木材、油毡、石棉瓦等易燃或对人体有害的材料搭建临时设施。
2、施工用地招标人提供的站区外用地作为施工生产临用场地。
施工生产临用场地不足部分及施工生活区均由投标人在厂外自行解决。
由投标人自行解决的，要求相对集中，便于对施工人员进行管理。
3、临建设施要求3.1 现场办公用房、居住用房要采用砖混结构或组合板房。
3.2 采取有组织排水，雨水和污水需分流，办公室、住房依据有关设计规范设公用卫生间。
现场车辆出口设置洗车水槽和高压冲洗水枪。
3.3 办公区和生活区的道路、停车场采用混凝土硬化，其余露土部分要进行绿化处理。
3.4 办公用房、居住用房、食堂、封闭仓库等的建筑面积、建设标准由投标人自行确定并符合相关规定，但需根据现有施工用地情况进行统筹规划，做到合理适用。
3.5 办公区、生活区的围栏采用底部砌砖抹面、上部采用钢条隔栅的防护围栏，其他施工各功能区域的防护围栏采用防锈网型隔离栅，顶部设三道镀锌钢丝毛刺，防锈网隔离栅高度为2米。
3.6 投标人应确保路面长期完好，不下沉、不积水。
站区内道路两侧设排水明沟并经过沉砂池后与站区外排水沟贯通，要确保大雨季节雨水排放畅通，但排水沟道不得与永久的雨排水管网贯通。
3.7 现场的垃圾箱、废料箱、厕所、休息室（班房）、仓库、防护围栏、防护盖板、宣传标语牌、横幅、电焊机防护棚等临时设施必须执行统一的标准、结构形式和色调，整齐、美观，实施前必须经监理方、招标人审批同意。
3.8 工程完工时,投标人必须按招标人的要求对临建设施进行清理及拆除，做到工完场清。
附件二：工程范围及接口一、工程承包范围1.1总则（1）工程承包范围为上海艾能电力工程有限公司设计的广州发展太平分布式能源站项目的全部设计范围，采用建筑、安装施工及主辅机设备材料采购总承包方式，包括全站内外建筑工程、安装工程以及相关的调试、试运、直至移交试生产等全部工作；同时包含所有主辅机设备及材料均由投标人负责采购供货。
（2）投标人负责催图，负责所有基建物资的催交、装卸、转运、代收、代管、保养、主辅机设备消缺；（3）负责工程项目（含临建设施）施工报建取证（含施工许可证、规划许可证等）、工程质量监督报建（属地质监站、承压院、广东省电力工程质量监督中心站等）、政府部门要求的其他报建和取证工作，以及项目通过政府部门组织的竣工验收所必备的消防、环保、节能、防雷、规划、水保、卫生防疫、白蚁防治、排水/排污等各项专项验收（含第三方检测）、竣工验收报验取证、竣工资料移交取证（政府档案专项验收证）；（4）凡需政府职能部门审查的施工方案由投标人负责方案的编制、送审，并通过政府相关职能部门的审查，费用含在总价中；（5）1980年西安坐标系与广州市城建坐标之间的转换，由投标人负责联系规划部门进行测量并转换，并将满足报建和验收的成果提交招标人，费用包含在总价中；（6）按国家、地方及行业规定需送相关部门检验的乙供设备材料，由投标人负责制样、送检并提供检验报告；(7) 工程施工中，为符合技术规范书、国家标准、行业规范要求所需进行的各种检验、试验均由投标人负责；（8）所有招标范围内的特种设备(含特种设备安全附件,如安全阀、压力表、温度计等的送检、校验)、设施（包括但不限于：电梯、起重设备、防雷、接地、消防、压力容器、锅炉、压力管道等）报建、报验和取证（含合格证、使用证等）等；（9）站内外建构筑物及管道敷设负挖（含超挖）、回填（含换填）、以及基础施工时旧桩基、旧承台、旧道路和旧地梁等地下设施及障碍物（含成片石块或大范围回填石）的清除；（10）投标人应委托具有水土保持监测资质的单位，制定水土保持监测规划，开展水土保持监测工作，竣工后编制检测报告。
监测费用由投标人负责。
（11）投标人自行制定大件从堆场、组装场地至施工现场的运输方案，需考虑沿途道路、桥、涵加固和改造费用，并负责取得相关政府部门的许可；（12）因施工原因造成的设施、场地（如道路、围墙、绿化、民宅、市政管网等）的损坏、污染、干扰等，由投标人负责修复及赔偿；（13）投标人采购的钢结构、地埋预制保温管必须为工厂化加工；（14）本项目采用KKS编码；（15）投标人负责采购的主、辅机设备材料须符合技术规范书中短名单供应商要求，同时招标文件经招标人审定后，才能开始招标，招标结果也需报招标人审定，招标人拥有最终否决权和解释权。
（16）本项目施工图设计将在概念设计、初步设计、设计优化后的基础上开展，最终以监理组织施工图纸汇审并通过且实际用于施工的正式图纸为准。
（17）因招标人或监理公司根据现场实际需要，调整施工顺序而发生的机械/设备/材料转运、施工场地/道路的开挖、平整、维护工作及其他相关措施均由投标人承担，费用包在投标报价中。
（18）投标人负责施工现场地下管线（含雨水管等）、邻近建构筑物及地下管线等的保护，费用包在投标报价中。
（19）取土、弃土由投标人负责，弃土及取土场地由投标人在厂外选取，需符合环保、水土保持及太平管委会等的相关要求，费用包在投标报价中。
（20）厂外的临时施工用场地的平整、回填、租借费用（如有）；（21）投标人应对所有设备的临时及永久标签的提供和安装负责，符合《电厂标识系统设计导则》DL/T 950——2005标准及KKS编码要求。
设备永久标签采用中文，材质采用不锈钢。
（22）站区围墙外与市政道路、管线（含给排水、电气、通讯等管线）的连接段施工，费用包在投标报价中。
（23）投标人还应负责所有参建单位临时办公区域综合布线系统的安装调试维护工作，与P6E/C系统服务器及其他所需服务器的连接、调试、维护工作。
连接所需材料由投标人负责供货。
（24）编制水保方案，并定期向水行政主管部门报告方案实施情况。
1.2 土建工程工作范围（包括但不限于）本项目建设采用建安施工总包方式，土建工程施工采用包工包料，施工范围内所有建筑材料和辅助设施均由投标人负责采购。
范围包括站内外土建。
以下内容仅为概述，具体详见招标图纸及主辅机设备材料清册及土建工程量清单。
1.2.1 主辅生产工程（包括但不限于此）（1）热力系统1）主厂房本体及设备基础（含主厂房本体、燃气机房本体、余热锅炉辅助车间本体、燃气锅炉辅助车间本体、余热锅炉基础、燃气锅炉基础、燃气轮发电机组基础、汽轮发电机组基础、机炉相关附属设备基础等）；2）排烟系统（含烟道制作、支架、烟囱等）。
3）厂外热网系统（含站区至用户配汽站）（2）水处理系统1）循环水加药间及设备基础；2）水处理车间区；3）炉内加药间及汽水取样装置；4）其它。
（3）供水系统1）循环水排水管；2）排水口；3）机力冷却塔（塔体、水池等）；4）水工附属建筑；5）厂外自来水供水专线；6）厂外排水至市政管网7）其它。
（4）电气系统1）构筑物（含主变、厂变、备变、出线构架及铁塔（如有）、封母支架等）；2）接入系统专线；3）其它。
（5）附属建（构）筑：1）站区性建筑（含综合办公楼、材料库、天燃气调压站、站区道路及照明、站区沟道、全厂综合管架、围墙等）；注：全厂室内外沟道盖板，除使用上有特殊要求的（如：①处于腐蚀环境、②考虑车辆通行的位置、③地面堆载较重的区域），其它均采用成品无机复合型（水泥基）预制沟道盖板，盖板宽度要求为500mm（转角处异形盖板除外），盖板长度为沟道净宽+400mm。
每块盖板的承载能力要求不低于4KN/m2（集中荷载）或10KN/m2（均布荷载），盖板的压花和颜色由业主和设计单位在施工图阶段协商确定。
沟道盖板安装缝隙大小应统一，板与板之间必须平整，转角处盖板必须合理布置，盖板安装后，不得有晃动响声。
2）站区绿化；按设计图纸要求进行3)其它与厂址有关的单项工程：（1）站区土地平整（含土方开挖、运输、填方等）。
（2）全厂建构筑物基础土石方开挖（含超挖）、回填（含换填）及清运等；以及基础施工时旧桩基、旧承台、旧道路和旧地梁等地下设施及障碍物（含成片石块或大范围回填石）（3）厂内外道路。
（4）测量控制网、沉降观测装置、地下管网标示桩等。
（5）其它与本招标范围有出入的遗漏土建项目，投标人应在技术偏差中提出。
1.3 安装工程工作范围（包括但不限于以下内容，具体以施工图为准）（1）主厂房、燃机房设备安装和单体单机调试；（2）余热锅炉岛、辅助燃气锅炉辅助车间设备安装和单体调试；（3）综合办公楼设备安装和调试；（4）变压器安装和单体调试；（5）10.5kV配电装置设备安装和单体调试；（6）设计范围内线缆敷设安装及光缆的熔接，光缆链路的电气性能测试；（7）全厂接地网施工；（8）循环水系统设备安装和单体调试（包括机械通风冷却塔系统）；（9）天然气调压系统设备安装和单体调试（范围与接口详见技术规范书）；（11）供热系统设备安装和单体调试（能源站内）；（12）能源站热网系统设备安装和调试（至用户配汽站）（13）空压机房和压缩空气供应系统设备安装和单体调试；（14）除盐水处理系统设备安装和单体调试；（15）循环水加药系统设备安装和单体调试；（16）烟气监测系统设备安装和单体调试；（17）控制系统设备安装，及安装阶段的分段测试。
（18）ECMS系统设备安装，及安装阶段的分段测试。
