锌与锌合金镀层三价铬钝化的优越性分析

镀锌三价铬蓝色钝化液它里面的三价铬可是个很重要的角色哦。

三价铬相对来说比六价铬要环保得多啦。

以前呢，有些钝化液用的是六价铬，但是六价铬对环境不太友好，现在大家都在提倡用三价铬的钝化液，这也是在为咱们的地球妈妈着想呀。

1. 外观超美。

那蓝色的外观，就像是给金属制品戴上了蓝色的宝石一样。

它让镀锌后的东西看起来更加高档、精致。

不管是一些小的五金件，还是比较大的金属结构件，只要经过这种钝化液的处理，立马就有了一种高大上的感觉。

我就见过那种经过处理后的小螺丝，在阳光下蓝色的光泽一闪一闪的，可迷人了呢。

2. 防腐性能棒。

3. 环保友好。

刚刚也提到了，三价铬的环保性是它的一大优势。

现在全世界都在倡导环保，咱们在金属加工这个领域也不能落后呀。

使用这种环保的钝化液，既可以满足生产的需求，又不会对环境造成太大的危害。

这就像是我们在赚钱的同时，也没有忘记照顾我们生活的这个美丽家园。

三、它的使用过程。

1. 准备工作。

2. 钝化处理。

然后就可以把物件浸泡到钝化液里面啦。

这个浸泡的时间可是有讲究的哦。

浸泡时间太短，可能形成的保护膜就不够完整；浸泡时间太长呢，又可能会有一些不好的影响。

一般来说，根据物件的大小、材质等因素，会有一个合适的浸泡时间范围。

这就需要有经验的工人师傅来把握啦。

在浸泡的过程中，就好像是钝化液在和镀锌层亲密接触，慢慢地给它穿上那件蓝色的保护衣。

3. 后处理。

四、一些小问题和解决办法。

1. 颜色不均匀。

有时候可能会出现颜色不均匀的情况，这可有点影响美观呢。

一般来说，这可能是因为物件在钝化液里面浸泡的时候没有完全浸没或者是浸泡过程中晃动不均匀造成的。

解决的办法呢，就是要保证物件完全浸没在钝化液中，并且可以适当地进行搅拌，让钝化液能够均匀地作用在物件的表面。

2. 膜层附着力不好。

如果膜层的附着力不好的话，那这层保护膜就很容易脱落，就失去了它的保护作用啦。

这个可能是因为表面清洗不够彻底或者是钝化液的浓度不合适。

这时候就要重新检查清洗的流程，确保表面干净，并且可以调整一下钝化液的浓度，找到最适合的那个点。

锌镍合金三价铬蓝色钝化液一、引言锌镍合金是一种具有良好耐蚀性能的材料，广泛应用于汽车、航空航天等领域。

为了进一步提高其耐蚀性能，常采用三价铬蓝色钝化技术进行表面处理。

本文将对锌镍合金三价铬蓝色钝化液进行详细介绍。

二、锌镍合金三价铬蓝色钝化液的组成1. 主要成分：三价铬盐、氧化剂、缓蚀剂等。

2. 辅助成分：表面活性剂、缓冲剂等。

三、锌镍合金三价铬蓝色钝化液的工艺流程1. 清洗：将锌镍合金零件进行清洗，去除表面污垢和油脂。

2. 酸洗：使用酸性溶液对零件进行酸洗，去除表面氧化物和其他杂质。

3. 中和：使用碱性溶液对零件进行中和处理，使其表面呈现中性或微碱性状态。

4. 钝化：将零件浸泡在三价铬蓝色钝化液中，使其表面形成一层薄膜，提高其耐蚀性能。

5. 水洗：将零件从钝化液中取出，用清水进行冲洗，去除表面残留的钝化液和其他杂质。

6. 干燥：将零件放置在通风干燥的地方，使其表面干燥。

四、锌镍合金三价铬蓝色钝化液的性能1. 良好的耐蚀性能：经过三价铬蓝色钝化处理后，锌镍合金零件表面形成一层致密的氧化物薄膜，具有良好的耐蚀性能。

2. 显色效果好：经过三价铬蓝色钝化处理后，锌镍合金零件表面呈现出深蓝色或浅蓝色，具有良好的装饰效果。

3. 环保性能好：三价铬盐是一种环保型材料，不会对环境造成污染。

五、锌镍合金三价铬蓝色钝化液的应用领域1. 汽车行业：汽车发动机、变速箱等部件。

2. 航空航天行业：飞机发动机、航空电子设备等部件。

3. 电子行业：电子器件、半导体器件等部件。

六、锌镍合金三价铬蓝色钝化液的注意事项1. 使用前应先进行试验，确定处理参数和时间。

2. 使用过程中应严格控制工艺流程，避免出现偏差。

3. 处理后的零件应及时清洗和干燥，避免表面膜层受到污染或损坏。

七、结论锌镍合金三价铬蓝色钝化液是一种具有良好耐蚀性能和显色效果的表面处理技术。

在汽车、航空航天等领域具有广泛应用前景。

在使用过程中需要注意控制工艺流程，并及时清洗和干燥处理后的零件。

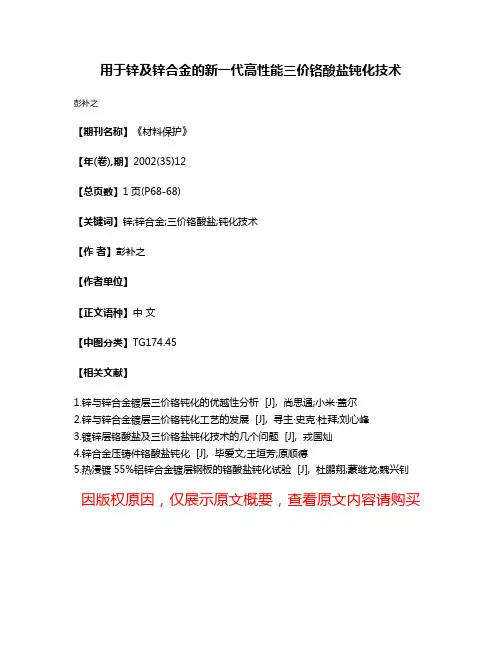

用于锌及锌合金的新一代高性能三价铬酸盐钝化技术
彭补之
【期刊名称】《材料保护》
【年(卷),期】2002(35)12
【总页数】1页(P68-68)
【关键词】锌;锌合金;三价铬酸盐;钝化技术
【作者】彭补之
【作者单位】
【正文语种】中文
【中图分类】TG174.45
【相关文献】
1.锌与锌合金镀层三价铬钝化的优越性分析 [J], 尚思通;小米·盖尔

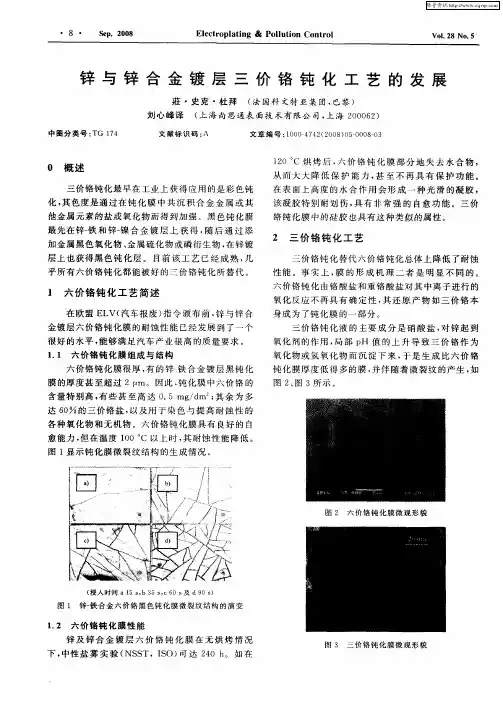

2.锌与锌合金镀层三价铬钝化工艺的发展 [J], 寻主·史克·杜拜;刘心峰
3.镀锌层铬酸盐及三价铬盐钝化技术的几个问题 [J], 戎国灿
4.锌合金压铸件铬酸盐钝化 [J], 毕爱文;王垣芳;原顺德
5.热浸镀55%铝锌合金镀层钢板的铬酸盐钝化试验 [J], 杜鹏翔;蒙继龙;魏兴钊因版权原因，仅展示原文概要，查看原文内容请购买。

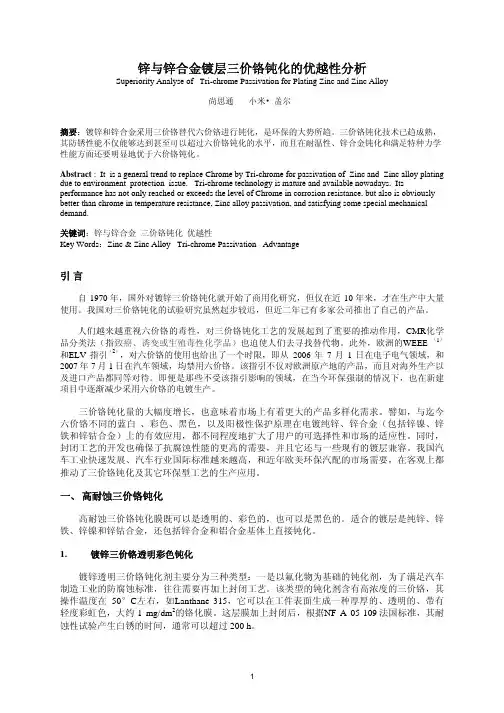

锌与锌合金镀层三价铬钝化的优越性分析Superiority Analyse of Tri-chrome Passivation for Plating Zinc and Zinc Alloy尚思通小米•盖尔摘要：镀锌和锌合金采用三价铬替代六价铬进行钝化，是环保的大势所趋。

三价铬钝化技术已趋成熟，其防锈性能不仅能够达到甚至可以超过六价铬钝化的水平，而且在耐温性、锌合金钝化和满足特种力学性能方面还要明显地优于六价铬钝化。

Abstract : It is a general trend to replace Chrome by Tri-chrome for passivation of Zinc and Zinc alloy plating due to environment protection issue. Tri-chrome technology is mature and available nowadays. Its performance has not only reached or exceeds the level of Chrome in corrosion resistance, but also is obviously better than chrome in temperature resistance, Zinc alloy passivation, and satisfying some special mechanical demand.关键词：锌与锌合金三价铬钝化优越性Key Words：Zinc & Zinc Alloy Tri-chrome Passivation Advantage引言自1970年，国外对镀锌三价铬钝化就开始了商用化研究，但仅在近10年来，才在生产中大量使用。

我国对三价铬钝化的试验研究虽然起步较迟，但近二年已有多家公司推出了自己的产品。

三价铬钝化的提出三价铬钝化的提出传统的六价铬钝化工艺具有成熟稳定、价格低廉、品种多样、高的耐蚀性和钝化膜的自修复能力等优点得到广泛的应用。

但是六价铬是强致癌物质，对环境与人体健康会造成严重危害。

我国在锌层上进行无六价铬钝化工艺的研究工作已进行了很久，主要集中搞无铬钝化和三价铬钝化两个方面。

前者在二十多年前就进行了很多研究，主要是采用钛酸盐、钼酸盐、钨酸盐、稀土、硅酸盐等。

因外观与耐蚀性不好，未用于工业生产，致使无六价铬钝化技术主要依赖三价铬钝化工艺的开发应用。

三价铬钝化技术的进展(1)第一代三价铬钝化络合剂主要为氟化物，而氟化物Cr(III)络合比较稳定，膜层薄，所以形成的膜层颜色一般为银白色、蓝白色，耐蚀性差，中性盐雾试验不超过8～16h。

(2)第二代三价铬钝化技术第二代三价铬钝化剂的共同特点是采用有机络合剂，并加入其他金属，耐蚀性大大提高，并可以得到不同钝化膜的颜色，如蓝色、彩色、黑色。

操作条件要求相对较低。

(3)第三代三价铬钝化技术是在第二代钝化液中直接加入封孔剂，例如酸性硅溶胶、纳米Si 氧化物，它们被填充在钝化膜的骨架中，克服了三价铬钝化无自愈能力的缺点，大大提高膜层的耐蚀性。

三价铬钝化剂的组成和成膜机理三价铬钝化剂一般含有以下成分。

①三价铬Cr(Ⅲ) 钝化膜的主成分来源，三价铬可取氯化铬、硫酸铬、硝酸铬、磷酸铬、醋酸铬和硫酸铬钾等，还可以使用铬酸和重铬酸的还原产物。

②氧化剂产生锌离子，促使钝化膜形成。

氧化剂可用双氧水、硫酸盐、卤酸盐、过硫酸盐、四价铈等。

使用氧化剂的钝化剂在钝化过程中，由于pH值的自动升高，会把三价铬氧化成六价铬，而夹杂于镀层中，从而使镀层含有六价铬，因此，含氧化剂的钝化剂形成的膜层颜色较深，如果钝化膜中含有Cr，就不符合 RoHS法规的要求。

③络合剂控制成膜的速度和钝化液稳定性。

络合性太强，成膜速度慢，膜层薄，甚至不能形成膜层。

络合剂有氟化物、有机羧酸、有机羧酸的酰胺、多羟基羧酸等。

热镀锌产品三价铬钝化技术的研究王单（邯钢冷轧厂，河北邯郸056015）摘要：简述了热镀锌板无铬钝化的各种类型以及三价铬钝化的特点与机理。

研究在连续热浸镀锌钝化液中以Cr ( Ⅲ)替代Cr ( Ⅵ) ,钝化液通过辊涂和烘干处理工艺得到钝化膜的原理。

关键词：三价铬，钝化，热镀锌Research on Cr(III) Passivation of Hot-dip GalvanizationWANG Shan(Cold Rolling of HANDAN Iron and Steel Company,Handan Hebei 056015) Abstract: Different kind of Cr-free passivation , the characters and mechanism ofCr(III) passivation was briefly introduced. Cr(Ⅲ) was used as Cr(Ⅵ) replaces for continuous galvanizing steel sheets.Keywords: Cr(III), Passivation, Hot-dip Galvanization1前言镀锌是目前国内外钢铁表面防护的重要手段之一,镀锌钢板因其具有良好的防腐蚀性能广泛用于汽车制造、家电、建筑和航空等领域。

但是镀锌层在空气中或者潮湿环境中容易腐蚀,产生白色腐蚀产物,影响外观,同时耐腐蚀能力降低。

为了减慢镀锌层的腐蚀速率,延长其使用寿命,镀锌层需采取表面钝化处理,以提高其耐腐蚀性能。

铬酸盐钝化因其工艺简单,成本低廉,钝化效果良好,被普遍应用于金属钝化处理,然而Cr6 +是剧毒物质,具有致癌性,严重危害人体和环境。

目前世界各国已经开始采取措施严格限制Cr6 +的使用, 开发新型无铬、环保的金属表面钝化工艺已经受到广泛重视。

多年来，对无毒或低毒的无机物或有机物缓蚀剂作为钝化剂进行了大量的研究，如钼酸盐、钨酸盐、稀土盐、植酸、丙烯酸树脂、硅烷等。

锌镍合金三价铬蓝色钝化液锌镍合金在工业上的应用越来越广泛，其能够在高温和腐蚀环境下保持高强度和耐腐蚀性，因此已经成为航空、汽车工业和国防军工等领域重要的材料之一。

然而，锌镍合金在使用时也需要对其表面进行处理，以增加其耐腐蚀性能。

其中一种常用的处理方式就是钝化，钝化处理能够在合金表面形成一层薄膜，从而提高其耐腐蚀性能，保护合金的表面不被腐蚀。

锌镍合金钝化液可以根据其处理效果和颜色分为不同的类型，其中最为常见的是三价铬蓝色钝化液。

三价铬蓝色钝化液是一种含有三价铬离子的钝化液，其能够在锌镍合金表面生成一层均匀的、致密、蓝色的氧化铬层，这种层能够保护锌镍合金表面不受腐蚀，同时也能够增加其整体美观度。

三价铬蓝色钝化液的工艺主要包括浸泡、冲洗和干燥三个步骤。

首先将锌镍合金工件放入蓝色钝化液中浸泡，使其表面形成一层硬膜，然后对工件进行多次冲洗以去除可能留下的钝化溶液和水。

最后对锌镍合金工件进行干燥处理，以保证其表面不受潮湿影响。

三价铬蓝色钝化液有多种配方，在不同的应用场合下需要使用不同的配方。

一般来说，三价铬蓝色钝化液的主要成分包括铬酸盐、氧化铜、磷酸盐和缓冲剂等。

这些成分能够协同作用，形成硬度适中、致密性能好的膜层，能够保护锌镍合金表面不被腐蚀，同时还能够增强其硬度、磨损和擦拭性能。

三价铬蓝色钝化液在工业中的应用非常广泛，可以应用于各种不同形状和规格的锌镍合金制品。

尤其是在汽车和军工领域的应用较为广泛，可以用于汽车发动机零部件、刹车系统、燃油系统等。

此外，在航空和航天领域，三价铬蓝色钝化液也用于各种未来战斗机和火箭发动机等制造中。

与其他钝化液相比，三价铬蓝色钝化液具有成本低、环保、使用方便等优势，在工业中有着广泛的应用前景。

虽然目前三价铬蓝色钝化液在环保方面已经做了很多努力，但在使用时还是需要注意化学品的安全存储和处理，避免对人体和环境造成损害。

总的来说，三价铬蓝色钝化液是一种在工业上广泛应用的合金表面处理液，它能够在锌镍合金表面生成一层均匀的、致密的氧化铬层，从而保护其表面不受腐蚀。

镀锌层的三价铬彩钝工艺研究摘要：概述了镀锌层三价铬钝化的发展背景、现状及特点；阐述了三价铬钝化膜形成的机理，深入研究了三价铬彩钝的工艺条件，对三价铬彩钝基础组成进行了筛选，得到了一种能产生明显彩色的三价铬彩钝配方，并通过单因素实验确定了该配方的适宜工艺条件。

关键词：碱性锌酸盐镀锌；三价铬彩钝；有机羧酸；封闭剂；表面活性剂；醋酸铅点滴实验；中性盐雾实验引言长期以来，铬酸盐钝化工艺已广泛应用于电镀锌层的钝化处理，钝化后氧化膜中的铬是以三价和六价形式存在，但六价铬毒性大，又是致癌物质，严重污染环境。

随着人们环保意识的提高，六价铬在电镀工业生产中的应用已逐渐受到严格的限制，因此迫切需要研究和开发一种无毒或低毒的物质以取代铬酸盐钝化工艺。

有关取代铬酸盐钝化的研究报道很多[1～5],由于防腐蚀效果较差,工艺复杂,成本高而难以推广应用。

三价铬毒性低,其毒性大概仅为六价铬的1%，用三价铬钝化可大大降低对环境的污染。

微量的三价铬是人体所需要的，成年人推荐食用50～200µg/d，它有助于人体对糖，蛋白质和脂肪的吸收。

用三价铬钝化在许多方面有着类似于六价铬的特性,受到了科学界的广泛关注[6～14]。

现阶段的三价铬钝化研究进展很快，许多公司已经推出了成熟的产品，如：日本的JASCO公司推出了一种彩钝液—TR-173A，经严格按照其操作条件进行钝化实验得到的片能够耐72h的NSS实验，耐蚀性已经超过了六价铬钝化膜。

其它的国际大公司如：法国的科文特亚化学品公司、美国的哥伦比亚化学品公司及OMI公司也相继推出了一些列的产品，这些产品的耐蚀性能经实验检验都已经超过了传统的六价铬钝化。

而国内在三价铬钝化方面的研究进展较慢，鲜有产品上市，市面上的许多产品都是上述几家国际大公司在华代理生产或销售的。

因此开发中国完全自主产权的三价铬镀锌钝化液是我国电镀工作者面临的一项重要而迫切的任务。

与传统的六价铬钝化比较三价铬钝化具有以下的特点：1）三价铬钝化成膜相对比较容易，工艺简单、稳定，并可得到不同色泽的钝化膜，如无色，兰白色，彩虹色，黑色等；2）膜层无自修复能力，钝化膜相对于六价铬钝化膜较薄，但在锌合金镀层上的钝化摸较厚；3）三价铬钝化膜的耐蚀性尚不如六价铬钝化膜，但在锌合金上的钝化膜常优于六价铬钝化钝化膜；4）由于三价铬钝化膜较薄，为了提高抗蚀性，通常要进行封闭后处理；5）三价铬钝化膜的耐温性比六价铬钝化膜好，将其加热到200。

电镀锌及锌合金镀层钝化处理的应用与发展张景双安茂忠杨哲龙屠振密摘要电镀锌及锌合金广泛用于钢铁表面的防护，钝化处理后可进一步提高其耐蚀性。

目前，广泛用铬酸盐作钝化处理。

由于六价铬毒性大，严重污染环境，近来人们在研究和使用无六价铬钝化工艺，并取得了一定的效果。

尽管用一些新工艺处理的钝化膜的耐蚀性已接近铬酸盐钝化膜，但还需进一步提高。

关键词电镀锌锌合金镀层转化膜钝化处理耐蚀性电镀锌及锌合金后一般都要作钝化处理，使其表面生成一层致密稳定性较高的薄膜，以大大提高其抗蚀性，增加表面光泽性和抗污染能力。

1 钝化处理锌与锌合金镀层的钝化处理可采用不同含量的铬酐和不同成分的钝化溶液及不同的工艺条件，得到耐蚀性不同和色彩各异的钝化膜，如彩虹色、蓝白色、橄榄色、蓝色、黄色和黑色等色调，起到不同的装饰效果，达到不同的耐蚀性能。

1.1 镀锌层铬酸钝化［1～5］1.1.1 高铬彩虹色过去镀锌后，普遍采用高浓度铬酸的三酸彩虹色钝化。

该类钝化液性能稳定，钝化膜光泽性和抗蚀性好，但使用的铬酸浓度高，对环境污染严重，目前除某些军工产品及特殊产品外已很少使用高铬彩虹。

高铬彩虹色典型工艺如下：CrO3200～300 g/LHNO315～30 ml/LH 2SO410～25 ml/L温度室温时间钝化3～15 s，空停5～10 s1.1.2 低铬彩虹色低铬钝化液中的铬酐含量低，只相当于高铬钝化液中的几十分之一，减少了对环境的污染，也节省了废水处理设备的投资，其典型工艺如下：CrO33～5 g/LHNO30.4～0.7 ml/LH 2SO40.6～0.9 ml/L温度室温时间30～50 s低铬钝化膜比高铬钝化膜的色泽淡，但耐蚀性相当。

低铬钝化液对锌镀层抛光性能差，常常需先出光，再作钝化处理。

近几年来随着环保意识的增强，研制的超低铬钝化工艺的铬酐含量相当于低铬钝化液中的1/3左右，节约了铬酐用量，废水可直接排放。

该工艺要求比较严格，钝化液稳定性较差，其典型工艺如下：CrO31.5～2.5 g/LHNO30.7～1.4 ml/LH 2SO40.5～0.7 ml/L温度15～35 ℃时间20～30 s搅拌空气(首选)镀锌层铬酸钝化后，一般要作老化处理，处理温度60～70 ℃，时间10～15 min。

ZN350高耐蚀三价铬蓝色钝化ZN350 TRIV ALENT BLUE PASSIV ATION●特性1．三价铬蓝钝ZN350是一种单组份的三价铬蓝色钝化剂，不含六价铬。

2．使用三价铬蓝钝ZN350可获得美观的蓝色钝化层。

3．相对于一般的三价铬蓝钝，使用三价铬蓝钝ZN350可获得更高的耐蚀性能（48-72小时白锈）。

4．三价铬蓝钝ZN350适用于挂镀和滚镀。

5．三价铬蓝钝ZN350对铁离子有较高的容忍度。

●镀液组成及操作条件原料及操作条件范围标准（一般开缸份量）纯水950 - 920毫升/升950毫升/升三价铬蓝钝ZN35050 - 80毫升/升50毫升/升三价铬 1.5 - 2.3克/升 1.9克/升温度18 - 32℃21℃1.7 -2.2 1.9PH（建议使用氢氧化钠/硝酸调整）浸渍时间30 - 90秒60秒露空时间20 - 30秒-干燥温度<60℃-●配制溶液1．注入60%总容量的纯水。

2．搅拌下加入所需的三价铬蓝钝ZN350。

3．搅拌至钝化液混合均匀。

4．调整钝化液至最后的操作容量。

5．使钝化液达操作温度（20 - 30℃），检查PH值，有需要时可使用氢氧化钠/硝酸作调整。

6．开始使用。

●设备钝化槽PP，PVC，聚乙烯或衬Koroseal，聚乙烯，PVC，或PP的钢材。

切勿在一般钝化槽后设置三价铬蓝钝ZN350钝化槽，以防止六价铬污染。

温度控制必须使用，可使用钛金属或PTFE聚四氟乙烯加热管和热交换器。

搅拌均匀而轻微的空气搅拌，不连续的滚桶滚动证实有帮助。

过滤必需抽气必需●组成原料的功能钝化液主要含三价铬，可加强防腐蚀能力。

●补充及维护补充消耗量（每平方米钝化面积）三价铬蓝钝ZN350 2 - 10 毫升新配工作液中的三价铬含量相等于：50毫升/升三价铬蓝钝ZN350工作液中含1.9克/升三价铬。

一般情况下，三价铬蓝钝ZN350的消耗量2 - 10毫升/每平方米处理面积。

如应用于滚镀，由于带出量较高，消耗量会相应提高。

三价铬镀铬的优点及应用简析六价铬作为有害污染物在电镀工业中受到越来越严格的限制。

有关法规已经从以往的治理转变为限制使用。

而随着我国作为国际制造业中心地位的确立，我国的电镀业不仅要遵循国家环境保护法规的规范，还面临国际商品交流中的绿色壁垒的挑战。

而根据当前的技术水平，要完全取消镀铬是不可能的，因此出现了各种低浓度镀铬和三价铬镀铬技术。

1、三价铬镀铬概况六价铬镀铬即使只有0.1-0.3μm也有极好的抗腐蚀性能,在镍层上镀铬后有很好的装饰性而在汽车、电器、日用五金等产品上做为最终镀层，受到广泛的欢迎。

至今还是装饰性电镀的主法镀种。

另外，镀铬厚度达数μm以上的硬铬在工业中也有广泛的应用，从汽车、油压器件到工具类、模具等都有其独到的贡献。

而三价镀铬由于避免了六价铬污染的问题，而引人注目。

特别是装饰性三价镀铬的工业化技术已经成熟，在欧洲、美国、日本都已经开始采用。

我国电镀业也应该给予适当关注。

三价铬镀铬相对六价铬镀铬，容易操作，使用安全，无环境问题。

但是存在一次设备投入较大和成本较高的不足。

还有就是由于用户习惯了六价铬的色泽，在色度上有一个适应过程。

但是，三价铬镀铬除了无环境污染问题，还有分散能力好和低电流区的耐腐蚀性较高等显著优点。

2、三价铬镀铬的优点三价铬镀铬有如下优点：(1)电镀故障减少烧焦、乳白色镀层、分散性能不好等故障很少，不会出现彩色铬膜;(2)生产效率提高挂具装载量增加，镀速提高，均镀能力好;(3)退镀、再镀成本下降;(4)电流利用率提高电流电阻小，电流效率高使电流利用率有较大提高;(5)改善了劳动环境不使用铬酸，不发生铬雾，避免了操作者中毒的问题。

(6)废水处理费用下降无需还原六价铬的费用，由于铬的浓度低而使处理费用减少;虽然三价铬镀铬的化学原料成本有所上升，设备一次投入增加，但从以上优点来看，有利因素完全可以冲抵增加的费用。

三价铬镀铬与六价铬镀铬不同的是容易受少量的铜、锌、镍等金属杂质的影响，因此进行适当的镀液管理是必要的。

前言近年来世界各国在环保法规中(如欧盟有害物质指令WEEE、ROHS等)对剧毒致癌物质六价铬的使用作出严格限制并最终将被禁止使用。

在实施清洁生产并迅速形成世界潮流的今天,我公司与时俱进,积极创新,推出系列环保产品,如锌镍合金、锌铁合金、碱性无氰光亮镀铜、代铬、新型碱性镀锌、三价铬蓝色及彩色钝化剂、环保封闭剂等,下面重点介绍得到客户一致好评的390三价铬彩色钝化剂的实际使用效果。

一、三价铬钝化液1.三价铬钝化机理:传统六价铬的钝化膜是通过锌的溶解及铬酸根的还原以及三价铬凝胶的析出而形成。

膜层中因含有六价铬,钝化膜具有自我修复能力。

而三价铬膜层是通过锌的溶解形成锌离子,同时锌离子的溶解造成锌表面溶液的PH上升,三价铬直接与锌离子、氢氧根等反应,形成不溶性化合物沉淀在锌表面上而形成耐蚀性好的钝化膜。

2.各组成份作用简述:(1)三价铬盐:(如:硫酸铬、硝酸铬、氯化铬)是彩色钝化液的主要成份。

(2)氧化剂:如硝酸盐、卤酸盐等。

390钝化剂不含有能把三价铬氧化成六价铬,而不符合环保要求的化学试剂。

(3)络合剂:能控制成膜速度和钝化液的稳定性,如有机羧酸及其混合物等,选用适当的配位剂,是获得优质钝化膜和稳定的钝化液的一项十分重要的参数。

第一代的络合剂主要为氟化物,其膜层较薄,耐蚀性较差,中性盐雾试验一般难以超过16小时。

且该体系的Cr(III)浓度较高,操作温度也较高。

第二代早期的三价铬钝化液含有氧化剂,耐蚀性与膜层颜色与六价铬相似,但由于膜层含有六价铬故被淘汰,而后期工艺不含氧化剂但五彩颜色较淡。

我们研发第二代的三价铬钝化剂采用有机络合剂为主,并加入其它金属耐蚀性能大大提高,并能得到不同颜色的钝化膜,如蓝白、五彩、黑色,操作条件要求相对较低。

(4)成膜促进剂:能调整钝化膜层颜色,如某些无机或有机阴离子等。

(5)其它金属:调整外观颜色,与耐蚀性。

如镧系稀土元素等。

(6)稳定剂:稳定钝化剂中的三价铬价态及钝化剂的PH值(如:390钝化剂PH值1.5~2.5)(7)新型封闭剂:引入纳米材料及纳米新技术,大大提高了钝化膜的耐蚀性能。

镀锌中的三价铬钝化的定义与特性
长期以来，镀锌钝化是采用六价铬钝化，由于六价铬毒性大，又是致癌物质，严重污染环境，六价铬的应用已逐渐受到严格限制，因此三价铬工艺势在必行。

三价铬钝化膜的特性:
(1)三价铬钝化膜相对比较容易，工艺简单，稳定并可得到不同彩色钝化膜。

(2)三价铬钝化膜相对于铬酸盐钝化膜较薄，并无自修复性。

(3)三价铬钝化膜耐蚀性尚不如六价铬钝化膜，通常采用封闭剂进行封闭，提高耐蚀性。

(4)三价铬钝化膜的耐湿性比六价铬钝化膜好。

三价铬钝化膜形成包括锌的溶解，钝化膜形成及钝化膜溶解三个过程:是通过锌的溶解形成锌离子，同时锌离子的溶解造成锌表面溶液pH值上升，三价铬直接与锌离子、氢氧根等反应，形成不溶性化合物沉淀在锌表面上而形成钝化膜，成膜同时也会发生膜的溶解。

（本文由立信顺电镀厂整理发布）。

三价铬钝化工艺三价铬钝化工艺作为一种防腐蚀技术，在金属表面处理中具有广泛的应用。

本文将以三价铬钝化工艺为主题，从什么是三价铬钝化、三价铬钝化工艺的优点、三价铬钝化工艺的应用等方面进行介绍，旨在让读者了解三价铬钝化的相关知识。

一、什么是三价铬钝化三价铬钝化技术是在钝化液中将Cr3+离子与其他化学药品相结合，形成一层含有Cr(OH)3或Cr2(OH)2CO3等转换膜的钝化膜。

钝化膜形成后会隔绝金属与外界的接触，从而起到防腐蚀的作用。

因为三价铬离子相对于六价铬离子更加环保，所以三价铬钝化技术也更为广泛地被应用。

二、三价铬钝化工艺的优点1. 环保性更强。

六价铬钝化剂很容易对环境造成污染，而三价铬钝化剂也可以发挥与之相近的钝化作用，却不会产生环境污染的问题。

2. 钝化效果更优。

在传统的六价铬钝化工艺中，由于液体中化学剂的过多，所产生的离子在泳池中长时间沉淀，容易形成一层厚厚的钝化膜，导致金属表面的光泽不太好。

而三价铬钝化技术则可以在保证钝化效果的同时，会更为均匀，产品表面也更加光洁。

3. 操作更方便。

相对于六价铬钝化技术，在三价铬钝化技术中处理的液体更加简单，金属材质下机后的清洗也更加方便。

三、三价铬钝化工艺的应用三价铬钝化技术适用于多种金属材料的处理，如不锈钢、镍、锌层等。

具体应用中，可以通过更改钝化液的浓度、温度、pH值、处理时间等方式来调整钝化效果，从而满足不同应用场合下的需要。

目前，三价铬钝化技术在汽车工业、建筑工业、机械制造等领域均有应用。

综上所述，三价铬钝化技术因其环保性更加强、钝化效果更佳及操作更加方便等优点，使得在金属表面处理领域中更加广泛地被应用。

随着工艺的不断改进和应用方面的扩大，三价铬钝化技术将会在未来发挥更加重要的作用。
