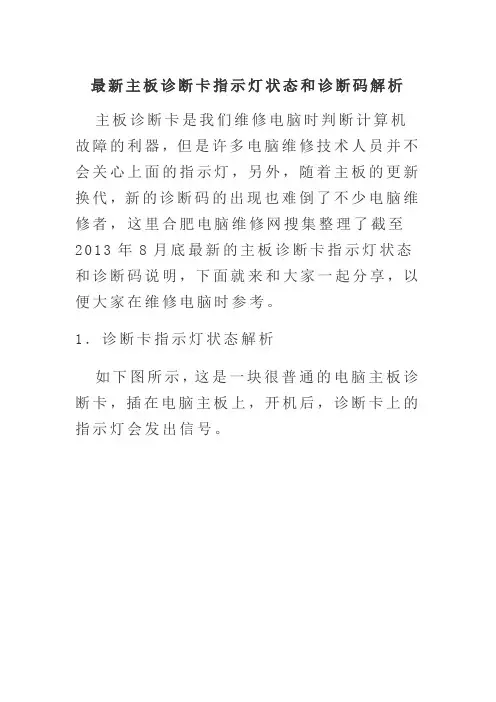

主板检测卡各指示灯说明

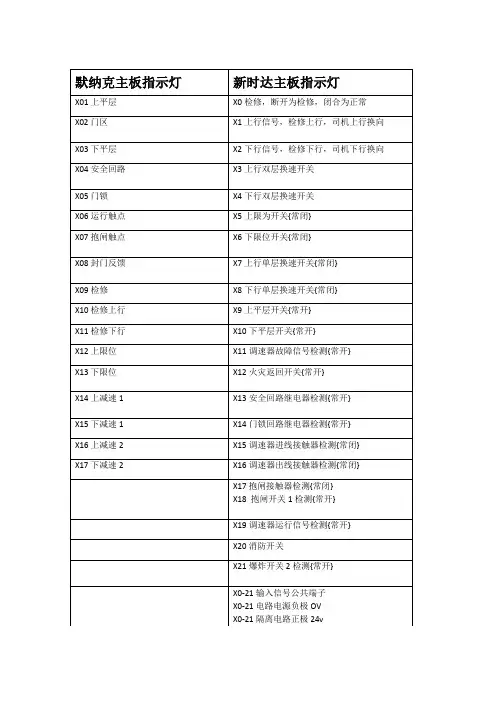

通⼒电梯主板指⽰灯介绍电梯保险推荐安装⼯、维修⼯意外险835/年，最⾼赔付120万伤残+10万医疗+80元/天住院津贴。

电梯设备险最低 58元/梯/年，最⾼赔付200万。

联系⼈：叶经理电话：181********（微信同号）巨⼈通⼒主板第⼀排信号灯LED 亮灭注释Emergency alarm（红⾊）有报警没有报警通过按select /accept按钮重置Lift in fault（红⾊）阻碍正常操作的错误操作正常CPU running（黄⾊） CPU运⾏ CPU 不运⾏当LED闪烁时CPU运⾏Inspection（黄⾊） 42:DS开关在检修位 42:DS开关在正常位 42:DS开关在轿顶Rescue drive（黄⾊） RDF（紧急电动）开关在ReCall位 RDF（紧急电动）开关在正常位RDF（紧急电动）开关在控制柜内Car communication OK（绿⾊）表⽰LCECPU 板与LCECCB板通过通信正常表⽰通信不正常如果LED不亮，检查连接情况Shaft comm. OK（绿⾊） LCECPU 板与楼层板通信正常井道通信不正常如果LED不亮，检查门层板与LCECPU连接情况+24V controller OK（绿⾊）给控制器的＋24V电压正常没有＋24V电压如果LED不亮，检查保险丝F4+5V controller OK（绿⾊）给LCECPU的＋5V电压正常没有＋5V电压如果LED不亮，＋24VLED亮，更换LCECPU板+24V Car and shaft OK（绿⾊）给轿厢和井道的＋24V电压正常没有＋24V电压如果LED不亮，检查保险丝F5Change board（红⾊） CPU板故障 CPU板没有故障如果LED亮，更换电⼦板巨⼈通⼒主板第⼆排信号灯LEDs 亮灭注释Speed >0.1 m/s（黄⾊）在加速时，速度>0.1 m/s 在减速时，速度<0.3 m/sStart permit（黄⾊）两个主接触器都闭合(201:1, 202:2,204) 两个主接触器打开如果LED不关闭，有⼀个接触器卡住。

主板检测卡代码(常见)及解决方法错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。

一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。

如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。

如果故障依旧，则建议更换CPU测试。

另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。

错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。

如对CPU 进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。

如一切正常故障依旧，则可更换CPU再试。

错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。

要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。

如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。

开机测试后如故障依旧，可更换内存再试。

如有多条内存，可使用替换法查找故障所在。

错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。

这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。

如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。

如故障依旧，则可更换显卡测试。

一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F代码含义：CMOS停开寄存器读/写测试解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。

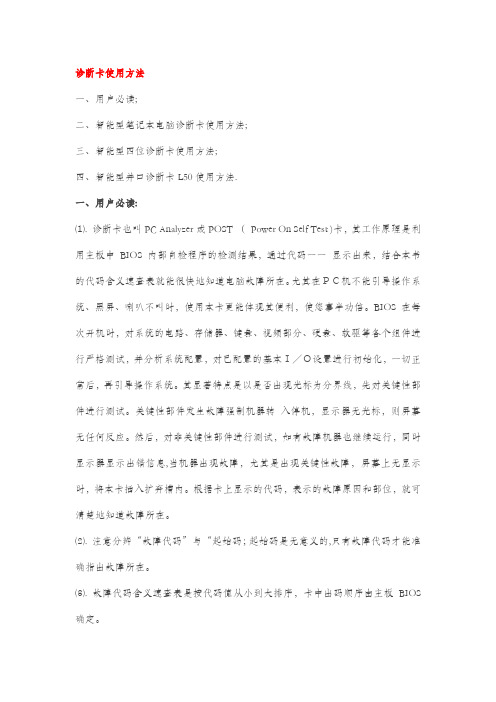

诊断卡使用方法一、用户必读;二、智能型笔记本电脑诊断卡使用方法;三、智能型四位诊断卡使用方法;四、智能型并口诊断卡L50使用方法.一、用户必读:⑴. 诊断卡也叫PC Analyzer或POST （Power On Self Test )卡，其工作原理是利用主板中BIOS 内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。

尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

BIOS 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本Ｉ／Ｏ设置进行初始化，一切正常后，再引导操作系统。

其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。

关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。

然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息,当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。

根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。

⑵. 注意分辨“故障代码”与“起始码；起始码是无意义的,只有故障代码才能准确指出故障所在。

⑶. 故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS 确定。

⑷. 未定义的代码表中未能列出。

⑸对于不同BIOS （常用的AMI 、Award 、Phoenix ）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS, 您可查阅您的电脑使用手册，或从主板上的BIOS 芯片上直接查看，也可以在启动的屏幕中直接看到。

⑹.有少数主板的PCI 槽只有一部分代码出现，但ISA 槽则有完整自检代码输出。

且目前已发现有极个别原装机主板的ISA 槽无代码输出，而PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。

一、主板检测卡各指示灯说明BIOS灯:为BIOS运行灯、正常工作时应不停闪动CLK灯：为时钟灯、正常为常亮OSC灯：为基准时钟灯、正常为常亮RESET灯：为复位灯、正常为开机瞬间闪一下，然后熄灭RUN灯：为运行灯、工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修1、00、CO、CF、FF或D1测BIOS芯片CS有无片选：（1）、有片选：换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU 复位有无1.5V--0V跳变（2）、无片选：测PCI的FRAME、测CPU的DBSY ADS#，如不正常则北桥坏、若帧周期信号不正常则南桥坏2、C0CPU插槽脏、针脚坏、接触不好换电源、换CPU、换转接卡有时可解决问题刷BIOS、检查BIOS座I/O坏、北桥虚焊、南弱桥坏PCB断线、板上粘有导电物3、C1、C3、C6、A7或E1内存接触不良（用镊子划内存槽）测内存工作电压SDRAM （3.3V），DDR（2.5和1.25V）测时钟（CLK0~CLK3）CPU旁排阻是否损坏测CPU地址线和数据线测DDR的负载排阻和数据排阻北桥坏4、C1~05循环跳变测32.768MHZ是否正常BIOS损坏I/O或南桥损坏5、C1、C3、C6刷BIOS、检查BIOS座换电源、换CPU，换转接卡有时可解决问题PCB断线、板上粘有导电物换内存条，PC100、PC133，或速度更快更稳定的内存换内存插槽，有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作目测内存槽是否有短路等机械类损坏现象没内存的CLK0、CLK1、CLK2、CLK3、CLK4，内存主供电打阻值检查是否有断路现象换I/O芯片、北桥虚焊或北桥坏6、循环显示C1-C3或C1-C5刷BIOS换I/O有时可解决问题、检查I/O外围电路PCB断线、板上粘有导电物换电源、换CPU、换内存南桥坏7、其它代码刷BIOS换电源、CPU、内存检查I/O外围电路、换I/O芯片PCB断线、板上粘有导电物、南桥坏8、bO代码测内存的数据负载电压1.25V、2.5V（DDR）清CMOS测北桥供电或北桥坏9、25代码测AGP核心供电4X（1.5V）、8X（0.8V）、2X（3.3V）北桥供电、北桥坏10、走od后不亮测PCI插槽之间电阻和排阻外频、倍频跳线11、若显示Ob显示器仍不亮换显卡，有时主板与显卡不兼容换电源、换CPU、换内存换显卡插槽、PCB断线、板上粘有导电物刷BIOS换I/O查北桥供电或南北桥坏查PCI、AGP槽附近的排阻和电容12、显2d代码测AGP的AD线初始化INTR信号北桥供电不正常或北桥坏13、显2d代码后不变刷BIOS时钟发生器不良清除CMOS北桥供电不正常或北桥坏14、显示50代码I/O供电或I/O芯片坏南桥供电或南桥坏BIOS坏、北桥坏15、显示41刷BIOSA18跳线PCB断线、板上粘有导电物I/O坏、南桥坏欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

http://www.6113前 言非常感谢您选择奇冠公司的电脑故障诊断卡、电脑稳定性与故障诊断二合一卡系列产品，如果您有什么疑问，请登陆我司网站查询详情解答；您还可以将具体问题发E‐mail 到p678@，我们会及时回复您。

感谢您的信赖和支持！本用户手册第一部分主要对我司生产的新一代及准确王电脑故障诊断卡的特点、外观及使用方法做了简单介绍，并对目前主流三个BIOS制造商的POST代码做了详细说明和一些简单的排错处理方法，最后，列表说明了新一代及准确王诊断卡显示特有字符“no”时的处理方法。

第二部分着重介绍电脑稳定性与故障诊断二合一卡（本手册下简称“二合一卡”）的特点及使用方法。

二合一卡采用大规模IC集成模块，结构紧凑，稳定可靠，确保产品品质符合高标准要求。

内部资源更丰富，抗干扰性能更优越，自身故障率极低。

无须用户安装软件，软件全部内置，我们将前沿科技与使用者行为科学相结合，进行了人性化功能设计，使用非常方便。

它是一款高性能卡，即能对电脑故障诊断，又可对其稳定性测试。

功能二卡合一，方便适用。

本公司是一家专业研发、生产诊断卡的企业，生产的新一代、准确王、及二合一卡系列产品已获CE认证并受中国国家专利保护（专利号：03126857.9），侵权必究。

我公司已不再生产传统诊断卡，请广大用户在购买时认准“奇冠”字样商标及防伪标识。

本用户手册所提到的产品规格及资讯仅供参考，实际内容亦会随时更新，恕不另行通知。

如果您要了解最新产品资讯，请访问我公司网站。

欢迎访问广州奇冠电子公司网目 录第一部分：电脑故障诊断卡详细说明 (1)一、注意事项 (1)二、产品简介 (1)三、功能特点 (2)四、型号特征 (3)五、操作流程 (4)六、用户必读 (5)七、十六进制字符及本卡独有的特殊字符表 (9)八、POST代码含义表 (9)1. AMI BIOS (9)2. Award BIOS (16)3. Phoenix BIOS和Tandy 3000 BIOS (20)九、声音代码含义表 (25)十、常见问题及解决 (26)第二部分：二合一卡说明 (29)一、二合一卡部件介绍 (29)（1）二合一卡部件图（以MKCP6为例） (29)（2）主板连线图 (30)二、二合一卡与诊断卡的区别与功能特点 (30)三、二合一卡指示灯含义 (31)四、测试状态说明 (32)五、注意事项 (32)第一部分：电脑故障诊断卡详细说明 一、注意事项注意：只可按本说明书或在本产品能承受的保护范围内使用本系列产品；本产品安全等级符合IEC 61010－1（2001）、EN 61010-1（2001）标准，并已获国际CE认证。

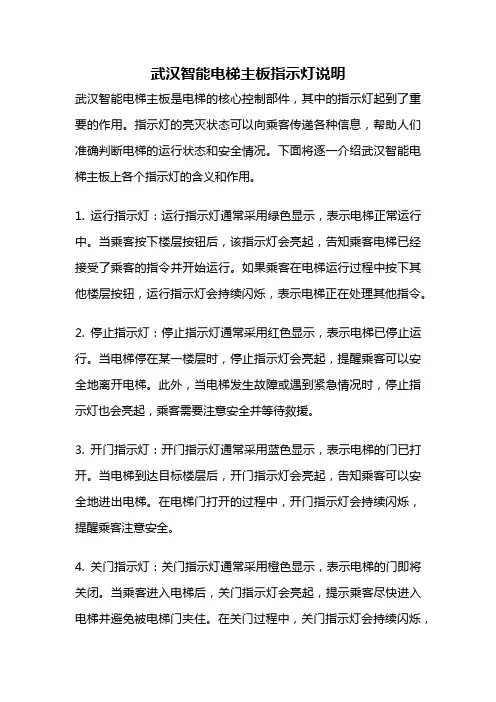

武汉智能电梯主板指示灯说明武汉智能电梯主板是电梯的核心控制部件，其中的指示灯起到了重要的作用。

指示灯的亮灭状态可以向乘客传递各种信息，帮助人们准确判断电梯的运行状态和安全情况。

下面将逐一介绍武汉智能电梯主板上各个指示灯的含义和作用。

1. 运行指示灯：运行指示灯通常采用绿色显示，表示电梯正常运行中。

当乘客按下楼层按钮后，该指示灯会亮起，告知乘客电梯已经接受了乘客的指令并开始运行。

如果乘客在电梯运行过程中按下其他楼层按钮，运行指示灯会持续闪烁，表示电梯正在处理其他指令。

2. 停止指示灯：停止指示灯通常采用红色显示，表示电梯已停止运行。

当电梯停在某一楼层时，停止指示灯会亮起，提醒乘客可以安全地离开电梯。

此外，当电梯发生故障或遇到紧急情况时，停止指示灯也会亮起，乘客需要注意安全并等待救援。

3. 开门指示灯：开门指示灯通常采用蓝色显示，表示电梯的门已打开。

当电梯到达目标楼层后，开门指示灯会亮起，告知乘客可以安全地进出电梯。

在电梯门打开的过程中，开门指示灯会持续闪烁，提醒乘客注意安全。

4. 关门指示灯：关门指示灯通常采用橙色显示，表示电梯的门即将关闭。

当乘客进入电梯后，关门指示灯会亮起，提示乘客尽快进入电梯并避免被电梯门夹住。

在关门过程中，关门指示灯会持续闪烁，提醒乘客不要阻碍电梯门的关闭。

5. 报警指示灯：报警指示灯通常采用红色或黄色显示，表示电梯发生了故障或遇到紧急情况。

当电梯发生故障时，报警指示灯会亮起，乘客需要按下紧急报警按钮并等待救援。

在救援人员到达之前，乘客应保持镇静，不要随意尝试维修或强行打开电梯门。

武汉智能电梯主板上的指示灯为乘客提供了重要的信息，帮助乘客判断电梯的运行状态和安全情况。

乘客在乘坐电梯时应留意各个指示灯的状态，以确保乘坐的安全和舒适。

在遇到紧急情况时，乘客应按照指示灯的提示采取相应的行动，并等待救援人员的到来。

通过合理使用指示灯，武汉智能电梯主板能够提高电梯的运行效率和安全性，为乘客提供更好的出行体验。
