洁净室回风管的布置方法

洁净房设计方案背投生产中，屏幕准备工序和投影管准备工艺均对洁净度有较高规定，因此屏幕准备工序和投影管准备工序需要建立洁净区域，根据既有设备状况及现工艺程序安排，拟订洁净房设计方案如下：一、屏幕准备工序洁净房1、洁净度规定：30万级（尘粒最大容许数≥0.5μm 为10,000,000/M3 ≥5μm为60,000/M3），此洁净度应为动态（正常工作）旳洁净度。

提议在通风系统中选用很好旳过滤器即可。

2、洁净室温度规定：20～26度；湿度规定为70±5度3、洁净室参照尺寸及洁净区域参照如下示意图：洁净室中旳物料寄存区为开箱后旳物料寄存区，在洁净室附近应有专门区域寄存未开箱旳物料，为保证洁净区域内旳洁净度，应在洁净室外将物料开箱后运进物料寄存区。

应设计专用旳成品运送车进行组装好旳屏幕旳运送。

进入洁净区域必须换装。

二、投影管准备工序洁净房1、洁净度规定：30万级（尘粒最大容许数≥0.5μm 为10,000,000/M3 ≥5μm为60,000/M3），此洁净度应为动态（正常工作）旳洁净度。

提议在通风系统中选用很好旳过滤器即可。

2、洁净室温度规定：20～26度；湿度规定为70±5度3、洁净室参照尺寸及洁净区域参照如下示意图：由于投影管准备工序物料较多且占地面积较大，因此需要在洁净房周围划定一定旳区域作为原始物料寄存处。

应设计专用旳成品运送车进行组装好旳投影管旳运送。

进入洁净区域必须换装。

附录为洁净度分级、洁净厂房设计规范、换气次数与风速，可供参照。

附：洁净度分级1963年，美国出了个洁净室联邦原则Fed Std 209。

在209原则中，洁净室按环境中每立方英尺空间≥0.5μm旳粉尘最大数量程度提成若干级别，如100级、10,000级、100,000级。

中国过去旳洁净室原则也是按这种措施分级旳。

1999年，国际原则化组织ISO颁布了洁净室国际原则ISO14644-1《洁净室与受控洁净环境，第一部分：空气洁净度分级》。

洁净室风管尺寸设计
洁净室的风管尺寸设计是非常重要的，它直接影响着洁净室内空气的流动和净化效果。

在进行风管尺寸设计时，需要考虑以下几个方面：
1. 空气流量要求，首先需要根据洁净室的使用要求和净化级别确定所需的空气流量。

根据空气流量来确定风管的尺寸，确保能够满足洁净室内的空气流通需求。

2. 风管阻力，风管的尺寸设计还需要考虑风管的阻力，阻力过大会影响空气流通效果。

因此，需要根据风管长度、弯头、分支等因素计算风管的阻力，从而确定合适的尺寸。

3. 材料选择，风管的材料也会影响其尺寸设计，不同材料的风管在相同的流量条件下会有不同的尺寸要求，因此需要根据实际情况选择合适的材料。

4. 空间布局，洁净室内部空间布局也会影响风管尺寸设计，需要考虑风管的布置位置、连接方式等因素，以确保风管能够有效地输送洁净空气。

5. 泄漏和密封，风管尺寸设计还需要考虑风管的密封性能，避免空气泄漏影响洁净室的净化效果。

综上所述，洁净室风管尺寸设计需要综合考虑空气流量要求、风管阻力、材料选择、空间布局以及密封性能等多个因素，确保设计出合适的风管尺寸以满足洁净室的空气净化需求。

洁净厂房设计规范第一章总则第1．0．1条洁净厂房设计必须贯彻执行国家的有关方针政策，做到技术先进、经济合理、安全适用、确保质量、符合节约能源和环境保护的要求。

第1．0．2条本规范适用于新建和改建、扩建的洁净厂房设计，但不适用于以细菌为控制对象的生物洁净室。

本规范有关防火和疏散、消防设施章节的规定，不适用于建筑高度超过24米的高层洁净厂房和地下洁净厂房的设计。

第1．0．3条在利用原有建筑进行洁净技术改造时，洁净厂房设计必须根据生产工艺要求，因地制宜、区别对待，充分利用已有的技术设施。

第1．0．4条洁净厂房设计应为施工安装、维护管理、检修测试和安全运行创造必要的条件。

第1．0．5条洁净厂房设计除应按本规范执行外，尚应符合现行的国家标准、规范的有关要求。

第二章空气洁净度等级第2．0．1条空气洁净度应按表2．0．1规定划分为四个等级。

空气洁净度表2．0．1注: 对于空气洁净度为100级的洁净室内大于等于5微米尘粒的计数，应进行多次采样，当其多次出现时，方可认为该测试数值是可靠的．第2．0．2条洁净室空气洁净度等级的检验，应以动态条件下测试的尘粒数为依据。

洁净室空气洁净度的测试，应符合附录二规定。

第三章总体设计第一节洁净厂房位置选择和总平面布置第3．1．1条洁净厂房位置的选择，应根据下列要求并经技术经济方案比较后确定：一、应在大气含尘浓度较低，自然环境较好的区域；二、应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓、堆场等有严重空气污染、振动或噪声干扰的区域，如不能远离严重空气污染源时，则应位于其最大频率风向上风侧，或全年最小频率风向下风侧；三、应布置在厂区内环境清洁、人流货流不穿越或少穿越的地区。

第3．1．2条对于兼有微振控制要求的洁净厂房的位置选择，应实际测定周围现有振源的振动影响，并应与精密设备、精密仪器仪表允许环境振动值进行分析比较。

第3．1．3条洁净厂房最大频率风向上风侧有烟囱时，洁净厂房与烟囱之间的水平距离不宜小于烟囱高度的12倍。

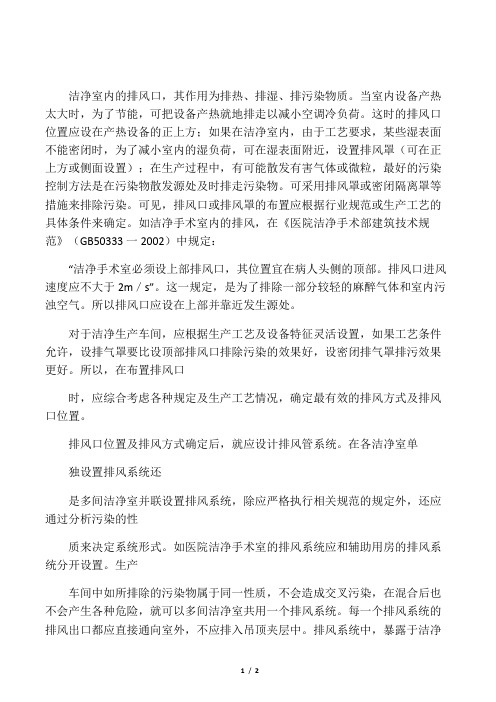

洁净室内的排风口，其作用为排热、排湿、排污染物质。

当室内设备产热太大时，为了节能，可把设备产热就地排走以减小空调冷负荷。

这时的排风口位置应设在产热设备的正上方；如果在洁净室内，由于工艺要求，某些湿表面不能密闭时，为了减小室内的湿负荷，可在湿表面附近，设置排风罩（可在正上方或侧面设置）；在生产过程中，有可能散发有害气体或微粒，最好的污染控制方法是在污染物散发源处及时排走污染物。

可采用排风罩或密闭隔离罩等措施来排除污染。

可见，排风口或排风罩的布置应根据行业规范或生产工艺的具体条件来确定。

如洁净手术室内的排风，在《医院洁净手术部建筑技术规范》（GB50333一2002）中规定：“洁净手术室必须设上部排风口，其位置宜在病人头侧的顶部。

排风口进风速度应不大于2m／s”。

这一规定，是为了排除一部分较轻的麻醉气体和室内污浊空气。

所以排风口应设在上部并靠近发生源处。

对于洁净生产车间，应根据生产工艺及设备特征灵活设置，如果工艺条件允许，设排气罩要比设顶部排风口排除污染的效果好，设密闭排气罩排污效果更好。

所以，在布置排风口时，应综合考虑各种规定及生产工艺情况，确定最有效的排风方式及排风口位置。

排风口位置及排风方式确定后，就应设计排风管系统。

在各洁净室单独设置排风系统还是多间洁净室并联设置排风系统，除应严格执行相关规范的规定外，还应通过分析污染的性质来决定系统形式。

如医院洁净手术室的排风系统应和辅助用房的排风系统分开设置。

生产车间中如所排除的污染物属于同一性质，不会造成交叉污染，在混合后也不会产生各种危险，就可以多间洁净室共用一个排风系统。

每一个排风系统的排风出口都应直接通向室外，不应排入吊顶夹层中。

排风系统中，暴露于洁净室的管道及排风罩宜采用不锈钢板制作，在夹层或夹道内的隐蔽管道，可采用镀锌钢板或满足排风要求的其他板材制作。

当排风气流中含有腐蚀性物质时，应采用耐腐材料制作排风管。

洁净室的排风系统应防止室外气流倒灌而污染洁净室。
