电线电缆基础知识培训资料引言电线电缆是电力传输和信息传输的基础设施，广泛应用于各行各业。
对于从事与电力、通信、计算机等相关行业的从业人员来说，掌握电线电缆的基础知识是非常重要的。
本文将介绍电线电缆的基础知识，包括概念、分类、结构、材料、规格等，帮助读者全面了解电线电缆。
一、概念电线电缆是指用于电力传输、信息传输或信号传输的导线与其附属设备的总称。
它们通过将导体包裹在绝缘层内，以及添加保护层和外护套来提供电气绝缘和机械防护。
二、分类根据用途和功能，电线电缆可以分为以下几类：1.电力电缆：用于输送和分配电力。
2.通信电缆：用于传输语音、数据和图像等信息。
3.线缆组件：用于将多根电线或电缆组合在一起。
三、结构电线电缆主要由以下几个组成部分构成：1.导体：通常由铜或铝制成，用于电流的传输。
2.绝缘层：用于将导体与外界隔离，通常采用聚乙烯、聚氯乙烯等绝缘材料。
3.护套：用于保护电缆免受机械损坏和外界环境的影响，通常采用聚氯乙烯、聚乙烯等材料。
四、材料电线电缆的材料选择十分重要，不同的材料具有不同的性能特点。
以下是常用的电线电缆材料：1.导体材料：铜和铝是常用的导体材料，铜具有导电性能好、强度高等优点，而铝则具有重量轻、价格低廉等优点。
2.绝缘材料：常用的绝缘材料有聚乙烯、聚氯乙烯等，它们具有良好的电绝缘性能和机械强度。
3.护套材料：聚氯乙烯、聚乙烯等材料具有良好的耐磨性、耐化学腐蚀性和耐候性。
五、规格电线电缆的规格是指其导体截面积、绝缘壁厚和外径等参数。
规格的选择取决于电流负载、电缆长度、环境条件等因素的综合考虑。
六、应用领域电线电缆广泛应用于以下行业和领域：1.电力行业：用于输送和分配电力。
2.通信行业：用于传输语音、数据和图像等信息。
3.建筑行业：用于电气线路的布设和照明系统的连接。
4.交通运输行业：用于交通信号控制、列车牵引系统等。
结论本文对电线电缆的基础知识进行了介绍，包括概念、分类、结构、材料和规格等。
电线电缆基础知识培训1. 介绍本文档提供了关于电线电缆的基础知识培训。
电线和电缆是电力传输和分配中不可或缺的组成部分，了解其基础知识可以帮助我们更好地使用和维护电力系统。
2.1 电线电线是指用作电流传输的一种导线，通常由金属材料制成，如铜、铝等。
电线常见于低压电力系统、通信系统和控制系统中。
2.2 电缆电缆是指由一根或多根绝缘导线组成，并包覆在一个绝缘层和护套中的电力传输设备。
电缆通常用于中高压电力系统以及需要长距离传输电能的场合。
3.1 按用途分类•供电电缆：用于输送电能，如低压电缆、中压电缆、高压电缆等。
•通信电缆：用于信号传输，如电话线、网络电缆等。
•控制电缆：用于控制电路，如仪表电缆、信号电缆等。
3.2 按导体材料分类•铜导电线电缆：使用铜作为导体材料，具有良好的导电性能和机械强度。
•铝导电线电缆：使用铝作为导体材料，相对较轻但导电性能稍差。
•其他导电线电缆：使用其他金属材料作为导体。
3.3 按绝缘材料分类•PVC绝缘电线电缆：使用聚氯乙烯（PVC）作为绝缘材料，具有良好的耐压性和绝缘性能。
•XLPE绝缘电线电缆：使用交联聚乙烯（XLPE）作为绝缘材料，具有更高的耐热性和电气性能。
•其他绝缘电线电缆：使用其他绝缘材料。
4. 电线和电缆的主要性能指标4.1 电阻电阻是电线电缆导体阻碍电流通过的程度，单位为欧姆（Ω）。
电线电缆的电阻应满足电力系统的设计要求。
4.2 绝缘电阻绝缘电阻是电线电缆绝缘层对电流的阻碍程度，单位为兆欧姆（MΩ）。
较高的绝缘电阻可以防止电线电缆发生漏电事故。
4.3 绝缘耐压绝缘耐压是指电线电缆绝缘层能承受的最高电压，单位为伏特（V）。
绝缘耐压的确定需要考虑电力系统的电压等级和安全要求。
4.4 耐热性能耐热性能指电线电缆可以承受的最高温度。
不同应用场景和电力系统需要根据工作环境和要求选择合适的耐热性能。
4.5 抗拉强度抗拉强度是指电线电缆在外力作用下不断变形或破坏的抗力。

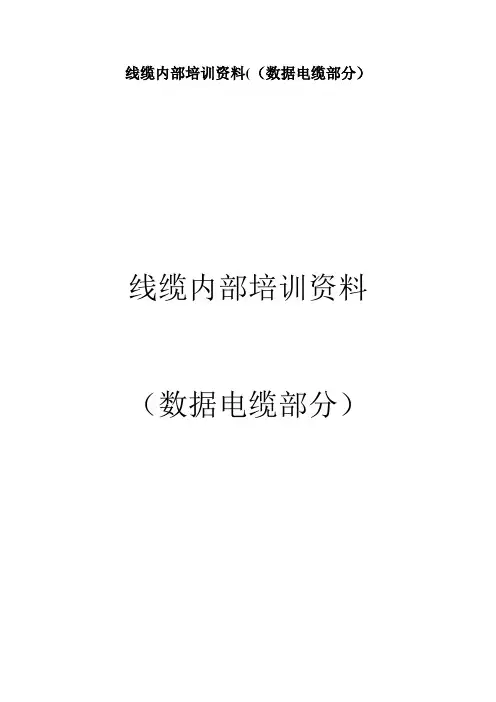

线缆内部培训资料(（数据电缆部分）线缆内部培训资料（数据电缆部分）线缆培训资料（数据电缆部分）一、线缆的分类1、线：可简单的定义为金属导体外只有一层绝缘与没有绝缘的产品，但不一定是只有单个金属导体，如一些UL系列的排流线、钢芯铝绞线等都为多金属导体。
线可根据绝缘材料的不一致分为橡胶电线、塑料电线、金属线等，它们的相对性能可表述为：橡胶电线耐磨、耐油、柔软性好、但加工不易；塑料电线耐磨性较差、大部分不耐油、柔软性相对较差、但加工方便；金属线就不具有以上的性能了。
目前应用相对较广的是塑料电线，橡胶电线通常在相对较严格的场所使用，如电动机的电源线、矿用电线等，金属线通常用于农村或者较落后地区的架空电源线。
2、缆：可定义为在传输媒介外有多层绝缘的产品，也有单一与多个传输媒介。
与线一样根据绝缘的不一致可分为橡胶电缆与塑料电缆，他们的优缺点及应用场合与线的一样。
另根据传输媒介的不一致可分为金属缆与光缆，金属缆是指传输媒介为金属的缆，光缆是指传输媒介为光纤的缆，金属缆由于现在普遍使用的传输媒介为铜，因此也可简称之铜缆。
铜缆现在通常可分为两大类：力缆与信缆。
力缆是传输电能的电缆；信缆是传输脉冲电信号的电缆。
力缆根据耐压等级的不一致可分为超高压电缆、高压电缆、低压电缆，超高压电缆通常耐压在10KV以上，高压电缆耐压在1KV至10KV，低压电缆在1KV 下列，如再分全面一点还可把低压电缆分为民用级电缆，耐压在380V 下列；另也可根据绝缘的材料不一致可分为橡胶力缆与塑胶力缆。
由于力缆现在与我们的联系不是很密切，因此不做全面的分解了。
信缆按用途与使用范围分为：1.市内通信电缆：其中有纸绝缘市内通信电缆，聚乙烯或者泡沫聚乙烯绝缘市内通信电缆，全填充市内通信电缆，自承式塑料绝缘市内通信电缆，铝芯聚乙烯绝缘市内通信电缆，塑料绝缘配线电缆等。
2.长途通信电缆：其中包含纸绝缘低频通信电缆，纸绝缘高频对称通信电缆，塑料绝缘高频对称电缆，小同轴综合通信电缆，中同轴综合通信电缆，电气化铁道通信电缆，防雷通信电缆等。
电线电缆培训资料目录第一章概论一、电线电缆基本概念--------------------------------------------------------------------- (2)二、电线电缆产品的现状和未来发展趋势--------------------------------------------- (3)第二章电线电缆产品分类一、裸电线与裸导体制品-------------------------------------------------------------------(3)二、绕组线-------------------------------------------------------------------------------------(3)三、电力电缆----------------------------------------------------------------------------------(3)四、通信电缆和光缆-------------------------------------------------------------------------(4)五、电气装备用电缆-------------------------------------------------------------------------(5)第三章本公司产品品种、结构特征和工艺流程及主要性能指标一、本公司目前生产的产品大类----------------------------------------------------------(6)二、产品品种结构特征----------------------------------------------------------------------(7)三、工艺流程--------------------------------------------------------------------------------(10)四、工序加工特征及生产设备-----------------------------------------------------------(11)五、各产品主要性能项目-----------------------------------------------------------------(12)第一章概论一、电线电缆基本概念1、电线电缆定义用于传输电（磁）能、信息和实现电磁能转换的线材产品。

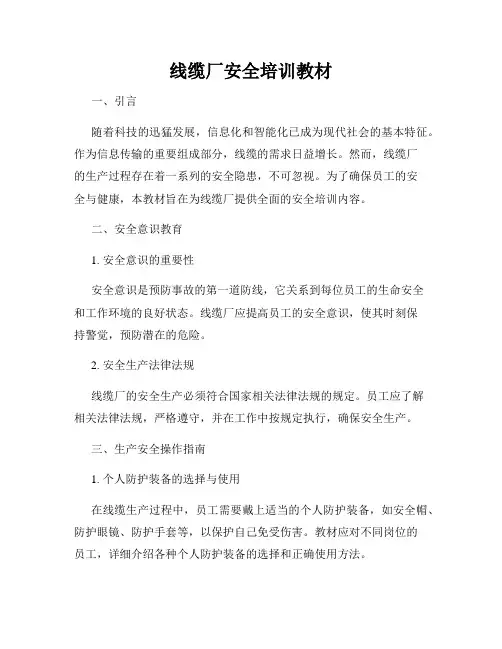

线缆厂安全培训教材一、引言随着科技的迅猛发展，信息化和智能化已成为现代社会的基本特征。
作为信息传输的重要组成部分，线缆的需求日益增长。
然而，线缆厂的生产过程存在着一系列的安全隐患，不可忽视。
为了确保员工的安全与健康，本教材旨在为线缆厂提供全面的安全培训内容。
二、安全意识教育1. 安全意识的重要性安全意识是预防事故的第一道防线，它关系到每位员工的生命安全和工作环境的良好状态。
线缆厂应提高员工的安全意识，使其时刻保持警觉，预防潜在的危险。
2. 安全生产法律法规线缆厂的安全生产必须符合国家相关法律法规的规定。
员工应了解相关法律法规，严格遵守，并在工作中按规定执行，确保安全生产。
三、生产安全操作指南1. 个人防护装备的选择与使用在线缆生产过程中，员工需要戴上适当的个人防护装备，如安全帽、防护眼镜、防护手套等，以保护自己免受伤害。
教材应对不同岗位的员工，详细介绍各种个人防护装备的选择和正确使用方法。
2. 设备操作安全规范线缆厂的设备操作必须按照操作规程进行，员工应遵循设备操作安全规范，严禁违规操作或擅自更改设备参数。
教材应提供详细的设备操作指南，并介绍设备操作中的注意事项。
3. 原材料储存和处理线缆生产涉及到各种原材料的储存和处理。
员工应了解不同原材料的特性以及其储存要求，合理安排储存位置，并按照规定的方法进行处理和运输，以防止事故的发生。
4. 火灾预防和应急处理火灾是线缆厂最常见的安全隐患之一。
员工应了解火灾的预防措施，熟悉消防设备的使用方法，并掌握应急处理知识。
教材应提供火灾预防和应急处理的实用指南，以帮助员工应对突发火灾事故。
四、职业健康防护1. 噪音与振动防护线缆厂的生产过程中常常会产生噪音和振动，这对员工的听力和身体健康造成潜在危害。
员工应戴上适当的防护耳塞、耳罩等设备，同时要注意合理安排工作与休息时间，以减轻工作对身体的影响。
2. 有害物质防护线缆生产中可能会接触到一些有害物质，如化学品、粉尘等。
线缆培训资料【线缆培训资料】一、概述：线缆是电力传输和信息传输的重要组成部分，广泛应用于电力系统、通信系统、建筑工程等领域。
线缆培训资料旨在向学员介绍线缆的基本知识、分类、结构、性能要求、安装与维护等方面的内容，以帮助学员全面了解线缆的特性和应用。
二、线缆的基本知识：1. 线缆的定义：线缆是由一个或多个绝缘芯线和外护套组成的电气传输装置。
2. 线缆的分类：根据用途和结构，线缆可分为电力线缆、通信线缆和控制线缆等。
3. 线缆的组成：线缆由导体、绝缘层、屏蔽层、护套等组成，不同类型的线缆在结构上有所差异。
4. 线缆的性能要求：线缆应具备良好的导电性、绝缘性、耐热性、耐腐蚀性等特点，并满足相关标准的要求。
三、线缆的结构与特性：1. 电力线缆结构：电力线缆通常由导体、绝缘层、屏蔽层、护套等组成，其中导体是电能传输的核心部分。
2. 通信线缆结构：通信线缆通常由导体、绝缘层、屏蔽层、护套等组成，不同类型的通信线缆在结构上有所差异。
3. 控制线缆结构：控制线缆通常由导体、绝缘层、护套等组成，用于传输控制信号和电力信号。
4. 线缆的特性：线缆具有一定的电阻、电容、电感、传输速度等特性，这些特性对线缆的应用有一定影响。
四、线缆的安装与维护：1. 线缆的安装：线缆安装应符合相关标准和规范，包括敷设方式、敷设环境、敷设深度等要求。
2. 线缆的接头处理：线缆接头的处理应注意保护导体、绝缘层和屏蔽层，确保接头的可靠性和耐久性。
3. 线缆的维护：线缆的维护包括定期检查、清洁、防护措施等，以确保线缆的正常运行和延长使用寿命。
五、线缆的应用领域：1. 电力系统：线缆在电力系统中用于输送电能，包括输电线路、变电站、配电网等方面的应用。
2. 通信系统：线缆在通信系统中用于传输信号和数据，包括电话线缆、光纤线缆等方面的应用。
3. 建筑工程：线缆在建筑工程中用于供电、照明、通信等方面，包括住宅、商业建筑、工业厂房等应用。
六、线缆的发展趋势：1. 高性能：线缆的导电性能、绝缘性能、抗干扰性等方面的要求不断提高，以适应现代化发展的需求。
线缆培训资料（数据电缆部分）一、线缆的分类1、线：可简单的定义为金属导体外只有一层绝缘和没有绝缘的产品，但不一定是只有单个金属导体，如一些UL系列的排流线、钢芯铝绞线等都为多金属导体。
线可根据绝缘材料的不同分为橡胶电线、塑料电线、金属线等，它们的相对性能可表述为：橡胶电线耐磨、耐油、柔软性好、但加工不易；塑料电线耐磨性较差、大部分不耐油、柔软性相对较差、但加工方便；金属线就不具有以上的性能了。
目前应用相对较广的是塑料电线，橡胶电线一般在相对较严格的场所使用，如电动机的电源线、矿用电线等，金属线一般用于农村或较落后地区的架空电源线。
2、缆：可定义为在传输媒介外有多层绝缘的产品，也有单一和多个传输媒介。
和线一样根据绝缘的不同可分为橡胶电缆和塑料电缆，他们的优缺点及应用场合和线的一样。
另根据传输媒介的不同可分为金属缆和光缆，金属缆是指传输媒介为金属的缆，光缆是指传输媒介为光纤的缆，金属缆由于现在普遍采用的传输媒介为铜，所以也可简称为铜缆。
铜缆现在一般可分为两大类：力缆和信缆。
力缆是传输电能的电缆；信缆是传输脉冲电信号的电缆。
力缆根据耐压等级的不同可分为超高压电缆、高压电缆、低压电缆，超高压电缆一般耐压在10KV以上，高压电缆耐压在1KV至10KV，低压电缆在1KV以下，如再分详细一点还可把低压电缆分为民用级电缆，耐压在380V以下；另也可根据绝缘的材料不同可分为橡胶力缆和塑胶力缆。
由于力缆现在与我们的联系不是很密切，所以不做详细的分解了。
信缆按用途和使用范围分为：1.市内通信电缆：其中有纸绝缘市内通信电缆，聚乙烯或泡沫聚乙烯绝缘市内通信电缆，全填充市内通信电缆，自承式塑料绝缘市内通信电缆，铝芯聚乙烯绝缘市内通信电缆，塑料绝缘配线电缆等。
2.长途通信电缆：其中包括纸绝缘低频通信电缆，纸绝缘高频对称通信电缆，塑料绝缘高频对称电缆，小同轴综合通信电缆，中同轴综合通信电缆，电气化铁道通信电缆，防雷通信电缆等。
3.通信设备用电缆：局用电缆等。
4.电力系统用电缆。
5.海底通信电缆：浅海对称通信电缆，浅海同轴通信电缆及深海同轴通信电缆等。
6.数字通信电缆。
由于我们目前所接触的电缆只有数字通信电缆（数据缆、网络线）和光缆，所以下面着重对数据缆(光缆方面另成一部份单独讲解)进行讲解。
二、数据缆（网络线）当前全球正在跨入信息社会，信息高速公路的建设正在一些工业化国家迅速发展，以期在二十一世纪初期实现这一划时代的宏伟规划。
局域网是构成高速信息网的基本单位，所以局域网用数据缆的需求也迅猛增长，数据缆到目前为止，有两种电缆：一种是美洲推行的100Ω电缆，主要是针对非屏蔽类电缆；另一种是欧洲推行的150Ω电缆，主要是针对屏蔽类电缆。
数据电缆到现在为止，国际上的相关标准一般分为三类、四类、五类、增强性五类、六类，它们分别对应的传输带宽为16MHz、20MHz、100MHz、100MHz（支持全双工传输）、250MHz，对与七类、甚至八类目前在国际标准上没有正式定义，只是各家布线厂家的炒作而已；对应于不同的数据缆级别有相应的通道级别与之对称，目前一般分为CLASSA、CLASSB、CLASSC、CLASSD、CLASSE级，当然现在也有在推CLASSF级的。
其实两个不同地区推不同阻抗要求的电缆是基于他们推不同的结构所产生的，美洲推行的100Ω电缆，主要是美洲到目前为止都不太推行屏蔽结构，这是因为如有了屏蔽结构就会形成导体与屏蔽层之间的临近效应，改变导体的电容和电阻等低频参数，另在屏蔽层上也会有高频窝旋电流的产生。
但不用屏蔽结构，线缆就没有抵抗外界干扰能力和保密性差，而且如要做到象300MHZ以上的传输较困难，所以欧洲就实行了屏蔽结构，那么怎样才能消除由屏蔽层带来的困扰，就只好通过增大阻抗，所以欧洲一般在推行150Ω电缆。
两种结构谁好谁坏还是要根据不同的应用环境来断定，所以现在国际上布线一般都是讲究两种布线方式的组合。
但目前应用较广的还是非屏蔽结构，且由于信息化的发展，对传输带宽要求的跟进，目前较为流行的是五类和增加性五类非屏蔽数据缆，下面就以此为点来介绍一下：1、生产工艺流程图（以现在最流行的二步法生产方式为例）：初看一下，一根4对数据缆的结构与普通的市话电缆差不多，但是要全面达到数据缆的规范，难度相对较高。
因为一般市话电缆只是在音频范围内使用，就是用脉码调制通话系统，电缆的测试频率亦只有1MHz左右，而数据缆的测试频率要达100 MHz、155 MHz、250 MHz还有甚至600 MHz等。
因此对电缆结构的对称性和精密性要求甚高。
目前数据缆的生产流程可归纳如下（国内现在有应用的）：A.单工序方案B.组绞方案C.成缆-护套联动方案也方便。
对超五类及以上的电缆，国外现已开始在对绞机及成缆机上采用退扭或部分退扭放线，以提高绞对及成缆的质量水平，但现在被普遍采用的是绞对上的退扭。
这在分开工序上比较容易做到，但在群绞机上就困难得多。
归纳起来，群绞方案的最大优点可能是省人工和占地小，并减少芯线弯曲，容易保证性能。
最大的缺点是放线不易退扭，对线的屏蔽节距较长，生产速度受最小节距对的限制，对线受力均匀性不及单独工序，而且投资大。
因此，近来已有不少外国电缆公司趋向采用单独工序。
对我国的具体情况而言，单独工序起步较容易，目前国内大部分企业采用的是单独工序。
下面就各种工序的设备来进行一些分析：A．拉丝—绝缘串列生产线（简称串联线）这是生产数据缆最关健的工序，除了生产数据缆的绞线线芯外，为了保证绝缘线芯达到高度精密的几何尺寸和最佳质量，均毫无例外采用串联线。
与电话电缆串联线相关，数据缆串联线的生产要求和质量控制指标要严格很多。
①采用拉丝——退火——预热一体化设备，连续退火及预热装置与拉丝机稳定。
②采用高精密的配模，将拉丝滑动量减到最低的严格同步，退火及预热的直流电源高度，严格控制出线径。
③拉丝机自带的乳浊液的冷却——过滤循环装置，不会有铜粉粘在出线模和铜线上。
④选用最佳的退火电流值，对数据缆来说，最终线径（绝缘后）的恒定和退火的均匀性要比延伸率绝对值还要重要。
⑤采用高精密度的定心挤出机头和精密模具。
⑥高度稳定的挤出机温度控制系统。
目前能达到以上要求的高速串联线的生产厂家国内的不多，口杯较好的有上海金东和广东永雄，且价格还可以在一百五十万人民币左右，但稳定性方面还是较差，生产高级别数据缆如六类缆等还有点难度，即使生产五类和超五类在合格率方面也有值得考虑，线速度较低约1000m/min，不可以做物理发泡。
所以一般现在采用的都是进口串联线，如罗森泰、诺基亚梅勒菲尔、日本神户制钢、美国戴维斯。
这些厂家里最被推广的还是罗森泰，他的速度在1800m/min——2000m/min，可以做皮泡皮绝缘，（也可做一些氟塑料绝缘），为未来的小线芯六类缆和更高级别的数据缆奠定基础，但价格较贵，就是现在价格下调了，如果一条线全部配齐也在一千多万人民币。
目前市面上被认可的单线分色，大都采用美国色标，四对线分别：白一篮、白一橙、白一绿、白一棕。
为了便于分线，现在电缆厂中采用是在白色线芯上印有色环或色条。
当采用色环时，热线芯在挤出机头出来后即通过高速色环机，虽然进口的色环机号称可达1200m/min—2000m/min，但高速油墨需全部进口，即使采用高速油墨，在聚乙烯绝缘上，线速在1200m/min时喷印色环，干燥已不易，且成本高，故在一些高速串联线不太被采用。
在进口的高速串联线上较被推的是色条，只要在挤出机头上加一个小挤出机，且生产成本低，生产速度不受影响。
B．绞对机数据缆的绞对机，在原理上和电话电缆绞对机没有多大区别。
只是绞合节距甚小，一般均在10——25mm范围内，但对节距的稳定性及张力控制要求很高。
馈，并保持两根线的放线张力均匀和长度一样。
同时机器上所有的转向导轮应尽可能加大，以免铜线与绝缘之间的附着力受到影响。
由于数据缆的绞合节距较短，所以必需尽可能提高其转弓速度，以提高产量。
目前在大陆的绞对机生产厂家中上海金东、合肥神马的还是较理想，但速度太慢且合格率也相对较低，台湾也有部分较理想的绞对机，较大陆的好一些。
现在真正被客户应用和认可的还是进口，如法国的高登、法国波逖亚、日本琴玲，性能好，但价格较高。
C．成缆机数据缆成缆机可分为两种类型：双扭式和单扭式。
双扭式速度快，精度相对较低，普遍采用于数据缆的五类缆与超五类缆生产。
对与六类缆及要求较高的屏蔽电缆，国际上普遍采用单扭成缆机，精度高。
和成缆合二为一）。
另大对数数据缆的成缆也采用改装的电话电缆成缆机，或各设备生产厂家对应的改装设备。
D．护套机数据缆护套生产线的特点是护套厚度较薄，一般只有0.5mm左右，通常采用聚氯乙烯或其他聚烯烃化合物。
在挤出过程中，要使缆芯结构保持其几何位置不变，故通常采用定心式挤出机头和半挤管式模具。
在护套表面要印上标识，因电缆外形不一定平滑，所以通常采用电脑喷印。
护套生产在整个数据缆生产过程中是控制最简单的环节，所以一般采用国产护套生产线即可满足要求，根据挤出外径大小，一般采用65型挤出机。
E．成圈包装由于数据缆的装箱长度一般为1000英尺（304.8米）。
为了使施工放线方便，又要保持电缆在放出时不受扭曲，以免影响性能，现在普通采用的有两种方式：匣式无扭自由放线包装和绕盘纸匣放线包装。
后者需将电缆绕在纸板盘上，再装入纸箱中，用芯轴托住，使用时从槽口将电缆拖出，这种包装方法成本较高，同时电缆纸盘需转动。
目前，国际上最流行的是匣式无扭自由放线，电缆在成圈时采用特殊交叉卷绕，这样在放线时电缆不会扭曲。
这种成圈机现在生产厂家较多，国际上最先进、效果最好的是美国文登，价格也很贵。
F．成品测试对数据缆的成品测试要求，要比电话电缆高得多。
电话电缆测试最高在 1 MHz，而数据缆现在国际已频发标准的要达到250 MHz，有些厂家把频率推到600 MHz以上。
美国EIA/TIA（电子工业协会/电讯工业协会）标准，还是ISO/IEC （国际标准化组织/国际电工会议）标准都严格规定了电缆出厂标准。
目前市面的测试仪有精装式和便携式。
精装式有瑞士AESA9500、美国DCM、台湾惠盈、德国MEA等，在这些厂家中，最被采用的是瑞士AESA、美国DCM，价格也昂贵。
便携式的有FLUKE、WA VETEK、MICROSOFT等，这些一般用于工程上的检测，不可做为出厂检测。
选用先进的测试系统，不仅对控制生产质量，确定产品的等级十分重要。
并且根据测试统计分析结果，来改进提高工艺和产品质量，帮助也极大。
3、数据电缆生产过程中的在线检测及质量控制要保证数据缆的高质量性能，在生产过程中，前三道工序串联线、绞对、成缆是最重要，在这三道工序中串联线生产又是重中这重。
A．铜导体直径变化的监控铜导体直径的变化对绝缘线芯的影响甚为重要。
