485温湿度传感器

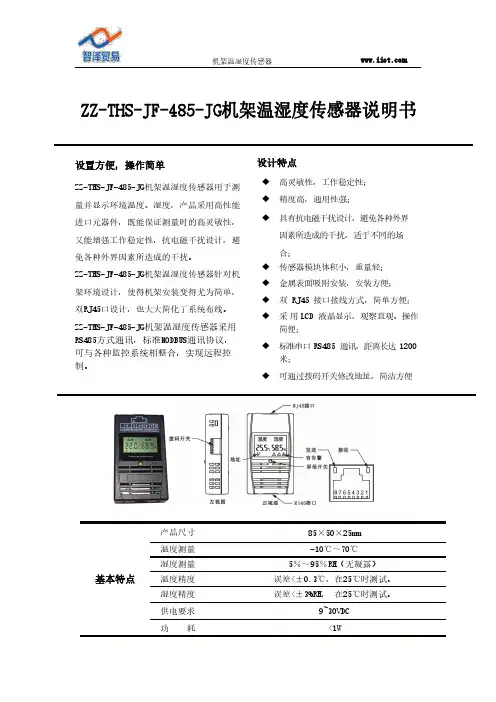

机架温湿度传感器ZZ-THS-JF-485-JG 机架温湿度传感器说明书设置方便，操作简单ZZ-THS-JF-485-JG 机架温湿度传感器用于测量并显示环境温度、湿度，产品采用高性能进口元器件，既能保证测量时的高灵敏性，又能增强工作稳定性，抗电磁干扰设计，避免各种外界因素所造成的干扰。

ZZ-THS-JF-485-JG 机架温湿度传感器针对机架环境设计，使得机架安装变得尤为简单，双RJ45口设计，也大大简化了系统布线。

ZZ-THS-JF-485-JG 机架温湿度传感器采用RS485方式通讯，标准MODBUS 通讯协议，可与各种监控系统相整合，实现远程控制。

设计特点◆高灵敏性，工作稳定性；◆精度高，通用性强；◆具有抗电磁干扰设计，避免各种外界因素所造成的干扰，适于不同的场合；◆传感器模块体积小，重量轻；◆金属表面吸附安装，安装方便；◆双RJ45接口接线方式，简单方便；◆采用LCD 液晶显示，观察直观、操作简便；◆标准串口RS485通讯，距离长达1200米；◆可通过拨码开关修改地址，简洁方便产品尺寸85×50×25mm 温度测量-10℃～70℃湿度测量5％～95％RH（无凝露）基本特点温度精度误差<±0.3℃，在25℃时测试。

湿度精度误差<±3%RH，在25℃时测试。

供电要求9~30VDC 功耗<1W机架温湿度传感器通信协议MODBUS-RTU 协议RS485接口波特率默认9600；可选2400、4800、9600、19200bit/s数据格式N,8,1；安装1、环境要求a)无导电尘埃、无腐蚀金属及破坏绝缘的气体。

b)避免在有水、有雾的场所使用。

c)传感器的通风孔周围预留大于20mm 空间，以确保传感器内外空气流通。

d)工作温度：-10℃～＋70℃；5％～95％RH（无凝露）；储存温度：-30℃～＋70℃。

2、机械安装传感器共有二种安装方式，其安装方式如右图所示。

温湿度变送器说明一、温湿度传感器：采用高精度进口传感器，性能稳定可靠，抗干扰能力强。

二技术参数三接线图四通信协议说明我们的温湿度变送器采用MODBUS规约，原因是该规约文本容易得到，协议本身也非常的简单。

而且该规约是一个开放的，有着许多国内厂商和国际厂商的支持。

MODBUS规约是MODICOM公司开发的，版权归其所有。

我们的接口采用RS485接口，比RS232具有更高的通信速率和更远的通信距离。

根据我们设备的情况，我们仅仅实现了MODBUS的一个小型子集，没有完全实现其所有内容，已经能够满足我们所有的需要。

4.1通信协议介绍通讯默认9600波特率，1个起始位，8个数据位，无校验位，1位停止位。

本机采用部分的MODBUS协议，使用了03和06两个命令。

可读取内部的2个寄存器变量（命令03），可写入（设置）7个寄存器变量（命令06）。

有如下寄存器地址：40001地址是温度数据，小数点后1位，271（十进制数）表示27.1度，无符号整型数40002地址是湿度数据，小数点后1位，534（十进制数）表示53.450001是温度下限地址，十进制数0，表示0度50002是温度上限地址，十进制数100，表示100度50003是湿度下限地址，十进制数1，表示1%RH50004是湿度上限地址，十进制数100，表示100%RH50005是设备通讯地址，十进制数3，表示3地址，范围1-25550006是温度系数地址，小数点后1位，50007是湿度系数地址，小数点后1位，下面说下温度和湿度系数设置方法，点击软件的06命令，会弹出一个对话框，在输入值里面输入12表示实际温度加1.2度或1.2湿度，如果输入-13表示减去相应的值，这里面保留小数点后1位的，如输入126，单片机实际解析为12.6度，湿度系数跟此相同4.2读取命令帧格式为（假设本机地址为1，数据均为16进制）：例子：01 03 9C 41 00 02 BA 4F解释：01：从机地址03：读寄存器命令9C 41：第一个寄存器地址00 02：读取寄存器个数BA 4F：CRC校验码4.3写入命令帧格式（假设本机地址为1，数据均为16进制）：例子：01 06 C3 55 00 03 E5 9F01：从机地址06：写寄存器命令C3 55：寄存器地址(例子寄存器地址是)00 03：写入该寄存器的值E5 9F：CRC校验码4.4用MODBUS调试助手读取温湿度数据介绍首先打开调试软件，然后点击Connect选项，弹出如图界面安装图片设置完点击OK按钮，然后Display菜单并按照图片勾选，然后点击Setup菜单选择Poll Definition项弹出如图对话框，该对话框用来软件自动读取40001寄存器开始，长度2个寄存器的数据，就是温湿度数据。

RS-WS-N01-TR土壤水分温度传感器485型使用说明书文档版本：V1.11. 产品介绍 (3)2. 使用方法 (4)3. 设备安装说明 (4)4. 配置软件安装及使用 (5)5. 通信协议 (5)6. 常见问题及解决办法 (7)7. 联系方式 (7)8. 文档历史 (7)9. 外形尺寸 (8)1. 产品介绍1.1 产品概述适用于土壤温度以及水分的测量，经与德国原装高精度传感器比较和土壤实际烘干称重法标定，精度高，响应快，输出稳定。

受土壤含盐量影响较小，适用于各种土质。

可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。

1.2 适用围广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。

1.3 测量参数及硬件参数供电电源：5~24V DC 温度测量围：-40℃~80℃水分测量围：0~100% 温度精度：±0.5℃存储环境：-40℃~80℃输出信号：485水分精度：±3%（测量结冻冰土层时，水分值会偏低不准确，需要用户补偿）1.4 物理参数探针长度：70mm 探针直径：3mm探针材料：304不锈钢密封材料：环氧树脂（黑色阻燃）电缆长度：标配两米（RVV 4*0.3）防护等级：IP681.5 系统框架图2. 使用方法2.1 速测方法：选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动，一个测点的小围建议多次测量求平均值。

2.2 埋地测量法：垂直挖直径>20cm的坑，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。

2.3 注意事项：1、测量时钢针必须全部插入土壤里。

2、避免强烈直接照射到传感器上而导致温度过高。

野外使用注意防雷击。

RS485温湿度传感器说明书RS485温湿度传感器说明书1.使⽤说明1.11.2 参数说明2. 通信协议2.2 数据帧格式定义采⽤Modbus-RTU 通讯规约，格式如下：初始结构≥4 字节的时间地址码= 1 字节功能码= 1 字节数据区= N 字节错误校验= 16 位CRC 码结束结构≥4 字节的时间地址码：为变送器的地址，在通讯⽹络中是唯⼀的（出⼚默认0x01）。

功能码：主机所发指令功能指⽰，本变送器只⽤到功能码0x03（读取寄存器数据）。

数据区：数据区是具体通讯数据，注意16bits数据⾼字节在前！CRC码：⼆字节的校验码。

主机问询帧结构：从机应答帧结构：2.4 通讯协议⽰例以及解释举例：读取设备地址0x01的温湿度值温度计算：当温度低于0 ℃时温度数据以补码的形式上传。

温度：FF9B H(⼗六进制)= -101 => 温度= -10.1℃湿度计算：湿度：292 H (⼗六进制)= 658 => 湿度= 65.8%RH3. 常见问题及解决办法3.1 设备⽆法连接到PLC或电脑可能的原因：1)电脑有多个COM⼝，选择的⼝不正确。

2)设备地址错误，或者存在地址重复的设备（出⼚默认全部为1）。

3)波特率，校验⽅式，数据位，停⽌位错误。

4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。

5)485总线有断开，或者A、B线接反。

6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。

7)USB转485驱动未安装或者损坏。

8)设备损坏。

V1.0 ⽂档建⽴。

V1.1 增加各种不同的卡轨壳。

V1.2 增加布线规则以及常见问题的解决办法。

基于rs485的温湿度检测系统的实训报告基于RS485的温湿度检测系统的实训报告一、引言近年来，随着物联网技术的快速发展，各种智能设备逐渐走进人们的生活，温湿度检测系统也成为了重要的环境监测工具。

本实训报告旨在介绍基于RS485通信协议的温湿度检测系统的设计与实现过程。

二、系统设计1. 硬件设计温湿度检测系统的硬件设计包括传感器、RS485通信模块和控制单元。

传感器负责采集环境温湿度数据，RS485通信模块负责传输数据，控制单元负责数据处理和显示。

2. 软件设计软件设计是温湿度检测系统的核心部分，包括数据采集、数据处理和数据显示三个模块。

数据采集模块通过与传感器通信，实时获取环境温湿度数据；数据处理模块对采集到的数据进行处理，如计算平均值、最大值和最小值等；数据显示模块将处理后的数据通过控制单元显示在显示屏上。

三、系统实现1. 硬件连接将传感器与RS485通信模块连接，并将RS485通信模块与控制单元连接，确保各个硬件设备正常工作。

2. 软件编程使用C语言编写程序，实现数据采集、数据处理和数据显示功能。

首先，通过RS485通信协议与传感器进行通信，获取温湿度数据；然后，对获取到的数据进行处理，计算平均值、最大值和最小值等；最后，将处理后的数据通过控制单元显示在显示屏上。

四、实训过程在实训过程中，首先进行了硬件连接，确保各个设备之间的通信正常。

然后，进行了软件编程，根据设计要求实现了数据采集、数据处理和数据显示功能。

最后，对系统进行了测试和调试，确保系统能够准确地采集和显示温湿度数据。

五、实训总结通过本次实训，我对基于RS485通信协议的温湿度检测系统有了更深入的了解。

在实际操作中，我掌握了硬件连接和软件编程的基本技巧，并成功实现了系统的功能设计。

此外，通过实训过程，我还提高了自己的动手能力和解决问题的能力。

六、展望未来随着物联网技术的不断发展和应用，温湿度检测系统将在各个领域发挥更大的作用。

未来，我将继续深入学习和研究相关技术，不断提高自己的能力，为物联网行业的发展做出贡献。

=分体式RS485输出温湿度变送器用户手册一直以来，楼控等许多商用行业急需一款低成本高性能的温湿度传感器；因此，敝公司针对这种应用开发出这款极具竞争力的低成本数模一体输出温湿度变送器。

它基本具有了以往产品所有的多种功能，为您的选用带来极大的方便。

特点z 采用进口湿敏电容和高精度温度传感器z RS485输出，支持标准Modbus 协议z 可以选配4~20mA 线性电流输出z 商用传感器的精度（湿度:±3%RH,温度: ±0.5℃）z 外形采用标准盒(86x86mm)嵌入式或挂壁式主要技术参数z 工作电源: 12～24VDCz 测湿范围：0～100%RH；z 精 度：±3%RH（20～95%RH），±5%RH（其他湿度范围）z 测温范围：-20～50℃z 精 度：±0.5℃（-20～50℃）z 工作环境：-20～55℃，5～95%RH；z 输出方式：RS485（支持标准的Modbus 协议）1、接线图PIN1： Vin （电源正，12～24VDC） PIN 2： GND （公共地）PIN 3： T out （温度对应的电流信号输出） PIN 4： RH out （湿度对应的电流信号输出） PIN 5： SA （RS485） PIN 6： SB （RS485）2、RS485通讯2.1）协议(Modbus) 2 1 5 3 4 656 2 4 3 1起始位（Start bite ）：1 数据位（Data bites ）：8校验位（Parity bite ）：偶校验（EVEN ） 停止位（Stop bite ）： 12.2）关于指令命令行（Command ）： line 03 00 00 00 02 CRC0 CRC1返回字（Return ）： line 03 00 04 T_hi T_lo RH_hi RH_lo CRC0 CRC1温湿度十进制算法转换：当前温度（Temperature ）= (T_h i×256 + T_lo) / 10当前湿度（Humidity ） = (RH_h i×256 + RH_lo) / 10举例（Example ）：传感器的通讯地址设为0，即line=00；此时CRC0=C5，CRC1=DA 。

RS485温湿度传感器使用说明概述这是一款高精度工业级RS485温湿度传感器，采用高品质数字集成传感器，配以可靠的数字化处理电路，从而将环境中的温度和湿度转换成与之相对应的RS485信号，能可靠地与上位机系统等进行集中监控。

模块测量范围广，支持-40~120℃的温度检测和0~99.9%RH的湿度检测，检测精度高，响应速度快。

铝合金外壳全包裹，防水耐高温，在较恶劣环境也能正常使用；探头采用透气防尘设计，有效保护内部线路板，延长使用寿命。

该产品具有优良的长期稳定性、低延滞性、强抗化学污染能力和极优的可重复性，是暖通空调应用中精确测量相对湿度及温度的理想解决方案。

可广泛应用于楼宇自动化、气候与暖通自动控制、博物馆与宾馆的气候站、暖通空调系统闭环控制等领域。

产品参数●温度测量范围： -40~120℃●湿度测量范围： 0~99.9%RH●温度精度：±0.3℃（25℃）●湿度精度：±2%RH（25℃）●采样周期： 3S●供电电压： 12~36V（DC）●产品尺寸：200mm(L)×15.7mm(D)●输出信号： RS485信号●通信协议：标准MODBUS RTU协议●波特率： 9600（默认）●显示分辨率：温度：0.1℃；湿度：1%RH●灵敏度衰减值：温度＜0.1℃/年；湿度＜0.5%RH/年引脚释义① 黄色 ② 红色 ③ 黑色 ④ 白色接线示意图RS485 通信协议1、内部寄存器映射地址2、支持的功能码0x03：读多路寄存器0x10：写多路寄存器读指令：主机帧格式变送器地址+0x03+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位变送器返回格式变送器地址+0x03+返回字节数(1 字节)+数据 0+..+数据 n+CRC 低位+CRC 高位写指令：主机帧格式变送器地址+0x10+寄存器起始地址(2字节)+寄存器数量(2字节)+发送字节数(1个字节)+数据0+..+数据n +CRC低位+CRC高位变送器返回格式变送器地址+0x10+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位写功能码特殊说明：1、在内部寄存器映射地址里面，只有 0x000C-0x001E 的地址才可以写，其他地址禁止写。

BRS100W温湿度控制器Temperature & Humidity ControllerInstallation & Operation Manual说明书百瑞顺（北京）电气有限公司安全和注意事项危险和警告■本装置只能由专业人士进行安装和维护。

■对于因不遵守本手册的说明而引起的故障，厂家不承担任何责任。

触电、燃烧和爆炸的危险■设备只能由取得资格的工作人员才能进行安装和维护。

■对设备进行任何操作前，应隔离电压输入和切断设备的工作电源.■要有一台可靠的电压检测设备来确认电压是否已切断。

■在将设备通电前，应该将所有的机械部件恢复原位。

■设备在使用中应该提供正确的额定电压。

■在通电前应仔细检测所有的接线是否正确。

不注意这些预防措施就有可能会引起严重损害目录一、概述 (4)二、工作原理 (4)三、主要功能 (4)四、主要技术指标 (5)五、显示与参数设置 (7)5.1 显示面板 (7)5.2 参数设置 (7)六、接线方式 (8)七、外形及安装尺寸 (9)八、柜内空气调节器（选配） (10)8.1 产品概述 (10)8.2 调节器的使用特点 (11)8.3 主要技术指标： (11)九、铝合金加热器（选配） (11)9.1 产品概述 (11)9.2 主要技术指标： (11)附录1：典型接线图 (12)附录2：通讯协议 (13)一、概述BRS100W温湿度控制器主要用于中高压开关柜、机构箱、端子箱、环网柜等设备防低温、高温、潮湿场合。

产品采用高精度温、湿度传感器、高档CPU及先进的整机电路设计而成，性能稳定可靠，能长期工作于强电场、强磁场及潮湿、低温等恶劣环境中，具有极高的性价比。

二、工作原理BRS100W温湿度控制器主要由温湿度传感器、温湿度控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：温湿度传感器检测箱内温湿度信息，由控制器进行分析处理：当箱内的温度、湿度达到或者超过预先设定的限值时，控制器控制继电器闭合，控制外部加热器或者风机启动工作。

IntroductionMoisture / Temperature / EC all in one High reliability and stabilityUniversal protocols: MODBUS RS-485Wide range power supply: 3.6V ~ 30V IP68 rated, suitable for long-term applicationsCan be used in soil, water, nutrient solution, and other substrates Strong Anti-interference: made of flame-retardant epoxy resin Anti-corrosion, with excellent performance for long-term use Easy to use, integrate and installThis Soil Moisture & Temperature & EC Sensor MODBUS-RTU RS485 (S-Soil MTEC-02A) is designed with industry standards, featuring high precision and high sensitivity and durability. Incorporating three sensors (soil moistures sensor, soil temperature sensor, and soil electrical conductivity) into one, with auto temperature compensation, this sensor ensures the accuracy of measurements regardless of the environment changes. By measuring the dielectric constant of the soil, it can stably measure the soil VWC (volumetric water content) regardless of various soil types. The measurement conforms to current international standards for soil moisture measurement.The stainless steel probe can be permanently inserted in the soil with quick testing for long-term use. This soil sensor is IP68 rated, very robust and durable, suitable to be applied at long-term monitoring of soil moisture, temperature and electrical conductivity at scientific experiments, water-saving irrigation, gardening, greenhouses, outdoor farming, horticulture, golf turf management, forestry, precision agriculture, and other professional environmental monitoring scenarios. It can also be applied in the water, nutrient solution, and other kinds of substrates where EC level is needed.FeaturesApplicationsAgriculture irrigation Green house Grass farmEnvironment monitoring Soil testingOther Sensor ApplicationsProduct Model S-Temp&VWC&EC-02A Interface RS-485Protocol MODBUS-RTU RS485Power Supply 3.6 ~ 30V DC Current Consumption 6mA@24V DC(quiescent dissipation)Operating Temperature -40 ℃ to +85 ℃The material of the probe Anti-corrosion special electrode Sealing Material Black flame retardant epoxy resin IP Rating IP68Cable Length 5 metersInstallation All embedded or probe inserted into the measured medium Device Weight210gSpecificationsRange -40 ℃ to +80 ℃Accuracy ±0.5 ℃Resolution0.1 ℃Soil Temperature Range From completely dry to fully saturated (from 0% to 100% of saturation)Accuracy ±2% (0~50%)±3% (50~100%)Resolution0.03% (0~50%)1% (50~100%)Soil Moisture General Parameters Range 0 ~ 10000 μs/cm Accuracy ±3% Resolution 10 μs/cmTemperature CompensationBuilt in temperature compensation sensor, range 0-50℃Electrical Conductivityv1.0Website: Email:************Phone: +86 755 3653 4305Address ：F9, Building G3, TCL International E City, Zhongshanyuan Road, Nanshan District, Shenzhen, China.© 2008-2020 Seeed Technology Co., Ltd. All rights reserved.Probe DimensionsWiring DiagramRefer to the user manual for more details.。

一、概述带485通讯智能数显型温湿度控制器主要用于电力设备（如户外端子箱、高低压控制柜，箱式变电站、断路器机构箱、仪表箱等）以及其他需要自动除潮湿、防结露、控制温度的场合。

能够有效防止因潮湿、结露、温度过高（低）而引发的各类事故，保障自动化作业的高效、安全运行。

二、主要技术性能：1、体积：长48mmX宽48mm X 深78mm2、工作电压：AC220V±15% 50-60HZ3、整机功耗：<2W4、温度显示范围-20℃~99℃精度：±0.5℃5、湿度显示范围0~99%RH 精度：±5%6、指示报警：当某一路负载工作时，面板相应指示灯亮，若传感器未接或故障，数码管显示- - . –7、负载输出：AC220/3A（阻性负载时）两路有源接点8、升降温：可通过面板更改HC1（回差）的值来确定装置升温或降温型。

HC>0,为升温型；HC1<0，为降温型。

9、485通讯：可通过面板控制开启或关闭。

10、负载启控条件：A：温度负载启控：1、升温型：HC1>0加热器启动条件：环境温度<Co1 (Co1=5℃)加热器退出条件：环境温度> Co1+HC1 (5℃+8℃=13℃)2、降温型：HC1<0风机启动条件：环境温度> Co1 (Co1=40℃)风机退出条件：环境温度< Co1- HC1 (40℃-8℃=32℃) B：温度负载启控：温度负载启动条件：环境湿度> Co2 （Co2=85%）湿度负载退出条件：环境湿度< Co2- HC2 （85%-8%=77%）初始化：Co1=5℃；HC1=8℃；Co2=85%；HC2=8%。

三、参数设置按设置键进入设定：1、当第一排数码管显示Co1时，使用向上按键或向下按键设定温度启动值；设置范围：1℃~70℃2、当第一排数码管显示HC1时，使用向上按键或向下按键设定温度回差；设置范围：-10℃~10℃3、当第一排数码管显示Co2时，使用向上按键或向下按键设定湿度启动值；设置范围：20%~90%4、当第一排数码管显示HC2时，使用向上按键或向下按键设定湿度回差；设置范围：5%~20%5、当第一排数码管显示485时，使用向上按键或向下按键设定开启或关闭485通讯；设置范围：Jr(开启)/tc（关闭）注意：通讯格式及建议请参考通讯协议说明四、安装和连接方式1.主机安装1）嵌入式：在安装面板上开45+0.5mm X 45+0.5mm孔，通过安装支架将监控器固定在面板上。
