proe特征参数提取零件名称

proe 表格提取函数
在Pro/Engineer (ProE) 中，表格提取函数通常用于从数据库或模型中提取数据，并将其存储在表格中。

这些函数可以帮助您在ProE 的环境中进行数据处理和分析。

以下是ProE 中一些常用的表格提取函数：
1.get_feature_table：该函数用于从指定的零件或组件中提取特征表格。

您可
以通过指定特征类型和特征名称来提取特定特征的表格。

2.get_model_table：该函数用于从整个模型中提取表格。

您可以选择要提取
的表格类型，例如参数、关系、设计表等。

3.get_table：这是一个更通用的函数，用于从数据库或模型中提取任何类型的
表格。

您需要指定要提取的表格的名称和路径。

4.create_table：这个函数用于在ProE 中创建新的表格。

您可以使用它来创
建包含自定义数据或信息的表格，并在模型中使用。

这些函数的使用方法可能会因您的具体需求而有所不同，因此建议查阅ProE 的官方文档或相关教程以获取更详细的信息和示例代码。

Pro/E选取操作可以使用各种操作选取项目（几何和基准）。

下表列出了主要的选取操作：操作说明单击选取单个的项目以添加到选项集或工具收集器中。

双击激活“编辑”模式使您能够更改所选项目的尺寸值或属性。

注意：有关特征工具内的操作，请参阅工具的文档。

按CTRL 键并单击（按住CTRL 键同时单击）选取要包括在同一选项集或工具收集器中的其它项目。

清除所选项目并从选项集或工具收集器中删除它。

按CTRL 键并双击（按住CTRL 键同时双击）将双击和按CTRL 键并单击组合为一个操作。

注意：有关特征工具内的操作，请参阅工具的文档。

按SHIFT 键并单击（按住SHIFT 键同时单击）选取边和曲线后，激活链构建模式。

选取实体曲面或面组后，激活曲面集构建模式。

右键单击激活快捷菜单。

按SHIFT 键并右键单击（按住SHIFT 键同时右键单击）根据所选的锚点查询可用的链。

Pro/E野火版中的控制柄控制柄是用于在图形窗口中处理数据的图形对象。

也可将控制柄捕捉至现有的几何参照，或用户定义的栅格增量。

对几何的更改可动态显示在图形窗口中。

可以沿2D 或3D 轨迹拖动控制柄。

复制控制柄在“倒圆角”、“拔模”、“延伸”、“偏移曲线”、“基准点”特征创建和“基准点偏移坐标系”工具中，通过复制控制柄可以增强操作几何的能力。

通过复制控制柄，可将特征类型从恒定变为可变或者添加另一个半径或点。

通过移动拖动器并按下SHIFT 键或CTRL 键，可以更改控制柄行为。

SHIFT 键- 激活“捕捉”机制（如可用）。

CTRL 键- 激活“复制”机制（如可用）。

Pro/E中的拖放操作Pro/ENGINEER 允许将文件从浏览器、其它Pro/ENGINEER 进程和Windchill 解决方案移动到图形窗口和模型树。

当文件拖动到可接受的目标时，指针发生变化，表示该对象可放置在此处。

也可从浏览器和Pro/ENGINEER 导航器拖动链接，放到嵌入式的Web 浏览器中。

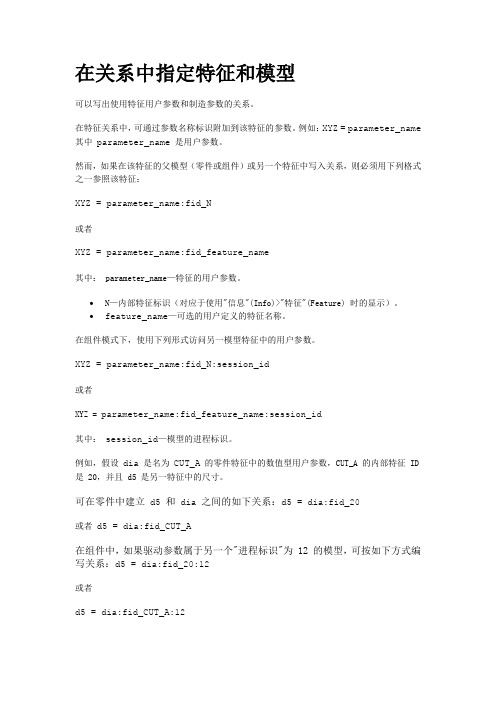

在关系中指定特征和模型
可以写出使用特征用户参数和制造参数的关系。

在特征关系中，可通过参数名称标识附加到该特征的参数。

例如：XYZ =parameter_name 其中parameter_name是用户参数。

然而，如果在该特征的父模型（零件或组件）或另一个特征中写入关系，则必须用下列格式之一参照该特征：
XYZ =parameter_name:fid_N
或者
XYZ =parameter_name:fid_feature_name
其中： parameter_name—特征的用户参数。

∙N—内部特征标识（对应于使用"信息"(Info)>"特征"(Feature) 时的显示）。

∙feature_name—可选的用户定义的特征名称。

在组件模式下，使用下列形式访问另一模型特征中的用户参数。

XYZ =parameter_name:fid_N:session_id
或者
XYZ = parameter_name:fid_feature_name:session_id
其中：session_id—模型的进程标识。

例如，假设dia是名为CUT_A 的零件特征中的数值型用户参数，CUT_A 的内部特征 ID 是 20，并且 d5 是另一特征中的尺寸。

可在零件中建立d5和dia之间的如下关系：d5 = dia:fid_20
或者d5 = dia:fid_CUT_A
在组件中，如果驱动参数属于另一个"进程标识"为 12 的模型，可按如下方式编写关系：d5 = dia:fid_20:12
或者
d5 = dia:fid_CUT_A:12。

PROE(Creo)/PROGRAM 程序设计与关系结合来替换装配中的部件 本课题主要解决问题：如何用参数驱动实现装配体中的零件替换，获得变化后的正确结果模型。

解决方法：1.参数中添加相应参数：包括驱动参数（a ，b ，c ）和结果参数（tag1）2.在关系中添加运算过程(如下所得tag1被赋值"big001"或者"big002")3. 在模型中装配big001所在的类属文件（或者装配类属文件中的任意一个族表实例文件均可），打开PROE(Creo)/PROGRAM 模型意图--程序设计--编辑设计，修改代码：找到big001所在的代码：将big001 修改成（tag1）如下保存关闭即可。

这时候被装配的实例由关系中的tag1的运算结果值来控制。

主要零件big001，big002必须为一个模型中的族表里面的两个实例。

（FANS 整理）PROE/PROGRAM程序设计全解析前言：本文对PROE/PROGRAM的所有语句及语法进行了详细的解说，并配备实例讲解。

关键字：Program、Input……End Input、Relations……End Relations、Add……End Add、Execute……End Execute、If……End If、Massprop……End Massprop、Lookup_inst、Suppressed、Modify、Choose、Interact。

PROE/PROGRAM其实是一门很简单的程序设计语言。

这门语言的基本词语总共就只有11个：Input……End Input、Relations……End Relations、Add……End Add、Execute……End Execute、If……End If、Massprop……End Massprop、Lookup_inst、Suppressed、Modify、Choose、Interact。

!"#$%零件模型检测信息的提取方法赵金才刘书桂（天津大学，天津!"""#$）摘要：针对三坐标测量机（!""）自动化测量过程中零件检测信息的识别与提取，利用#$%&’(()*+’提供的库函数，基于,-./01!%%开发平台，创立了#$%&2零件模型检测信息的提取方法。

利用此方法可以将零件模型的检测信息保存到用户自定义的数据文件中，为!""的自动测量提供检测信息的来源，同时也对后续的开发工作起到指导作用。

通过实例验证了所开发的零件模型检测信息提取方法的正确性。

关键词：#$%&’(()*+’#$%&2检测信息提取!"#$%&#’()*+#,-.-/0(12+&#’-(0(/-$3%#’-(-/4$-5!4%$#*-.+6&’()*+,-.+，/0123454+（26.67879/.:;<.6;<9;=><7-+?+;,@7.?4<+,5A7-3,;B;59.,C0,?6<4D7,6，A+.,E+,1,+F7<?+69，A+.,E+,!"""#$，G’H）34.5$065：A;+C7,6+=9.,C7I6<.-6637+,?J7-6+;,+,=;<D.6+;,=;<G@@（-;;<C+,.67D7.?4<+,5D.-3+,7）.46;D.6+-D7.?4<7KD7,6，6377I6<.-6+,5D763;C;=+,?J7-6+;,+,=;<D.6+;,;=><;L M J.<6D;C7B+?7IJB;+67C，4?+,5637=4,-6+;,?J<;F+C7C:9><;L A))/80A.,C:.?7C;,N+?4.B G%%O P9D7.,?;=63+?.JJ<;.-3，637+,?J7-6+;,+,=;<D.K 6+;,;=J.<6D;C7B-.,:7?.F7C+,6;637C.64D C;-4D7,6，Q3+-3?4JJB+7?637<7?;4<-7;=+,?J7-6+;,+,=;<D.6+;, =;<637+,?J7-6+;,.46;D.6+R.6+;,;=G@@O(6637?.D76+D7，+6+?+,?6<4-6+F7=;<637=4<637<C7F7B;J+,5Q;<S?O 0,;<C7<6;F7<+=9637F.B+C+69;=6377IJB;+67C7I6<.-6+,5D763;C，.,.-64.B7IJB;+6+,57I.DJB7+?J<7?7,67C+, 63+?J.J7<O*789%$:.：><;L A))/80A；><;L M；0,?J7-6+;,0,=;<D.6+;,；MI6<.-6+;,机械制造业的快速发展对产品质量控制的要求越来越高。

1第8章 特征操作工具零件中有许多形状、结构相同或相似的特征，每次都重新创建每个特征势必会影响建模速度。

Pro/E 提供了许多特征操作工具，可以直接对特征进行复制、缩放、阵列等操作，大大提高了建模速度，减少了重复劳动。

另外有些零件由结构形状复杂的曲面组成，需要首先创建各种曲面，然后使用曲面编辑功能完成制作，最后使用实体化工具创建实体模型。

【本章重点】∙ 复制参照的选取∙ 变尺寸复制∙ 各种阵列特征的不同∙ 各种阵列操作的参照选取∙ 曲面编辑功能的使用∙ 曲面立体转化为实体模型的方法8.1 复制复制工具在【编辑】菜单的【特征操作】菜单内，分为新参考复制、相同参考复制、镜向复制和移动复制四种类型。

各类型的对比如图8-1所示。

图8-1 不同类型复制对比 图8-2 【特征】菜单复制特征的操作步骤如下。

1. 选择命令选择菜单【编辑】/【特征操作】命令，出现如图8-2所示的【特征】菜单，使用其中的【复制】命令可以进行各种复制操作。

在【特征】菜单中选择【复制】命令，出现【复制特征】菜单，如图8-3所示。

(1) 复制方式复制方式用于定义复制的类型。

复制特征删除特征成组特征在特征前插入新特征给特征重新排序隐含特征完成特征操作第8章 特征操作工具2∙新参考：创建特征的新参考复制，可以选择不同的参照，替换源特征参照放置新特征。

所谓参照是指特征的草绘平面、草绘平面放置方向参照和两个标注尺寸的参照。

∙相同参考：创建特征的相同参考复制，复制出的特征和源特征有相同的参照。

∙镜向：创建特征的镜向复制，复制出的特征和源特征相对于选定的镜向面对称。

∙ 移动：创建新特征的移动复制，移动复制有平移复制和旋转复制两种模式，可以沿着一定方向移动复制，或者绕某一轴线旋转复制。

图8-3 【复制特征】菜单图8-4 【选取特征】菜单 图8-5 定义复制特征属性(2) 特征范围特征范围部分定义复制特征的范围，一般使用【选取】或者【所有特征】选项。

proe的各类系统参数说明=====用于确定质量属性的系统参数=========mp_mass ("path") 用于确定质量mp_volume ("path") 用于确定体积mp_surf_area ("path") 用于确定曲面面积mp_cg_x ("path", "coord_sys", "path") 用于确定重心的 X 坐标mp_cg_y ("path", "coord_sys", "path") 用于确定重心的 Y 坐标mp_cg_z ("path", "coord_sys", "path") 用于确定重心的Z 坐标pro_unit_mass 设置所有新零件和组件的质量缺省单位（unit_point、unit_ounce、unit_ton、unit_gram、unit_kilogram、unit_tonne）pro_unit_length 设置所有新零件和组件的缺省长度单位（unit_inch、unit_foot、unit_mm、unit_cm、unit_m）pro_unit_sys 为新模型指定缺省的系统单位。

============ ====系统绘图参数=====&d# 在绘图注释中显示参数，其中 # 是尺寸标识。

&ad# 在绘图注释中显示关联尺寸，其中 # 是尺寸标识。

&rd# 在绘图注释中显示参考尺寸，其中 # 是尺寸标识。

&p# 在绘图注释中显示阵列的实例数量，其中 # 是阵列标识。

&g# 在绘图注释中显示几何公差，其中 # 是几何公差标识。

& 在绘图注释中显示用户定义的参数值。

&:att_cmp 目标参数，指明与注释相连的元件参数。

基于Pro_E的人体特征尺寸提取2009年工程图学学报2009第1期JOURNAL OF ENGINEERING GRAPHICS No.1基于Pro/E的人体特征尺寸提取李燕（武汉科技学院机电工程学院，湖北武汉 430073）摘要：根据三维服装CAD系统对三维数字化人体尺寸特征信息的需要，提出了一种提取人体特征尺寸的新方法。

该方法可根据人体扫描数据重构人体曲面模型，而后将模型导入Pro/E中, 通过创建水平基准面与人体表面求交，找出人体主要特征尺寸如颈围、胸围、腰围、臀围所在的截面轮廓曲线特点，以此设定搜索这些特征截面轮廓曲线需满足的条件，利用Pro/E的测量分析和优化特征分析功能进行求解，从而获得满足设定条件的人体截面轮廓曲线所在的位置，最终计算截面轮廓曲线的长度以得到人体特征尺寸。

该方法具有操作简便，易于掌握的特点。

关键词：计算机应用；人体特征尺寸；优化特征分析；人体三维点云数据中图分类号：TP 391.72文献标识码：A 文章编号：1003-0158(2009)01-0012-05Extracting Human Body’s Characteristic Dimension Based on Pro/ELI Yan( College of Machine and Electronic Engineering, Wuhan University of Science and Technology, Wuhan Hubei 430073, China )Abstract: According to the demand of 3D garment CAD system for 3D digital characteristic dimension information of the human body, a new method to extract human body’s characteristic dimension is brought forward. The curved humanbody module can be reconstructed based on the scan data. Using Pro/E’s functions of measuring analysis and optimizing analysis, the characteristic dimension can be gained by creating a horizontal plane to cross the module surface, then try to find the main characteristic dimension of the section such as neck, circumference, waistline and stern line. To set up the conditions for searching these section curves, the location of the human module section outline could be defined, then calculating the length of section curve to get characteristic dimension. This way is easy to operate and handle.Key words: computer application; human body’s characteristic dimension; optimized characteristic analysis; data cloud of 3D human body收稿日期：2007-09-19基金项目：湖北教育厅2007年科研重点资助项目（D200717002）；湖北省数字化纺织装备重点实验室资助项目（DTL2007k6）三维服装CAD 系统是建立在三维人体模型上的三维人体测量、尺寸信息提取、服装设计、虚拟试衣、动画模拟及基于互联网的订做、销售和展示等技术的集成与综合。
